伟伟景景行行科科技技股股份份有有限限公公司司
宝宝鸡鸡市市智智慧慧园园区区综综合合信信息息服服务务平平台台项项目目

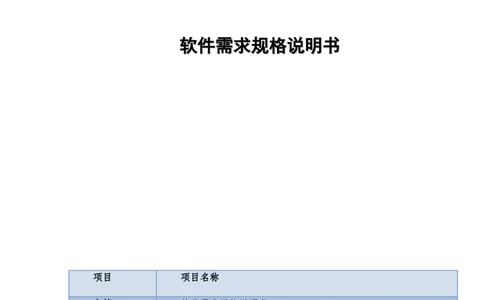

软软件件需需求求规规格格说说明明书书
项目 项目名称
文档 软件需求规格说明书
文档ID
说明 V1.0
作者
最后更新时间
I版本更新概要
版本号 时间 更新人 更新摘要
V1.0

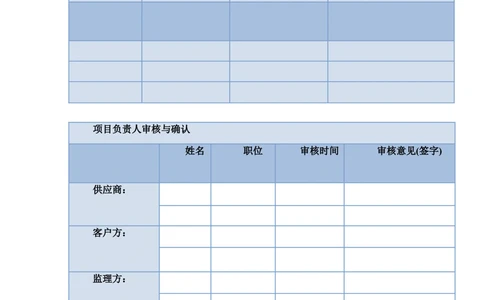

项目负责人审核与确认
姓名 职位 审核时间 审核意见(签字)
供应商：
客户方：
监理方：
I

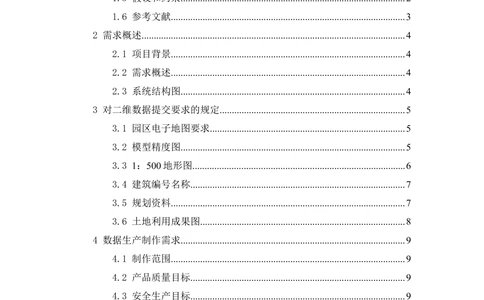

I目录
1 引言....................................................................................................................1
1.1 编写目的................................................................................................1
1.2 软件需求分析理论................................................................................1
1.3 软件需求分析目标................................................................................1
1.4 定义、简写和缩略语............................................................................2
1.5 假设和约束............................................................................................2
1.6 参考文献................................................................................................3
2 需求概述............................................................................................................4
2.1 项目背景................................................................................................4
2.2 需求概述................................................................................................4
2.3 系统结构图............................................................................................4
3 对二维数据提交要求的规定............................................................................5
3.1 园区电子地图要求................................................................................5
3.2 模型精度图............................................................................................5
3.3 1：500地形图.......................................................................................6
3.4 建筑编号名称........................................................................................7
3.5 规划资料................................................................................................7
3.6 土地利用成果图....................................................................................8
4 数据生产制作需求............................................................................................9
4.1 制作范围................................................................................................9
4.2 产品质量目标........................................................................................9
4.3 安全生产目标........................................................................................9
4.4 生产内容和任务量................................................................................9
4.5 完成期限需求........................................................................................9
4.6 验收报告需求........................................................................................9
4.7 综合资料整合需求................................................................................9
4.8 产品主要技术指标和规格..................................................................10
4.9 模型生产..............................................................................................14
5 系统功能需求..................................................................................................21
I
II5.1 数据共享支撑平台功能需求..............................................................22
5.2 CityMaker引擎系统功能需求............................................................26
5.3 信息整合系统功能需求......................................................................28
5.4 资源共享系统功能需求......................................................................28
5.5 业务应用终端系统功能需求..............................................................29

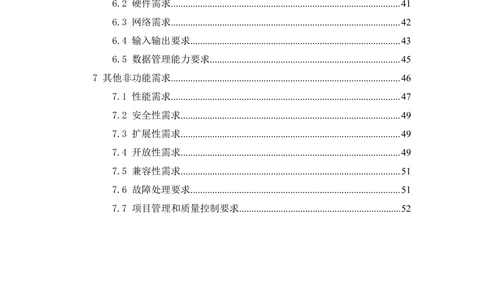

6 软硬件或其他外部系统接口需求..................................................................40
6.1 用户界面..............................................................................................41
6.2 硬件需求..............................................................................................41
6.3 网络需求..............................................................................................42
6.4 输入输出要求......................................................................................43
6.5 数据管理能力要求..............................................................................45
7 其他非功能需求..............................................................................................46
7.1 性能需求..............................................................................................47
7.2 安全性需求..........................................................................................49
7.3 扩展性需求..........................................................................................49
7.4 开放性需求..........................................................................................49
7.5 兼容性需求..........................................................................................51
7.6 故障处理要求......................................................................................51
7.7 项目管理和质量控制要求..................................................................52
I
V1 引言
1.1 编写目的
为明确软件需求、安排项目规划与进度、组织软件开发与测试，撰写本文档。
1.2 软件需求分析理论
软件需求分析（Software Reguirement Analysis）是研究用户需求得到的东西
完全理解用户对软件需求的完整功能，确认用户软件功能需求，建立可确认的、
可验证的一个基本依据。
软件需求分析是一个项目的开端，也是项目实施最重要的关键点。据有关的
机构分析结果表明，设计的软件产品存在不完整性、不正确性等问题80％以上是
需求分析错误所导致的，而且由于需求分析错误造成根本性的功能问题尤为突出
因此，一个项目的成功软件需求分析是关键的一步。
1.3 软件需求分析目标
软件需求分析的主要实现目标：
对实现软件的功能做全面的描述，帮助用户判断实现功能的正确性、一致性
和完整性，促使用户在软件设计启动之前周密地、全面地思考软件需求；
了解和描述软件实现所需的全部信息，为软件设计、确认和验证提供一个基
准；
为软件管理人员进行软件成本计价和编制软件开发计划书提供依据；
需求分析的具体内容可以归纳为六个方面：软件的功能需求，软件与硬件或
其他外部系统接口，软件的非功能性需求，软件的反向需求，软件设计和实现上
的限制，阅读支持信息。
软件需求分析应尽量提供软件实现功能需求的全部信息，使得软件设计人员
和软件测试人员不再需要需求方的接触。这就要求软件需求分析内容应正确、完
整、一致和可验证。此外，为保证软件设计质量，便于软件功能的休整和验证，软
件需求表达无岔意性，具有可追踪性和可修改性。
11.4 定义、简写和缩略语
术语表
序号 术语名称 术语定义
1 顾客 为产品支付费用，并通常（但不必要）确定需求的个人或群体。
2 供方 为顾客开发产品的个人或群体。
3 用户 直接运行产品或与产品进行交互作用的个人或群体。
4 总体结构 软件系统的总体逻辑结构。为—树形的功能模块结构图。
本软件系统与其他软件系统之间的接口，接口设施可以是中
5 外部接口 间件。接口描述包括：传输方式、带宽、数据结构、传输频率、
传输量、传输协议
6 数据结构 数据结构包括：数据库表的结构、其他数据结构等
概念数据 关系数据库的逻辑设计模型，叫做概念数据模型；主要内容包
7
模型CDM 括—张逻辑E-R图及其相应的数据字典
物理数据 关系数据库的物理设计模型，叫做物理数据模型。主要内容包
8
模型PDM 括一张物理表关系图及其相应的数据字典
在基表或其他视图之上建立的一张虚表，叫做视图，它具有物
9 视图
理表的许多性质，在数据处理和授权上很有用
数据库中享有某些特权操作的用户，叫做角色。角色的权利通
10 角色
过授权来实现
具有相对独立功能的小系统叫做子系统；一个大的软件系统
11 子系统 可以划分为多个子系统，每个子系统可由多个模块或多个部
件组成
12 模块 具有功能独立、能被调用的信息单元叫做模块。
软件系统内部各子系统之间、各部件之间、各模板之间的接
13 内部接口 口，叫做内部接口。接口描述包括：调用方式、入口信息、出口
信息等
指当本文件内容变更后，可能引起变更的其他文件。如需求分
14 相关文件
析报告、计细设计说明书、测试计划、用户手册
指本文件书写时用到的其他资料。如各种有关规范、模板、标
15 参考资料
准、准则
1.5 假设和约束
该项目的实施基于如下约束和假设：
相关需求调研能够按期完成；
甲方所提供的资料详实，具备功能开发应用；
与第三方对接接口确认。
1.6 参考文献
《计算机软件开发规范》GB8566-88
《计算机软件文档编制规范》GB 8567-2006
2《计算机软件需求规格说明规范》GB 9385-2008
《计算机软件产品开发文件编制指南》GB 8567-88
《软件工程术语》GB/T11457-89
《国家大地测量基本技术规定》GB 22021―2008
《城市坐标系统建设规范》GB/T 28584―2012
《基础地理信息要素分类与代码》GB/T 13923—2006
《地理信息分类与编码规则》GB/T 25529―2010
《基础地理信息要素数据字典》GB/T 20258.1―2007
《测绘基本术语》GB/T 14911—2008
《城市规划基本术语标准》GB/T 50280-98
《城市地理信息系统设计规范》GB/T 18578—2008
《地理信息系统软件验收测试规程》CH/T 1035-2014
《三维地理信息模型数据产品质量检查与验收》CH/T 9024-2014
《矢量地图符号制作规范》CH/T 4017-2012
《软件工程基础》 赵一丁 北京邮电大学出版社
《软件需求》 劳森 (作者), 刘晓晖 (译者) 电子工业出版社
《宝鸡市智慧园区综合信息服务平台项目》项目招标文件
《宝鸡市智慧园区综合信息服务平台项目》项目投标文件
《宝鸡市智慧园区综合信息服务平台项目》需求调研方案
32 需求概述
2.1 项目背景
“宝鸡市智慧园区综合信息服务平台项目”的标段II的“智慧园区三维地
理信息系统”。以宝鸡市智慧园区三维数据库建设为核心，以城市三维数据库设
计规范为重要的基础，以标准化的三维数据库管理和更新机制为保证，建立园区
三维地理信息平台，“智慧园区三维地理信息系统”实现在三维环境下的园区信
息查询，招商引资、重大项目监控的功能。
本项目建设宝鸡市内及周边县镇16个工业园区，约130平方公里范围的三
维地理信息数据。
2.2 需求概述
本工程充分利用CityMaker 3DGIS技术本身具有直观的展示方式和强大的
空间分析能力，实园区区域三维化、数字化展示；实现与空间相关统计技术分析；
并对业务属性信息进行综合查询、统计及分析。
2.3 系统结构图
43 对二维数据提交要求的规定

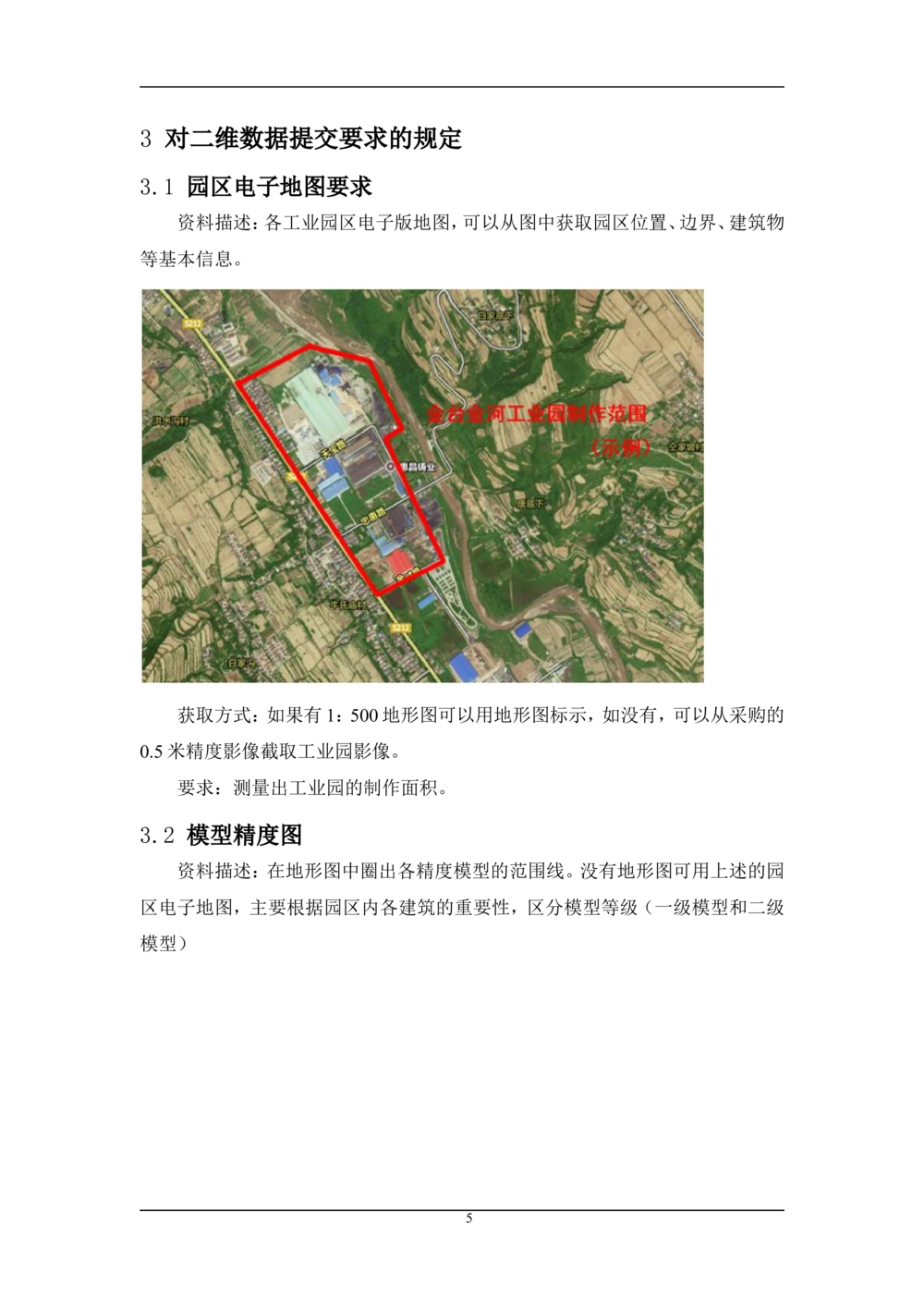

3.1 园区电子地图要求
资料描述：各工业园区电子版地图，可以从图中获取园区位置、边界、建筑物
等基本信息。
获取方式：如果有1：500地形图可以用地形图标示，如没有，可以从采购的
0.5米精度影像截取工业园影像。
要求：测量出工业园的制作面积。
3.2 模型精度图

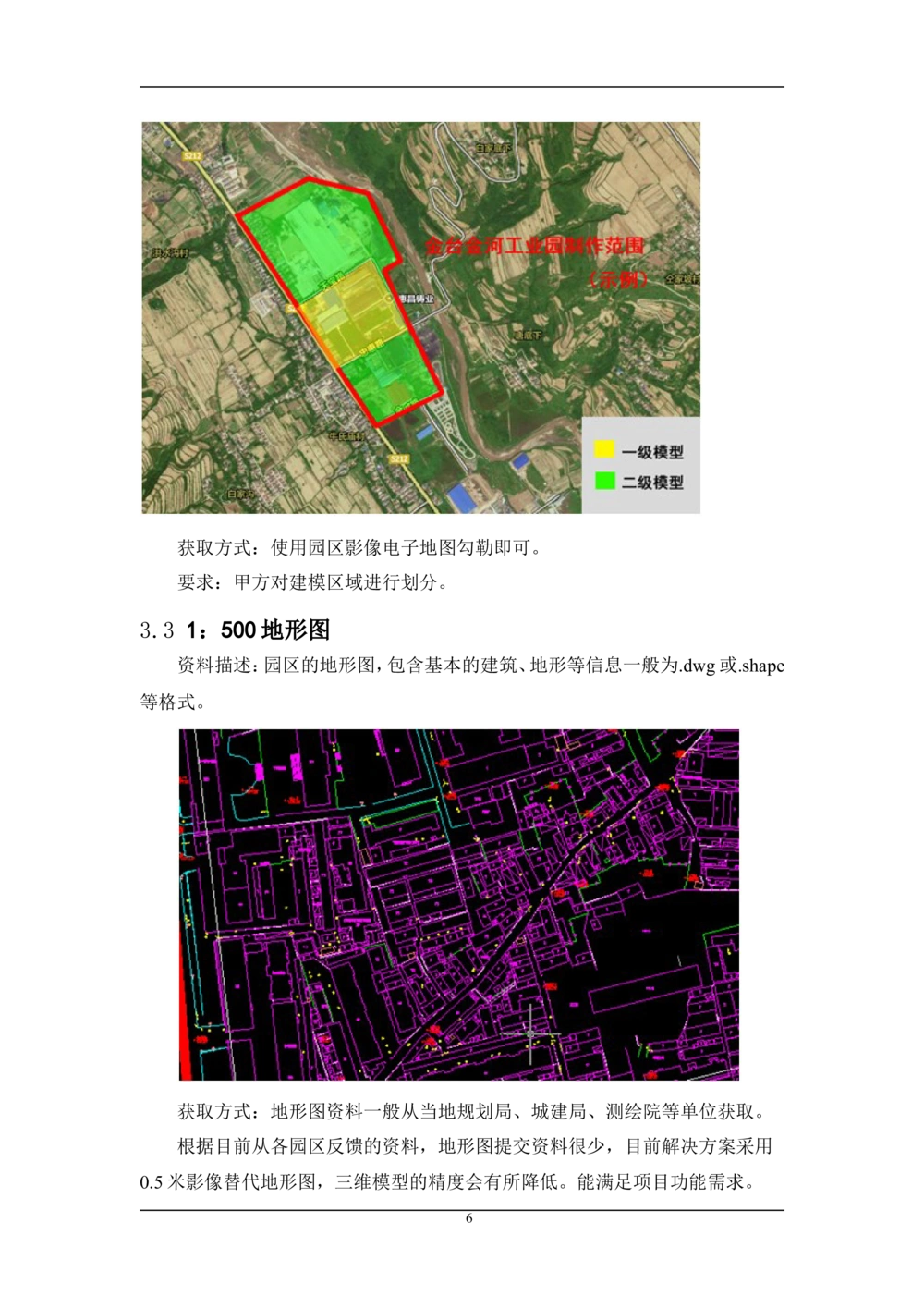

资料描述：在地形图中圈出各精度模型的范围线。没有地形图可用上述的园
区电子地图，主要根据园区内各建筑的重要性，区分模型等级（一级模型和二级
模型）
5获取方式：使用园区影像电子地图勾勒即可。
要求：甲方对建模区域进行划分。
3.3 1：500地形图
资料描述：园区的地形图，包含基本的建筑、地形等信息一般为.dwg或.shape
等格式。
获取方式：地形图资料一般从当地规划局、城建局、测绘院等单位获取。
根据目前从各园区反馈的资料，地形图提交资料很少，目前解决方案采用
0.5米影像替代地形图，三维模型的精度会有所降低。能满足项目功能需求。

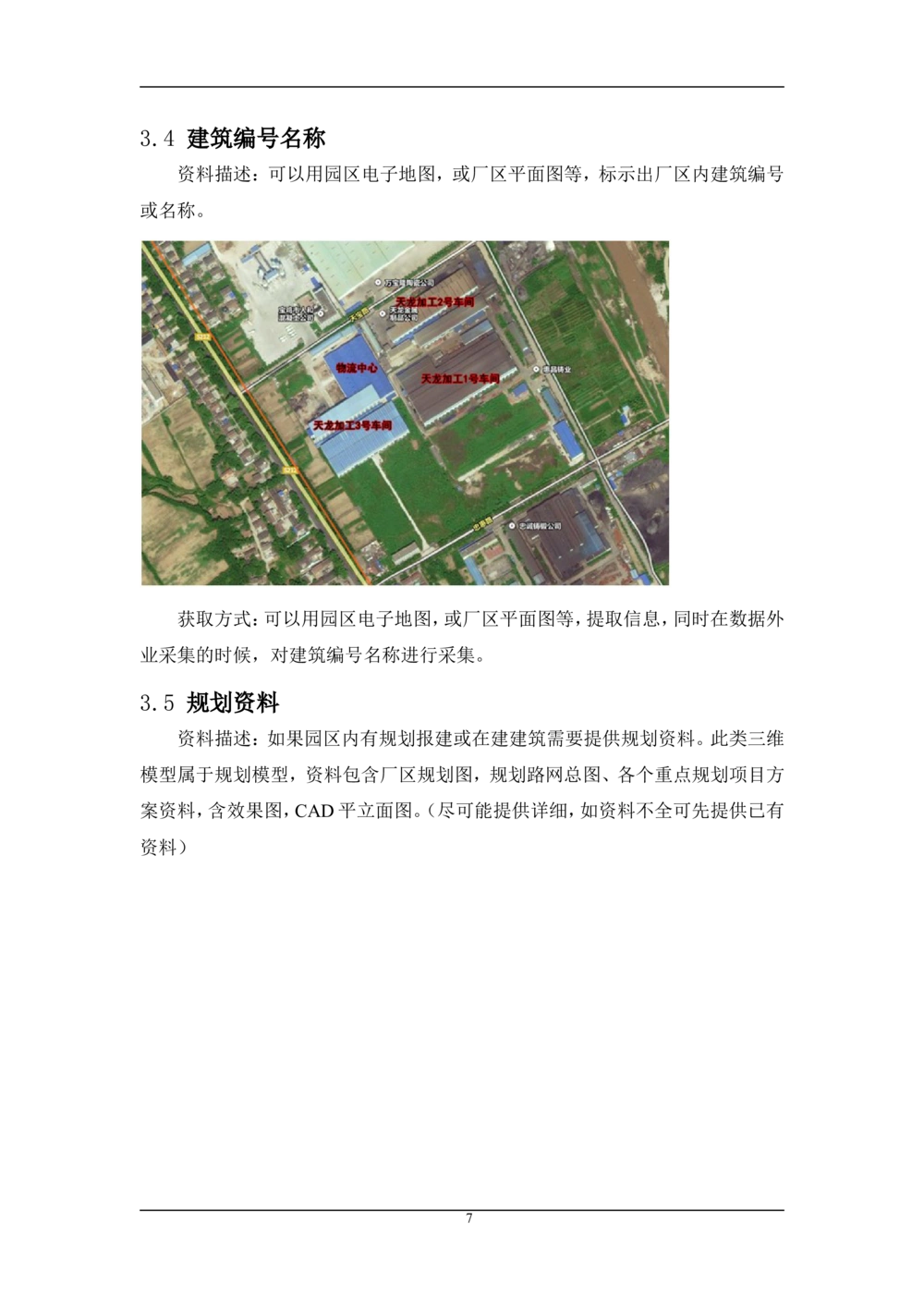

63.4 建筑编号名称
资料描述：可以用园区电子地图，或厂区平面图等，标示出厂区内建筑编号
或名称。
获取方式：可以用园区电子地图，或厂区平面图等，提取信息，同时在数据外
业采集的时候，对建筑编号名称进行采集。
3.5 规划资料
资料描述：如果园区内有规划报建或在建建筑需要提供规划资料。此类三维
模型属于规划模型，资料包含厂区规划图，规划路网总图、各个重点规划项目方
案资料，含效果图，CAD平立面图。（尽可能提供详细，如资料不全可先提供已有
资料）
73.6 土地利用成果图
资料描述：工业园区内各地块用地属性图，如：“编号1”的地块是否有厂区
如果有是哪个工厂，地块面积，出让日期等信息。
84 数据生产制作需求
4.1 制作范围
本项目需建设约130平方公里范围的三维地理信息数据。
1级精度：20平方公里
2级精度：30平方公里
3级精度：80平方公里（DOM）
4.2 产品质量目标
按时、按质、按量完成；
严格按相关精细、规范的要求进行作业；
最终数据满足设计要求。
4.3 安全生产目标
确保所有数据生产在公司内网涉密计算机内处理，确保数据不泄密。
4.4 生产内容和任务量
城市三维建模范围包括宝鸡市16个工业园区共50平方公里，包括指定范围
内的建筑物、地景、地物、道路、广场、以及部分规划方案人工建模及入 库。
4.5 完成期限需求
2015年7月12日前完成制作范围内三维信息采集及建模生产工作，并完成
相应的内部检查验收工作。
4.6 验收报告需求
伟景行科技股份公司质检部负责对成果数据验收，并形成检验报告。
4.7 综合资料整合需求
资料来源：本项目制作资料由甲方提供或伟景行生产。
9数据格
资料类别 简要描述 用途 来源
式
1.用于划分建模范围，安
排工作；
2.提取地形层的相关属性
信息作为精准建筑物模
1:500全要素 甲方提
基础地形图 型和地面景观模型的建 .dwg
地形图数据 供
模依据；
3.提取各种有用的CAD
图层信息作为GIS数据
源。
50平方公里
0.5m分辨率
外业信息采集及建模参 伟景行
卫星影像图 影像图，80平 .img
照。 购买
方公里2m≤
分辨率影像图
各工业园区精 甲方提 .dwg、.Jp
园区制作范围 三维数据生产的依据
确的制作范围 供 eg
园区的建筑编
号、名称，企业
完善各园区在信息系统 甲方提 格式不
园区详细资料 入驻信息、土
中的信息 供 限
地利用成果图
等
规划设计方案
.dwg、.Jp
规划区域报建 （CAD平面、 用于规划类模型制作参 甲方提
eg、.doc
资料 方案效果图 考。 供
…
等）
1.现状建筑及景观三维模
制作范围内建
型制作的依据
筑立面、景观、 伟景行
现状实地照片 2.质检部门对三维数据成 .Jpeg
地形等实地照 采集
果与现状相似性质检的
片
依据。
4.8 产品主要技术指标和规格
4.8.1 坐标系统与高程基准
坐标系统：西安80坐标系；
高程系统：1985国家高程基准。
4.8.2 产品规格
《宝鸡市智慧园区综合信息服务平台项目》三维模型要求采用三级混合精度
建模，本设计书关于建筑要素模型、地面要素模型、道路要素模型、植被要素模型
1
0市政要素模型所表现的平面精度、高程精度、精细度、纹理精细度相应的要求：
4.8.3 精细要求
4.8.3.1 模型等级范围
1级精度模型20平方公里，2级精度模型30平方公里，3级精度模型80平方
公里，各精度模型的范围以甲方最终确定的“精度范围图”为准。
4.8.3.2 模型精度要求
4.8.3.2.1 1级精度模型
适用范围：政治、经济、文体、文物古迹、旅游等方面的地标（标志）性建筑、
中心商务区（CBD）、城市主干道以及企业重点建筑等特定区域。地物特征为相对
于地区或建筑群有重要功能性或影响力的单体建筑（重要建（构）筑物）。其中代
表性建筑包括大型公共建筑/立交桥、大型商业建筑、大型古建（构）筑物等。
建筑模型要求：要求模型结构准确，特有结构不能省略，能够清晰表现0.5米
以上的建筑特征，平面误差小于0.5米，建筑高度如有高程数据，误差小于0.5米
与地面衔接合理。屋顶结构大于1m需建模；附属物大于2m需建模。
景观模型要求：地表上大于1米的结构，如台阶、绿篱等需建模表现，地面起
伏不制作高差。工厂大门、LOGO、牌匾等厂区标示需与现状一致，树种按照当地
树木类型种植，要求摆放合理、美观与现状相似 。
贴图纹理要求：文字标识、Logo、底商，侧面采用真实照片，并作光影效果处
理。屋顶颜色参考影像图制作,要求贴真实纹理，贴图纹理中对于0.5米的建筑细
节应清晰可辨，达到90%的相似程度。
4.8.3.2.2 2级精度模型
适用范围：制作范围内除1级精度模型区域以外的区域。
建筑模型要求：要求模型结构正确，表现出具体形状，能够通过该特征明显
辨认，能够表现1米以上的建筑特征，平面误差小于0.5米，建筑高度误差小于1
米。
景观模型要求：与“1级精度模型”一致。
1
1贴图纹理要求：屋顶根据提供影像颜色制作接近,侧面采用真实照片或材质
纹理，并作光影效果处理。精细模型纹理应真实，贴图纹理中对于1米的建筑细
节应清晰可辨。
4.8.3.2.3 3级精度模型
适用范围：130平方公里制作范围内除1、2级精度模型外的区域。
表现方式：使用高于2m精度的DOM表现。
4.8.4 准确性需求
三维模型数据的准确性主要指平面精度及高程精度。
4.8.4.1 平面精度
建筑模型及地形模型都是依据基础地形图或高清影像图进行制作，
将基础地形图（CAD）进行整理，保留建筑及地形基础线导入制作软件MAX
中。完全按照CAD基础线进行模型平面位置的搭建，保证模型平面数据的准确
性。

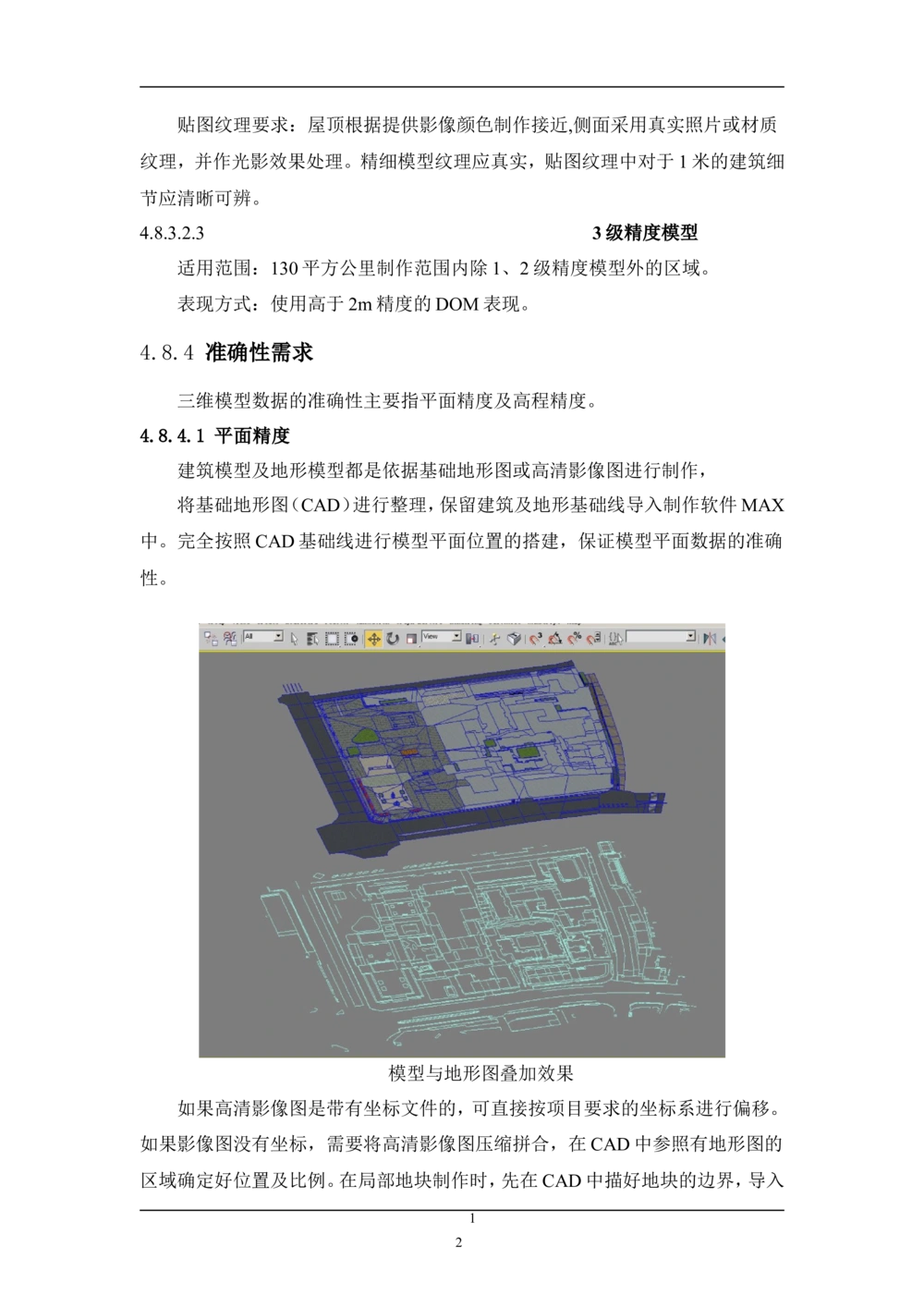

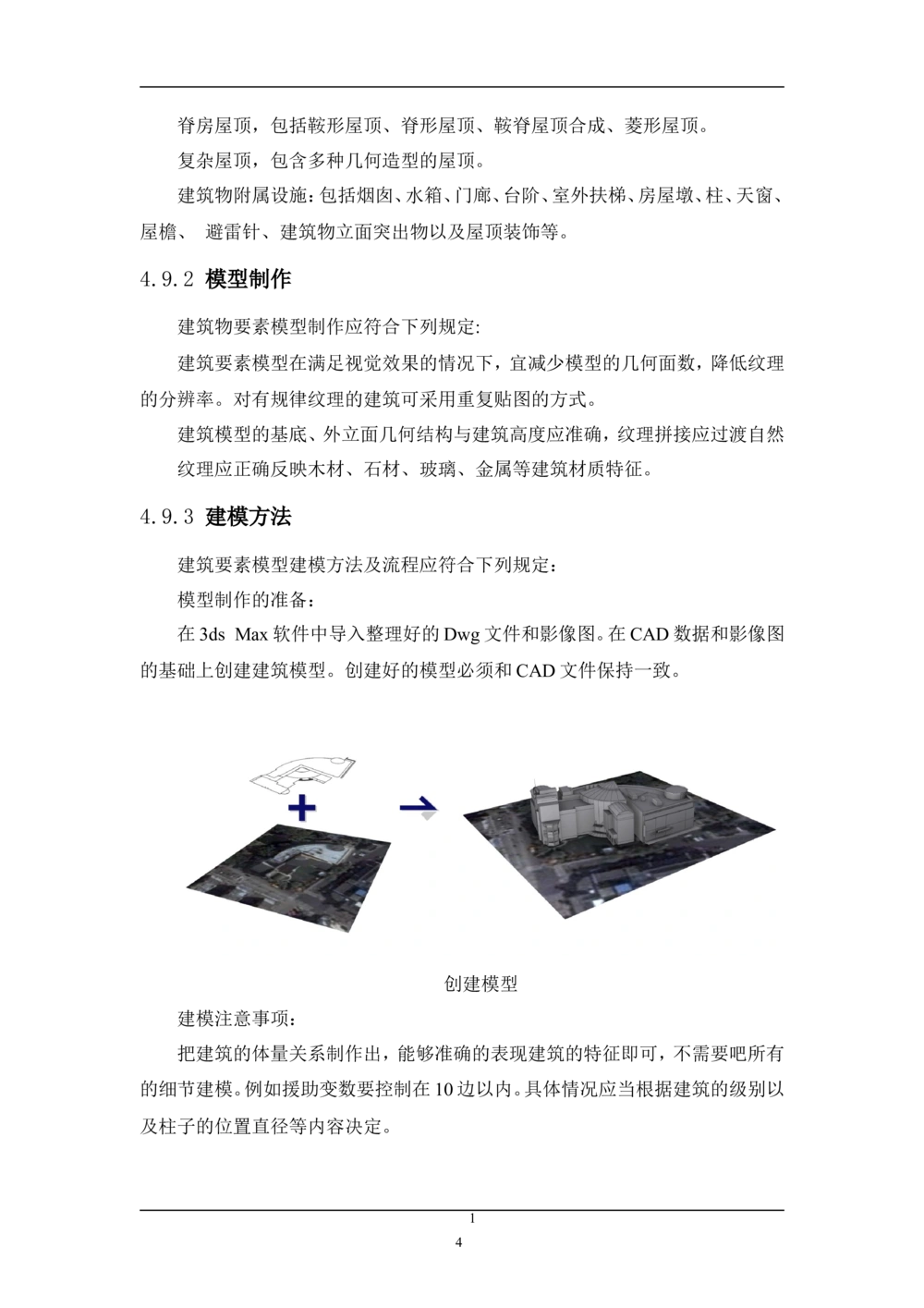

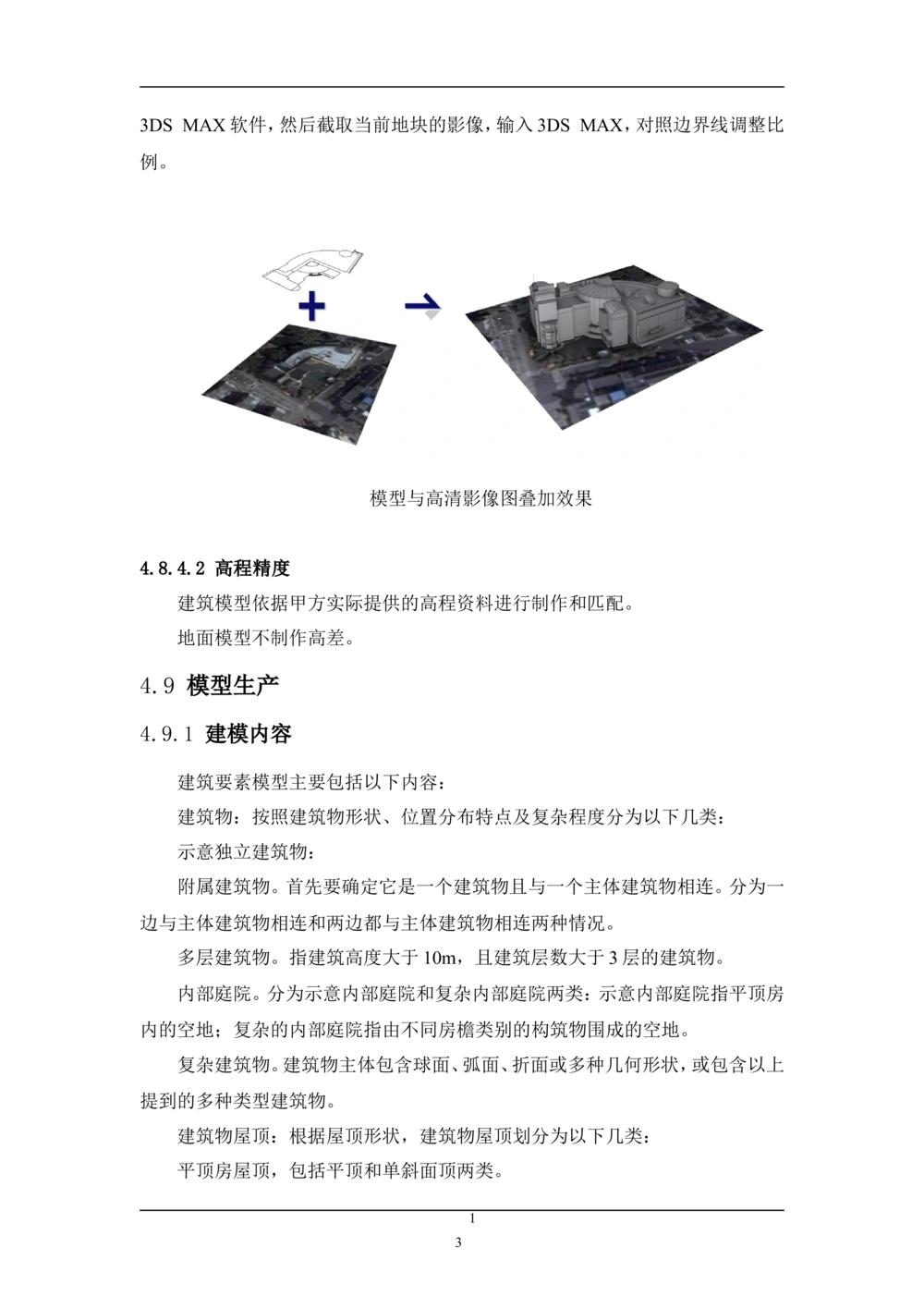

模型与地形图叠加效果
如果高清影像图是带有坐标文件的，可直接按项目要求的坐标系进行偏移。
如果影像图没有坐标，需要将高清影像图压缩拼合，在CAD中参照有地形图的
区域确定好位置及比例。在局部地块制作时，先在CAD中描好地块的边界，导入
1
23DS MAX软件，然后截取当前地块的影像，输入3DS MAX，对照边界线调整比
例。
模型与高清影像图叠加效果
4.8.4.2 高程精度
建筑模型依据甲方实际提供的高程资料进行制作和匹配。
地面模型不制作高差。
4.9 模型生产
4.9.1 建模内容
建筑要素模型主要包括以下内容：
建筑物：按照建筑物形状、位置分布特点及复杂程度分为以下几类：
示意独立建筑物：
附属建筑物。首先要确定它是一个建筑物且与一个主体建筑物相连。分为一
边与主体建筑物相连和两边都与主体建筑物相连两种情况。
多层建筑物。指建筑高度大于10m，且建筑层数大于3层的建筑物。
内部庭院。分为示意内部庭院和复杂内部庭院两类：示意内部庭院指平顶房
内的空地；复杂的内部庭院指由不同房檐类别的构筑物围成的空地。
复杂建筑物。建筑物主体包含球面、弧面、折面或多种几何形状，或包含以上
提到的多种类型建筑物。
建筑物屋顶：根据屋顶形状，建筑物屋顶划分为以下几类：
平顶房屋顶，包括平顶和单斜面顶两类。
1
3脊房屋顶，包括鞍形屋顶、脊形屋顶、鞍脊屋顶合成、菱形屋顶。
复杂屋顶，包含多种几何造型的屋顶。
建筑物附属设施：包括烟囱、水箱、门廊、台阶、室外扶梯、房屋墩、柱、天窗、
屋檐、 避雷针、建筑物立面突出物以及屋顶装饰等。
4.9.2 模型制作
建筑物要素模型制作应符合下列规定:
建筑要素模型在满足视觉效果的情况下，宜减少模型的几何面数，降低纹理
的分辨率。对有规律纹理的建筑可采用重复贴图的方式。
建筑模型的基底、外立面几何结构与建筑高度应准确，纹理拼接应过渡自然
纹理应正确反映木材、石材、玻璃、金属等建筑材质特征。
4.9.3 建模方法
建筑要素模型建模方法及流程应符合下列规定：
模型制作的准备：
在3ds Max软件中导入整理好的Dwg文件和影像图。在CAD数据和影像图
的基础上创建建筑模型。创建好的模型必须和CAD文件保持一致。
创建模型
建模注意事项：
把建筑的体量关系制作出，能够准确的表现建筑的特征即可，不需要吧所有
的细节建模。例如援助变数要控制在10边以内。具体情况应当根据建筑的级别以
及柱子的位置直径等内容决定。
1
4模型处理

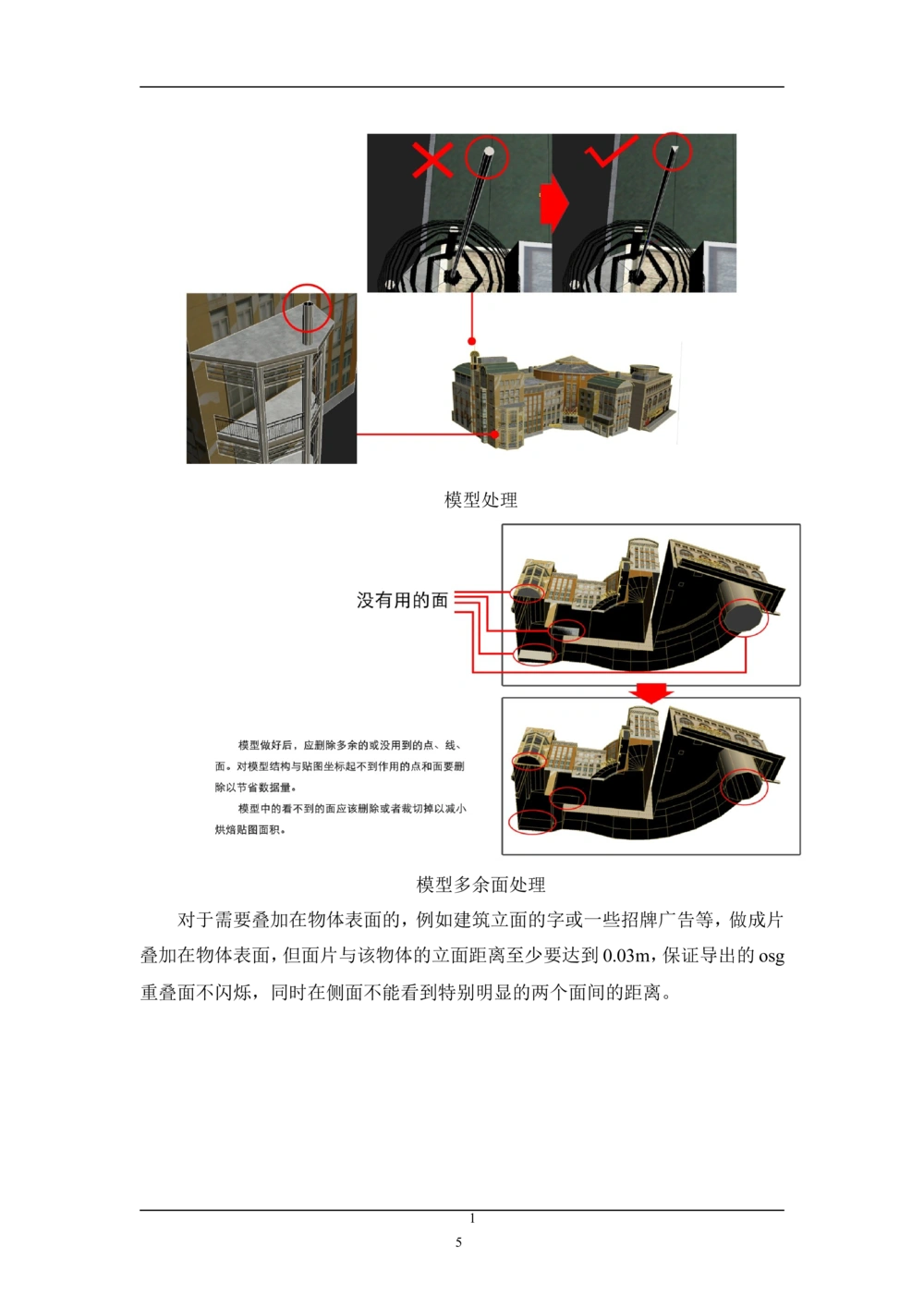

模型多余面处理
对于需要叠加在物体表面的，例如建筑立面的字或一些招牌广告等，做成片
叠加在物体表面，但面片与该物体的立面距离至少要达到0.03m，保证导出的osg
重叠面不闪烁，同时在侧面不能看到特别明显的两个面间的距离。
1

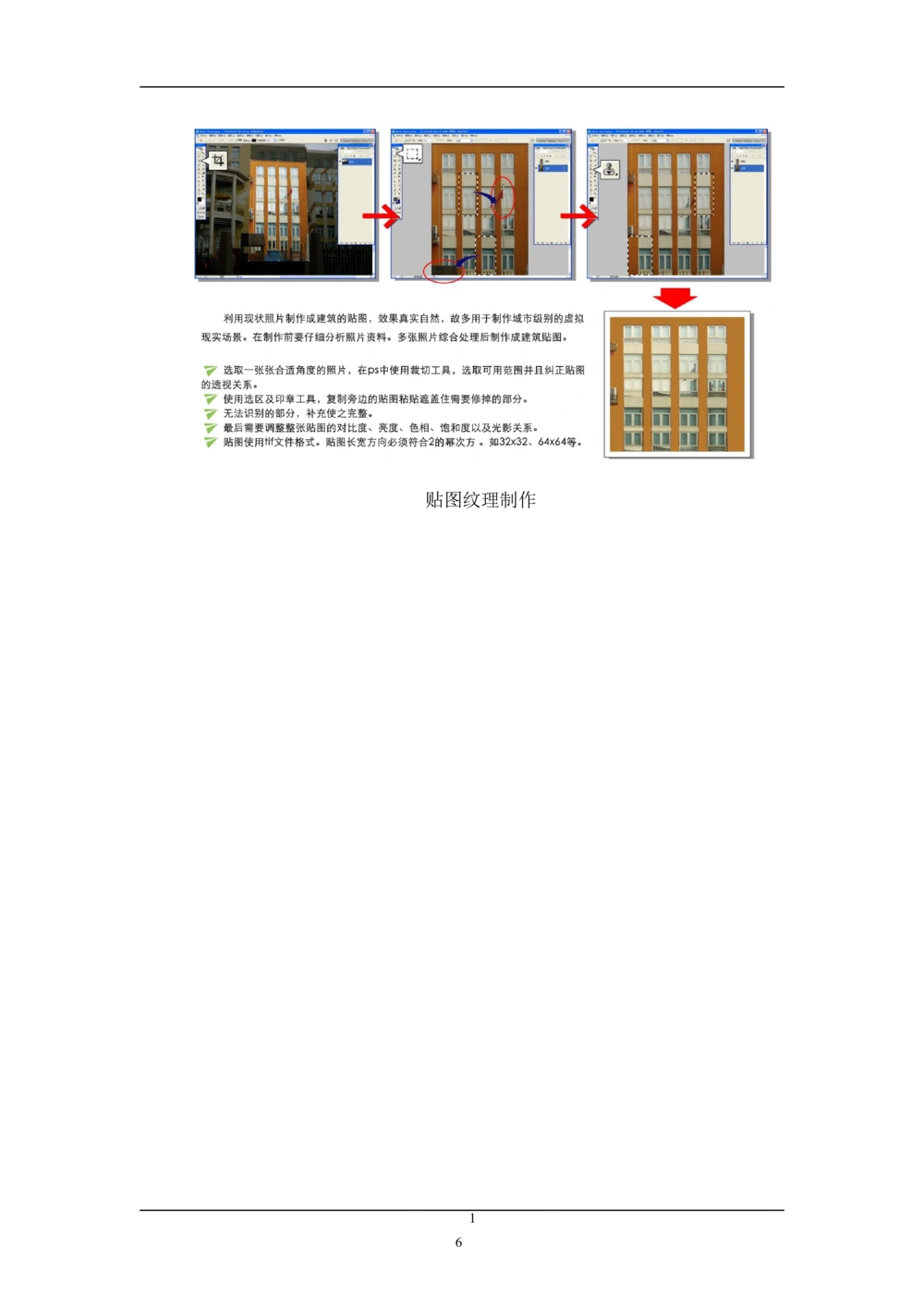

5贴图纹理制作
1
6贴图纹理制作

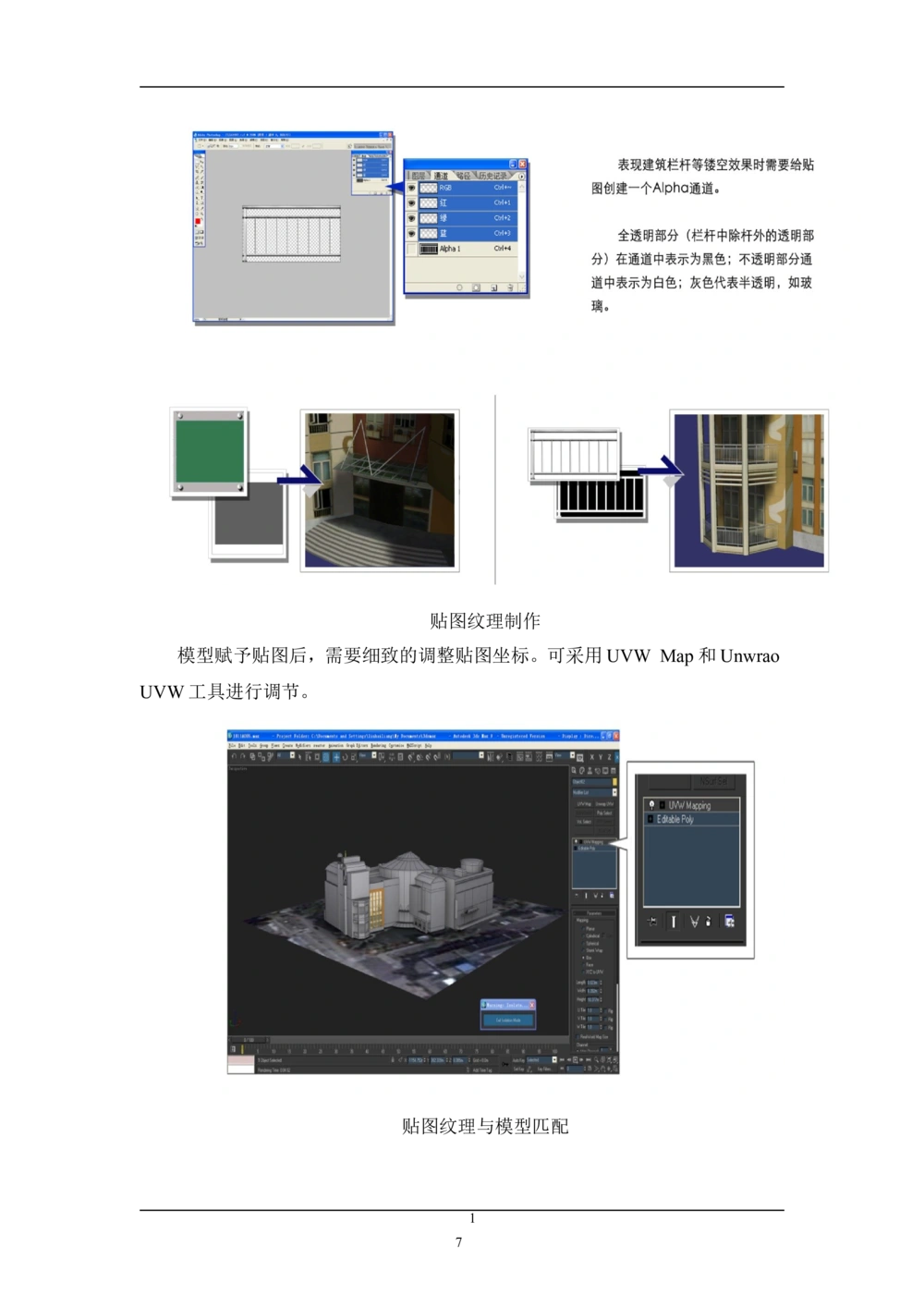

模型赋予贴图后，需要细致的调整贴图坐标。可采用UVW Map和Unwrao
UVW工具进行调节。
贴图纹理与模型匹配
1
74.9.4 模型制作规范
制作软件： 3ds max9
模型单位 ： 必须采用米（m）作为单位，所有模型必须按照实际尺寸，模型
的scale值为1。模型坐落位置坐标要与甲方提供的总图一致。
模型要求 ：
建筑：建筑平面位置与地形图保持一致，楼层准确反映现状。主干道区域沿
街两侧建筑大于0.5米的结构均需用模型表现 ，屋顶大约2米的建筑物结构需
要制作。地块内部公建根据照片制作，住在建筑主体结构、层数、纹理、色彩与照
片一致，附属结构不做表现，临时性搭建建筑不做表现。古建大于0.3米结构需要
模型表现，屋顶角兽需要模型表现，建筑纹理严格依据照片制作，对不符合贴图
的照片纹理需要做修饰处理。永久性平屋顶建筑纹理采用甲方提供的正射影像制
作，如果屋顶影像存在清晰度问题可适当选择相似公用纹理，坡屋顶建筑纹理使
用与现状相似的公用纹理进行贴图。主次干道两侧建筑信息需准确反映现状，照
片与地形图有出入时严格按照找照片制作。规划方案建筑按照甲方所提供的方案
资料制作，效果与效果图保持一致。外围区域内村庄按照地形图批量建模，如与
规划路网相冲突以规划路网为准，删除影响道路的建筑，村庄贴图示意即可。
建筑高程自然跟随地面。
景观：地面平面精度与地形图保持一致，路网及地面不制作高程，地块内部
地面与路网按照现状合理衔接。主次干道两侧公共设施及附属小品都需要实体表
现，重点内部区域也需实体表现。一般景观地面纹理可根据现状照片选择使用公
共纹理素材。古建区域地面纹理需要与现状照片保持一致。大面积草地区域需要
使用甲方提供的正射影像与素材纹理叠加的方式进行地面贴图，整体效果保持统
一。
4.9.5 三维模型具体制作详要
4.9.5.1 模型制作位置的确定
导入模型的边界dwg文件，最终完成的模型位置必须与给定的范围位置保
持一致。
1
84.9.5.2 材质和贴图
使用standard标准材质，材质类型使用blinn。除diffuse通道后可加贴图其他
通道不能加贴图，其他参数也不能调节，用max默认设置。
不能在max材质编辑器里对贴图进行裁切。
纹理图片的格式采用tif文件格式，纹理图片的单位尺寸必须采用2的n次
方。例如：32x32，64x128等。但图片的最大尺寸尽量超过512x512，最小尺寸不要
小于16。纹理图片的命名不能含有空格。
不能在材质编辑器中对材质的透明度进行调节。表现建筑栏杆等镂空效果时
需要给贴图创建一个alpha通道，全透明部分（栏杆中除杆外的透明部分）在通道
中表示为黑色；不透明部分通道中表示为白色。
模型贴图坐标不能出现拉伸现象，不能出现uvw坐标丢失的现象。不宜在模
型中使用双面贴图。
使用多维子材质时注意不能存在嵌套多维子材质，一个物体对应一个多维子
材质球，物体与多维子材质球名称及贴图一致。
保证贴图的透视关系矫正准确，所有贴图的门窗、层高线、字体、建筑立面等
必须保持横平竖直，清晰可见。
商业底商在4米以内的，贴图纵向尺寸最大不得超过256，横向不得超过
512。
文字贴图在保证文字清晰可辨的情况下最大限度的缩小贴图。
墙体为墙漆或纯色的贴图大小不得超过16*16。墙体有分隔线或墙砖纹理的
贴图内不能出现重复元素。应该一个重复元素为一张贴图，贴图大小不得超过
64*64。
台阶踏步贴图的制作。 要求一个单位重复贴。
4.9.5.3 模型精度工艺
模型制作时，一般直线的段数为0，曲线的段数应最大控制在6内，根据制作
部分 的重要性减少线的段数。 三维模型必须能够反映建筑的主要结构和主要细
节，模型整体感强，效果美观。在满足可视效果的情况下，尽量减少模型的几何面
数，模型平面和高程精度须达到1：1000地形图精度要求。
模型位置必须与给定的模型范围位置保持一致。
模型中不可见的面应该删除，如建筑底面、模型落搭时相对被包裹的小面 。
1
9保持所有的模型中物体的编辑使用Edit Mesh或Edit Poly方式，特殊情况
可使用Surface建模， NURBS建模方式基本上不允许使用。
模型做好后，不应存在辅助的虚拟物体，如dummy 等，在模型完成后要删除
掉。
建模中应避免出现共面，两面距离如果少于0.3m即认定为共面。模型的点与
点之间相互对齐，在制作过程中要注意两个相关面的段数要一致，模型不应出现
闪面或漏面情况。
模型精简，要删除对模型结构与贴图坐标调整起不到作用的点和线。不能出
现无点面的物体，导出前要塌陷，删除CAD 地块。
栏杆的创建：用正反2 个面片制作栏杆的模型，用通道贴图来表现栏杆的透
明效果。
建筑物：
建筑物按照模型精度标准要求建模，包括裙楼、建筑主体、地下设施等，由裙
楼或通道连接的建筑可按照文件数据量、纹理渲染、细节表现等因素进行拆分，
并保证建筑完整性。不可将多栋建筑组合为一个模型物体。
地面、景观：
地形模型成果包括小区景观、内部道路、植物、花台、水池等设施，和地面构
成统一体的面。地形模型只包含单个小区、单个项目或单个地块，形成独立的
max格式文件。
道路交通设施：
规划方案中包含交通设施的，模型成果要能基本反映车道、隔离带、照明、交
通站点等情况，包括道路、交通轨道、桥梁及道路附属设施模型，形成独立的max
格式文件。
数据存储规范：
模型数据存储的内容有：最终max文件，tif贴图文件。
模型制作完成后需检查贴图与材质，确保无冗余材质和冗余贴图存在。
其他：
需用模型表示的其它物体，形成独立的max格式文件。
4.9.6 三维模型文件组织与命名
三维模型文件要结合项目地区行政区号、模型类型进行命名。
2
0景观模型命名：
0917（行政区号）A01（制作分区）AGC（模型类型：地面）####（模型序号），
景观对应贴图命名：XXXX（行政区号）A01（分区）AGC（贴图类型）T###（贴图序
号）
0917（行政区号）A01（制作分区）AL（模型类型：路网）####（模型序号）
0917（行政区号）A01（制作分区）AX（模型类型：小品）####（模型序号）
0917（行政区号）A01（制作分区）ASY（模型类型：水域）####（模型序号）
建筑模型命名：
0917（行政区号）A01（制作分区）A001（模型序号）
建筑对应贴图命名：
0917（行政区号）A01（制作分区）A001（模型序号）T###（贴图序号）
2
15 系统功能需求
5.1 数据共享支撑平台功能需求
5.1.1 CityMaker数据服务管理
通过配置IP、端口信息实现将CityMaker引擎关联至平台并统一管理。
实现基础图层、三维图层综合配置与管控。
名称、标识符 资源共享
功能描述 通过配置IP、端口信息实现将CityMaker引擎关联至平台
并统一管理。
实现基础图层、三维图层综合配置与管控。
优先级 高
输入 服务关联添加。
显示服务状态。
操作序列 （可结合流程图、UML图等方式来表达）
输出 获取基础图层、三维图层列表。
补充说明
5.1.2 信息整合系统关联配置
结合“综合信息服务平台”封装“数据接口”提取相应字段信息，实现业务
信息动态关联。
安全性考虑，“综合信息服务平台”封装的“数据接口”绑定访问IP，并调
用用户验证。
数据共享平台挂接“对接服务”通过配置文件形式关联“数据接口”。
通过后台管理实现“提取字段”对应关联“信息图层”实现综合配置与管
控。
信息图层包括：
建筑信息：基于唯一字段“建筑物地址信息”，进行模型属性关联。
实现建筑关联单位信息，单位信息关联法人信息、财报信息等。
重大项目信息：基于字段“项目编号”与总规图层地块属性实现关联。
招商信息：基于字段“园区名称”与园区边界划分的区域属性实现关联。
2
2环境信息：实现调取环境信息、位置信息并关联环境信息图层。
视频信息：通过媒体框架接口，调用视频监控平台SDK，并关联命名信息、位
置信息。实现媒体视频信息整合。如不具备位置信息，支持手动录入与关联。
名称、标识符 资源共享
功能描述 通过配置IP、端口信息实现将信息整合服务模块关联至平
台并统一管理。
实现管理信息整合服务模块对应关联不同信息图层。
优先级 高
输入 服务关联添加。
操作序列 （可结合流程图、UML图等方式来表达）
输出 获取信息字段，控制匹配信息图层。
补充说明
5.1.3 资源共享系统发布
实现基于B/S架构的SDK服务端口发布与管理。
支持多个SDK服务端口发布。
支持不同SDK服务端口匹配赋予不同权限实现权限控制。
实现验证“综合信息服务平台”的“用户角色信息”并关联权限控制。
名称、标识符 资源共享
功能描述 通过配置IP、端口信息实现将资源共享服务模块关联至平
台并统一管理。
实现配置对外发布服务端口，配置服务调取“综合信息服
务平台”用户角色信息，关联配置相应权限。
优先级 高
输入 服务关联添加，点击获取。
操作序列 （可结合流程图、UML图等方式来表达）
输出 获取用户角色信息列表，控制匹配权限。
补充说明
5.1.4 业务应用权限管理
支持权限组添加与管理
2
3支持用户关联至权限组
支持权限组配置权限包括：数据图层、功能菜单内容。
5.1.4.1 用户管理
5.1.4.1.1 用户信息管理
名称、标识符 用户账号管理
功能描述 当管理员点击列表下的某项时，右侧主界面默认激活用户账
号管理的相应功能。
优先级 高
输入 点击列表。
操作序列 （可结合流程图、UML图等方式来表达）
输出 所有用户信息列表。右侧窗口显示当前注册的该部门用户账号
列表，列表内容包括用户名称、用户别名、最后登录时间、是否
锁定、排序等信息。
补充说明
5.1.4.1.2 添加用户
名称、标识符 添加用户
功能描述 在系统中可以增加新用户，同时并可以为新用户分配所属的部
门（权限组）和用户角色，
优先级 高
输入 选中要添加用户的部门名称，然后单击右侧面板中“添加”按
钮，进入添加新用户的页面，填写好用户名称、密码、联系方式
等必备信息。
操作序列 （可结合流程图、UML图等方式来表达）
输出 提交即可创建一新用户。
补充说明
5.1.4.1.3 修改用户
名称、标识符 修改用户
功能描述 在系统中可以修改用户信息，修改用户所属的部门和用户角
色，以及修改用户属性信息。
优先级 高
输入 选中所要修改的用户，然后单击右侧面板中“修改”按钮，进
入修改用户的页面，修改好用户名称、密码、联系方式等必备信
2
4息。
操作序列 （可结合流程图、UML图等方式来表达）
输出 提交即可修改用户信息。
补充说明
5.1.4.2 日志管理
5.1.4.2.1 用户操作日志
名称、标识符 系统日志
功能描述 系统日志记录系统的重要操作，如用户登录、对数据浏览上传
操作信息，便于用户检查错误的操作。系统日志还可以进行查
询、导出、刷新、删除等管理操作。
优先级 高
输入 系统监控
操作序列 （可结合流程图、UML图等方式来表达）
输出 查询显示
补充说明
5.1.4.2.2 系统监控日志
名称、标识符 系统监控日志
功能描述 系统监控日志主要记录系统服务运行情况，以及是否当机，出
现系统异常情况等记录。
优先级 高
输入 系统监控
操作序列 （可结合流程图、UML图等方式来表达）
输出 查询显示
补充说明
5.1.4.3 权限管理
按照组织结构进行设置权限。
数据层面: 三维数据、GIS数据、专题数据（接口关联）、POI标注（查
看/编辑权限分离）可配置、业务数据可配置。
2
5功能层面：各个功能全部可配置。
名称、标识符 权限管理
功能描述 本系统权限管理机制采用“用户-角色-权限”三级体系，
即用户权限取决于其系统角色，而系统角色与系统权限建立对
应关系。在后台权限管理界面中，用户可以维护系统角色与权
限之间的对应关系。
每种角色都有两种系统权限：图层访问权限、系统菜单功
能权限。通过两种权限，即可控制每个用户能浏览哪些数据、访
问哪些功能。
优先级 高
输入 勾选权限分布
操作序列 （可结合流程图、UML图等方式来表达）
输出 赋予相应权限
补充说明
5.2 CityMaker引擎系统功能需求
5.2.1 数据源格式需求
输入格式：
支持点、线、面矢量数据和数据服务，还支持模型、纹理、影像等多种格式数
据。
模型格式：OSG、X、DAE、MDB+OSG、SHP+X、XML+OSG
矢量数据：SHP、DXF、DWG
数据服务：WFS、WMS、WMTS、ArcSDE
图片格式：JPG、PNG、TIF、DDS、BMP
输出格式：
地理特征数据库：FDB
工程文件：CBP
模型文件：XML+OSG
5.2.2 CityMaker Builder 编辑录入
新建工程（可选择平面/球面坐标系）
2
6创建/添加数据源（文件/MySQL/Oracle）
新建数据集（定义数据坐标系）
新建要素类（定义属性字段）
设定子类（支持设置多种子类进行切换）
导入模型数据（向要素中导入模型数据）
导入外部数据（向数据集中导入shp、dwg等外部数据）
信息图层编辑与录入（环境信息、媒体视频信息）
5.2.3 FDB数据库加载
关系数据库关系数据库，支持存储过程、视图、触发器、事务。
高度可定制，客户端的分发简单。
支持原子性，并发性，隔离性等概念。
5.2.4 CityMaker Server 服务端发布
B/S架构管理界面
支持管理员密码修改（用于后台配置验证）
支持数据源管理（用于FDB关联）
支持服务管理（用于服务发布）
支持缓存管理
支持日志管理
5.3 信息整合系统功能需求
5.3.1 业务数据信息整合
建筑物地址信息：单位名称、企业法人、入驻园区、入驻时间、所属产业、单位
人数、企业简称、联系人、企业网址、邮编、邮箱、电话。
重大项目信息：项目编号、项目名称、立项时间、合同附件、当前进度。
招商信息：园区名称、所在区县、园区规划面积、园区已建面积、园区招商面
积、园区概述、交通优势、配套优势、政策优势、园区产业分布、园区地址、园区负
责人、联系方式。
2
75.3.2 环境监测信息整合
空气监测：探测器坐标信息、温度、湿度、大气压、风向、PM10、PM2.5、SO2、
NO2、O3、CO。
水质监测：探测器坐标信息、水温、电导、氧化还原单位、溶解氧、浊度、
BOD、COD、TOC、TOD、UV、金属离子、氰化、酚。（根据三通信息确认）
土壤监测：探测器坐标信息、容重、总孔隙度、pH值、含盐量、有机质含量、全
氮量、全磷量、全钾量、土壤渗透参数。（根据三通信息确认）
5.3.3 媒体视频信息整合
视频监控图层加载视频监控列表。
视频监控列表关联名称信息、位置信息、属性信息、媒体流ID信息。
双击列表选项可定位至视角。
查询点击图层模型可弹出视频监控框架。
框架内基于“视频监控平台SDK”进行接入开发，实现获取流媒体图像。
5.4 资源共享系统功能需求
实现通过验证“综合信息服务平台”的“用户角色信息”关联权限控制。
实现不同角色用户赋予不同的功能权限。
5.4.1 交互内容
涉及功能 外部系统 关系 交互形式 外部系统所属单位
公众发布 综合信息服务 地 理 信 息 提供三维地理信息 三通
平台 数据共享 系统接口链接
综合监管 综合信息服务 地 理 信 息 提供三维地理信息 三通
平台 数据共享 系统接口链接
统计 综合信息服务 地 理 信 息 提供三维地理信息 三通
平台 数据共享 系统接口链接
招商 综合信息服务 地 理 信 息 提供三维地理信息 三通
平台 数据共享 系统接口链接
规划 综合信息服务 地 理 信 息 提供三维地理信息 三通
平台 数据共享 系统接口链接
5.4.2 接口设计方式
我方将接口程序部署至web服务器中，提供访问链接给“综合信息服务平
2
8台”。
接口程序为页面文件，集成验证“综合信息服务平台”的用户角色信息，并
关联至业务应用权限划分。
实现不同用户角色点开接口链接呈现不同图层与功能。
5.4.3 API访问链接
接口链接：
"http://IP地址:端口号/bjwjx/open/API接口";
IP地址：平台部署所在服务器IP
端口号：平台部署所在服务器开放API所用端口号
API接口：接口程序的页面文件
5.5 业务应用终端系统功能需求
5.5.1 数据图层系统
5.5.1.1 基础图层系统功能
卫星图
1：500地形图
园区电子地图
土地利用成果图（区域地块分色呈现）
总规图
控规图
5.5.1.2 三维图层系统功能
地面
建筑
植被
道路
设施
5.5.1.3 信息图层系统功能
业务数据信息：建筑信息、重大项目信息、招商信息
2
9环境监测信息：监测点列表呈现
媒体视频信息：媒体视频列表呈现
统计分析信息：专题图呈现（独立开关，不在图层树中呈现）
数据标绘POI层
名称、标识符 图层管理
功能描述 控制各图层可见状态，图层主要包括以下几类：
可以控制矢量图层、POI图层、模型图层、信息图层等图层。
注记图层：分为道路注记和建筑物注记两个图层，注记随比例
尺的变化改变大小。
用不同颜色显示不同道路，如：已规划道路和未规划道路控制
图层显示，同时可以控制对图层的权限管理。
优先级 高
输入 图层勾选
操作序列 （可结合流程图、UML图等方式来表达）
输出 勾选图层打开
补充说明 CityMaker 支持对模型、矢量数据、GIS数据、POI标注、信息图
层类型的图层的显示控制。同时也支持GIS图层分类显示，比
如对不同规划用地进行分类，对道路等级、规划或者未规划道
路以不同颜色进行分类显示。但注记随着比例尺变化改变大
小。图层权限管理在后台添加。
3
05.5.2 功能菜单系统
5.5.2.1 系统基础功能
5.5.2.1.1 登录验证功能
通过用户登录实现验证“共享支撑平台”权限管理系统，根据分配的权限控
制加载相应的“功能菜单”和“图层菜单”。
名称、标识符 登录验证
功能描述 通过输入用户名、密码信息点击登录，加载功能菜单及
地图图层，根据加载的区域地图实现特定场景视角的定位。
优先级 高
输入 点击登录
操作序列 （可结合流程图、UML图等方式来表达）
输出 切换到系统主界面。
补充说明
5.5.2.1.2 场景预案功能(特定场
景)
支持针对定位信息、视角信息进行预案保存。
即所见即所得的预案保存机制，并支持预案分组。
支持底部显示/隐藏场景预览画面。
可以实现特定场景快速切换。
名称、标识符 场景预案
功能描述 通过特定场景功能，用户可以迅速到达某一特定位置和
观察视角，从预先定义的角度观察场景。用户可以将多个特
定场景进行分组管理。
优先级 高
输入 点击某条特定场景记录
操作序列 （可结合流程图、UML图等方式来表达）
输出 将相机切换到相应位置。
补充说明
3
15.5.2.1.3 场景漫游功能（动画导
航）
支持可以实现配置预订路线对三维场景进行浏览。
支持底部显示/隐藏场景预览画面。
应用场景包括但不限于如下：
实现三维园区导览：进入宝鸡全景地图，然后可以快速定位到任意一个园区
（16个特定场景），浏览三维场景。
结合招商信息关联实现查询园区的相关信息，如园区的范围、园区介绍、基
本信息、总平面图、照片等。
实现每个园区可将重点企业保存成预案并建立漫游，实现场景快速切换。
实现可根据业务情况定义场景流程，完成信息汇报流程展示。
名称、标识符 场景漫游
功能描述 动画导航以动画的形式表现三维场景，通过预先定义的
动画路径，可以使用户对城市建设都有全面的了解。
动画导航列表中显示系统中可供查看的动画路径列表。
优先级 高
输入 点击某条动画导航记录
操作序列 （可结合流程图、UML图等方式来表达）
输出 播放相应的动画路径
补充说明
5.5.2.1.4 多视角预览
多比例尺、多角度的呈现信息。可实现城市数据浏览、漫游，支持鸟瞰、人视
角等任意视角查看。
名称、标识符 多视角预览
功能描述 灵活的运动控制模式：要求实现鼠标、键盘或游戏杆控
3
2制，用户可以在三维场景中前进、后退、左移、右移、左转、右
转，改变行走方向，升高、降低视点，俯仰角大小任意确定，且
方向转换画面流畅。
多种浏览方式：提供步行、飞行、定速巡航等浏览模式，
并能进行相关参数设置。
优先级 高
输入 鼠标（左中右键）和键盘操作
操作序列 （可结合流程图、UML图等方式来表达）
输出 三维场景相机点改变
补充说明
5.5.2.1.5 空间分析
可在系统中进行如下的量测：
距离测量：可测量任意点之间的水平距离和直线距离。
面积测量：实现投影面积的测量；实现地表面积的测量。
高度测量：可测量任意两点间的高差值，单位米。
名称、标识符 测量
功能描述 系统必须具备以下基本量算功能：测量任意点的坐标、点间的
水平距离、直线距离，测量地面面积。
优先级 高
输入 通过功能按键，点击场景，进行工具测量。
操作序列 （可结合流程图、UML图等方式来表达）
输出 测量区域呈现数值
补充说明
5.5.2.1.6 数据标绘
提供三维场景中点、线、面、特殊图标（POI标签）的标绘功能。
支持在三维场景添加POI热点。
支持热点属性编辑。
名称、标识符 数据标绘
功能描述 用户根据自己感兴趣的地点，进行信息标注，其他用户可以浏
览查看，从而方便信息的分享。
3
3POI自定义
优先级 高
输入 在场景位置点击添加
操作序列 （可结合流程图、UML图等方式来表达）
输出 弹出信息编辑界面
补充说明
5.5.2.1.7 土地利用查询
可在系统中叠加土地利用图层，支持查看各园区的土地利用现状、土地利用
规划以及土地出让情况。
名称、标识符 土地利用数据加载
功能描述 展示土地利用现状、土地利用规划以及土地出让情况
优先级 高
输入 勾选图层。
操作序列 （可结合流程图、UML图等方式来表达）
输出 实现土地利用现状的加载呈现。
补充说明
名称、标识符 土地利用数据查询
功能描述 展示土地利用现状、土地利用规划以及土地出让情况
优先级 高
输入 点选用地信息地块。
操作序列 （可结合流程图、UML图等方式来表达）
输出 弹出用地信息属性图层。
补充说明
5.5.2.1.8 园区规划成果查询
可在系统中叠加总规图、控规图等规划图层，可以查询规划图中的属性。比
如功能区块的属性等。
名称、标识符 园区规划成果加载
功能描述 对规划专业数据的专题分类显示。
优先级 高
3
4输入 勾选图层树。
操作序列 （可结合流程图、UML图等方式来表达）
输出 实现总规图、控规图的加载呈现。
补充说明
名称、标识符 园区规划成果查询
功能描述 对规划专业数据的信息查询。
优先级 高
输入 点选总规、控规信息地块。
操作序列 （可结合流程图、UML图等方式来表达）
输出 弹出用总规、控规属性图层。
补充说明
5.5.2.1.9 建筑属性信息查询
可在系统内的三维场景中显示园区内的建筑，并可查询建筑的基本属性（名
称、结构、年代等），及查看该建筑入住的企业，企业关联信息等。
并支持搜索企业信息定位到建筑。
名称、标识符 建筑属性信息
功能描述 通过选择属性查询键，就是在图中拾取所要查询的地物(模型)，
就能快速查询到该地物的属性内容（如建筑物名称、层数、高
度、建筑面积）。
同时显示该建筑存在的企业列表，点击某一企业可弹出信息图
层，呈现企业相关信息内容。
优先级 高
输入 点选一个模型/矢量对象。
操作序列 （可结合流程图、UML图等方式来表达）
输出 若选中模型或矢量数据，则显示选中地物的相关属性信息。
补充说明
3
55.5.2.1.10 重大项目信息查询
支持导入建设中重大项目规划模型，并根据“项目编号”关联相关建设信息
可在三维场景中快速查看园区的在建、竣工、投产项目的信息，并可查项目
的立项、合同、进度等当前状态。
名称、标识符 重大项目信息
功能描述 通过选择属性查询键，就是在图中拾取所要查询的重大项
目规划模型，就能快速查询到该规划模型的信息内容，包括：项
目编号、项目名称、立项时间、合同附件、当前进度。
优先级 高
输入 点选一个重大项目规划模型对象。
操作序列 （可结合流程图、UML图等方式来表达）
输出 若选中规划模型，则显示选中地物的相关信息内容。
补充说明
5.5.2.1.11 招商信息查询
园区介绍：介绍园区的环境优势、园区政策、入园项目介绍（按园区、按项目
属性）等。
招商项目信息：项目信息可按园区、按项目属性、项目的优惠政策查询。
优惠政策：总体优惠政策、按园区的优惠政策。
名称、标识符 招商信息
功能描述 通过选择属性查询键，就是在图中拾取所要查询的园区地
块，就能快速查询到该园区地块的信息内容，包括园区名称、所
在区县、园区规划面积、园区已建面积、园区招商面积、园区概
述、交通优势、配套优势、政策优势、园区产业分布、园区地址、
园区负责人、联系方式。
优先级 高
输入 点选一个园区地块对象。
操作序列 （可结合流程图、UML图等方式来表达）
输出 若选中园区地块，则显示选中地物的相关信息内容。
补充说明
3
65.5.2.1.12 环境监测信息查询
支持根据监测点的环境监测信息数据、地理坐标数据，实现三维场景呈现监
测点模型，并显示数据值。
名称、标识符 环境监测
功能描述 勾选环境监测信息图层，显示环境监测点列表，环境指标
结合地理位置信息在三维场景中飘浮呈现。
优先级 高
输入 勾选环境监测信息图层。
操作序列 （可结合流程图、UML图等方式来表达）
输出 环境指标结合地理位置信息在三维场景中飘浮呈现。
补充说明
5.5.2.1.13 媒体视频信息查询
支持在图层中获取媒体视频列表信息。
支持媒体视频在三维场景中呈现，可编辑位置信息。
支持根据摄像头图层中的摄像头信息，快速定位到场景。
支持查询摄像头信息快速弹出层，并显示实时视频监控图像。
名称、标识符 媒体视频
功能描述 勾选媒体视频信息图层，显示视频监控列表，对应“视频
图标”可在三维中呈现并实现贴合地面或建筑体。
优先级 高
输入 1、勾选媒体视频信息图层。
2、点选列表项。
3、点选媒体视频模型。
操作序列 （可结合流程图、UML图等方式来表达）
输出 1、显示视频监控列表。
2、快速定位到场景。
3、弹出层，显示对应ID的视频媒体流。
补充说明
5.5.2.1.14 统计分析信息查询
线状图分析：定义年度为X轴、经济指标为Y轴，16园区定义分色线状显示。
3
7饼状图分析：关联柱状图显示每个园区经济指标比例。
柱状图分析：关联区块图显示每个园区经济指标。
区块图分析：区块图基于地理位置底图进行区块划分，通过颜色深浅呈现产
值排名。
经济指标采用单选框过滤器，内容包括：投入、产值、单位面积产出、实缴税
费。
产业结构采用复选框过滤器，内容包括：汽车及零部件产业、钛及钛合金产
业、机床工具产业、石油装备产业、煤化工产业、食品产业、轨道交通产业、航空安
全装备产业、太阳能光伏产业。
实现方法：将三维模型隐藏，以园区边界为底边，进行区块图呈现，数值为高
度，拉起柱状体块，染色（色阶），柱子顶上标数字，饼状图已半透明图层方式叠加
在视角上方，线状图已图层方式面向界面悬浮呈现。
名称、标识符 统计分析信息查询
功能描述 通过统计分析编辑功能，实现经济指标、产业结构、统计项的
专题保存。支持多个专题保存。
通过统计分析查询功能，实现专题列表呈现，点击某一专题，
快速实现该专题的统计显示。
优先级 高
输入 1、点选统计分析信息查询编辑按键
2、点选统计分析信息查询功能按键
操作序列 （可结合流程图、UML图等方式来表达）
输出 环境指标结合地理位置信息在三维场景中飘浮呈现。
补充说明 1、点选统计分析信息查询按键，显示专题统计的删、查、改、增。
2、点选统计分析信息查询功能按键，显示专题统计列表，并点击列
表项，快速调用统计分析专题呈现。
5.5.2.2 功能权限控制
5.5.2.2.1 产业园区
统计：应用于园区管理部门，通过三维地理信息与业务信息关联，实现经济
指标统计分析与呈现。
招商：应用于园区对外招商，通过三维地理信息进行直观展示并调取信息图
层，实现相关政策信息、地块信息、配套信息的综合信息呈现。
3
8规划：应用于园区规划部门，通过三维地理信息系统结合总规图、控规图的
加载与管理，实现园区地理信息应用的综合规划与管理。
5.5.2.2.2 工信局
综合监管：实现对各个园区的完整权限管控，主要应用于重大项目的信息监
管、经济体系的结构分析、总体规划的综合管控。
5.5.2.2.3 公众发布
互联网发布：应用于三维地图的展示与发布，嵌入至门户网站，实现对园区
现状外貌实现直观展示。
3
96 软硬件或其他外部系统接口需求
6.1 用户界面
用户界面是程序中用户能看见并与之交互作用的部分,设计一个好的用户界
面是非常重要的,本设计将为用户提供美观,大方,直观,操作简单的具备Windows
风格的用户界面。
界面布局：顶部菜单栏、左部图层栏、中心区域显示地图栏。
6.2 硬件需求
6.2.1 硬件配置需求
最低配置 推荐配置
16核E5处理器
8核E5处理器
32GB内存
16GB内存
服务器 1.2TB SAS硬盘
400GB SAS硬盘
80GB SSD
Windows Server操作系统
Windows Server操作系统
I3处理器 I7处理器
4GB内存 8GB内存
PC 500GB SATA硬盘 1TB SATA硬盘
2GB独立显卡 4GB独立显卡
Windows操作系统 Windows操作系统
四核处理器 四核处理器
2GB内存 4GB内存
移动端
32GB硬盘 64GB硬盘
Android 4.4操作系统 Android 4.4操作系统
6.2.2 服务器配置需求分析报告
测试项 类值 16GB 32GB
平均
事物平均响应时间 0.126（ATRT） 0.064（ATRT）
4
01157.765 1894.249
（ATRT）&每秒点击
数（HPS） 0.019（ATRT） 0.008（ATRT）
标准偏差值
90.476 28.625
平均 44587192.43 72994615.61
吞吐量
（Thougnput）
标准偏差值 3477781.653 1087418.385
平均 1157.795 1895.52
每秒响应数
标准偏差值 90.476 28.625
测试数据：三维场景、数据量1.6G、模型条目5667、贴图条数64650
虚拟用户：150
运行时间：12小时
带宽：1000M
测试工具：LoadRunner8.1
测试方法：对模型和贴图的名称属性值进行顺序访问，在开启缓存情况
下，能对每一条数据多次访问，确保数据进入缓存。
结论：
（ATRT）值越小说明平均值越大，表示：执行效率越高
标准偏差值越小说明原始数据分布比较集中，表示：稳定性更强
6.3 网络需求
为适应系统信息化的发展，满足日益增长的通信需求和网络的稳定运行，
“综合信息服务平台”建设比传统信息化建设有更高的要求，主要表现在如下几
个方面。
网络延迟：综合监管业务应小于80ms、园区业务应小于200ms、公众发布应
小于400ms。
预测响应时间：40ms
可靠性/可用性:需保障系统(包含路由器、核心层交换机、汇聚层交换机
4
1等设备)不停机运行。
伸缩性：系统能适应用户不断增长的需求。
6.4 输入输出要求
本系统主要用途之一是建立一个城市空间信息的高效集成的城市三维模拟
平台，提供在三维可视化环境中的信息查询、统计和分析功能，从而为各级领导
提供决策支持综合监管。作为三维模型和规划数据的集成和共享平台，本系统提
供了丰富多样的数据接口，确保甲方用户关注的数据都能在本系统集成。同时，
为了保证各平台间数据的正常对接，本系统也对数据的输入、输出接口做了规范
性要求。
6.4.1 数据输入要求
经过深入的需求调研，本系统需要集成的数据主要有矢量空间数据、关系型
数据库属性数据、各类附件数据。具体要求如下：
6.4.1.1 矢量的空间数据
矢量空间数据存储于空间数据库中，通过空间数据库引擎存取。数字城市信
息系统同样通过获取空间矢量数据，并叠加到三维场景中显示，同时也可查询矢
量数据自身的属性信息。所有的矢量数据必须基于统一的坐标系，确保各类矢量
数据的空间位置关系正确。本系统也支持经纬度坐标矢量数据。
矢量数据名称 地图及属性资料 数据要求说明
地形图最好为二底图；
接图表中地形图编号方式必须明确具体；
地形图 地形图（比例尺: 1:500）
城市建筑、各种部件必须分图层存储管理，否
则无法正确提取并开展业务应用。
所有图件应该有准确坐标；
总体规划图
规划图 这些图件必须为CAD文件或SHP文件；
控制性详细规划图
有准确道路坐标及其他道路信息。
6.4.1.2 业务附件数据
包括各类图片、文档、视频信息。本系统对此类数据无特殊要求，但是，为了
4
2确保附件能够被正常打开，系统客户端需安装正确的附件查看软件，例如，客户
端必须安装Offcie Word2007才能正常查阅.docx文档，必须安装正确的视频解码
器才能正常观看部分avi视频文件。
6.4.2 数据输出要求
系统用户较多、用途较广，因此对数据输出的形式、内容也有一定的技术要
求。
6.4.2.1 控件要求
本系统为乙方根据甲方需求定制开发而成，综合运用了乙方大量核心技术，
尤其三维渲染引擎技术、网络流媒体技术、空间索引调度技术等，上述技术的外
在体现就是本系统的核心部分-CityMaker Network三维控件。正是通过三维控件
才能实现海量三维数据的动态调度、实现GIS空间数据的可视化处理、实现城市
级精美场景的网络浏览。因此，任何需要使用本系统成果的客户端用户，都必须
安装CityMaker Network三维控件，才能确保三维及属性信息的正常获取和显示
6.4.2.2 性能要求
性能要求主要分为两部分，一是软件自身的运行性能要求，二是软件对硬件
的性能要求。
本系统的用途是为了给规划设计和管理人员决策支持，大部分用户的计算机
操作水平为一般水平，因此本系统要做到操作简便、交互友好。本系统的三维调
度能力必须优越，在打开大场景（50平方公里以上）时，必须采用动态调度技术，
在浏览的过程中无明显的延迟感，在使用高级分析功能时，也不能出现严重的卡
机现象，要确保各个功能操作平滑、反应快速。
本系统集先进的三维渲染技术、网络流媒体技术、空间索引调度技术于一身
但在实际应用中不能对硬件性能要求过高，要能够在目前的主流计算机配置上流
畅的运行。
6.4.2.3 功能要求
本系统是一个数据集成与共享的平台，三维数据本身能够为各项业务提供决
策支持，各种属性信息也能够辅助各类用户开展业务应用。但是，各类数据的使
用要有相应的功能支持，具体如下：
图像数据输出功能：在业务办理的过程中，业务人员经常会需要城市建设现
4
3状、重大项目查询、规划等多种图像数据，用于工作汇报、业务公示等用途。这就
要求本系统必须提供相应的截图功能，使得用户可以很方便地生成城市现状、地
形地貌、未来规划、截图。
属性数据输出功能：除了三维模型数据，本系统还集成了大量的业务属性数
据，对各类用户都有极大的业务应用价值。各类用户除了可以在本系统浏览这些
属性信息以外，还可以通过数据导出功能，将自己关注的属性信息保存为Excel
文件，方便下次调阅，或作为自己工作报告中的业务资料。
6.4.2.4 权限要求
本系统的用户众多，涉及到甲方单位的各个部门，集成的业务数据也是来源
于各个业务部门，这就对软件的权限管理提出了较高的要求。除了可以控制用户
的系统使用权限、功能使用权限外，还要可以控制用户的业务数据访问权限。对
于权限的配置要简便易行，且只有系统管理员才能进行用户的权限配置。
6.4.2.5 接口要求
本系统作为一个开放的平台，各个部门都可调用，将来也可与其它平台进行
无缝对接，数据的输出必须通过数据接口，各类数据接口都由系统管理员统一配
置管理。
6.5 数据管理能力要求
本系统建成后，将集中管理影像、地形数据、城市建筑、景观、小品、植被等三
维模型数据，在系统的后期应用中还将逐渐增加各类业务信息、附件数据，最终
系统需要管理的各类数据将达到TB级别。系统必须具备相应的数据管理能力。
首先，系统必须具备海量三维模型数据的生产与发布能力。同时，系统必须
具备增量发布功能，使得系统后期数据维护更加简便。
其次，系统应具有高效的空间索引机制，使得海量三维模型数据能被高效地
存储与读取，保证三维浏览性能。
最后，系统应具有完善的数据库管理功能，能够方便的对用户、权限、用户留
言、项目信息等进行管理。
4
47 其他非功能需求
7.1 性能需求
7.1.1 处理能力
系统处理能力主要考虑系统能承载的最大并发用户数，按照实际情况的规划
系统至少能承载的最大并发用户数要求达到100。
7.1.2 响应时间
为了能够快捷地提供查询服务，系统应该能够快速地响应查询请求。用户最
终得到结果的响应时间除了与系统响应速度有关外，还与网络状况有关。以提出
的是对查询响应速度的需求：
时间段 种类 响应时间(豪秒)
简单查询 1157
平时
复杂查询 1894
简单查询 1540
查询高峰
复杂查询 2860
注：简单查询是指涉及单个条件的严格匹配查询；复杂查询是指涉及多个条
件，或者使用模糊匹配的查询及统计；查询高峰指并发用户高于系统支持最大并
发用户的60%时。
7.1.3 稳定性和先进性
系统运行必须稳定、可靠，并能够充分理解和把握信息技术的发展趋势，采
用先进的技术，如LOD技术，提高系统的性能。
7.1.4 数据的标准化、开放性、通用性
系统必须具有统一的技术标准，并可和行业内其他软件进行数据无损交换和
协同工作。
7.1.5 实用性
系统要充分考虑应用和维护的方便性、灵活性，提供简洁、方便的操作方式
和可视化操作界面。
4
57.1.6 逼真画效
系统必须支持烘培材质和多层纹理，光影真实，并能支持动态贴图、动态水
面等多种画面特效。
7.1.7 支持海量数据动态调度
系统必须支持城市级三维场景仿真数据的快速加载和高速运行，具备服务器
群集系统解决方案，且对主流硬件兼容性好。
7.1.8 支持网络应用
软件平台支持B/S网络解决方案，并且支持主流的办公室计算机，使各类行
业用户可按照设定权限共享和使用数据。
7.1.9 多源数据集成
系统能够整合遥感卫星影像、地形、三维模型等基础地理信息数据。
7.1.10 支持二次开发
系统必须具有灵活方便的二次开发接口，以便拓展行业应用的广度和深度，
使城市信息数据可应用到数字城市的各相关行业。
7.1.11 数据管理
系统必须支持三维数据集中存储，并具有完善的权限管理机制；同时系统还
必须支持海量数据的增量更新和维护，且客户端可以立即获得更新后的数据。
7.1.12 保证系统和数据安全
系统必须保证系统与数据的安全性。
7.1.13 时间特性要求
本系统为网络架构，所有数据均通过政府内部局域网传输，在客户端进行三
维可视化和信息展示。因此，本系统对数据的网络传输速度有较高的要求，同时
本系统也通过技术手段实现数据高效、无损地传输，并在客户端进行高效地解析
和应用。
4
67.1.14 系统灵活性要求
本系统为跨平台设计，Server端软件可灵活部署于Windows系统服务器和
Unix系统服务器，Clinet端软件可运行于任何基于IE内核的浏览器。各软件均可
保证长期、稳定运行，且在更换平台时确保数据的无损移植。
在开发过程中，乙方将根据甲方提交的《软件与数据问题报告》，及时调整软
件开发计划，确保软件按设计目标顺利实施。
本系统为乙方公司自主研发产品，拥有该产品的自主知识产权，可针对甲方
的合理需求进行功能上的调整。当软件设计方案确定后，如果甲方有任何操作方
式调整、系统接口变化调整等需求时，需提交《软件需求调整报告》，乙方将根据
报告的内容，就其合理要求纳入到软件开发计划当中。
7.2 安全性需求
系统在设计开发时，充分考虑用户的具体情况及使用操作，不但要理论上可
行，更重要的是实际上可用，更好地适应用户需求。同时要把故障率降到最低，确
保系统稳定可靠，系统具有高MBTF(平均无故障时间) 和低MTBR（平均无故障
率），系统提供了容错设计，有故障检测和恢复手段。
7.3 扩展性需求
系统建设采用先进的成熟技术，建立严密、体系化的系统管理、应用平台，应
具有良好的分层设计，整体系统扩充性能良好，能够根据业务的发展或变更，在
保持现有业务处理不受影响的前提下，具有持续扩充功能、适度变化的能力。
7.4 开放性需求
7.4.1 系统开放性
系统支持开放SDK，系统应具灵活、可靠、方便的扩容和升级性能。所有这些
都要求系统提供足够的手段进行功能的调整和扩充。而要实现这一点，通过系统
的开放性来完成，系统的功能设计、网络体系结构和通信协议，遵循国际和国内
标准规范及相关规定，方便加入和减少系统的模块，通过软件的修补、替换完成
系统的升级和更新换代。也便于与其它系统实现相互通信。
系统SDK的二次开发包，包括8个COM组件、200多个接口类，4000多个
方法和属性，同时包含详细的帮助文档和样例程序，为应用开发者提供了拓展空
4
7间。
主要技术参数如下：
开发语言支持 C#、VB、C++、JavaScript
渲染系统支持 Direct3D、OpenGL、OpenGL ES
1 兼容性 支持主流浏览器 IE、 Chrome、 Maxthon、 Firefox、 Safari
跨操作系统 Windows、Windows64位、IOS、Android
数据库支持 MySQL、Oracle、SQLServer、Firebird、SQLite
矢量 SHP，DWG, ArcSDE, WFS, Oracle Spatial, Postgis、GDB
数据 栅格 IMG, GeoTiff, ECW, Oracle GeoRaster, WMS, WMTS
2
互操作性 模型 OSG, X file, Collada, SKP、FBX
贴图 PNG, JPG, DDS, BMP, TIFF
支持创建、删除、编辑数据源DataSource、数据集DataSet、要素类
FeatureClass和要素对象Feature；
编辑数据库结构
支持自定义时空坐标系、域Domain、属性字段Field；
要素类FeatureClass支持子类型SubType和附件Attachment；
支持创建属性索引DBIndex、空间索引GridIndex和渲染索引
编辑索引
3 开放性 RenderIndex来优化性能；
编辑要素 支持通过IGeometry编辑几何对象，包括平移、旋转、缩放、顶点编辑。
编辑模型 支持通过IModel编辑模型，包括顶点坐标、纹理坐标、颜色、法向、材质
支持通过IImage编辑贴图，支持各种静态图片格式和序列贴图，支持压缩，
编辑贴图
格式转换、调整分辨率甚至修改像素颜色等操作。
二三维
4 二三维一体化的几何建模和空间分析算法，完全符合OGC标准
一体化
时空属一 基于时空属的查询：IQueryFilter、ISpatialFilter、ITemporalFilter；
5
体化 要素类支持时态，每个要素可以有多个时态副本，可以实现历史快照和时间轴。
GviFdeGeometry组件提供大量方便实用的三维空间分析接口：
IRelationalOperator3D（空间关系判断）
IProximityOperator（空间距离计算）
6 空间分析
ITopologicalOperator3D（空间拓扑计算）
ITerrainAnalyse（地形分析计算）
IGeometryConvert（几何对象之间的转换）
7.4.2 数据开放性
系统数据支持主流格式输入与输出，具体如下：
7.4.2.1 输入格式
支持点、线、面矢量数据和数据服务，还支持模型、纹理、影像等多种格式数
4
8据。
模型格式：OSG、X、DAE、MDB+OSG、SHP+X、XML+OSG
矢量数据：SHP、DXF、DWG
数据服务：WFS、WMS、WMTS、ArcSDE
图片格式：JPG、PNG、TIF、DDS、BMP
7.4.2.2 输出格式
FDB、FBX、3DS、X、OSG
7.5 兼容性需求
系统三维场景支持B/S架构发布，基于Activex控件实现场景及功能加载。
综合考虑浏览器兼容性，需支持如下浏览器版本。
IE ：6及以上
chrome：40及以上
火狐：4.0及以上
360：5.1.2及以上
7.6 故障处理要求
7.6.1 数据备份机制
系统应建立完善的运行保障机制，当出现软硬件故障时能够迅速恢复系统服
务。数据是系统的血液，任何情况下，保障数据的安全对于系统保持健康运行都
具有决定性的意义，对于软硬件故障的处理就是对数据的备份与还原工作。完善
的数据备份机制，是保障数据安全、快速应对故障事件的重要手段之一。
本系统的数据主要分为三维模型数据和业务属性数据两种。三维模型数据量
较大，且更新频率较低，因此只需定期进行数据备份即可；业务属性数据量小，但
更新频率较高，每天产生变化的业务属性数据量不会很大，在需要数据恢复时，
要求恢复时间尽可能短，因此，系统采用自动备份机制，每天都自动进行业务属
性数据备份。当然，系统管理员也可自定义自动备份的时间间隔。
系统应该建立定期的数据备份计划，每周一个备份循环。周六或周日进行完
全备份，备份内容包括三维模型数据和业务属性数据，其它工作日仅备份业务属
性数据。具体计划如下表所示：
周六 周日 周一 周二 周三 周四 周五
4
9完全备份 属性备份 属性备份 属性备份 属性备份 属性备份
为防止诸如地震、火灾、水灾及战争等不可抗拒的外来因素对数据备份介质
的永久性损坏而带来的数据损失，备份数据的硬拷贝介质应该进行周期性的复制
并异地存放，以最大限度地保障数据的安全性。
7.6.2 数据恢复机制
无论是采用手工方式，还是通过计算机程序对数据库中的数据进行修改，都
有可能导致数据错误的发生。当发生数据错误时，系统应该能够及时恢复到正常
服务状态。
经过数据备份机制，系统已经记录了数据库的历史版本信息，当发生意外故
障时，系统管理员可迅速调取所需的历史版本数据，并快速回复数据库到相应的
正常运行状态。
7.7 项目管理和质量控制要求
乙方需提供对项目跟踪管理的实施细则，详尽列出所需完成的工作内容以及
各个阶段的时间表。
在项目实施过程中，应能够及时提供项目进展情况，应能够实时提供项目实
施统计数据，乙方需要对如何实现自动统计功能提供详细说明，统计的内容应包
括模型数量的统计、几何多边形的统计、纹理贴图的统计。
乙方应采取严格的质量控制措施和过程控制流程，形成模型成果检查质量规
范和质量控制标准，提供三维模型检查工具，并将模型成果数据导入工业级三维
软件中检查。
5
0
