1 引言
1.1 编写目的

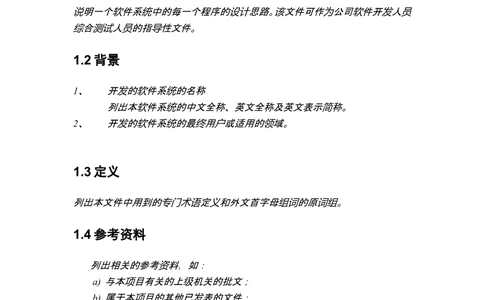

说明一个软件系统中的每一个程序的设计思路。该文件可作为公司软件开发人员
综合测试人员的指导性文件。
1.2 背景
1、 开发的软件系统的名称
列出本软件系统的中文全称、英文全称及英文表示简称。
2、 开发的软件系统的最终用户或适用的领域。
1.3 定义
列出本文件中用到的专门术语定义和外文首字母组词的原词组。
1.4 参考资料
列出相关的参考资料，如：
a) 与本项目有关的上级机关的批文；
b) 属于本项目的其他已发表的文件；
c) 本文件中各处引用的文件、资料，包括所需用到的软件开发标准；
d) 与该项目工作产品有关的法律法规要求。
列出这些文件资料的标题、文件编号、作者、发表日期和出版单位等，说
明能够得到这些文件资料的来源。
中创软件工程股份有限公司 第 3 页 共 11 页×××项目详细设计说明书
2 总体设计
2.1 源码目标码组织
2.1.1 多项目管理
对于需要划分多个子项目的项目，必须对各子项目划分及源码组织方式进行描述
2.1.2 模块的组织
给出系统中各模块的划分及相互之间的依赖关系。
例如：
授权管理 界面控制
用户认证
用户管理 组管理
监控
审计 维护管理界面
权限相关子领域依赖关系
给出对系统子系统模块及包的组织的详细说明。
模块名 模块发布名称 模块说明
权限管理 cvicse-rbac.jar 负责系统的认证及授权
中创软件工程股份有限公司 第 4 页 共 11 页×××项目详细设计说明书
2.1.3 包的组织
模块名 包路径 包的说明
权限管理 com.cvicse.rbac
其中：包路径的定义及描述要求如下：
（1） 命名规则：com.cvicse.产品名称. + “子包名称”；用户有特殊
要求的情况下可以不遵循该规则。[注：该部分内容是否由企管部统一
管理？]
（2） 各产品必须在上述描述的系统包内划分 package. 系统内的通用
包内的内容由系统自己决定,通用包命名为common。
（3） 在设计文档中必须清楚地进行定义，并描述各 package之间的依
赖关系。
（4） 要求在每个包的路径下利用package.html 描述该包的涵盖的领
域说明，并作为配置项进行管理。
包描述的层次必须能够满足项目组内每个成员理解的需要。
2.1.4 层次的划分
给出对系统中业务层、控制层、展现层等各层次的说明及各层次之间关系的说明
2.1.5 界面源码存放路径
资源为（如JSP、CSS等）
给出对各系统、子系统、模块的JSP/CSS/图片存放路径统一的处理要求和约束
条件。
模块名称 路径 路径的说明
中创软件工程股份有限公司 第 5 页 共 11 页×××项目详细设计说明书
2.2 共性设计
在此章节，对项目中用到的各构件的共性部分，进行设计说明。
对于Action及ActionForm的描述限制于Struts开发，其它内容适用于J2EE
开发。
该部分设计要求至少包括如下内容：
（1） 采用的整体框架模式，各技术层次源码划分及组织规则，必须明确各
个层次的相关职责。如MVC框架，必须描述清楚M、V、C各元素的代码组织
方式及命名规则机制则必须写清楚。再如：如在实现中曾家BO
（BusinessObject）层面或DAO层面，必须对其承担的职责进行清晰的划分。
DAO对于CRUD操作的命名规则进行清晰描述。
（2） 事务处理模式
（3） 日志处理模式
（4） 异常处理模式
（5） 错误信息处理模式
（6） 数据库资源获取规则
（7） 界面模式及界面展现约束
（8） 配置文件要求
（9） 通用业务处理模式，包括分页处理等等
如struts，给出对struts配置文件的说明和统一的处理要求和约束条件，如
模块化建义、ActionMapping等。
3 系统功能设计
设计原则是代码文档一体化，尽量利用Java Doc 来描述详细设计。
在本章节对系统的各子系统、模块进行设计说明。
每一小节，就是一个子系统模块的详细设计。
中创软件工程股份有限公司 第 6 页 共 11 页×××项目详细设计说明书
3.1Xxxxx 模块
3.1.1 功能概述
3.1.2 页面流
3.1.2.1 xxxx jsp [尽量在原型中进行描述]
3.1.2.2原型界面
在此仅需指明相关路径。
3.1.2.3查询条件
在该区域：说明对应的提交路径， 必须说明HIDDEN等特殊需要描述的内容
输 入 名称 类型 是否可 校验规 匹配条 说明[包括默认值]
Label 空 则 件
认 可 年 不可 =
度
船 级 社 不可 =
国籍
注：
FORM 表单元素类型说明：
HIDDEN
TEXT: 文本输入框，默认情况下与数据库的对应字段
SELECT: SELECT 必须说明是否需要参数标签，如果需要则描述为
SELECT[标签名称]，如果包括检索条件则表示为 SELECT[标签名称，条件]
CHECKBOX
TEXTAREA
BUTTON
RADIO
HIDDEN
FILE
PASSWORD
校验规则说明：
中创软件工程股份有限公司 第 7 页 共 11 页×××项目详细设计说明书
DECIMAL(16,2，正负号) ，其中+或-表示允许输入正负号，如Decimal(16,2)，
表 示 可 输 入 正 负 号 . Decimal(16,2,+) 表 示 不 允 许 输 入 负 号 ，
DECIMAL(16,2,-), 表示只能输入负号
MONEY(10,2,正负号)： 与DECIMAL的输入校验相同。
DATE(YYYY-MM-DD)
DATETIME(YYYY-MM-DD HH:MI:SS)
TIME(HH:MI:SS)
EMAIL： 电子邮件
TELEPHONE： 座机电话，输入模式位 0531-2963478 6462
MOBILEPHONE： 移动电话，全数字输入，不超过11位
IDCARD :身份证号码
TEXT[5,10] 最小输入5个字符，最大可输入10个字符，默认情况下与对应数
据结构的字段长度相同。对于数据结构固定长度 char的字段，其表示方式为
TEXT[10,10]，表示输入的字符数必须为10个字符。 对于没有最小字符串限制的
输入表示为 TEXT[10].
领域内可根据自己的需要定义相应的规则，
匹配条件：
%Like 表示右匹配，
%like% 表示中间匹配，
Like% 表示右匹配
=
>
<
<>
说明： 其它需要注释的项目
3.1.2.4查询结果列表
列表的排序方式
内容标题内容分步【居中、居左、居右】模式
信息项目 格式 说明
中创软件工程股份有限公司 第 8 页 共 11 页×××项目详细设计说明书
3.1.2.5保存更新项目
该区域明确对应的ActionPath
对于该部分内容，如果存在界面原型，则该部分内容仅需描述HIDDEN变量或
其它特殊校验的输入项目说明。
输 入 名 类型 是否必输 校 验 规 说明
Label 称 则
Hidden 必输
TEXT 可输
Select[
标签名]
备注：凡是不再此描述的内容，参照界面原型及数据库设计要求。
3.1.2.6其它URL[非FORM]关联关系
连接 名称 连接的URI 相关参数 展现模式 说明
连接名称：表示连接对象的展示名称或展示内容所在HTML TABLE的column名称
如
展示新闻, 则连接的名称
为“展示新闻”。
再如，展示新闻标题列表，根据新闻标题可连接到对应的新闻。则
连接的名称为“新闻标题”。
相关参数：必须说明参数的名称
展现模式：模式对话框、非模式对话框、新窗口、当前窗口
说 明：其他需要说明的内容。
中创软件工程股份有限公司 第 9 页 共 11 页×××项目详细设计说明书
3.1.2.7界面处理提交前动作说明[针对FORM提交]
该部分内容仅描述界面相关的动作处理，如涉及的输入关联的逻辑校验，客户端
数值计算等。
动作名称 处理说明 其它说明
保存
3.1.3java 类说明
类型 类名称 功能简述
3.1.4 业务逻辑处理说明
注：该部分内容建议在Action中进行描述，除非需要更加细节的阐述
处理时序[对于相类似的处理，可以在概要设计中进行说明，在此仅仅参照概
要设计即可]
对于复杂的逻辑，需要利用活动图进行描述
（1） 清楚描述不同的条件分支
（2） 清楚的描述对于状态或标志的更改
（3） 描述清楚业务执行过程中需要操作的DAO对象及相关的操作
（4） 错误处理描述[建立统一的出错信息表]
（5） 提示信息描述
（6） 可以利用UML的活动图描述业务逻辑或时序图对对象间的协作进行描
中创软件工程股份有限公司 第 10 页 共 11 页×××项目详细设计说明书
述。
条件 涉及的DAO 对于数据库状 出错提示 成功信息
态的改变
3.1.5 业务代码设计
XX代码
项目 说明
规范目标 用于对货票属性进行编码规范化管理
编码规则 1位字符，规则如下：
0或空格-普通货票、1－国际联运、2－水路联运、3－军用后付
取值范围 可空格或者0、1、2、3
字段名称 HPSX
数据类型 Char(1)
使用范围 集装箱系统
数据维护 当货票属性代码变更时，由铁道部电子中心负责统一维护，保证数
据的一致性。可通过数据库的数据维护功能来实现，不能在应用系
统中单独设立维护模块来维护。
规范来源 行业标准
3.1.6 标签设计[应涵盖系统中所有状态]
应用范围： 利用电子商务事业部开发cvicse-commons.jar 包
参数设计： 参数的名称与表名相对应
序 标签中文 标签名称 标 签 类 数据定义 使用说明
号 名称 型
1 船舶航线 tagCbhx config 1|国内； 2|国际；3|港澳
