文档内容
商密
文档编号 版本 A1 密级
A
XX公司xx事业部 项目名称 Xxx系统
项目来源
DR-RD-020(V1.1)

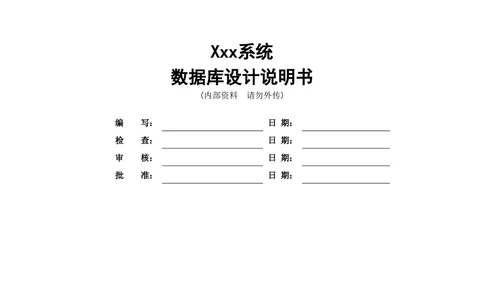

Xxx系统
数据库设计说明书
(内部资料 请勿外传)
编 写： 日 期：
检 查： 日 期：
审 核： 日 期：
批 准： 日 期：
XX 公司
版权所有 不得复制
XXX系统.....................................................................................................................................................1数据库设计说明书...................................................................................................................................1
1 引言...................................................................................................................................................2
1.1 编写目的...................................................................................................................................2
1.2 术语表.......................................................................................................................................2
1.3 参考资料...................................................................................................................................3
2 数据库环境说明...............................................................................................................................3
3 数据库的命名规则...........................................................................................................................3
4 逻辑设计...........................................................................................................................................3

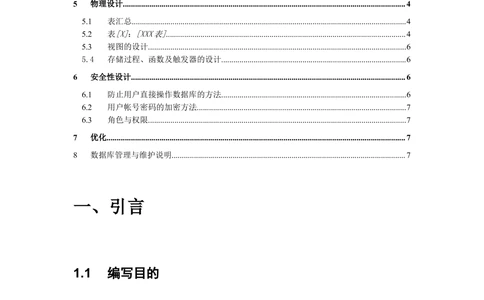

5 物理设计...........................................................................................................................................4
5.1 表汇总.......................................................................................................................................4
5.2 表[X]：[XXX表]......................................................................................................................4
5.3 视图的设计...............................................................................................................................6
5.4 存储过程、函数及触发器的设计...........................................................................................6
6 安全性设计.......................................................................................................................................6
6.1 防止用户直接操作数据库的方法...........................................................................................6
6.2 用户帐号密码的加密方法.......................................................................................................7
6.3 角色与权限...............................................................................................................................7
7 优化...................................................................................................................................................7
8 数据库管理与维护说明...................................................................................................................7
一、引言
1.1 编写目的
例如：本文档是xx系统概要设计文档的组成部分，编写数据库设计文档的目的是：明确
数据库的表名、字段名等数据信息，用来指导后期的数据库脚本的开发，本文档遵循《xx数据
库设计和开发规范》。本文档的读者对象是需求人员、系统设计人员、开发人员、测试人员。
1.2 术语表
定义系统或产品中涉及的重要术语，为读者在阅读文档时提供必要的参考信息。
序号 术语或缩略语 说明性定义1 PM Project Manager,项目经理
2
1.3 参考资料
列出有关资料的名称、作者、文件编号或版本等。参考资料包括：
a．需求说明书、架构设计说明书等；
b．本项目的其他已发表的文件；
c．引用文件、资料、软件开发标准等。
资料名称 作者 文件编号、版本 资料存放地点
二、需求规约
提示：本部分完成此数据库系统业务描述和需求分析
2.1 业务描述
提示：本部分完成此数据库系统的业务描述，例如：
（1）数据库系统创建的背景
（2）数据库系统要解决的问题
（3）数据库系统要完成的业务流程及工作内容
（4）揭示该数据库的资源需求和设计约束
2.2 需求分析
提示：本部分完成此数据库系统的需求分析，例如：
（1） 分析该业务流程的内在联系
（2） 业务流程各个节点的依赖关系在数据上的反映
（3） 揭示创建此数据库系统的目的、目标、已知条件
（4） 将业务流程节点抽象成数据库对象三、数据库环境说明
提示：
（1）说明所采用的数据库系统，设计工具，编程工具等
（2）详细配置
例如：
数据库实 数据库系 数据库部 数据库设 数据库存放位 说明
例 统 署环境 计工具 置
实例名，文 名称：如 软硬件、网 例 如 ： 存放位置，绝对 实例用途说明
件名 MySql ，版 络环境 pb,visio,rose 路径/相对路径
本：4.0

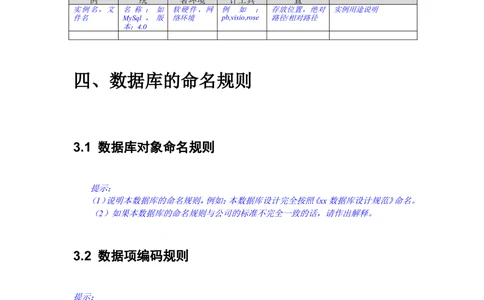

四、数据库的命名规则
3.1 数据库对象命名规则
提示：
（1）说明本数据库的命名规则，例如：本数据库设计完全按照《xx数据库设计规范》命名。
（2）如果本数据库的命名规则与公司的标准不完全一致的话，请作出解释。
3.2 数据项编码规则
提示：
说明本数据库数据项的编码规则，例如：
学号：班号+班内序号（两位整数00-99）
五、逻辑设计
提示：数据库设计人员根据需求文档，创建与数据库相关的那部分实体关系图（ERD）。如果采用面向对象方法（OOAD），这里实体相当于类（class）。
例如：
合作伙伴
运营商
partner_sett_rels coop_rels
合同：1
inhr_partner_sp 合同模板
inhr_partner_cp
partner_sett_order
coop_settl_order
服务提供商 内容提供商
结算帐单
sp_coop_rels cp_coop_rels settle_order_rels
结算规则
合同：2
六、物理设计
提示：
（1）主要是设计表结构。一般地，实体对应于表，实体的属性对应于表的列，实体之间的
关系成为表的约束。逻辑设计中的实体大部分可以转换成物理设计中的表，但是它们并不一
定是一一对应的。
（2）对表结构进行规范化处理（第三范式）。
5.1 表汇总
表名 功能说明
表A
表B
表C5.2 表[X]：[XXX表]
表的索引: 索引是否建立要根据具体的业务需求来确定。
允许为空：不填的表示为“是”。
唯一：不填的表示为“是”。
表的记录数和增长量：根据具体的业务需求确定。增长量应确定单位时间如果量大可以
按每天,如果不大可以按每月。
表字段的区别度：主要是考虑到将来在此字段上建立索引类型选择时作为参考,当字段
值唯一时可以不考虑,当字段值不唯一时,估算一个区别度,近似即
可。例如：如果一个表的NAME字段有共2000个值,其中有1999个不
同值,1999/2000=0.99 越接近1区别度越高,反之区别度越低。
表的并发：根据具体的业务需求预测表的并发。
表名
数据库用户
主键
其他排序字段
索引字段
序号 字段名称 数据类型（精 允许为 唯一 区别度 默认值 约束条件/说明
度范围） 空Y/N Y/N
此表 [字段名 [数据类型] [Y/N] [Y/N] [ 高 / 主键、外键，字段
格的 称] 中/低] 含义，相关说明等
序
号，
与数
据库
的序
号无
关
sql脚本 CREATE TABLE [XXX表名]
(
[字段名称] [数据类型] [NOT NULL /NULL]
, [字段名称] [数据类型] [NOT NULL /NULL]
, [字段名称] [数据类型] [NOT NULL /NULL]
, [字段名称] [数据类型] [NOT NULL /NULL]
, CONSTRAINT PK_[XXX表名]_[XXX表字段] PRIMARY KEY ([字段名称])
) type = INNODB;
ALTER TABLE [XXX表名] ADD CONSTRAINT FK_[XXX表名]_[YYY表名]_[XXX表字
段]
FOREIGN KEY ([字段名称]) REFERENCES [YYY表名] ([字段名称])
CREATE INDEX [索引名] ON [XXX表名] ([字段名称])
记录数 [此表的记录数]
增长量 [此表的增长量]
表的并发 [此表的并发程度]
补充说明 [补充说明]5.3 视图的设计
[根据XXX产品的概要设计文档来确定。
视图的命名按照《xx数据库设计规范》中关于视图的命名规范命名。
视图的设计应注意以下几点:
1 尽量减少列中使用的公式。
2 去掉所有不必要的列。
3 不要使同一个文档属于多个分类。
4 避免使用表单公式。]
5.4 存储过程、函数及触发器的设计
[存储过程及触发器的命名按照《xx数据库设计规范》中关于存储过程及触发器的命名
规范命名。
存储过程：根据具体得业务逻辑确定输入参数个数，类型,确定对哪几个表进行何种作。
在定义存储过程时，要使用其完成单一、相对集中的任务，不要定义已由其他
提供功能的过程。例如：不要定义强制数据完整性的过程（使用完整性约束）。
函数 ：函数与存储过程非常相似，它也是存储在数据库中的对象。但是可以在SQL
命令中使用函数。就好像建立自己的substr函数一样
触发器 ：触发器是存储在数据库中的程序，它在某一特定事件发生时执行。这些程序
可以用PL/SQL和java语言编写，也可以用作c语言的调用，数据库允许用户
定义这些程序，然后在相关的表，视图或者数据库动作执行insert，update
或delete语句时执行。]
七、安全性设计
提示：提高软件系统的安全性应当从“管理”和“设计”两方面着手。这里仅考虑数据
库的安全性设计。
例如：应用级的用户帐号密码不能与数据库相同，防止用户直接操作数据库。用户只能
用帐号登陆到应用软件，通过应用软件访问数据库，而没有其它途径操作数据库。6.1 防止用户直接操作数据库的方法
提示：用户只能用帐号登陆到应用软件，通过应用软件访问数据库，而没有其他途径操
作数据库。
6.2 用户帐号密码的加密方法
提示：对用户帐号的密码进行加密处理，确保在任何地方都不会出现密码的明文。
例如：用户帐号采用MD5进行数据加密后再录入数据库，以防止任何地方密码的安全
性要求。
6.3 角色与权限
提示：确定每个角色对数据库表的操作权限，如创建、检索、更新、删除等。每个角色拥有
刚好能够完成任务的权限，不多也不少。在应用时再为用户分配角色，则每个用户的权限等
于他所兼角色的权限之和。
角色 可以访问的表与列 操作权限
可访问所有表 完全控制权限
例如：管理员
角色B
八、优化
提示：分析并优化数据库的“时－空”效率，尽可能地“提高处理速度”并且“降低数
据占用空间”。
（1）分析“时－空”效率的瓶颈，找出优化对象（目标），并确定优先级。
（2）当优化对象（目标）之间存在对抗时，给出折衷方案。
（3）给出优化的具体措施，例如优化数据库环境参数，对表格进行反规范化处理等。
优先级 优化对象（目标） 措施九、数据库管理与维护说明
提示：在设计数据库的时候，及时给出管理与维护本数据库的方法，有助于将来撰写出
正确完备的用户手册。
