详细设计说明书
案卷号 00001
日期
软件详细设计说明书（例）

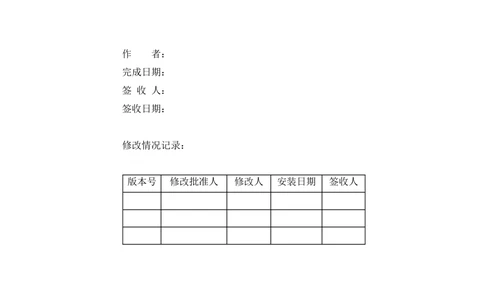

作 者：
完成日期：
签 收 人：
签收日期：
修改情况记录：
版本号 修改批准人 修改人 安装日期 签收人详细设计说明书

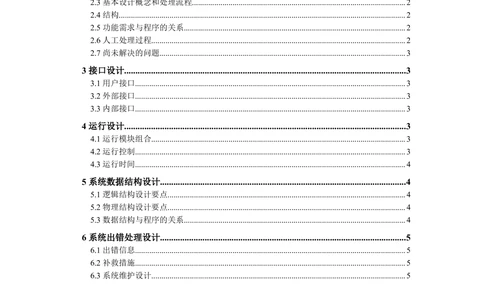

目录
1 引言......................................................................................................................................1
1.1 编写目的.....................................................................................................................................1
1.2 范围.............................................................................................................................................1
1.3 定义.............................................................................................................................................1
1.4 参考资料.....................................................................................................................................1
2 总体设计..............................................................................................................................1
2.1 需求规定.....................................................................................................................................1
2.2 运行环境.....................................................................................................................................2
2.3 基本设计概念和处理流程.........................................................................................................2
2.4 结构.............................................................................................................................................2
2.5 功能需求与程序的关系.............................................................................................................2
2.6 人工处理过程.............................................................................................................................2
2.7 尚未解决的问题.........................................................................................................................3
3 接口设计..............................................................................................................................3
3.1 用户接口.....................................................................................................................................3
3.2 外部接口.....................................................................................................................................3
3.3 内部接口.....................................................................................................................................3
4 运行设计..............................................................................................................................3
4.1 运行模块组合.............................................................................................................................3
4.2 运行控制.....................................................................................................................................3
4.3 运行时间.....................................................................................................................................4
5 系统数据结构设计..............................................................................................................4
5.1 逻辑结构设计要点.....................................................................................................................4
5.2 物理结构设计要点.....................................................................................................................4
5.3 数据结构与程序的关系.............................................................................................................4
6 系统出错处理设计..............................................................................................................5
6.1 出错信息.....................................................................................................................................5
6.2 补救措施.....................................................................................................................................5
6.3 系统维护设计.............................................................................................................................5详细设计说明书
1 引言
1.1 编写目的

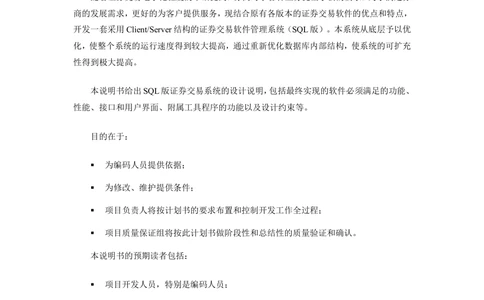

随着证券交易电子化程度的不断提高，券商对于各种业务提出了新的要求，为了满足券
商的发展需求，更好的为客户提供服务，现结合原有各版本的证券交易软件的优点和特点，
开发一套采用Client/Server结构的证券交易软件管理系统（SQL版）。本系统从底层予以优
化，使整个系统的运行速度得到较大提高，通过重新优化数据库内部结构，使系统的可扩充
性得到极大提高。
本说明书给出SQL版证券交易系统的设计说明，包括最终实现的软件必须满足的功能、
性能、接口和用户界面、附属工具程序的功能以及设计约束等。
目的在于：
为编码人员提供依据；
为修改、维护提供条件；
项目负责人将按计划书的要求布置和控制开发工作全过程；
项目质量保证组将按此计划书做阶段性和总结性的质量验证和确认。
本说明书的预期读者包括：
项目开发人员，特别是编码人员；
软件维护人员；
技术管理人员；
执行软件质量保证计划的专门人员；
参与本项目开发进程各阶段验证、确认以及负责为最后项目验收、鉴定提供相应报
告的有关人员。
合作各方有关部门的复杂人；项目负责人和全体参加人员。详细设计说明书
1.2 范围
说明：
模拟股票交易系统
a． 待开发的软件系统的名称：
b． 列出本项目的任务提出者、开发者、用户以及将运行该项软件的单位。

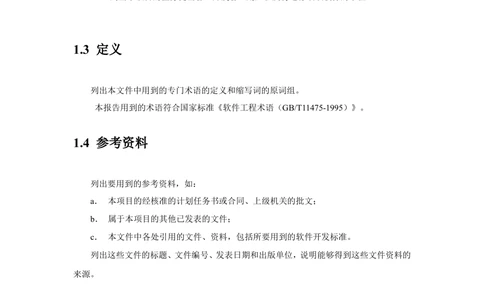

1.3 定义
列出本文件中用到的专门术语的定义和缩写词的原词组。
本报告用到的术语符合国家标准《软件工程术语（GB/T11475-1995）》。
1.4 参考资料
列出要用到的参考资料，如：
a． 本项目的经核准的计划任务书或合同、上级机关的批文；
b． 属于本项目的其他已发表的文件；
c． 本文件中各处引用的文件、资料，包括所要用到的软件开发标准。
列出这些文件的标题、文件编号、发表日期和出版单位，说明能够得到这些文件资料的
来源。详细设计说明书
2 总体设计
2.1 需求规定
说明对本系统的主要的输入输出项目、处理的功能性能要求，详细的说明可参见《需求
分析说明书》。
2.2 运行环境
简要地说明对本系统的运行环境（包括硬件环境和支持环境）的规定，详细说明参见《需
求分析说明书》。
数据库服务器
奔腾Pro
内存128MB以上
硬盘9GB
100M 网卡
应用服务器
奔腾Pro
内存64MB以上
硬盘4GB
100M 网卡
网络配置
100M / 10M
工作站(柜台)
P100以上
内存8MB以上
硬盘1G以上
100M/10M网卡详细设计说明书
软件
操作系统
Windows NT 4.0以上
数据库管理系统
SQL Server 2005
相关软件工具
Windows NT Workstation/Windows NT server
Windows 2000 Professional/ Server
开发工具
平台：Windows95/98、Windows NT、Windows 2000
开发工具：visual stidio 2005 sp1,C#.Net
测试环境
Windows31、Windows95/98、Windows NT、Windows 2000
2.3 基本设计概念和处理流程
说明本系统的基本设计概念和处理流程，尽量使用图表的形式。
营业部系统一共有四个对象，即客户、员工、市场和银行，市场的概念是交易所的细化，
比如上海证券交易所的Ａ股和Ｂ股就是两个市场，有了市场的概念我们就可以把交易所这
个概念细化，并使同一个市场的共性更突出。银行则通过银证转账业务介入，并成为营业部详细设计说明书
系统不可或缺的组成部分。
上述四个对象通过一些业务流程进行相互操作从而形成整个交易活动。因此整个系统
模型可以表述为图2-1
设计时需要将营业部系统所使用的各种信息分为描述四个对象的信息和描述业务流程
的信息。由于四个对象相对而言是一种稳定型信息，而业务流程则较易变化，且营业部之间
差异很大，因此应将四个对象尽量定型，而将各种业务流程尽可能做成组件，以便营业部可
根据实际需求组装成适合自己的系统。
根据以上思想，在设计对象模型时应充分考虑到可扩展性，尽量做到抽象化、参数化，从
而使对象需求变化时不致影响系统结构。详细设计说明书
图 2.1
2.4 结构
用一览表及框图的形式说明本系统的系统元素（各层模块、子程序、公用程序等）的划分，
扼要说明每个系统元素的标识符和功能，分层次地给出各元素之间的控制与被控制关系。
本系统采用c/s模式的3层结构
按照不同会话来划分的话可以分为3大系统模块详细设计说明书
委 托 服 系 统 监
务 控
接口处理子系统
系统维护子系统
数 据 转 数据库 日 终 管
换 理
银 证 转 局域网 系 统 管
账 理
资 金 管 柜 台 管
理 理
报 表 管 查 询 管
理 理
图2-2 交易系统体系结构
客户端登陆模块：详细设计说明书
最关键的交易系统模块结构图如下：详细设计说明书详细设计说明书
股票信息发布
经过修改我认为每次由客户端每5秒去查询一次服务器更新信息不可取，因为这会加重
服务端和客户端的负担，特别是服务器端的运算。
修改后实现变更为：用户一开始登陆后获得一次服务器的全部股票当前信息。而服务器
端每次发生交易后，给每一个在线用户发送当前交易需要更新的股票信息，这样就减轻了客
户机和服务端的信息详细设计说明书
2.5 功能需求与程序的关系
（该关系由需求分析报告编写者根据结构图说明）
本条用一张如下的矩阵图说明各项功能需求的实现同各块程序的分配关系：
获取并发送 绘制分时 MD5加密 发送用户 接受并识别 调用数据层 服务器返回
撮合交易
用户请求 图 解密 交易请求 用户请求 查询 客户端信息
用户登陆 √ √ √ √
查看用户
√ √ √
持仓
实时指
√ √ √
数
交易委托 √ √ √ √ √ √ √
取消交易 √ √ √ √ √ √
2.6 人工处理过程
说明在本软件系统的工作过程中不得不包含的人工处理过程（如果有的话）。
没有完成股票管理的模块设计，所以股票必须从数据库后台添加
如果有新股发行，还必须添加有关股票的交易队列
2.7 尚未解决的问题
说明在概要设计过程中尚未解决而设计者认为在系统完成之前必须解决的各个问题。详细设计说明书
3 接口设计
3.1 用户接口
说明将向用户提供的命令和它们的语法结构，以及软件的回答信息。
向用户提供简单易用的UI，以及帮助文档。
客户端将提供以下功能
首先弹出用户登陆框，供用户输入用户名和密码
菜单项提供个股查询和分时图按钮
菜单栏下是选项卡，提供股票实时信息和个股分时图栏
提供用户交易界面和交易按钮以及查看用户盈亏按键
3.2 外部接口
说明本系统同外界的所有接口的安排包括软件与硬件之间的接口、本系统与各支持软
件之间的接口关系。
采用基于正确公开标准的部件和技术以确保最大限度的协作能力以及与第三方系统与
部件集成的简便性。这类标准包括但不限于以下几种：
网络协议与标准 (TCP/IP, HTTP, SSL, etc)
语言(SQL, C#.net, etc.)
数据库连接性(ADO。net)详细设计说明书
3.3 内部接口
说明本系统之内的各个系统元素之间的接口的安排。
逻辑层和数据访问层通过以经的stockDataModel接口，来限定访问stockData类型的数
据
客户端通过调用buyStock（stockData）和sellStock（stockData）来访问逻辑层，在这个函
数中包含了访问逻辑层的接口dealTransaction(stockData)
通过AdoFactory访问不同的数据库
客户端登陆协议
D(二字节)+(客户名字长度)(4字节)+(客户名字)+(客户密码长度)(4字节)+(客户密码);
客户买卖协议
B(二字节)+(股票ID)(4字节)+(股票数量)(4字节)
S(二字节)+(股票ID)(4字节)+(股票数量)(4字节)
查询交易信息并返回给客户端
C(二字节)
具体有拆包解包的类
using System;
using System.Collections.Generic;
using System.Text;
namespace ProjectCenterTradingSys
{
public class Protocal
{
private byte[] messagebuffer;
private byte[] messagelength;详细设计说明书
public byte[] messagebag;
//该函数是将字符串转换为字节数组
public byte[] StringtoByte(string stringInfo)
{
messagebuffer = System.Text.ASCIIEncoding.ASCII.GetBytes(stringInfo);
return messagebuffer;
}
//该函数将整型转换为个字节
public byte[] InttoByte(int number)
{
messagelength=BitConverter.GetBytes(number);
return messagelength;
}
//将浮点型转换为个字节
public byte[] DoubletoByte(double price)
{
byte[] pricebyte = BitConverter.GetBytes(price);
return pricebyte;
}
//合并一个字符串（字节数组）和他的长度作为一个包
public byte[] Combinarray(byte[] messle, byte[] messinfo)
{
messagebag=new byte[messle.Length+messinfo.Length];详细设计说明书
int index;
for (index = 0; index < messle.Length; index++)
messagebag[index] = messagelength[index];
for (int index1 = 0; index1 < messinfo.Length; index1++)
messagebag[index + index1] = messagebuffer[index1];
return messagebag;
}
//解包头
public byte[] BagHead(char head)
{
byte[] headbyte = BitConverter.GetBytes(head);
return headbyte;
}
//读包头
public char DeBagHead(byte[] buffer)
{
char headinfo = BitConverter.ToChar(buffer, 0);
return headinfo;
}
//该函数为解包信息为字符串!
public string deMessgeBag(byte[] Messagebag,int start,out int next)
{
next = BitConverter.ToInt32(Messagebag, start);
string message = System.Text.ASCIIEncoding.ASCII.GetString(Messagebag, start + 4,
next);
return message;
}详细设计说明书
4 运行设计
4.1 运行模块组合
说明对系统施加不同的外界运行控制时所引起的各种不同的运行模块组合，说明每种
运行所历经的内部模块和支持软件。
4.2 运行控制
说明每一种外界的运行控制的方式方法和操作步骤。
4.3 运行时间
说明每种运行模块组合将占用各种资源的时间。详细设计说明书
5 系统数据结构设计
windowForm：Form
5.1 逻辑结构设计要点
Private：
userLogDialog
userNametextBox
给出 本 系 统 u内se所rPa使ss用wo的rd每tex个tB数ox据结构的名称、标识符以及它们之中每个数据项、记录、
userlogOKbotton
文卷和系 的 标 识 u、se定rlo义gC、an长se度lbu及tto它n们之间的层次的或表格的相互关系。
tabPage
MenuBar
stockRealtimeGraphitem
客户端类图：
stock Quote Dialog
dataGridView
userBuyStockID
userBuyStockcount
userBuyStockprice
userBuyStockButton
...sell
userStocklistView
userStockLookButton
send Mesto Server(string Info)
//该函数用来向主机发送请求
协议U：发送用户名，密码
B：buy股票id,count,price,user
S: sell....
Q:查询信息
Receive MesFromServer（）详细设计说明书
(接上）
MD5encrypt（string）
//以下都要通过sendMestoServer
//向主机发送信息
logOK_press(event,handle);
stockQuoteitem_press(e,h);
buyStockButton_press(e,h);
sellStockButton_press(e,h);
stocklookButton_press(e,h);
//////
该函数调用drawPicture画图
stockRealtimeGraphitem_press(e,h
)详细设计说明书
Class RealTime Graph
Private
stockID
Class stockData
//动态数组存储股票价格
ArrayList stockPrice[] 订单号 public int ListID;
public int UsrID;
public string StockIndex;
Public： public flout Price;
public int Count;
//在windowform类中recievemess
public bool Isbuy;
后更新当前价格，即在数组后添
加一项最新价格
updatePrice（price，sotckPrice) 该类即为向服务端传送数据时的包
drawPicture （ stockID ，
stockPrice）详细设计说明书
服务器端
StockQueue
Private
stockData data
stockData next
Public
DeleteQueueHead();
AddStockData();
Class TradeService详细设计说明书
该类还要补充若干个StockQueue类型的成员变量
private void StartListening()
{
byte[] ipadre = new byte[] { 10, 82, 14, 47};
IPAddress ip=new IPAddress(ipadre);
m_Tcplisten = new TcpListener(ip,m_Port);
m_Tcplisten.Start();
while (true)
{
try
{
Socket s = m_Tcplisten.AcceptSocket();
clientSocket = s;
m_serverThread = new Thread(new ThreadStart(serviceClient));//多线程deal各个连接用户的socket
m_serverThread.Start();
}
catch (Exception E)
{
Console.WriteLine(E.ToString());
}
}
}详细设计说明书
如以上startlistening代码所示，监听创造一个连接客户端的套接字，再用多线程处理该连接，而服务器
端则继续监听新的套接字。
这样主要的交易代码就可以放入ServiceClient这个函数中，当有新客户信息连入时，即可进行查询数
据库，对比插入股票队列等工作
Class ClientInfo
//这个类记录了客户端的socket详细设计说明书
Class ADOSQLserver
Private
dataSet
//ds下可有4个dataTable
userTable
stockTable
User_stockTable
tempTable
Public:
////验证用户信息
Bool CheckUserlogin(string usridstring password);
Bool CheckUserMoney(string userID);
Bool CheckUserStockCount(string userID);
////交易成功修改用户和股票信息
Void updateUserTable（Class stockData）
Void updateStockTable（Class stockData）
数据访问层类图
Void updateUser_stockTable(Class stockData)
///还未成功的交易放入临时表，
Void updateTemTable（Class stockData）
注意，每次交易成功要删除临时表的信息 Class stockData
Void deleteInfo（Class stockData)
订单号 public int ListID;
public int UsrID;
public string StockIndex;
public int Prince;
public int Count;
public bool Isbuy;
该类即为向服务端传送数据时的包详细设计说明书
关于交易算法的详细设计
5.2 撮合算法
在前文中，我们已经提到了，撮合算法是整个交易所乃至整个证券仿真系统
的核心部分。此算法的成功与否，直接影响着仿真系统是否能实现以及实现效率
的高低。
按照真实的交易原则，撮合算法分为连续竞价和集中竞价两种方式。
下面我们将分别对这两种方式进行实现。详细设计说明书
5.2.1 连续竞价
连续竞价是在绝大部分交易时间使用的撮合算法。
连续竞价原则：
1.) 价格优先原则：价格较高的买入申报优先于价格较低的买入申报，价格
较低的卖出申报优先于价格较高的卖出申报。
2.) 时间优先原则：同价位申报、依照申报时序决定优先顺序，即买卖方向、
价格相同的，先申报者先于后申报者。先后顺序按证券交易所主机接受申报的时
间确定。
在正常情况下，买队列的第一笔（报价最高）的报价一定小于卖队列的第一
笔（最低报价）的报价。此时不发生撮合。一旦买卖队列的价格发生了交叉，如图
2.3.1所示，发生交叉的那部分就会进行撮合。
而事实上，由于每一笔新来的单子进入数列后都会触发一次比较，所以每次
触发撮合都是由新单子促成的。称为“来一笔撮合一次”，也就是连续竞价。
b
图2.3.1
连续竞价算法描述：详细设计说明书
首先设定QueueStruct结构为元素的买卖两个队列BuyQueue和SellQueue。
为了尽可能的提高效率，减少资源占用，我们用静态数组构建这两个队列。
其中BuyQueue是时间优先、买价降序排序，而SellQueue是时间优先、卖价
升序排序，在连续竞价条件下，可以保证 BuyQueue[0]的 price 小于
SellQueue[0]的price。
连续竞价算法如下：
1.) 接收一个新单子newlist，判断newlist是买单还是卖单；如
果是买单，则转2，如果是卖单，则转B；
2.) 取 卖 单 队 列 头 SellQueue[0] ， if
SellQueue[0].price>newlist.price ， 利 用 插 入 排 序 将
newlist插入到买队列BuyQueue中，转1；
3.) if SellQueue[0].count>newlist.count，newlist完全撮合，
SellQueue[0].count ＝ SellQueue[0].count －
newlist.count，转2；
4.) if SellQueue[0].count<=newlist.count，SellQueue[0]撮
合 ， 并 将 SellQueue[0] 从 SellQueue 队 列 中 删 除 ，
newlist.count=newlist.count-SellQueue[0].count，转2；
5.) 取 买 单 队 列 头 BuyQueue[0] ， if
BuyQueue[0].pricenewlist.count，newlist完全撮合，
BuyQueue[0].count＝BuyQueue[0].count－newlist.count，
转1；
7.) if BuyQueue[0].count<=newlist.count，
BuyQueue[0]撮合， 并将BuyQueue[0]从BuyQueue队列中删
除， newlist.count=newlist.count-BuyQueue[0].count，转
5；
如下面流程图5.2.2所示：详细设计说明书
BuyQueue[ ] newlist SellQueue[ ]
判断BuyQueue[ ] 判判断断SSeellllQQuueeuuee[[ ]]
判断其为买
是否为空 是是否否为为空空
单还是卖单
卖单 买单
为空 不为空 不为空 为空
无法交易，newlist进 大于0 判断差价 判断差价 小于0 无法交易，newlist进
入SellQueue[ ]排序 newlist.price-BuyQueue[0].price newlist.price-SellQueue[0].price 入BuyQueue[ ]排序
小于等于0 大于等于0
通过2分插入排序找到其
可交易，判断差量
可交易，判断差量
通过2分插入排序找到其
在SellQueue[ ]中的位置 newlist.count-SellQueue[0].count
newlist.count-BuyQueue[0].count 在BuyQueue[ ]中的位置
大于等于0 小于0 小于0 大于等于0
BuyQueue[0] newlist完 SellQueue[0]被
被完全磨合 全被磨合 完全磨合
BuyQueue内全部非 SellQueue内全部非
空成员向前进一位 返回成交信息 空成员向前进一位
图3.2.2详细设计说明书
5.2.2 集合竞价
集合竞价是指对所有有效委托进行集中处理，深、沪两市的集合竞价时间为
交易日上午9：15至9：25。
集合竞价原则：
凡是高于开盘价的买单一定成交；
凡是低于开盘价的卖单一定成交；
凡是高于开盘价的卖单一定不成交；
凡是低于开盘价的买单一定不成交；
集合竞价分四步完成：
第一步：确定有效委托在有涨跌幅限制的情况下，有效委托是这样确定的：
根据该只证券上一交易日收盘价以及确定的涨跌幅度来计算当日的最高限
价、 最低限价。有效价格范围就是该只证券最高限价、最低限价之间的所有价位
限价超出此范围的委托为无效委托，系统作自动撤单处理。
第二步：系统根据竞价规则自动确定集合竞价的成交价，这个价格就是当日
的开盘价， 所有高于开盘价的买盘和所有低开开盘价的卖盘均以此价格成交，
集合竞价的成交价确定原则是：以此价格成交，能够得到最大成交量。
第三步：集中撮合处理所有的买委托按照委托限价由高到低的顺序排列，
限价相同者按照进入系统的时间先后排列；所有卖委托按委托限价由低到高的顺
序排列 ， 限价相同者按照进入系统的时间先后排列。依序逐笔将排在前面的买
委托与卖委托配对成交，即按照"价格优先，同等价格下时间优先"的成交顺序依
次成交，直至成交条件不满足为止，即不存在限价高于等于成交价的叫买委托、
或不存在限价低于等于成交价的叫卖委托。
所有成交都以同一成交价成交。 这同一成交价成交的买卖单一般量都是很
大的，如图3.2.3所示详细设计说明书
图3.2.3所示
第四步：行情揭示：
1.) 如该只证券的成交量为零，则将成交价位揭示为开盘价、最近
成交价、最高价、最低价，并揭示出成交量、成交金额。
2.) 剩余有效委托中，实际的最高叫买价揭示为叫买揭示价，若最
高叫买价不存在，则叫买揭示价揭示为空；实际的最低叫卖价
揭示为叫卖揭示价，若最低叫卖价不存在，则叫卖揭示价揭示
为空。
集合竞价中未能成交的委托，自动进入连续竞价。
按照这样的原则和要求，我们设计了如下的集合竞价撮合算法。如图3.2.4
所示。详细设计说明书
BuyQueue[ ] 判断两队列是 否 开盘价为昨日收
否都不为空 盘价，成交量为0
小于0
SellQueue[ ]
是
i=j=0, M、N分别为BuyQueue[ ]与SellQueue[ ]非空元素
判断差价 的数目; BOOL k; Buy=BuyQueue[0]; Sell=SellQueue[0]
BuyQueue[0].price-SellQueue[0].price
大于等于0
判断差价 小于0
BuyQueue[i].price-SellQueue[j].price
大于等于0
判断差量Buy.count-Sell.count
小于等于0 大于0
i++; k=false; Buy1.count=Buy.count; j++; k=true; Sell1.count=Sell.count;
Buy.count=Buy.count+BuyQueue[i].count; Sell.count=Sell.count+SellQueue[iSellQueue].count;
是 判断是否iprice=high+1; --i)
{
SellQueue[i+1]=SellQueue[i];
}
SellQueue[high+1]=*newlist;
这是卖队列的排序，对于买队列的排序与之相似，只是价格排列是由高
到底。在这里不再赘述。
这种插入排序方法完全符合了撮合算法中价格优先、时间优先的要求，详细设计说明书
而且效率也是比较高的。
在集合竞价前和连续竞价后进行的插入排序都是这样进行的，而在集
合竞价撮合之后，对两队列的重新排列，我们首先使用了 memset 函数将前
面已全部成交的 t 个元素清空，然后将 t 到 N(原总非空元素个数)前移 t
位。
如下列代码所示：
for (int p=0; *t < *N; p++,*t++)
{
QueueStruct temp;
temp=Queue[*t];
Queue[*t]=Queue[p];
Queue[p]=temp;
}
5.2.4 撮合算法的运行机制
在交易所正常运行时，一天内分为开市、开盘、休市、复开、收市等5个步骤。
开市：每天上午9:15开市。这时候，股民可以通过券商向交易所递单。同一只
股票的买卖单开始分别进入这只股票的买卖队列中，但并不进行撮合。该过程一
直持续到9:25。
开盘：每天上午9:30正式开盘。9:25-9:30为盘前处理，这段时间也就是集合
竞价撮合算法运行的时间。9:25，买卖两队列开市不再接收新的单子。新的单子这
时都放在缓冲区中，直到两队列运行完整个集合竞价算法后开市重新进单时，再
依序将单子从缓存区取出读入买卖队列进行连续竞价的撮合。买卖队列于 9:25
开始集合竞价，运算完毕，得出开盘价等所有统计数据并发布行情以及发送完所
有回报之后，重新接收单子进入该日正常交易中，使用连续竞价算法进行撮合。
休市：每天上午11:00休市。此时，所有的券商不再接受买卖单子，也不再给
交易所递单。交易所将此前已经收到的所有单子撮合之后处于休息阶段。并进行
各种当日前市盘点。详细设计说明书
复开：每天下午13:30复开。此时，券商开市接收用户的递单，并将其送交交
易所。交易所重新开市进入连续竞价撮合
收市：每天下午15:00收市。此时交易所不再接受任何单子，准时进行最后
一笔单子的撮合之后，关闭撮合线程。将最后得到的收盘价等数据统计发送完之
后，当天的所有工作全部结束。
如图3.2.5所示。
图3.2.5详细设计说明书
5.3 数据库设计
数据库服务器为SQL SERVER 2005 EXPRESS
股票信息表
记录了股票的当前信息
用户信息表
第 1 页详细设计说明书
交易订单表
其中userid和stockid是外键
关系图如下
第 2 页详细设计说明书
第 3 页详细设计说明书
5.4 物理结构设计要点
给出本系统内所使用的每个数据结构中的每个数据项的存储要求，访问方法、存取单位、
存取的物理关系（索引、设备、存储区域）、设计考虑和保密条件。
5.5 数据结构与程序的关系
说明各个数据结构与访问这些数据结构的各个程序之间的对应关系，可采用如下的矩
阵图的形式：
程序1 程序2 ．．．．．． 程序m
数据结构1 √
数据结构2 √
．
．
．
．
．
．
数据结构n √ √
6 系统出错处理设计
6.1 出错信息
用一览表的方式说明每种可能的出错或故障情况出现时，系统输出信息的形式、含意及
处理方法。
第 4 页详细设计说明书
6.2 补救措施
说明故障出现后可能采取的变通措施，包括：
a． 后备技术：说明准备采用的后备技术，当原始系统数据万一丢失时启用的副本的建
立和启动的技术，例如周期性把磁盘信息记录到磁带上去就是对于磁盘媒体的一种
后备技术；
b． 降效技术：说明准备采用的后备技术，使用另一个效率稍低的系统或方法来求得所
需结果的某些部分，例如一个自动系统的降效技术可以是手工操作和数据的人工记
录；
c． 恢复及再启动技术：说明将使用的恢复再启动技术，使软件从故障点恢复执行或使
软件从头开始重新运行的方法。
6.3 系统维护设计
说明为了系统维护的方便而在程序内部设计中作出的安排，包括在程序中专门安排用
于系统的检查与维护的检测点和专用模块。
(未全部完成，在项目进行过程中完善）
第 5 页
