文档内容
编号∶______
版本∶______

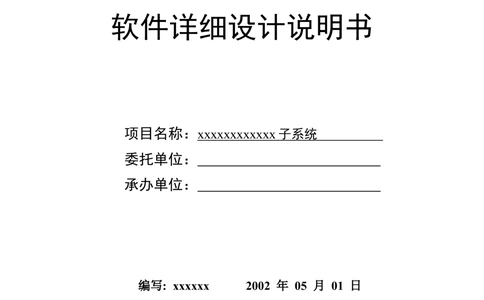

软件详细设计说明书
项目名称： xxxxxxxxxxxx 子系统
委托单位：
承办单位：
编写: xxxxxx 2002 年 05 月 01 日
校对: xxxxxx 2002 年 05 月 10 日
审核: xxxxxx 2002 年 05 月 15 日
批准: xxxxxx 2002 年 05 月 25 日技术检测信息系统项目组

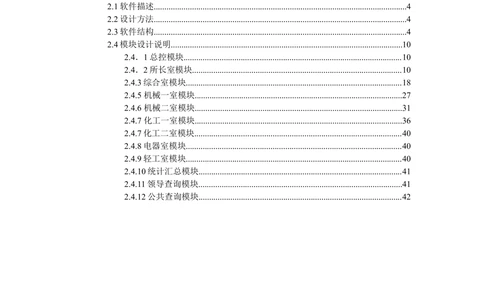

目 录
1.引言..........................................................................................................................................2
1.1目的...............................................................................................................................2
1.2背景...............................................................................................................................2
1.3参考资料.......................................................................................................................3
2.总体设计.................................................................................................................................4
2.1软件描述.......................................................................................................................4
2.2设计方法.......................................................................................................................4
2.3软件结构.......................................................................................................................4
2.4模块设计说明.............................................................................................................10
2.4．1总控模块.......................................................................................................10
2.4．2所长室模块...................................................................................................10
2.4.3综合室模块......................................................................................................18
2.4.5 机械一室模块..................................................................................................27
2.4.6 机械二室模块..................................................................................................31
2.4.7 化工一室模块..................................................................................................36
2.4.7化工二室模块..................................................................................................40
2.4.8电器室模块......................................................................................................40
2.4.9轻工室模块......................................................................................................40
2.4.10统计汇总模块................................................................................................41
2.4.11领导查询模块................................................................................................41
2.4.12公共查询模块................................................................................................42
1技术检测信息系统项目组
1.引言
1.1 目的
编写详细设计说明书是软件开发过程必不可少的部分，其目的是为了使开发人员在完
成概要设计说明书的基础上完成概要设计规定的各项模块的具体实现的设计工作。

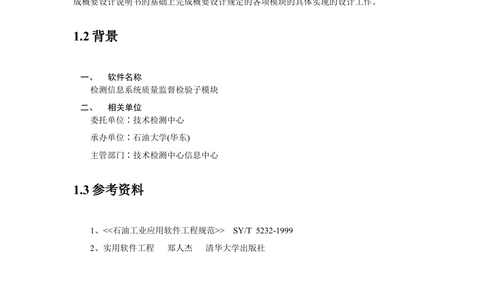

1.2 背景
一、 软件名称
检测信息系统质量监督检验子模块
二、 相关单位
委托单位∶技术检测中心
承办单位∶石油大学(华东)
主管部门∶技术检测中心信息中心
1.3 参考资料
1、<<石油工业应用软件工程规范>> SY/T 5232-1999
2、实用软件工程 郑人杰 清华大学出版社
2技术检测信息系统项目组
2.总体设计

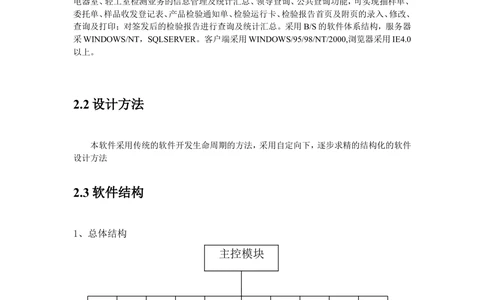

2.1 软件描述
质量监督检验子系统可实现所长室、综合室、机械一室、机械二室、化工一室、化工二室、
电器室、轻工室检测业务的信息管理及统计汇总、领导查询、公共查询功能，可实现抽样单、
委托单、样品收发登记表、产品检验通知单、检验运行卡、检验报告首页及附页的录入、修改、
查询及打印；对签发后的检验报告进行查询及统计汇总。采用B/S的软件体系结构，服务器
采WINDOWS/NT，SQLSERVER。客户端采用WINDOWS/95/98/NT/2000,浏览器采用IE4.0
以上。
2.2 设计方法
本软件采用传统的软件开发生命周期的方法，采用自定向下，逐步求精的结构化的软件
设计方法
2.3 软件结构
1、总体结构
主控模块
机 机 化 化 轻 领 公
所 综 电 统
械 械 工 工 工 导 共
长 合 器 计
一 二 一 二 室 查 查
室 室 室 汇
室 室 室 室 询 询
总
3技术检测信息系统项目组
2、所长室模块
所长室
检验通知 检验报告 用户口令
用户登录
单管理 管理 修改
(1)、检验报告管理
检验报告管理模块
检验 检验 检验 运行 理化 理化 理化 理化
报告 报告 报告 卡查 报告 报告 封皮 报告
签发 修改 打印 询 签发 修改 打印 打印
①检验报告打印模块
检验报告打印模块
选择封皮格式
报告封皮打印 报告首页打印 报告附页打印
(2)、用户口令修改模块 用户口令修改模块
密码验证
口令修改模块
4技术检测信息系统项目组
(3)、检验通知单管理
检验通知单管理模块
通知单 通知单 通知单 未发出通 报告完成
录入 修改 查询 知单查询 情况查询
3、 综合室模块
综合室
用户登录
抽样 委托 样品 样品 报告 用户 运行 运行
单管 单管 收发 收发 收费 口令 卡录 卡修
理 理 登记 登记 管理 修改 入 改
管理 查询
(1)、抽样单管理
抽样单管理模块
录入模块 修改模块 查询模块
(2)、委托单管理
委托单管理模块
录入模块 修改模块 查询模块
5技术检测信息系统项目组
(3)、样品收发登记管理
样品收发登记管理模块
录入模块 修改模块 查询模块 样品处理查询
(4)、检验报告收费管理
报告收费管理模块
录入修改模块 查询模块
(5)、用户口令修改模块 用户口令修改模块
密码验证
口令修改模块
(6)、样品收发登记综合查询
样品收发登记
综合查询模块
输入查询条件并
选择查询类型
查询结果模块
6技术检测信息系统项目组
3、机械一室模块
机械一室 用户登录
报告 报告 报告 报告 运行 运行 运行 用户
首页 首页 附页 附页 卡录 卡修 卡查 口令
录入 修改 录入 修改 入 改 询 修改
(1)、用户口令修改模块 用户口令修改模块
密码验证
口令修改模块
5、机械二室模块
机械二室
用户登录
用户 报告 报告 报告 报告 运行 运行 运行 理化 理化
口令 首页 首页 附页 附页 卡录 卡修 卡查 报告 报告
修改 录入 修改 录入 修改 入 改 询 录入 修改
(1)、用户口令修改模块 用户口令修改模块
密码验证
口令修改模块
7技术检测信息系统项目组
6、化工一室、化工二室、电器室、轻工室模块与机械一室模块结构相同，不一一描
述。
7、统计汇总模块
统计汇总
用户登录 查询结果模块 用户口令修改
(1)、用户口令修改模块 用户口令修改模块
密码验证
口令修改模块
8、领导查询模块
领导查询模块
用户登录模块 用户口令修改 查询结果模块
(1)、用户口令修改模块 用户口令修改模块
密码验证
8技术检测信息系统项目组
口令修改模块
9、公共查询模块：
此模块包括一个查询结果模块。
2.4 模块设计说明
2.4．1总控模块
一、模块描述
控制各种功能操作的选择
二、模块接口关系
总控模块调用所长室、综合室、机械一室、机械二室、化工一室、化工二室、电器室、轻工室、
统计汇总、领导查询、公共查询十一大模块
三、模块实现算法
输入口令
返回总控模块
合法用户?
N
进入各业务功能模块 Y
2.4．2所长室模块
一、用户登录模块
1、模块描述
输入用户名和密码经系统检查后予以允许进入或者拒绝进入。
2、输入、输出
输入∶用户名和密码
3、模块接口关系
允许进入∶调用所长室模块
拒绝进入∶返回系统总控模块
二、检验报告管理模块
9技术检测信息系统项目组
1、检验报告签发模块
(1)、模块描述
将检验室录入的检验报告浏览审核后，输入签发日期及批准字段后，选择保存按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 签发日期 1 字符
3 批准 1 字符
(3)、模块接口关系
保存∶返回检验报告管理模块
(4)、模块实现算法
输入报告编号
Y返回管理模块
输入签发日期
编 号 为 空 ? 及批准人
N
N 返回管理模块
将数据存入报告首
报告已录入 ? 页数据库
Y
Y返回管理模块
将数据存入检验运
报 告 已 签发? 行卡数据库
N 返回管理模块
2、检验报告修改模块
(1)、模块描述
将保存的数据正确修改后,选择修改按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 签发日期 1 字符
3 批准 1 字符
(3)、模块接口关系
保存∶返回检验报告管理模块
(4)、模块实现算法
输入报告编号
Y返回管理模块
修改数据
编号为空?
N
保存修改结果
N 返回管理模块
报告已录入?
返回管理模块
Y
N返回管理模块
报告已签发?
10技术检测信息系统项目组
Y
3、运行卡查询模块
(1)、模块描述
查询到保存的符合条件的运行卡数据显示出来。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
(3)、模块接口关系
查询：返回检验报告管理模块
(4)、模块实现算法
判断报告编号是否为空，为空则返回报告管理模块；不为空，则在样品收发登记表中查找相
应编号的记录，如果没找到则返回，找到则取出需要的字段内容；在抽样单中查找相应编号
的记录，如果没找到则返回，找到则取出需要的字段内容；在检验运行卡中查找相应编号的
记录，如果没找到则返回，找到则取出全部字段内容；将查找到的数据按照原始表格形式显
示出来。
4、理化报告签发模块
(1)、模块描述
将检验室录入的理化检验报告浏览审核后，输入签发日期及批准字段后，选择保存按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 签发日期 1 字符
3 批准 1 字符
(3)、模块接口关系
保存∶返回检验报告管理模块
(4)、模块实现算法
输入报告编号
Y 返回管理模块
输入签发日期
编 号 为 空 ? 及批准人
N
N返回管理模块
将数据存入理化报
报告已录入 ? 告数据库
Y
Y返回管理模块
将数据存入检验运
报 告 已 签发? 行卡数据库
N 返回管理模块
5、理化报告修改模块
11技术检测信息系统项目组
(1)、模块描述
将保存的数据正确修改后,选择修改按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 签发日期 1 字符
3 批准 1 字符
(3)、模块接口关系
保存∶返回检验报告管理模块
(4)、模块实现算法
输入报告编号
Y返回管理模块
修改数据
编号为空?
N
保存修改结果
N 返回管理模块
报告已录入?
返回管理模块
Y
N返回管理模块
报告已签发?
Y
6、检验报告打印模块
检验报告打印模块包括报告封皮打印模块、报告首页打印模块、报告附页打印模块。
（1）、主模块
①模块描述
将已签发的检验报告进行打印
②输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
③模块接口关系
报告未签发∶返回检验报告管理模块
报告已签发：可选择进入报告封皮打印模块、报告首页打印模块、报告附页打印模块
④模块实现算法
输入样品编号
Y返回管理模块 判断附页的页数
编号为空?
N
根据附页页数显示
N返回管理模块 附页打印按钮
首页已录入?
Y
12技术检测信息系统项目组
N返回管理模块
报 告 已 签 发 ? 进入不同的打印模块
Y
N返回管理模块
附页已录入?
Y
（2）、报告封皮打印模块
①模块描述
查找已签发的检验报告，对报告封皮进行打印
②输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 封皮格式 1 字符
③模块接口关系
找到：进入报告封皮打印模块
没找到：返回报告打印主模块
④模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，则在抽样单中查找该样品编号的记录，如
果找到则取出所需的字段数据，没找到则将x赋值为0；在委托单中查找该样品编号的记录，
如果找到则取出所需的字段数据，没找到则将x1赋值为0；若x1+x=0，则返回打印主模块，
否则根据选择的报告格式显示所需的表头图案并显示整个报告封皮内容。
（3）、报告首页打印模块
①模块描述
查找已签发的检验报告，对报告首页进行打印
②输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 封皮格式 1 字符
③模块接口关系
找到：进入报告首页打印模块
没找到：返回报告打印主模块
④模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，则在抽样单中查找该样品编号的记录，如
果找到则取出所需的字段数据，没找到则在委托单中查找该样品编号的记录，如果找到则取
出所需的字段数据；在报告首页数据库中查找该样品编号的记录，取出所需的字段数据，显
示所需样品编号的报告主页打印页面。
（4）、报告首页打印模块
①模块描述
查找已签发的检验报告，对报告首页进行打印
②输入、输出
序号 输入 数量 精度 数据类型 有效范围
13技术检测信息系统项目组
1 报告编号 1 字符
2 封皮格式 1 字符
③模块接口关系
找到：进入报告附页打印模块
没找到：返回报告打印主模块
④模块实现算法
首先根据报告编号在报告附页数据库中查找该样品编号的记录，根据页码数取出所需的字
段数据；判断“单位”字段中有无数字，若有则将数字显示为上标，显示所需样品编号的报
告附页打印页面。
7、理化报告打印
①模块描述
查找已签发的理化检验报告，对报告进行打印
②输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
③模块接口关系
找到：进入理化报告打印模块
没找到：返回检验报告管理模块
④模块实现算法
输入样品编号
Y返回管理模块
编号为空?
取出所需的委托单
N 数据
N返回管理模块
报告已录入?
取出所需的报告数
Y 据
N返回管理模块
报 告 已 签 发 ?
N返回管理模块 按照原始表格形式显示报告打印界面
委托单录入?
Y
8、理化封皮打印：与报告封皮打印模块相同，不再描述。
三、检验通知单管理模块
1、通知单录入模块
(1)、模块描述
将检验通知单数据录入后，选择保存按钮保存
(2)、输入、输出
14技术检测信息系统项目组
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 签发日期 1 字符
3 计划完成日期 1 字符
4 检验项目 1 字符
5 签发人 1 字符
(3)、模块接口关系
保存∶返回检验通知单管理模块
返回：返回检验通知单管理模块
(4)、模块实现算法
输入样品编号 在样品收发登记表中查找该编
号记录取出所需数据
Y返回管理模块
编号为空?
在委托单及抽样单中查找该编
N 号记录取出所需数据显示
N返回管理模块
记录存在?
输入数据选择保存按钮保存
Y
Y返回管理模块
通 知 单 签 发 ? 返回通知单管理模块
N
1、通知单修改模块
(1)、模块描述
将检验通知单数据修改后，选择修改按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 签发日期 1 字符
3 计划完成日期 字符
4 检验项目 字符
5 签发人 1 字符
(3)、模块接口关系
修改∶返回检验通知单管理模块
返回：返回检验通知单管理模块
(4)、模块实现算法
输入样品编号 在字符2数据库中查找该编号
记录取出所需数据
Y返回管理模块
编号为空?
在委托单及抽样单中查找该编
N 号记录取出所需数据显示
N返回管理模块
记录存在?
修改数据选择修改按钮保存
15技术检测信息系统项目组
Y
N返回管理模块
通 知 单 签 发 ? 返回通知单管理模块
Y
3、通知单查询模块
(1)、模块描述
找到所需样品编号的检验通知单数据后，按原始表格形式显示出来并可打印。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
(3)、模块接口关系
未找到：返回检验通知单管理模块
找到∶显示、打印
(4)、模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，则在检验通知单数据库中查找该样品编
号的记录，未找到则返回；若找到，则在抽样单或委托单中查找该编号的记录并取出所需的
数据，根据样品编号的字符在字符2数据库中查找所需数据，按照原始表格形式显示通知单
内容
4、未发出通知单查询模块
(1)、模块描述
找到所有未签发的检验通知单，将样品编号显示出来并可打印。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
(3)、模块接口关系
未找到：返回检验通知单管理模块
找到∶显示、打印
(4)、模块实现算法
首先在检验通知单数据库中查找“签发人”字段为空的记录，未找到则返回；若找到，显示
找到的所有记录的样品编号。
5、报告完成情况查询模块
(1)、模块描述
找到限定期限内未完成的检验报告，将报告编号显示出来并可打印。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 起始日期 1 字符
2 截止日期 1 字符
(3)、模块接口关系
未找到：返回检验通知单管理模块
找到∶显示、打印
(4)、模块实现算法
首先在检验通知单数据库中查找所有计划完成日期在起始日期与截止日期之间的记录，取
16技术检测信息系统项目组
出其样品编号，根据样品编号在检验报告首页数据库中循环查找符合条件的记录。若找到且
报告签发日期小于截止日期，则继续循环，否则显示报告编号后继续循环查找。
四、用户口令修改模块
1、密码验证模块
①模块描述
输入密码经系统检查后予以允许进入或者拒绝进入。
②输入、输出
输入∶密码
③模块接口关系
允许进入∶调用口令修改模块
拒绝进入∶返回所长室模块
2、口令修改模块
①模块描述
修改密码及口令后，选择提交按钮保存。
②输入、输出
输入∶密码、口令
③模块接口关系
保存∶返回所长室模块
2.4.3综合室模块
一、用户登录模块
1、模块描述
输入用户名和密码经系统检查后予以允许进入或者拒绝进入。
2、输入、输出
输入∶用户名和密码
3、模块接口关系
允许进入∶调用综合室模块
拒绝进入∶返回系统总控模块
二、抽样单管理模块
三、
1、 抽样单录入模块
(1)、模块描述
将抽样单按照原始表格输入后，选择保存按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 产品名称 1 字符
3 编号 1 字符
4 依据标准 1 字符
17技术检测信息系统项目组
5 规格型号 1 字符
6 生产单位 1 字符
7 受检单位 1 字符
8 样品等级 1 字符
9 地址电话 1 字符
10 抽样地点 1 字符
11 检验类别 1 字符
12 抽样基数 1 2 数值
13 单位1 1 字符
14 样品数量 1 字符
15 样品单价 1 2 数值
16 单位2 1 字符
17 抽样日期 1 字符 年[1990,2050]月[1,12]日[1,31]
18 抽样人 1 字符
19 被抽样单位代表 1 字符
20 商标 1 字符
21 备注 1 字符
22 生产日期或编号 1 字符
(3)、模块接口关系
保存∶返回抽样单管理模块
(4)、模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，判断该样品编号是否已存在于抽样单中
或委托单中，已存在则返回；不存在，则在字符2数据库中查找与样品编号字符相同的记录，
取出所需字段内容，进入录入界面；按照原始表格将数据输入文本框后，选择保存按钮保存；
首先保存抽样单数据，然后将样品编号、检验室、检验类别保存入样品收发登记表数据库中，
将样品编号存入检验通知单数据库中，所有数据保存完毕后，系统发出提示返回管理模块。
(5)、算法描述
序号 输入源 数量 度量单位 处理过程
1 批次价值 1 元 批次价值=样品单价*抽样基数
2、 抽样单修改模块
3、
(1)、模块描述
将保存的抽样单数据修改后，选择修改按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 产品名称 1 字符
3 编号 1 字符
4 依据标准 1 字符
5 规格型号 1 字符
18技术检测信息系统项目组
6 生产单位 1 字符
7 受检单位 1 字符
8 样品等级 1 字符
9 地址电话 1 字符
10 抽样地点 1 字符
11 检验类别 1 字符
12 抽样基数 1 2 数值
13 单位1 1 字符
14 样品数量 1 字符
15 样品单价 1 2 数值
16 单位2 1 字符
17 抽样日期 1 字符 年[1990,2050]月[1,12]日[1,31]
18 抽样人 1 字符
19 被抽样单位代表 1 字符
20 商标 1 字符
21 备注 1 字符
22 生产日期或编号 1 字符
(3)、模块接口关系
修改∶返回检验通知单管理模块
(4)、模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，判断该样品编号的抽样单是否已存在，不
存在则返回；已存在，查询该样品编号的检验报告是否已签发，已签发则返回；未签发则进入
修改界面；修改数据后，选择修改按钮保存。
(5)、算法描述
序号 输入源 数量 度量单位 处理过程
1 批次价值 1 元 批次价值=样品单价*抽样基数
3、抽样单查询模块
(1)、模块描述
查找所需样品编号的抽样单数据，显示出来。
(2)、输入、输出：输入样品编号
(3)、模块接口关系
找到：进入抽样单查询模块
没找到：返回抽样单管理模块
（4）、模块实现算法
输入样品编号
查询与样品编号字符相
同的抽样单记录
Y
编号为空？
以表格形式显示找到的
N 所有记录数据
抽样单存在
19技术检测信息系统项目组
N 返回管理模块
Y
以表格形式显示抽
样单数据
二、委托单管理模块
1、委托单录入模块
(1)、模块描述
将委托单按照原始表格输入后，选择保存按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 产品名称 1 字符
3 依据标准 1 字符
4 规格型号 1 字符
5 生产单位 1 字符
6 委托单位 1 字符
7 样品等级 1 字符
8 样品数量 1 字符
9 地址电话 1 字符
10 送样人 1 字符
11 送样日期 1 字符 年[1990,2050]月[1,12]日[1,31]
12 商标 1 字符
13 检验项目 1 字符
(3)、模块接口关系
保存∶返回委托单管理模块
(4)、模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，判断该样品编号是否已存在于抽样单中
或委托单中，已存在则返回；不存在，则在字符2数据库中查找与样品编号字符相同的记录，
取出所需字段内容，进入录入界面；按照原始表格将数据输入文本框后，选择保存按钮保存。
首先保存委托单数据，然后将样品编号、检验室、检验类别保存入样品收发登记表数据库中，
将样品编号存入检验通知单数据库中，所有数据保存完毕后，系统发出提示返回管理模块。
2、委托单修改模块
(1)、模块描述
将保存的委托单数据修改后，选择修改按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
20技术检测信息系统项目组
1 样品编号 1 字符
2 产品名称 1 字符
3 依据标准 1 字符
4 规格型号 1 字符
5 生产单位 1 字符
6 委托单位 1 字符
7 样品等级 1 字符
8 样品数量 1 字符
9 地址电话 1 字符
10 送样人 1 字符
11 送样日期 1 字符 年[1990,2050]月[1,12]日[1,31]
12 商标 1 2 字符
13 检验项目 1 字符
(3)、模块接口关系
修改∶返回检验通知单管理模块
(4)、模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，判断该样品编号的委托单是否已存在，不
存在则返回；已存在，查询该样品编号的检验报告是否已签发，已签发则返回；未签发则进入
修改界面；修改数据后，选择修改按钮保存。
3、委托单查询模块
(1)、模块描述
查找所需样品编号的抽样单数据，显示出来。
(2)、输入、输出：输入样品编号
(3)、模块接口关系
找到：进入抽样单查询模块
没找到：返回抽样单管理模块
（4）、模块实现算法
输入样品编号
查询与样品编号字符相
同的委托单记录
Y
编号为空？
以表格形式显示找到的
N 所有记录数据
委托单存在
N 返回管理模块
Y
以表格形式显示委
托单数据
21技术检测信息系统项目组
三、样品收发登记管理模块
1、样品收发登记录入模块
(1)、模块描述
将样品收发登记表按照原始表格输入后，选择保存按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 收样人 1 字符
3 备样有效日期 1 字符
4 主检室 1 字符
5 检验类别 1 字符
6 领样日期 1 字符
7 领样人 1 字符
8 到样日期 1 字符
9 备注 1 字符
(3)、模块接口关系
保存∶返回样品收发登记管理模块
(4)、模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，从样品收发登记表中查询该样品编号的
记录是否已存在，不存在则返回；已存在且“收样人”字段为空，则进入录入界面；按照原始
表格将数据输入文本框后，选择保存按钮保存。所有数据保存完毕后，系统发出提示返回管
理模块。
2、样品收发登记修改模块
(1)、模块描述
将保存的样品收发登记数据修改后，选择修改按钮保存
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 收样人 1 字符
3 备样有效日期 1 字符
4 主检室 1 字符
5 检验类别 1 字符
6 领样日期 1 字符
7 领样人 1 字符
8 到样日期 1 字符
9 备注 1 字符
(3)、模块接口关系
修改∶返回样品收发登记管理模块
(4)、模块实现算法
首先判断样品编号是否为空，为空则返回；不为空，判断该样品编号的样品收发登记表是否
已录入，未录入则返回；已录入，查询该样品编号的检验报告是否已签发，已签发则返回；未
22技术检测信息系统项目组
签发则进入修改界面；修改数据后，选择修改按钮保存。
3、样品收发登记查询模块
(1)、模块描述
查找所需样品编号的样品收发登记数据，显示出来。
(2)、输入、输出：输入样品编号
(3)、模块接口关系
找到：进入样品收发登记查询模块
没找到：返回样品收发登记管理模块
（4）、模块实现算法
输入样品编号
查询与样品编号字符相同
的样品收发登记记录
Y
编号为空？
以表格形式显示找到的所
N 有记录数据
记录已存在
N 返回管理模块
Y
以表格形式显示样品收
发登记数据
五、样品收发登记综合查询模块
1、主模块
(1)、模块描述
输入查询条件，选择查询类型。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 起始时间 1 字符
2 截止时间 1 字符
3 产品名称 1 字符
4 受检单位 1 字符
5 抽样地点 1 字符
6 抽（送）样日期 1 字符
7 抽（送）样人 1 字符
8 样品编号 1 字符
(3)、模块接口关系
查询∶进入查询结果模块
2、查询结果模块
(1)、模块描述
23技术检测信息系统项目组
根据查询条件及查询类型，进行查询并显示查询结果。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 起始时间 1 字符
2 截止时间 1 字符
3 产品名称 1 字符
4 受检单位 1 字符
5 抽样地点 1 字符
6 抽（送）样日期 1 字符
7 抽（送）样人 1 字符
8 样品编号 1 字符
(3)、模块接口关系
未找到∶返回查询主模块
六、检验报告收费模块
1、录入及修改模块
(1)、模块描述
对检验报告收费数据进行修改或保存。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 收费金额 1 字符
(3)、模块接口关系
修改或保存∶返回检验报告受费管理模块
(4)算法描述
输入样品编号
显示录入修改界面
编 号 为 空 ? Y 录入或修改数据
N 返回管理模块
选择录入或修改按钮
记 录 N存在 ?
修改
修 改 或 保
Y 存 ?
将 收 费 金 额 取 出 保 存 的 收 保存
赋值为0 费金额数据
将数据存入数 更新数据库中
据库 的数据
系统发出提示后返回管理模块
2、查询模块
24技术检测信息系统项目组
(1)、模块描述
对检验报告收费数据进行查询并显示查询结果。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
(3)、模块接口关系
未找到∶返回检验报告受费管理模块
七、运行卡录入模块
(1)、模块描述
将运行卡中由综合室填写部分录入后，选择保存按钮保存。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 交综合室日期 1 字符 年[1980,2050]月[1,11]日[1,30]
3 经手人 1 字符
4 报告复审日期 1 字符 年[1980,2050]月[1,11]日[1,30]
5 报告复审人 1 字符
(3)、模块接口关系
保存∶返回综合室模块
(4)、算法描述
将数据录入后，选择保存按钮保存。系统查询检验运行卡数据库中有无该样品编号的记录存
在，如不存在则返回；存在则将输入的数据更新入数据库。
八、运行卡修改模块
(1)、模块描述
将保存的综合室运行卡数据修改后，选择修改按钮保存。
(2)、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 交综合室日期 1 字符 年[1980,2050]月[1,11]日[1,30]
3 经手人 1 字符
4 报告复审日期 1 字符 年[1980,2050]月[1,11]日[1,30]
5 报告复审人 1 字符
(3)、模块接口关系
修改∶返回综合室模块
(4)、算法描述
将数据录入后，选择保存按钮保存。系统查询检验运行卡数据库中有无该样品编号的记录存
在，如不存在则返回；存在则将输入的数据更新入数据库。
九、用户口令修改模块
1、密码验证模块
①模块描述
输入密码经系统检查后予以允许进入或者拒绝进入。
25技术检测信息系统项目组
②输入、输出
输入∶密码
③模块接口关系
允许进入∶调用口令修改模块
拒绝进入∶返回综合室模块
2、口令修改模块
①模块描述
修改综合室密码及口令后，选择提交按钮保存。
②输入、输出
③模块接口关系
保存∶返回综合室模块
2.4.5 机械一室模块
一、用户登录模块
1、模块描述
输入用户名和密码经系统检查后予以允许进入或者拒绝进入。
2、输入、输出
输入∶用户名和密码
3、模块接口关系
允许进入∶调用机械一室模块
拒绝进入∶返回系统总控模块
二、报告首页录入模块
1、模块描述
将机械一室检验报告首页数据按照原始表格录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 检验结论 1 字符
3 依据标准 1 字符
4 环境温度 1 字符
5 备注 1 字符
6 审核 1 字符
7 主检 1 字符
8 报告复审人 1 字符
3、模块接口关系
保存∶返回机械一室模块
4、 算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若已经录入则返回；若尚未录入，则进入检验报告首页录入界面。输入数据后，选
26技术检测信息系统项目组
择保存按钮保存，系统保存数据后发出提示返回机械一室模块。
三、报告首页修改模块
1、模块描述
将保存的检验报告首页数据修改后，选择保存按钮保存或选择删除按钮删除。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 检验结论 1 字符
3 依据标准 1 字符
4 环境温度 1 字符
5 备注 1 字符
6 审核 1 字符
7 主检 1 字符
8 报告复审人 1 字符
3、模块接口关系
修改或删除∶返回机械一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若尚未录入则返回；若已经录入，则查询该检验报告是否已签发，报告已签发则返
回；未签发则进入检验报告首页修改界面。修改数据后，选择保存按钮保存或选择删除按钮
删除，系统发出提示返回机械一室模块。
四、报告附页录入模块
1、模块描述
将机械一室检验报告附页数据按照原始表格录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 序号 14 字符
3 检验项目 14 字符
4 技术要求 14 字符
5 检验结果 14 字符
6 单项评价 14 字符
7 备注 1 字符
8 单位 14 字符
3、模块接口关系
返回∶返回机械一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告是否已
签发，若已经签发则返回；若尚未签发，则进入检验报告附页录入界面。输入数据后，选择保
存按钮保存。
27技术检测信息系统项目组
五、报告附页修改模块
1、模块描述
将机械一室检验报告附页数据修改后，选择修改按钮保存或选择删除按钮删除记录或选择
插入按钮插入记录。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 序号 14 字符
3 检验项目 14 字符
4 技术要求 14 字符
5 检验结果 14 字符
6 单项评价 14 字符
7 备注 1 字符
8 单位 14 字符
3、模块接口关系
返回∶返回机械一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告是否已
签发，若已经签发则返回；若尚未签发，则查询该检验报告附页是否已录入，若尚未录入则返
回，若已经录入则进入检验报告附页修改界面。修改数据后，可选择修改按钮保存；或选中想
删除的记录，选择删除按钮删除；也可以插入记录。
六、运行卡录入模块
1、模块描述
将机械一室检验运行卡数据录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 主检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
3 主检人 1 字符
4 协检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
5 协检人 1 字符
6 报告编写日期 1 字符 年[1980,2050]月[1,12]日[1,31]
7 报告编写人 1 字符
8 报告审核日期 1 字符 年[1980,2050]月[1,12]日[1,31]
9 报告审核人 1 字符
10 备注 1 字符
3、模块接口关系
保存∶返回机械一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号检验运行卡是否已
28技术检测信息系统项目组
录入，若已经录入则返回；若尚未录入，则进入检验运行卡录入界面。输入数据后，选择保存
按钮保存。
七、运行卡修改模块
1、模块描述
将机械一室检验运行卡数据修改后，选择修改按钮更新。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 主检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
3 主检人 1 字符
4 协检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
5 协检人 1 字符
6 报告编写日期 1 字符 年[1980,2050]月[1,12]日[1,31]
7 报告编写人 1 字符
8 报告审核日期 1 字符 年[1980,2050]月[1,12]日[1,31]
9 报告审核人 1 字符
10 备注 1 字符
3、模块接口关系
保存∶返回机械一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验运行卡是否
已录入，若尚未录入则返回；若已经录入，则进入检验报运行卡修改界面。修改数据后，选择
修改按钮保存。
八、运行卡查询模块
1、模块描述
查询到符合要求的检验运行卡数据，显示并可打印。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
3、模块接口关系
未找到∶返回机械一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验运行卡是否
已录入，若尚未录入则返回；若已经录入，则将查询到的运行卡数据显示出来。
九、用户口令修改模块
1、密码验证模块
①模块描述
输入密码经系统检查后予以允许进入或者拒绝进入。
②输入、输出
29技术检测信息系统项目组
输入∶密码
③模块接口关系
允许进入∶调用口令修改模块
拒绝进入∶返回机械一室模块
2、口令修改模块
①模块描述
修改综合室密码及口令后，选择提交按钮保存。
②输入、输出
输入∶密码、口令
③模块接口关系
保存∶返回机械一室模块
2.4.6 机械二室模块
一、用户登录模块
1、模块描述
输入用户名和密码经系统检查后予以允许进入或者拒绝进入。
2、输入、输出
输入∶用户名和密码
3、模块接口关系
允许进入∶调用机械二室模块
拒绝进入∶返回系统总控模块
二、报告首页录入模块
1、模块描述
将机械二室检验报告首页数据按照原始表格录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 检验结论 1 字符
3 依据标准 1 字符
4 环境温度 1 字符
5 备注 1 字符
6 审核 1 字符
7 主检 1 字符
8 报告复审人 1 字符
3、模块接口关系
保存∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若已经录入则返回；若尚未录入，则进入检验报告首页录入界面。输入数据后，选
择保存按钮保存，系统保存数据后发出提示返回机械一室模块。
30技术检测信息系统项目组
三、报告首页修改模块
1、模块描述
将保存的检验报告首页数据修改后，选择保存按钮保存或选择删除按钮删除。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 检验结论 1 字符
3 依据标准 1 字符
4 环境温度 1 字符
5 备注 1 字符
6 审核 1 字符
7 主检 1 字符
8 报告复审人 1 字符
3、模块接口关系
修改或删除∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若尚未录入则返回；若已经录入，则查询该检验报告是否已签发，报告已签发则返
回；未签发则进入检验报告首页修改界面。修改数据后，选择保存按钮保存或选择删除按钮
删除，系统发出提示返回机械二室模块。
四、报告附页录入模块
1、模块描述
将机械二室检验报告附页数据按照原始表格录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 序号 14 字符
3 检验项目 14 字符
4 技术要求 14 字符
5 检验结果 14 字符
6 单项评价 14 字符
7 备注 1 字符
8 单位 14 字符
3、模块接口关系
返回∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告是否已
签发，若已经签发则返回；若尚未签发，则进入检验报告附页录入界面。输入数据后，选择保
存按钮保存。
31技术检测信息系统项目组
五、报告附页修改模块
1、模块描述
将机械二室检验报告附页数据修改后，选择修改按钮保存或选择删除按钮删除记录或选择
插入按钮插入记录。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 序号 14 字符
3 检验项目 14 字符
4 技术要求 14 字符
5 检验结果 14 字符
6 单项评价 14 字符
7 备注 1 字符
8 单位 14 字符
3、模块接口关系
返回∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告是否已
签发，若已经签发则返回；若尚未签发，则查询该检验报告附页是否已录入，若尚未录入则返
回，若已经录入则进入检验报告附页修改界面。修改数据后，可选择修改按钮保存；或选中想
删除的记录，选择删除按钮删除；也可以插入记录。
六、运行卡录入模块
1、模块描述
将机械二室检验运行卡数据录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 主检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
3 主检人 1 字符
4 协检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
5 协检人 1 字符
6 报告编写日期 1 字符 年[1980,2050]月[1,12]日[1,31]
7 报告编写人 1 字符
8 报告审核日期 1 字符 年[1980,2050]月[1,12]日[1,31]
9 报告审核人 1 字符
10 备注 1 字符
3、模块接口关系
保存∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号检验运行卡是否已
32技术检测信息系统项目组
录入，若已经录入则返回；若尚未录入，则进入检验运行卡录入界面。输入数据后，选择保存
按钮保存。
七、运行卡修改模块
1、模块描述
将机械二室检验运行卡数据修改后，选择修改按钮更新。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 主检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
3 主检人 1 字符
4 协检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
5 协检人 1 字符
6 报告编写日期 1 字符 年[1980,2050]月[1,12]日[1,31]
7 报告编写人 1 字符
8 报告审核日期 1 字符 年[1980,2050]月[1,12]日[1,31]
9 报告审核人 1 字符
10 备注 1 字符
3、模块接口关系
保存∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验运行卡是否
已录入，若尚未录入则返回；若已经录入，则进入检验报运行卡修改界面。修改数据后，选择
修改按钮保存。
八、运行卡查询模块
1、模块描述
查询到符合要求的检验运行卡数据，显示并可打印。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
3、模块接口关系
未找到∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验运行卡是否
已录入，若尚未录入则返回；若已经录入，则将查询到的运行卡数据显示出来。
九、用户口令修改模块
1、密码验证模块
①模块描述
输入密码经系统检查后予以允许进入或者拒绝进入。
②输入、输出
33技术检测信息系统项目组
输入∶密码
③模块接口关系
允许进入∶调用口令修改模块
拒绝进入∶返回机械二室模块
2、口令修改模块
①模块描述
修改机械二室密码及口令后，选择提交按钮保存。
②输入、输出
输入∶密码、口令
③模块接口关系
保存∶返回机械二室模块
十、理化报告录入模块
1、模块描述
将机械二室理化检验报告数据按照原始表格录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 C含量 1 字符
3 Si含量 1 字符
4 Mn含量 1 字符
5 P含量 1 字符
6 S含量 1 字符
7 Cr含量 1 字符
8 元素1 1 字符
9 元素2 1 字符
10 元素3 1 字符
11 元素4 1 字符
12 元素5 1 字符
13 元素6 1 字符
14 含量1 1 字符
15 含量2 1 字符
16 含量3 1 字符
17 含量4 1 字符
18 含量5 1 字符
19 含量6 1 字符
20 物理性能 1 字符
21 备注 1 字符
22 主检 1 字符
23 审核 1 字符
3、模块接口关系
34技术检测信息系统项目组
保存∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若已经录入则返回；若尚未录入，则进入理化检验报告录入界面。输入数据后，选
择保存按钮保存，系统保存数据后发出提示返回机械二室模块。
十一、理化报告修改模块
1、模块描述
将机械二室理化检验报告数据修改后，选择修改按钮更新。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 C含量 1 字符
3 Si含量 1 字符
4 Mn含量 1 字符
5 P含量 1 字符
6 S含量 1 字符
7 Cr含量 1 字符
8 元素1 1 字符
9 元素2 1 字符
10 元素3 1 字符
11 元素4 1 字符
12 元素5 1 字符
13 元素6 1 字符
14 含量1 1 字符
15 含量2 1 字符
16 含量3 1 字符
17 含量4 1 字符
18 含量5 1 字符
19 含量6 1 字符
20 物理性能 1 字符
21 备注 1 字符
22 主检 1 字符
23 审核 1 字符
3、模块接口关系
保存∶返回机械二室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若尚未录入则返回；若已经录入，则进入理化检验报告修改界面。修改数据后，选
择修改按钮保存，系统更新数据后发出提示返回机械二室模块。
35技术检测信息系统项目组
2.4.7 化工一室模块
一、用户登录模块
1、模块描述
输入用户名和密码经系统检查后予以允许进入或者拒绝进入。
2、输入、输出
输入∶用户名和密码
3、模块接口关系
允许进入∶调用化工一室模块
拒绝进入∶返回系统总控模块
二、报告首页录入模块
1、模块描述
将化工一室检验报告首页数据按照原始表格录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 检验结论 1 字符
3 依据标准 1 字符
4 环境温度 1 字符
5 备注 1 字符
6 审核 1 字符
7 主检 1 字符
8 报告复审人 1 字符
3、模块接口关系
保存∶返回化工一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若已经录入则返回；若尚未录入，则进入检验报告首页录入界面。输入数据后，选
择保存按钮保存，系统保存数据后发出提示返回化工一室模块。
三、报告首页修改模块
1、模块描述
将保存的检验报告首页数据修改后，选择保存按钮保存或选择删除按钮删除。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 检验结论 1 字符
3 依据标准 1 字符
4 环境温度 1 字符
5 备注 1 字符
36技术检测信息系统项目组
6 审核 1 字符
7 主检 1 字符
8 报告复审人 1 字符
3、模块接口关系
修改或删除∶返回化工一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告首页是
否已录入，若尚未录入则返回；若已经录入，则查询该检验报告是否已签发，报告已签发则返
回；未签发则进入检验报告首页修改界面。修改数据后，选择保存按钮保存或选择删除按钮
删除，系统发出提示返回化工一室模块。
四、报告附页录入模块
1、模块描述
将机械一室检验报告附页数据按照原始表格录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 序号 14 字符
3 检验项目 14 字符
4 技术要求 14 字符
5 检验结果 14 字符
6 单项评价 14 字符
7 备注 1 字符
8 单位 14 字符
3、模块接口关系
返回∶返回化工一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告是否已
签发，若已经签发则返回；若尚未签发，则进入检验报告附页录入界面。输入数据后，选择保
存按钮保存。
五、报告附页修改模块
1、模块描述
将化工一室检验报告附页数据修改后，选择修改按钮保存或选择删除按钮删除记录或选择
插入按钮插入记录。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 报告编号 1 字符
2 序号 14 字符
3 检验项目 14 字符
4 技术要求 14 字符
5 检验结果 14 字符
6 单项评价 14 字符
37技术检测信息系统项目组
7 备注 1 字符
8 单位 14 字符
3、模块接口关系
返回∶返回化工一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验报告是否已
签发，若已经签发则返回；若尚未签发，则查询该检验报告附页是否已录入，若尚未录入则返
回，若已经录入则进入检验报告附页修改界面。修改数据后，可选择修改按钮保存；或选中想
删除的记录，选择删除按钮删除；也可以插入记录。
六、运行卡录入模块
1、模块描述
将化工一室检验运行卡数据录入后，选择保存按钮保存。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 主检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
3 主检人 1 字符
4 协检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
5 协检人 1 字符
6 报告编写日期 1 字符 年[1980,2050]月[1,12]日[1,31]
7 报告编写人 1 字符
8 报告审核日期 1 字符 年[1980,2050]月[1,12]日[1,31]
9 报告审核人 1 字符
10 备注 1 字符
3、模块接口关系
保存∶返回化工一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号检验运行卡是否已
录入，若已经录入则返回；若尚未录入，则进入检验运行卡录入界面。输入数据后，选择保存
按钮保存。
七、运行卡修改模块
1、模块描述
将化工一室检验运行卡数据修改后，选择修改按钮更新。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
2 主检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
3 主检人 1 字符
4 协检日期 1 字符 年[1980,2050]月[1,12]日[1,31]
5 协检人 1 字符
38技术检测信息系统项目组
6 报告编写日期 1 字符 年[1980,2050]月[1,12]日[1,31]
7 报告编写人 1 字符
8 报告审核日期 1 字符 年[1980,2050]月[1,12]日[1,31]
9 报告审核人 1 字符
10 备注 1 字符
3、模块接口关系
保存∶返回化工一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验运行卡是否
已录入，若尚未录入则返回；若已经录入，则进入检验报运行卡修改界面。修改数据后，选择
修改按钮保存。
八、运行卡查询模块
1、模块描述
查询到符合要求的检验运行卡数据，显示并可打印。
2、输入、输出
序号 输入 数量 精度 数据类型 有效范围
1 样品编号 1 字符
3、模块接口关系
未找到∶返回化工一室模块
4、算法描述
首先判断样品编号是否为空，为空则返回；若不为空，则查询该样品编号的检验运行卡是否
已录入，若尚未录入则返回；若已经录入，则将查询到的运行卡数据显示出来。
九、用户口令修改模块
1、密码验证模块
①模块描述
输入密码经系统检查后予以允许进入或者拒绝进入。
②输入、输出
输入∶密码
③模块接口关系
允许进入∶调用口令修改模块
拒绝进入∶返回化工一室模块
2、口令修改模块
①模块描述
修改化工一室密码及口令后，选择提交按钮保存。
②输入、输出
输入∶密码、口令
③模块接口关系
保存∶返回化工一室模块
39技术检测信息系统项目组
2.4.7化工二室模块
化工二室各功能模块与机械一室模块各功能模块均相同，不再详细描述。
2.4.8电器室模块
电器室各功能模块与机械一室模块功能模块均相同，不再详细描述。
2.4.9轻工室模块
轻工室各功能模块与机械一室模块功能模块均相同，不再详细描述。
2.4.10统计汇总模块
一、用户登录模块
1、模块描述
输入用户名和密码经系统检查后予以允许进入或者拒绝进入。
2、输入、输出
输入∶用户名和密码
3、模块接口关系
允许进入∶调用统计汇总模块
拒绝进入∶返回系统总控模块
二、查询结果模块
1、模块描述
根据输入的查询条件及查询类型在检验报告数据库中查找符合要求的记录，显示查询于汇
总结果。
2、输入、输出
输入：起始日期、截止日期、产品名称、受检单位、主检人、检验结论3、模块接口关系
3、模块接口关系
未找到：返回统计汇总模块
三、用户口令修改模块
1、密码验证模块
①模块描述
输入密码经系统检查后予以允许进入或者拒绝进入。
②输入、输出
输入∶密码
③模块接口关系
允许进入∶调用口令修改模块
40技术检测信息系统项目组
拒绝进入∶返回统计汇总模块
2、口令修改模块
①模块描述
修改统计汇总密码及口令后，选择提交按钮保存。
②输入、输出
输入∶密码、口令
③模块接口关系
保存∶返回统计汇总模块
2.4.11领导查询模块
一、用户登录模块
1、模块描述
输入用户名和密码经系统检查后予以允许进入或者拒绝进入。
2、输入、输出
输入∶用户名和密码
3、模块接口关系
允许进入∶调用领导查询模块
拒绝进入∶返回系统总控模块
二、查询结果模块
1、模块描述
根据输入的查询条件及查询类型在检验报告数据库中查找符合要求的记录，显示查询与汇
总结果。
2、输入、输出
输入：起始日期、截止日期、产品名称
3、模块接口关系
未找到：返回领导查询模块
三、用户口令修改模块
1、密码验证模块
①模块描述
输入密码经系统检查后予以允许进入或者拒绝进入。
②输入、输出
输入∶密码
③模块接口关系
允许进入∶调用口令修改模块
拒绝进入∶返回统计汇总模块
2、口令修改模块
①模块描述
修改领导查询密码及口令后，选择提交按钮保存。
②输入、输出
输入∶密码、口令
③模块接口关系
41技术检测信息系统项目组
保存∶返回领导查询模块
2.4.12公共查询模块
一、查询结果模块
1、模块描述
根据输入的查询条件及查询类型在检验报告数据库中查找符合要求的记录，显示查询与汇
总结果。
2、输入、输出
输入：起始日期、截止日期、产品名称
3、模块接口关系
未找到：返回公共查询模块
42
