软件体系结构设计说明书
1.文档简介
[本节主要是描述软件体系结构设计说明书的目的、范围、相关术语、参考资料和本文档
的摘要性介绍。软件体系结构设计属于高层设计文档，是符合现代软件工程要求的概要设
计。]

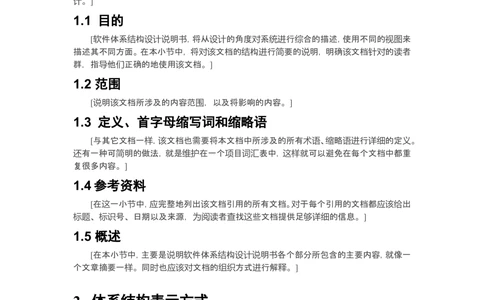

1.1 目的
[软件体系结构设计说明书，将从设计的角度对系统进行综合的描述，使用不同的视图来
描述其不同方面。在本小节中，将对该文档的结构进行简要的说明，明确该文档针对的读者
群，指导他们正确的地使用该文档。]
1.2 范围
[说明该文档所涉及的内容范围，以及将影响的内容。]
1.3 定义、首字母缩写词和缩略语
[与其它文档一样，该文档也需要将本文档中所涉及的所有术语、缩略语进行详细的定义。
还有一种可简明的做法，就是维护在一个项目词汇表中，这样就可以避免在每个文档中都重
复很多内容。]
1.4 参考资料
[在这一小节中，应完整地列出该文档引用的所有文档。对于每个引用的文档都应该给出
标题、标识号、日期以及来源，为阅读者查找这些文档提供足够详细的信息。]
1.5 概述
[在本小节中，主要是说明软件体系结构设计说明书各个部分所包含的主要内容，就像一
个文章摘要一样。同时也应该对文档的组织方式进行解释。]
2. 体系结构表示方式
[本节说明软件体系结构在当前系统中的作用及其表示方式。它将列举其所必需的用例
视图、逻辑视图、进程视图、部署视图或实施视图，并分别说明这些视图包含哪些类型的模型
元素。]3. 软件体系结构的目标和约束
[本节说明对软件体系结构具有某种重要影响的软件需求和用户目标，例如，系统安全性、
保密性、第三方组件的使用、可移植性、发布和重新使用。它还要记录可能适用的特殊约束：
设计与实施策略、开发工具、团队结构、时间表、遗留系统等。]

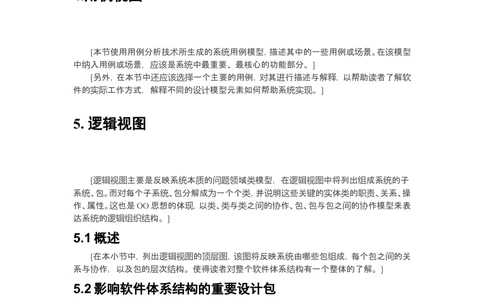

4.用例视图
[本节使用用例分析技术所生成的系统用例模型，描述其中的一些用例或场景。在该模型
中纳入用例或场景，应该是系统中最重要、最核心的功能部分。]
[另外，在本节中还应该选择一个主要的用例，对其进行描述与解释，以帮助读者了解软
件的实际工作方式，解释不同的设计模型元素如何帮助系统实现。]
5. 逻辑视图
[逻辑视图主要是反映系统本质的问题领域类模型，在逻辑视图中将列出组成系统的子
系统、包。而对每个子系统、包分解成为一个个类，并说明这些关键的实体类的职责、关系、操
作、属性。这也是OO思想的体现，以类、类与类之间的协作、包、包与包之间的协作模型来表
达系统的逻辑组织结构。]
5.1 概述
[在本小节中，列出逻辑视图的顶层图，该图将反映系统由哪些包组成，每个包之间的关
系与协作，以及包的层次结构。使得读者对整个软件体系结构有一个整体的了解。]
5.2 影响软件体系结构的重要设计包
[在本小节中，将从逻辑视图中选择有重要意义的设计包，每个设计包有一个小节来描述，
说明这些包的名称、简要的说明、该包中的主要类和相关的类图。对于包中的重要的类，还应
该说明其名称、简要说明、主要职责、操作、属性等。]6. 进程视图
[本节主要描述该软件体系结构下，系统运行态的情况。描述系统在执行时，包括哪些进
程（包括线程、进程、进程组），以及它们之间是如何进行通信的、如何进行消息传递、接口如
何。并且来说明如何进行组织。]

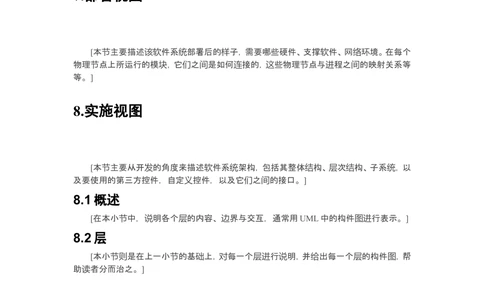

7.部署视图
[本节主要描述该软件系统部署后的样子，需要哪些硬件、支撑软件、网络环境。在每个
物理节点上所运行的模块，它们之间是如何连接的，这些物理节点与进程之间的映射关系等
等。]
8.实施视图
[本节主要从开发的角度来描述软件系统架构，包括其整体结构、层次结构、子系统，以
及要使用的第三方控件，自定义控件，以及它们之间的接口。]
8.1 概述
[在本小节中，说明各个层的内容、边界与交互，通常用UML中的构件图进行表示。]
8.2 层
[本小节则是在上一小节的基础上，对每一个层进行说明，并给出每一个层的构件图，帮
助读者分而治之。]
