以下为正文，本资料为CAD图纸（可编辑），下载方式在文末。

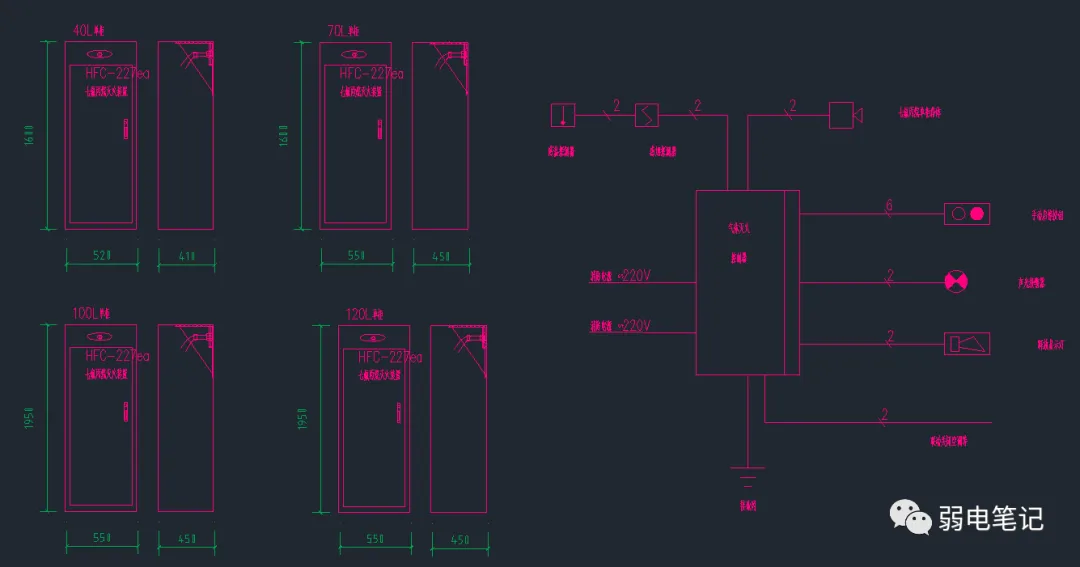

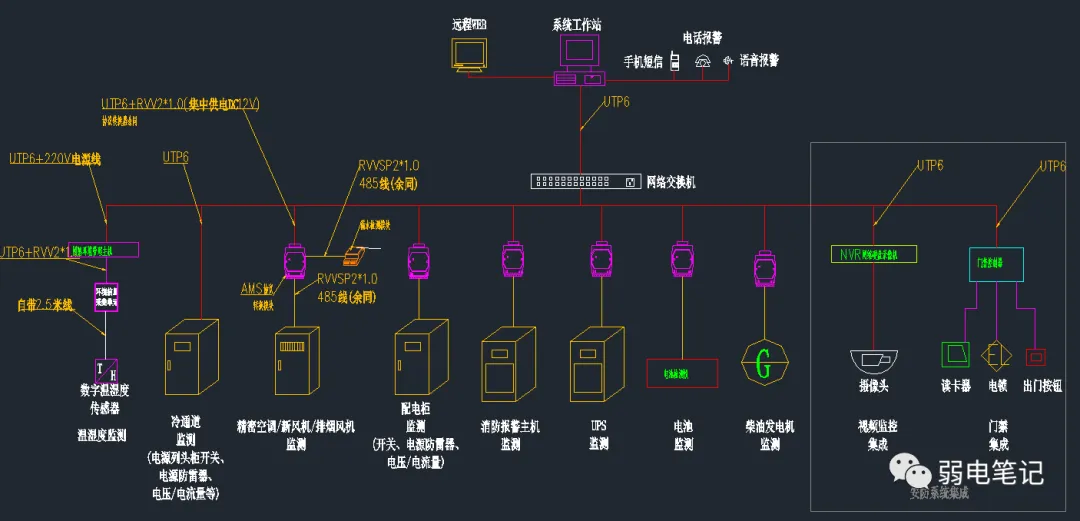

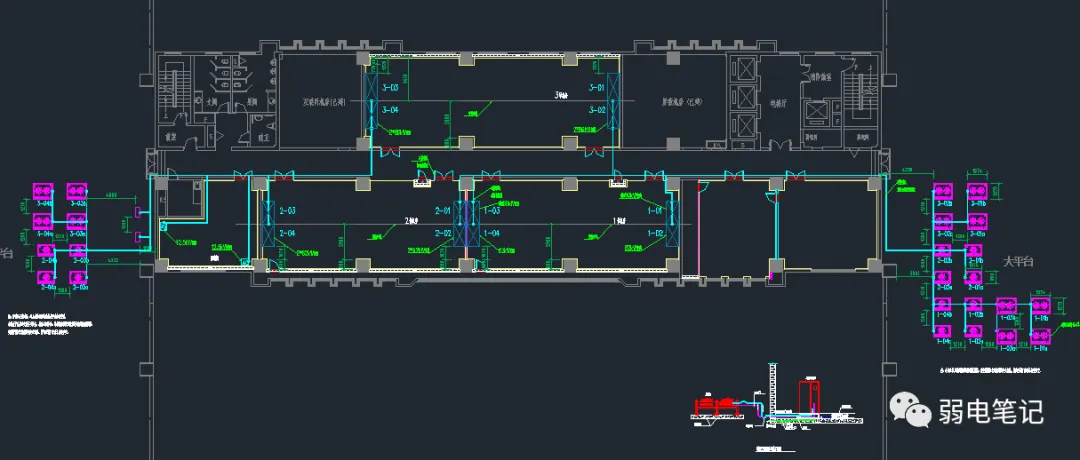

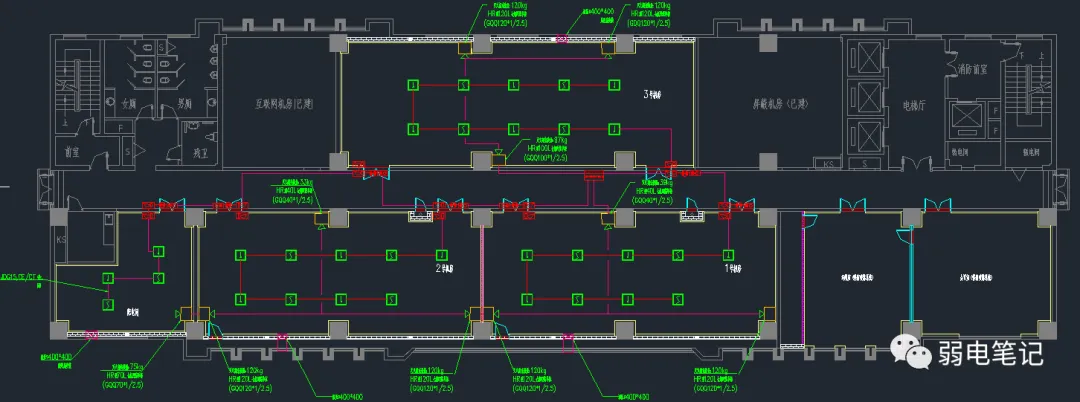

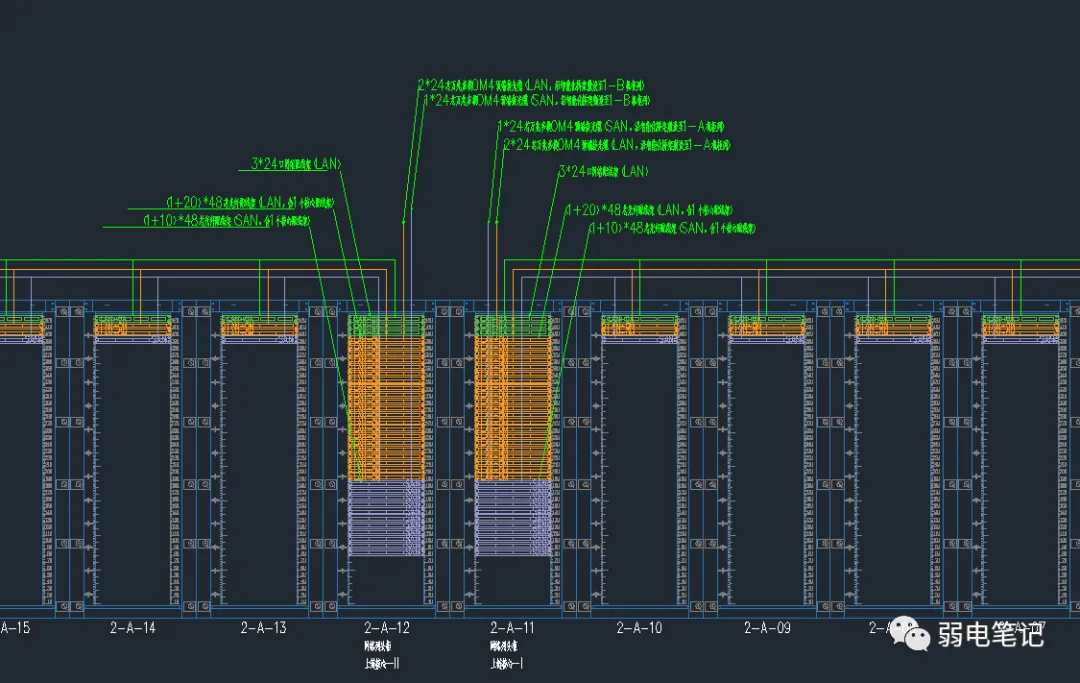

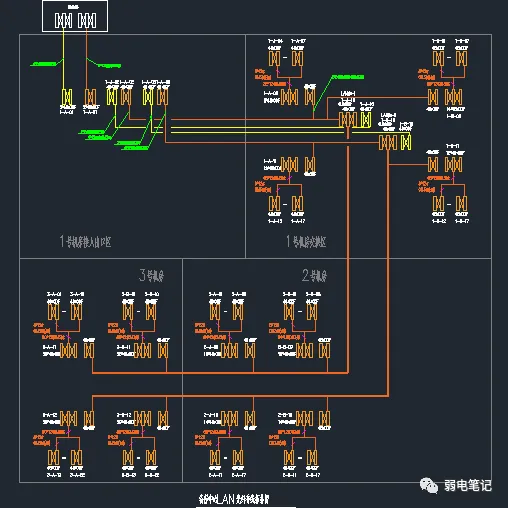

设计内容：机房装饰装修系统、机房配电系统、机房空调调节系统、机房消防系统、机房智能化系统、机房节能与环保系统、其它

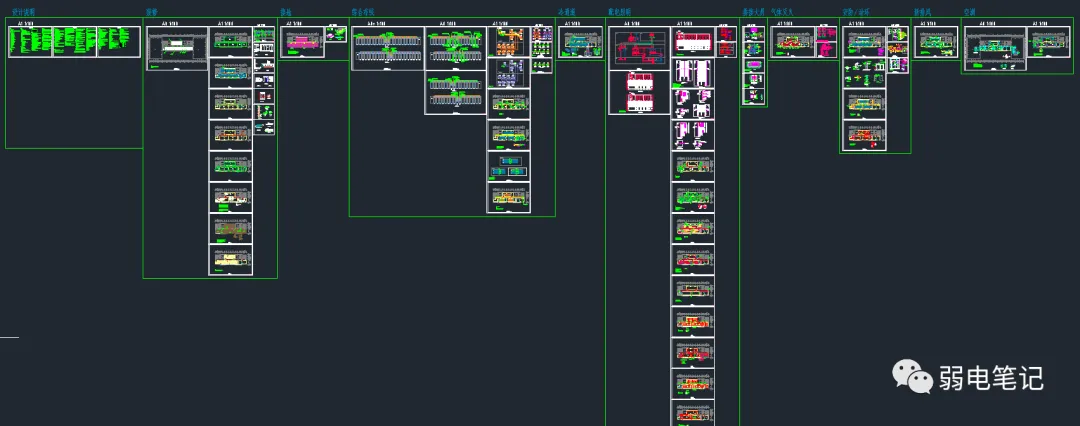

图纸概览

机房等级：按A级机房建设标准规范设计。

机房结构装饰系统设计：机房装修主要工程内容有：天花工程、墙柱面工程、机房地面工程、门窗工程、电气及管槽工程等。

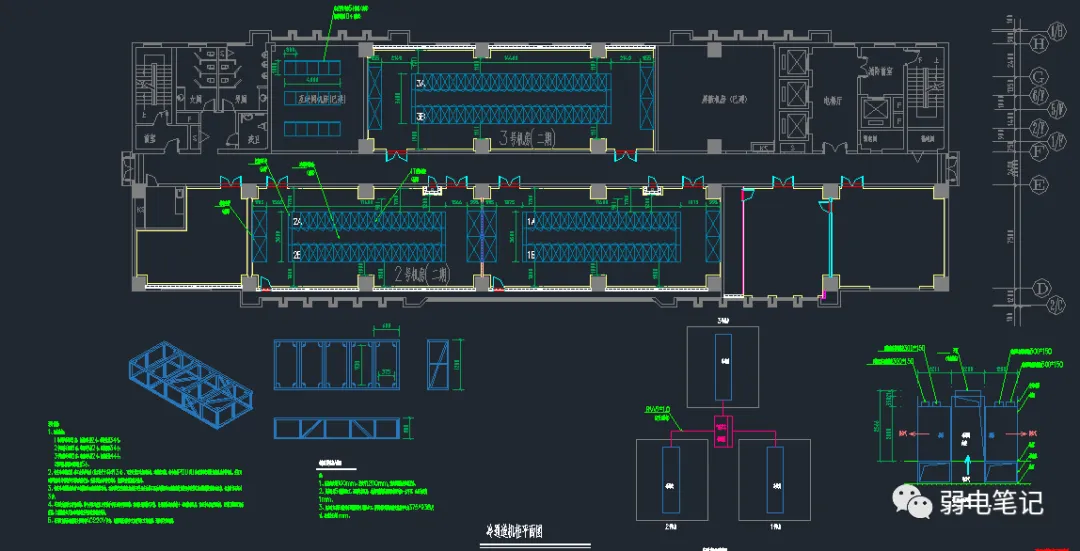

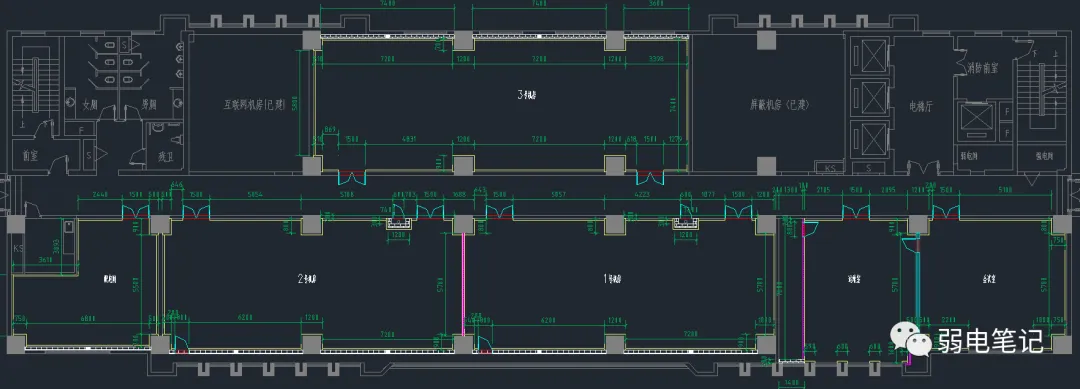

装修平面图

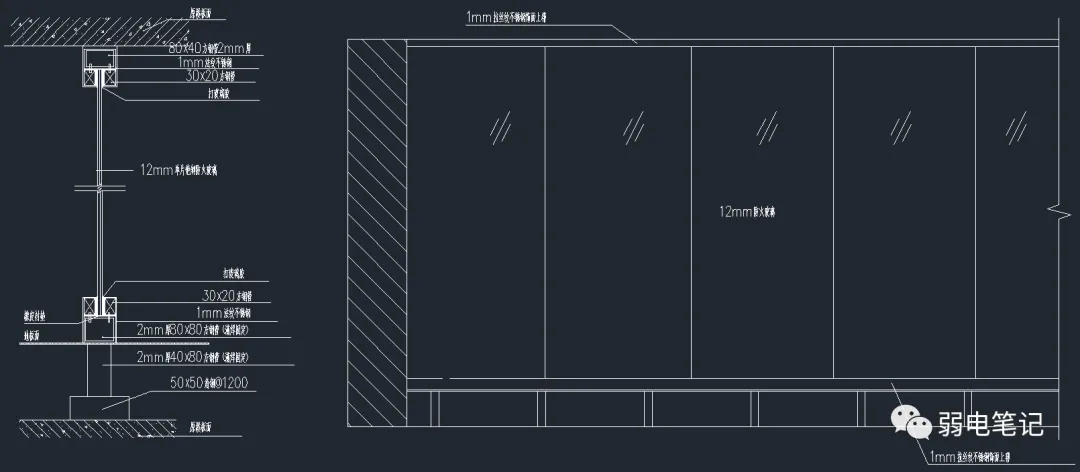

钢化玻璃隔断

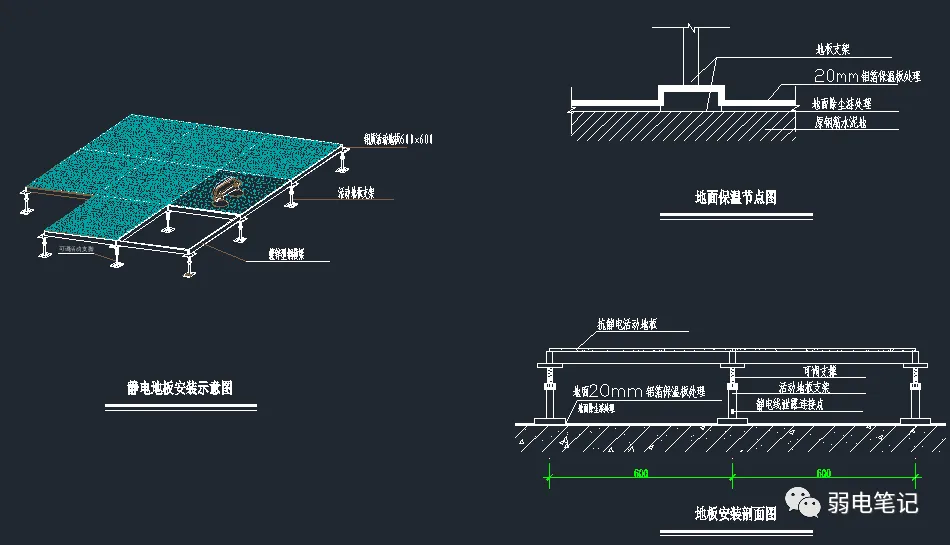

地板安装

配电系统设计为"双路市电+UPS不间断电源+柴油发电机组"的供电方式，IT设备供电回路及动力设备供电回路独立，均具有容量冗余和功能模块备份，保证系统的高可靠性并具有在线维修能力，尽量减少系统的故障点。备份中心应配备专用变电所，在其内设置高低压配电房、UPS配电房以及柴油发电机组发电房等内容。备份中心机房内设置配电间，配电柜供电的设备主要是机房精密空调、照明、维修及保障机房设备正常运行的辅助设备等，UPS输出配电柜以列头柜的形式分区域向设备机柜供电。

机房整体供电系统图

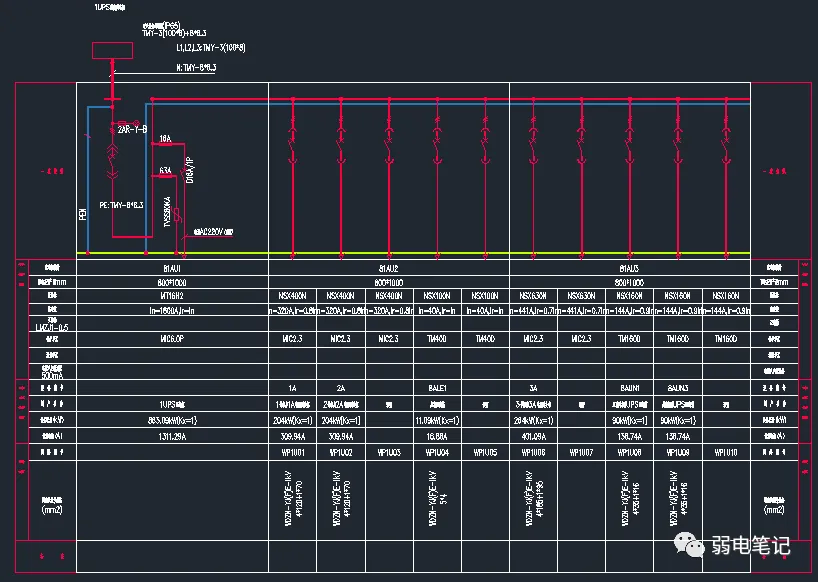

UPS配电系统图

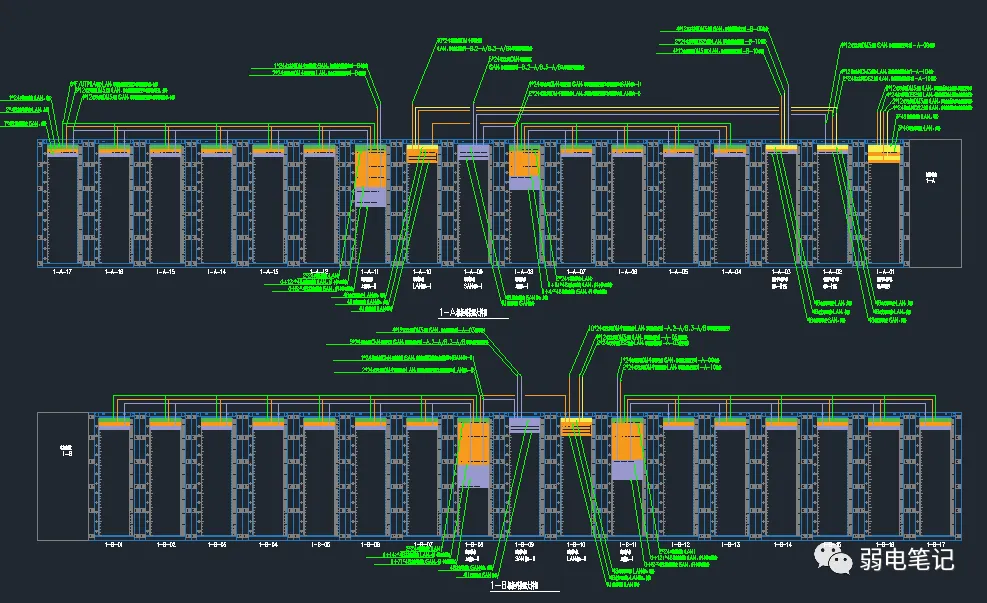

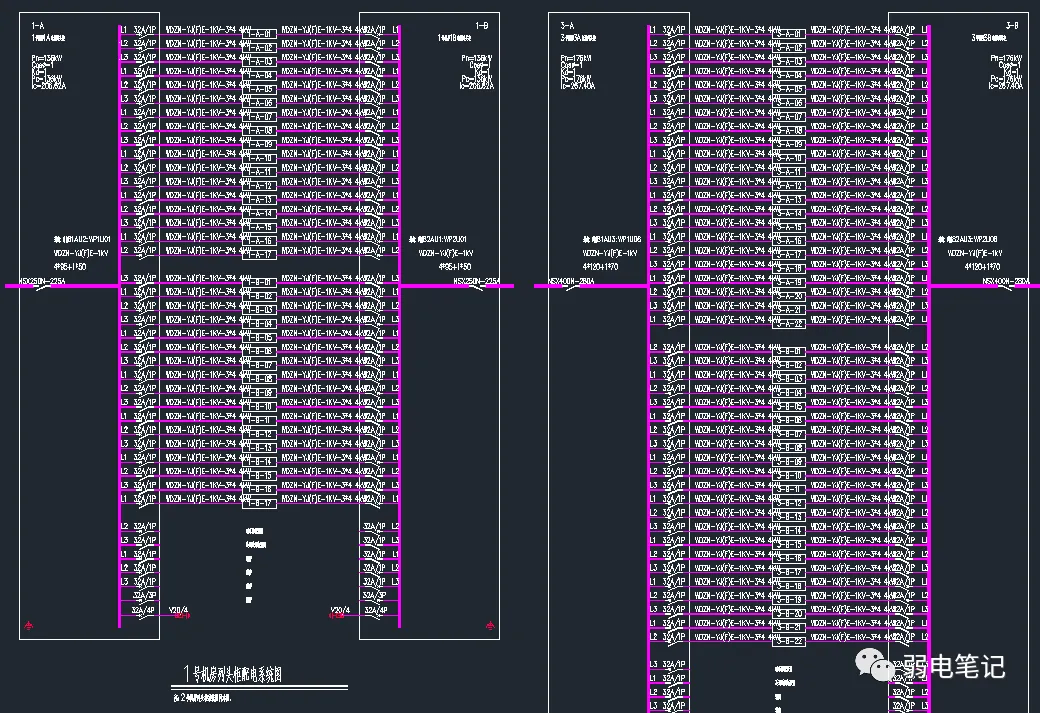

列头柜配电系统图

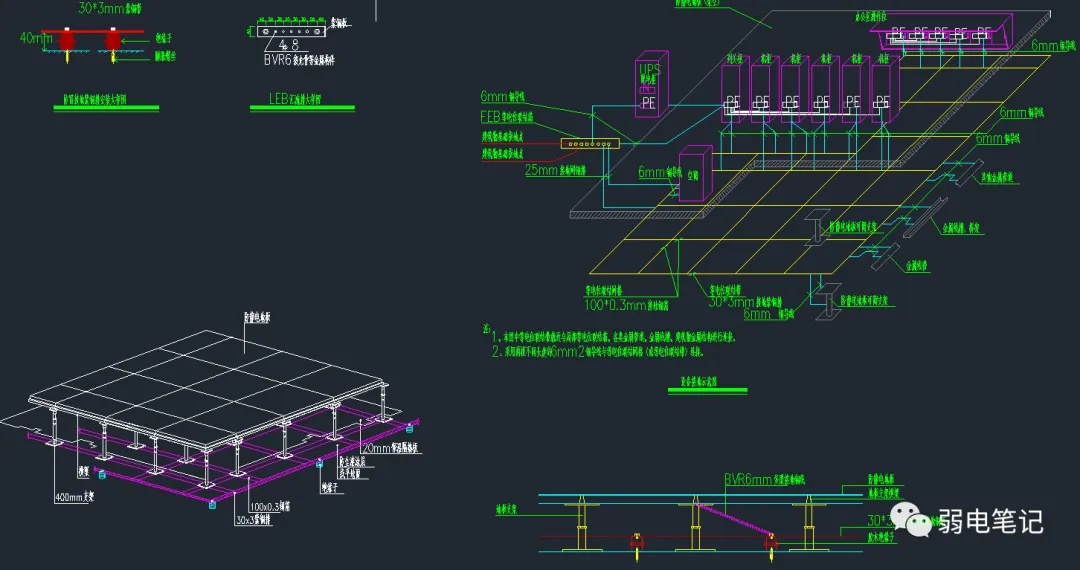

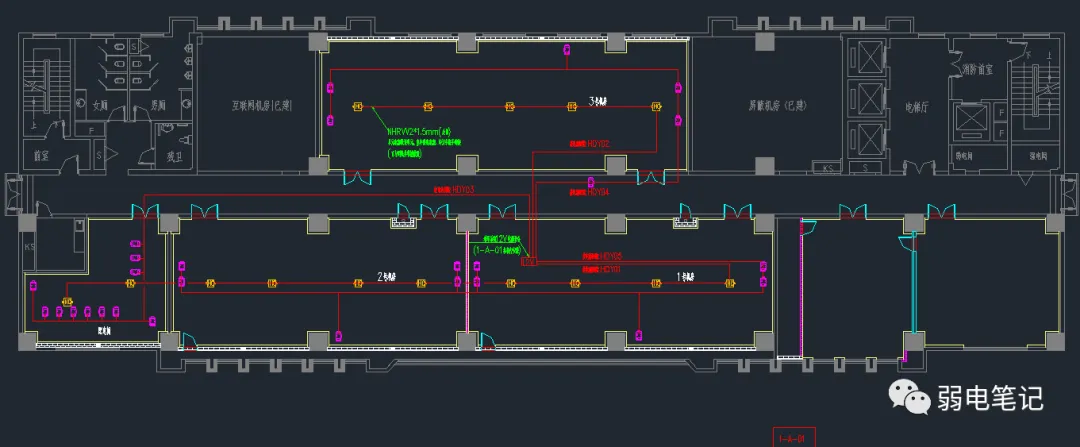

接地及安全措施：本设计采用 TN-S接地型式, PE和 N线严格分开。用配电设备之外露可导电部分及各插座接地极经PE线连接成网。总等电位联结均采用等电位卡子，禁止在金属管道上焊接。要求电气系统功能接地、保护接地与防雷接地共用接地装置。进出建筑物的电缆,在进出处将电缆的金属外皮、穿线钢管就近与防雷接地装置相连。金属电缆桥架及其支架全长应不小于2处与接地干线相连接。
