作为AI硬件的核心基础环节，PCB被誉为“电子元器件之母”，无论是AI服务器、智能手机还是新能源汽车，所有芯片都必须通过PCB完成物理连接与信号传输。而AI算力需求的爆发，正推动PCB行业迎来前所未有的技术升级，AI服务器对PCB的性能、层数、精度要求远超传统服务器。CSPT 2026 IC载板与封装材料合作创新大会将邀请 AI PCB 客户端讲解最新市场趋势与技术进展。
在2026年全球AI算力基础设施进入“从0到1”加速落地阶段，AI服务器、数据中心、高性能计算（HPC）对PCB（印制电路板）的需求呈现爆炸式增长。AI训练与推理集群的规模化部署，直接推动PCB从传统消费电子向高多层、高频高速、高密度互连（HDI）、先进封装基板（ABF/BT）等高端品类转型。根据TPCA与IEK最新预测，2025年全球PCB产值已达923.6亿美元（YoY+15.4%），2026年将进一步攀升至1052亿美元（YoY+13.9%）。
其中，AI服务器与数据中心相关高端PCB（HLC+HDI、多层背板）贡献了超过40%的增量价值，单张AI服务器PCB价值量是传统服务器板的5-8倍，部分超高阶产品（40-78层）单价可达数万美元。Prismark数据进一步显示，2024-2029年全球PCB复合年增长率（CAGR）约5.6%，而AI/HPC驱动的高端细分市场CAGR高达10-18%，HDI板与高多层板增速分别达9.2%和8.0%。中国大陆PCB市场2025年规模预计485亿美元（YoY+17.6%），高端产能供需缺口达300亿元以上，形成长期紧平衡格局。
AI算力需求下PCB技术狂飙突进
AI服务器对信号完整性（SI）、电源完整性（PI）、散热与带宽的要求远超传统产品，直接驱动PCB技术向“高、精、薄、快、低损”方向迭代。2026年主流AI服务器（NVIDIA GB200/Rubin系列、AMD MI400、华为昇腾950等）已普遍采用20-60层甚至更高阶板型，背板可达78层，线宽线距压缩至25μm/25μm以下，孔径/深径比（AR）超过12:1，传输速率突破112Gbps/224Gbps PAM4。
1.材料体系升级：低介电常数（Low-Dk）、低损耗因子（Low-Df）成为标配。松下M9/M10级高频高速树脂、Rogers Megtron系列、PTFE基材大规模上量，Df值已降至0.005以下。HVLP（极低轮廓）铜箔（三井金属、德福科技、隆扬电子）厚度压缩至9μm/6μm，导体损耗降低30%以上。石英纤维布（菲利华、中材科技）取代传统E-glass，实现Dk<3.0，适用于光互联Co-Packaged Optics（CPO）过渡方案。玻璃基板（Glass Core）与有机基板混合技术2026年开始小批量验证，可进一步降低翘曲与信号衰减，是突破先进封装瓶颈的关键。
2.结构与工艺创新：HDI向Any-layer（任意层）与6阶以上演进，激光钻孔+填孔+铜填充技术成熟。高多层板（HLC）普遍采用背钻、埋孔/盲孔、埋阻抗控制工艺，减少串扰。嵌入式元件（Embedded Passives）与刚挠结合板（Rigid-Flex）在边缘AI与服务器中板中占比提升15%以上。AI服务器Midplane/Orthogonal背板已标配Q布（低CTE石英布）+M9 CCL方案，配合CPO光模块，实现互连损耗<0.5dB/cm。
3.设计自动化革命：AI驱动PCB设计工具2025-2026年实现突破性应用。Allegro X AI、Zuken CR-8000、CELUS+Quilter AI等平台采用深度强化学习（DRL）与图神经网络（GNN），可将10层边缘AI模块设计周期缩短90%，自动优化眼图、SI/PI仿真。2026年主流EDA工具已支持“文本提示生成原型”+实时DRC（设计规则检查），大幅降低人工迭代。制造端AI视觉检测+预测性维护使良率提升至99.5%以上，微观缺陷检出率提高40%。
4.先进封装融合：ABF（Ajinomoto Build-up Film）载板与BT基板成为AI GPU/CPU核心，线宽线距进入5μm/5μm，层数达12-16层。IC载板与PCB一体化趋势明显，CoWoS/CoWoP/CoPoS先进封装技术拉动PCB向“类载板”演进。2026年玻璃基板试点量产，将进一步支撑1.6T/3.2T SerDes需求。
这些技术进步直接响应AI算力密度提升：NVIDIA GB200 NVL72单机柜需数十张高阶PCB，Rubin Ultra NVL576集群规模化后，PCB材料与工艺门槛将再次拔高，形成“技术-产能-认证”三重壁垒。
全球主要厂家格局与定位
全球PCB产业高度集中于亚洲，台湾+大陆企业占据全球产能70%以上，高端AI领域台湾技术领先，大陆规模扩张迅猛，日本/韩国把控最顶尖封装基板，美国/欧洲聚焦军工与高端定制。
1.台湾系（全球高端AI PCB核心供应商）：
·欣兴电子（Unimicron）：全球PCB+ABF/BT基板龙头，2025年营收增长13.75%，12月净利润暴增2770%。AI服务器与HPC板占比已超60%，ABF载板产能全球领先，与NVIDIA、AMD、Intel深度绑定。2026年重点布局40+层HDI与SLP（类载板）技术，Kunshan厂2026年1月完成3.2亿美元扩产，新增120万平方米HDI年产能。
·南亚PCB（Nan Ya PCB）：CCL+PCB垂直整合优势显著，2025年营收YoY+24.44%。AI基板与高多层板放量明显，T-Glass与高端铜箔产能持续扩张，2026年AI产品营收占比目标70%。
·臻鼎科技（Zhen Ding Tech）：高端AI板与柔性板双轮驱动，2025年营收58.1亿美元（+6.33%），AI产品占比近70%。泰国2.1亿美元投资已落地，2026年高阶产能进一步释放。

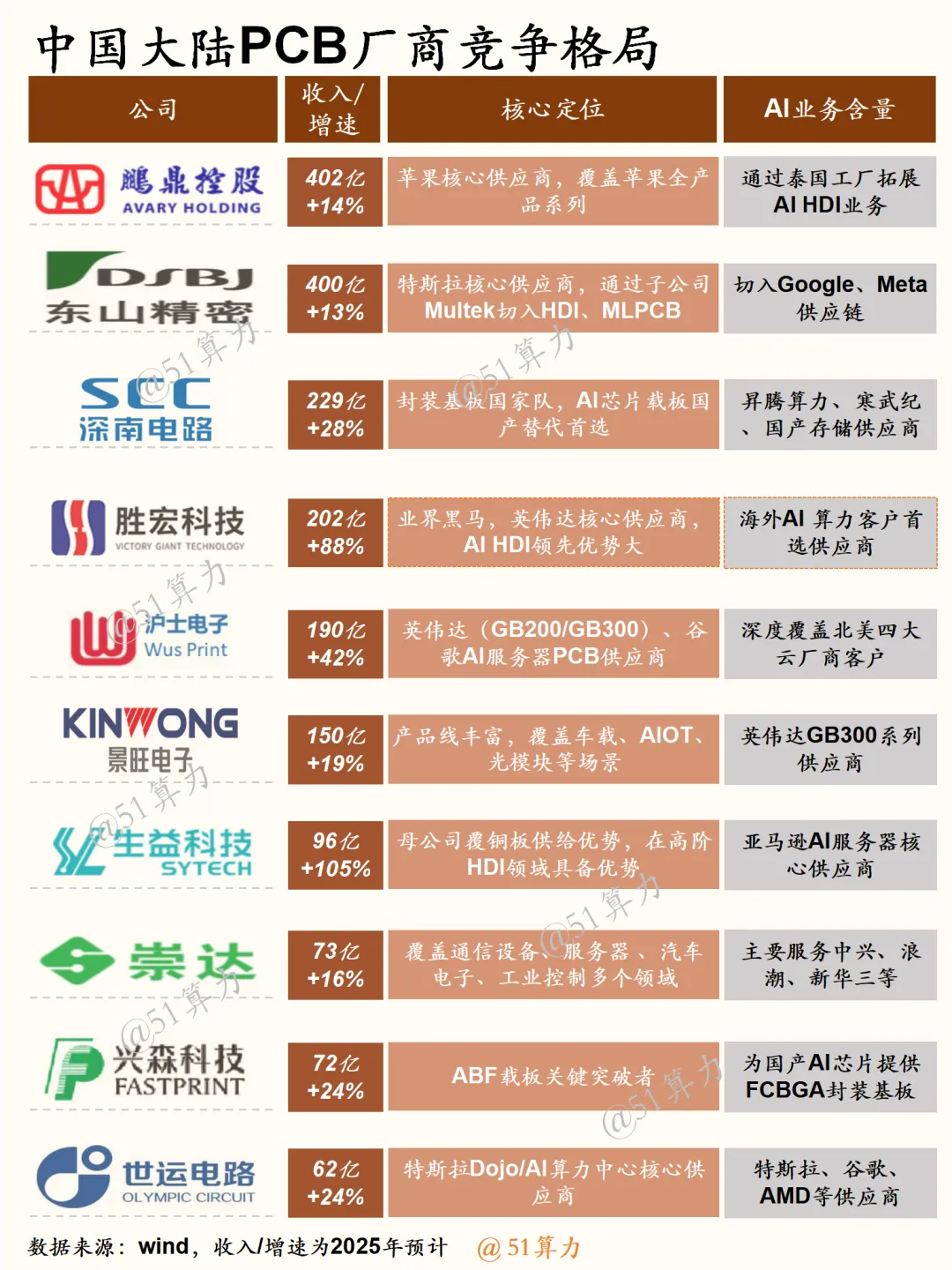

2.大陆系（规模扩张最激进，AI供应链快速渗透）：
·鹏鼎控股（Avary Holding）：全球最大PCB供应商之一，2026年3月宣布淮安厂110亿元（约15亿美元）高端PCB扩产计划（第三次扩产），聚焦AI服务器高多层板与HDI。2025年AI订单占比15%，2026年目标25%以上，NVIDIA推理卡52层PCB主要供应商。
·深南电路（Shennan Circuit）：高端多层板与HDI龙头，2025年营收增长32%，南通四期+泰国厂同步推进。120层AI服务器背板样品已验证，AI/HPC板占比快速提升。
·胜宏科技（WUS）：AI服务器PCB最确定性标的，2026年投资总额不超过200亿元（固定资产180亿元），聚焦新厂房、高多层HDI与自动化改造。AI服务器板收入占比目标55%以上。
·沪电股份（Hudian）：68亿元（含昆山55亿元）AI高端PCB项目2026年加速建设，专注于高层数、高频高速、高密度互连板，是英伟达LPU/LPX超低延迟机柜52层PCB核心供应商。
·景旺电子、生益电子、奥士康、广合科技等：均有数十亿级扩产计划，珠海金湾、泰国基地、吉安/黄石工厂等项目聚焦AI高多层与HDI。
3.日韩系：
·Ibiden（日本）：高端ABF基板绝对龙头，2026-2028年投入约5000亿日元（约330亿美元）扩产高性能IC封装基板，重点服务AI服务器与HPC。2027年起产能将大幅提升，NVIDIA GPU基板主要供应商。
·Shinko Electric（新光电气）：ABF/BT基板与内存模块PCB领先，AI相关产品2024财年营收已达2023年3倍，2025-2026年持续乐观。
·Samsung Electro-Mechanics（韩国）：Any-layer HDI与FC-BGA技术领先，马来西亚/新加坡工厂扩产AI模块配套。
4.欧美系：
·TTM Technologies（美国）：美国最大PCB厂，2025年收购威斯康星Eau Claire 75万平方英尺工厂+马来西亚Penang土地，重点扩产AI数据中心高密度PCB（最高120层）。2025 Q4数据中心业务YoY+57%，AI+国防双轮驱动。
·AT&S（奥地利）：欧洲高端PCB代表，马来西亚与奥地利工厂扩产HDI与刚挠板，服务汽车与AI边缘计算。
全球产能现状、扩张规划与投资节奏加快
2025-2026年AI算力CAPEX持续高位（北美四大云厂商+Meta+Google+Microsoft等2026年AI基础设施投资预计超2500亿美元），带动PCB高端产能利用率维持95%以上，部分HLC+HDI产线满载至2027年。全球有效高端供给约1200亿元，需求1500亿元，缺口明显。扩产重点集中在泰国、越南（规避地缘风险）、中国大陆（规模优势）。
1.主要投资规划汇总（2025-2026年部分）：
·台湾系：Unimicron 2026年资本开支约254亿元新台币，重点泰国与台湾厂ABF+PCB扩产20%；Nan Ya PCB CCL产能扩至400万张/月；Zhen Ding泰国2.1亿美元项目已投产。
·大陆系：鹏鼎控股淮安110亿+泰国42.97亿；胜宏科技200亿（180亿固定资产）；沪电股份68亿AI项目；景旺电子珠海50亿+泰国31.3亿；生益电子19亿智能算力高多层项目（年产70万平方米）；四会富仕9.5亿募资高可靠性电路板；奥士康、方正科技、广合科技等合计超400亿扩产。
·日本：Ibiden 5000亿日元三年计划（2026-2028），Gama Plant Cell6扩产AI IC基板；Shinko同步跟进。
·美国：TTM Technologies 威斯康星工厂快速转产AI PCB，马来西亚新厂缩短交期。
2.行业总投资
原料端瓶颈同步显现：T-glass布、HVLP铜箔、高端树脂2026年仍偏紧，价格传导至PCB ASP（平均售价）提升5-15%。玻璃基板与光互联材料成为下一轮技术红利点。
2026-2030年代的风险与机会
尽管需求强劲，但地缘政治、原料价格波动、产能扩张节奏需精准匹配。2026年后若AI投资增速放缓至15%以下，高端产能利用率或承压，中小厂低端品类竞争加剧。头部企业凭借客户认证壁垒（NVIDIA、AMD、华为等供应链认证周期12-24个月）与技术积累，将进一步提升集中度（CR5预计超55%）。
展望2026-2030年，AI PCB将持续受益于算力密度倍增（Rubin Ultra→下一代架构）、光电融合（CPO/OCS）、国产AI芯片（昇腾950、寒武纪思元）放量。预计全球AI服务器PCB市场2025-2033年CAGR 11.2%，中国大陆凭借全链条优势（PCB+CCL+设备国产化）份额将从当前35%提升至45%以上。东南亚+大陆双基地布局将成为主流，AI设计自动化+智能制造（Industry 4.0）将推动行业毛利率中枢上移至25-35%。
总体而言，2026年是AI PCB技术与产能双双兑现的关键窗口期。头部企业已锁定3-6个月订单能见度，扩产节奏与AI算力CAPEX高度匹配，行业结构性牛市格局确立。投资者与产业链参与者需重点跟踪NVIDIA/AMD新平台落地时间表、云厂商季度CAPEX指引，以及高端材料（M9 CCL、HVLP铜箔、石英布）供需动态，以精准把握这一轮AI驱动的PCB超级周期。
