【功能安全软件实践】软件安全机制3--CP安全通信

E2E保护的基本原理

E2E保护模式

E2E实践建议

在《【功能安全软件实践】软件安全机制3--安全通信要求》中，我们深入探讨了Adaptive Platform（AP）的端到端（End-to-End, E2E）保护机制，重点分析了基于SOME/IP通信的服务级数据完整性保障方法。然而，在当前以Classic Platform（CP）为主导的车载嵌入式系统中，E2E保护同样扮演着不可或缺的角色——尤其是在涉及功能安全的信号交互场景中。与AP依赖操作系统和中间件不同，CP的E2E实现深度集成于AUTOSAR基础软件栈，通过PDU级别的校验机制确保通信数据在传输过程中免受篡改、丢失或重放攻击。本文将聚焦于CP端E2E保护的设计原理、配置流程与运行时行为，帮助开发者构建符合ISO 26262要求的高可靠通信系统。

1. E2E保护的基本原理

在AUTOSAR架构中，E2E保护被实现为一个独立的函数库，主要提供三项关键功能：

1）发送端保护：为待传输的安全相关数据添加校验信息（如CRC、序列号等）；

2）接收端验证：对接收到的数据进行完整性、顺序性和时效性校验；

3）错误指示：在检测到异常时，向诊断事件管理器（Dem）或上层应用报告通信故障，以便触发相应的安全响应机制。

在CP端，E2E保护应优先采用Profile 01或Profile 02，如下表所示。

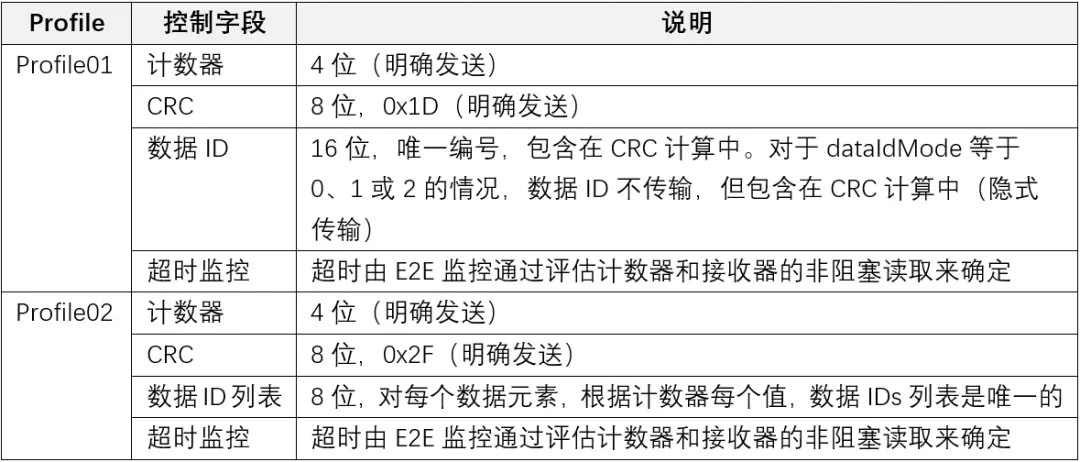

图1 Profile01&Profile02说明

2. E2E保护模式

如何将E2E机制集成到通信栈中，存在多种技术路径。工程上常见的三种方式包括：应用层手动封装的E2E Wrapper、基于Com模块回调的Com Callout，以及符合AUTOSAR 标准的PduR Transformer机制。这三种方式在架构层级、耦合度、可维护性及功能安全合规性方面存在显著差异。选择何种方案，不仅影响开发效率，更直接关系到系统能否通过ISO 26262认证。下面将从多个维度对这三种集成模式进行了系统对比，为项目选型提供清晰参考。

Wrapper模式，会在RTE接口之上插入一层适配逻辑，每当SWC调用Rte_Write/Read时，实际先经过一个封装层，由该层调用E2E Library对数据进行保护/检查。弊端是每个涉及安全信号的SWC都需配备专属的Wrapper层，导致代码冗余、维护成本上升；SWC无法再直接访问“原生”的RTE接口，破坏了RTE作为标准化通信抽象层的设计初衷；应用逻辑与通信安全机制紧耦合，违背了AUTOSAR分层解耦的核心原则。

图2 E2E_Protection_Wrapper(E2EPW)

另一种Transformer方式是从系统角度去实现，不需要在SWC的设计阶段去做适配。系统描述文件已经把PDU和E2E绑定，且最终在RTE内部自动实现，无需手动添加代码。

图3 E2E Transformer(E2EXF)

最后一种方式是Com Callout：当PDU从ASW经RTE到达Com模块时，若其配置启用了Send/Receive Callout，Com会在转发前调用用户定义的回调函数。在此函数中调用E2E接口，对PDU数据进行保护或校验，再将处理后的完整数据包向下传递。但该方式存在明显盲区：E2E仅覆盖Com到对端Com的链路，而ASW→RTE→Com这段路径未受保护。若数据在此阶段被破坏（如SWC逻辑错误、RTE映射异常），Callout无法检测，因此并非真正的端到端保护。因此在项目开发过程中，要结合实际情况选择安全相关数据的链路（见图1），确保符合ISO 26262的要求。

图4 Com E2E Callout(ComCallout)

3.E2E实践建议

在大型项目实践过程中，通常选择已通过ISO 26262认证的E2E库来加快项目进度。若由工程师自行开发E2E组件，需严格按照ISO 26262完成功能开发和功能安全测试流程。此外还建议测试工程师按照下图流程编写测试用例，避免功能测试遗漏。并通过状态返回值检查各个状态结果是否满足测试的预期要求。

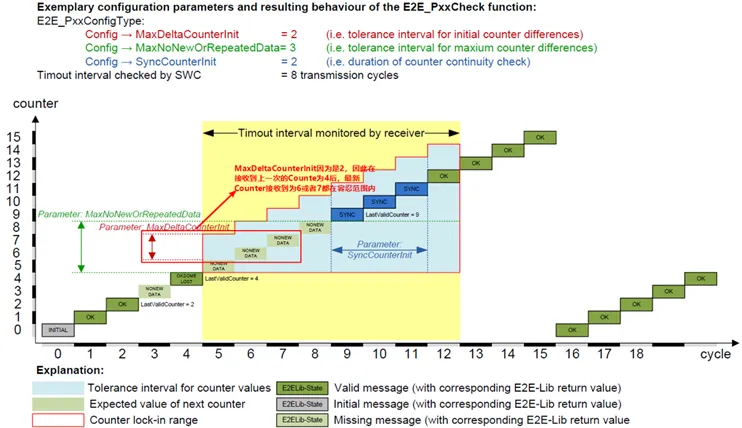

图5 Counter与Cycle逻辑关系

最后，请大家思考及回顾以下问题：

问	请问CP和AP的E2E保护链路有什么区别？CP端还有其他Profile可选吗？
答	通常情况下，AP实施的E2E和CP的ComCallout模式最为相似，以ARA::COM中间件实施为主，也有部分类似PW模式，在ASW层实施。 CP端的Profile选择具体以实际项目为主，包括CRC的选型均可调整。
问	同一个ECU的数据交换是否需要启用E2E保护？
答	E2E是保护通信路径上的随机硬件故障和系统性失效的安全措施，常用来保护不同ECU上的SWC之间的数据交互。若单ECU上的SWC之间存在数据污染，也可参考PW模式添加合理性检查和冗余校验等安全措施来满足ISO 26262要求。

本文系统阐述了CP端的E2E保护机制。与前文AP端基于SOME/IP服务通信的E2E实现不同，CP端E2E深度集成于基础软件栈，以PDU级别的校验为核心，主要采用Profile 01（完整性保护）和Profile 02（完整性+新鲜度保护）满足功能安全需求。在集成方式上，三种方式均可实现保护，但分别在架构侵入性或保护范围等方面存在差异。最终，无论CP还是AP，E2E保护的本质目标一致——确保安全关键数据在传输过程中的可信性，这使其成为ISO 26262功能安全体系中不可或缺的关键技术。
