夜雨聆风一颗芯片20万，值吗？
3万美元一颗。
这不是某款豪车的零件价格，而是英伟达H100 GPU的官方售价。2023年以来，随着AI大模型训练需求爆发，这款芯片在二级市场甚至被炒到4-5万美元，还一芯难求。
与此同时，特斯拉正在流片新一代AI5芯片，Meta自研的2nm AI加速器曝光，芯片制程的战火越烧越旺。
一个问题浮出水面：一颗小小的芯片，凭什么卖这么贵？

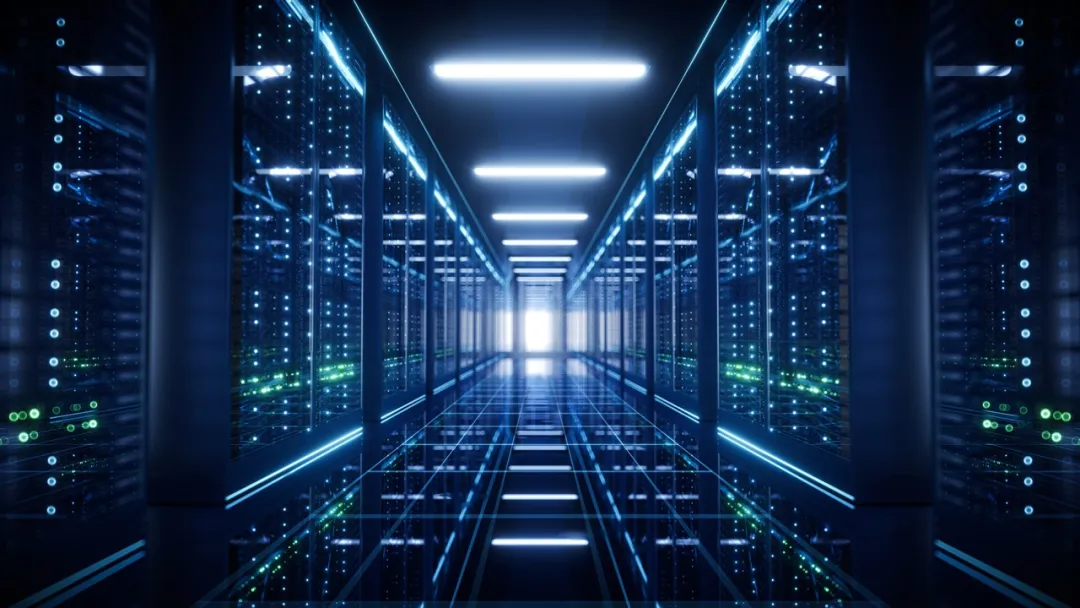

AI训练需要海量GPU组成的算力集群支撑
01 什么是“芯片制程”？
走进芯片工厂，你会发现一个反直觉的事实：芯片的“制程”数字——7nm、5nm、3nm——并不是指芯片上晶体管的大小。
实际上，这个数字是一个营销代号，它代表的是芯片制造工艺的“代数”。
打个比方：你买手机时说“我要买5G手机”，这里的“5G”不是指屏幕5英寸，而是指第五代移动通信技术。芯片制程的“7nm”同样如此——它是第X代制造工艺的代号，与晶体管的实际尺寸早已脱钩。
真正的技术意义在于：制程越先进，单位面积能塞进去的晶体管就越多，性能也就越强。

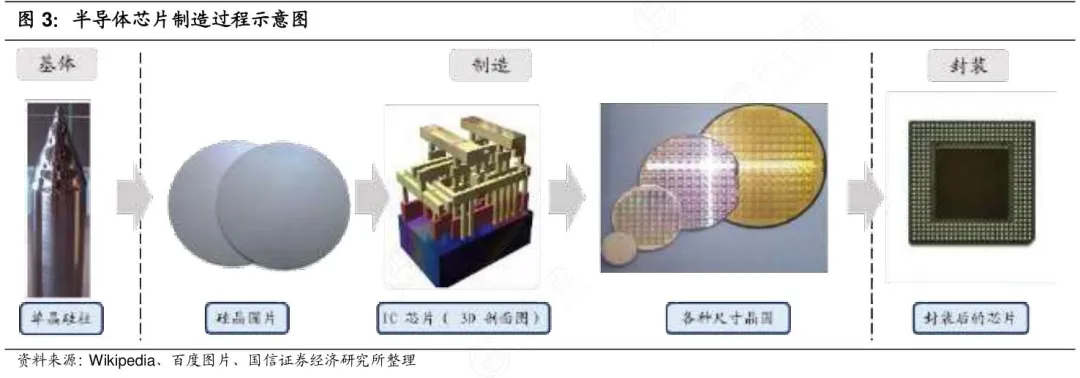

芯片从一粒沙子到成品，需要数百道精密工序
02 为什么制程越小，价格越贵？
想象一下：在指甲盖大小的土地上，你要建一座超级城市。
一枚高端芯片上，晶体管数量动辄上百亿个。以苹果M3芯片为例，其晶体管数量高达250亿颗，相当于在米粒上刻下整部《百科全书》，而且每行字都不能出错。
制程越先进，意味着：
• 工艺难度指数级上升：从7nm到3nm，工艺复杂度增加数倍，需要更精密的光刻机、更纯净的材料、更复杂的封装技术。
• 良品率难以保证：晶体管越小，制造过程中的任何微小缺陷都可能导致整颗芯片报废。一块晶圆上，可能只有不到一半的芯片能通过质检。
• 设备成本天文数字：ASML的EUV光刻机单价高达3-4亿美元，还常常有钱买不到。全球能生产最先进芯片的工厂屈指可数，台积电、三星、英特尔三家几乎垄断了所有高端产能。
03 特斯拉AI5 vs Meta 2nm：芯片军备竞赛
2024年，芯片行业的军备竞赛进入白热化阶段。
特斯拉正在紧锣密鼓地流片AI5芯片，这颗芯片预计将用于其最新的自动驾驶和机器人系统。据悉，其算力将是上一代芯片的数倍，单颗芯片的研发成本就高达数亿美元。
特斯拉自研AI芯片，用于自动驾驶和机器人
另一边，Meta与博通合作开发的2nm AI加速器也浮出水面。2nm制程被认为是下一个技术奇点，其晶体管密度将是3nm的2倍以上。
Meta与博通合作开发定制AI芯片
粗略估算，一颗2nm芯片从设计到量产，研发投入可能超过10亿美元。这还不算后续的封装测试、物流等成本。
04 摩尔定律的黄昏：芯片还能继续变小吗？
1965年，英特尔创始人戈登·摩尔提出了一个预言：集成电路上晶体管数量每隔18-24个月会翻一番，价格下降一半。这就是著名的“摩尔定律”。
半个多世纪以来，这一定律基本应验。但今天，它正在触及物理极限。
当制程进入2nm、1nm级别，晶体管小到只有几个原子那么大，量子隧穿效应开始显现——电子会“穿越”绝缘层，造成芯片漏电、发热、可靠性下降。传统硅基芯片的路线可能走到尽头。
行业正在寻找新的出路：
• 芯粒（Chiplet）技术：把多颗小芯片像搭积木一样拼在一起，既能提升性能，又能降低成本。
• 新材料探索：碳纳米管、二维材料（如石墨烯）、光子芯片……都在被寄予厚望。
• 存算一体：减少数据搬运的能耗，让AI芯片更高效。
05 普通人怎么理解芯片的价值？
也许你还是觉得：花3万美元买一颗芯片，太离谱了。
换一种视角：
一颗H100 GPU，可以在一小时内训练出一个小型AI模型，这样的效率放在十年前需要价值数千万美元的算力设备。
AI芯片的本质，是把“不可能”变成“可能”的钥匙。它让药物研发周期从十年缩短到几年，让自动驾驶从实验室走向街道，让科幻电影里的人工智能助手成为现实。
从这个角度看，芯片的定价不仅仅是一颗硅片的成本，而是人类科技进步的门票。

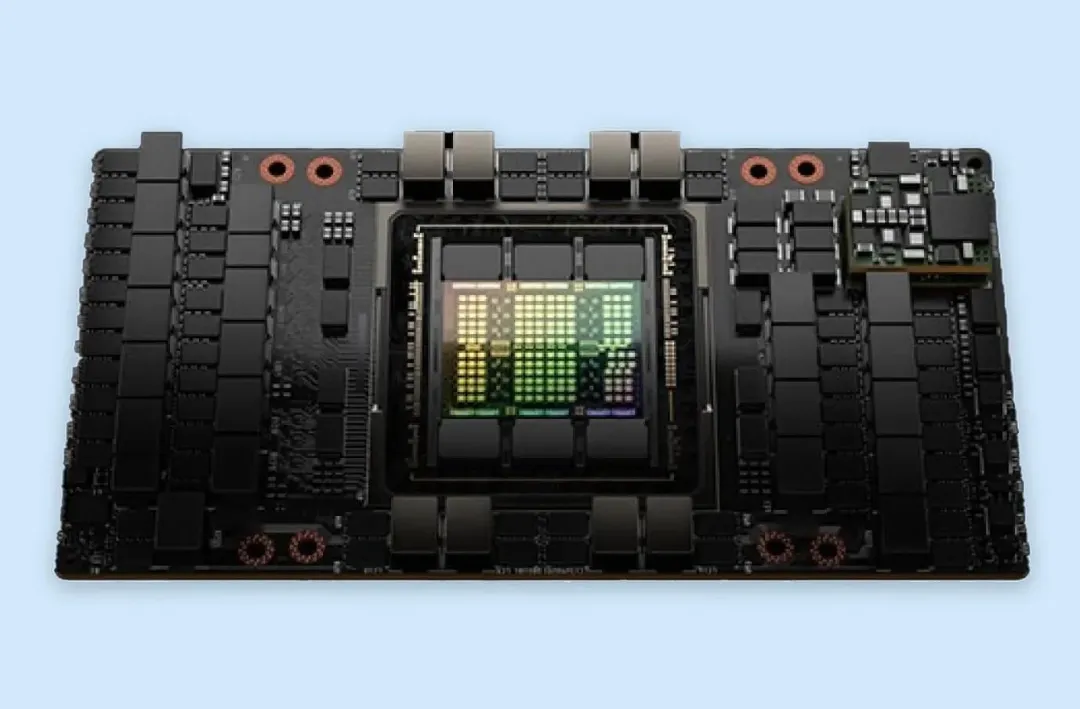

H100 GPU：AI时代的“算力之王”
当然，这并不意味着芯片价格会永远上涨。随着新技术的突破、产能的提升，芯片终将变得更便宜、更强大。
毕竟，摩尔定律虽然面临挑战，但人类创新的脚步从未停止。
下一次，当你听说“芯片白菜价”的新闻时，也许就是新一轮技术革命的前夜。
