夜雨聆风告别自学踩坑！西门子1200PLC全套通讯模板（Modbus-RTU/S7/Modbus-TCP/TCP/IP），博途V16+直接用
做工控自动化，PLC通讯永远是绕不开的核心技能！
不管是对接仪表、变频器，还是PLC之间互联、上位机数据交互，Modbus-RTU(485)、S7通讯、Modbus-TCP、TCP/IP这四种协议，几乎覆盖了90%以上的工业现场通讯场景。
但很多工程师自学通讯时，总是碰到各种难题：参数不会配置、地址映射出错、通讯连不上、数据乱码、断线无反馈……折腾几天都搞不定，严重耽误项目进度。
今天给大家分享一套西门子S7-1200PLC通用通讯模板程序，基于博途V16开发，兼容V17/V18/V19等更高版本，结构清晰、注释详尽、开箱即用，帮你跳过自学深坑，快速完成通讯开发！
一、模板核心优势

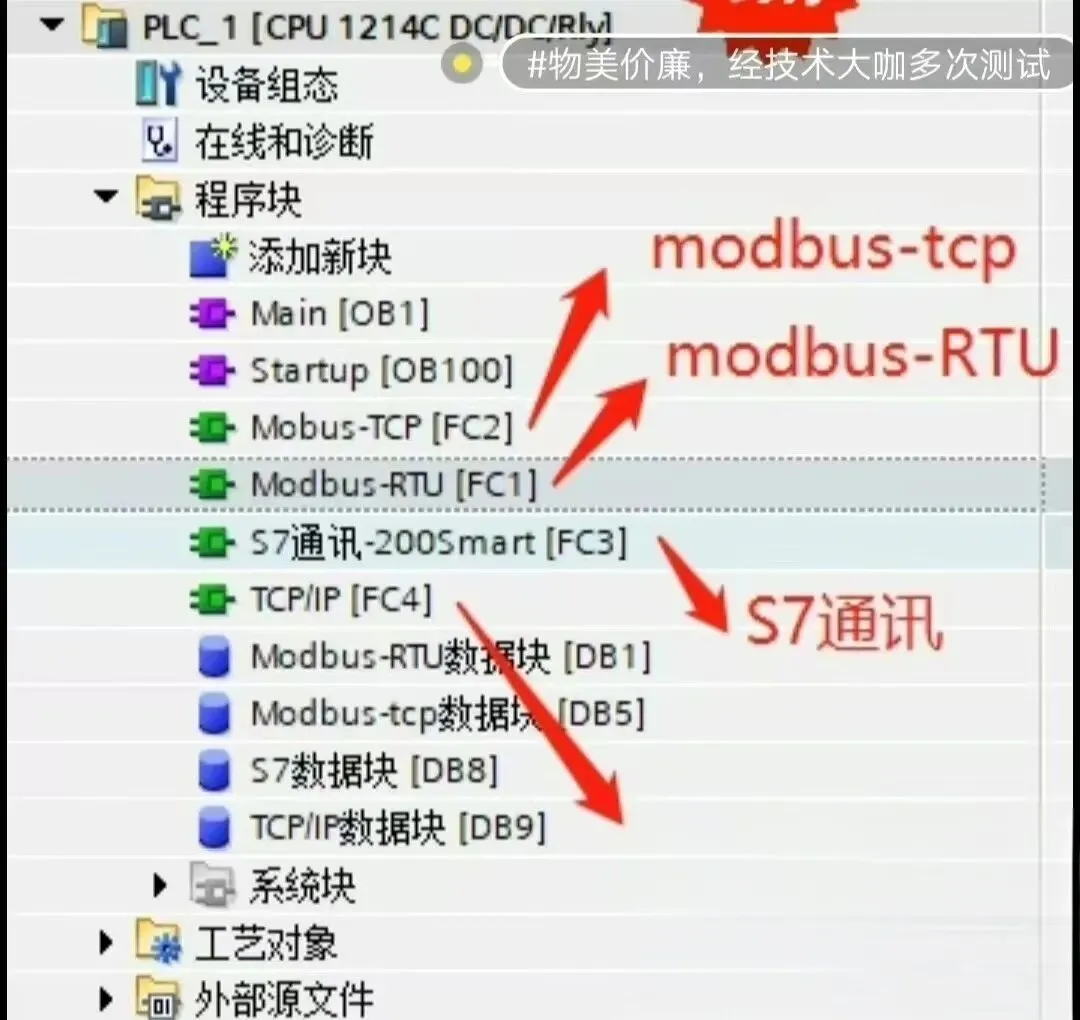

1. 全覆盖通讯协议：包含Modbus-RTU(RS485)、S7单边通讯、Modbus-TCP、TCP/IP Socket四大常用通讯方式，满足绝大多数现场需求；
2. 版本兼容：博途V16及以上版本均可直接打开、编译、下载，无需修改程序结构；
3. 极简上手：标准化FB/FC块，只需修改IP、站地址、数据区等关键参数，即可直接复用；
4. 避坑优化：内置通讯状态监控、故障报警、断线重连机制，解决现场常见通讯bug；
5. 易学易懂：全程序中文注释，逻辑分层明确，新手也能快速看懂通讯原理。
二、四大通讯模板详解
（一）Modbus-RTU(RS485)通讯模板
适用场景：1200PLC通过CM 1241 RS485模块，对接变频器、仪表、传感器等串口设备。
核心配置要点
1. 硬件组态：添加CM 1241 RS485通讯模块，设置波特率、数据位、校验位、停止位，与从站设备保持一致；

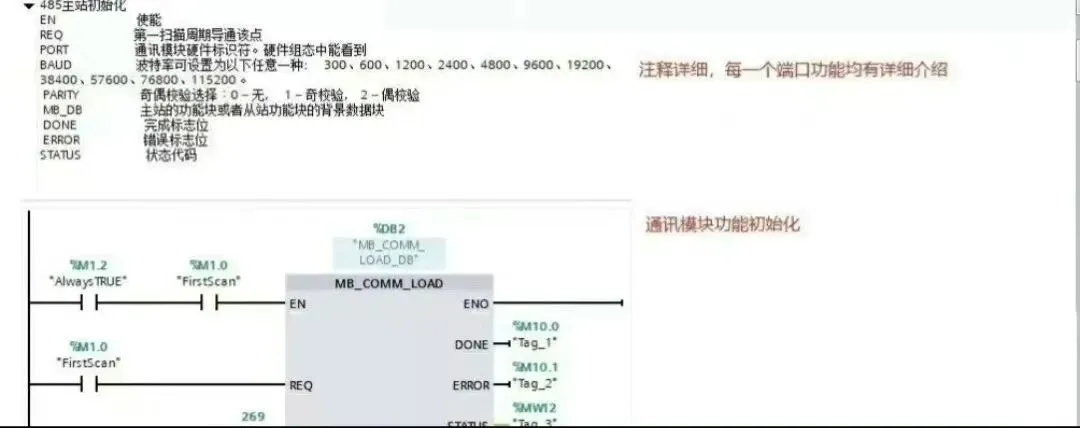

2. 指令调用：使用 MB_COMM_LOAD （通讯端口初始化）+ MB_MASTER （主站读写）指令；
3. 关键避坑：
- Modbus地址40001对应PLC DB块DBW0，切勿直接换算十六进制；
- 通讯线A、B端子不可接反，总线两端需加装终端电阻；
- 避免多个从站地址冲突，轮询间隔设置合理延时。

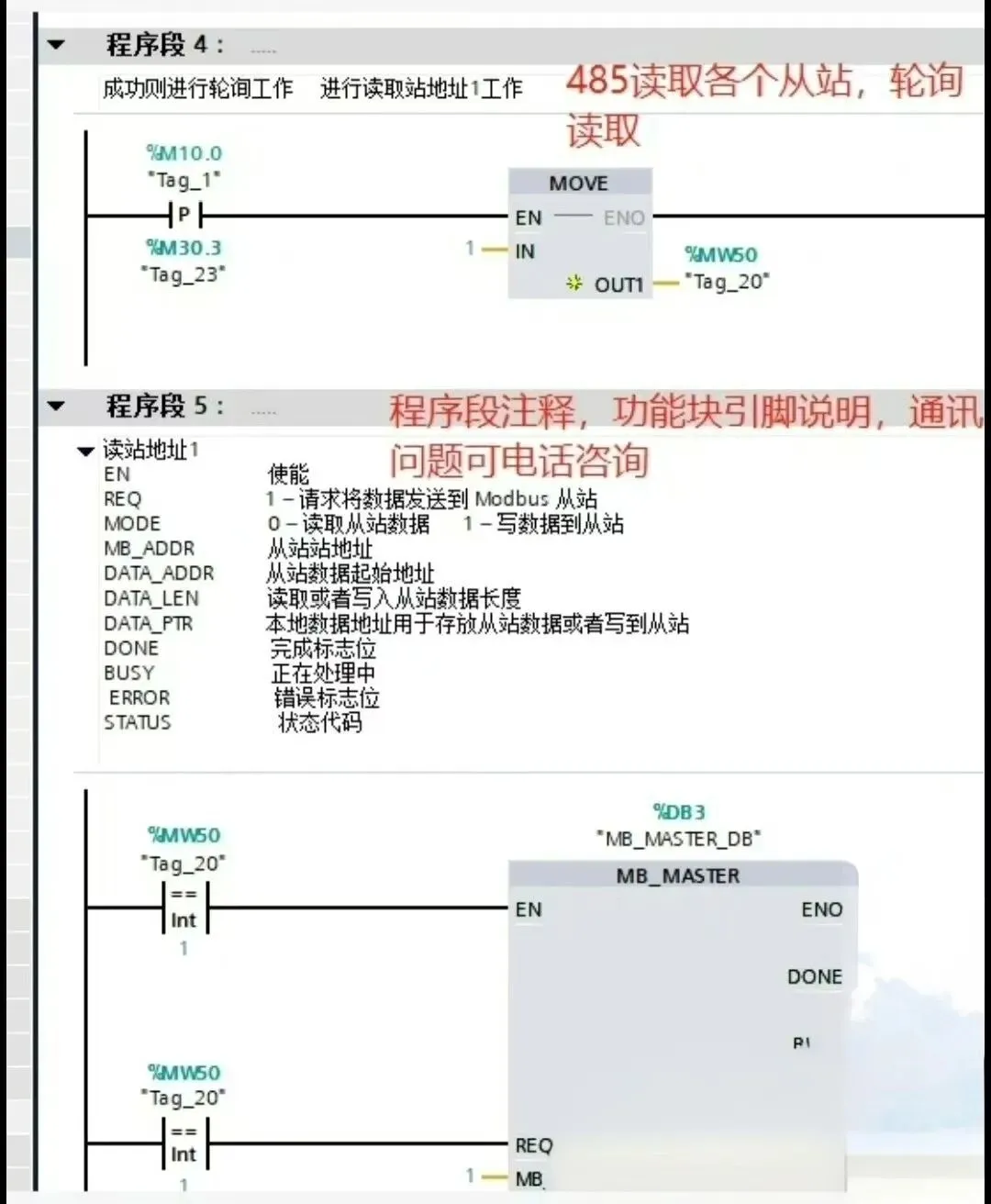

核心程序片段
（二）S7单边通讯模板
适用场景：西门子PLC之间互联（1200与1200/1500/200SMART），实现高速数据传输。
核心配置要点
1. 网络组态：两台PLC接入同一局域网，设置同网段IP地址；
2. 连接配置：在主动站建立S7连接，填写被动站IP、机架号、槽号；
3. 关键避坑：
- 数据存储DB块需取消优化块访问；
- PUT/GET 指令ID号对应连接编号，与IP无关；
- 单次传输数据长度不可超过上限，避免通讯卡顿。
核心程序片段
（三）Modbus-TCP通讯模板
适用场景：1200PLC通过以太网，对接支持Modbus-TCP的仪表、上位机、其他品牌PLC。
核心配置要点
1. 以太网配置：PLC设置静态IP，与通讯设备同网段；
2. 指令调用：直接使用 MB_CLIENT 指令，无需额外硬件；
3. 关键避坑：
- 默认端口号502，不可被其他程序占用；
- REQ 端建议用长通信号，保持通讯连接；
- 遇到国产非标设备，可增加通讯延时、重试机制。
核心程序片段
（四）TCP/IP Socket通讯模板
适用场景：自定义协议通讯，对接上位机软件、物联网模块、非标网络设备。
核心配置要点
1. 采用 TCON+TSEND_C+TRCV_C 指令组合；
2. 配置本地/远程IP、端口号，建立TCP连接；
3. 关键避坑：
- 处理好数据粘包、分包问题；
- 增加断线自动重连机制；
- 数据区采用全局DB块，避免临时变量丢失数据。
三、通用避坑指南（必看）
1. 所有通讯程序建议放在循环中断OB35中执行，避免受主程序扫描周期影响；
2. 通讯数据区统一用全局DB块，切勿用临时变量L区；
3. 程序中添加通讯状态、故障代码显示，方便现场调试排查；
4. 下载程序前，先检查IP、站地址、波特率等参数与现场设备一致；
5. 通讯异常时，优先检查接线、网络、参数，再排查程序问题。
四、模板获取与使用说明
这套全套通讯模板，已在多个实际项目中验证稳定运行，下载后直接用博途V16及以上版本打开，根据实际设备修改IP地址、站地址、数据区、通讯参数，即可快速部署，大幅节省开发时间。
不管是刚入门的工控新手，还是急需快速完成项目的资深工程师，这套模板都能帮你省去大量自学试错时间，轻松搞定1200PLC各类通讯问题！
