夜雨聆风
一、研究背景与挑战
淡水资源短缺是全球性问题，大气中蕴含的水分（约1.3万亿吨）是一种未被充分利用的淡水来源。
基于吸附的大气水收集（SAWH） 是一种有前景的解决方案，尤其适用于干旱或偏远地区。
现有吸湿材料（如MOFs、沸石、聚合物凝胶）存在以下问题：
吸湿容量低
吸附/脱附动力学慢
扩散路径不畅通
循环稳定性差
二、创新点与核心策略

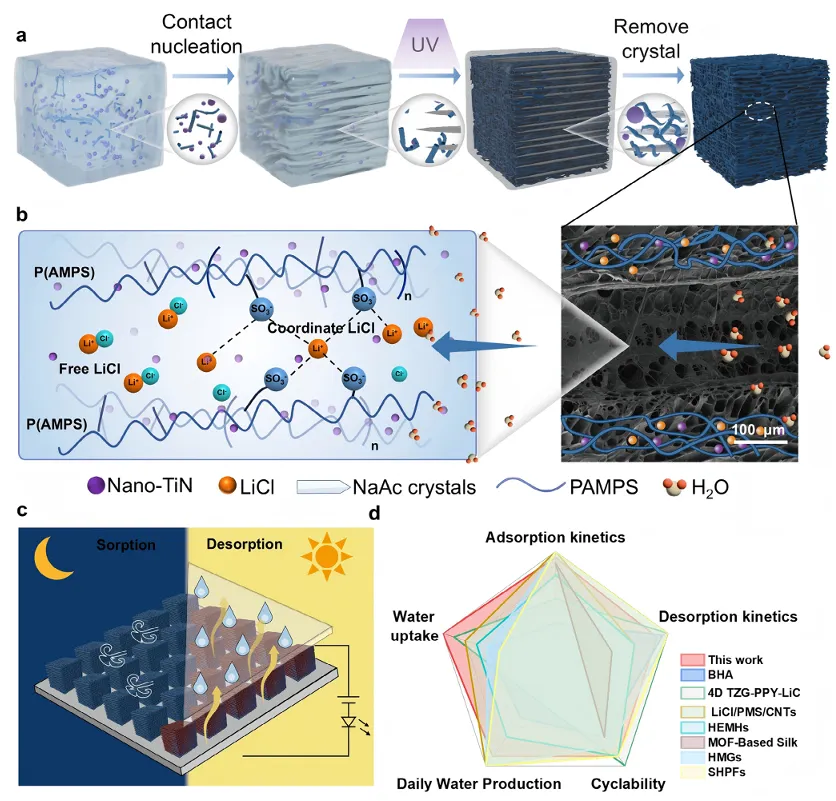

作者提出盐模板结晶诱导的定向连通大孔结构设计策略，核心步骤包括：
过冷盐溶液（醋酸钠三水合物） 通过触控诱导结晶；
结晶过程中，单体、交联剂、光热材料（TiN纳米颗粒）被排挤到微区；
UV聚合形成密集交联的聚合物网络；
水洗去除盐模板，留下定向、互连的大孔结构；
最后负载LiCl作为高效吸湿盐。

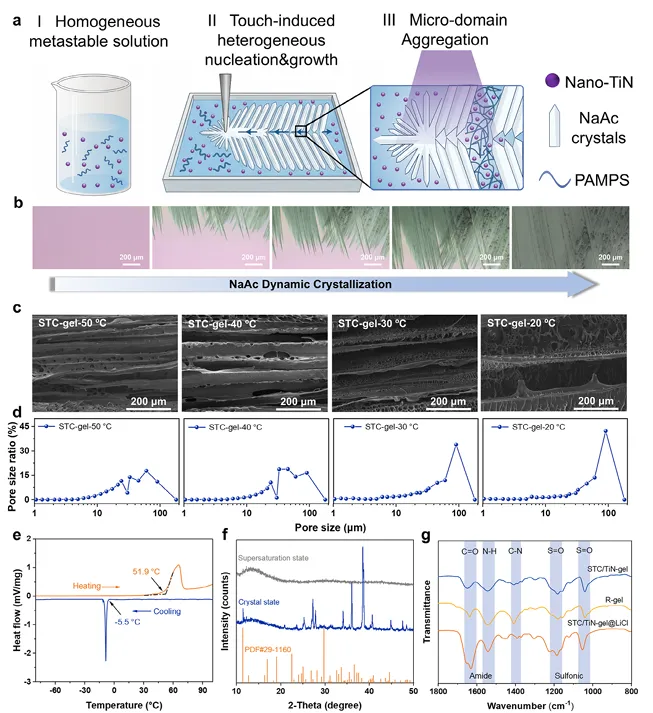

三、材料结构特点
STC/TiN-gel@LiCl：具有定向、互连的宏观孔道，孔径可调（通过控制结晶温度）；
孔道结构：提供快速水蒸气扩散通道，缩短液体传输路径；
PAMPS与LiCl的静电相互作用：固定Li⁺，防止盐泄漏，增强循环稳定性；
TiN纳米颗粒：提供高效光热转换，实现太阳能驱动脱附。
四、关键性能数据
| 7.19 g/g | |
| 1.96 g/g/h | |
| 96.8% / 60 min | |
| 90.4% | |
| 3.29 kg/kg/day | |
这些性能在同类材料中处于领先地位，尤其是在中高湿度（70–90% RH）范围内。
五、机理分析（MD模拟与实验验证）
1. 吸附机制：
水分子先与PAMPS的磺酸基形成氢键；
Li⁺的离子-偶极相互作用促进水分子向内迁移；
聚合物网络的高渗透压推动水分子持续向内扩散，再生吸附位点。
2. 脱附机制：
TiN纳米颗粒在光照下迅速升温（10分钟内升至46.3°C）；
定向孔道促进水蒸气和热量快速传输；
VT-IR显示：水分子与聚合物之间的氢键网络更快解离；
DSC表明：STC结构具有更低的脱附焓，说明脱附更省能。
六、实验与模拟手段
结构表征：SEM、XRD、FTIR、EDS、DSC、TGA
性能测试：恒温恒湿箱吸附、太阳模拟器脱附
模拟工具：COMSOL（水蒸气扩散路径）、分子动力学（氢键、径向分布函数）

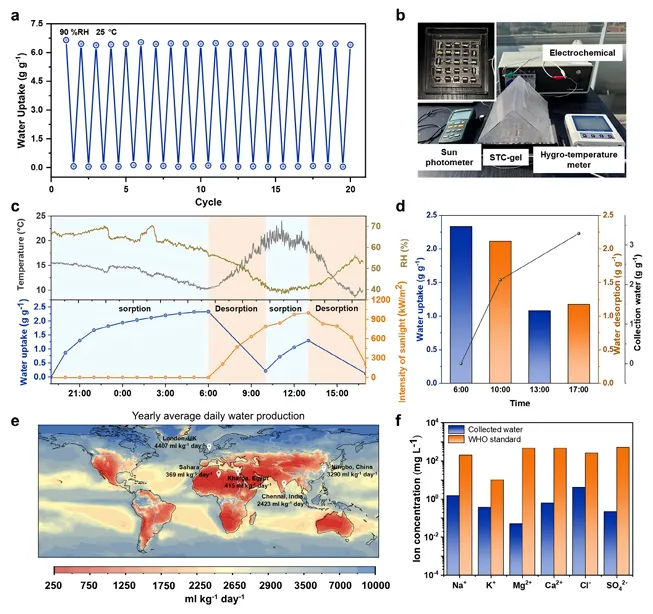

户外实验：真实环境下的昼夜循环吸附-脱附-发电联产系统
七、应用前景
可应用于便携式、低成本的太阳能驱动淡水收集系统；
同时实现水电联产，适用于偏远地区、沙漠、海上等缺水环境；
日产量（3.29 kg/kg）超过成人每日饮用水需求（约2 L）；
收集水中的离子浓度远低于WHO饮用水标准，安全可靠。
知识产权：论文和图片的版权归论文作者或单位所有，专利权归专利权人所有，文章如有不当内容，欢迎批评指正，如有侵权请联系后台删除或修改，感谢您的支持！
投稿：非常欢迎各位专家学者在材料科学通公上介绍课题组和企业的前沿科技成果！后台联系即可。
