🛠️ 常用LVS工具怎么选？

目前业内主流的物理验证工具三巨头：Siemens Calibre、Synopsys IC Validator、Cadence Pegasus。

工具名称	核心优势	适合场景
Siemens Calibre	1. 业界黄金签核标准，代工厂普遍认可，流片通过率高 2. nmDRC/nmLVS精度顶尖，支持7nm/5nm及以下先进工艺 3. 集成PERC可靠性检查（ESD、Latch-up）与DFM良率优化 4. 大规模并行，支持全芯片百万级CPU分布式验证	1. 先进工艺（7nm及以下）流片前最终签核 2. 汽车电子、医疗芯片等高可靠性要求场景 3. 大型SoC、3D IC与封装设计的全流程验证 4. 代工厂官方指定的物理验证工具
Synopsys IC Validator	1. 与Synopsys Fusion/ICC2无缝集成，Live DRC实时反馈，减少后期返工 2. Explorer DRC技术，DRC速度提升5倍，CPU资源占用更少 3. 分布式处理可扩展至4000+CPU，支持数十亿晶体管设计 4. 原生支持云部署，TSMC等代工厂认证	1. 基于Synopsys工具链（ICC2/Fusion）的数字IC设计流程 2. 设计阶段前置DRC/LVS检查，快速迭代优化 3. 中大型SoC、AI芯片等超大规模设计的快速验证 4. 云端弹性计算，缩短验证周期
Cadence Pegasus	1. 大规模并行架构，DRC性能提升10倍，支持960CPU近线性扩展 2. 原生集成Cadence Virtuoso/Innovus，支持定制/模拟/混合信号设计 3. 支持3D IC System-LVS，自动生成跨层验证规则 4. 低迁移成本，兼容现有PVS代工厂规则库	1. 模拟/混合信号（AMS）、射频（RF）芯片设计 2. 基于Cadence Virtuoso的定制版图设计与实时DRC检查 3. 3D IC、2.5D封装等先进异构集成验证 4. 高性能计算、通信芯片等对验证速度要求高的场景

🥇 Calibre – 行业标准

核心优势：率先引入分层验证机制，提取重复区域形成无重叠的Hierarchy结构，大幅减少错误定位时间。几乎所有foundry的签核规则包都基于Calibre，支持最广。
适合场景：任何需要tape-out的项目，尤其是模拟/混合信号芯片。如果你只学一个LVS工具，选它。
Box支持：完整支持Black Box / Regular LVS Box / Gray Box。

🥈 IC Validator (ICV) – Synopsys生态利器

核心优势：与Synopsys的P&R工具（ICC2、Fusion Compiler）深度集成，能在设计阶段进行实时DRC/LVS检查，避免等到最后才发现问题。
适合场景：数字大芯片、使用Synopsys全流程的设计团队。
Box支持：支持，但功能表述与Calibre略有不同，需查阅对应文档。

🥉 Pegasus – 大规模并行之王

核心优势：基于Cadence的CloudBurst技术，在多核、多机分布式处理上表现优异，尤其适合3D IC、封装级验证。
适合场景：超大规模芯片（>1亿门）、需要云上加速的团队。
Box支持：支持。

小结：没有绝对的好坏。小规模模拟项目无脑选Calibre；数字大芯片且用Synopsys流程，ICV能省时间；超大设计且预算充足，Pegasus值得一试。

📦 LVS Box技巧 – 让顶层验证快10倍

在顶层验证时，一次次跑全芯片LVS要等很久。这时候，Box机制就是把已验证过的模块“装进盒子里”，让工具不再重复检查内部。

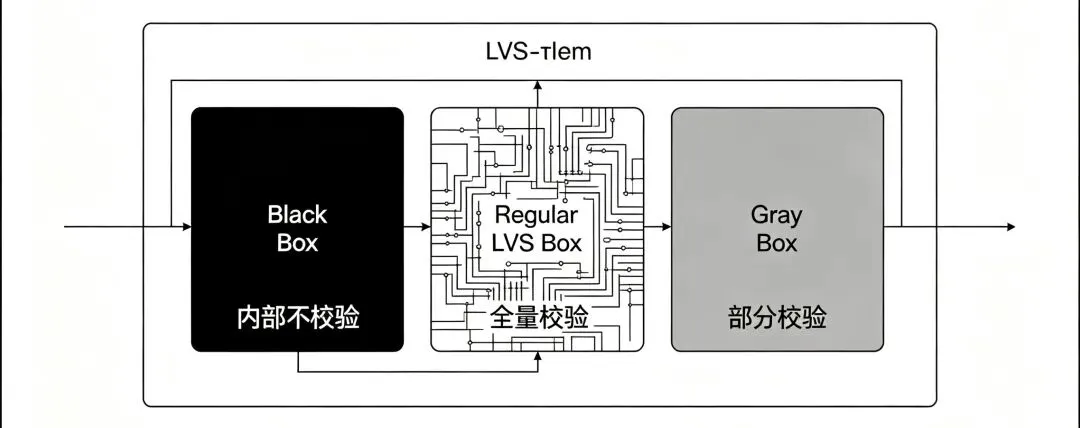

三种Box，各有用途：

⚫ Black Box（黑盒）

直接把模块内部完全切断，不读取任何多边形，只检查端口连接。性能最优，跑得飞快。

⚠️ 风险：如果模块内部有穿线（Feed-through）——即一根线从模块一端进、另一端出，且进出点都没打Label——Black Box会误判为断路。因为工具看不到内部连线。

🔵 Regular LVS Box（常规盒）

保留了内部所有金属线和通孔，但屏蔽器件识别。它的最大好处：支持隐式穿线。即使穿线的进出点没打Label，只要物理上连通，LVS就能正确识别。

✅ 推荐场景：模拟IP（PLL、ADC、SerDes）作为Box时，用Regular LVS Box最稳妥。

⚪ Gray Box（灰盒）

主要用于寄生参数提取（PEX），在LVS阶段不常用。它保留了部分器件和寄生信息，供后续仿真。

实战建议：

首次跑顶层LVS，把所有已单独验证过的模块设为Regular LVS Box，兼顾速度和正确性。
如果发现穿线相关的断路错误，检查是不是用了Black Box。
最终签核时，建议关闭所有Box跑一次全芯片LVS，确保万无一失。

🔮 未来趋势 – AI正在重塑LVS

LVS很“耗人”。但好消息是，AI的东风正加速吹进行业。

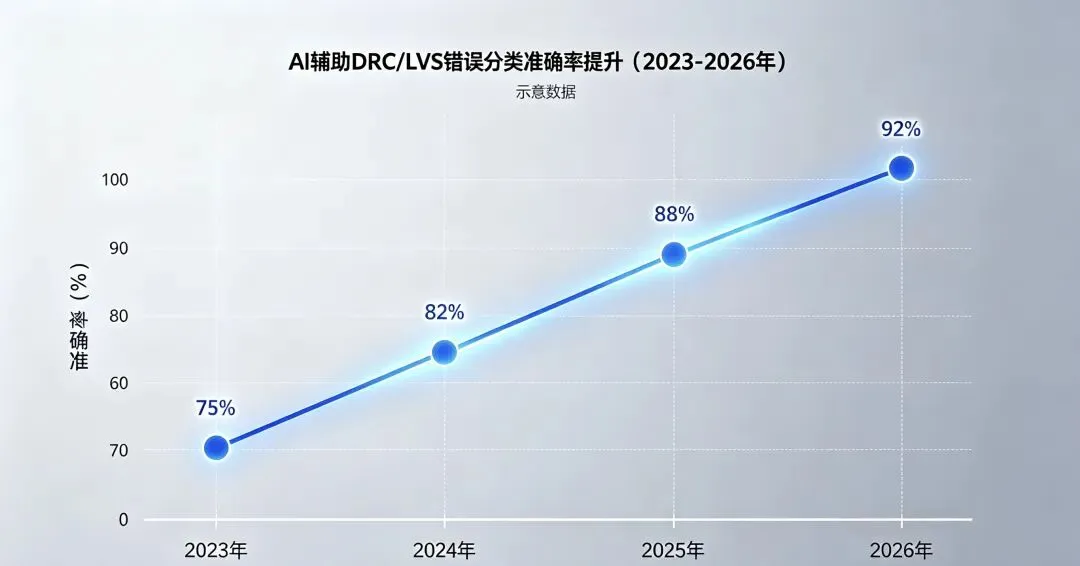

AI辅助错误分类

TSMC等代工厂已经引入AI模型，对Calibre生成的DRC/LVS错误进行自动分类。例如，工具可以识别出“metal1最小间距违例”并自动归类，甚至推荐修复方案——加dummy metal或者调整绕线方向。

机器学习加速debug

一些先进EDA工具开始内置ML引擎，根据历史版图数据预测哪些区域最可能产生LVS错误，指导工程师优先检查高风险区域。

模拟芯片市场驱动验证需求

2025年，全球信号链和电源管理领域的模拟芯片市场规模已达5917亿元，中国市场规模2203亿元。AI产业的爆发进一步点燃了对高性能模拟芯片的需求，也让验证环节的重要性日益突出。

可以预见：AI辅助LVS调试 + 模拟芯片市场持续增长，将为版图验证工程师带来更高效的debug体验和更广阔的发展空间。

✍️ 全文总结

三篇文章，我们从LVS的基本原理、实战错误，一路聊到工具选型、Box技巧和AI趋势。

三篇速览：

第一篇：工具对比、Box机制、AI辅助验证。
第二篇：LVS是什么、全流程怎么跑、衬底虚焊怎么修。
第三篇：五大高频翻车现场（属性不匹配、器件蒸发、端口失踪、连接错误）+ 调试心法。

LVS像是芯片流片前的最后一道安全门——它确保你的版图“五感俱全”，经得起晶圆制造的检验。初学者或许会因满屏红色而沮丧，但请记住：每一个被理解的错误，都是你打通任督二脉的契机。

下一次，当你看到Calibre亮出那个熟悉的绿色笑脸时，别忘了给自己也点个赞👍。

三篇lvs系列到此结束。你在LVS上踩过最深的坑是什么？
