在工业检测、车载环视、航空航天、户外监控等场景里，你是不是总被同一个问题困扰
镜头一遇高低温、温变剧烈、压力变化，成像就模糊、偏移、像质暴跌？
明明实验室里完美的设计，一到真实环境就 “水土不服”。
环境不再是设计的 “附加项”，而是决定镜头成败的 “核心项”。
想要镜头在 -80℃~120℃ 仍保持高清成像？
想要兼顾光机结构、热膨胀、材料特性，一次做好热稳定 + 消热差设计？
CODE V 多重环境耦合功能
（以下简称multi-environment coupling- MECo）
正是解决这一痛点的专业利器
概 要
随着成像质量要求不断提升，镜头应用场景日益复杂，环境因素已经成为光学设计必须考虑的核心条件。
精密成像镜头极易受温度、压力影响，直接决定成像清晰度与系统稳定性：
•
工业镜头要扛住高低温工况
•
车载 / 监控镜头要适应大幅温度波动
•
航空航天、水下设备更要同时耐受温压变化
多重环境耦合（MECo）是 CODE V 面向光学设计师推出的多环境仿真与优化工具，可快速构建多温压环境模型，完成精准分析与自动优化，让镜头在极端条件下依然保持高性能。

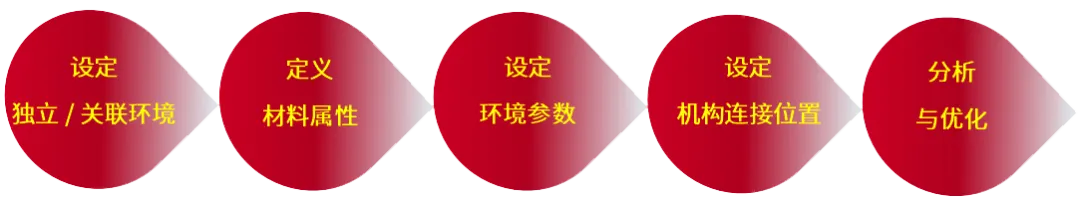

流畅的操作流程
MECo 功能的操作流程设计十分流畅，设计人员可便捷完成多环境的创建与分析。
图一：流畅的操作流程
设置独立 / 关联环境：
首先设定镜头的基准环境（含温度、压力），通常为制造工况下的环境；随后可一次性配置多个关联环境的温度与压力参数。
定义材料属性：
可修改默认材料，或输入自定义材料的热膨胀系数（CTE）与折射率温度系数（dn/dT），更精准地模拟材料在不同温度下的特性。CODE V 会自动加载内置材料的 CTE 和 dn/dT 数据，用户也可自行输入或修改。
设置环境参数：
为镜头的每个光学元件或空气间隔设定专属温度、压力，支持针对不同表面配置差异化的温压条件。
设置机构连接位置：
定义镜座、隔圈在镜片上的接触点位置，可设置通光孔径沿曲面 / 平面的外延位置，增加凹槽或凸缘的延伸量，实现多样化的光机结构建模。
分析与优化：
完成上述配置后，即可开展光学性能评估；如有需求，可通过专属的玻璃专家（Glass Expert）功能为镜头进行无热化设计。
案例与功能特色
设计人员可通过 MECo 内置工具快速配置不同的温度、压力组合，便捷、自动地建立环境耦合的多工况结构，模拟各类真实环境条件，并在对应条件下分析镜头性能。镜头的每一片镜片、每一段空气间隔区域，均可独立设置差异化的温度与压力参数，这种高灵活性让设计人员能够更精准地还原实际使用场景。

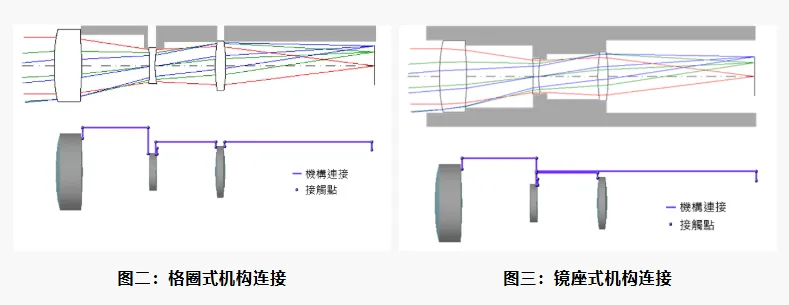

以三片式透镜镜头为例，将整体环境温度范围设定为 -80℃ 至 120℃。MECo 支持设置隔圈式或镜座式机械连接，并可在三维视图中直观查看机械连接结构与镜片接触点的位置，帮助设计人员清晰掌握机械件对镜头性能的影响，同时直观呈现机械件随温度变化产生的热膨胀与收缩状态。图二、图三分别展示了隔圈式与镜座式的机械连接结构，其中上图为机械连接示意图，下图为 CODE V 中对应的三维视图。
MECo 功能支持使用多项式定义机构与光学材料的CTE（图四），并采用指数形式处理热膨胀与收缩，相比其他商用软件精度更高。
图四：采用多项式定义机构与光学材料的CTE

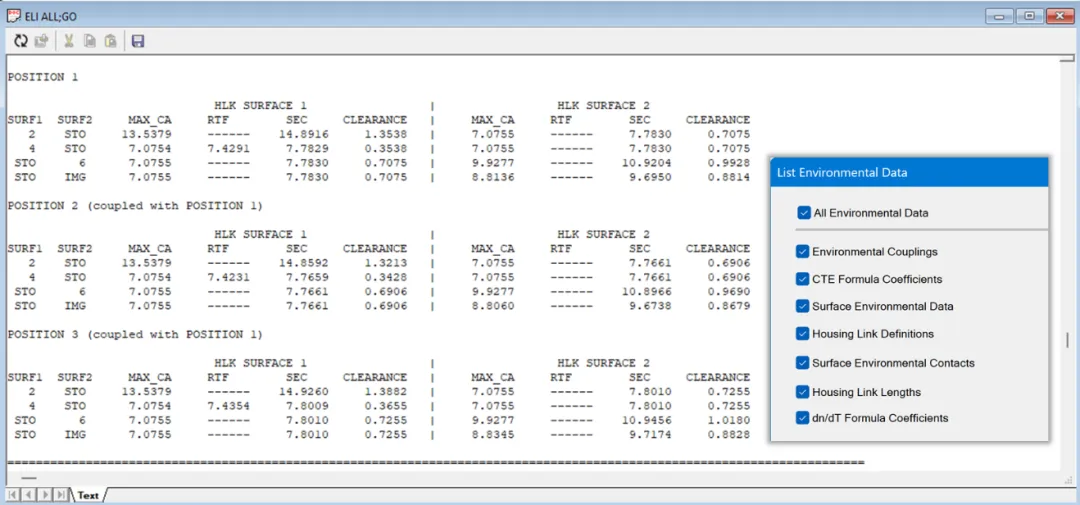

MECo 还提供详细的环境数据列表（图五），便于设计人员查看各环境条件下各表面机械形变的具体数据。
图五：环境数据列表

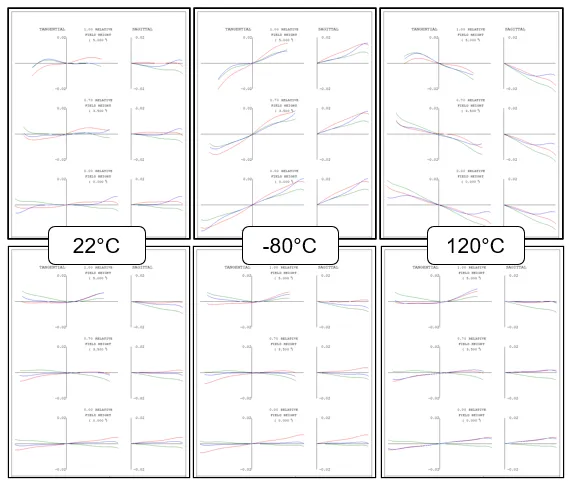

MECo 与 CODE V 专用的玻璃专家工具相结合，可对镜头进行消热差设计。下图展示了采用镜座式机构连接的模型，经玻璃专家工具进行消热差设计前后的对比结果，镜头性能均得到显著提升。
无热化前 |  |
无热化后 |
图六：横向光线像差，最大刻度为 0.02 mm
无热化前 |  |
无热化后 |

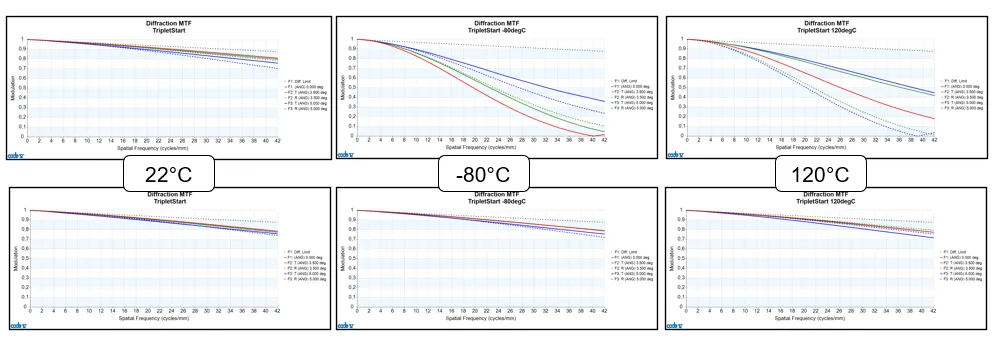

图七: MTF 曲线，最高空间频率为 42 cycles/mm
总结
CODE V MECo 功能提供了一个功能强大且易于使用的平台，助力设计人员构建热稳定或具备环境补偿能力的镜头。通过在设计阶段综合考虑环境因素，MECo 可确保镜头在各类应用场景下均能实现优异的成像质量，这对汽车、航空航天及工业制造等对性能与可靠性要求严苛的领域尤为关键。借助 MECo，光学设计人员能够更高效地应对各类环境挑战，设计出品质更优的光学产品。
