夜雨聆风Dubbo 调用图解

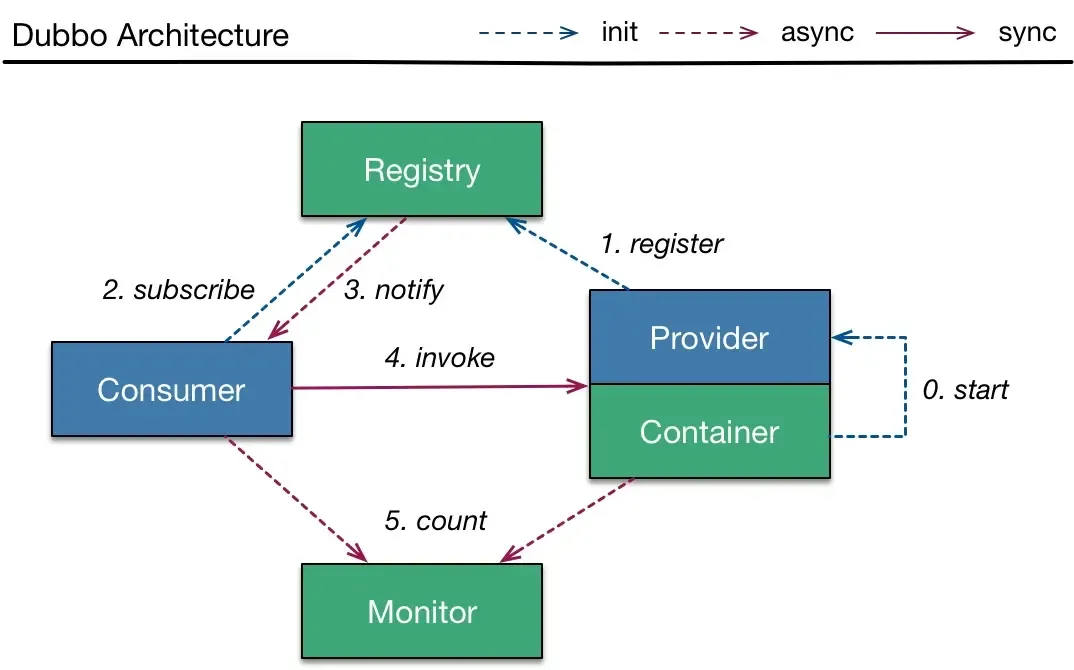

dubbo的调用图（来自官网），如下图，共包含了5个模块
Provider 服务提供方
Registry 服务注册中心（这里可以认为是zookeeper
Consumer 服务使用方
Container 服务提供方的容器
Monitor 服务监控中心
服务调用流程
提供服务的容器启动之后，把该服务提交给服务提供方 服务提供方把该服务细节以约定的协议（此处可认为是dubbo协议）把IP、端口、服务名等等上报给服务注册中心，由服务注册中心统一管理（另外存在心跳检测，便于及时了解服务健康情况；服务均衡负责等也由其管理） 服务调用方从服务注册中心获取到一个可用的服务提供方的信息 服务注册中心把合适的服务提供方的细节信息下发到调用方 服务调用方持有服务提供方的调用信息，可直连服务提供方进行invoke调用操作 服务提供方以及服务调用方的调用情况，在必备的情况下都可以定时上报到监控中心，从而了解服务调用的数据统计情况

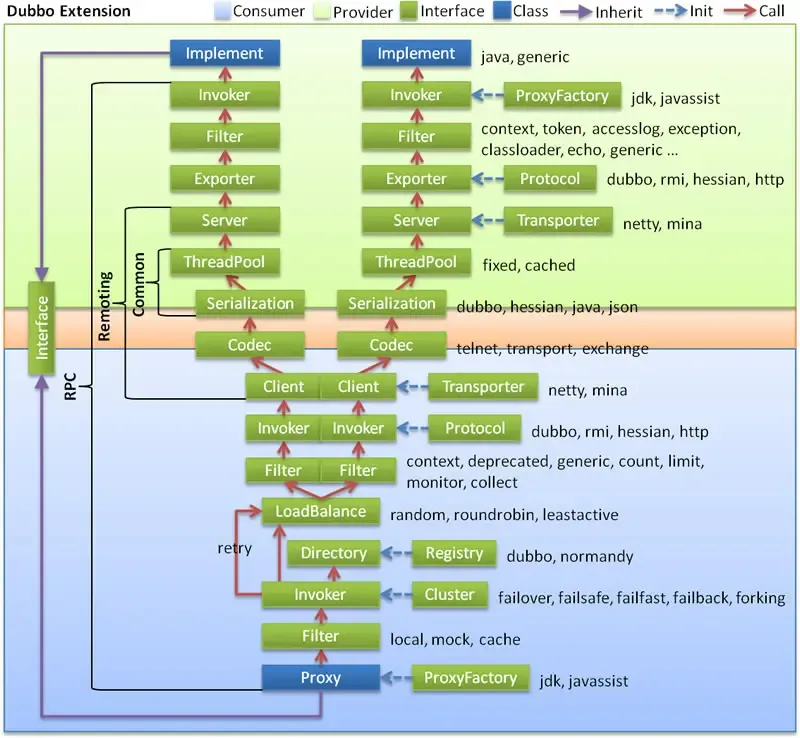

接着把上述过程模块化，细化出来，如下图
引入
从spring解析xml开始，我们能够很明显的查看到DubboNamespaceHandler文件
publicclassDubboNamespaceHandlerextendsNamespaceHandlerSupportimplementsConfigurableSourceBeanMetadataElement{
publicDubboNamespaceHandler(){
}
publicvoidinit(){
this.registerBeanDefinitionParser("application", new DubboBeanDefinitionParser(ApplicationConfig.class));
this.registerBeanDefinitionParser("module", new DubboBeanDefinitionParser(ModuleConfig.class));
this.registerBeanDefinitionParser("registry", new DubboBeanDefinitionParser(RegistryConfig.class));
this.registerBeanDefinitionParser("config-center", new DubboBeanDefinitionParser(ConfigCenterBean.class));
this.registerBeanDefinitionParser("metadata-report", new DubboBeanDefinitionParser(MetadataReportConfig.class));
this.registerBeanDefinitionParser("monitor", new DubboBeanDefinitionParser(MonitorConfig.class));
this.registerBeanDefinitionParser("metrics", new DubboBeanDefinitionParser(MetricsConfig.class));
this.registerBeanDefinitionParser("tracing", new DubboBeanDefinitionParser(TracingConfig.class));
this.registerBeanDefinitionParser("ssl", new DubboBeanDefinitionParser(SslConfig.class));
this.registerBeanDefinitionParser("provider", new DubboBeanDefinitionParser(ProviderConfig.class));
this.registerBeanDefinitionParser("consumer", new DubboBeanDefinitionParser(ConsumerConfig.class));
this.registerBeanDefinitionParser("protocol", new DubboBeanDefinitionParser(ProtocolConfig.class));
this.registerBeanDefinitionParser("service", new DubboBeanDefinitionParser(ServiceBean.class));
this.registerBeanDefinitionParser("reference", new DubboBeanDefinitionParser(ReferenceBean.class));
this.registerBeanDefinitionParser("annotation", new AnnotationBeanDefinitionParser());
}
public BeanDefinition parse(Element element, ParserContext parserContext){
BeanDefinitionRegistry registry = parserContext.getRegistry();
this.registerAnnotationConfigProcessors(registry);
DubboSpringInitializer.initialize(parserContext.getRegistry());
BeanDefinition beanDefinition = super.parse(element, parserContext);
this.setSource(beanDefinition);
return beanDefinition;
}
privatevoidregisterAnnotationConfigProcessors(BeanDefinitionRegistry registry){
AnnotationConfigUtils.registerAnnotationConfigProcessors(registry);
}
}
在为外界暴露服务的时候，常使用<dubbo:service interface="com.XXX" ref="xXXX" />，再结合DubboBeanDefinitionParser类的parse细节，可知服务暴露，我们应该关注的类是ServiceBean.class
ServiceBean 介绍

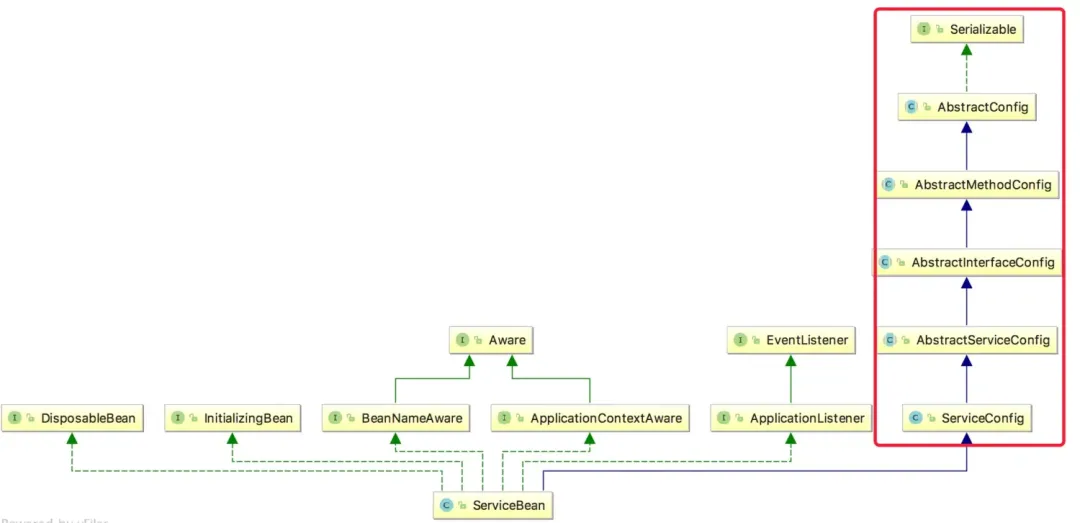

如下图，是ServiceBean类的继承关系图，右边圈出来的是关于dubbo的，下面底部的是和spring有关的。
很清楚的看到serviceBean也是一个可由Spring管理的很普通的bean
通过BeanNameAware修改bean的名称
ApplicationContextAware去获取Spring IOC的容器
IntializingBean的afterPropertiesSet去自定义实现bean的实例对象
ApplicationListener的onApplicationEvent接收各种事件
DisposableBean的destroy去销毁bean
右侧则和dubbo有关，一层一层的config扩展实例化，包含了在xml配置中的各种参数配置。
属性
属性是整个的服务暴露的这个ServiceBean包含的各种属性信息，xml配置信息都会合并到这个属性中
ServiceConfig 类
private String interfaceName; // 接口类型
private Class<?> interfaceClass;
private T ref; // 接口实现类引用
private String path; // 服务名称
private List<MethodConfig> methods; // 方法配置
private ProviderConfig provider; // 提供方配置
方法配置参数methods,一般情况下是没有设置的，也就意味着该接口下的所有的方法都会被暴露出去，如果设置了就意味着设置的方法才会被暴露出去。
提供方配置provider也是负责服务暴露方的一些熟悉信息，例如负载均衡等信息。
AbstractServiceConfig 类
protected String version; // 服务版本
protected String group; // 服务分组
protected Boolean deprecated; // 服务是否已经deprecated
protected Integer delay; // 延迟暴露
protected Boolean export; // 是否暴露
protected Integer weight; // 权重
protected String document; // 应用文档
protected Boolean dynamic; // 在注册中心上注册成动态的还是静态的服务
protected String token; // 是否使用令牌
protected String accesslog; // 访问日志
private Integer executes; // 允许执行请求数
protected List<ProtocolConfig> protocols; // 暴露的协议
private Boolean register; // 是否注册
其中protocols就是常说的dubbo协议了，这里指明list也就是意味着支持可以同时多种协议对外暴露
AbstractInterfaceConfig 类
protected String local; // 服务接口的本地实现类名
protected String stub; // 服务接口的本地实现类名
protected MonitorConfig monitor; // 服务监控
protected String proxy; // 代理类型
protected String cluster; // 集群方式
protected String filter; // 过滤器
protected String listener; // 监听器
protected String owner; // 负责人
// 连接数限制,0表示共享连接，否则为该服务独享连接数
protected Integer connections;
protected String layer; // 连接数限制
protected ApplicationConfig application; // 应用信息
protected ModuleConfig module; // 模块信息
protected List<RegistryConfig> registries; // 注册中心
private Integer callbacks; // callback实例个数限制
protected String onconnect; // 连接事件
protected String ondisconnect; // 断开事件
// 服务暴露或引用的scope,如果为local，则表示只在当前JVM内查找.
private String scope;
注册中心registries应该是比较重要的属性信息了，包含了注册中心的数据，比如设置zk的相关属性信息，后期暴露也主要是把服务按照约定的协议推送给注册中心。
其他继承的类的属性更多的是涉及到系统管理、监控等层级的属性，在此不做过多介绍了
配置注入
bean继承了IntializingBean，那肯定就使用了afterPropertiesSet方法
注意在运行到这个时候，servicebean实例化是已经完成了的。
publicvoidafterPropertiesSet()throws Exception {
if (getProvider() == null) {
// 提供方为null
Map<String, ProviderConfig> providerConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, ProviderConfig.class, false, false);
// 此处的applicationContext就是通过继承ApplicationContextAware注入的Spring IOC容器
// 获取所有类型是ProviderConfig的bean信息
if (providerConfigMap != null && providerConfigMap.size() > 0) {
Map<String, ProtocolConfig> protocolConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, ProtocolConfig.class, false, false);
// 获取ProtocolConfig
if ((protocolConfigMap == null || protocolConfigMap.size() == 0)
&& providerConfigMap.size() > 1) { // 兼容旧版本
// 如果没有protocolconfig同时有providerconfig
List<ProviderConfig> providerConfigs = new ArrayList<ProviderConfig>();
for (ProviderConfig config : providerConfigMap.values()) {
if (config.isDefault() != null && config.isDefault().booleanValue()) {
// config不为空，而且是默认值
providerConfigs.add(config);
}
}
if (providerConfigs.size() > 0) {
setProviders(providerConfigs);
}
} else {
ProviderConfig providerConfig = null;
for (ProviderConfig config : providerConfigMap.values()) {
if (config.isDefault() == null || config.isDefault().booleanValue()) {
if (providerConfig != null) {
thrownew IllegalStateException("Duplicate provider configs: " + providerConfig + " and " + config);
}
providerConfig = config;
}
}
if (providerConfig != null) {
// 默认的只应该存在一个providerconfig信息
setProvider(providerConfig);
}
}
}
}
if (getApplication() == null
&& (getProvider() == null || getProvider().getApplication() == null)) {
Map<String, ApplicationConfig> applicationConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, ApplicationConfig.class, false, false);
if (applicationConfigMap != null && applicationConfigMap.size() > 0) {
ApplicationConfig applicationConfig = null;
for (ApplicationConfig config : applicationConfigMap.values()) {
if (config.isDefault() == null || config.isDefault().booleanValue()) {
if (applicationConfig != null) {
thrownew IllegalStateException("Duplicate application configs: " + applicationConfig + " and " + config);
}
applicationConfig = config;
}
}
if (applicationConfig != null) {
// 填充ApplicationConfig信息
setApplication(applicationConfig);
}
}
}
if (getModule() == null
&& (getProvider() == null || getProvider().getModule() == null)) {
Map<String, ModuleConfig> moduleConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, ModuleConfig.class, false, false);
if (moduleConfigMap != null && moduleConfigMap.size() > 0) {
ModuleConfig moduleConfig = null;
for (ModuleConfig config : moduleConfigMap.values()) {
if (config.isDefault() == null || config.isDefault().booleanValue()) {
if (moduleConfig != null) {
thrownew IllegalStateException("Duplicate module configs: " + moduleConfig + " and " + config);
}
moduleConfig = config;
}
}
if (moduleConfig != null) {
// 填充ModuleConfig信息
setModule(moduleConfig);
}
}
}
if ((getRegistries() == null || getRegistries().size() == 0)
&& (getProvider() == null || getProvider().getRegistries() == null || getProvider().getRegistries().size() == 0)
&& (getApplication() == null || getApplication().getRegistries() == null || getApplication().getRegistries().size() == 0)) {
Map<String, RegistryConfig> registryConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, RegistryConfig.class, false, false);
if (registryConfigMap != null && registryConfigMap.size() > 0) {
List<RegistryConfig> registryConfigs = new ArrayList<RegistryConfig>();
for (RegistryConfig config : registryConfigMap.values()) {
if (config.isDefault() == null || config.isDefault().booleanValue()) {
registryConfigs.add(config);
}
}
if (registryConfigs != null && registryConfigs.size() > 0) {
// 填充注册信息
super.setRegistries(registryConfigs);
}
}
}
if (getMonitor() == null
&& (getProvider() == null || getProvider().getMonitor() == null)
&& (getApplication() == null || getApplication().getMonitor() == null)) {
Map<String, MonitorConfig> monitorConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, MonitorConfig.class, false, false);
if (monitorConfigMap != null && monitorConfigMap.size() > 0) {
MonitorConfig monitorConfig = null;
for (MonitorConfig config : monitorConfigMap.values()) {
if (config.isDefault() == null || config.isDefault().booleanValue()) {
if (monitorConfig != null) {
thrownew IllegalStateException("Duplicate monitor configs: " + monitorConfig + " and " + config);
}
monitorConfig = config;
}
}
if (monitorConfig != null) {
// 填充监控信息
setMonitor(monitorConfig);
}
}
}
if ((getProtocols() == null || getProtocols().size() == 0)
&& (getProvider() == null || getProvider().getProtocols() == null || getProvider().getProtocols().size() == 0)) {
Map<String, ProtocolConfig> protocolConfigMap = applicationContext == null ? null : BeanFactoryUtils.beansOfTypeIncludingAncestors(applicationContext, ProtocolConfig.class, false, false);
if (protocolConfigMap != null && protocolConfigMap.size() > 0) {
List<ProtocolConfig> protocolConfigs = new ArrayList<ProtocolConfig>();
for (ProtocolConfig config : protocolConfigMap.values()) {
if (config.isDefault() == null || config.isDefault().booleanValue()) {
protocolConfigs.add(config);
}
}
if (protocolConfigs != null && protocolConfigs.size() > 0) {
// 设置使用的协议
super.setProtocols(protocolConfigs);
}
}
}
if (getPath() == null || getPath().length() == 0) {
if (beanName != null && beanName.length() > 0
&& getInterface() != null && getInterface().length() > 0
&& beanName.startsWith(getInterface())) {
setPath(beanName);
}
}
if (! isDelay()) {
// 如果没有设置延迟，则立即暴露出去
export();
}
}
在这一段代码中就是从Spring IOC容器中获取合适的bean注入到ServiceBean中，例如使用的服务信息、服务注册中心、使用的协议、均衡负责的方式（provider的loanBanance）、监控等。
暴露服务启动
服务暴露其实就是export函数，如果设置了延迟，则会在ApplicationListener的事件中去暴露服务。
publicvoidonApplicationEvent(ApplicationEvent event){
if (ContextRefreshedEvent.class.getName().equals(event.getClass().getName())) {
// 当前事件是bean刷新结束
if (isDelay() && ! isExported() && ! isUnexported()) {
// 是延期而且还没有暴富同时 没有 不希望 暴露服务
if (logger.isInfoEnabled()) {
logger.info("The service ready on spring started. service: " + getInterface());
}
// 跳转到ServiceConfig类中
export();
}
}
}
ServiceConfig 类
publicsynchronizedvoidexport(){
// 这里面的provider等信息都是之前注入的信息属性
if (provider != null) {
if (export == null) {
export = provider.getExport();
}
if (delay == null) {
delay = provider.getDelay();
}
}
if (export != null && ! export.booleanValue()) {
return;
}
if (delay != null && delay > 0) {
// 如果设置了延迟，则设置成为守护线程，睡眠延迟的时间数，再执行暴露服务的任务
Thread thread = new Thread(new Runnable() {
publicvoidrun(){
try {
Thread.sleep(delay);
} catch (Throwable e) {
}
doExport();
}
});
thread.setDaemon(true);
thread.setName("DelayExportServiceThread");
thread.start();
} else {
doExport();
}
}
在doExport方法中更多的是对一些数据的check操作，随后来到了doExportUrls方法
privatevoiddoExportUrls(){
List<URL> registryURLs = loadRegistries(true);
// 先获取注册中心的属性信息
for (ProtocolConfig protocolConfig : protocols) {
// 存在多个暴露协议，例如DUBBO、HTTP等，依次对外暴露
doExportUrlsFor1Protocol(protocolConfig, registryURLs);
}
}
服务注册中心属性获取
AbstractInterfaceConfig 类
protected List<URL> loadRegistries(boolean provider){
checkRegistry();
// 兼容老版本的dubbo服务
List<URL> registryList = new ArrayList<URL>();
if (registries != null && registries.size() > 0) {
// 循环遍历所有的注册中心配置
for (RegistryConfig config : registries) {
String address = config.getAddress();
// 注册中心的地址
if (address == null || address.length() == 0) {
address = Constants.ANYHOST_VALUE;
// ANYHOST_VALUE = "0.0.0.0"
}
String sysaddress = System.getProperty("dubbo.registry.address");
// 从系统属性中获取dubbo.registry.address的值
if (sysaddress != null && sysaddress.length() > 0) {
address = sysaddress;
// 真存在这个数据，就替换掉之前的地址数据
}
if (address != null && address.length() > 0
&& ! RegistryConfig.NO_AVAILABLE.equalsIgnoreCase(address)) {
// RegistryConfig.NO_AVAILABLE = 'N\A',如果地址有效
Map<String, String> map = new HashMap<String, String>();
appendParameters(map, application);
appendParameters(map, config);
map.put("path", RegistryService.class.getName());
map.put("dubbo", Version.getVersion());
map.put(Constants.TIMESTAMP_KEY, String.valueOf(System.currentTimeMillis()));
// 把应用程序、当前的注册配置信息、以及dubbo、时间戳等信息注入到map中
if (ConfigUtils.getPid() > 0) {
// 获取当前服务的进程PID
map.put(Constants.PID_KEY, String.valueOf(ConfigUtils.getPid()));
}
if (! map.containsKey("protocol")) {
if (ExtensionLoader.getExtensionLoader(RegistryFactory.class).hasExtension("remote")) {
// 如果在SPI中包含了支持remote的类，则设置当前的协议为remote，否则是dubbo
map.put("protocol", "remote");
} else {
map.put("protocol", "dubbo");
}
}
List<URL> urls = UrlUtils.parseURLs(address, map);
// 这里为啥会生成一个list数据的URL信息呢？
// 主要的情况是address可能包含了多个，现实中zk也很多是zk集群了，使用逗号区分开来即可
// 其实是通过Pattern.compile("\\s*[|;]+\\s*")的正则方式区分开来的
for (URL url : urls) {
url = url.addParameter(Constants.REGISTRY_KEY, url.getProtocol());
// 添加注册协议，此处为dubbo
url = url.setProtocol(Constants.REGISTRY_PROTOCOL);
if ((provider && url.getParameter(Constants.REGISTER_KEY, true))
|| (! provider && url.getParameter(Constants.SUBSCRIBE_KEY, true))) {
// 一定是注册方的信息，则添加到这个集合中
registryList.add(url);
}
}
}
}
}
return registryList;
}
最后生成的 registryList 数据可能为 registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&group=dubbo-demo&owner=jwfy&pid=2772®istry=zookeeper×tamp=1525276569763
仅仅是包含了一些注册的基本数据
服务暴露
现在来到了doExportUrlsFor1Protocol方法，当前protocolConfig为
privatevoiddoExportUrlsFor1Protocol(ProtocolConfig protocolConfig, List<URL> registryURLs){
String name = protocolConfig.getName();
// 获取对外暴露的协议，如果无效，则默认为dubbo
if (name == null || name.length() == 0) {
name = "dubbo";
}
String host = protocolConfig.getHost();
if (provider != null && (host == null || host.length() == 0)) {
// 如果提供的provider不为空而且暴露的协议配置host无效，设置为提供方的host数据
host = provider.getHost();
}
boolean anyhost = false;
if (NetUtils.isInvalidLocalHost(host)) {
// 如果host无效，例如为null，空字符串，localhost，0.0.0.0，127开头的IP
anyhost = true;
try {
host = InetAddress.getLocalHost().getHostAddress();
// 获取本机IP
} catch (UnknownHostException e) {
logger.warn(e.getMessage(), e);
}
if (NetUtils.isInvalidLocalHost(host)) {
// 还是无效
if (registryURLs != null && registryURLs.size() > 0) {
for (URL registryURL : registryURLs) {
try {
Socket socket = new Socket();
try {
SocketAddress addr = new InetSocketAddress(registryURL.getHost(), registryURL.getPort());
socket.connect(addr, 1000);
host = socket.getLocalAddress().getHostAddress();
// 通过socket套接字的方式获取host信息
break;
} finally {
try {
socket.close();
} catch (Throwable e) {}
}
} catch (Exception e) {
logger.warn(e.getMessage(), e);
}
}
}
if (NetUtils.isInvalidLocalHost(host)) {
host = NetUtils.getLocalHost();
}
}
}
Integer port = protocolConfig.getPort();
// 获取端口
if (provider != null && (port == null || port == 0)) {
port = provider.getPort();
}
finalint defaultPort = ExtensionLoader.getExtensionLoader(Protocol.class).getExtension(name).getDefaultPort();
// 通过SPI获取名称为name的实体类的默认端口信息，dubbo默认为20880
if (port == null || port == 0) {
port = defaultPort;
}
if (port == null || port <= 0) {
port = getRandomPort(name);
if (port == null || port < 0) {
port = NetUtils.getAvailablePort(defaultPort);
putRandomPort(name, port);
}
logger.warn("Use random available port(" + port + ") for protocol " + name);
}
Map<String, String> map = new HashMap<String, String>();
if (anyhost) {
// 如果起初的host为无效信息，设置anyhost为true
map.put(Constants.ANYHOST_KEY, "true");
}
map.put(Constants.SIDE_KEY, Constants.PROVIDER_SIDE);
map.put(Constants.DUBBO_VERSION_KEY, Version.getVersion());
map.put(Constants.TIMESTAMP_KEY, String.valueOf(System.currentTimeMillis()));
if (ConfigUtils.getPid() > 0) {
map.put(Constants.PID_KEY, String.valueOf(ConfigUtils.getPid()));
}
appendParameters(map, application);
appendParameters(map, module);
appendParameters(map, provider, Constants.DEFAULT_KEY);
appendParameters(map, protocolConfig);
appendParameters(map, this);
if (methods != null && methods.size() > 0) {
// 如果当前暴露的接口设置了暴露的方法列表
for (MethodConfig method : methods) {
appendParameters(map, method, method.getName());
String retryKey = method.getName() + ".retry";
if (map.containsKey(retryKey)) {
String retryValue = map.remove(retryKey);
if ("false".equals(retryValue)) {
map.put(method.getName() + ".retries", "0");
}
}
List<ArgumentConfig> arguments = method.getArguments();
if (arguments != null && arguments.size() > 0) {
for (ArgumentConfig argument : arguments) {
//类型自动转换.
if(argument.getType() != null && argument.getType().length() >0){
Method[] methods = interfaceClass.getMethods();
//遍历所有方法
if(methods != null && methods.length > 0){
for (int i = 0; i < methods.length; i++) {
String methodName = methods[i].getName();
//匹配方法名称，获取方法签名.
if(methodName.equals(method.getName())){
Class<?>[] argtypes = methods[i].getParameterTypes();
//一个方法中单个callback
if (argument.getIndex() != -1 ){
if (argtypes[argument.getIndex()].getName().equals(argument.getType())){
appendParameters(map, argument, method.getName() + "." + argument.getIndex());
}else {
thrownew IllegalArgumentException("argument config error : the index attribute and type attirbute not match :index :"+argument.getIndex() + ", type:" + argument.getType());
}
} else {
//一个方法中多个callback
for (int j = 0 ;j<argtypes.length ;j++) {
Class<?> argclazz = argtypes[j];
if (argclazz.getName().equals(argument.getType())){
appendParameters(map, argument, method.getName() + "." + j);
if (argument.getIndex() != -1 && argument.getIndex() != j){
thrownew IllegalArgumentException("argument config error : the index attribute and type attirbute not match :index :"+argument.getIndex() + ", type:" + argument.getType());
}
}
}
}
}
}
}
}elseif(argument.getIndex() != -1){
appendParameters(map, argument, method.getName() + "." + argument.getIndex());
}else {
thrownew IllegalArgumentException("argument config must set index or type attribute.eg: <dubbo:argument index='0' .../> or <dubbo:argument type=xxx .../>");
}
}
}
} // end of methods for
}
// 到这里参数已经处理完成了
if (generic) {
// 暴露的服务是否为GenericService类的子类
map.put("generic", String.valueOf(true));
map.put("methods", Constants.ANY_VALUE);
} else {
String revision = Version.getVersion(interfaceClass, version);
// 设置接口的版本号（便于新旧版本的更迭）
if (revision != null && revision.length() > 0) {
map.put("revision", revision);
}
String[] methods = Wrapper.getWrapper(interfaceClass).getMethodNames();
// 获取该接口的所有的可用的方法名称集合
if(methods.length == 0) {
logger.warn("NO method found in service interface " + interfaceClass.getName());
map.put("methods", Constants.ANY_VALUE);
}
else {
map.put("methods", StringUtils.join(new HashSet<String>(Arrays.asList(methods)), ","));
// 拼接的数据为 "getStr,print" 这样类似的数据
}
}
if (! ConfigUtils.isEmpty(token)) {
// 如果设置了校验令牌token
if (ConfigUtils.isDefault(token)) {
// 如果token的值为true或者default，随机设置一个UUID
map.put("token", UUID.randomUUID().toString());
} else {
map.put("token", token);
}
}
if ("injvm".equals(protocolConfig.getName())) {
protocolConfig.setRegister(false);
map.put("notify", "false");
}
// 导出服务
String contextPath = protocolConfig.getContextpath();
if ((contextPath == null || contextPath.length() == 0) && provider != null) {
contextPath = provider.getContextpath();
}
URL url = new URL(name, host, port, (contextPath == null || contextPath.length() == 0 ? "" : contextPath + "/") + path, map);
/*
到这里生成的URL属于具体暴富服务的信息数据了
例如dubbo://172.16.109.110:20880/com.jwfy.dubbo.product.ProductService?anyhost=true&application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&interface=com.jwfy.dubbo.product.ProductService&methods=print,getStr&owner=jwfy&pid=2772&side=provider×tamp=1525313423899
URL的协议是dubbo，也是暴露出去的协议
*/
if (ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class)
.hasExtension(url.getProtocol())) {
// 如果配置工厂类有相应协议，则重新设置其值
url = ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class)
.getExtension(url.getProtocol()).getConfigurator(url).configure(url);
}
String scope = url.getParameter(Constants.SCOPE_KEY);
//配置为none不暴露，此处为null,也就是既可以暴露为本地服务也可以暴露为远程服务
if (! Constants.SCOPE_NONE.toString().equalsIgnoreCase(scope)) {
//配置不是remote的情况下做本地暴露 (配置为remote，则表示只暴露远程服务)
if (!Constants.SCOPE_REMOTE.toString().equalsIgnoreCase(scope)) {
// 真正的暴露服务，后续详解
exportLocal(url);
}
//如果配置不是local则暴露为远程服务.(配置为local，则表示只暴露远程服务)
if (! Constants.SCOPE_LOCAL.toString().equalsIgnoreCase(scope) ){
if (logger.isInfoEnabled()) {
logger.info("Export dubbo service " + interfaceClass.getName() + " to url " + url);
}
if (registryURLs != null && registryURLs.size() > 0
&& url.getParameter("register", true)) {
// 对外暴露服务，必须要注册中心存在
for (URL registryURL : registryURLs) {
url = url.addParameterIfAbsent("dynamic", registryURL.getParameter("dynamic"));
URL monitorUrl = loadMonitor(registryURL);
// 加载监控中心，后续详解
if (monitorUrl != null) {
url = url.addParameterAndEncoded(Constants.MONITOR_KEY, monitorUrl.toFullString());
}
if (logger.isInfoEnabled()) {
logger.info("Register dubbo service " + interfaceClass.getName() + " url " + url + " to registry " + registryURL);
}

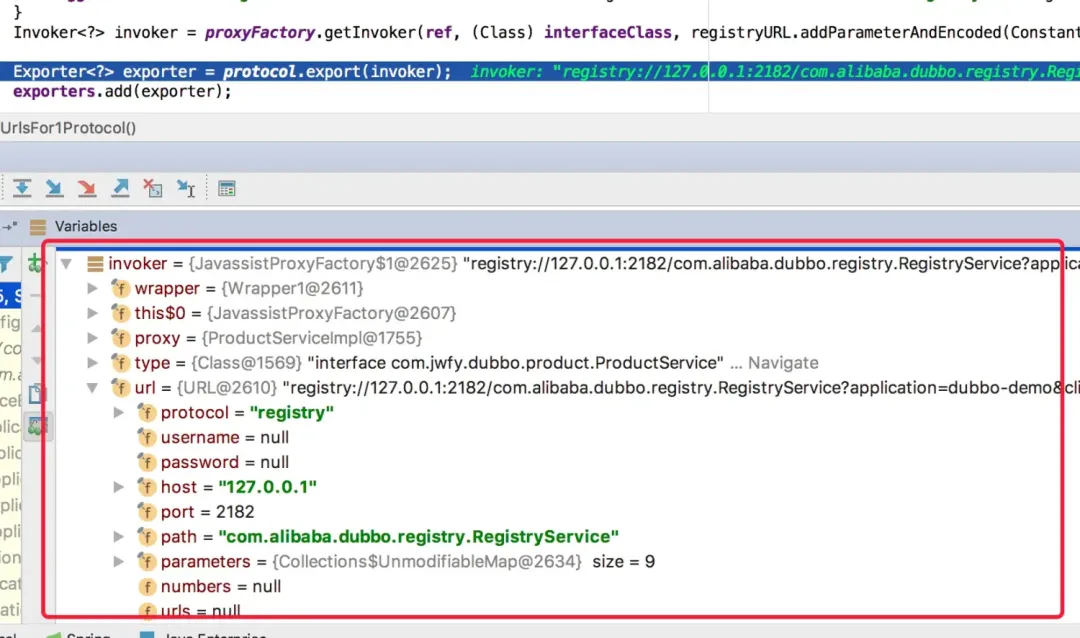

Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(Constants.EXPORT_KEY, url.toFullString()));
// 远程服务暴露
Exporter<?> exporter = protocol.export(invoker);
exporters.add(exporter);
}
} else {
Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, url);
Exporter<?> exporter = protocol.export(invoker);
exporters.add(exporter);
}
}
}
this.urls.add(url);
}
本地服务暴露
本地服务暴露的入口是exportLocal(url);
privatevoidexportLocal(URL url){
if (!Constants.LOCAL_PROTOCOL.equalsIgnoreCase(url.getProtocol())) {
// 这时候的url.getProtocol 为dubbo，而本地服务是injvm
// 而且如果服务已经是injvm 则不需要走这个操作暴露了
URL local = URL.valueOf(url.toFullString())
.setProtocol(Constants.LOCAL_PROTOCOL)
.setHost(NetUtils.LOCALHOST)
.setPort(0);
// 替换为injvm协议和端口号，这个local数据就变成了
/*
injvm://127.0.0.1/com.jwfy.dubbo.product.ProductService?anyhost=true&application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&interface=com.jwfy.dubbo.product.ProductService&methods=print,getStr&owner=jwfy&pid=2772&side=provider×tamp=1525313423899
*/
Exporter<?> exporter = protocol.export(
proxyFactory.getInvoker(ref, (Class) interfaceClass, local));
// 通过getInvoke获取invoke对象，通过export进行暴露操作
exporters.add(exporter);
logger.info("Export dubbo service " + interfaceClass.getName() +" to local registry");
}
}
现在应该是来到了真正服务暴露的入口了，Exporter<?> exporter = protocol.export(proxyFactory.getInvoker(ref, (Class) interfaceClass, local));
protocol & proxyFactory

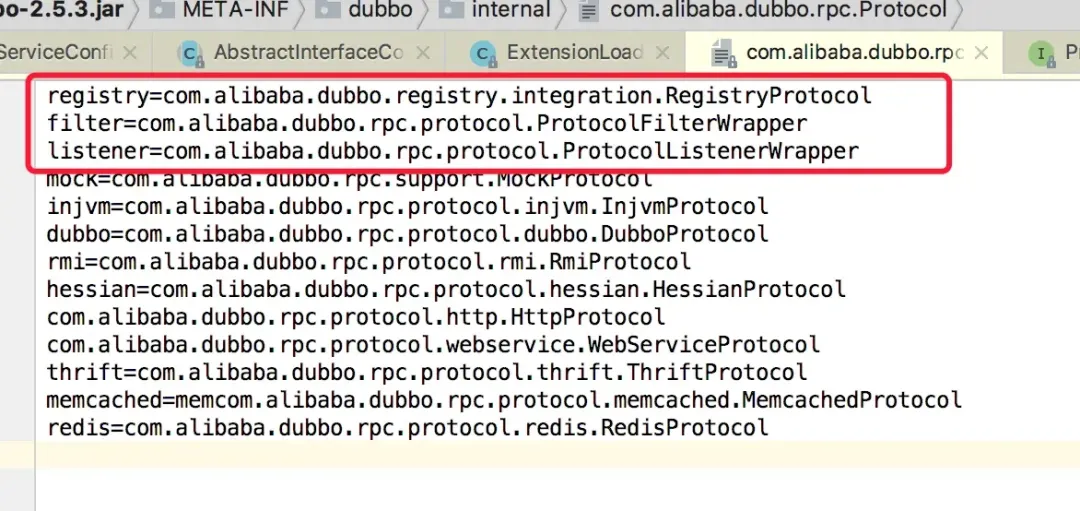

根据之前对dubbo spi的学习和了解，到这里已经知道了protocol和proxyFactory指的具体是什么了。
protocol 类
package com.alibaba.dubbo.rpc;
import com.alibaba.dubbo.common.extension.ExtensionLoader;
publicclassProtocol$Adpativeimplementscom.alibaba.dubbo.rpc.Protocol{
public com.alibaba.dubbo.rpc.Invoker refer(java.lang.Class arg0, com.alibaba.dubbo.common.URL arg1)throws java.lang.Class {
if (arg1 == null)
thrownew IllegalArgumentException("url == null");
com.alibaba.dubbo.common.URL url = arg1;
String extName = ( url.getProtocol() == null ? "dubbo" : url.getProtocol() );
if(extName == null)
thrownew IllegalStateException("Fail to get extension(com.alibaba.dubbo.rpc.Protocol) name from url(" + url.toString() + ") use keys([protocol])");
com.alibaba.dubbo.rpc.Protocol extension = (com.alibaba.dubbo.rpc.Protocol)ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.Protocol.class).getExtension(extName);
return extension.refer(arg0, arg1);
}
public com.alibaba.dubbo.rpc.Exporter export(com.alibaba.dubbo.rpc.Invoker arg0)throws com.alibaba.dubbo.rpc.Invoker {
if (arg0 == null)
thrownew IllegalArgumentException("com.alibaba.dubbo.rpc.Invoker argument == null");
if (arg0.getUrl() == null)
thrownew IllegalArgumentException("com.alibaba.dubbo.rpc.Invoker argument getUrl() == null");com.alibaba.dubbo.common.URL url = arg0.getUrl();
//根据URL配置信息获取Protocol协议，默认是dubbo
String extName = ( url.getProtocol() == null ? "dubbo" : url.getProtocol() );
if(extName == null)
thrownew IllegalStateException("Fail to get extension(com.alibaba.dubbo.rpc.Protocol) name from url(" + url.toString() + ") use keys([protocol])");
//根据协议名，获取Protocol实体类
com.alibaba.dubbo.rpc.Protocol extension = (com.alibaba.dubbo.rpc.Protocol)ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.Protocol.class).getExtension(extName);
return extension.export(arg0);
}
publicvoiddestroy(){
thrownew UnsupportedOperationException("method public abstract void com.alibaba.dubbo.rpc.Protocol.destroy() of interface com.alibaba.dubbo.rpc.Protocol is not adaptive method!");
}
publicintgetDefaultPort(){
thrownew UnsupportedOperationException("method public abstract int com.alibaba.dubbo.rpc.Protocol.getDefaultPort() of interface com.alibaba.dubbo.rpc.Protocol is not adaptive method!");
}
}
proxyFactory 类
package com.alibaba.dubbo.rpc;
import com.alibaba.dubbo.common.extension.ExtensionLoader;
publicclassProxyFactory$Adpativeimplementscom.alibaba.dubbo.rpc.ProxyFactory{
public com.alibaba.dubbo.rpc.Invoker getInvoker(java.lang.Object arg0, java.lang.Class arg1, com.alibaba.dubbo.common.URL arg2)throws java.lang.Object {
if (arg2 == null)
thrownew IllegalArgumentException("url == null");
com.alibaba.dubbo.common.URL url = arg2;
String extName = url.getParameter("proxy", "javassist");
if(extName == null)
thrownew IllegalStateException("Fail to get extension(com.alibaba.dubbo.rpc.ProxyFactory) name from url(" + url.toString() + ") use keys([proxy])");
com.alibaba.dubbo.rpc.ProxyFactory extension = (com.alibaba.dubbo.rpc.ProxyFactory)ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.ProxyFactory.class).getExtension(extName);
// 获取ProxyFactory类的名称为extName的实现类
return extension.getInvoker(arg0, arg1, arg2);
// arg0 是具体被调用的实现类
// arg1是实现类的接口
// arg2 是对外暴露的URL信息
// 只是调用链路已经转交给具体的extension了
}
public java.lang.Object getProxy(com.alibaba.dubbo.rpc.Invoker arg0)throws com.alibaba.dubbo.rpc.Invoker {
if (arg0 == null)
thrownew IllegalArgumentException("com.alibaba.dubbo.rpc.Invoker argument == null");
if (arg0.getUrl() == null)
thrownew IllegalArgumentException("com.alibaba.dubbo.rpc.Invoker argument getUrl() == null");com.alibaba.dubbo.common.URL url = arg0.getUrl();
String extName = url.getParameter("proxy", "javassist");
// 获取URL中的proxy参数信息，没有则设置为javassist
if(extName == null)
thrownew IllegalStateException("Fail to get extension(com.alibaba.dubbo.rpc.ProxyFactory) name from url(" + url.toString() + ") use keys([proxy])");
com.alibaba.dubbo.rpc.ProxyFactory extension = (com.alibaba.dubbo.rpc.ProxyFactory)ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.ProxyFactory.class).getExtension(extName);
return extension.getProxy(arg0);
}
}
可以很明显的看出来默认的protocol是使用的dubbo协议，对应的实例是包装DubboProtocol后的实例，ProxyFactory使用的是javassist，对应的实例是JavassistProxyFactory
暴露操作包含了两个部分，一个Invoke,另一个是export
获取Invoke
JavassistProxyFactory获取Invoke
proxyFactory.getInvoker(ref, (Class) interfaceClass, local) 方法获得具体的Invoke。
此时的ref是暴露的具体实现类，interfaceClass是对应的接口信息，local就是URL信息，具体内容是
registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&export=dubbo%3A%2F%2F172.16.109.110%3A20880%2Fcom.jwfy.dubbo.product.ProductService%3Fanyhost%3Dtrue%26application%3Ddubbo-demo%26default.loadbalance%3Drandom%26dubbo%3D2.5.3%26interface%3Dcom.jwfy.dubbo.product.ProductService%26methods%3Dprint%2CgetStr%26owner%3Djwfy%26pid%3D13859%26side%3Dprovider%26timestamp%3D1525772505371%26token%3Dfdfdf&group=dubbo-demo&owner=jwfy&pid=13859®istry=zookeeper×tamp=1525772500246
需要对外暴露的服务就是包含在URL信息中的ProductService信息
在本demo中，getInvoke操作获取到JavassistProxyFactory对象后执行他的getInvoke操作
JavassistProxyFactory 类
public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url){
// TODO Wrapper类不能正确处理带$的类名
final Wrapper wrapper = Wrapper.getWrapper(proxy.getClass().getName().indexOf('$') < 0 ? proxy.getClass() : type);
// 这里生产的wrapper也是动态生成的
returnnew AbstractProxyInvoker<T>(proxy, type, url) {
@Override
protected Object doInvoke(T proxy, String methodName,
Class<?>[] parameterTypes,
Object[] arguments)throws Throwable {
// 这个proxy也就是具体的实现类，对应上面的ref
// methodName是方法名
// 剩下的是参数类型以及名称
return wrapper.invokeMethod(proxy, methodName, parameterTypes, arguments);
}
};
}
生产的invoke对象其实是个AbstractProxyInvoker，只不过在调用他的doInvoke操作时，最后会执行拼接生成的wrapper对象的invokeMethod方法上。
getWrapper
在获取wrapper操作，也同样是动态拼接字符串生成的，重点看其中的invokeMethod方法
public Object invokeMethod(Object o, String n, Class[] p, Object[] v)
throws java.lang.reflect.InvocationTargetException{
com.jwfy.dubbo.product.ProductServiceImpl w;
// 看这个就已经非常明显的说明实现类的具体对象
try{
w = ((com.jwfy.dubbo.product.ProductServiceImpl)$1);
// 格式化，强转类型
} catch (Throwable e) {
thrownew IllegalArgumentException(e);
}
try{
// 对函数名称和参数进行匹配校验操作
if( "print".equals( $2 ) && $3.length == 0 ) {
w.print();
// 函数本身是返回void类型，则直接返回
returnnull;
}
if( "getStr".equals( $2 ) && $3.length == 0 ) {
// 调用执行结果后强转格式返回
return ($w)w.getStr();
}
} catch(Throwable e) {
thrownew java.lang.reflect.InvocationTargetException(e);
}
// 每个接口的方法都会遍历一遍，如果啥都没匹配到，就提示没有方法异常
thrownew com.alibaba.dubbo.common.bytecode.NoSuchMethodException("Not found method \""+$2+"\" in class com.jwfy.dubbo.product.ProductServiceImpl.");
}
现在应该就很清楚了，在执行invokeMethod的时候，背后其实就是调用了实现类的对应方法，只是这个wrapper本身是动态生成的
JdkProxyFactory获取Invoke
上面说了在动态生成的代理工厂中默认实现的是JavassistProxyFactory，但是也可以使用java本身的协议，也就是JdkProxyFactory
public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url){
returnnew AbstractProxyInvoker<T>(proxy, type, url) {
@Override
protected Object doInvoke(T proxy, String methodName,
Class<?>[] parameterTypes,
Object[] arguments)throws Throwable {
Method method = proxy.getClass().getMethod(methodName, parameterTypes);
return method.invoke(proxy, arguments);
}
};
}
完全就是通过java的反射去调用执行
Invoke是什么
其实刚刚开始看源码的时候并不是非常的理解Invoke到底是个什么，现在可以说Invoke是实现类的包装类，并包含了URL等信息，后续可以通过invoke方法去调用具体服务方。
Invoke暴露为export
获取真实的Protocol类
protocol.export(invoke),其中的invoke就是上面生成的抽象invoke类,可是在单步调试的时候却发现并没有直接进入到我们设想的RegistryProtocol类中

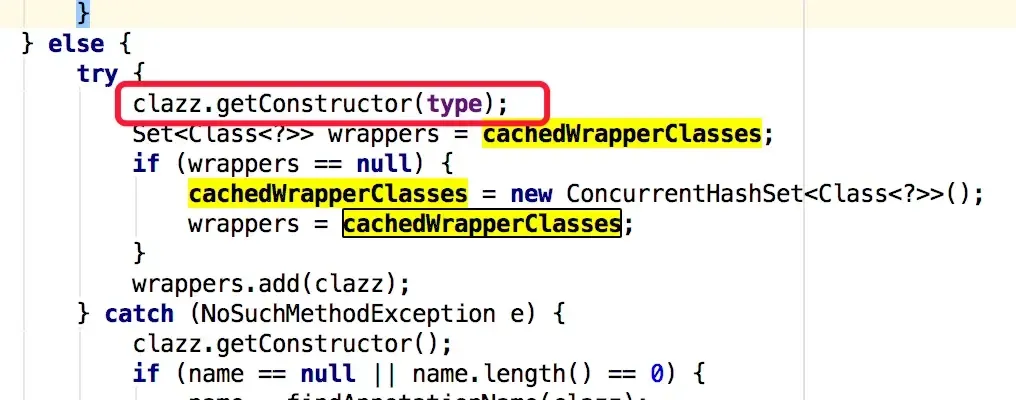

这个需要追踪到Dubbo SPI中的cachedWrapperClasses数据处理中
上述代码已经很清楚了，获取wrapper，首先不应该被Adaptive注解（未贴出），其次一定得存在包含了参数为type的构造函数，而如下文件则是protocol的spi文件，可以知道只有filter和listener符合操作

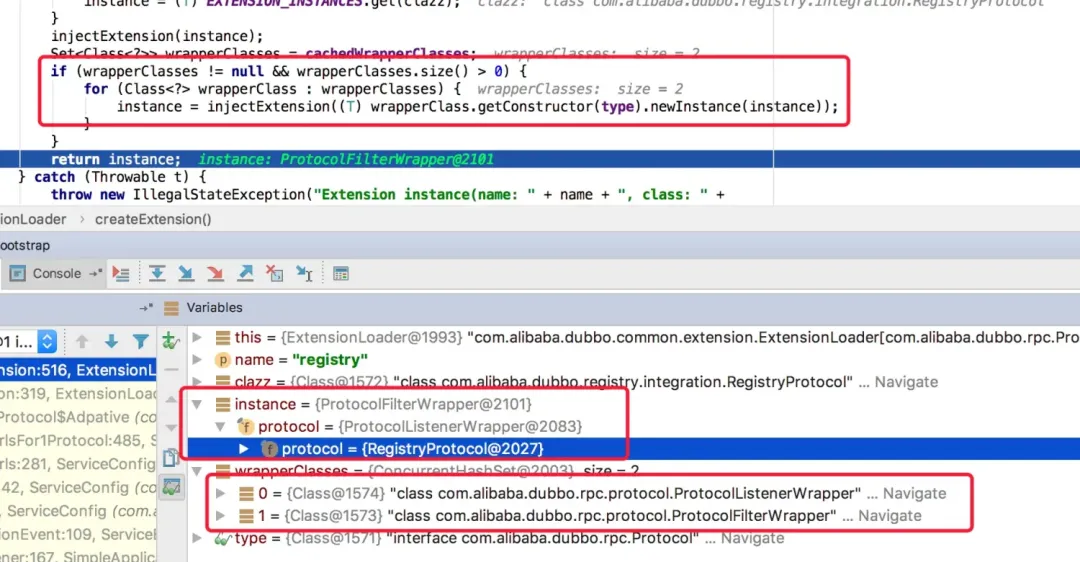

这样就非常清楚了，在获取getExtension中，应该是获取到了RegistryProtocol对象，但是后续的cachedWrapperClasses操作又加上了包装操作，先后加入了ProtocolFilterWrapper、ProtocolListenerWrapper对象，使得在后续protocol.export操作不是进入到RegistryProtocol中，而是首先进入到ProtocolFilterWrapper
ProtocolFilterWrapper 类
public <T> Exporter<T> export(Invoker<T> invoker)throws RpcException {
if (Constants.REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) {
// 如果invoke的协议是registry类型
return protocol.export(invoker);
}
return protocol.export(buildInvokerChain(invoker, Constants.SERVICE_FILTER_KEY, Constants.PROVIDER));
}
然后来到了ProtocolListenerWrapper类
public <T> Exporter<T> export(Invoker<T> invoker)throws RpcException {
if (Constants.REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) {
// 如果invoke的协议是registry类型
return protocol.export(invoker);
}
returnnew ListenerExporterWrapper<T>(protocol.export(invoker),
Collections.unmodifiableList(ExtensionLoader.getExtensionLoader(ExporterListener.class)
.getActivateExtension(invoker.getUrl(), Constants.EXPORTER_LISTENER_KEY)));
}
注册协议暴露
不经过任何处理，通过两个wrapper的转发，直接来到RegistryProtocol的export操作
public <T> Exporter<T> export(final Invoker<T> originInvoker)throws RpcException {
final ExporterChangeableWrapper<T> exporter = doLocalExport(originInvoker);
// 本地暴露服务
final Registry registry = getRegistry(originInvoker);
// 获取远程注册中心
final URL registedProviderUrl = getRegistedProviderUrl(originInvoker);
// 注册到注册中心的URL信息，其中包含了一个接口的信息以及协议等信息
registry.register(registedProviderUrl);
// 注册操作，如果查看zk记录，可以发现注册成功的操作日志
// 订阅override数据
// FIXME 提供者订阅时，会影响同一JVM即暴露服务，又引用同一服务的的场景，因为subscribed以服务名为缓存的key，导致订阅信息覆盖。
final URL overrideSubscribeUrl = getSubscribedOverrideUrl(registedProviderUrl);
final OverrideListener overrideSubscribeListener = new OverrideListener(overrideSubscribeUrl);
overrideListeners.put(overrideSubscribeUrl, overrideSubscribeListener);
registry.subscribe(overrideSubscribeUrl, overrideSubscribeListener);
//保证每次export都返回一个新的exporter实例
returnnew Exporter<T>() {
public Invoker<T> getInvoker(){
return exporter.getInvoker();
}
publicvoidunexport(){
try {
exporter.unexport();
} catch (Throwable t) {
logger.warn(t.getMessage(), t);
}
try {
registry.unregister(registedProviderUrl);
} catch (Throwable t) {
logger.warn(t.getMessage(), t);
}
try {
overrideListeners.remove(overrideSubscribeUrl);
registry.unsubscribe(overrideSubscribeUrl, overrideSubscribeListener);
} catch (Throwable t) {
logger.warn(t.getMessage(), t);
}
}
};
}
获取远程控制中心地址 getRegistry
private Registry getRegistry(final Invoker<?> originInvoker){
URL registryUrl = originInvoker.getUrl();
// 获取的invoke的URL信息
// registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?
//application=dubbo-demo&client=zkclient&dubbo=2.5.3&export=dubbo
//%3A%2F%2F192.168.10.123%3A20880%2Fcom.jwfy.dubbo.product.ProductService
//%3Fanyhost%3Dtrue%26application%3Ddubbo-demo%26default.loadbalance%3Drandom
//%26dubbo%3D2.5.3%26interface%3Dcom.jwfy.dubbo.product.ProductService%26methods
// %3Dprint%2CgetStr%26owner%3Djwfy%26pid%3D12663%26side%3Dprovider
// %26timestamp%3D1525733684167%26token%3Dfdfdf&
// group=dubbo-demo&owner=jwfy&pid=12663®istry=zookeeper×tamp=1525733671009
if (Constants.REGISTRY_PROTOCOL.equals(registryUrl.getProtocol())) {
// 如果协议是register
String protocol = registryUrl.getParameter(Constants.REGISTRY_KEY, Constants.DEFAULT_DIRECTORY);
// 默认协议是dubbo
registryUrl = registryUrl.setProtocol(protocol).removeParameter(Constants.REGISTRY_KEY);
// 替换协议为dubbo，并移除参数中的注册数据
// 现在的URL信息是
// zookeeper://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?
// application=dubbo-demo&client=zkclient&dubbo=2.5.3&export=dubbo%3A%2F%2F192.168.10.123%3A20880
//%2Fcom.jwfy.dubbo.product.ProductService%3Fanyhost%3Dtrue%26application%3Ddubbo-demo%26default.loadbalance%3Drandom%26dubbo%3D2.5.3
//%26interface%3Dcom.jwfy.dubbo.product.ProductService%26
//methods%3Dprint%2CgetStr%26owner%3Djwfy%26pid%3D12663%26
// side%3Dprovider%26timestamp%3D1525733684167%26
//token%3Dfdfdf&group=dubbo-demo&owner=jwfy&pid=12663×tamp=1525733671009
}
return registryFactory.getRegistry(registryUrl);
}
registryFactory 同样是在RegistryProtocol实例完后注入的动态对象
import com.alibaba.dubbo.common.extension.ExtensionLoader;
publicclassRegistryFactory$Adpativeimplementscom.alibaba.dubbo.registry.RegistryFactory{
public com.alibaba.dubbo.registry.Registry getRegistry(com.alibaba.dubbo.common.URL arg0){
if (arg0 == null) thrownew IllegalArgumentException("url == null");
com.alibaba.dubbo.common.URL url = arg0;
String extName = ( url.getProtocol() == null ? "dubbo" : url.getProtocol() );
if(extName == null) thrownew IllegalStateException("Fail to get extension(com.alibaba.dubbo.registry.RegistryFactory) name from url(" + url.toString() + ") use keys([protocol])");
com.alibaba.dubbo.registry.RegistryFactory extension = (com.alibaba.dubbo.registry.RegistryFactory)ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.registry.RegistryFactory.class).getExtension(extName);
return extension.getRegistry(arg0);
}
}
对应实现的对象是ZookeeperRegistryFactory，调用其getRegistry方法，来到了AbstractRegistryFactory类
public Registry getRegistry(URL url){
url = url.setPath(RegistryService.class.getName())
.addParameter(Constants.INTERFACE_KEY, RegistryService.class.getName())
.removeParameters(Constants.EXPORT_KEY, Constants.REFER_KEY);
String key = url.toServiceString();
// 获取的key是zookeeper://127.0.0.1:2182/dubbo-demo/com.alibaba.dubbo.registry.RegistryService
// 锁定注册中心获取过程，保证注册中心单一实例
LOCK.lock();
try {
Registry registry = REGISTRIES.get(key);
// 从缓存获取注册中心，REGISTRIES是一个线程安全的map
if (registry != null) {
return registry;
}
registry = createRegistry(url);
// 创建一个注册中心ZookeeperRegistry
if (registry == null) {
thrownew IllegalStateException("Can not create registry " + url);
}
REGISTRIES.put(key, registry);
return registry;
} finally {
// 释放锁
LOCK.unlock();
}
}
AbstractRegistry 类
publicAbstractRegistry(URL url){
setUrl(url);
// 启动文件保存定时器
syncSaveFile = url.getParameter(Constants.REGISTRY_FILESAVE_SYNC_KEY, false);
String filename = url.getParameter(Constants.FILE_KEY, System.getProperty("user.home") + "/.dubbo/dubbo-registry-" + url.getHost() + ".cache");

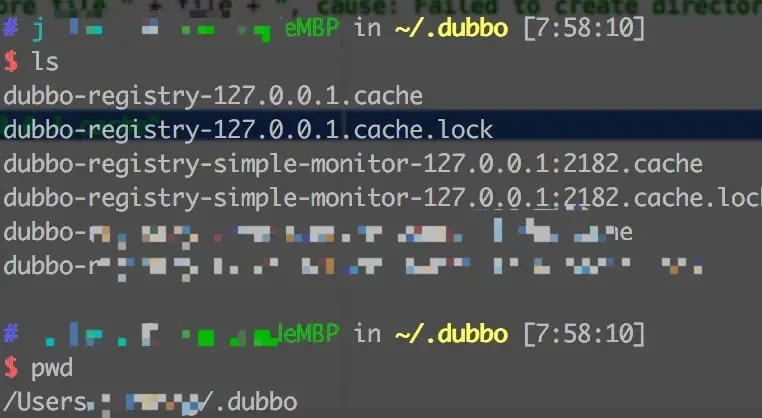

// 文件名为/Users/XXX/.dubbo/dubbo-registry-127.0.0.1.cache
File file = null;
if (ConfigUtils.isNotEmpty(filename)) {
file = new File(filename);
if(! file.exists() && file.getParentFile() != null && ! file.getParentFile().exists()){
if(! file.getParentFile().mkdirs()){
thrownew IllegalArgumentException("Invalid registry store file " + file + ", cause: Failed to create directory " + file.getParentFile() + "!");
}
}
}
this.file = file;
loadProperties();

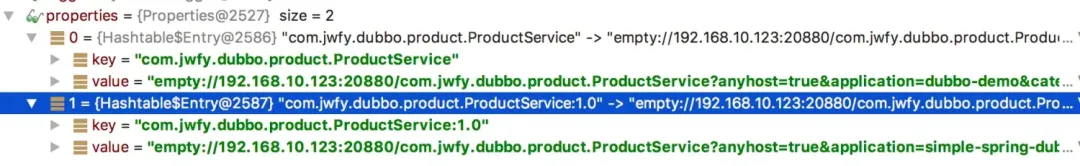

// 从.cache 文件中获取已经存储的zk信息
notify(url.getBackupUrls());
// 通知订阅
}
来到订阅notify方法
protectedvoidnotify(List<URL> urls){
if(urls == null || urls.isEmpty()) return;
for (Map.Entry<URL, Set<NotifyListener>> entry : getSubscribed().entrySet()) {
// 获取订阅者
URL url = entry.getKey();
if(! UrlUtils.isMatch(url, urls.get(0))) {
continue;
}
Set<NotifyListener> listeners = entry.getValue();
if (listeners != null) {
for (NotifyListener listener : listeners) {
try {
notify(url, listener, filterEmpty(url, urls));
// 真正的通知触发
} catch (Throwable t) {
logger.error("Failed to notify registry event, urls: " + urls + ", cause: " + t.getMessage(), t);
}
}
}
}
}
protectedvoidnotify(URL url, NotifyListener listener, List<URL> urls){
if (url == null) {
thrownew IllegalArgumentException("notify url == null");
}
if (listener == null) {
thrownew IllegalArgumentException("notify listener == null");
}
if ((urls == null || urls.size() == 0)
&& ! Constants.ANY_VALUE.equals(url.getServiceInterface())) {
logger.warn("Ignore empty notify urls for subscribe url " + url);
return;
}
if (logger.isInfoEnabled()) {
logger.info("Notify urls for subscribe url " + url + ", urls: " + urls);
}
Map<String, List<URL>> result = new HashMap<String, List<URL>>();
for (URL u : urls) {
if (UrlUtils.isMatch(url, u)) {
// 处理的URL信息u和url是匹配的
String category = u.getParameter(Constants.CATEGORY_KEY, Constants.DEFAULT_CATEGORY);
List<URL> categoryList = result.get(category);
if (categoryList == null) {
categoryList = new ArrayList<URL>();
result.put(category, categoryList);
}
categoryList.add(u);
}
}
// 一个类目下存储的多个URL信息
if (result.size() == 0) {
return;
}
Map<String, List<URL>> categoryNotified = notified.get(url);
if (categoryNotified == null) {
notified.putIfAbsent(url, new ConcurrentHashMap<String, List<URL>>());
categoryNotified = notified.get(url);
}
for (Map.Entry<String, List<URL>> entry : result.entrySet()) {
String category = entry.getKey();
List<URL> categoryList = entry.getValue();
categoryNotified.put(category, categoryList);
saveProperties(url);
// 存储到文件中，对于上面的读取文件
listener.notify(categoryList);
// 由监听器掌握处理
}
}
FailbackRegistry 类
publicFailbackRegistry(URL url){
super(url);
int retryPeriod = url.getParameter(Constants.REGISTRY_RETRY_PERIOD_KEY, Constants.DEFAULT_REGISTRY_RETRY_PERIOD);
// 设置重试的时间，默认为5s，当链接失败就会触发这个重连操作
this.retryFuture = retryExecutor.scheduleWithFixedDelay(new Runnable() {
publicvoidrun(){
// 检测并连接注册中心
try {
retry();
} catch (Throwable t) { // 防御性容错
logger.error("Unexpected error occur at failed retry, cause: " + t.getMessage(), t);
}
}
}, retryPeriod, retryPeriod, TimeUnit.MILLISECONDS);
}
链接失败时，进行重试的操作就是在这里进行的，retry就是获取当前registry中的failedRegistered等信息，如果failedRegistered中有URL信息存在，意味着之前存在链接失败的情况，现在执行retry进行重连操作
ZookeeperRegistry 类
publicZookeeperRegistry(URL url, ZookeeperTransporter zookeeperTransporter){
super(url);
if (url.isAnyHost()) {
thrownew IllegalStateException("registry address == null");
}
String group = url.getParameter(Constants.GROUP_KEY, DEFAULT_ROOT);
// dubbo 分组概念 group
if (! group.startsWith(Constants.PATH_SEPARATOR)) {
// 如果组名称不是/开头，则添加该数据
group = Constants.PATH_SEPARATOR + group;
}
this.root = group;
zkClient = zookeeperTransporter.connect(url);
// 调用zk的操作方式连接注册中心，并持有该client
zkClient.addStateListener(new StateListener() {
publicvoidstateChanged(int state){
if (state == RECONNECTED) {
try {
recover();
} catch (Exception e) {
logger.error(e.getMessage(), e);
}
}
}
});
}
通过上述操作得到的注册中心对象实例，并且其URL为zookeeper://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&group=dubbo-demo&interface=com.alibaba.dubbo.registry.RegistryService&owner=jwfy&pid=12663×tamp=1525733671009
注册到注册中心
final URL registedProviderUrl = getRegistedProviderUrl(originInvoker);
// 先获取invoke对象的注册URL
registry.register(registedProviderUrl);
// 注册到注册中心
// 此时观察zk的日志会发现注册操作
从invoke对错获取的注册URL是dubbo://192.168.10.123:20880/com.jwfy.dubbo.product.ProductService?anyhost=true&application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&interface=com.jwfy.dubbo.product.ProductService&methods=print,getStr&owner=jwfy&pid=12663&side=provider×tamp=1525733684167&token=fdfdf
其包含了当前bean的基本信息，把这些信息提交给注册中心，服务使用方就可以获取到这些数据，然后反转生成invoke去调用执行
FailbackRegistry 类
publicvoidregister(URL url){
super.register(url);
failedRegistered.remove(url);
failedUnregistered.remove(url);
try {
// 向服务器端发送注册请求
// 真正调用ZK包的接口注册到zk注册中心
doRegister(url);
} catch (Exception e) {
Throwable t = e;
// 如果开启了启动时检测，则直接抛出异常
boolean check = getUrl().getParameter(Constants.CHECK_KEY, true)
&& url.getParameter(Constants.CHECK_KEY, true)
&& ! Constants.CONSUMER_PROTOCOL.equals(url.getProtocol());
boolean skipFailback = t instanceof SkipFailbackWrapperException;
if (check || skipFailback) {
if(skipFailback) {
t = t.getCause();
}
thrownew IllegalStateException("Failed to register " + url + " to registry " + getUrl().getAddress() + ", cause: " + t.getMessage(), t);
} else {
logger.error("Failed to register " + url + ", waiting for retry, cause: " + t.getMessage(), t);
}
// 将失败的注册请求记录到失败列表，定时重试
// 上面的rety方法就有使用这个failedRegistered容器内的数据
failedRegistered.add(url);
}
}
以下就是zk的输出日志，可以很清晰的看到确实创建了节点信息
2018-05-0822:52:52,808 - INFO [NIOServerCxn.Factory:0.0.0.0/0.0.0.0:2182:NIOServerCnxn$Factory@251] - Accepted socket connection from /127.0.0.1:55708
2018-05-0822:52:52,926 - INFO [NIOServerCxn.Factory:0.0.0.0/0.0.0.0:2182:NIOServerCnxn@770] - Client attempting to renew session 0x163267acb7f000b at /127.0.0.1:55708
2018-05-0822:52:52,941 - INFO [NIOServerCxn.Factory:0.0.0.0/0.0.0.0:2182:NIOServerCnxn@1573] - Invalid session 0x163267acb7f000bfor client /127.0.0.1:55708, probably expired
2018-05-0822:52:52,949 - INFO [NIOServerCxn.Factory:0.0.0.0/0.0.0.0:2182:NIOServerCnxn@1435] - Closed socket connection for client /127.0.0.1:55708 which had sessionid 0x163267acb7f000b
2018-05-0822:52:53,437 - INFO [NIOServerCxn.Factory:0.0.0.0/0.0.0.0:2182:NIOServerCnxn$Factory@251] - Accepted socket connection from /127.0.0.1:55709
2018-05-0822:52:53,444 - INFO [NIOServerCxn.Factory:0.0.0.0/0.0.0.0:2182:NIOServerCnxn@777] - Client attempting to establish new session at /127.0.0.1:55709
2018-05-0822:52:53,454 - INFO [SyncThread:0:NIOServerCnxn@1580] - Established session 0x163267acb7f000c with negotiated timeout 30000for client /127.0.0.1:55709
2018-05-0822:52:56,957 - INFO [ProcessThread:-1:PrepRequestProcessor@419] - Got user-level KeeperException when processing sessionid:0x163267acb7f000c type:create cxid:0x1 zxid:0xfffffffffffffffe txntype:unknown reqpath:n/a Error Path:/dubbo-demo Error:KeeperErrorCode = NodeExists for /dubbo-demo
2018-05-0822:52:57,018 - INFO [ProcessThread:-1:PrepRequestProcessor@419] - Got user-level KeeperException when processing sessionid:0x163267acb7f000c type:create cxid:0x2 zxid:0xfffffffffffffffe txntype:unknown reqpath:n/a Error Path:/dubbo-demo/com.jwfy.dubbo.product.ProductService Error:KeeperErrorCode = NodeExists for /dubbo-demo/com.jwfy.dubbo.product.ProductService
2018-05-0822:52:57,029 - INFO [ProcessThread:-1:PrepRequestProcessor@419] - Got user-level KeeperException when processing sessionid:0x163267acb7f000c type:create cxid:0x3 zxid:0xfffffffffffffffe txntype:unknown reqpath:n/a Error Path:/dubbo-demo/com.jwfy.dubbo.product.ProductService/providers Error:KeeperErrorCode = NodeExists for /dubbo-demo/com.jwfy.dubbo.product.ProductService/providers
到这里服务注册到注册中心就已经完成了，同时还伴随着从文件加载注册信息和保存注册信息，可自行通过zKcli命令去
暴露服务之注册
private <T> ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker){
// invoke的URL信息是registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?
// application=dubbo-demo&client=zkclient&dubbo=2.5.3&export=dubbo%3A%2F%2F172.16.109.110%3A20880%2F
// com.jwfy.dubbo.product.ProductService%3Fanyhost%3Dtrue%26application%3D
// dubbo-demo%26default.loadbalance%3Drandom%26dubbo%3D2.5.3%26
// interface%3Dcom.jwfy.dubbo.product.ProductService%26methods%3Dprint%2CgetStr%26
// owner%3Djwfy%26pid%3D13375%26side%3Dprovider%26timestamp%3D1525749656129%26
// token%3Dfdfdf&group=dubbo-demo&owner=jwfy&pid=13375®istry=zookeeper&
// timestamp=1525749652060
String key = getCacheKey(originInvoker);
// key就是dubbo://172.16.109.110:20880/com.jwfy.dubbo.product.ProductService?
// anyhost=true&application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&interface=com.jwfy.dubbo.product.ProductService
// &methods=print,getStr&owner=jwfy&pid=13375&side=provider×tamp=1525749656129&token=fdfdf
ExporterChangeableWrapper<T> exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
if (exporter == null) {
synchronized (bounds) {
exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
if (exporter == null) {
// 又出现了double-check操作
final Invoker<?> invokerDelegete = new InvokerDelegete<T>(originInvoker, getProviderUrl(originInvoker));
// 包装类
exporter = new ExporterChangeableWrapper<T>((Exporter<T>)protocol.export(invokerDelegete), originInvoker);
bounds.put(key, exporter);
}
}
}
return (ExporterChangeableWrapper<T>) exporter;
}
在上面的protocol.export操作中，protocol也不是DubboProtocol本身，而是包装了ProtocolFilterWrapper、ProtocolListenerWrapper，协议不是register，各种处理之后进入到DubboProtocol的export进行暴露操作。
网络端口开启
DubboProtocol 类
public <T> Exporter<T> export(Invoker<T> invoker)throws RpcException {
URL url = invoker.getUrl();
// URL是dubbo://172.16.109.110:20880/com.jwfy.dubbo.product.ProductService?anyhost=true&
//application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&
//interface=com.jwfy.dubbo.product.ProductService&methods=print,getStr&owner=jwfy
// &pid=13375&side=provider×tamp=1525749656129&token=fdfdf
// export service.
String key = serviceKey(url);
// key是com.jwfy.dubbo.product.ProductService:20880
DubboExporter<T> exporter = new DubboExporter<T>(invoker, key, exporterMap);
// 组成成为一个新的包装类DubboExporter
exporterMap.put(key, exporter);
//export an stub service for dispaching event
Boolean isStubSupportEvent = url.getParameter(Constants.STUB_EVENT_KEY,Constants.DEFAULT_STUB_EVENT);
Boolean isCallbackservice = url.getParameter(Constants.IS_CALLBACK_SERVICE, false);
if (isStubSupportEvent && !isCallbackservice){
String stubServiceMethods = url.getParameter(Constants.STUB_EVENT_METHODS_KEY);
if (stubServiceMethods == null || stubServiceMethods.length() == 0 ){
if (logger.isWarnEnabled()){
logger.warn(new IllegalStateException("consumer [" +url.getParameter(Constants.INTERFACE_KEY) +
"], has set stubproxy support event ,but no stub methods founded."));
}
} else {
stubServiceMethodsMap.put(url.getServiceKey(), stubServiceMethods);
}
}
openServer(url);
// 来了，最关键的时候
return exporter;
}
private ExchangeServer createServer(URL url){
//默认开启server关闭时发送readonly事件
url = url.addParameterIfAbsent(Constants.CHANNEL_READONLYEVENT_SENT_KEY, Boolean.TRUE.toString());
//默认开启heartbeat
url = url.addParameterIfAbsent(Constants.HEARTBEAT_KEY, String.valueOf(Constants.DEFAULT_HEARTBEAT));
String str = url.getParameter(Constants.SERVER_KEY, Constants.DEFAULT_REMOTING_SERVER);
// RPC服务的名称，默认是netty
if (str != null && str.length() > 0 && ! ExtensionLoader.getExtensionLoader(Transporter.class).hasExtension(str))
thrownewRpcException("Unsupportedservertype: " + str + ", url: " + url);
url = url.addParameter(Constants.CODEC_KEY, Version.isCompatibleVersion() ? COMPATIBLE_CODEC_NAME : DubboCodec.NAME);
ExchangeServer server;
try {
server = Exchangers.bind(url, requestHandler);
// 绑定操作
} catch (RemotingException e) {
thrownew RpcException("Fail to start server(url: " + url + ") " + e.getMessage(), e);
}
str = url.getParameter(Constants.CLIENT_KEY);
if (str != null && str.length() > 0) {
Set<String> supportedTypes = ExtensionLoader.getExtensionLoader(Transporter.class).getSupportedExtensions();
if (!supportedTypes.contains(str)) {
thrownew RpcException("Unsupported client type: " + str);
}
}
return server;
}
Exchangers 类
publicstatic ExchangeServer bind(URL url, ExchangeHandler handler)throws RemotingException {
if (url == null) {
thrownew IllegalArgumentException("url == null");
}
if (handler == null) {
thrownew IllegalArgumentException("handler == null");
}
url = url.addParameterIfAbsent(Constants.CODEC_KEY, "exchange");
return getExchanger(url).bind(url, handler);
// getExchanger 是通过SPI返回一个HeaderExchanger对象
}
HeaderExchanger 类
public ExchangeServer bind(URL url, ExchangeHandler handler)throws RemotingException {
// 包装一个HeaderExchangeHandler对象
// 再包装一个DecodeHandler对象
// Transporters.bind绑定操做
// 最后包装成HeaderExchangeServer返回
returnnew HeaderExchangeServer(
Transporters.bind(url,
new DecodeHandler(
new HeaderExchangeHandler(handler)
)
)
);
}
其中Transporters.bind会先获取当前可用的其中Transporters，默认也是NettyTransporter对象，调用其bind方法
new NettyServer(url, listener)，来到了AbstractServer类
publicAbstractServer(URL url, ChannelHandler handler)throws RemotingException {
super(url, handler);
localAddress = getUrl().toInetSocketAddress();
// 获取本地套接字地址，也就是IP端口
String host = url.getParameter(Constants.ANYHOST_KEY, false)
|| NetUtils.isInvalidLocalHost(getUrl().getHost())
? NetUtils.ANYHOST : getUrl().getHost();
bindAddress = new InetSocketAddress(host, getUrl().getPort());
// 绑定地址，如果是本地项目，host为"0.0.0.0"
this.accepts = url.getParameter(Constants.ACCEPTS_KEY, Constants.DEFAULT_ACCEPTS);
this.idleTimeout = url.getParameter(Constants.IDLE_TIMEOUT_KEY, Constants.DEFAULT_IDLE_TIMEOUT);
try {
doOpen();
// 连接打开，当前默认是使用的NettyServer里的方法
// 关于Netty的操作细节目前也不是很理解，后续补充
if (logger.isInfoEnabled()) {
logger.info("Start " + getClass().getSimpleName() + " bind " + getBindAddress() + ", export " + getLocalAddress());
}
} catch (Throwable t) {
thrownew RemotingException(url.toInetSocketAddress(), null, "Failed to bind " + getClass().getSimpleName()
+ " on " + getLocalAddress() + ", cause: " + t.getMessage(), t);
}
if (handler instanceof WrappedChannelHandler ){
executor = ((WrappedChannelHandler)handler).getExecutor();
}
}
其最终返回一个NettyService,服务端已经开启了，客户端可以连接了，继续跳入到HeaderExchangeServer中
开启心跳检测
HeaderExchangeServer 类
publicHeaderExchangeServer(Server server){
// 此处传递的service就是上面生成的NettyService
if (server == null) {
thrownew IllegalArgumentException("server == null");
}
this.server = server;
// 开始心跳检测
this.heartbeat = server.getUrl().getParameter(Constants.HEARTBEAT_KEY, 0);
// 默认是0（可是没找到在哪设置为了6000，也就是6s）
this.heartbeatTimeout = server.getUrl().getParameter(Constants.HEARTBEAT_TIMEOUT_KEY, heartbeat * 3);
// 定时任务间隔期 6*3 = 18s
// 如果没有设置心跳检测的间隔期，则设置为心跳延迟时间的3倍
if (heartbeatTimeout < heartbeat * 2) {
// 设置的时间不符合要求
thrownew IllegalStateException("heartbeatTimeout < heartbeatInterval * 2");
}
startHeatbeatTimer();
// 开启心跳检测
}
心跳检测最后真正执行的任务是如下代码
HeartBeatTask 类
publicvoidrun(){
try {
long now = System.currentTimeMillis();
// 具体所有IO的channel是通过HeaderExchangeServer.this.getChannels()获取到的
for ( Channel channel : channelProvider.getChannels() ) {
if (channel.isClosed()) {
// 确保可用的channel
continue;
}
try {
Long lastRead = ( Long ) channel.getAttribute(
HeaderExchangeHandler.KEY_READ_TIMESTAMP );
Long lastWrite = ( Long ) channel.getAttribute(
HeaderExchangeHandler.KEY_WRITE_TIMESTAMP );
if ( ( lastRead != null && now - lastRead > heartbeat )
|| ( lastWrite != null && now - lastWrite > heartbeat ) ) {
Request req = new Request();
req.setVersion( "2.0.0" );
req.setTwoWay( true );
req.setEvent( Request.HEARTBEAT_EVENT );
channel.send( req );
// 发生心跳检测包 req是内容
if ( logger.isDebugEnabled() ) {
logger.debug( "Send heartbeat to remote channel " + channel.getRemoteAddress()
+ ", cause: The channel has no data-transmission exceeds a heartbeat period: " + heartbeat + "ms" );
}
}
if ( lastRead != null && now - lastRead > heartbeatTimeout ) {
// channel因为超时可能存在关闭的情况
logger.warn( "Close channel " + channel
+ ", because heartbeat read idle time out: " + heartbeatTimeout + "ms" );
if (channel instanceof Client) {
try {
((Client)channel).reconnect();
}catch (Exception e) {
//do nothing
}
} else {
channel.close();
}
}
} catch ( Throwable t ) {
logger.warn( "Exception when heartbeat to remote channel " + channel.getRemoteAddress(), t );
}
}
} catch ( Throwable t ) {
logger.warn( "Unhandled exception when heartbeat, cause: " + t.getMessage(), t );
}
}
到此整个的服务暴露就全部结束了
总结
Spring
基于spring开发，做到无缝对接spring，在使用上只有极少数的xml配置学习成本，在Dubbo内部继承了若干个类，自定义实现的xsd和配套的解析方法等。如果以后需要接入自定义的NameSpaceContext，同样需要类似的处理
通过BeanNameAware修改bean的名称
ApplicationContextAware去获取Spring IOC的容器
IntializingBean的afterPropertiesSet去自定义实现bean的实例对象
ApplicationListener的onApplicationEvent接收各种事件
DisposableBean的destroy去销毁bean
获取Spring IOC容器之后，在自定义实现dubbo的服务bean时，就可以获取到系统配置的注册中心、使用的协议、均衡负责等内容（对注册中心、协议等对Spring而言只是个普通的bean而言），这样就可以完成对ServiceBean的属性输入。
SPI
虽然也介绍过SPI的整个的处理细节，在整个的dubbo中也确实大量使用中。可是真正的在调试服务暴露中还是有不少细节被忽略掉了。
基本上所有的类都有通过拼接代码字符串再编译生成其对象
动态生成的对象其实并没有做很多事情，只是根据配置的xml参数，动态决定选取合适的实现类，再调用其方法
参数注入和spring的参数注入方法不一样的是，dubbo是获取类的所有set开头同时参数只有1个的公共方法，通过SPI取到参数的值，然后反射invoke注入的
Dubbo为了一些附加的功能，存在包装类的情况，每一个接口都有wrapper的存在，如果存在则最后返回的对象不是对象本身，而是经过层层包装产生的对象，例如Protocol
服务暴露流程
如果是我们去完成这个任务会怎么去做呢？有两点肯定是要实现的
注册中心，需要把服务提供方的信息推送给注册中心统一管理，服务调用方能够感知到存在这个服务
对外的网络端口，可通过套接字和外界（服务调用方）发生信息交换
服务调用方感知到服务的存在，然后获取其服务的套接字信息，然后直接通过网络IO完成信息交换
Dubbo其实也基本上按照这种思路来实现的，只是支持了多种协议，并且还有监控、统计等功能，层次分明。
获取注册中心
注册中心的基本配置就是在xml配置的dubbo:registry,生成的URL也是注册协议的URL，例如，registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&group=dubbo-demo&owner=jwfy&pid=2772®istry=zookeeper×tamp=1525276569763 会把一个dubbo的xml配置的基本信息给提取出去
服务信息的组装
既然注册中心已经准备好了，那现在就需要处理我们对外暴露的service信息，对外暴露服务也需要配置的，这个配置就是从dubbo:protocol来的。
这个配置会告诉系统，所有对外暴露的IO读取协议是什么，默认的是dubbo，其实也支持redis、http等
是处理IO数据流方式的协议
不过，如果没有IP、端口等数据，则从dubbo:provider提取
再配置其他属性数据，生成的URL，例如dubbo://172.16.109.110:20880/com.jwfy.dubbo.product.ProductService?anyhost=true&application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&interface=com.jwfy.dubbo.product.ProductService&methods=print,getStr&owner=jwfy &pid=2772&side=provider×tamp=1525313423899
这个对外的服务使用的暴露的接口、具体可以被调用的函数 属于提供方
服务IO端口提供
既然网络IO端的协议数据已经准备好了，那就可以开启，等待服务方的调用
这点可以直接跳到DubboProtocol类的export操作了（以Dubbo协议为例子）
针对每一个URL都提取出一个key，然后存储对应的invoker、url等信息
真正操作中取的是服务名+协议端口为key，DubboExporter为value的一个map，后续就可以通过key反取出invoke对象
接下来就是使用哪种Transporter操作了，默认是使用了netty的NettyTransporter（netty是一种基于java开发的异步的、事件驱动的高效的网络IO框架），如果需要使用其他的IO框架，则需要在dubbo:provider设置service字段
现在网络对外的协议Netty已经准备好了，服务信息也已经准备好了，那接下来就按照特定的格式decode操作，把数据转变为字节流，由netty向外开放出来即可
由此服务调用方就可以通过网络IO 链接到服务提供方上
服务的注册
服务的注册是另一个操作，也就是把当前提供的服务告诉给注册中心，后续服务调用方就可以订阅注册中心，从而知道有哪些服务了，当前例子是使用了zookeeper作为注册中心
现在我们知道的是对外暴露服务的url信息（也就是invoke对象中的url）
所以操作也就很明显了，先获取到注册中心的配置信息，然后把服务url信息转为zk协议的url信息，最后连接到注册中心，注册保存即可
这里面就有使用zookeeper的jar包功能，需要和注册中心交互的操作
此外还有些附属的功能，例如超时重试、连接信息的保存和读取（如果注册中心突然出现问题，服务端和客户端还可以利用本地文件缓存继续工作，只是不能再实时获取最新的订阅信息罢了）
一般本地的连接信息存储在/Users/XXX/.dubbo中，如果出现了无法注册无法调用的情况，可以考虑删除该文件重启服务
