一份澳洲测绘报告模板，藏着多少我们值得学习的细节？

文 / 魏志刚（测绘高级工程师、陕西省综合评标评审专家、陕西省测绘地理信息质检专家）

      最近，我拿到了一份澳大利亚西澳州主路局（Main Roads WA）认可的数字地面测量报告模板，以及一份澳洲测量控制网的国家标准（ICSM SP1）。由于最近正在准备大洋洲测绘项目，读完之后，我写了两篇文章：一篇偏重技术规范与体系对比，发表在了公司“西安新华测绘有限公司”的微信公众号上；这一篇，我想换一个角度，以个人的视角，聊聊这份报告和规范带给我的触动——不是技术高低，而是专业态度上的差距。

     今天，不聊复杂的公式推导，只聊一聊这份报告模板和规范里，那些让我印象深刻的“硬核”细节。我会把英文原文的关键句列出来，下面附上我的解读，这样对比着看，会更清楚。

一、报告模板：不是“写作文”，而是“做产品”

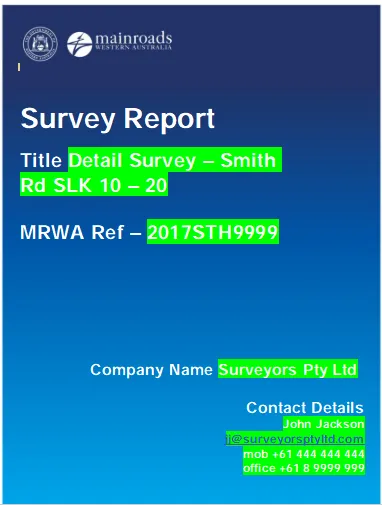

      打开这份澳大利亚测绘公司的报告模板，第一感觉是：结构极其固定，内容高度模块化。这不是一篇“写出来”的文章，而是一份填空式的“产品说明书”。

英文原文（节选自PROJECT DESCRIPTION部分）：

“May paste from MRWA survey request/brief/scope. project has been conducted and completed according to this Digital Ground Survey standard. This project was completed in accordance with Main Roads survey standards. Signed : Dated: Surveyors Pty Ltd MRWA Survey & Mapping”

我的解读：
      这里直接要求粘贴主路局的测量需求/范围说明书，并且在末尾留有 签署栏——测绘公司代表和主路局项目经理双方签字确认。这意味着：测量任务的范围、标准、交付物在开工前就已白纸黑字锁定，减少了后期扯皮。这一点我们国内很多项目也在做，但执行到位程度参差不齐。澳洲这种“合同级”的技术确认，值得借鉴。

英文原文（PROJECT ZONE NAME部分）：

“PCG94”

我的解读：
      模板里直接写 PCG94。这里需要解释一下：PCG94是西澳大利亚州使用的一种地方网格坐标系，基于GDA94基准面，但经过局部优化，适用于特定区域的大比例尺工程。这相当于我们国内的“地方独立坐标系”。让我感兴趣的是：他们没有回避使用地方坐标系，而是明确记录、明确应用。这一点和我们在海外项目中的做法一致——业主强制用当地坐标系，我们就用，但必须记录清楚参数。

英文原文（equipment used部分）：

“Gringle Total station / Loika RTK GNSS / Friegle mobile laser scanner system / Copton digital level and invar staff”

我的解读：
      设备名称一看就是“化名”，但类型齐全。有意思的是，他们将移动激光扫描（MLS）作为常规测量手段列入了标准模板。相比之下，国内机载/车载LiDAR虽然已经普及，但在常规公路测量项目中，未必会作为“标配”写入报告模板。这说明澳洲对新技术应用的接受度很高，值得我们思考：我们的常规项目，是否也可以更主动地把新技术写进方案？

英文原文（survey methodology部分）：

*“Existing control was confirmed. New RRMs were established in accordance with 67-08-36 RRM standard. A free adjustment was performed on the MLS and issues were found with the following existing control. Mobile laser scan was performed on the xx/xx/2014. Check points were evenly distributed throughout the project area between tie points.”*

我的解读：
     这部分不是笼统地写“按规范执行”，而是逐条列出关键步骤：确认已有控制点、按标准建立新标志、进行自由网平差、记录扫描日期、检查点均匀分布……每一条都是可检查、可追溯的操作记录。这种“过程留痕”的做法，正是我们质检报告中经常缺失的。我们常写“按规范执行”，但具体怎么执行的，往往一笔带过。

英文原文（control SUMMARY TABLE部分）：

表格列：CONTROL TYPE, CONTROL NAME, EXISTING/NEW?, EASTING, NORTHING, HEIGHT, ZONE, CONSTRAINED? H/V, COMMENT

我的解读：
     这个汇总表非常详尽。注意他们明确标注了每个控制点是否参与平差约束（constrained），以及是水平、垂直还是两者都约束。这种精细化的控制点信息管理，是国内很多项目报告可以加强的地方。我们有时只给一个坐标表，不说明每个点在平差中的角色，导致后续使用者无法判断哪些点是“固定基准”，哪些点是“平差点”。

英文原文（survey / model verification – quality assurance部分）：

“Triangulation generated in xxx software and evaluated for consistency/gross errors. Statistical summary of field QA evaluation is...”

我的解读：
      这里要求写清楚用什么软件生成三角网、如何进行一致性检查和粗差剔除、现场质量评估的统计汇总。也就是说，不能只说“精度满足要求”，而要说“用什么方法验证，结果是什么”。这一点，我们在写质检报告时应该学习。我们的质检报告常写“经检查，精度合格”，但很少说明检查的方法和统计数据。

英文原文（data lodged / deliverables supplied部分）：

*列表：H57_SLK_0_10_MLS_Report.docx / PCG94_Tile1.las / H57_SLK_0_10_PCG94.gen / H57_SLK_0_10_VARIFICATION_ROAD_PCG94.gen …*

我的解读：
      这个交付物清单让我眼前一亮——每一条都写了文件名，命名规则清晰：项目号+里程范围+数据类型+坐标系。这种规范化的命名，让成果管理变得一目了然。相比之下，我们有时候交付的成果文件名混乱（如“最终版2.dwg”），接收方要花半天才能搞清哪个是哪个。统一命名规范，是专业化的重要一步。

英文原文（non-standard codes in genio & project issues部分）：

*“CODE / DESCRIPTION 表格 / Culvert at E55555 N1236547 Inaccessible invert. Heavily silted. Invert interpreted from obvert and diameter width measured across culvert.”*

我的解读：
     报告专门留了章节说明非标准编码，以及项目问题记录：道路施工变化、天气、无法进入的私人土地、涵洞无法测量等，甚至附了照片。把问题写在报告里，而不是藏起来。这种坦诚和负责的态度，值得学习。我们有时会担心“写问题显得能力不足”，但实际上，如实记录是对业主负责，也是自我保护。

英文原文（PRIVATE PROPERTY CONTACT RECORDS部分）：

表格：LOT/PROPERTY, OWNER NAME, DATE OF CONTACT, DETAILS（例如：Surveyor telephoned owner, access permitted, condition of leaving all gates open/closed as found, no pegs to be left behind）

我的解读：
      最后还有一个表格，记录进入私人土地前的联系方式、日期、许可条件。这不是技术问题，而是职业素养和社会责任的体现。在海外项目中，测绘人员往往需要与土地权利人打交道，规范的沟通记录是项目顺利进行的保障。国内虽然土地权属不同，但在涉及敏感区域时，这种沟通记录同样重要。

二、澳洲控制网标准：不玩“等级”，只谈“不确定性”

      再来看那份《Standard for the Australian Survey Control Network》（ICSM SP1，2020版）。这份标准最核心的改变是：彻底抛弃了“CLASS/ORDER”的传统等级划分，全面采用“不确定性（uncertainty）”作为精度评价指标。

英文原文（1.2 Introduction部分）：

“The development of Australia depends upon the availability of a reliable, high accuracy spatial referencing system. The authoritative referencing system in Australia is the Australian Geospatial Reference System (AGRS).”

我的解读：
    开篇就把测绘基准提升到国家发展的战略高度——“澳大利亚的发展依赖于可靠的高精度空间参考系统”。这种定位，值得我们借鉴。测绘不仅是技术活，更是基础设施。

英文原文（4 Quantifying survey quality部分）：

“Survey Uncertainty (SU) is the uncertainty of the horizontal and/or vertical coordinates of a survey control mark relative to the survey… Positional Uncertainty (PU) is the uncertainty with respect to the defined datum… Relative Uncertainty (RU) is the uncertainty between the horizontal and/or vertical coordinates of any two survey control marks.”

我的解读：
这是三个核心概念：

• SU（测量不确定性）：控制点相对于本次测量本身的精度，不依赖于基准点的误差。通过最小约束平差获得。

• PU（位置不确定性）：控制点相对于国家大地基准（GDA2020）的绝对精度，包含基准点的误差。通过完全约束平差获得。

• RU（相对不确定性）：任意两点之间的相对精度，可表达为绝对值（如±2cm）或比例（如1/100000）。

      这三种不确定性的区分，比我们国内常见的“点位中误差”更细致。它区分了“测量本身的精度”和“相对于国家基准的绝对精度”，这在大型线性工程（如公路、铁路）中非常有意义——因为设计往往更关心相邻点之间的相对精度，而不是每个点离国家基准有多准。

英文原文（4.1.1 Control surveys using least squares部分）：

“The horizontal and/or vertical coordinates and uncertainties of survey control marks in a Datum Control Survey shall be estimated using a rigorous least squares adjustment process.”

我的解读：
      标准明确规定：Datum Control Survey（基准控制网）必须使用最小二乘平差评估不确定性。General Purpose Control Survey（一般控制网）也建议使用。这一点我们国内其实也做到了，但澳洲标准把“平差”和“不确定性评估”作为强制要求写入国家标准，体现了对数据质量的严肃态度。

英文原文（2.1 National static geodetic datum部分）：

“GDA2020 is a three dimensional, static coordinate datum based on ITRF2014. It is held fixed at the reference epoch of 1 January 2020. The UTM projection of GDA2020 is MGA2020.”

我的解读：

• 平面基准：GDA2020（基于ITRF2014，历元2020.0），投影为MGA2020（UTM）。

• 高程基准：AHD（澳大利亚高程基准），通过AUSGeoid2020模型从椭球高转换。对于海外领地，如果没有AHD控制点，允许使用当地高程基准或实测平均海平面，但必须明确说明。

      这一点和我们国内使用CGCS2000、1985国家高程基准的逻辑是一致的。但在海外项目中，我们经常面临“没有当地国家基准点”的困境，澳洲标准允许使用替代方案但要求明确说明，这种“实事求是”的态度值得参考。

英文原文（4.2.1 One, two and three dimensional uncertainty部分）：

“ICSM recommends that uncertainty be expressed in terms of standard deviations or the standard error ellipse/ellipsoid. ICSM has also adopted the circular confidence region as a means for expressing horizontal uncertainty.”

我的解读：
标准允许三种方式表达95%置信水平的不确定性：

• 标准差

• 标准误差椭圆/椭球

• 水平圆形置信区域

     其中，圆形置信区域是为了与其他地理空间数据集兼容而引入的。这反映了测绘成果不仅仅是给测绘人看的，还要服务于更广泛的空间数据用户。

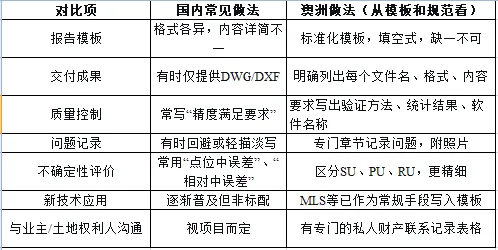

三、中澳测量实践的对比与启示

     看完这份报告模板和规范，我最大的感受是：澳洲的测量工作，更像是在“做产品”，而不是“完成任务”。

       这些差异，不是技术水平的差异，而是“工程文化”和“管理思维”的差异。 澳洲的测量报告不仅是技术成果，更是法律文件、责任凭证和管理工具。每一份数据、每一个签字、每一张照片，都可能在未来被追溯、被检查。

四、我们可以借鉴什么？

1. 成果文件命名规范化：建议公司内部制定统一的成果命名规则，包含项目代号、里程范围、数据类型、坐标系等关键信息。

2. 质检报告更注重“过程验证”：不要只写“精度合格”，要写清楚用什么方法、什么软件、多少检查点、统计结果如何。

3. 问题记录坦诚化：在技术总结中如实记录现场遇到的困难、异常情况、无法测量的段落，这是对业主负责，也是自我保护。

4. 控制点信息精细化：每个控制点的约束状态（是否参与平差、水平和垂直是否都约束）、标石类型、通视情况等，应在成果表中明确记录。

5. 引入“不确定性”思维：在日常项目中，可以尝试区分“网内相对精度”和“绝对基准精度”，特别是在线性工程中，这对设计方理解测量成果的可靠性更有帮助。

6. 重视非技术性记录：进入私人土地的联系记录、土地权利人许可条件等，虽非“硬核技术”，却是项目顺利进行的软实力。

     写这篇文章，不是为了“崇洋”，而是希望我们能在对比中找到可以优化的方向。我始终认为，国内测绘技术的硬件水平、软件能力已经完全不输国外，甚至领先。但在文档规范化、过程管理精细化、质量评价科学化等方面，我们还有提升空间。

    希望这份澳洲报告模板和规范解读，能给大家带来一些启发。

                                                                                          ——魏志刚
                                                                                     2026年5月，于西安
