存储器的大幅涨价，已经让人们在感受AI带来的技术狂喜的同时，也不得不感叹成本的飞速攀升。固态硬盘、内存条的价格翻着跟头往上涨，装机党、数据中心运维者们都开始心疼钱包了。但另一边，存储器厂商却成了全球经济寒冬里最炙手可热、也最“赚钱”的企业。近期有报道称，韩国存储巨头SK海力士2026年人均奖金或超300万元人民币！属实让人眼红。
据机构预测，这轮存储涨价至少延续到2027年上半年，意味着赚钱效应远未结束。库存低位、AI需求持续爆发、新产能爬坡缓慢，三重因素叠加，让存储厂商还能继续“躺赚”好一阵子。
普通人赚了钱大多会买房、买车、存银行，而企业赚了钱，第一反应永远是扩大再生产——建新厂、买设备、挖人才。这一轮，存储巨头们也不例外。一些头部厂商已经恢复了较高的资本开支，扩产节奏明显加快。
全球存储行业领先企业的产能规划已经排到了2027年。
与此同时，国内存储两大核心企业 ——长鑫科技（DRAM）、长江存储（NAND），在行业高景气与国产替代驱动下，2026 年同步冲刺资本市场。尽管面临设备限制与外部压力，国产存储资本化步伐并未放缓，反而在 AI 驱动的国产替代浪潮中加速前行。
不过，扩产只是表象。当存储行业再次进入扩张周期，企业除了把厂房盖起来、把产能堆上去之外，更关键的动作是什么？ 答案其实就四个字：技术升级。因为在这个行业，光有产能是不够的——谁能在更小的面积里塞进更多的存储单元，谁能把bit成本压得更低，谁才能真正笑到最后。而这也正是先进光刻技术、混合键合、先进封装越来越受关注的根本原因。
全球存储厂商的扩产与技术路径分化
当前全球存储产业格局高度集中，三星、SK海力士、美光、Kioxia、西部数据占据主导，中国大陆则以长鑫存储和长江存储为代表逐步突围。
在DRAM方向，技术已进入“10nm以下时代”：三星推进至1c/1d nm节点，SK海力士重点布局HBM4，美光进入1γ DRAM阶段。一个明显趋势是，EUV正逐步替代传统DUV多重曝光进入关键层，但SAQP等成熟图形化方法仍被保留用于规则阵列结构。AI需求爆发使HBM成为资本支出重心，先进封装与存储堆叠能力的重要性随之上升。
▲ 来源：YOLE

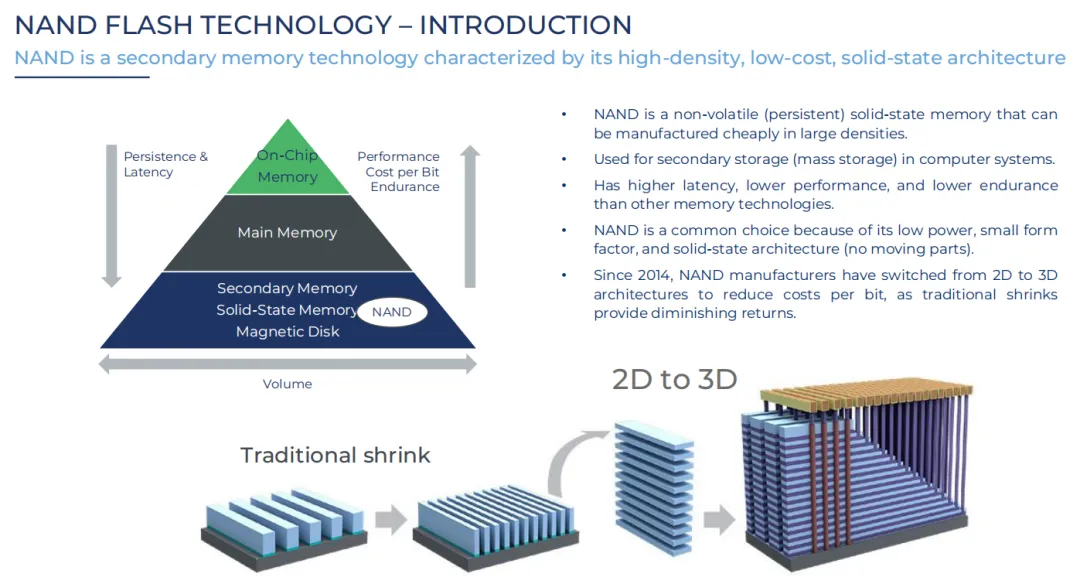

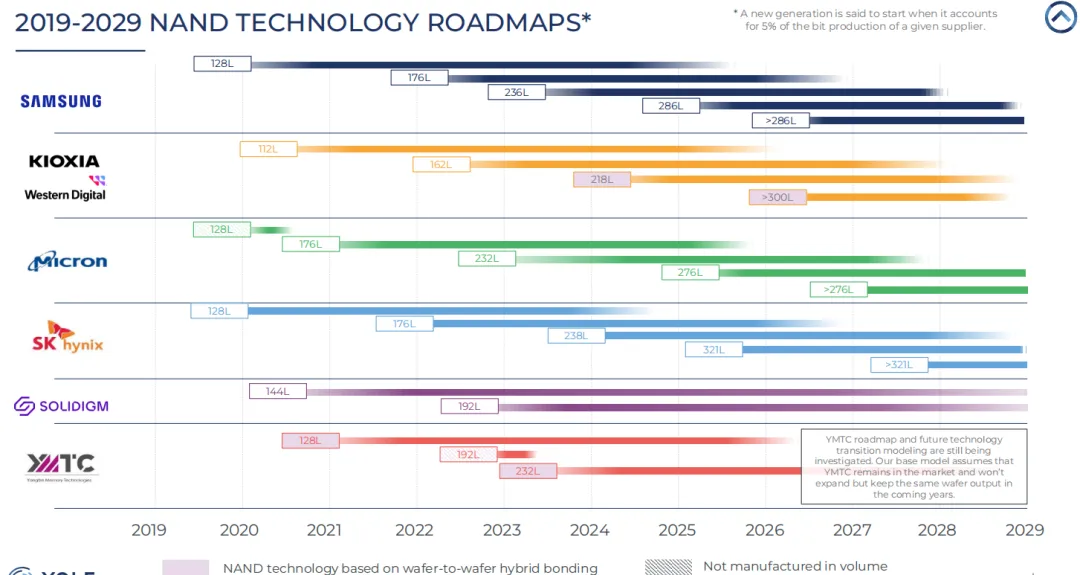

NAND方向则完全不同——竞争焦点已从“缩小线宽”转向“增加堆叠层数”。目前主流3D NAND已进入200层以上并向300层演进，混合键合、Xtacking等架构成为支撑更高密度堆叠的关键技术。对NAND而言，真正的难点已不再是光刻，而是刻蚀、沉积与三维结构控制能力。
▲ 来源：YOLE
综合来看，存储行业正从“单点制程竞争”走向“系统级制造能力竞争”。HBM重构DRAM盈利结构，EUV谨慎导入DRAM，NAND层数攀升但光刻依赖降低，CXL推动内存向资源池演进，先进封装成为性能关键变量。
在这些趋势背后，有一个共同问题逐渐显现：传统光刻路线的复杂度正在快速上升。
新型图形化技术正在被重新讨论
当EUV逐渐成为主流时，一个看似矛盾的问题开始出现：为什么行业仍在研究新的图形化技术？
原因在于成本与物理极限。
EUV虽然提升了分辨率，但也带来了设备成本极高、产能受限、随机缺陷问题、多层工艺复杂度上升等一系列副作用。
近期，全球领先的半导体代工巨头台积电就放话称，暂不采用ASML最新的High-NA EUV设备，因为成本实在是太高了！
而在存储这种“对成本极度敏感”的产业中，多种替代或补充技术正在并行发展，包括SADP/SAQP（自对准多重图形化）、DSA（定向自组装）、计算光刻，以及我们今天要重点讨论的NIL（纳米压印光刻）。
需要说明的是，大多数这些技术并不是要取代EUV，而是作为补充，用于降低整体制造复杂度。
存储结构天然适配NIL
成本逻辑驱动技术重新评估
纳米压印光刻的应用进展

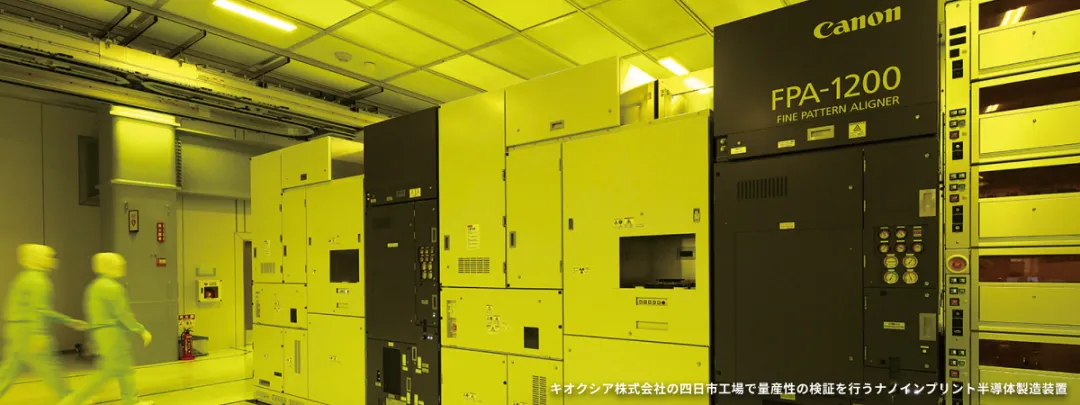

▲ 在Kioxia株式会社的四日工厂进行量产验证的佳能纳米压印光刻设备，来源：佳能官网

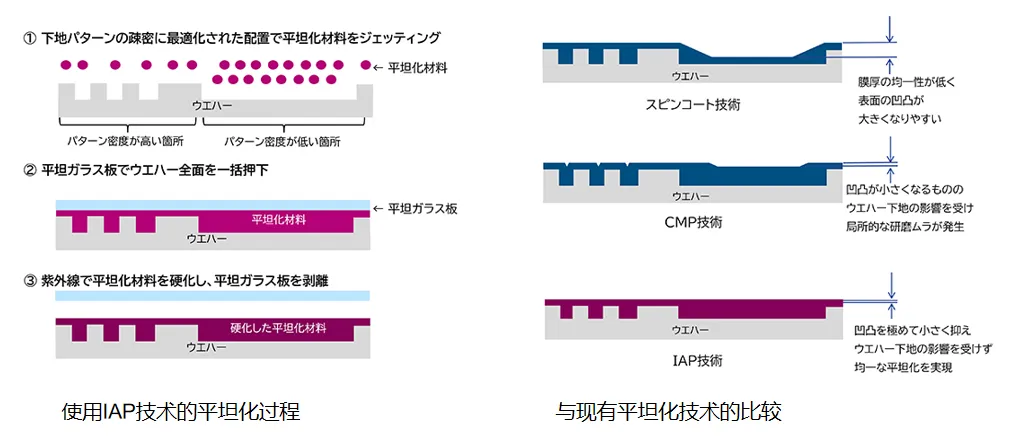

▲ 佳能的“基于喷墨技术的自适应平坦化”（IAP）技术，来源：佳能官网
同时，国内已建有微纳压印领域的加工平台，初步具备了从工艺开发到小批量验证的工程化能力。这类平台的核心价值在于：为NIL技术从“实验室研发”走向“产线量产"提供可验证、可复制的工程路径，填补了设备验证与工艺优化之间的关键缺口，是国产微纳制造技术成熟不可或缺的基础设施。
而在这一过程中，纳米压印这种曾经并不被主流关注的技术，是否会在某个节点上，真正进入产业化视野的中心？
佳能能否在2027年实现NIL设备在存储产线的量产应用，将成为检验这项技术是否真正落地的关键节点。
参考资料
1. Yole Group：下一代存储技术与市场趋势
2. 佳能首次将纳米压印光刻技术应用于晶圆平坦化技术， 显著提高了先进半导体制造所需的平整度 https://www.nanoplatform.cn/new/16393/
