突破微孔限制:利用纳米纤维素模板与声共振技术合成高性能介孔沸石

沸石作为微孔铝硅酸盐矿物，在石油催化裂化、吸附分离、离子交换等领域具有不可替代的作用。然而，其常规孔径（< 0.74 nm）限制了大分子底物的可及性，使得重质烃类在催化裂化前必须经历高能耗的预裂化步骤。为破解这一难题，沙特阿美（Saudi Arabian Oil Company）的专利提出了一种创新、可控且成本效益较高的合成策略：利用纳米纤维素作为硬模板，配合声共振混合技术实现模板的均匀分散，构筑兼具高结晶度与大介孔孔径的沸石材料。

传统沸石（如ZSM-5、Beta）具有规整的微孔结构，提供优异的形状选择性和酸性催化活性。但对于石油炼制中的大分子（如减压瓦斯油、渣油），这些微孔构成了严重的扩散限制。工业上不得不引入预裂化或使用介孔材料，但介孔二氧化硅等材料又因骨架铝含量低、酸性与水热稳定性不足，难以替代沸石催化剂。现有引入介孔的策略分为两类：一是通过脱铝或脱硅的“破坏性”后处理法，其缺点是孔径分布不均、易导致结晶度下降；二是利用硬模板（如碳颗粒）的“构筑法”，但面临模板团聚、相分离及成本高等实际问题。其中，模板颗粒在凝胶中聚集是导致介孔不均匀和沸石部分无定形化的主要原因。

专利中提出了一条以纳米纤维素为介孔模板、结合声共振混合进行均匀分散的“构筑法”合成路线。其核心步骤包括：

 01 前驱液制备：将硅源（如气相二氧化硅）、铝源（如硝酸铝）、季铵碱（如四乙基氢氧化铵，TEAOH，作为微孔结构导向剂）及碱金属氢氧化物混合，形成澄清的沸石前驱液。

 02 模板引入与凝胶化：向上述前驱液中加入纳米纤维素模板。所述纳米纤维素可以是纤维素纳米晶体（CNC） 或纤维素纳米纤丝（CNF）。两者均源于生物质，成本较低且可通过表面化学修饰调控其亲疏水性，有利于与前驱液均匀混合，避免相分离。

为了将纳米纤维素以胶体悬浮形式均匀分散至反应体系，专利明确采用了声共振混合技术。利用高强度机械共振（实施例中使用56g~70g加速度）与整场多尺度湍流扩散的低频声波，无需搅拌桨即可实现纳米颗粒在液相中的全场均匀分散，有效克服了常规搅拌易导致纳米纤维素团聚的缺陷。随后在60 °C下旋转蒸发除去挥发分，形成沸石前驱体凝胶。

 03 蒸汽辅助结晶：将干凝胶粉末置于密封反应釜中，以水为蒸汽源，在150 °C下进行蒸汽辅助结晶。蒸汽环境有助于保持凝胶结构完整性，并促进沸石晶体的有序生长。

 04 煅烧脱模：结晶后的产物经干燥，在≥550 °C下煅烧。此过程烧除纳米纤维素模板，在沸石晶体中留下与模板形貌相对应的介孔（专利中平均孔径可达20 nm左右）。后续经铵离子交换与二次煅烧获得氢型介孔沸石。

 01 模板选择的前瞻性：

首次将纳米纤维素（CNC/CNF）系统性地应用于沸石介孔模板，CNC/CNF具有高长径比、尺寸可控（宽度3-100 nm，长度50 nm-5 μm）及表面富含羟基易于功能化的特点，能够有效克服传统碳模板易团聚、亲水性差导致的相分离问题。

 02 声共振混合保障模板均匀分散：

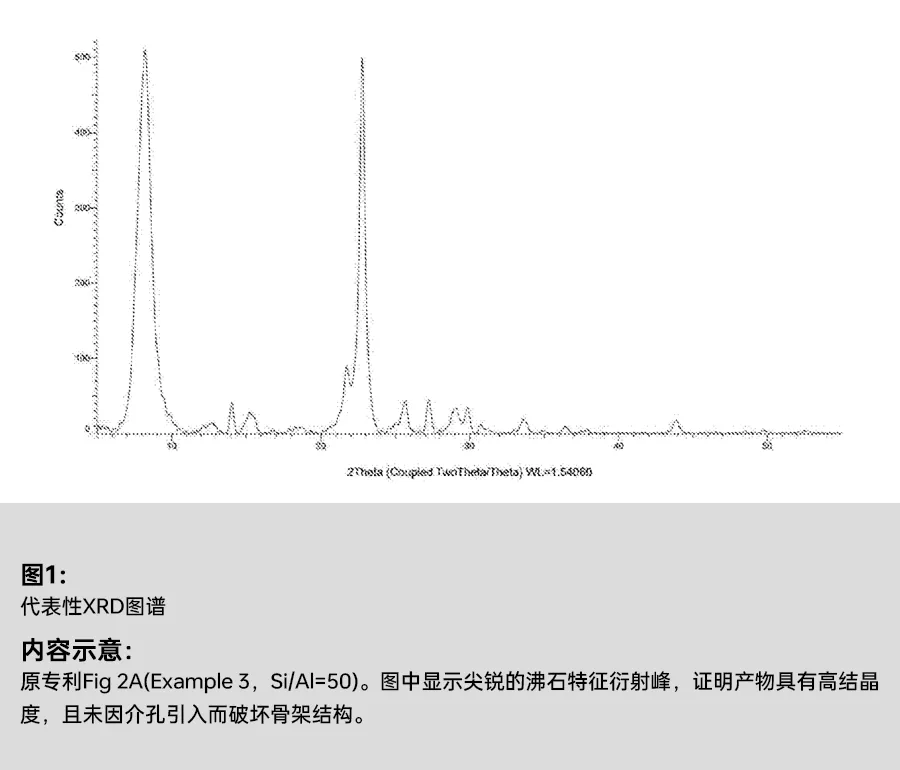

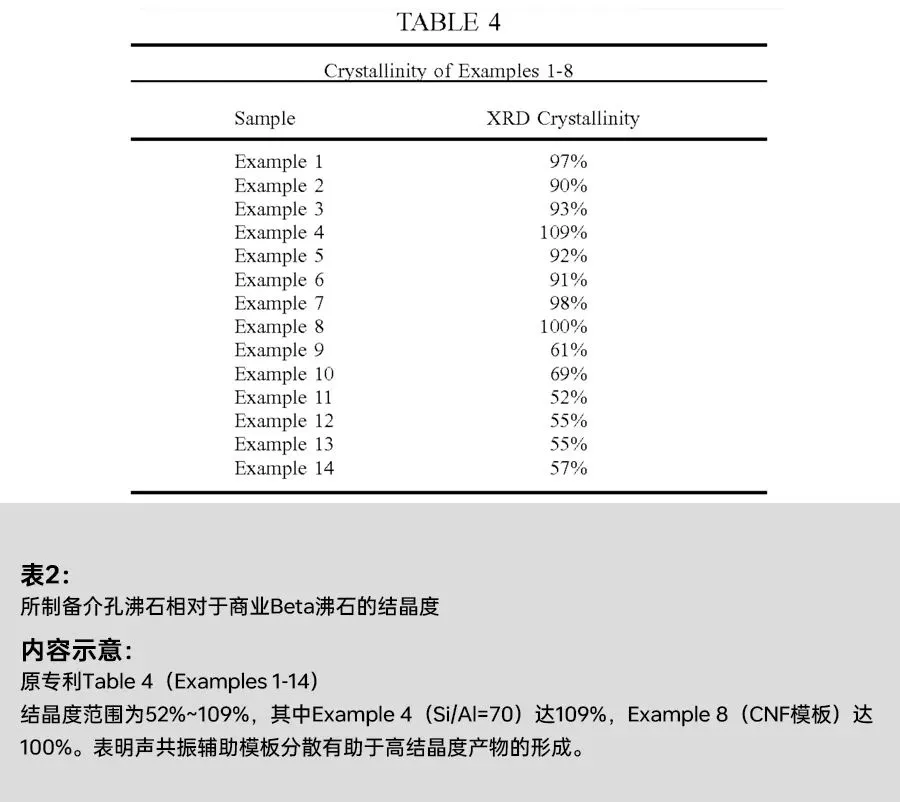

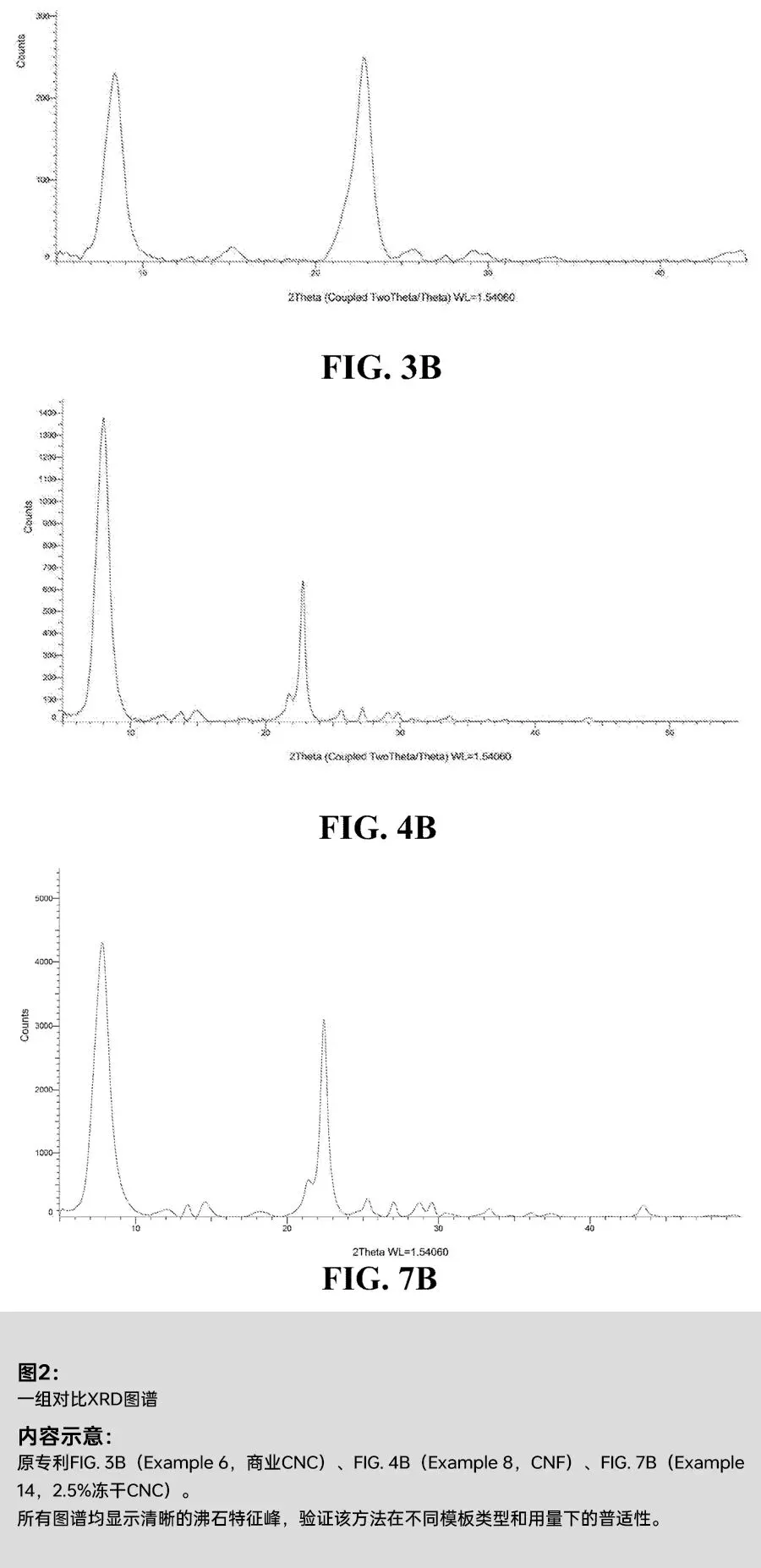

传统硬模板合成中，模板团聚导致介孔分布不均、部分沸石结晶度下降。专利引入声共振混合技术，实现纳米纤维素胶体在沸石前驱液中的高效、无损分散。实施例数据表明，该方法制备的样品XRD结晶度普遍达到90%以上（最高109%），介孔孔径均匀，证实了声共振处理对于保持模板形貌和促进晶体完整生长的关键作用。

 03 性能数据的优异表现：

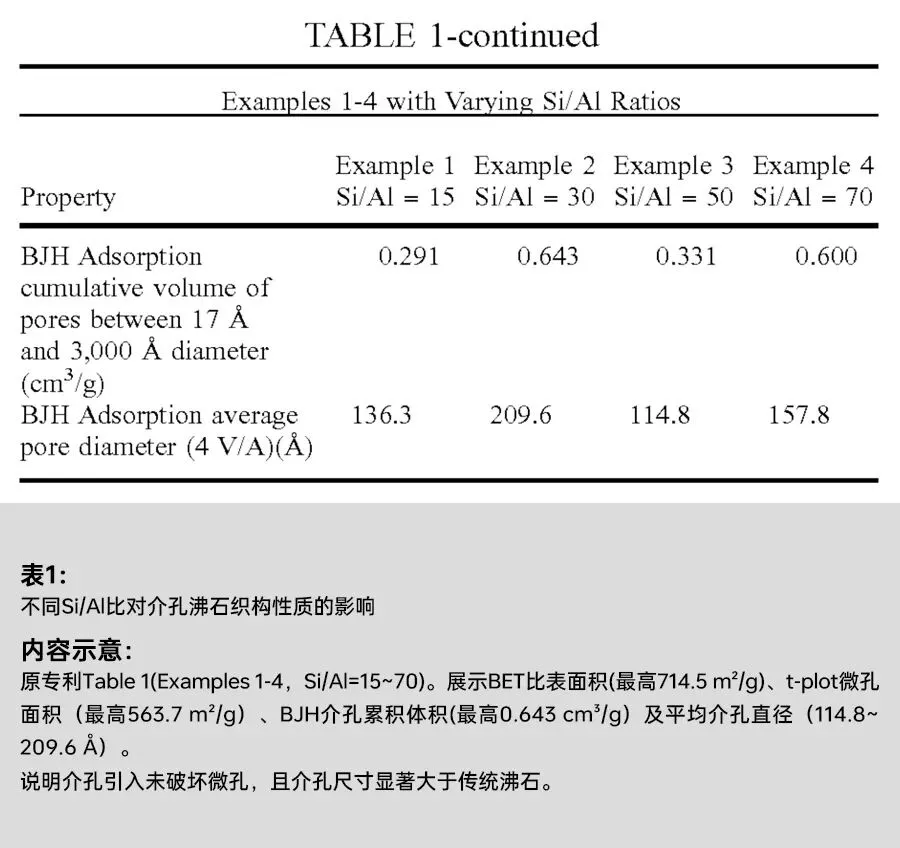

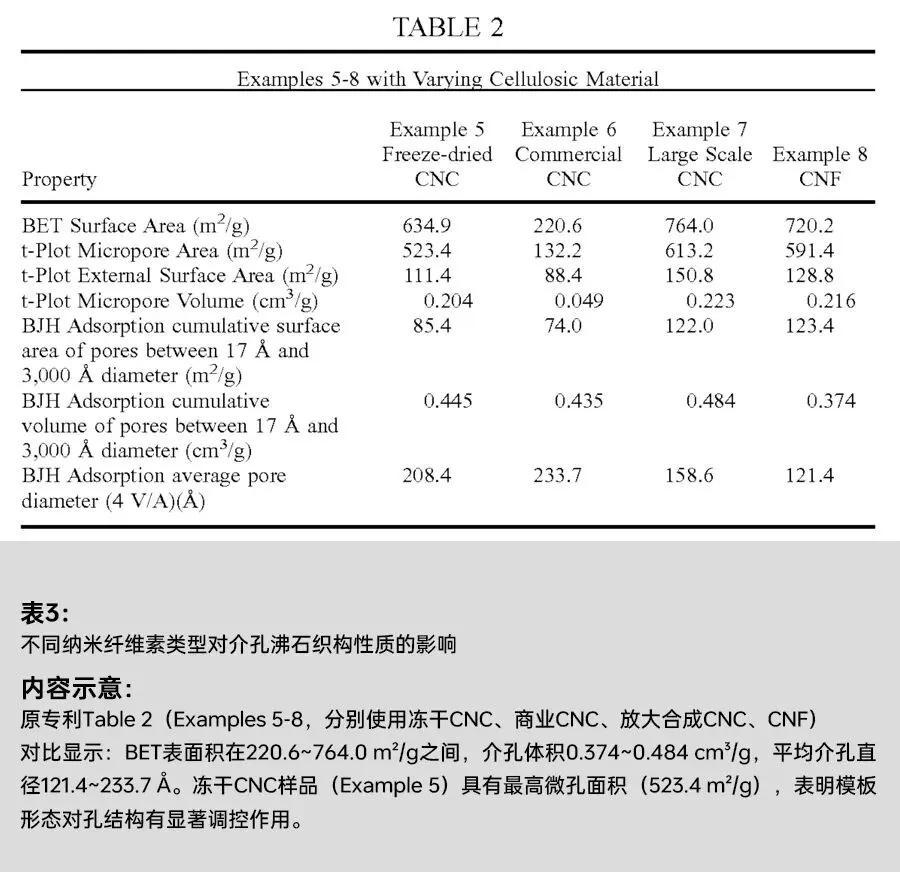

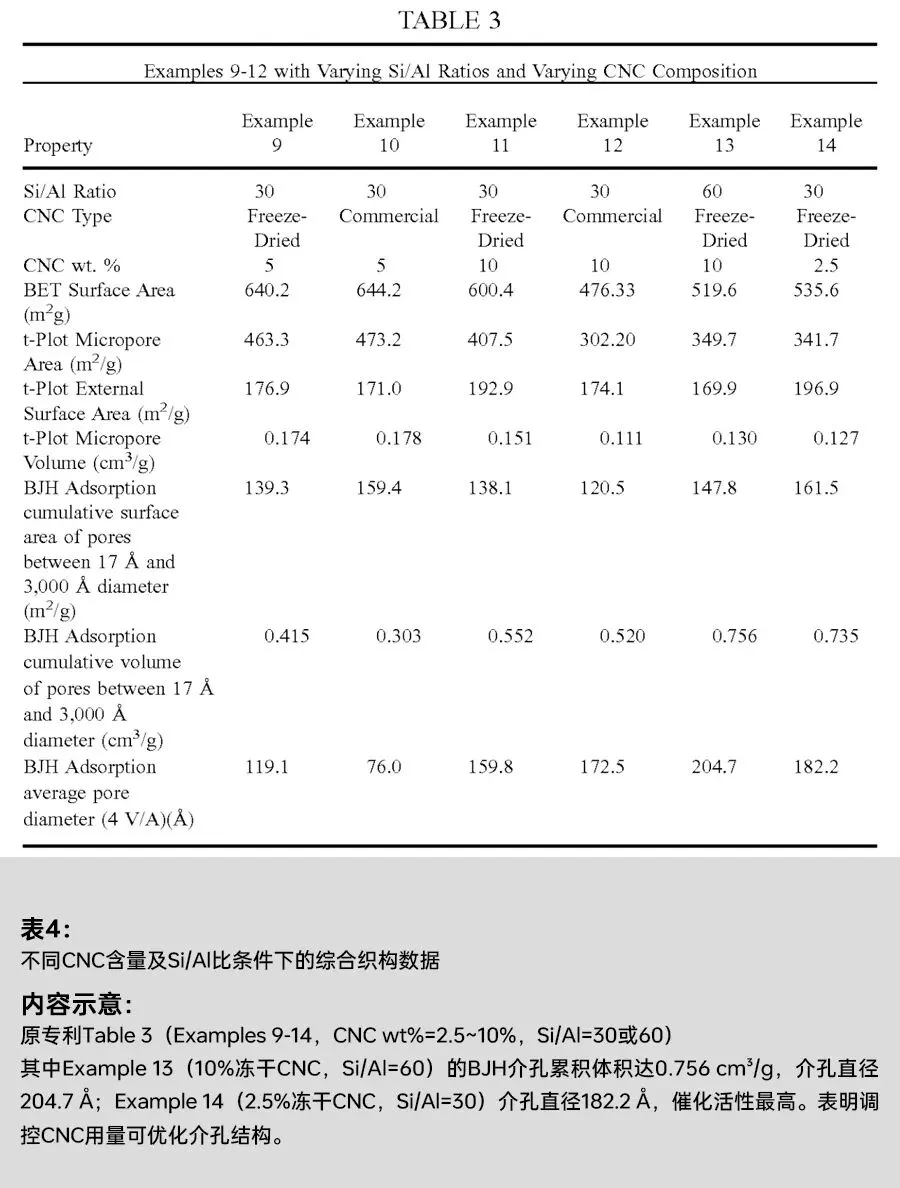

高结晶度与微孔保留：专利中制备的多个样品（Si/Al=15~70）经XRD测定，相对结晶度可达52%~109%（以商业Beta沸石为参比）。高t-plot微孔面积（最高达563.7 m²/g）和微孔体积（≥0.17 cm³/g）表明，介孔的引入并未破坏沸石本征的微孔骨架。

 04 显著的介孔特性：

BJH法测得介孔累积体积高达0.6~0.76 cm³/g，介孔平均直径普遍在120~210 Å（12~21 nm）范围，远高于传统沸石的微孔尺寸。

 05 催化活性验证：

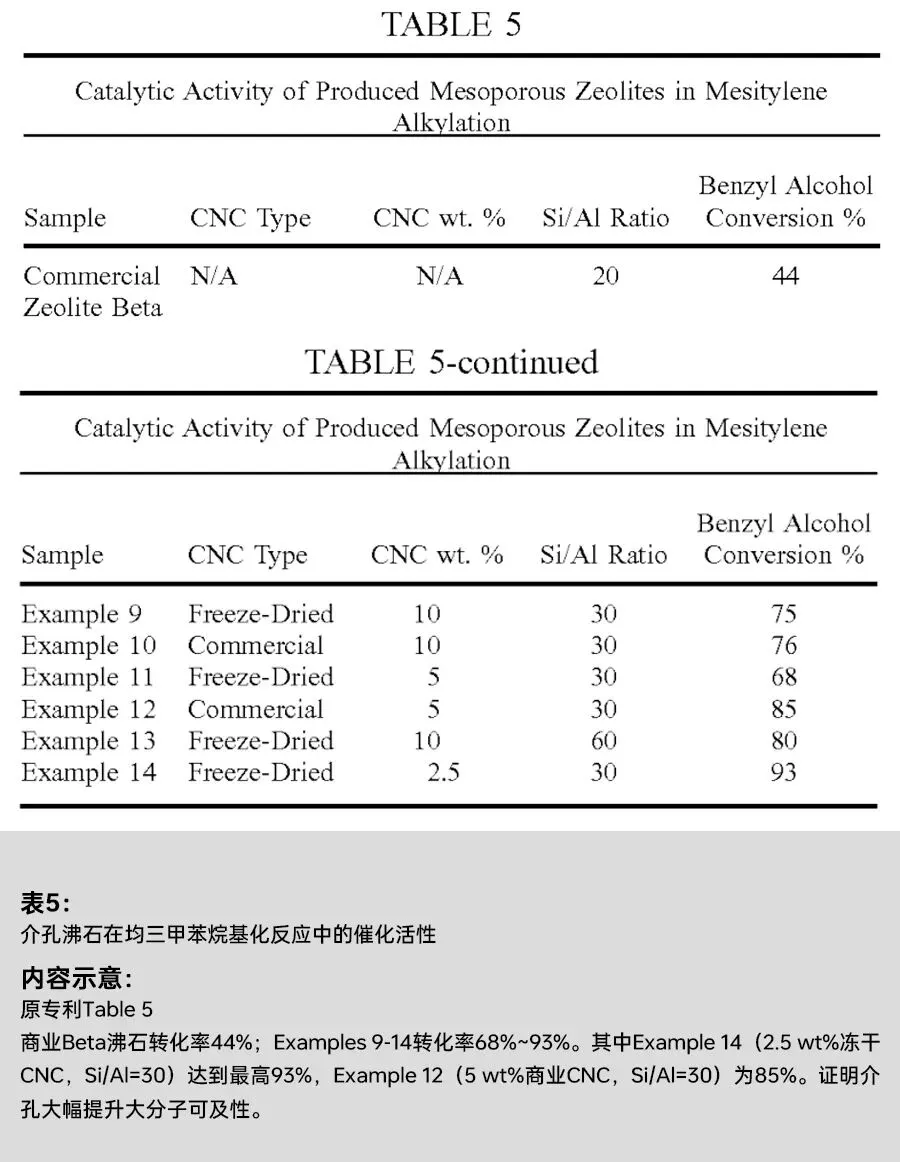

以均三甲苯与苯甲醇的烷基化为探针反应，所合成的介孔沸石（如Example 14）的苯甲醇转化率高达93%，而商业微孔Beta沸石仅44%。性能提升归因于介孔结构极大改善了反应物分子向活性中心的可及性。

专利指出，该方法适用于多种沸石体系，包括MFI（如ZSM-5、Silicalite-1）、FAU（如Y型沸石）、MOR（丝光沸石）及BEA（Beta型）等。通过调整硅铝比（Si/Al从10到70以上）、纳米纤维素类型（CNC/CNF）、用量（2.5~10 wt%）及表面官能化，可灵活调控所得介孔沸石的孔结构、表面性质与催化性能，声共振混合的参数（强度、时间等）也可根据不同批次规模进行优化。

沙特阿美这项专利公开的方案，通过“纳米纤维素硬模板 + 声共振辅助分散 + 蒸汽辅助结晶”的协同策略，成功解决了沸石介孔化过程中模板团聚、结构与性能难以兼顾的长期痛点。所制备的介孔沸石不仅保留了微孔骨架的高结晶度与酸性位点，同时构筑了高效的介孔传质通道，在大分子催化转化（如重油裂解、生物质升级）领域展现出巨大潜力。该方法模板来源广泛、工艺易于放大，声共振混合技术也为其他纳米复合材料的均匀制备提供了有益借鉴，有望为新一代工业催化材料的理性设计提供一条切实可行的技术路径。

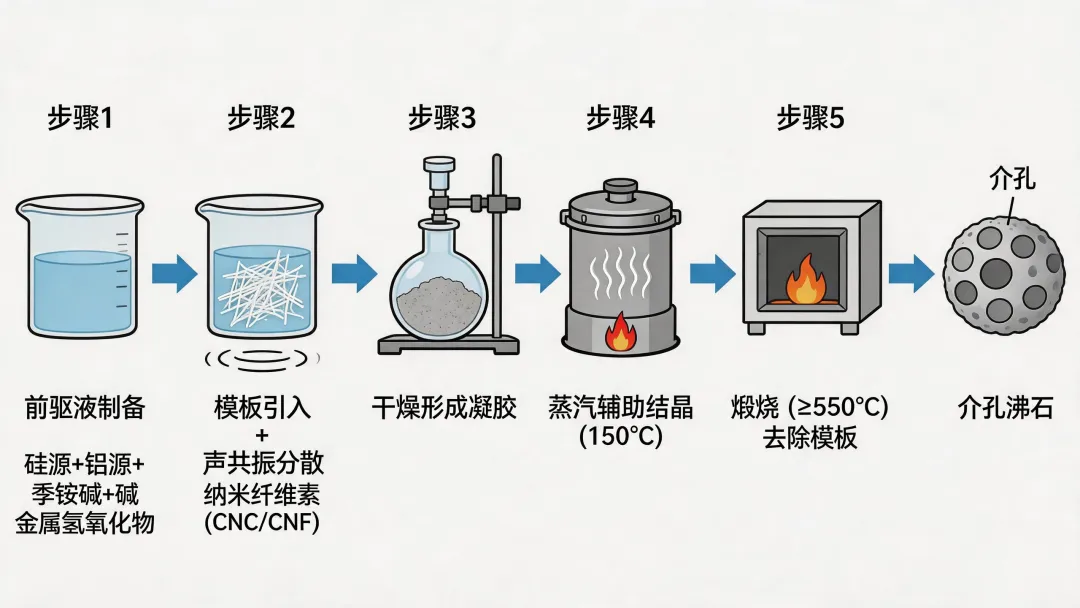

介孔沸石形成过程示意图纳米纤维素模板（CNC/CNF）均匀分散于沸石前驱体凝胶 → 蒸汽辅助结晶 → 煅烧去除模板 → 留下介孔孔道。（“硬模板”机理）

引用来源Pilyugina, T. (2019). Mesoporous zeolites and methods for the synthesis thereof. U.S. Patent No. US20190039054A1. Washington, DC: U.S. Patent and Trademark Office.
