AI解读加州大学圣地亚哥分校骆建教授观点论文:超快烧结

原文题目：Ultrafast Sintering

文章链接：https://doi.org/10.2738/ENGTM.2026.0002

Cite this article: Jian Luo. Ultrafast Sintering. ENG. Transform. Mater. DOI:10.2738/ENGTM.2026.0002

文章DOI：10.2738/ENGTM.2026.0002

研究背景

陶瓷烧结是一种已有数百年历史的制造工艺，传统上需长时间高温处理，导致高能耗与高二氧化碳排放。为应对这些挑战，超快烧结技术作为变革性替代方案应运而生。该类方法将处理时间从数小时缩短至数秒，并在更低的整体热预算下实现快速致密化。其中，闪烧（flash sintering）及相关创新技术因其可在电场或其它加热机制下于数秒内实现陶瓷完全致密化而备受关注。

本综述批判性评述了超快烧结领域的最新进展，聚焦于机理认知、技术多样化，以及在高熵陶瓷与成分复杂陶瓷（HECs/CCCs）中的新兴应用。文章强调亟需深化对底层动力学过程与微观结构演化的科学探究，同时指出其在高通量材料发现方面的广阔前景。

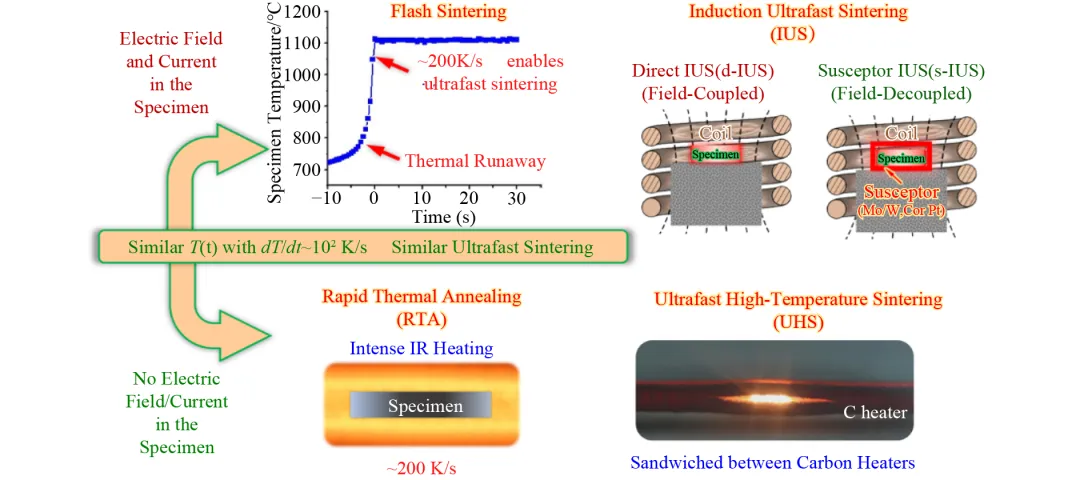

图1总结了从闪烧(Flash Sintering)到红外快速热处理(Rapid Thermal Annealing, RTA)、超高温烧结(Ultrafast High-temperature Sintering, UHS)、黑光烧结(Blacklight Sintering)以及最新发展的感应超快烧结(Induction Ultrafast Sintering, IUS）等多种方法，展示了一个不断扩展的超快烧结技术谱系。这些不同技术虽然能量输入方式各异，但其共同核心在于实现约10² K/s量级的超高升温速率，从而在极短时间内实现材料的快速致密化。

研究方法

本研究整合了机理研究、对比实验及超快烧结技术最新进展的成果，建立在作者研究团队前期工作基础之上，涵盖闪烧、快速热退火（RTA）、超快高温烧结（UHS）、紫外光（blacklight）烧结、等离子体烧结及感应式超快烧结（IUS）。分析融合了热-电失控、缺陷动力学、晶界行为与反应动力学等物理模型。

关键方法包括：

在闪烧与非电场条件（如RTA）下对ZnO和3YSZ开展对比烧结；
基于电导率与散热平衡构建闪烧起始的预测模型；
利用原位监测、电子显微镜等先进表征技术探测微观结构演变；
将超快方法拓展至复合氧化物、碳化物与硼化物的反应合成-烧结一体化过程。

研究对比

实验旨在分离升温速率、电场与样品电导率对致密化动力学的独立影响。典型设计包括：

闪烧 vs. 非电场烧结：在匹配升温速率（~200 °C/s）条件下，直接对比ZnO在通电闪烧与无电场RTA下的行为，以识别超快致密化的主导因素；
热失控建模：测量温度依赖性电导率，跨约20种陶瓷体系预测闪烧起始阈值；
反应性超快烧结：采用闪烧或UHS，由混合粉末一步合成并致密化高熵陶瓷（如(Mg₀.₂Ni₀.₂Co₀.₂Cu₀.₂Zn₀.₂)O）；
去电场加热：采用UHS（碳毡加热器）、blacklight烧结（紫外/蓝光激光）及IUS（感应器模式），在样品中完全避免电流通过，同时维持超高升温速率（~10² K/s）；
微观结构表征：分析烧结后晶粒尺寸、孔隙分布、缺陷形成及梯度结构。

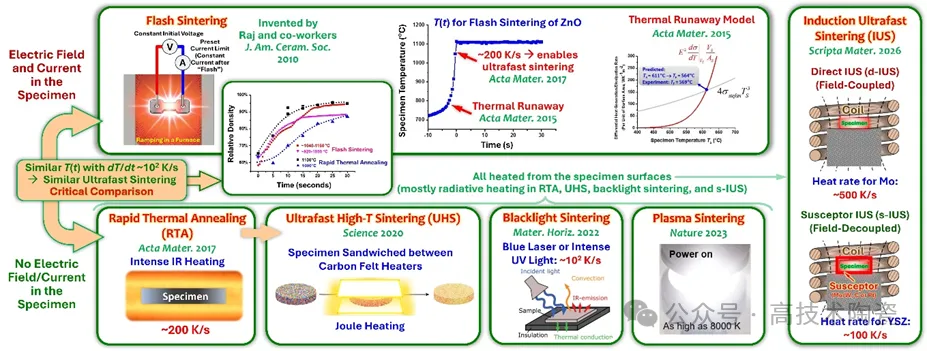

图2 闪烧过程可由热–电耦合失控触发，而后续研究进一步证明，即使不施加电场，仅依赖超快升温同样能够实现类似的超快致密化过程。

结果分析

超高升温速率（~10² K/s），而非电场，是驱动快速致密化的主因；当升温曲线匹配时，闪烧与RTA展现出相当的致密化程度与晶粒生长；
闪烧起始遵循热-电耦合失控机制，该机制已在约20种材料中验证；起始温度与焦耳热产率同辐射散热之间的平衡密切相关；
电场可影响微观结构演化（如非对称晶粒生长、缺陷生成、晶界相变），但并非超快致密化所必需；
多种无需电场的超快烧结方法——包括UHS、RTA、blacklight、等离子体及IUS——已成功开发，显著拓宽适用范围，不受材料电导率限制；
反应性超快烧结可实现高熵陶瓷与成分复杂陶瓷（如高熵硼化物、氧化物、碳化物）的一步合成与致密化，即使在非等摩尔配比下亦可实现；
已展现高通量能力，尤其适用于高熵/成分复杂陶瓷庞大组分空间的高效探索；
若干基础科学问题仍待解答，特别是极端热梯度下非平衡晶界态、缺陷动力学及相选择机制。

关键要点

超快烧结通过超高升温速率（~10² K/s）在数秒内实现完全致密化，无需依赖电场；
闪烧由热-电耦合失控触发；但同等致密化效果亦可通过无电流方式（如UHS、RTA）达成；
UHS、RTA、blacklight、等离子体及IUS等方法解耦了烧结过程与样品电导率的关联，大幅提升普适性；
反应性超快烧结可同步完成合成与致密化，适用于高熵等复杂陶瓷体系；
这些技术构成面向下一代陶瓷制造与加速材料发现的强大平台；
抑制颗粒/孔隙粗化、增强晶界扩散、类熔融态晶界无序化等机制已被提出，但仍需进一步验证；
规模化应用仍是挑战，尤其针对大尺寸或异形构件。

论文评述

本综述立足机理研究与近期实验突破，对超快烧结进行了全面而深刻的评估。它有效弥合了基础科学与技术创新之间的鸿沟，凸显了该领域正从经验观察迈向可预测理解。文中纳入多种烧结模式——尤其是摒弃电场依赖的新方法——标志着该领域正走向通用化加工策略的成熟阶段。聚焦反应性烧结与高熵材料，契合当前材料科学前沿方向。尽管本文未报道新实验数据，但成功将关键发现整合为逻辑自洽的框架，并精准指出了亟待填补的知识空白。其表述清晰、逻辑严谨、问题导向明确，是陶瓷与先进制造领域研究人员的重要参考文献。

总体结论

超快烧结已超越单一闪烧范畴，发展为一类依托超高升温速率与高瞬时温度的快速加工技术家族。这些方法大幅压缩工艺时间、降低能耗，为传统烧结提供了可持续替代方案。关键在于，致密化主要由热动力学驱动，而非电场作用，从而催生了UHS、RTA等去电场路径。反应性超快烧结更进一步，将合成与致密化集成一体，高效支撑高熵陶瓷（HECs）与成分复杂陶瓷（CCCs）等复杂体系的探索。尽管进展显著，关于晶界动力学与非平衡相形成的深层机制仍需深入研究。然而，超快烧结无疑已成为推动下一代陶瓷制造与加速材料发现的变革性平台。

十问十答

Q1：什么是超快烧结？A1： 超快烧结指利用超高升温速率（~10² K/s）、在数秒内实现陶瓷完全致密化的工艺，包括闪烧、RTA、UHS、IUS等，可有或无电场参与。
Q2：闪烧与传统烧结有何区别？A2： 闪烧可在更低炉温（如3YSZ仅需850 °C）下于数秒内完成致密化，而传统烧结需数小时更高温度，其驱动力源于焦耳热与热失控。
Q3：超快致密化是否必须施加电场？A3： 否。研究表明，RTA与UHS等无电场方法同样可实现超快致密化，证实超高升温速率才是核心驱动力。
Q4：闪烧中“闪”事件由何触发？A4： 由热-电耦合失控触发：电导率升高导致焦耳热急剧增加，当其超过辐射散热能力时即引发失控。
Q5：有哪些不向样品通电的超快烧结方法？A5： 包括快速热退火（RTA）、超快高温烧结（UHS）、紫外光（blacklight）烧结、常压等离子体烧结，以及感应式超快烧结的感应器模式（s-IUS）。
Q6：什么是反应性超快烧结？A6： 指在数秒内同步完成化学合成与致密化的工艺，用于制备高熵陶瓷及复杂氧化物/碳化物等。
Q7：超快烧结能否用于高熵陶瓷？A7： 可以。反应性超快烧结已成功制备并致密化高熵氧化物、硼化物、碳化物与氮化物，支持海量组分空间的快速筛选。
Q8：超快致密化的潜在机制有哪些？A8： 包括抑制颗粒/孔隙粗化、形成具有高扩散性的非平衡晶界、以及高温下类熔融态晶界无序化等，尚待实验证实。
Q9：超快烧结的技术意义何在？A9： 支持节能高效陶瓷制造、加速材料发现进程、稳定非平衡相、并助力功能陶瓷的规模化生产。
Q10：超快烧结规模化面临哪些主要挑战？A10： 包括厚样品中温度梯度控制、大尺寸闪烧均匀性保障，以及压力辅助工艺在不牺牲速度与成本效益前提下的适配难题。
作者简介

<Engineering Transformative Materials>期刊简介

《工程.变革性材料》致力于发表具有“变革性”意义的材料科学前沿突破，聚焦于能够重塑科技边界、重构产业格局、并为应对全球性挑战提供颠覆性解决方案的材料创新。本刊旨在成为该领域高水平学术交流的旗舰平台，不仅关注材料性能的极致提升，更强调通过材料的创新突破，催生跨学科的技术融合与系统性的产业变革。

期刊网站：https://journal.hep.com.cn/etm

投稿系统：https://mc.manuscriptcentral.com/engtm

1.Mukun He, Junwei Gu，Tunable Low-Frequency Microwave Absorption and Thermal Management through In-Situ Confined Growth of Alloys within Aramid Nanofibers, Eng. Transform. Mater., DOI:10.2738/ENGTM.2026.0001

2.Jian Luo, Ultrafast Sintering, Eng. Transform. Mater., DOI：10.2738/ENGTM.2026.0002

3.Yi-Chi Wang, Lin Gu. Transforming TEM Adaptiveness for Transformative Materials Development, ENG. Transform. Mater., DOI:10.2738/ENGTM.2026.0003

4.Lei Lu, High Performance of Metallic Materials with Ordering Units, Eng. Transform. Mater., DOI:10.2738/ENGTM.2026.0004

5.Runjian Jiang,Elisa Torresani,Wenwu Xu,Andrii Maximenko,Eugene A. Olevsky, Electric Nanosecond Pulsing Assisted Sintering as a Transformative Paradigm for Non-Equilibrium Processing of Powder Materials, Eng. Transform. Mater., DOI:10.2738/ENGTM.2026.0005

6.Yongliang Li, Chengdong Tao, Zhenggang Pan, Xingwen Tang, Yan Li, Ji Zhou, Chuanbao Liu, Yang Bai. Deep Learning-Empowered Inverse Design of Metasurfaces for Tailored Superchiral Fields and Enhanced Chiral Sensing. Eng. Transform. Mater., DOI:10.2738/ENGTM.2026.0008
