AI算力爆发背后:硅光子、光电共封装与异构集成正在重塑未来网络

AI算力爆发背后:硅光子、光电共封装与异构集成正在重塑未来网络

🔷电子互连逼近带宽与功耗极限,光互连成为AI数据中心新方向🔷PIC、VCSEL与CPO加速融合,光子技术迈向基础设施时代

过去几年,AI大模型的爆发让GPU、HBM和先进封装成为半导体产业最耀眼的明星,但如果把视线再往底层延伸一步,你会发现一个正在悄然改变整个产业格局的关键技术——光子技术(Photonics)

无论是AI数据中心内部每秒数TB的数据传输,还是跨机柜、跨服务器乃至未来芯片间的高速互连,传统电子互连正逐渐逼近带宽、功耗和传输距离的物理极限。而光,正在成为突破这些瓶颈的最佳答案。从VCSEL、硅光子(Silicon Photonics)、光子集成电路(PIC),到近年来备受关注的光电共封装(CPO)和异构集成技术,整个半导体产业正在从“电子时代”迈向“光电子融合时代”。

这份报告不仅系统梳理了光电子器件的发展脉络,更揭示了一个重要趋势:未来AI算力网络的竞争,已经不仅仅是芯片性能的竞争,更是光互连、光封装和光子集成能力的竞争。

今天,我就结合这份报告,带大家一起看看光子技术为何成为AI时代的新基础设施,VCSEL、硅光子、PIC和CPO将如何重塑数据中心架构,以及光电融合为何有望成为下一代半导体产业最重要的增长引擎。

一、这份材料真正想说明什么?

当传统电子互连逐渐逼近功耗、带宽和传输距离极限时,光子技术(Photonics)将如何成为下一代数据中心、AI算力网络、通信系统、传感器和显示技术的底层基础设施?

二、光子技术正在成为数字世界的底层支柱

报告开篇强调:光子技术(Photonics)已经不再局限于光通信。

如今其应用已经覆盖:

  • 数据中心
  • 互联网通信
  • AI算力网络

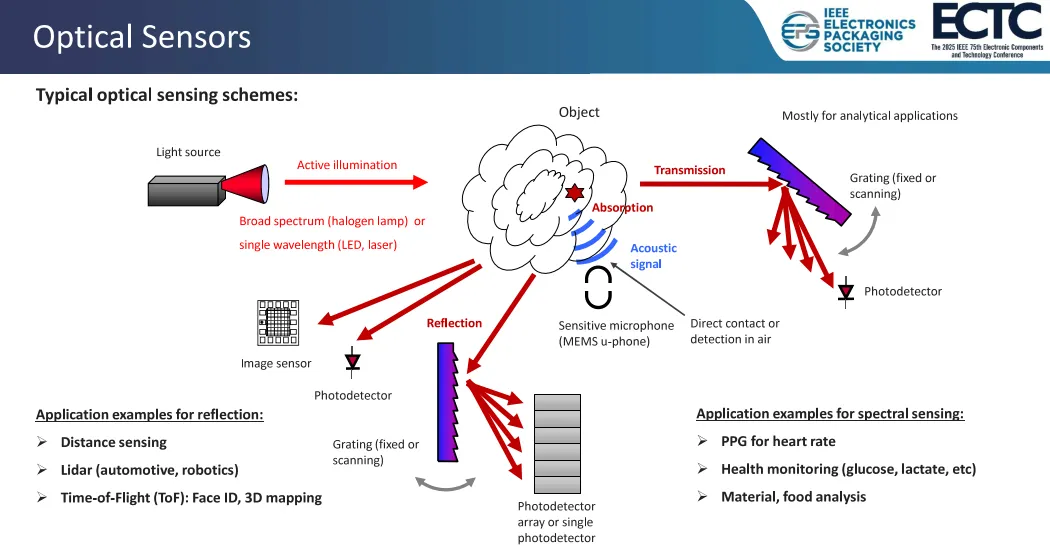

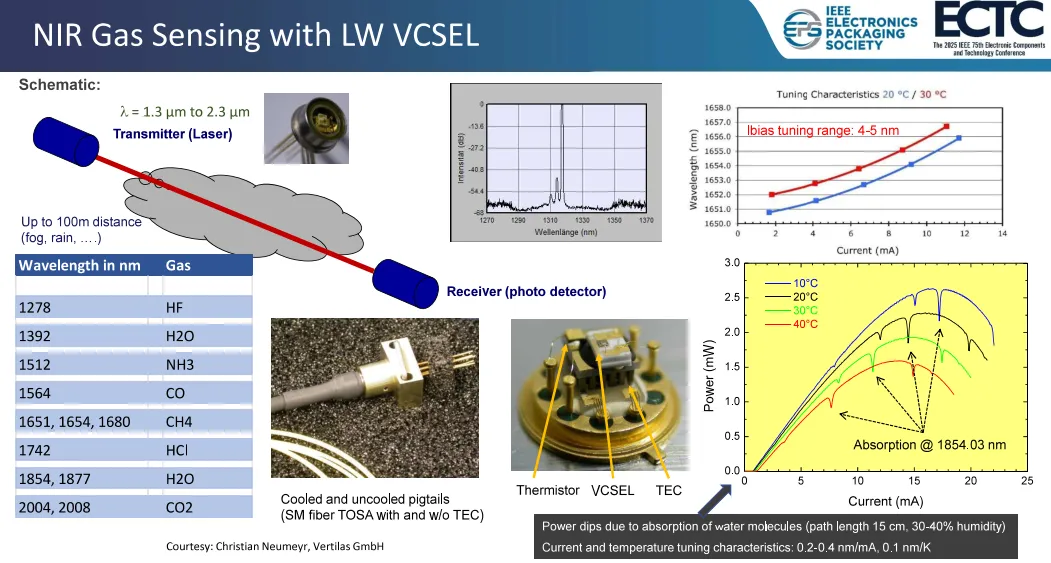

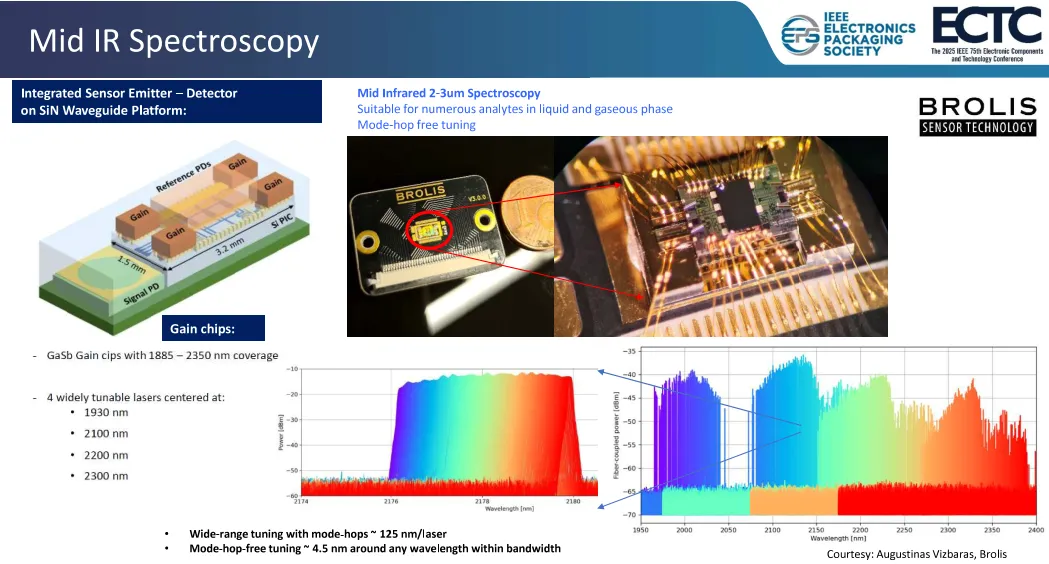

  • 光传感
  • 自动驾驶

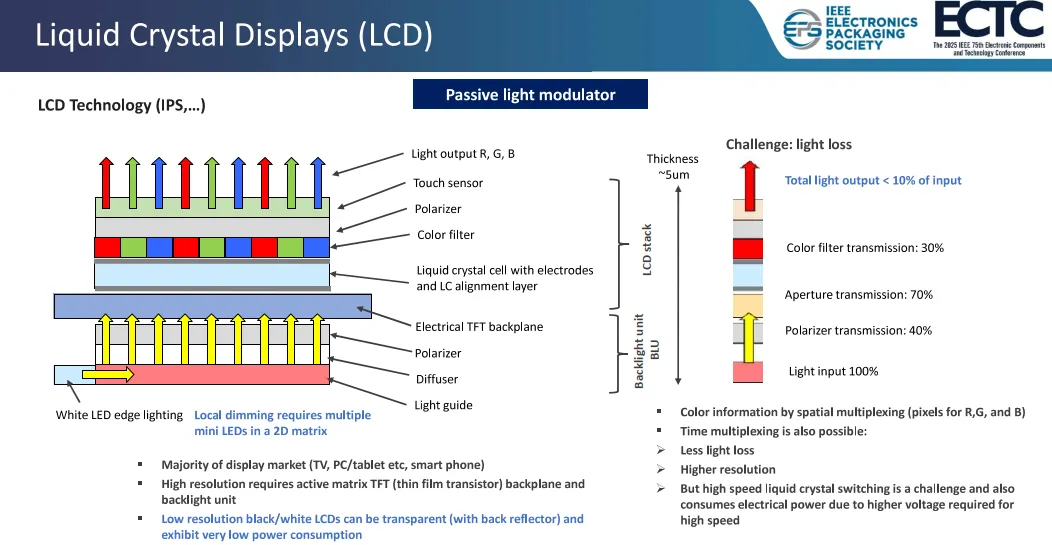

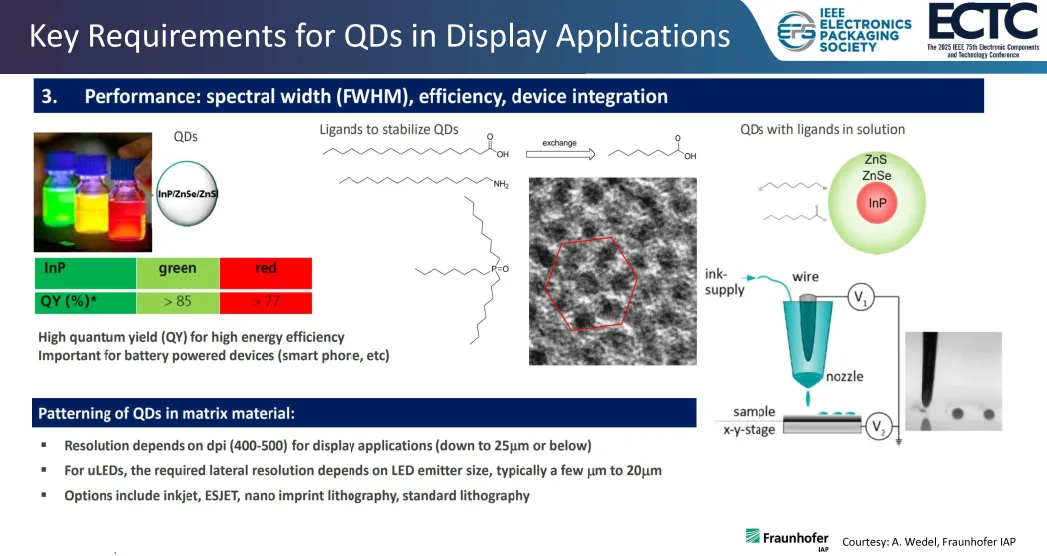

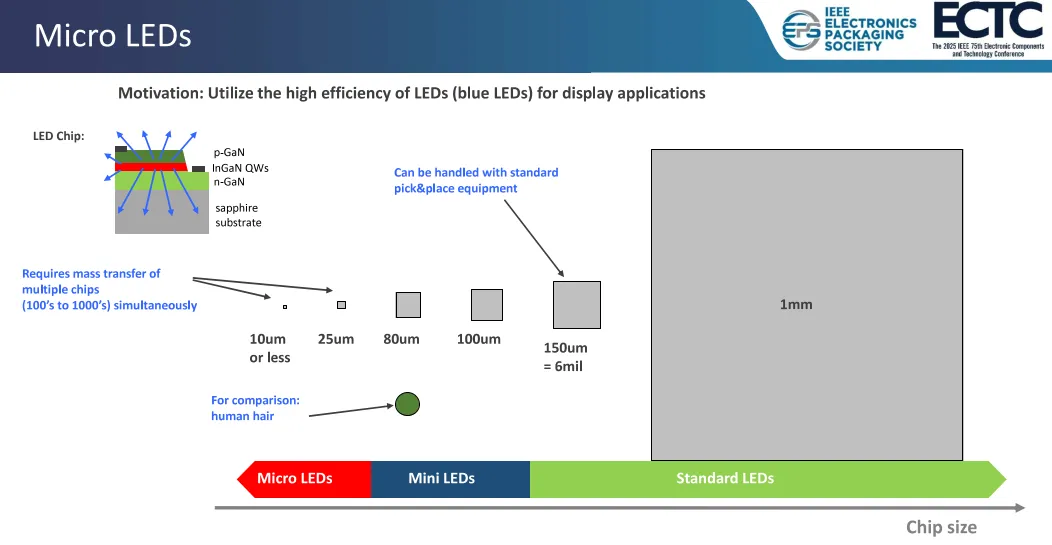

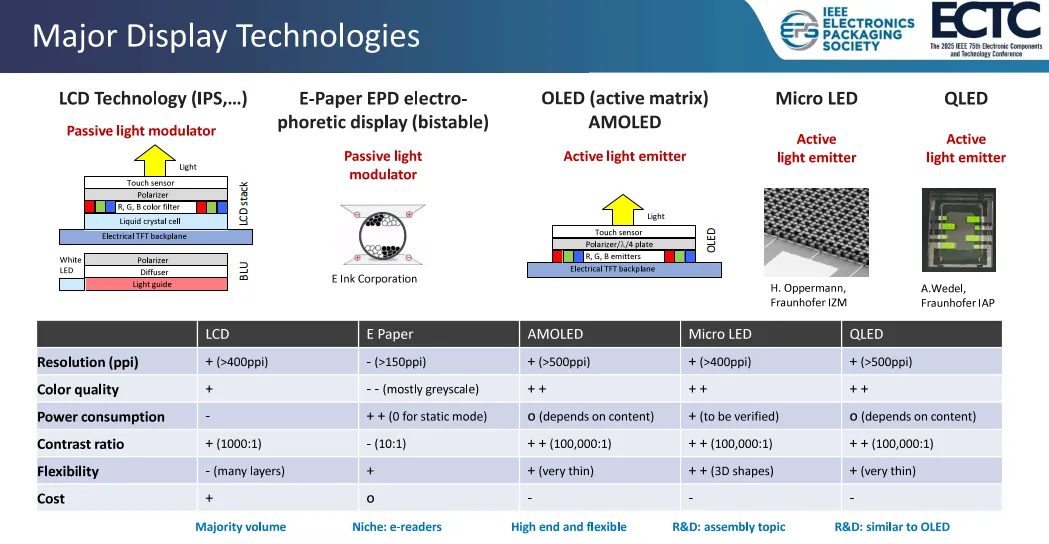

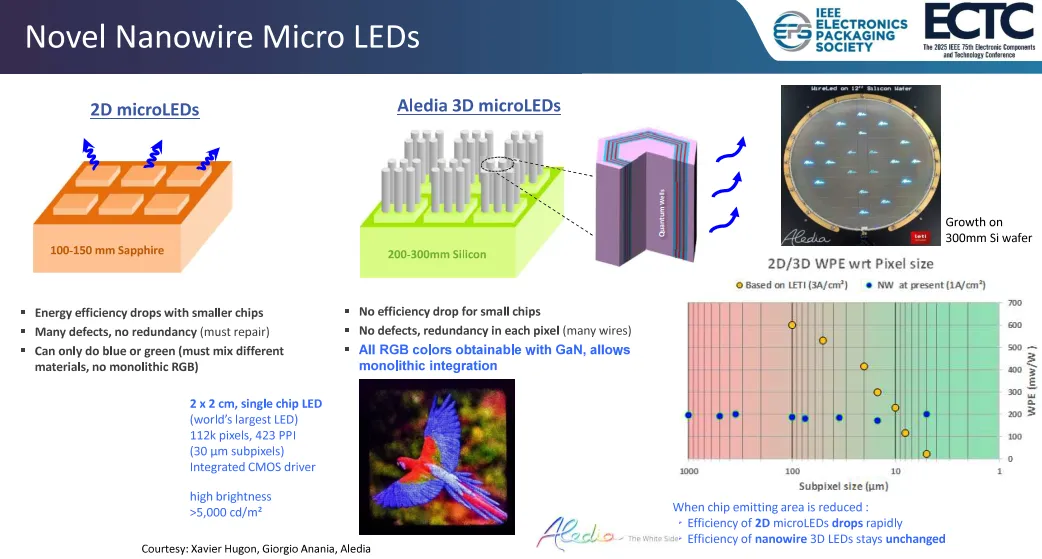

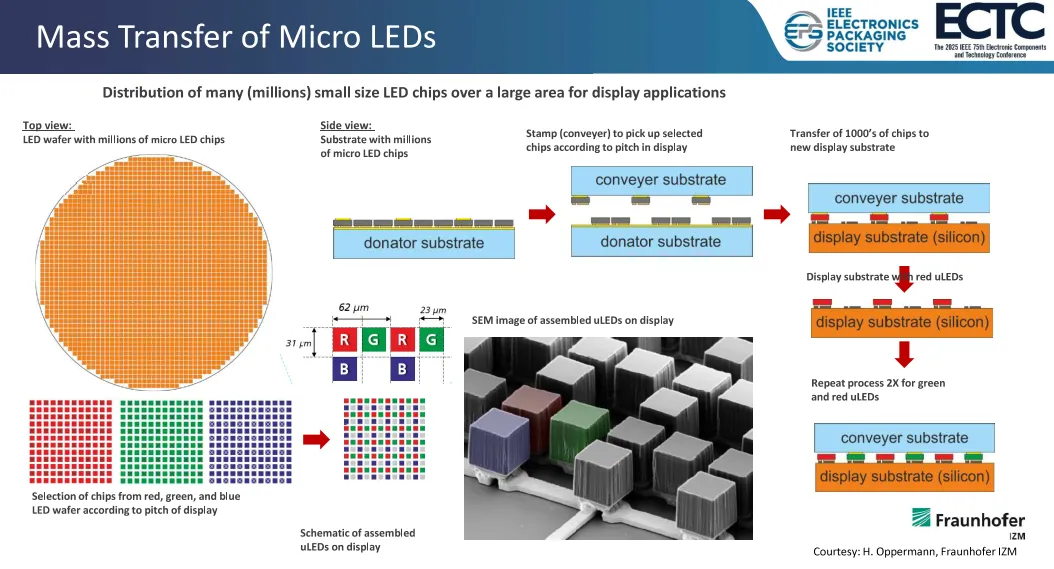

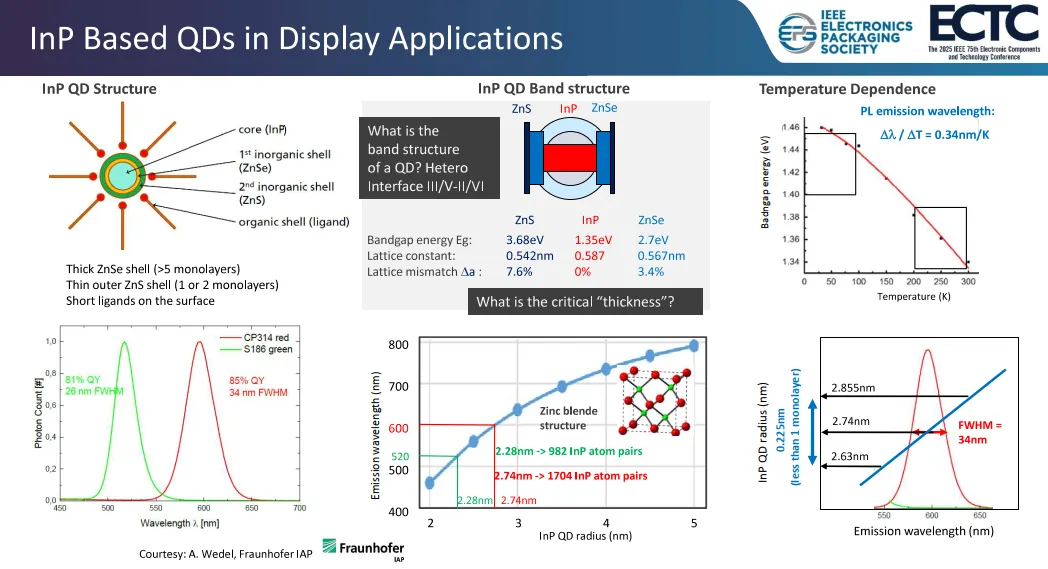

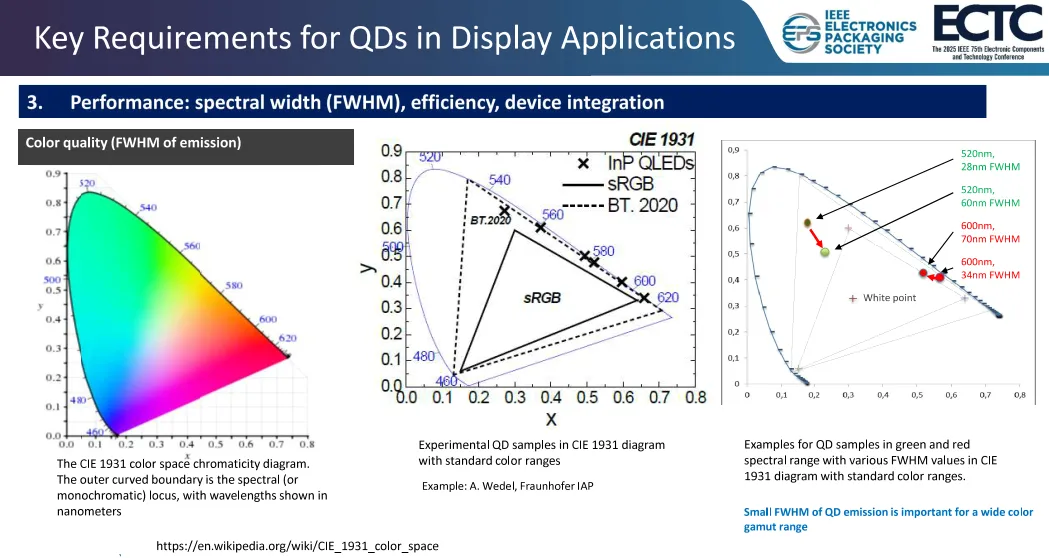

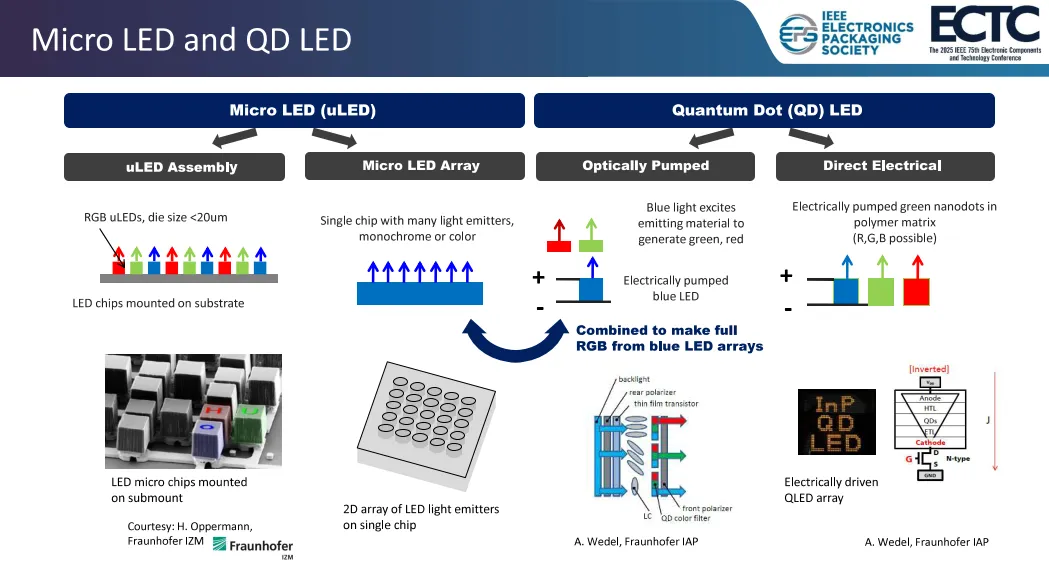

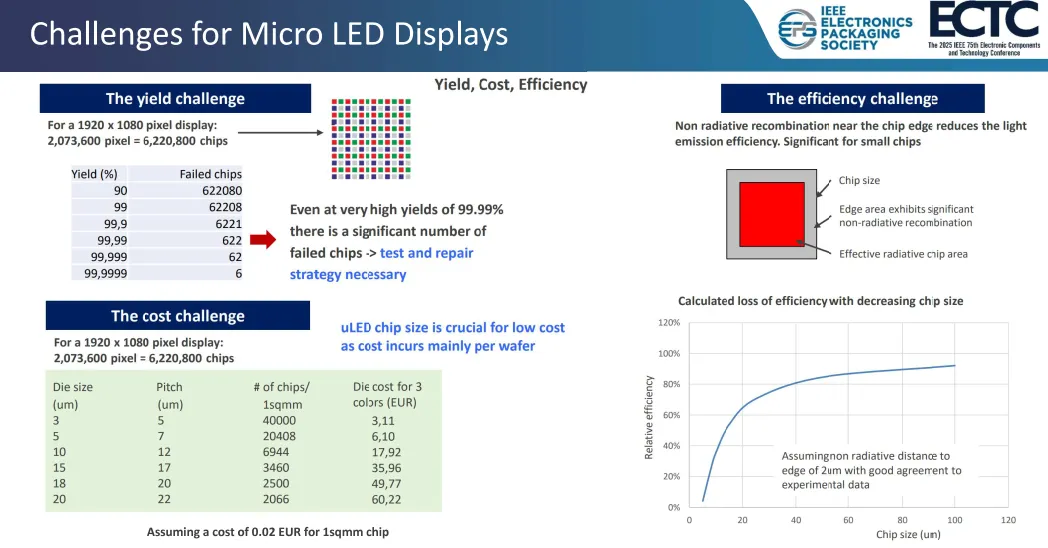

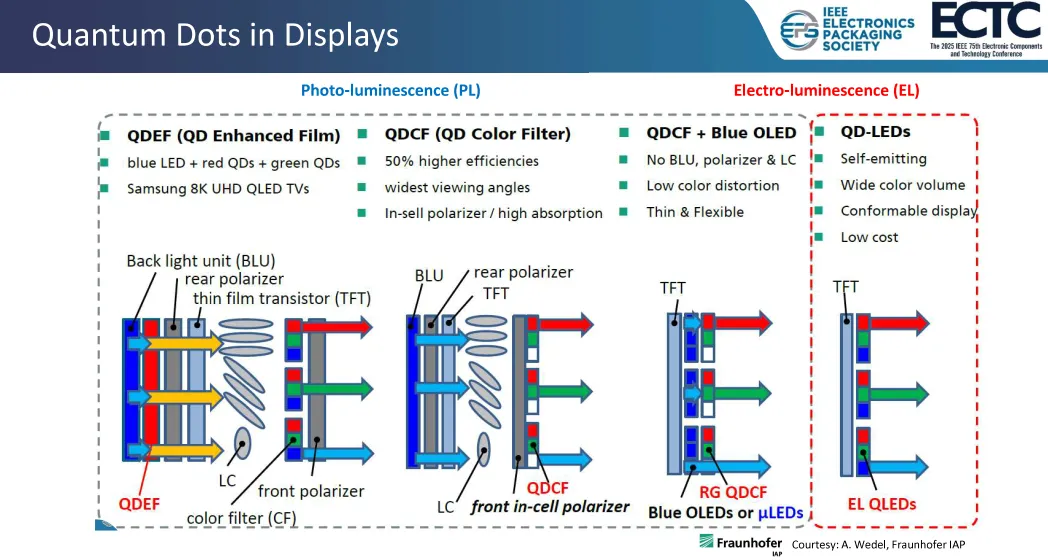

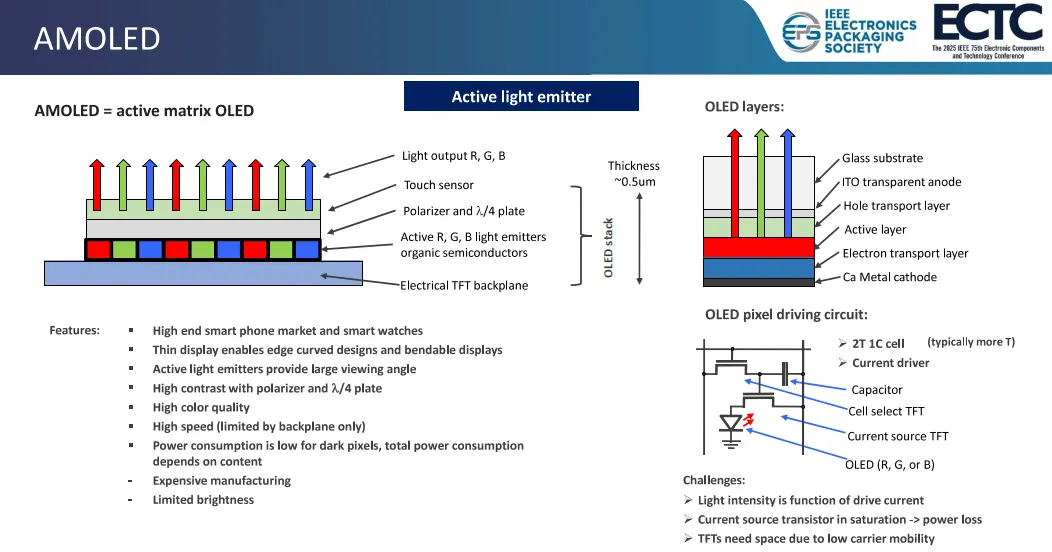

  • AR/VR显示
  • 工业制造
  • 能源系统

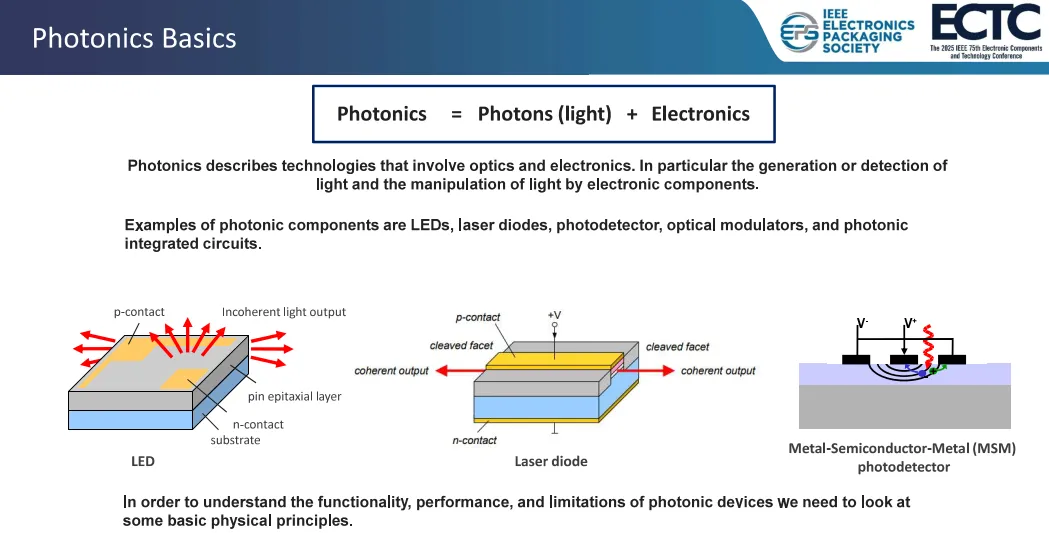

光子技术本质上是:利用光子替代电子完成信息传输、感知和显示。

而随着AI时代到来,数据流量呈指数增长,光子技术正在从辅助技术升级为数字基础设施。

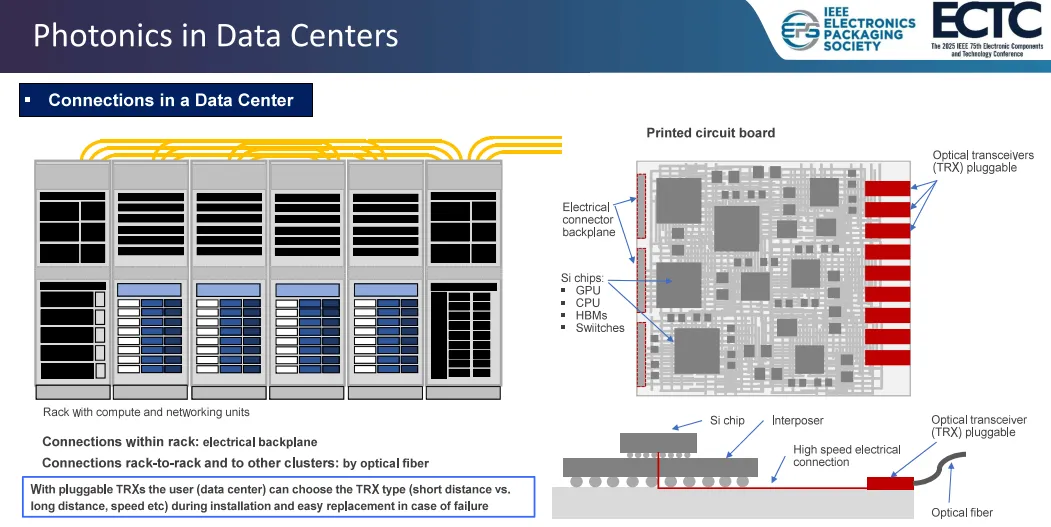

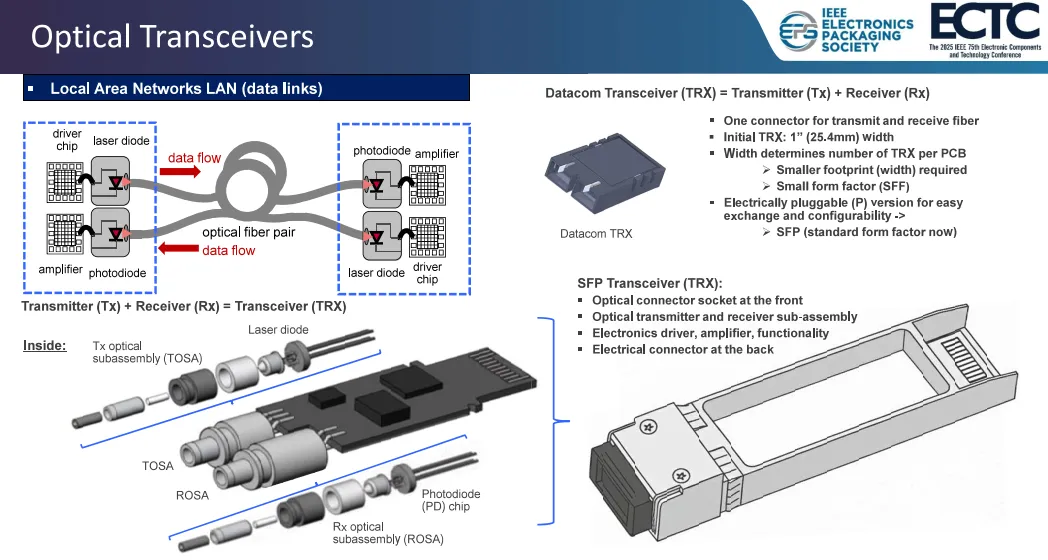

三、数据中心正在推动“电子互连”向“光互连”迁移

这是整份报告最重要的产业逻辑之一。

过去几十年:计算能力不断提升,但系统互连却逐渐成为瓶颈。

主要问题包括:

功耗越来越高,铜线传输损耗持续增加。

传输距离受限,高速电信号难以长距离传输。

带宽扩展困难,SerDes速率提升越来越昂贵。

因此:未来AI数据中心的发展方向将是:Electrical I/O → Optical I/O

也就是:从电互连转向光互连。

报告认为:未来从机柜间、板间甚至芯片间,光连接都将逐步取代传统铜互连。

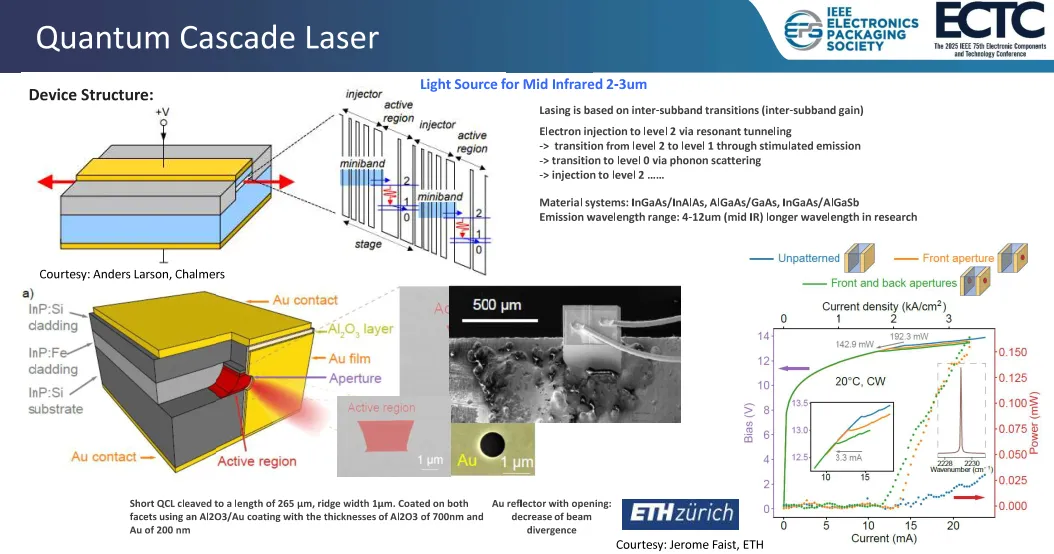

四、激光器是整个光子产业链的核心

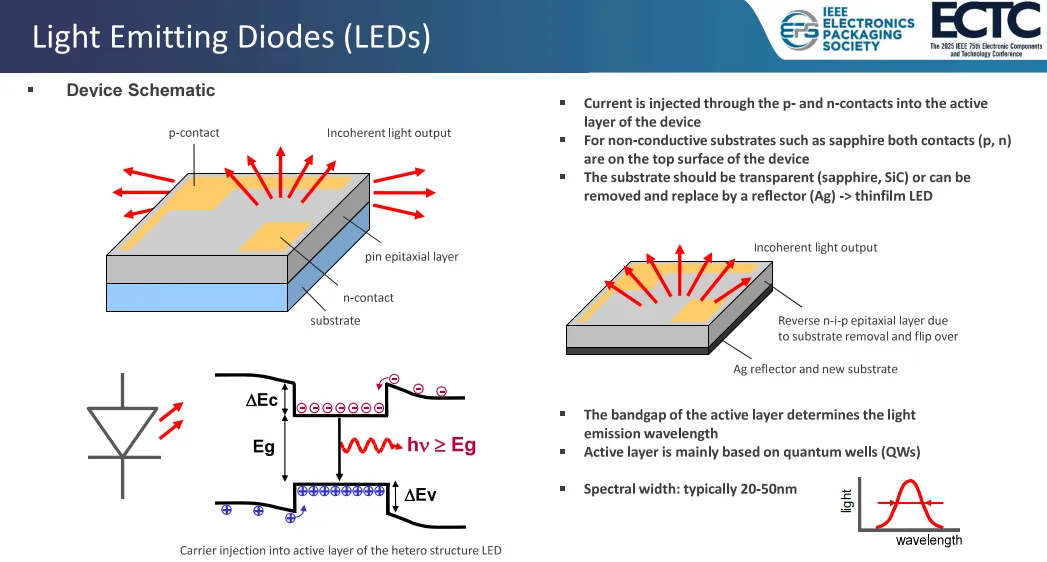

报告用了大量篇幅介绍光源技术。

因为:所有光通信系统的起点都是激光器。

当前主流技术包括:

EEL(Edge Emitting Laser)边发射激光器

特点:

  • 高功率
  • 长距离通信

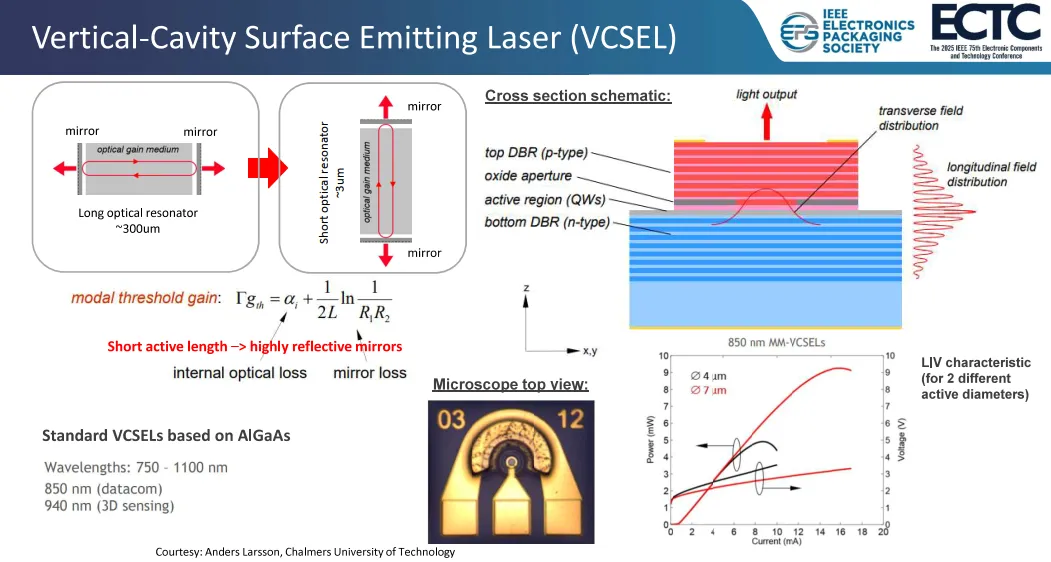

VCSEL 垂直腔面发射激光器

特点:

  • 成本低
  • 易测试
  • 易阵列化

广泛应用于:

  • 数据通信
  • 3D感知
  • Face ID

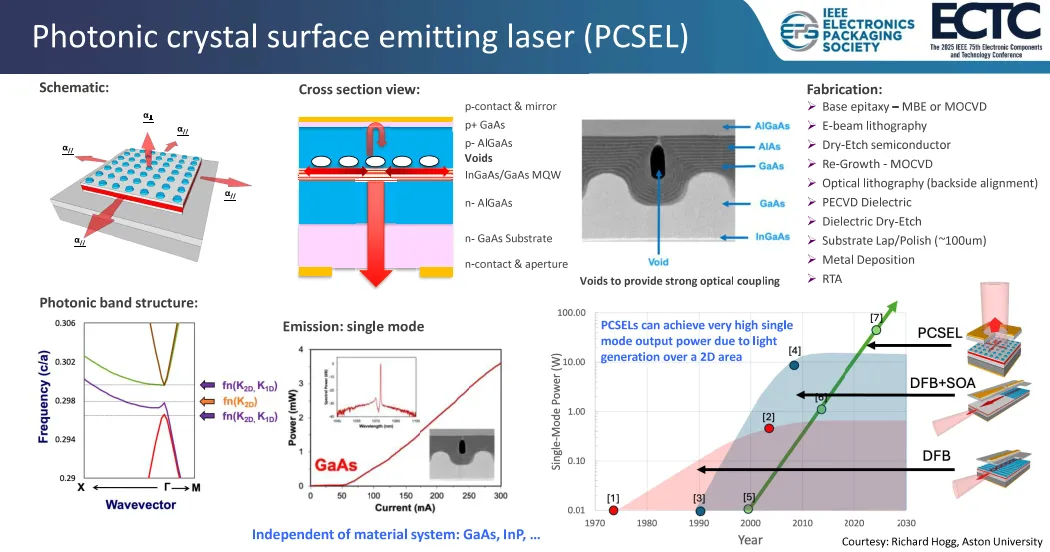

PCSEL 光子晶体表面发射激光器

特点:

  • 超高功率
  • 单模输出
  • 高方向性

被认为是下一代高功率光源的重要方向。

五、VCSEL成为数据中心与传感领域的重要平台

报告特别强调:VCSEL已经成为当前最成熟的光源技术之一。

其优势包括:

  • 低功耗
  • 高可靠性
  • 易于大规模制造
  • 易于二维阵列集成

应用场景包括:

数据中心 短距离高速光互连

手机 Face ID

汽车 LiDAR

AR/VR 3D深度感知

报告指出:850nm与940nm VCSEL产业链已经进入成熟量产阶段。

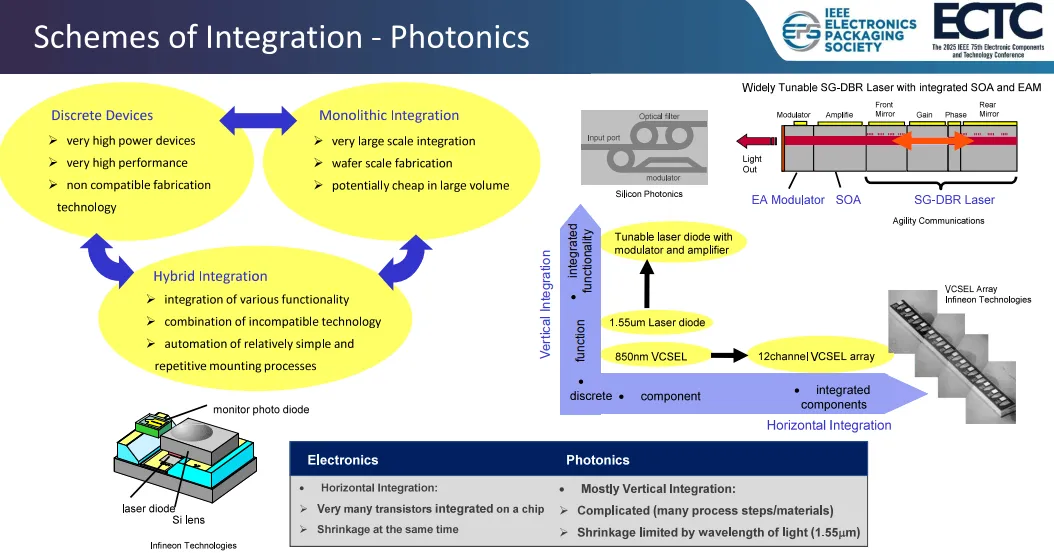

六、硅光子正在重塑未来通信架构

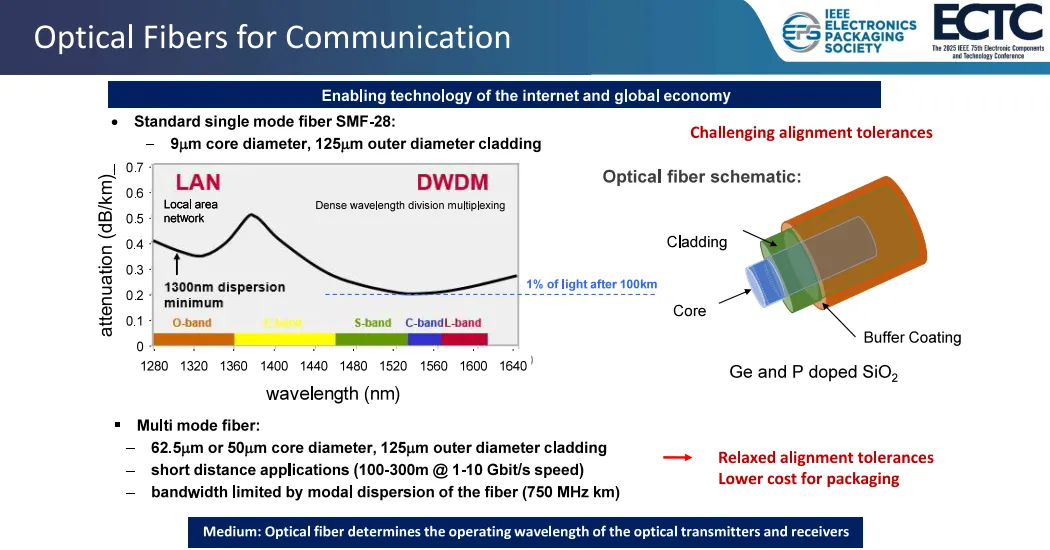

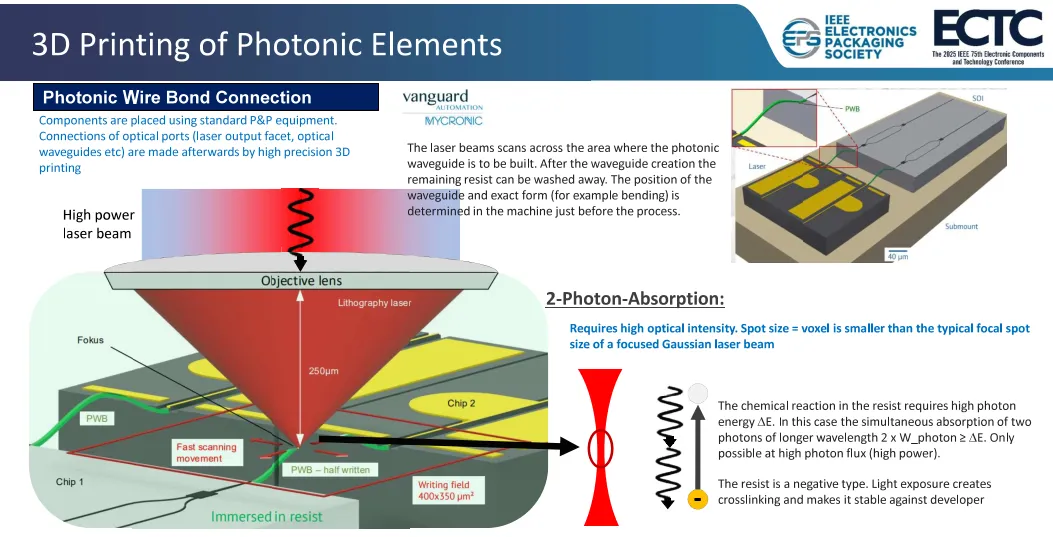

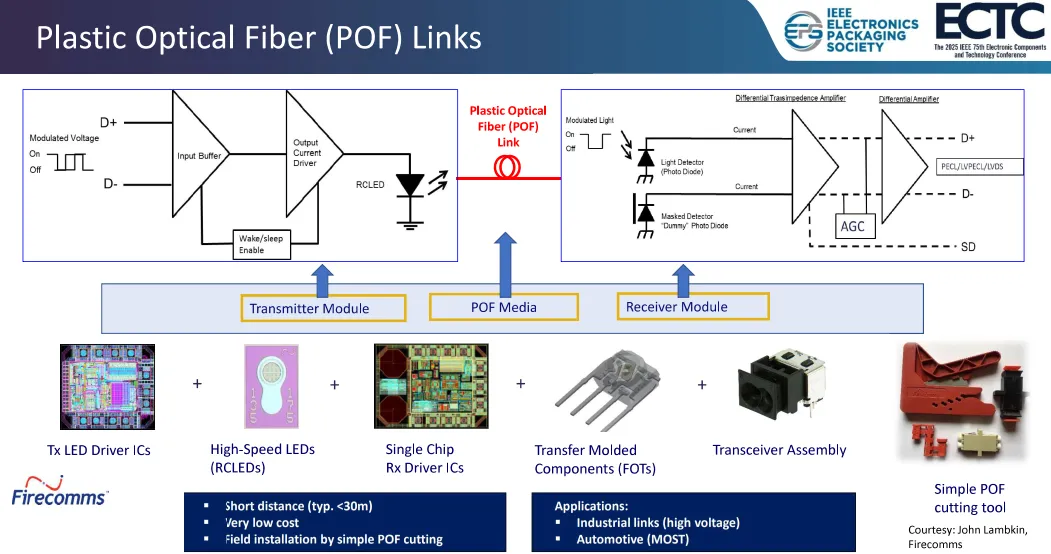

报告进一步讨论了:光波导、光纤、光耦合、集成光路等核心技术。

其背后的核心趋势是:光学功能正在向芯片内部集成。

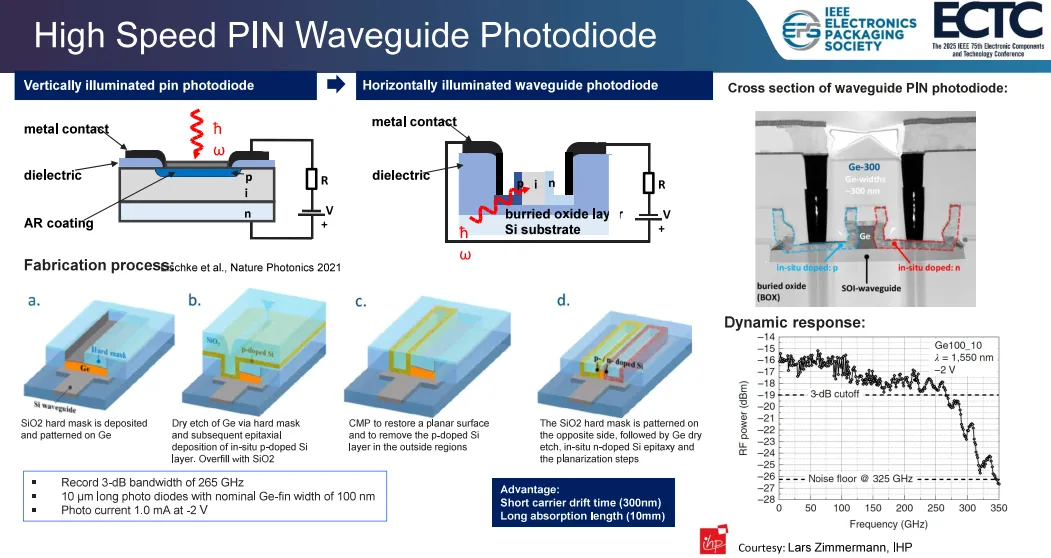

过去:激光器、调制器、波导、探测器往往是独立器件。

未来:这些功能将逐步集成到同一个平台。

即:Photonic Integrated Circuit(PIC)光子集成电路。

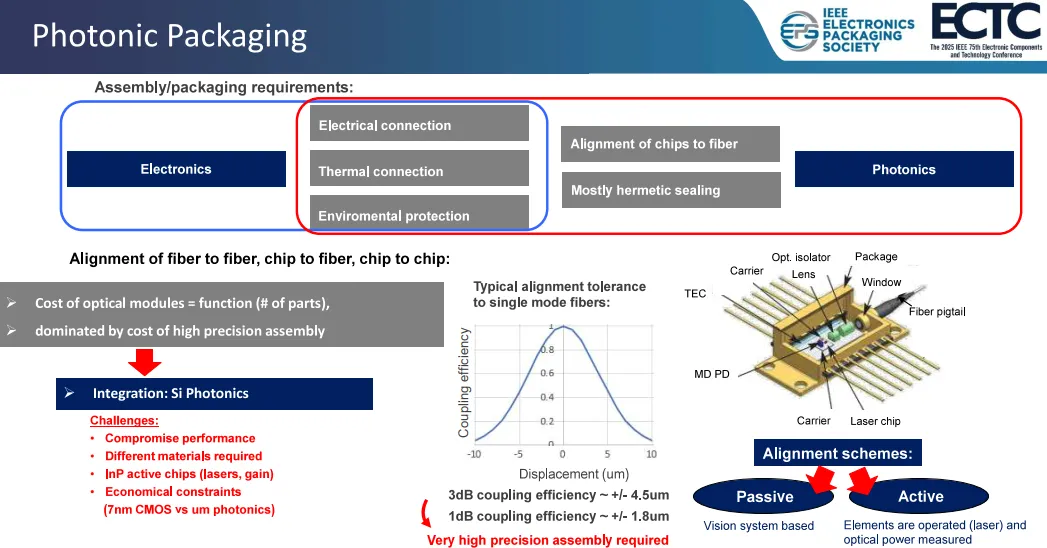

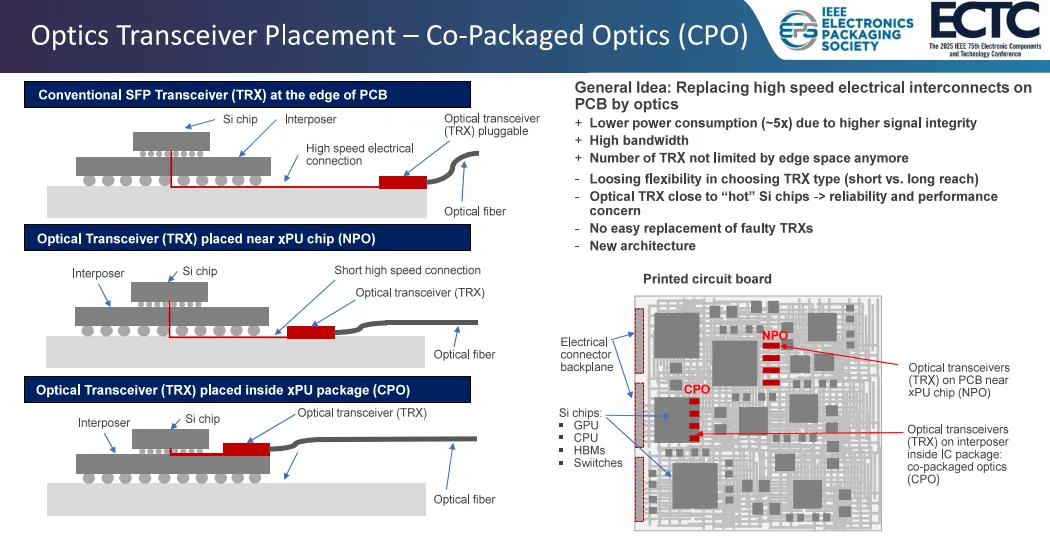

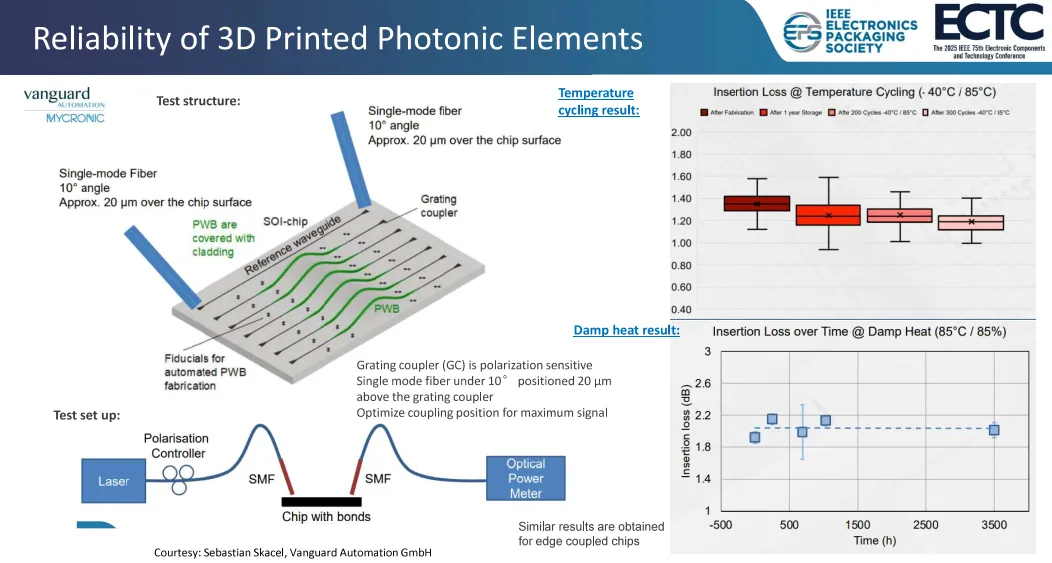

七、下一代竞争核心不再只是器件,而是封装

报告认为:光器件性能提升已经越来越困难。

未来决定产业竞争力的关键是:

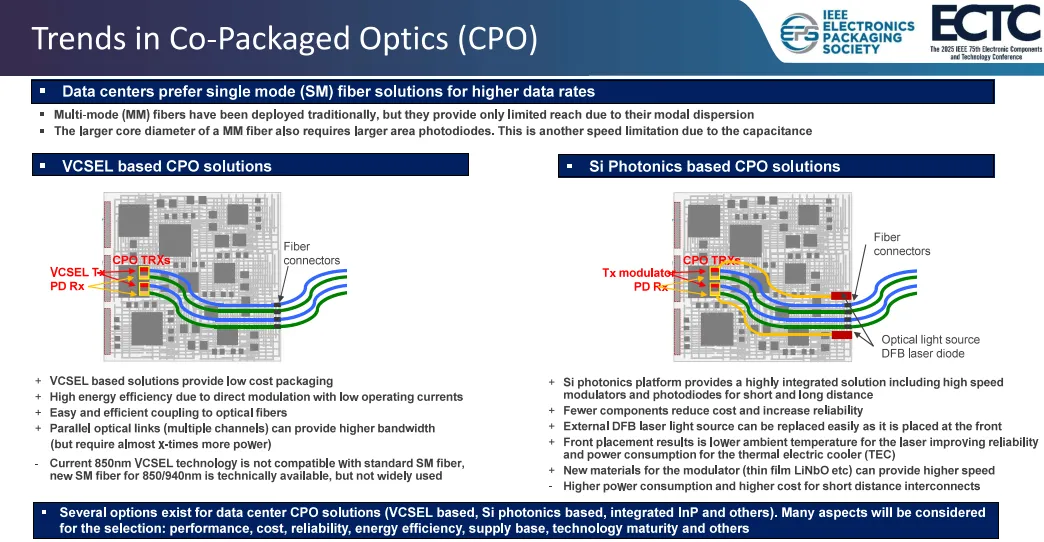

光电共封装(Co-Packaged Optics)CPO

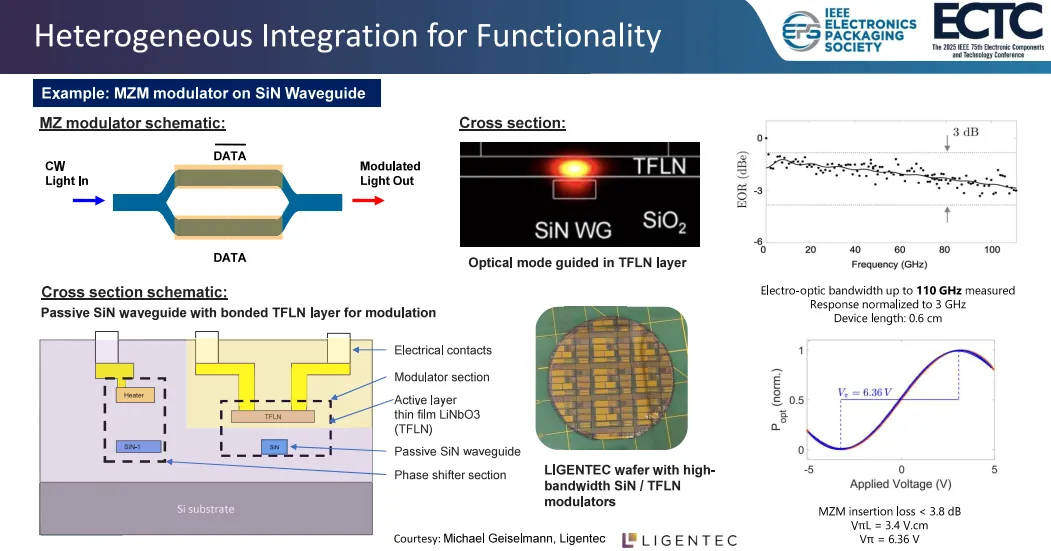

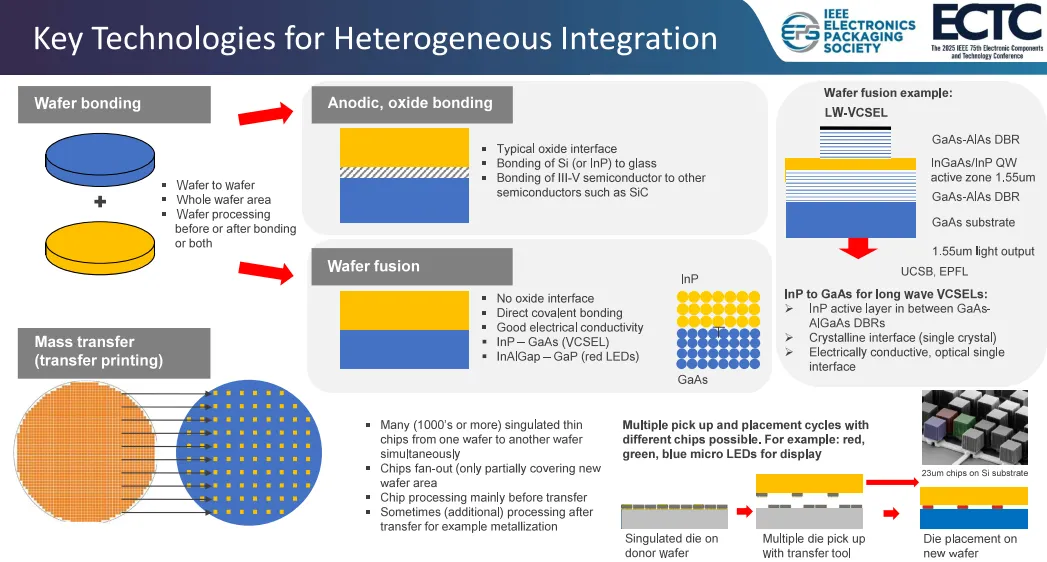

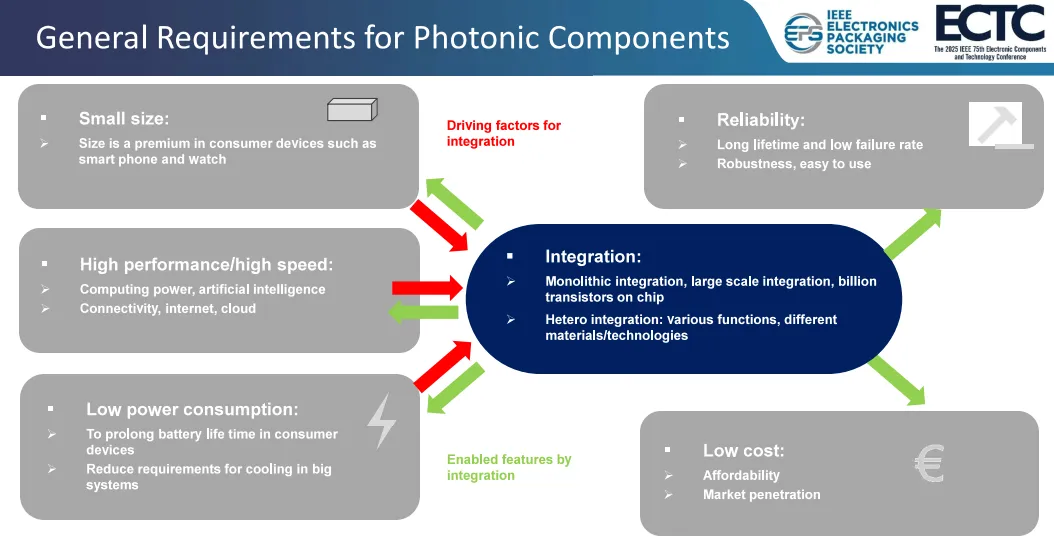

异构集成 Heterogeneous Integration

Chiplet Hybrid Bonding 光电协同封装

因为:激光器、驱动芯片、DSP和交换芯片需要越来越紧密地集成。

未来:封装将成为光通信产业最大的创新来源之一。

八、AI将推动硅光进入全面爆发阶段

报告最后给出的核心判断非常明确:

过去推动光通信发展的主要动力是:

  • 电信网络
  • 云计算

未来最大的驱动力将变成:

AI训练集群

AI数据中心

高性能计算(HPC)

因为AI正在创造前所未有的数据流量需求。

因此:未来几年产业发展主线将是:

更高速率 400G → 800G → 1.6T → 3.2T

更高集成度 PIC、CPO、光电融合

更低功耗 每比特能耗持续下降

最终目标是:让光子技术像今天的CMOS一样成为基础平台。

🏁 小编总结

随着AI数据中心和高性能计算推动数据流量爆发增长,传统电子互连正逐渐逼近物理极限,光子技术将从通信工具升级为数字基础设施;而激光器、VCSEL、硅光子集成电路(PIC)、光电共封装(CPO)、异构集成与先进封装,将共同构成下一代AI算力网络和光互连时代的核心技术底座。
