导读：一直以来，开发复合材料气体传感器往往依赖“炼丹”般的盲目试错。本文创造性地引入多任务深度学习与可解释人工智能技术，量化揭示了材料配比重塑气体识别性能的底层物理机制，为智能传感器的精准设计开辟了全新路径！

00 文献速览 📑

标题：从经验比例调谐到机理洞察：通过可解释机器学习解码NiO-ZnO异质结在气体传感中的作用 (原题：From Empirical Ratio Tuning to Mechanistic Insight: Decoding NiO-ZnO Heterojunction Effects in Gas Sensing via Explainable Machine Learning)
作者：Haixia Mei, Jingyi Peng, Jiaqi Zhu, Tao Wang, Liang Qiao, Bowei Zhang, and Fuzhen Xuan
单位：长春大学、华东理工大学
期刊：ACS Sensors · 2024
DOI：https://doi.org/10.1021/acssensors.6c00675
领域：气体传感 / 可解释AI / 柔性与微电子
一句话：本文提出一种基于多任务深度学习与可解释AI框架的新方法，揭示了NiO-ZnO异质结比例对气敏性能的非线性调控机制，为复合气体传感器提供了告别盲目试错的新设计范式。

01 背景与痛点 🎯

电子鼻（E-noses）作为一种仿生嗅觉系统，在食品安全、工业监控和医疗诊断等领域大放异彩。在众多气体传感器件中，金属氧化物半导体（MOS）因其成本低、结构简单而备受青睐。特别是将P型的NiO与N型的ZnO结合形成 NiO-ZnO异质结，能够显著提升气体的灵敏度和响应速度。

然而，在这个领域里长期存在着两大核心痛点：

配比设计靠“炼丹”：过去的工程师们大多通过经验来回调整材料比例（比如NiO多一点还是ZnO多一点），缺乏对复合比例到底是如何定量影响气体识别行为的系统理解。
AI成了“黑盒子”：虽然深度学习在处理复杂的传感信号时表现极佳，但由于其缺乏解释性，导致算法层面的优化和底层材料的物理设计之间产生了严重的脱节。算法无法告诉材料学家：“你该怎么调控配比才能做得更好”。

02 核心方法/黑科技 🛠️

为了打破上述僵局，研究团队将目光投向了可解释人工智能（XAI）。他们设计并制备了7种具有不同摩尔比的微机电系统（MEMS）级别NiO-ZnO气体传感器，并对其进行深度的交叉验证。

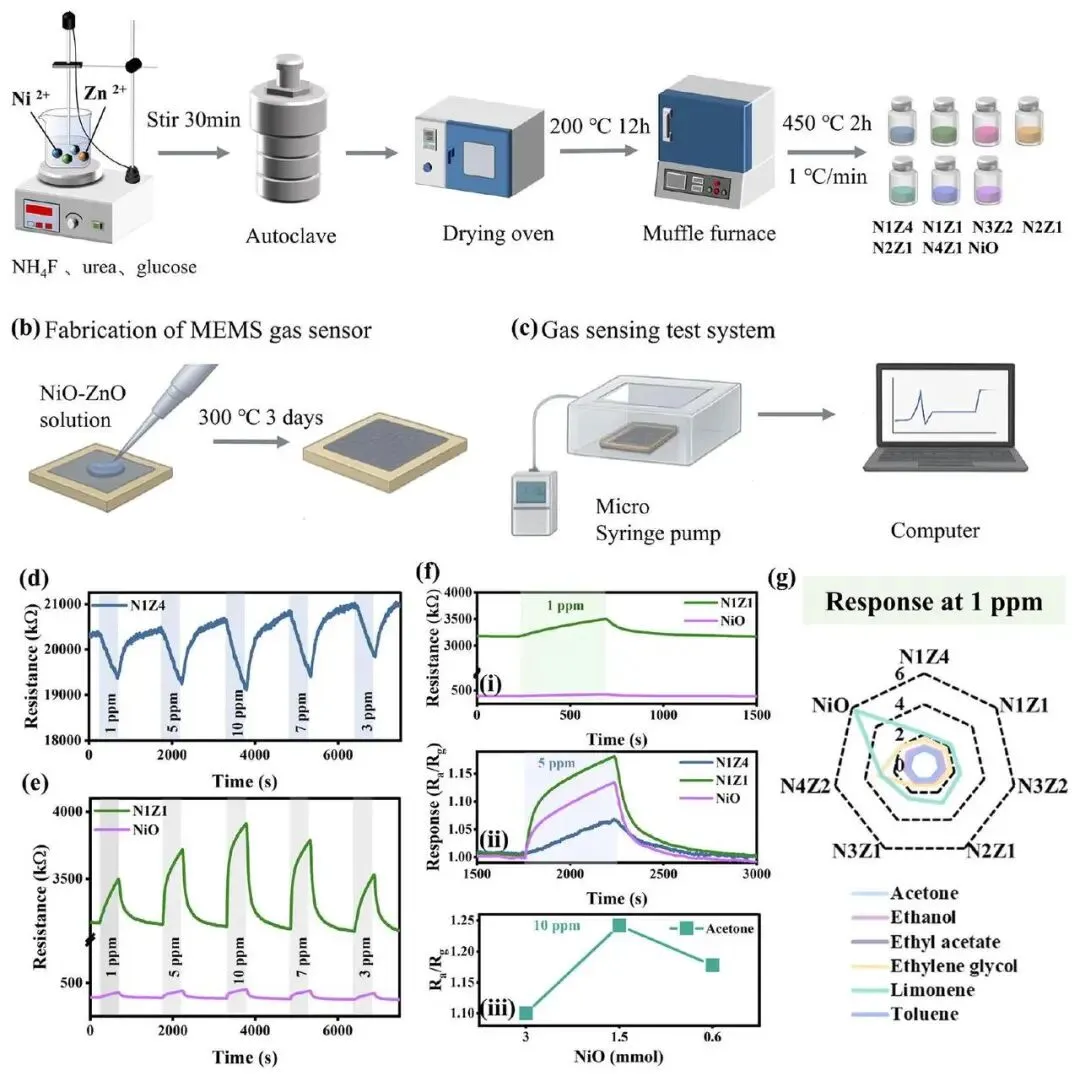

图注：图1展示了NiO-ZnO异质结构的制备流程、MEMS传感器的构建细节以及各种比例传感器在不同VOC气体下的响应特性雷达图

黑科技一：双分支多任务深度学习架构团队模仿人类嗅觉系统的多通道感知机制，构建了一个深度学习网络。它不仅能通过分类分支识别气体种类（如丙酮、乙醇、甲苯等），还能通过回归分支同步预测气体的具体浓度。这种统一框架极大地提升了系统的智能化水平。

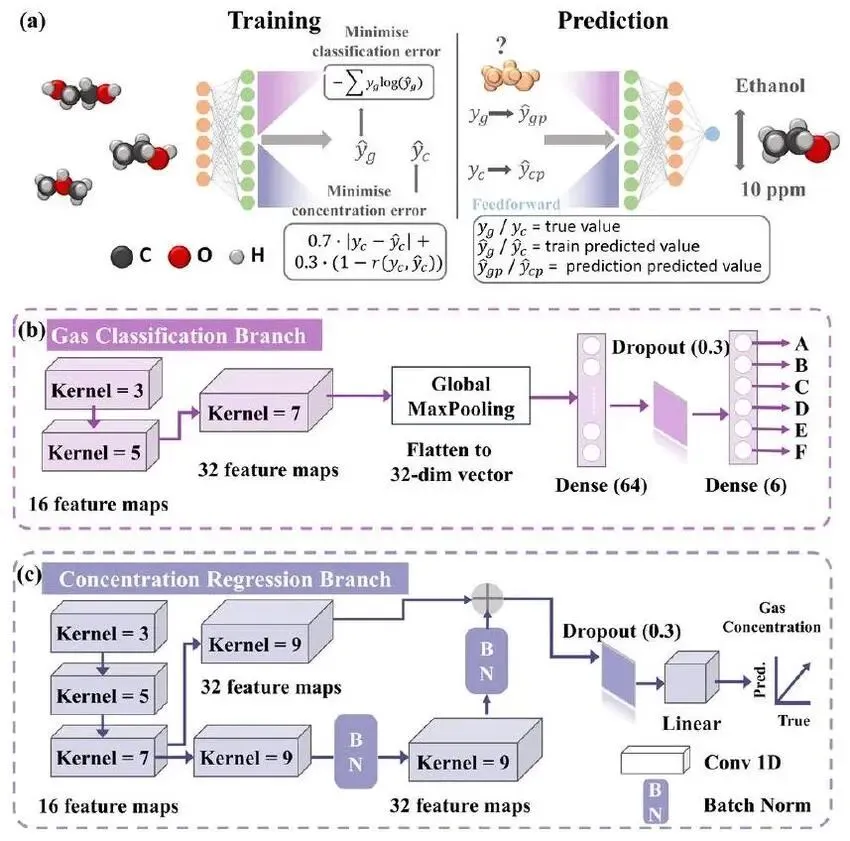

图注：图2是用于气体分类与浓度预测的双分支多任务深度学习模型整体架构

黑科技二：可解释AI（SHAP）揭示物理机制研究并没有止步于模型的高准确率，而是引入了SHAP分析与特征交互网络。通过给每一个数据特征“算贡献”，直接量化了响应强度、动态时间等特征对最终AI决策的权重。结合材料的物理化学属性，研究人员直接打通了“材料成分-响应特征-气体识别”之间的内在关联。

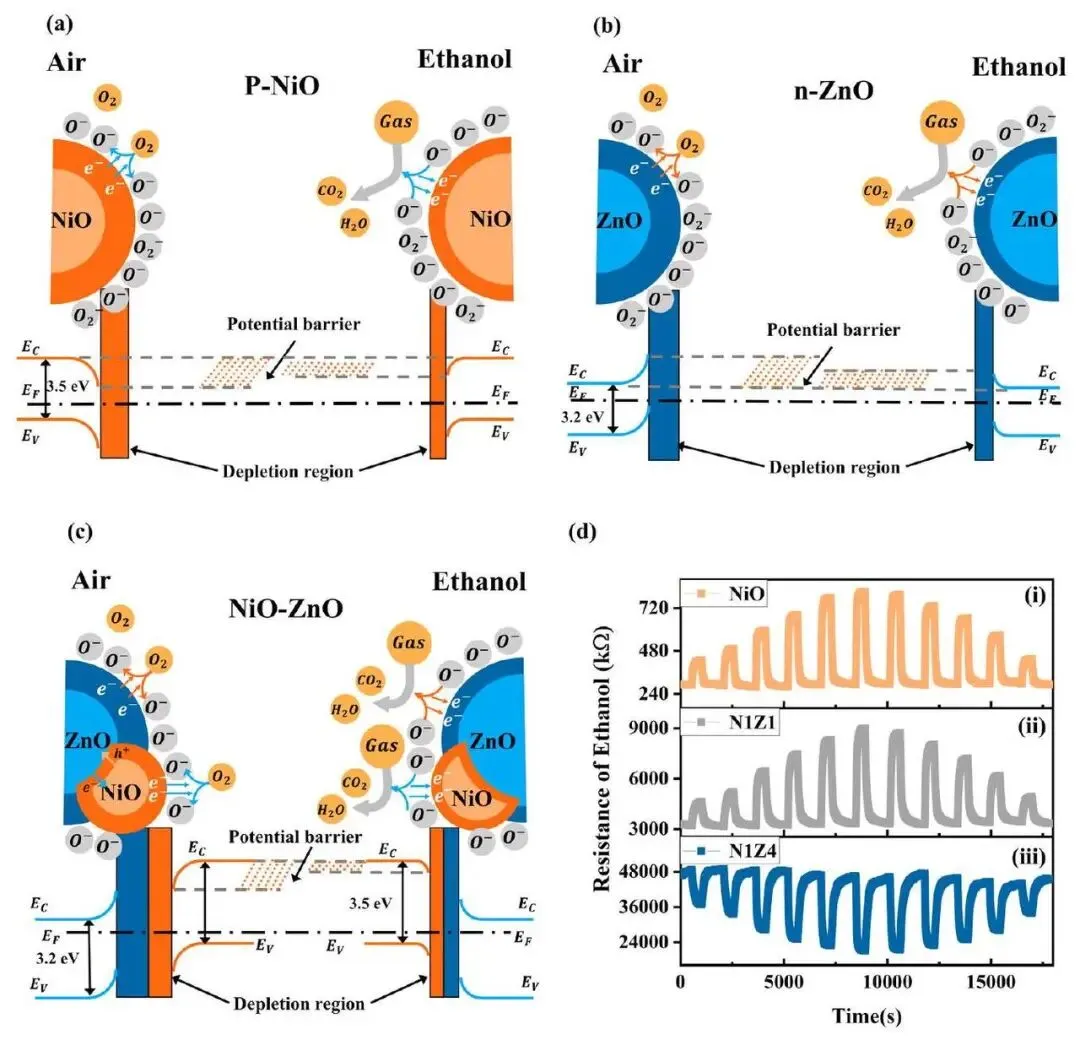

图注：图6形象地揭示了纯NiO、纯ZnO及其复合物在空气与乙醇气氛中的微观电荷转移与能带弯曲气敏响应机制

03 实验效果展示 📊

实验不仅对6种常见的挥发性有机化合物（VOCs）进行了测试，还通过极其严格的交叉验证和长达数月的长期稳定性测试证明了这套方案的优越性。

非单调的性能突变：配比决定成败研究发现，传感器的综合性能对NiO-ZnO的比例有着强烈的非线性依赖。单纯增加某一种成分并不能一直带来性能提升。数据显示，当NiO占比达到约0.75（即N3Z1传感器）时，传感器在气体分类准确率和浓度回归（R平方大于0.99）任务上均取得了最强的综合性能。

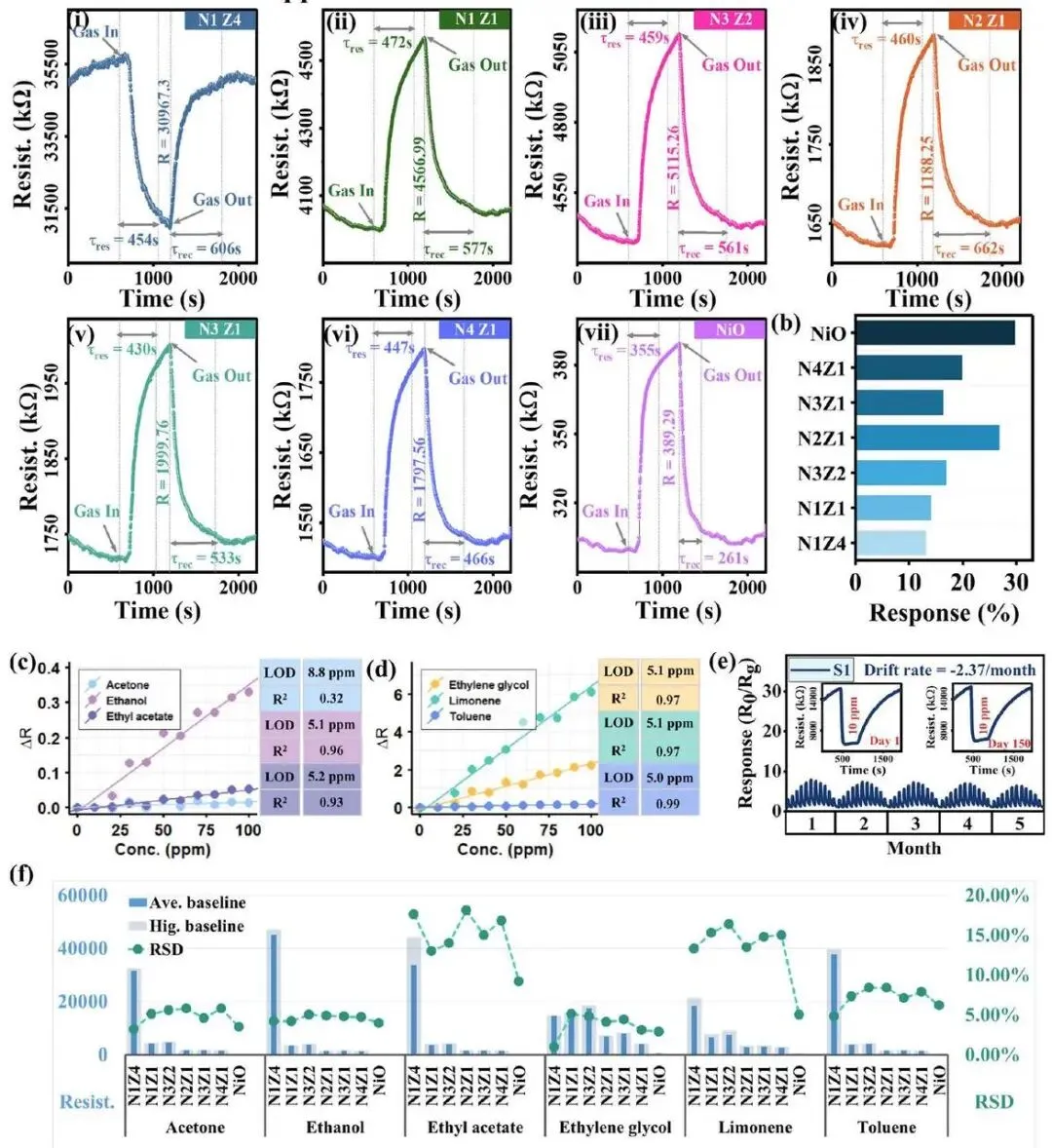

图注：图3横向对比了不同比例传感器在动态响应、浓度线性拟合以及长达5个月周期内的稳定性表现

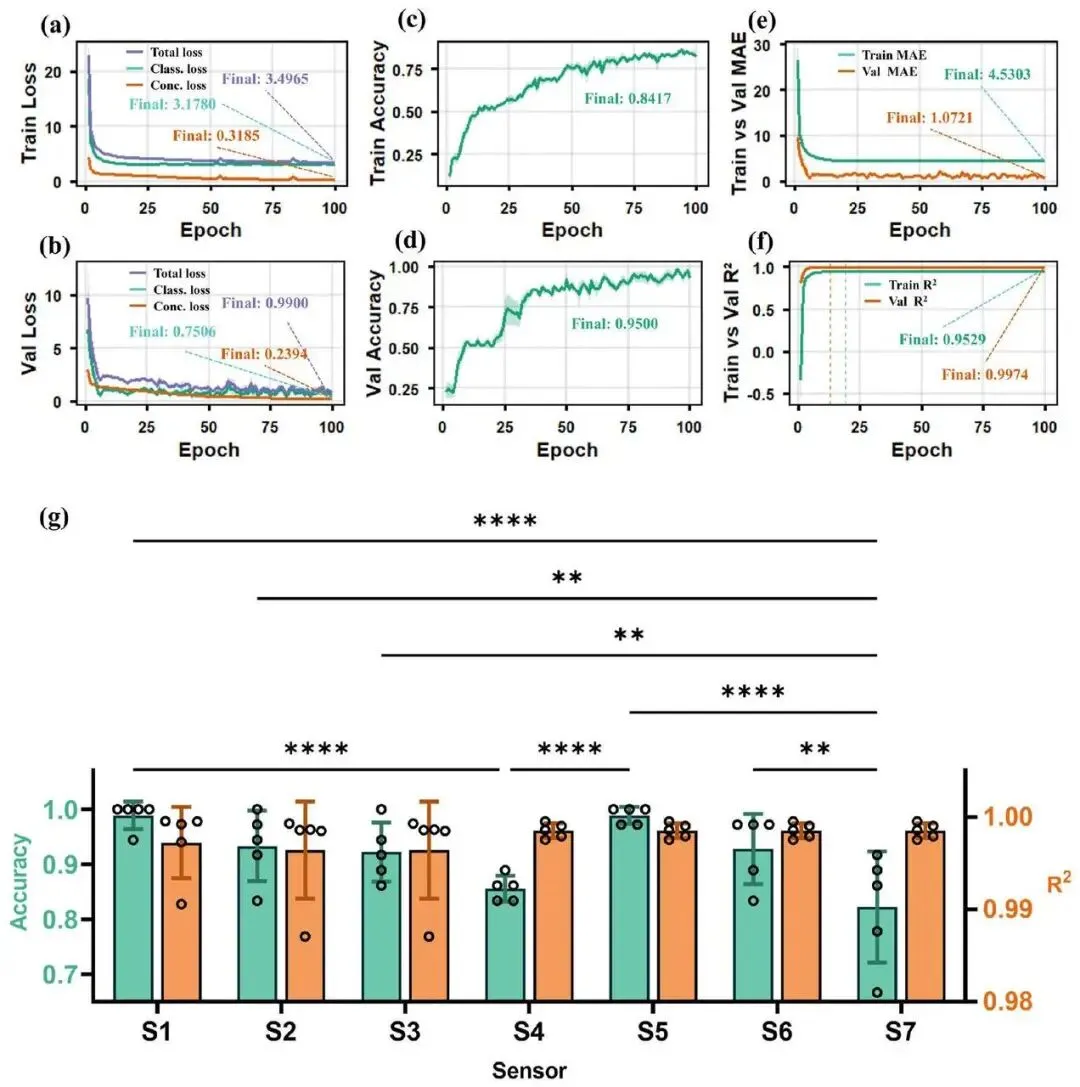

图注：图4展现了多任务模型优异的收敛性，并直观对比了7个不同配比传感器的分类准确率与回归性能，凸显出特定比例下的压倒性优势

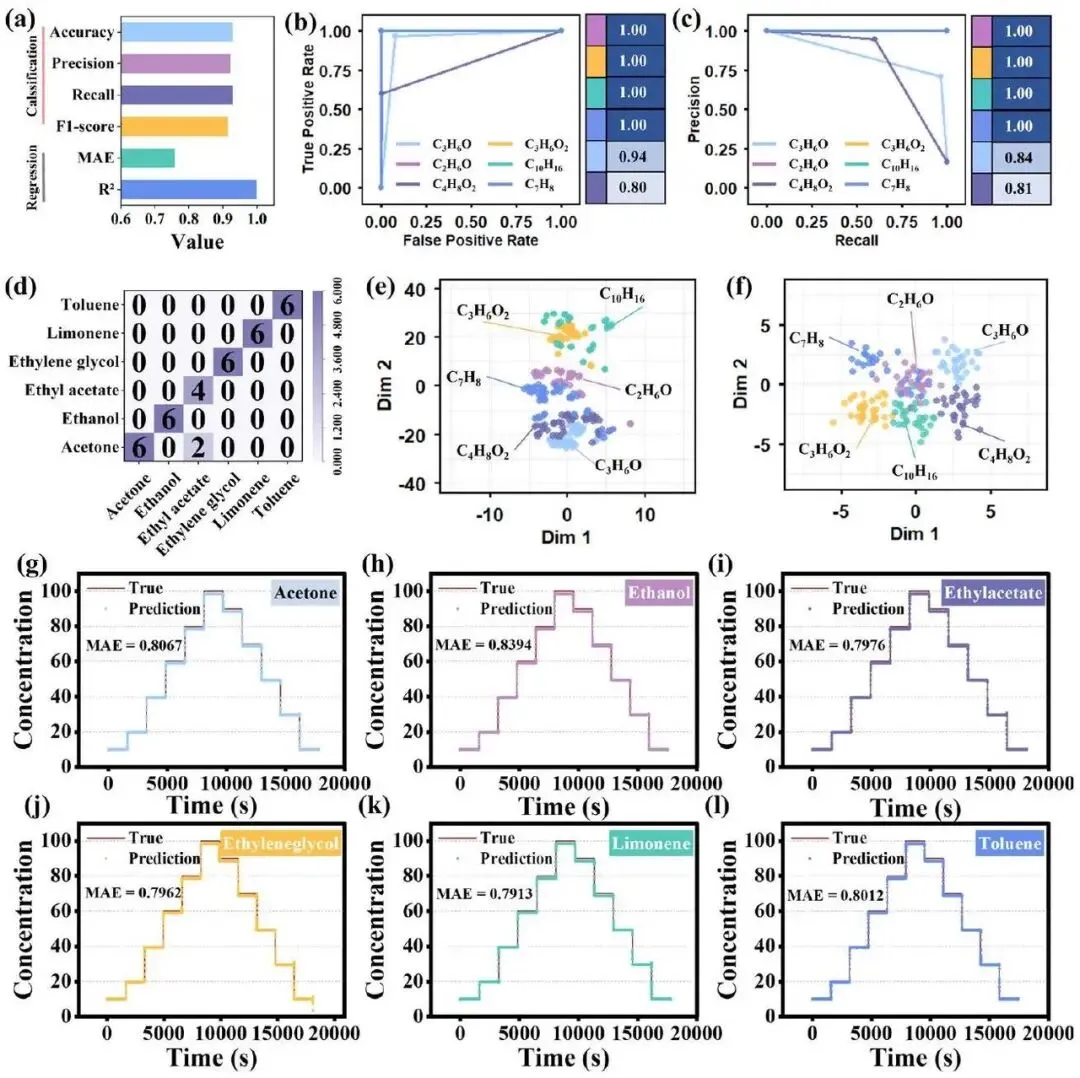

图注：图5基于代表性传感器评估了模型的ROC曲线、混淆矩阵以及在10至100ppm浓度区间内的精准预测跟踪能力

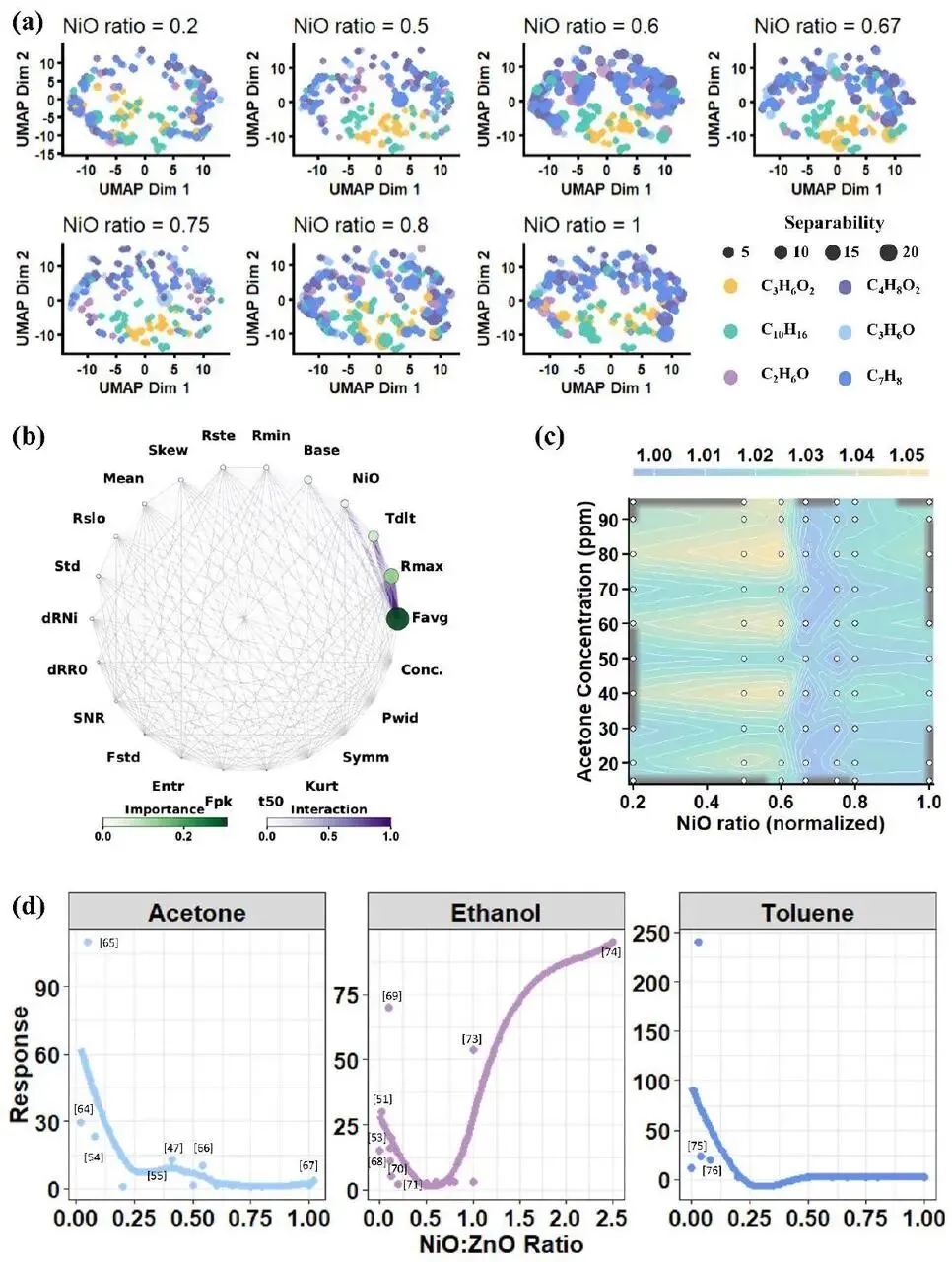

可解释维度的震撼发现那么，为什么0.75左右的比例最好？UMAP可视化降维分析给出了直观答案：在这个最佳比例区间内（0.6至0.8），材料所激发的特征在数据空间内形成了“类内最紧凑、类间最清晰”的几何分布。此外，SHAP交互网络明确指出：平均响应和最大响应是模型最看重的核心特征。材料比例的改变正是通过重塑这几个关键特征，从根本上决定了气体的可分离度。
