夜雨聆风源码加更04_CONNECT、PING、DISCONNECT 会话生命周期
[!abstract] 这一篇完整公开 MQTT 会话建立、CONNACK 处理、心跳和断开的代码。它对应工业现场最常见的连不上、心跳超时和断线重连问题。
适合谁收藏
正在对照 CONNECT/CONNACK 十六进制报文和 ST 代码的读者。 需要排查 KeepAlive、PINGRESP 和 DISCONNECT 收口的工程师。 想看 MQTT 3.1.1/5.0 版本边界如何落到变量的人。
本篇核心图

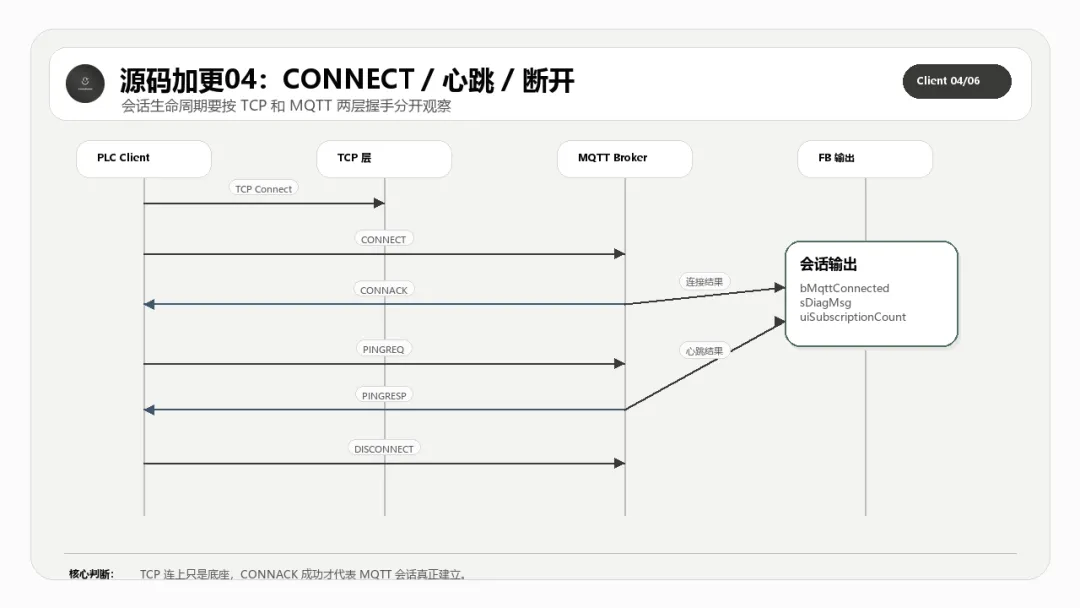

读图重点：先看源码对象之间的职责边界，再看数据、状态和错误如何沿着调用链流动。源码加更不是把文件名列出来，而是把完整代码、工程意图和验证口径一起讲清楚。
先给结论
会话生命周期只有三件事：正确建立、持续保活、明确断开。任何一步含糊，现场就会把错误统一叫成“掉线”。
从理论到代码实现链路
MQTT 标准给的是报文类型、固定头、可变头、载荷、QoS 交互和会话语义；PLC 工程真正要解决的是周期扫描、缓冲区长度、错误锁存、在线变量、连接重入和现场可诊断性。
所以这套开源实现不能只按协议章节拆，也不能只按文件名拆。正确读法是把标准约束翻译成程序对象：入口程序负责给命令和观测点，GVL 和 DUT 定义容量与数据模型，主功能块负责调度状态机，构建方法负责出站报文，处理方法负责入站报文，辅助方法负责长度、队列、事务、主题和诊断边界。
本篇完整公开 CONNECT、PINGREQ、DISCONNECT 构建和 CONNACK/PINGRESP 处理方法。
再往下一层看，这里其实有两条线同时存在。第一条是协议线：固定头、Remaining Length、PacketId、QoS、Topic、Payload 和 Reason Code 必须能按 MQTT 规则组合起来。第二条是 PLC 工程线：每个周期只能推进有限步骤，所有中间状态都要能被在线变量观察，所有错误都要能被锁存并归类，所有缓冲区长度都要在写入前被检查。
这就是源码加更必须完整公开的原因。只给几段核心片段，读者最多能看懂某个判断；把完整对象放出来，读者才能看到对象之间如何传递状态、长度、错误和诊断信息。完整源码讲解不是为了堆代码，而是为了让读者能从标准约束一路追到可运行的 ST 对象，再从现场现象反向定位到具体边界。
本篇公开的完整源码范围
M_BuildConnectPacket.st | ||
M_BuildPingReqPacket.st | ||
M_BuildDisconnectPacket.st | ||
M_HandleConnAck.st | ||
M_HandlePingResp.st |
怎么读这些源码
第一遍只看对象职责：这个文件解决哪一层问题，是入口、模型、状态、构建、接收、事务，还是诊断。
第二遍看边界变量：长度、索引、PacketId、QoS、状态枚举、错误码、缓冲区水位和在线观测量。PLC 通信代码最怕的是“能跑但不可诊断”，所以每个关键对象都要问一句：现场出问题时，我能不能从它留下的变量看出原因。
第三遍再看具体语句。源码全部公开，不等于读者要从第一行顺序读到最后一行。更稳的方式是用图和表先建立地图，再回到完整代码里确认每个边界确实落地。
工程验证路径
验证时依次看 CONNECT 报文长度、CONNACK 返回码、心跳周期和断开状态是否收口。
本篇完整开源代码
完整代码 1：M_BuildConnectPacket.st
这一段完整公开 M_BuildConnectPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。
/// =======================================================================/// 名称 : M_BuildConnectPacket/// 功能 : 构建 CONNECT 发送报文/// 说明 : 按 MQTT 3.1.1/5.0 规则组装 CONNECT 报文并写入发送缓冲区。/// 编程人员 : ControlRookie/// 时间 : 2026-05-05/// 版本 : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_BuildConnectPacket : BOOLVARuiPos : UINT := 0; // 当前写入发送缓冲区的位置偏移[byte]uiVarHeaderLen : UINT; // CONNECT 可变报头总长度[byte]uiPayloadLen : UINT; // CONNECT 载荷总长度[byte]uiRemainingLen : UINT; // 写入固定报头中的 Remaining Length 值[byte]uiPropsLen : UINT; // MQTT 5.0 CONNECT 属性区总长度[byte]i : DINT; // 清空发送缓冲区时使用的循环索引byConnectFlags : BYTE; // 即将写入 CONNECT 报文的连接标志字节uiTopicAliasMax : UINT; // 客户端告诉 Broker“我最多能接收多少个主题别名编号”END_VAR// === IMPLEMENTATION ===// BUG-10: 缓冲区溢出保护IF SIZEOF(aTxBuf) < 256 THENM_BuildConnectPacket := FALSE;RETURN;END_IFIF (sPassword <> '') AND (sUsername = '') THENM_SetError(uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),sMessage := 'Password requires username');M_BuildConnectPacket := FALSE;RETURN;END_IFIF (NOT bWillFlag) AND ((sWillTopic <> '') OR (sWillMessage <> '')) THENM_SetError(uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),sMessage := 'Will fields require Will Flag');M_BuildConnectPacket := FALSE;RETURN;END_IFIF (bWillRetain OR (eWillQoS <> E_MqttQoS.byQoS0)) AND (NOT bWillFlag) THENM_SetError(uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),sMessage := 'Invalid will flag combination');M_BuildConnectPacket := FALSE;RETURN;END_IFIF bWillFlag AND (sWillTopic = '') THENM_SetError(uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),sMessage := 'Will topic is required');M_BuildConnectPacket := FALSE;RETURN;END_IF// 清空发送缓冲区，避免数据干扰FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DOaTxBuf[i] := 0;END_FOR/// =======================================================================/// 长度计算/// =======================================================================// 可变报头长度: 协议名(6) + 协议版本(1) + 连接标志(1) + 保持连接(2)uiVarHeaderLen := 10;// MQTT 5.0: 连接属性长度uiPropsLen := 0;IF eVersion = E_MqttVersion.byMqttVersion50 THEN// Session Expiry Interval (4字节值 + 1字节标识符)IF udiSessionExpiry > 0 THENuiPropsLen := uiPropsLen + 5;END_IF// Receive Maximum (2字节值 + 1字节标识符)uiPropsLen := uiPropsLen + 3;// Maximum Packet Size (4字节值 + 1字节标识符)uiPropsLen := uiPropsLen + 5;// Topic Alias Maximum (2字节值 + 1字节标识符)uiPropsLen := uiPropsLen + 3;// Request Problem Information (1字节值 + 1字节标识符)uiPropsLen := uiPropsLen + 2;// Request Response Information (1字节值 + 1字节标识符)IF bRequestResponseInfo THENuiPropsLen := uiPropsLen + 2;END_IF// 属性长度字段的编码长度IF uiPropsLen < 128 THENuiVarHeaderLen := uiVarHeaderLen + 1 + uiPropsLen; //1字节属性长度ELSEuiVarHeaderLen := uiVarHeaderLen + 2 + uiPropsLen; //2字节属性长度END_IFEND_IF// 计算 CONNECT 载荷总长度uiPayloadLen := TO_UINT(2 + LEN(sClientID)); //Client IDIF sUsername <> '' THENuiPayloadLen := uiPayloadLen + TO_UINT(2 + LEN(sUsername));END_IFIF sPassword <> '' THENuiPayloadLen := uiPayloadLen + TO_UINT(2 + LEN(sPassword));END_IFIF bWillFlag THENIF eVersion = E_MqttVersion.byMqttVersion50 THENuiPayloadLen := uiPayloadLen + 1;END_IFuiPayloadLen := uiPayloadLen + TO_UINT(2 + LEN(sWillTopic) + 2 + LEN(sWillMessage));END_IFIF uiReceiveMax = 0 THENM_SetError(uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),sMessage := 'Receive Maximum must not be zero');M_BuildConnectPacket := FALSE;RETURN;END_IFIF udMaxPacketSize = 0 THENM_SetError(uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),sMessage := 'Maximum Packet Size must not be zero');M_BuildConnectPacket := FALSE;RETURN;END_IF// 计算 Remaining Length 值uiRemainingLen := uiVarHeaderLen + uiPayloadLen;// 缓冲区长度检查IF uiRemainingLen + 5 > SIZEOF(aTxBuf) THENM_BuildConnectPacket := FALSE;RETURN;END_IF/// =======================================================================/// 创建报文/// =======================================================================uiPos := 0;// ****************** 固定报文头 = 报文类型 + Remaining Length ******************// 报文类型aTxBuf[0] := E_MqttPacketType.byConnect;uiPos := uiPos + 1;// Remaining Length 值uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));// ****************** 可变报文头 = 协议名(6) + 协议版本(1) + 连接标志(1) + 保持连接(2) ******************// 协议名："MQTT"aTxBuf[uiPos] := 0; //长度高字节MSBuiPos := uiPos + 1;aTxBuf[uiPos] := 4; //长度低字节LSBuiPos := uiPos + 1;aTxBuf[uiPos] := 77; // 'M'uiPos := uiPos + 1;aTxBuf[uiPos] := 81; // 'Q'uiPos := uiPos + 1;aTxBuf[uiPos] := 84; // 'T'uiPos := uiPos + 1;aTxBuf[uiPos] := 84; // 'T'uiPos := uiPos + 1;// 协议版本（根据eVersion选择）IF eVersion = E_MqttVersion.byMqttVersion50 THENaTxBuf[uiPos] := 5; //MQTT 5.0ELSEaTxBuf[uiPos] := 4; //MQTT 3.1.1END_IFuiPos := uiPos + 1;// 连接标志byConnectFlags :=(BOOL_TO_BYTE(FALSE) * 1) OR //Bit 0: Reserved。服务端必须验证保留标志位是否为0(BOOL_TO_BYTE(bCleanSession) * 2) OR //Bit 1: Clean Session(BOOL_TO_BYTE(bWillFlag AND sWillTopic <> '') * 4) OR //Bit 2: Will Flag(BOOL_TO_BYTE(eWillQoS = 1 OR eWillQoS = 3) * 8) OR //Bit 3: Will QoS低位(BOOL_TO_BYTE(eWillQoS = 2 OR eWillQoS = 3) * 16) OR //Bit 4: Will QoS高位(BOOL_TO_BYTE(bWillFlag AND bWillRetain) * 32) OR //Bit 5: Will Retain(BOOL_TO_BYTE(sPassword <> '') * 64) OR //Bit 6: Password Flag(BOOL_TO_BYTE(sUsername <> '') * 128); //Bit 7: Username FlagaTxBuf[uiPos] := byConnectFlags;uiPos := uiPos + 1;// 保持连接aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiKeepAlive, 8)); //KeepAlive高字节uiPos := uiPos + 1;aTxBuf[uiPos] := UINT_TO_BYTE(uiKeepAlive AND 16#FF); //KeepAlive低字节uiPos := uiPos + 1;// ****************** MQTT 5.0: 连接属性 ******************IF eVersion = E_MqttVersion.byMqttVersion50 THEN// 属性长度（可变字节编码）IF uiPropsLen < 128 THENaTxBuf[uiPos] := TO_BYTE(uiPropsLen);uiPos := uiPos + 1;ELSEaTxBuf[uiPos] := TO_BYTE((uiPropsLen / 128) OR 16#80);uiPos := uiPos + 1;aTxBuf[uiPos] := TO_BYTE(uiPropsLen MOD 128);uiPos := uiPos + 1;END_IF// Session Expiry IntervalIF udiSessionExpiry > 0 THENaTxBuf[uiPos] := GVL_Mqtt.cnPropSessionExpiry; uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udiSessionExpiry, 24) AND 16#FF); uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udiSessionExpiry, 16) AND 16#FF); uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udiSessionExpiry, 8) AND 16#FF); uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(udiSessionExpiry AND 16#FF); uiPos := uiPos + 1;END_IF// Receive MaximumaTxBuf[uiPos] := GVL_Mqtt.cnPropReceiveMaximum; uiPos := uiPos + 1;aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiReceiveMax, 8)); uiPos := uiPos + 1;aTxBuf[uiPos] := UINT_TO_BYTE(uiReceiveMax AND 16#FF); uiPos := uiPos + 1;// Maximum Packet SizeaTxBuf[uiPos] := GVL_Mqtt.cnPropMaxPacketSize; uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udMaxPacketSize, 24) AND 16#FF); uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udMaxPacketSize, 16) AND 16#FF); uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udMaxPacketSize, 8) AND 16#FF); uiPos := uiPos + 1;aTxBuf[uiPos] := UDINT_TO_BYTE(udMaxPacketSize AND 16#FF); uiPos := uiPos + 1;// Topic Alias MaximumuiTopicAliasMax := GVL_Mqtt.cnMaxTopicAlias;aTxBuf[uiPos] := GVL_Mqtt.cnPropTopicAliasMax; uiPos := uiPos + 1;aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiTopicAliasMax, 8)); uiPos := uiPos + 1;aTxBuf[uiPos] := UINT_TO_BYTE(uiTopicAliasMax AND 16#FF); uiPos := uiPos + 1;// Request Problem InformationaTxBuf[uiPos] := GVL_Mqtt.cnPropRequestProblemInfo; uiPos := uiPos + 1;aTxBuf[uiPos] := BOOL_TO_BYTE(bRequestProblemInfo); uiPos := uiPos + 1;// Request Response InformationIF bRequestResponseInfo THENaTxBuf[uiPos] := GVL_Mqtt.cnPropRequestResponseInfo; uiPos := uiPos + 1;aTxBuf[uiPos] := 1; uiPos := uiPos + 1;END_IFEND_IF// ****************** 载荷 = 客户端标识符 + 遗嘱主题 + 遗嘱消息 + 用户名 + 密码 ******************// 客户端标识符uiPos := uiPos + M_AppendString(sClientID, ADR(aTxBuf[uiPos]));// 遗嘱主题 + 遗嘱消息IF bWillFlag THENIF eVersion = E_MqttVersion.byMqttVersion50 THENaTxBuf[uiPos] := 0;uiPos := uiPos + 1;END_IFuiPos := uiPos + M_AppendString(sWillTopic, ADR(aTxBuf[uiPos]));uiPos := uiPos + M_AppendString(sWillMessage, ADR(aTxBuf[uiPos]));END_IF// 用户名IF sUsername <> '' THENuiPos := uiPos + M_AppendString(sUsername, ADR(aTxBuf[uiPos]));END_IF// 密码IF sPassword <> '' THENuiPos := uiPos + M_AppendString(sPassword, ADR(aTxBuf[uiPos]));END_IFuiTxLength := uiPos; //需要发送的报文总字节数M_BuildConnectPacket := TRUE;
完整代码 2：M_BuildPingReqPacket.st
这一段完整公开 M_BuildPingReqPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。
/// =======================================================================/// 名称 : M_BuildPingReqPacket/// 功能 : 构建 PINGREQ 发送报文/// 说明 : 生成 MQTT 心跳请求固定报文头并更新发送长度。/// 编程人员 : ControlRookie/// 时间 : 2026-05-05/// 版本 : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_BuildPingReqPacket : BOOLVARuiPos : UINT := 0; // 当前写入发送缓冲区的位置偏移[byte]i : DINT; // 清空发送缓冲区时使用的循环索引END_VAR// === IMPLEMENTATION ===// BUG-10: 缓冲区溢出保护IF SIZEOF(aTxBuf) < 2 THENM_BuildPingReqPacket := FALSE;RETURN;END_IF// 清空发送缓冲区，避免数据干扰FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DOaTxBuf[i] := 0;END_FOR/// =======================================================================/// 创建报文/// =======================================================================uiPos := 0;// ****************** 固定报文头 = 报文类型 + Remaining Length ******************// 报文类型aTxBuf[0] := E_MqttPacketType.byPingReq;uiPos := uiPos + 1;// Remaining Length: 0aTxBuf[uiPos] := 0;uiPos := uiPos + 1;uiTxLength := uiPos; //需要发送的报文总字节数M_BuildPingReqPacket := TRUE;;
完整代码 3：M_BuildDisconnectPacket.st
这一段完整公开 M_BuildDisconnectPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。
/// =======================================================================/// 名称 : M_BuildDisconnectPacket/// 功能 : 构建 DISCONNECT 发送报文/// 说明 : 根据 MQTT 版本生成断开连接报文并更新发送长度。/// 编程人员 : ControlRookie/// 时间 : 2026-05-05/// 版本 : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_BuildDisconnectPacket : BOOLVARuiPos : UINT := 0; // 当前写入发送缓冲区的位置偏移[byte]uiRemainingLen : UINT; // 写入固定报头中的 Remaining Length 值[byte]i : DINT; // 清空发送缓冲区时使用的循环索引END_VAR// === IMPLEMENTATION ===// BUG-10: 缓冲区溢出保护IF SIZEOF(aTxBuf) < 4 THENM_BuildDisconnectPacket := FALSE;RETURN;END_IF// 清空发送缓冲区，避免数据干扰FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DOaTxBuf[i] := 0;END_FOR/// =======================================================================/// 创建报文/// =======================================================================uiPos := 0;IF eVersion = E_MqttVersion.byMqttVersion50 THEN// MQTT 5.0: DISCONNECT包含Reason Code和属性uiRemainingLen := 2; //Reason Code(1) + 属性长度(1)// 报文类型aTxBuf[0] := E_MqttPacketType.byDisconnect;uiPos := 1;// Remaining Length 值uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));// Reason Code: 0x00 = Normal disconnectionaTxBuf[uiPos] := 16#00;uiPos := uiPos + 1;// 属性长度: 0（无属性）aTxBuf[uiPos] := 0;uiPos := uiPos + 1;ELSE// MQTT 3.1.1: 固定报文头(2字节)aTxBuf[0] := E_MqttPacketType.byDisconnect;// BUG-02修复: 原代码 aTxBuf[0] := 0 覆盖了报文类型，改为 aTxBuf[1] := 0aTxBuf[1] := 0;uiPos := 2;END_IFuiTxLength := uiPos; //需要发送的报文总字节数M_BuildDisconnectPacket := TRUE;;
完整代码 4：M_HandleConnAck.st
这一段完整公开 M_HandleConnAck.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。
/// =======================================================================/// 名称 : M_HandleConnAck/// 功能 : 处理 CONNACK 接收报文/// 说明 : 解析连接确认结果与服务器属性，成功后清除等待确认状态。/// 编程人员 : ControlRookie/// 时间 : 2026-05-05/// 版本 : V1.1/// ======================================================================={attribute 'hide_all_locals'}METHOD M_HandleConnAck : BOOLVARbyReasonCode : BYTE; // CONNACK 原因码byConnAckFlags : BYTE; // CONNACK 标志位uiPropsLen : UINT; // 属性总长度uiPropertyHeaderBytes : UINT; // 解析 CONNACK 属性长度这个 VBI 字段实际消耗的字节数[byte]uiPropsStart : UINT; // 属性起始偏移uiPropsEnd : UINT; // 属性结束偏移uiPos : UINT; // 当前解析偏移byPropId : BYTE; // 当前属性标识符uiLoopGuard : UINT; // 解析属性列表时的循环保护计数器，防止异常报文卡死状态机END_VAR// === IMPLEMENTATION ===/// 先检查当前缓冲区里是否至少有一帧最小 CONNACK，/// 并确认我们现在确实处在“等待 CONNACK”这个会话阶段。IF uiRxLength < 4 THENM_HandleConnAck := FALSE;RETURN;END_IFIF NOT xWaitingForAck OR aRxBuf[0] <> byExpectedMsgType THENM_HandleConnAck := FALSE;RETURN;END_IFbyConnAckFlags := aRxBuf[2];/// CONNACK 标志位除 Session Present 外其余位都必须为 0。IF (byConnAckFlags AND 16#FE) <> 0 THENsDiagMsg := 'Invalid CONNACK flags';M_HandleConnAck := FALSE;RETURN;END_IFIF eVersion = E_MqttVersion.byMqttVersion50 THENbyReasonCode := aRxBuf[3];ELSEbyReasonCode := aRxBuf[3];END_IF/// 原因码非 0 代表建连被拒绝。/// 这里不仅要翻译成可读诊断，还要消费掉当前失败 CONNACK，/// 避免下一次重新连接时又把旧失败报文重复判一次。IF byReasonCode <> 0 THENIF eVersion = E_MqttVersion.byMqttVersion50 THENCASE byReasonCode OFE_MqttReasonCode.byUnsupportedProtocolVersion: sDiagMsg := 'Protocol version not supported';E_MqttReasonCode.byClientIdentifierInvalid: sDiagMsg := 'Client identifier invalid';E_MqttReasonCode.byBadUserNamePassword: sDiagMsg := 'Bad username or password';E_MqttReasonCode.byNotAuthorized: sDiagMsg := 'Not authorized';E_MqttReasonCode.byServerUnavailable: sDiagMsg := 'Server unavailable';E_MqttReasonCode.byServerBusy: sDiagMsg := 'Server busy';E_MqttReasonCode.byBanned: sDiagMsg := 'Banned';E_MqttReasonCode.byServerShuttingDown: sDiagMsg := 'Server shutting down';E_MqttReasonCode.byBadAuthMethod: sDiagMsg := 'Bad authentication method';E_MqttReasonCode.byQuotaExceeded: sDiagMsg := 'Quota exceeded';E_MqttReasonCode.byRetainNotSupported: sDiagMsg := 'Retain not supported';E_MqttReasonCode.byQosNotSupported: sDiagMsg := 'QoS not supported';E_MqttReasonCode.byUseAnotherServer: sDiagMsg := 'Use another server';E_MqttReasonCode.byServerMoved: sDiagMsg := 'Server moved';ELSEsDiagMsg := CONCAT('CONNACK reason code: ', BYTE_TO_STRING(byReasonCode));END_CASEELSECASE byReasonCode OF1: sDiagMsg := 'Unacceptable protocol version';2: sDiagMsg := 'Identifier rejected';3: sDiagMsg := 'Server unavailable';4: sDiagMsg := 'Bad username or password';5: sDiagMsg := 'Not authorized';ELSEsDiagMsg := CONCAT('CONNACK return code: ', BYTE_TO_STRING(byReasonCode));END_CASEEND_IFuiRxLength := 0;xWaitingForAck := FALSE;M_HandleConnAck := FALSE;RETURN;END_IF/// 先把服务端能力恢复到“默认全开”假设，/// 再根据 MQTT 5.0 属性逐项覆盖，这样缺省属性也能得到合理值。uiServerReceiveMax := GVL_Mqtt.cnDefaultReceiveMax;byServerMaxQoS := TO_BYTE(E_MqttQoS.byQoS2);bServerRetainAvailable := TRUE;udServerMaxPacketSize := GVL_Mqtt.cnMaxPacketSize;uiServerTopicAliasMax := 0;uiSendQuota := GVL_Mqtt.cnDefaultReceiveMax;bServerWildcardSubAvail := TRUE;bServerSubIdAvail := TRUE;bServerSharedSubAvail := TRUE;IF eVersion = E_MqttVersion.byMqttVersion50 AND uiRxLength >= 5 THENuiPos := 4;uiPropertyHeaderBytes := M_DecodeRemainingLength(pBuffer := ADR(aRxBuf[uiPos]), uiLength => uiPropsLen);IF uiPropertyHeaderBytes = 0 THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + uiPropertyHeaderBytes;uiPropsStart := uiPos;uiPropsEnd := uiPropsStart + uiPropsLen;IF uiPropsEnd > uiRxLength THENM_HandleConnAck := FALSE;RETURN;END_IFuiLoopGuard := 0;/// 这里只解析当前客户端已经真正使用的 CONNACK 属性，/// 例如 Receive Maximum、Max QoS、Retain Available、Topic Alias 等。WHILE uiPos < uiPropsEnd AND uiPos < uiRxLength AND uiLoopGuard < GVL_Mqtt.cnMaxPropertyLoop DObyPropId := aRxBuf[uiPos];uiPos := uiPos + 1;CASE byPropId OFGVL_Mqtt.cnPropReceiveMaximum:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiServerReceiveMax := SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]);IF uiServerReceiveMax = 0 THENsDiagMsg := 'Receive Maximum must not be zero';M_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 2;GVL_Mqtt.cnPropMaxQoS:IF uiPos >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFbyServerMaxQoS := aRxBuf[uiPos];IF byServerMaxQoS > TO_BYTE(E_MqttQoS.byQoS2) THENsDiagMsg := 'Server Max QoS is invalid';M_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 1;GVL_Mqtt.cnPropRetainAvailable:IF uiPos >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFbServerRetainAvailable := BYTE_TO_BOOL(aRxBuf[uiPos]);uiPos := uiPos + 1;GVL_Mqtt.cnPropMaxPacketSize:IF uiPos + 3 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFudServerMaxPacketSize := SHL(BYTE_TO_UDINT(aRxBuf[uiPos]), 24) OR SHL(BYTE_TO_UDINT(aRxBuf[uiPos + 1]), 16) OR SHL(BYTE_TO_UDINT(aRxBuf[uiPos + 2]), 8) OR BYTE_TO_UDINT(aRxBuf[uiPos + 3]);IF udServerMaxPacketSize = 0 THENsDiagMsg := 'Server Maximum Packet Size must not be zero';M_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 4;GVL_Mqtt.cnPropTopicAliasMax:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiServerTopicAliasMax := SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]);uiPos := uiPos + 2;GVL_Mqtt.cnPropReasonString:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));GVL_Mqtt.cnPropServerKeepAlive:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiKeepAlive := SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]);uiPos := uiPos + 2;GVL_Mqtt.cnPropAssignedClientId:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));GVL_Mqtt.cnPropAuthMethod,GVL_Mqtt.cnPropAuthData,GVL_Mqtt.cnPropServerReference:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));GVL_Mqtt.cnPropResponseInfo:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));GVL_Mqtt.cnPropUserProperty:IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));IF uiPos + 1 >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));GVL_Mqtt.cnPropWildcardSubAvail,GVL_Mqtt.cnPropSubIdAvail,GVL_Mqtt.cnPropSharedSubAvail:IF uiPos >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFCASE byPropId OFGVL_Mqtt.cnPropWildcardSubAvail:bServerWildcardSubAvail := BYTE_TO_BOOL(aRxBuf[uiPos]);GVL_Mqtt.cnPropSubIdAvail:bServerSubIdAvail := BYTE_TO_BOOL(aRxBuf[uiPos]);GVL_Mqtt.cnPropSharedSubAvail:bServerSharedSubAvail := BYTE_TO_BOOL(aRxBuf[uiPos]);END_CASEuiPos := uiPos + 1;GVL_Mqtt.cnPropRequestProblemInfo,GVL_Mqtt.cnPropRequestResponseInfo:IF uiPos >= uiPropsEnd THENM_HandleConnAck := FALSE;RETURN;END_IFuiPos := uiPos + 1;ELSEM_HandleConnAck := FALSE;RETURN;END_CASEuiLoopGuard := uiLoopGuard + 1;END_WHILEEND_IF/// 到这里说明本帧 CONNACK 已完整消费，可以清掉等待态和接收缓存。uiRxLength := 0;xWaitingForAck := FALSE;/// MQTT 5.0 下，服务端的 Receive Maximum 决定了我们允许并发挂起多少条出站 QoS>0 消息。IF eVersion = E_MqttVersion.byMqttVersion50 THENuiSendQuota := uiServerReceiveMax;END_IF/// Session Present / Clean Session 共同决定“这次连上后是否需要自动补订本地订阅意图”。IF NOT bCleanSession THENIF (byConnAckFlags AND GVL_Mqtt.cnConnAckSessionPresent) = 0 THENM_InflightClear();IF uiSubscriptionCount > 0 THENbRestoreSubscriptions := TRUE;uiRestoreSubscriptionIndex := 0;ELSEbRestoreSubscriptions := FALSE;END_IFsActiveSubTopic := '';eActiveSubQoS := E_MqttQoS.byQoS0;udiActiveSubscriptionId := 0;bActiveSubscribeRestore := FALSE;ELSEbRestoreSubscriptions := FALSE;uiRestoreSubscriptionIndex := 0;END_IFELSEM_InflightClear();IF uiSubscriptionCount > 0 THENbRestoreSubscriptions := TRUE;uiRestoreSubscriptionIndex := 0;ELSEbRestoreSubscriptions := FALSE;uiRestoreSubscriptionIndex := 0;END_IFsActiveSubTopic := '';eActiveSubQoS := E_MqttQoS.byQoS0;udiActiveSubscriptionId := 0;bActiveSubscribeRestore := FALSE;END_IF/// Topic Alias 映射属于会话态缓存，连上新会话后统一从空表重新建立。M_TopicAliasClear();M_HandleConnAck := TRUE;
完整代码 5：M_HandlePingResp.st
这一段完整公开 M_HandlePingResp.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。
/// =======================================================================/// 名称 : M_HandlePingResp/// 功能 : 兼容桩方法，保留 PINGRESP 旧接口/// 说明 : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。/// 编程人员 : ControlRookie/// 时间 : 2026-05-05/// 版本 : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_HandlePingResp : BOOL// === IMPLEMENTATION ===// 逻辑已移至M_ProcessReceiveM_HandlePingResp := FALSE;
这一篇你最该记住的几句话
源码加更不是片段展示，而是完整源码对象公开讲解。 先建立对象地图，再读状态、报文和事务，现场调试才不会迷路。 判断源码成熟度，不只看功能是否实现，还要看边界、错误和在线观测量是否闭环。
系列导航
系列定位：MqttClient 系列教程，源码加更阶段，第 14 篇 / 共 16 篇 上一篇：源码加更03 下一篇：源码加更05
