别再手动画架构图了!这两款AI工具秒出专业配图

想问下各位一个问题，你们在写技术文章、做方案汇报、画系统架构——这些场景里最让你头疼的环节是什么？

我认为不是写内容、文档，是画图。以前自己手动画，拖组件、调布局、换个配色，一画好几个小时，最后的结果很多时候生硬的方块框配上艳丽的默认色，再加上狗皮膏药一样的文字描述，跟文章气质完全不搭。更别说中途改需求——「这个服务还是放左边吧」「再加一个缓存层」——等于重画。

AI 时代来了，画图这件事有没有更好的解法？我最近深度用了两个 AI 制图工具，也想给大家推荐尝试一下：一个叫 baoyu-diagram，一个叫 next-ai-draw-io。它们的思路截然不同，但都让我再也不想手动画图了，下面展开聊聊。

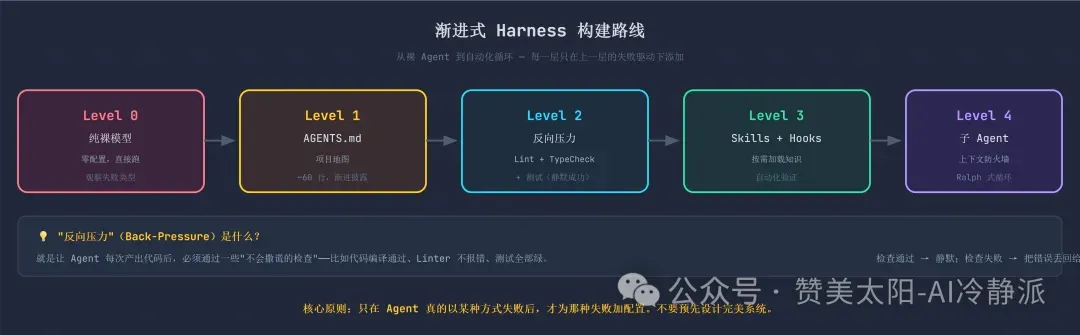

baoyu-diagram：在对话里秒出暗色系专业 SVG

baoyu-diagram 不一个独立应用——它是 https://github.com/JimLiu/baoyu-skills/tree/main（GitHub 22k+ stars）生态中的一个「Skill」模块。

什么叫 Skill？你可以理解成 AI Agent 的一项内置技能。在对话中你说一句「画一个微服务架构图，包含 API Gateway、用户服务、订单服务、PostgreSQL 和 Redis」，Agent 就会加载这项技能，按预设的设计系统生成一张暗色主题的专业 SVG。

它的设计系统相当完善：

配色方案
：深色背景 (#0f172a) 配网格底纹，8 种语义化配色——青色前端、翡翠色后端、紫罗兰数据层、琥珀色基础设施、玫瑰色安全组件……每种颜色有明确的语义，看图的人一眼就能区分层次。
字体系统
：JetBrains Mono 等宽字体，16px 标题、11px 组件名、9px 描述、8px 注释，层级清晰。
布局算法
：架构图支持左到右 / 上到下两种流向，流程图按决策树展开，时序图有参与者生命线和激活条。每种图表类型对应独立的布局参考文件，不是凭感觉排的。
输出格式
：独立 SVG 文件，零外部依赖，可无损缩放。附带一键转 @2x PNG 的脚本。

支持的图表类型覆盖了日常所有需求：架构图、流程图、时序图、类图/ER 图、思维导图、时间线、状态机、数据流图、概念示意图——9 种类型。

不需要打开任何网页或应用，不需要注册账号。在你的 AI 编码助手或 Agent 对话里直接一句 prompt，几秒钟一张风格统一的专业 SVG 就出来了。如果风格不满意，换个描述重新生成，比手动重画快一百倍。

适合什么场景？技术文档配图、博客插图、PPT 架构图——那些「一次生成、直接使用」的需求。

https://github.com/DayuanJiang/next-ai-draw-io/tree/main（GitHub 32k+ stars）走的是完全不同的路。

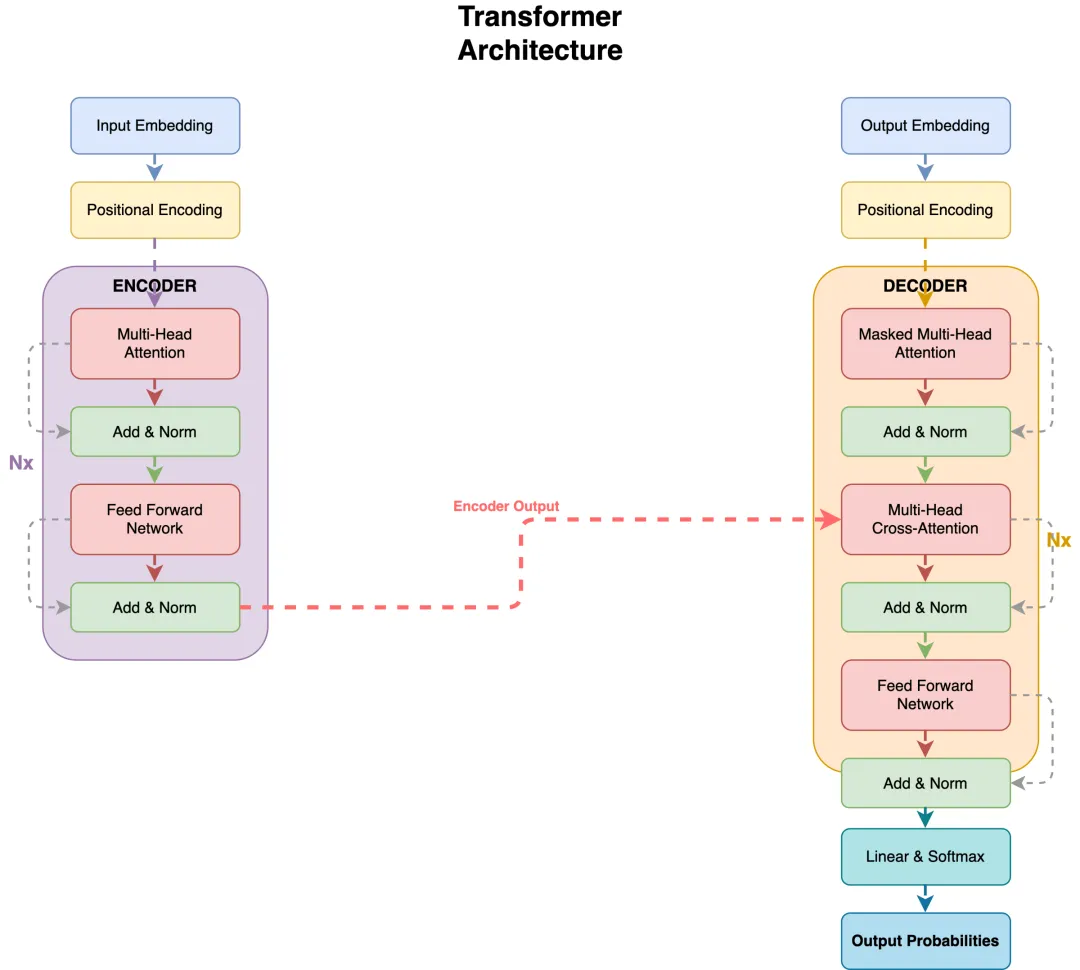

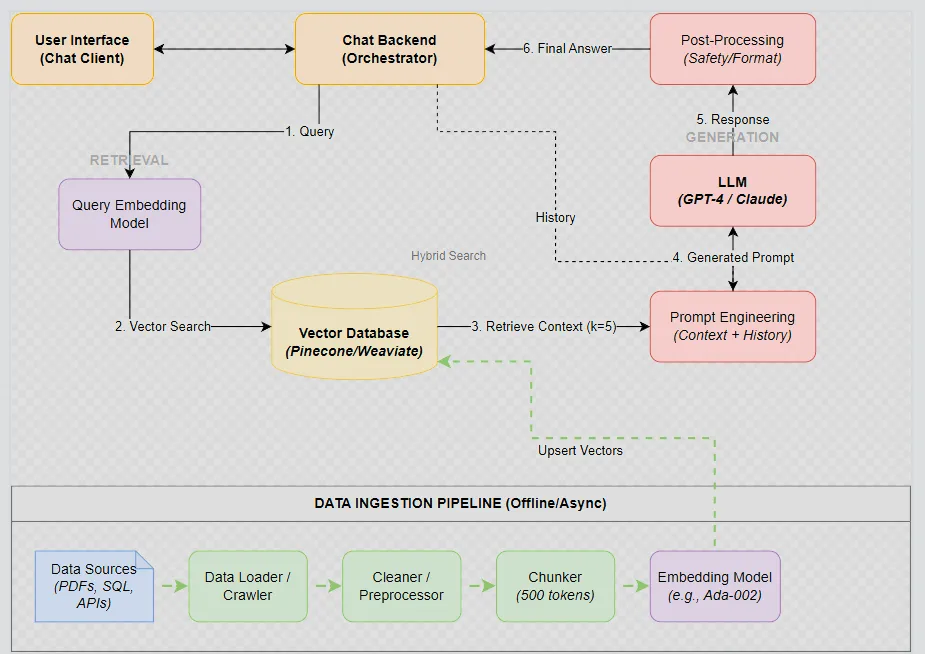

它是一个完整的 Next.js Web 应用，核心思路是把 AI 对话能力和 draw.io（全球最流行的开源绘图工具）缝合在一起。打开网页，左边是聊天框，右边是 draw.io 画布。在聊天框里用自然语言描述需求，AI 直接操作画布。

功能丰富到让我觉得它不是"工具"，更像一个"AI 绘图设计师"：

图片转图表
：上传一张现有的图表截图或手绘草图，AI 自动识别结构并在 draw.io 中还原。这个功能对「我想把我的白板草图变正式」的场景简直完美。
PDF / 文本转图表
：上传 PDF 文档或文本文件，AI 提取内容并生成对应图表。
对话式迭代修改
：生成完后不满意？直接说「把这个服务往左移」「数据库换成 MongoDB 的圆柱体图标」「这组组件用虚线框圈起来标为 Internal」。像跟设计师沟通一样逐步完善。
动画连接器
：数据流箭头真的会动。用于展示数据流向、消息传递时，动画效果让静态图活了。
云架构图标库

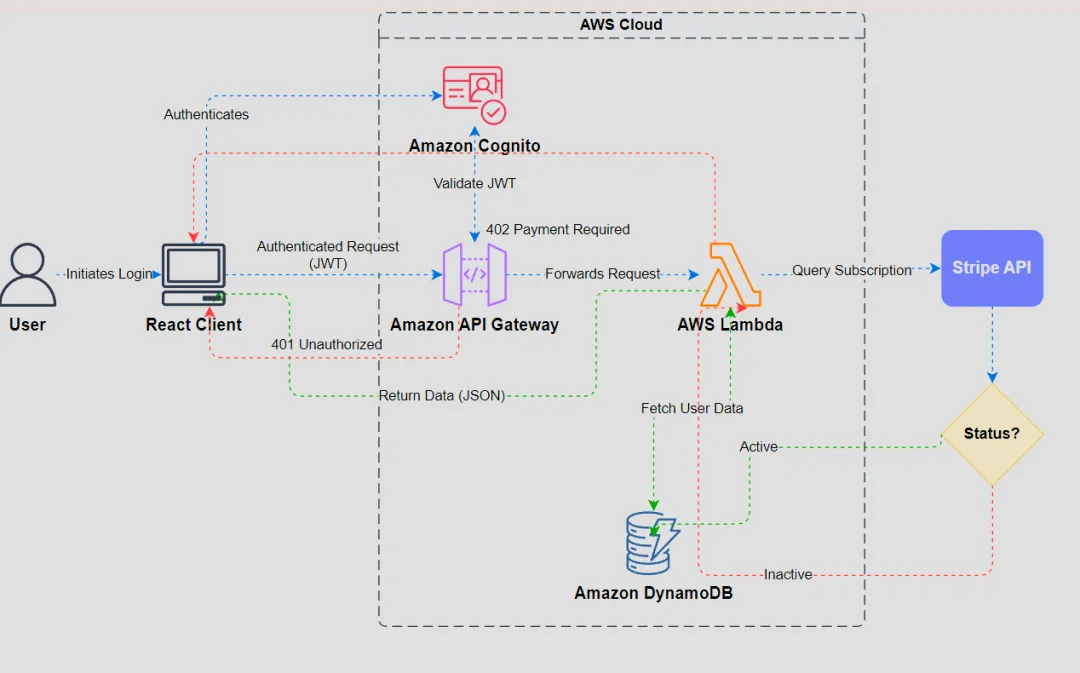

：内置 AWS、GCP、Azure 的官方图标库。画云架构图时可以直接引用真实图标。

版本历史
：每次 AI 修改都记录版本，随时回溯。再也不怕 AI 改坏。
MCP Server
：提供 MCP 协议接口，可以嵌入 Claude Desktop、Cursor、VS Code 等 IDE。在写代码时直接对话画图，不用切窗口。
多提供商支持
：OpenAI、Anthropic、Google AI、DeepSeek、字节豆包、Ollama 等十几个 AI 提供商可选，支持自定义端点。

next-ai-draw-io 不是「一锤子买卖」，而是「迭代共创」。你可以和 AI 来回对话，逐步逼近你脑海中的样子。输出是 draw.io 原生 XML 格式，意味着你随时可以手动微调——AI 画个大概，你精修细节。

适合什么场景？方案设计文档、云架构图、需要多轮调整的复杂图表、团队协作绘图。

维度	baoyu-diagram	next-ai-draw-io
工作方式	Agent 对话中直接生成 SVG 代码	Web 聊天框操作 draw.io 画布
可视化风格	暗色主题，风格高度统一	标准 draw.io 风格，可深浅切换
图表类型	9 种（架构/流程/时序/类图/思维导图/时间线/状态机/数据流/示意图）	不限制（draw.io 支持的所有类型）
迭代修改	重新生成（改 prompt）	对话式逐步微调
动画效果	无	支持动画连接器
云图标库	手动绘制	内置 AWS/GCP/Azure 图标
上手门槛	零（跟随 Agent，无需部署）	低（Web 应用即开即用；自部署需配 API Key）
输出格式	SVG → 转 PNG	draw.io XML / PNG / SVG / PDF
最佳场景	技术文档、博客、PPT 快速配图	方案设计、云架构、反复打磨的复杂图
GitHub Stars	22k+（baoyu-skills 生态）	32k+

baoyu-diagram 的本质是「AI 帮你编程生成 SVG」——你描述，它出图，一气呵成。路径短、效率高，但改起来不如直接对话方便。

next-ai-draw-io 的本质是「AI 帮你操作 draw.io」——它不只是生成，更是持续协作。路径长一些，但灵活度和精细度更高。

两个工具不互斥，我现在是这么分工的：

技术文章配图
→ baoyu-diagram。工作中写一篇交付技术文档，我会在 Agent 对话框里顺便生成 3-4 张流程图和架构图，风格统一，秒出，直接嵌入文章。不需要为了配图切到浏览器。
方案设计文档
→ next-ai-draw-io。给客户做技术方案时，云架构图涉及十几个 AWS 服务，需要反复调整拓扑和标注。在 draw.io 的交互界面里跟 AI 一轮轮打磨，最后导出 PNG 贴进方案书。
临时需要快速草图
→ baoyu-diagram。开会前 5 分钟想到一个架构思路要画出来，打开 Agent 一句话搞定。

两个工具的共同点是：都在对话里完成，都不需要你亲自拖拽画布。这对于一个「画图恐惧症患者」来说，简直是救命。

需要快速产出风格统一的专业配图，选 baoyu-diagram。需要交互式打磨复杂图表，选 next-ai-draw-io。两个都用，效率翻倍。

AI 制图这条路才刚开始。baoyu-diagram 代表了「Agent 原生能力」的方向——工具不再需要独立的 UI，而是变成 AI 的一项技能。next-ai-draw-io 代表了「AI 增强现有工具」的方向——把最强的开源绘图工具和 AI 对话融合。两条路径都有生命力，说不定哪天会交汇。
