AI | GSGI 的设计笔记:当工程图纸需要结构化描述

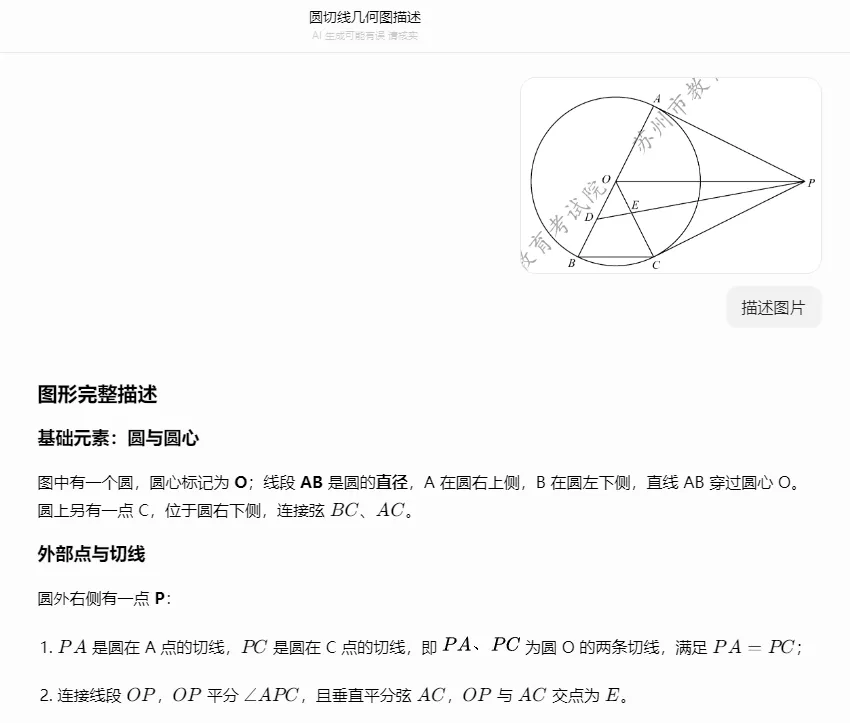

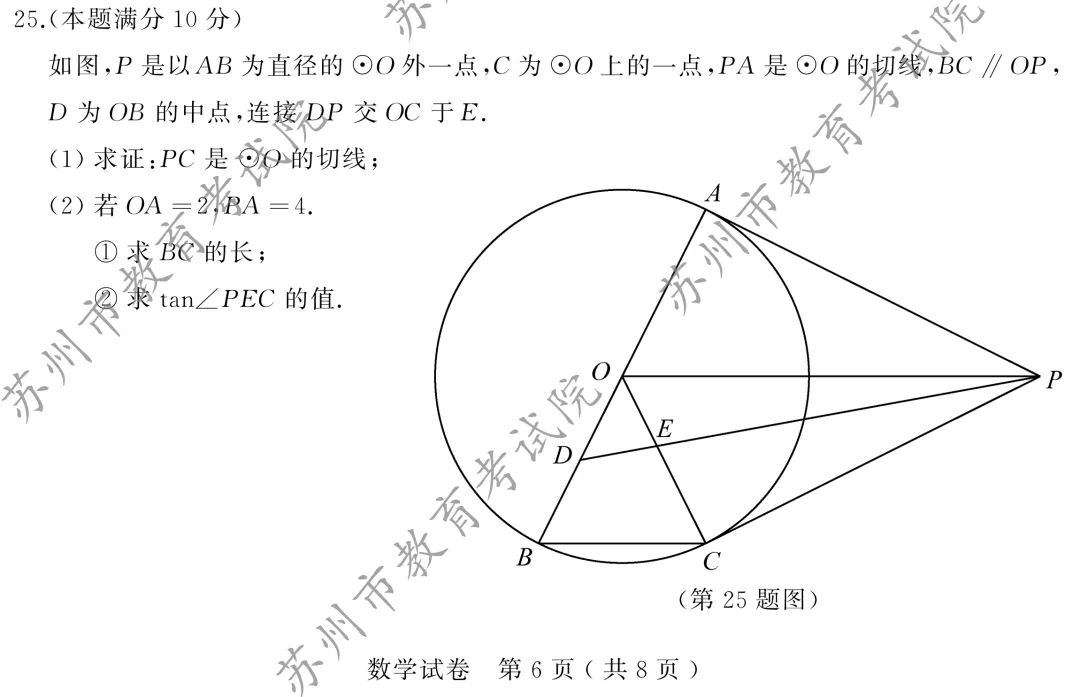

现在 AI 识图能力已经非常强大。下面是用豆包识别一道平面几何问题的结果：

在识别时原图隐去了文字描述，只保留图像。识别结果近乎完美，但仍然出现了"弦AC"这类图中不存在的内容。

虽然识别准确率很高，但真正的问题是，在实际工程流程里，视觉 AI 方案目前会遇到两个难题：

第一，效率。 一份设计说明文档包含大量文字和少量示意图时，要么把图逐个提取单独识别，要么整份文档跑一遍视觉模型。两种方式都速度慢、token 消耗大。

第二，一致性。 工程识图不是"看懂了就行"。今天识别多一条线，明天少一个垂直关系——对于需要精确几何关系的场景，稳定性差结果不可接受。

进一步的到复杂的工程图纸，我们通常会遇到标注不足、信息密度过大或干扰信息太多的问题。这些在CAD文件里面，或许一目了然，有图层、图块、颜色区分，但打印后会丢失大量数据。

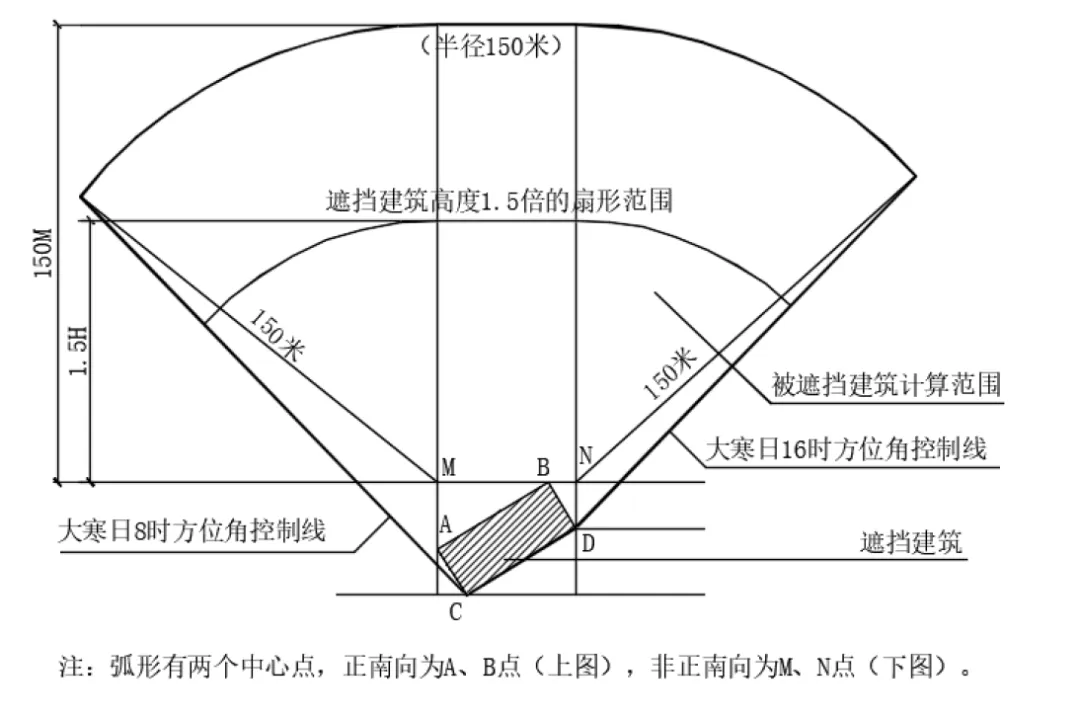

这是一张日照影响分析的附图。图中标注了大寒日8时和16时的方位角控制线、150m半径、圆心N和M。看起来信息已经很充足，但有一个关键信息原图表达的比较隐晦：扇形是以建筑正北向投影线为基准，而遮挡范围是以建筑本体的阴影线为边界。

同时，原图引线已经很多，仅靠图像很难追溯这些几何元素的依赖源头。

GSGI 的思路是在中间加一层结构化语义。

工程图纸 → GSGI（结构化 JSON）→ AI 处理

模型为纯文本 JSON，AI 可以用语言模型直接读写，也可以用查看器浏览。

模型中每一段几何关系都是声明式的。以下是前文几何题的 GSGI 文件片段，通过两个最简单的操作——圆上取点和求交点——可以看到这个思路的核心：

圆上取点： 点 A 在圆O的参数 t=0.2 处。

{  "id": "点A",  "type": "point",  "description": "点A（圆上点，PA为切线）",  "ref_pt": {    "id": "圆O",    "represent": { "method": "param", "t": 0.2 },    "ref_op": "link"  }}

求交点： 点 E 是直线 DP 与 OC 的交点。

{  "id": "点E",  "type": "point",  "description": "点E（DP与OC的交点）",  "ref_pt": {    "id": "线DP",    "represent": { "method": "intersect", "curve_ref": "线OC" }  }}

两份代码都没有存储坐标数值，只有几何依赖关系。点是什么、从哪来的、如何计算——全部自包含。

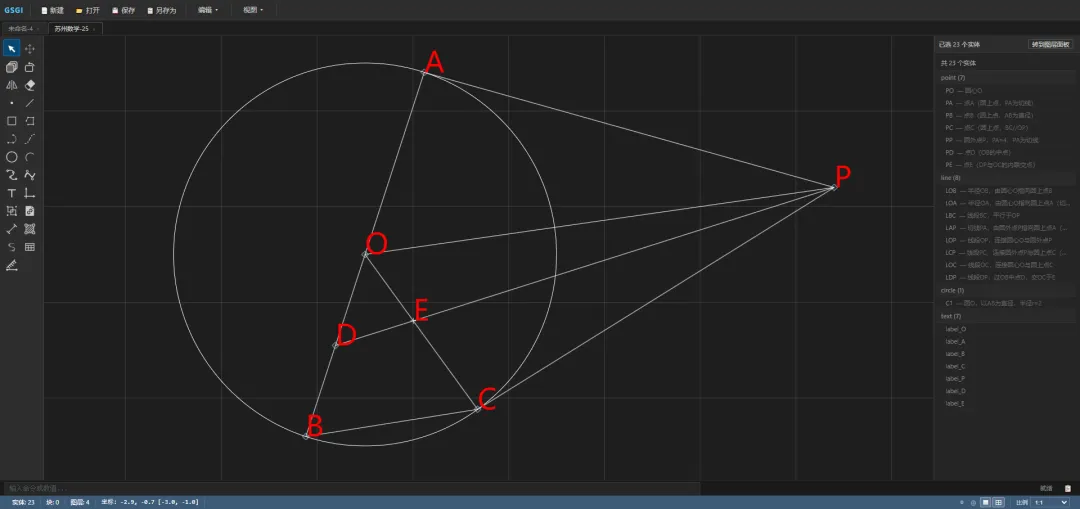

依靠GSGI模型，可以将源码和附图一并作为附件，实现一份人和AI均可以阅读的文档。

界面右侧清单详细展示了各个几何元素的描述信息。

GSGI（General Simple Geometry Information）是一种面向 AI 的轻量级 CAD 数据交换格式，以几何实体 + 描述系统为核心，专为 AI 快速识图与 DXF 双向转换而设计。

格式规范：https://github.com/adgram/GSGI
工具集（Web 编辑器 + 转换器）：https://github.com/adgram/gsgi-tool
