【开源UAV】PX4 飞控软件启动流程详解

PX4 飞控软件启动流程（NuttX + FMU-v6C）

文档涵盖：从上电到系统就绪的完整启动链，以及各飞行控制模块的加载顺序。目标平台：PX4 FMUv6C（STM32H7, Cortex-M7, NuttX RTOS）

[启动总览](#1-启动总览)
[第一阶段：硬件初始化](#2-第一阶段硬件初始化)
[第二阶段：NuttX 与 NSH 启动](#3-第二阶段nuttx-与-nsh-启动)
[第三阶段：rcS 主启动脚本](#4-第三阶段rcs-主启动脚本)
[第四阶段：传感器初始化](#5-第四阶段传感器初始化)
[第五阶段：状态估计器](#6-第五阶段状态估计器)
[第六阶段：控制与输出](#7-第六阶段控制与输出)
[第七阶段：多旋翼控制模块详解](#8-第七阶段多旋翼控制模块详解)
[模块启动机制](#9-模块启动机制)
[模块间通信：uORB 消息总线](#10-模块间通信uorb-消息总线)
[相关源文件索引](#11-相关源文件索引)

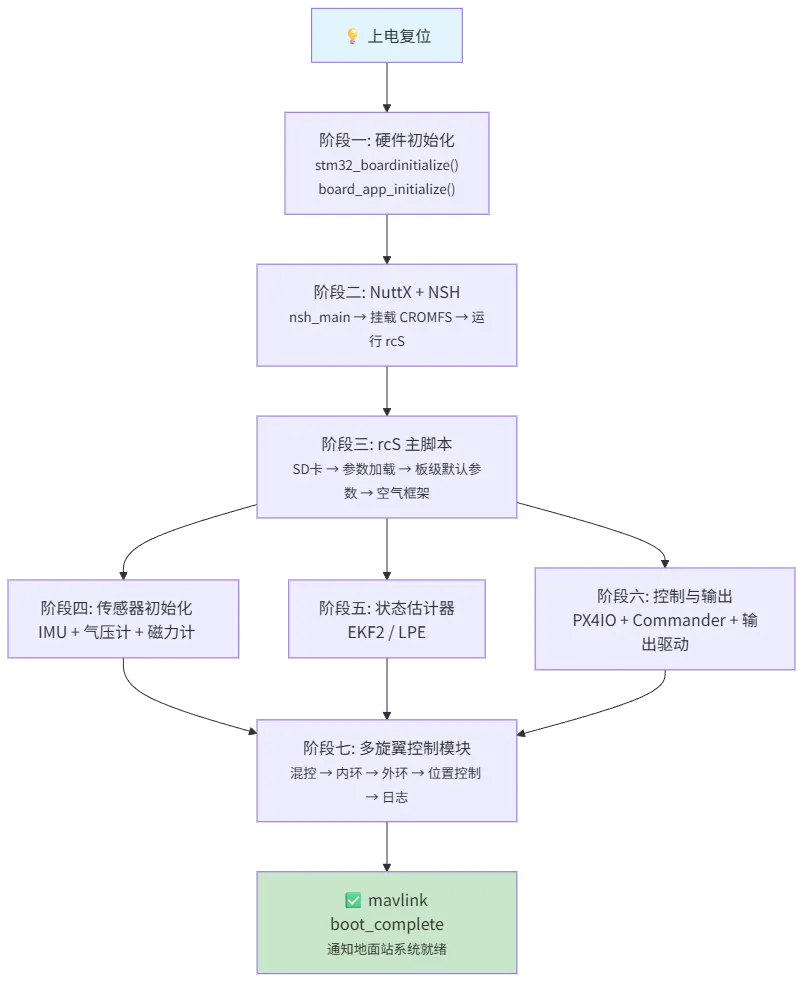

1. 启动总览

从飞控板上电到系统完全就绪，整个启动流程分为七个阶段：

2. 第一阶段：硬件初始化

源文件: boards/px4/fmu-v6c/src/init.c

2.1 stm32_boardinitialize() — 最低层硬件初始化

在 NuttX 内存初始化完成后、设备驱动加载前调用。

__EXPORT void stm32_boardinitialize(void){    board_on_reset(-1);               // PWM 引脚置低（防止误转电机）    board_autoled_initialize();       // LED GPIO 初始化    px4_gpio_init(gpio, ...);         // 批量配置 GPIO (PX4_GPIO_INIT_LIST)    stm32_usbinitialize();            // USB 接口初始化}

PX4_GPIO_INIT_LIST 包含（board_config.h:255）：

GPIO	功能
ADC 输入引脚	电池电压/电流、硬件版本检测
CAN1/CAN2 TX/RX	CAN 总线接口
GPIO_HEATER1_OUTPUT	IMU 温控加热
GPIO_nPOWER_IN_A/B/C	电源检测（Brick1/Brick2/USB）
GPIO_VDD_5V_PERIPH_nEN	外设 5V 电源控制
GPIO_VDD_5V_HIPOWER_nEN	高功率 5V 电源控制
GPIO_VDD_3V3_SENSORS_EN	传感器 3.3V 电源控制
GPIO_TONE_ALARM_IDLE	蜂鸣器控制

2.2 board_app_initialize() — 板级应用初始化

由 NuttX boardctl(BOARDIOC_INIT) 调用，在 NSH 启动之前执行。

__EXPORT int board_app_initialize(uintptr_t arg){    VDD_5V_PERIPH_EN(true);          // 打开 5V 外设电源    VDD_5V_HIPOWER_EN(true);         // 打开高功率 5V 电源    px4_platform_init();             // HRT 高精度定时器启动    board_determine_hw_info();       // 读取 ADC 判断硬件版本                                     // V6C00 / V6C01 / V6C02 等    stm32_spiinitialize();           // SPI 总线初始化    board_spi_reset(10, 0xffff);     // SPI 外设复位（10ms）    board_dma_alloc_init();          // DMA 内存分配器初始化    drv_led_start();                 // LED 驱动启动    stm32_sdio_initialize();         // SD 卡接口初始化    px4_platform_configure();        // 根据硬件版本配置外设 I2C/SPI 映射}

硬件版本检测：FMU-v6C 通过 ADC 读取版本/修订引脚，区分 7 种硬件变体：

版本 ID	说明
V6C00	FMUv6C Rev 0, I2C4 外部但有内部设备
V6C01	FMUv6C Rev 1, I2C4 内部 I2C2 外部
V6C02	FMUv6C Rev 2, BMI088 + ICM42688P
V6C10	无 PX4IO Rev 0
V6C11	无 PX4IO Rev 1
V6C21	FMUv6C Mini Rev 1
V6C22	FMUv6C Mini Rev 2, BMI088 + ICM42688P

3. 第二阶段：NuttX 与 NSH 启动

NuttX 配置: boards/px4/fmu-v6c/nuttx-config/nsh/defconfig

CONFIG_INIT_ENTRYPOINT="nsh_main"        // 系统入口 = NSH 主函数CONFIG_NSH_ARCHINIT=y                     // 启动时调用 board_app_initialize()CONFIG_NSH_CROMFSETC=y                    // 自动挂载 CROMFS 到 /etcCONFIG_FS_CROMFS=y                        // 压缩 ROMFS 支持（默认）CONFIG_FS_ROMFS=y                         // 普通 ROMFS 支持（备选）

ROMFS 嵌入

启动脚本存储在 ROMFS 中，编译时嵌入固件，运行时挂载为根文件系统：

挂载后的 /etc/ 目录结构：

/etc/├── rcS                                ← 主启动脚本（自动执行）├── init.d/│   ├── rc.mc_defaults                 ← 多旋翼默认参数│   ├── rc.board_defaults              ← FMU-v6C 板级参数│   ├── rc.board_sensors               ← FMU-v6C 传感器启动│   ├── rc.vehicle_setup               ← 飞行器类型分支│   ├── rc.mc_apps                     ← 多旋翼控制模块│   ├── rc.sensors                     ← 通用传感器│   ├── rc.autostart                   ← 自动生成: 空气框架选择│   ├── rc.autostart.post              ← 空气框架额外参数│   └── airframes/│       ├── 4001_quad_x                ← 通用四旋翼 X 型│       ├── 4014_s500                  ← S500 机架│       └── ...                        ← 其他空气框架└── extras/    └── px4_io-v2_default.bin          ← IO 协处理器固件

4. 第三阶段：rcS 主启动脚本

源文件: ROMFS/px4fmu_common/init.d/rcS

执行流程（按顺序）：

步骤	操作	含义
1	`ver all`	打印系统版本信息
2	挂载 SD 卡 (`/dev/mmcsd0` → `/fs/microsd`)	外部存储
3	检查 hardfault log	异常时播放错误提示音
4	`param load` / `param import`	加载飞控参数（优先 SD，后备 MTD）
5	检查 `SYS_AUTOCONFIG`	需要时重置参数
6	`rc.board_arch_defaults`	架构级默认参数（如适用）
7	`rc.board_defaults`	FMU-v6C 板级参数
8	`rc.additional_init`	附加初始化（如适用）
9	`rc.autostart`	加载空气框架配置
10	`tone_alarm start`	启动蜂鸣器
11	`dataman start`	航点/任务存储
12	`send_event start`	事件通知
13	`load_mon start`	资源负载监控
14	RGB LED 启动	状态指示灯
15	用户配置覆盖 (`/fs/microsd/etc/config.txt`)	可选
16	传感器初始化	见下一节
17	状态估计器 (EKF2)	EKF 启动
18	PX4IO	协处理器固件校验与启动
19	RC 输入	遥控信号处理
20	Commander	飞行模式状态机
21	输出驱动	DShot / PWM
22	UAVCAN / Cyphal	CAN 总线外设
23	`rc.vehicle_setup` → `rc.mc_apps`	控制模块启动
24	其他模块	磁偏估计、云台、FFT 等
25	`rc.logging`	日志记录器
26	`rc.autostart.post`	空气框架后处理参数
27	`mavlink boot_complete`	通知地面站系统就绪
28	释放脚本变量	回收 RAM

5. 第四阶段：传感器初始化

5.1 FMU-v6C 板级传感器 — rc.board_sensors

源文件: boards/px4/fmu-v6c/init/rc.board_sensors

board_adc start                        ← 板载 ADC（电压/电流检测）硬件版本检查:if HW >= V6C02:    bmi088 -A -R 4 start               ← SPI BMI088 加速度计    bmi088 -G -R 4 start               ← SPI BMI088 陀螺仪else:    bmi055 -A -R 4 start               ← SPI BMI055 加速度计    bmi055 -G -R 4 start               ← SPI BMI055 陀螺仪icm42688p -R 6 start                   ← SPI ICM42688P (冗余 IMU)ms5611 -X -b 4 -a 0x77 start           ← I2C4 气压计ist8310 -X -b 4 -a 0xc  start           ← I2C4 内置磁力计ist8310 -X -b 1 -R 10 start             ← I2C1 外置磁力计(GPS 模块)

5.2 通用传感器 — rc.sensors

源文件: ROMFS/px4fmu_common/init.d/rc.sensors

按参数启动可选传感器（由对应参数控制是否启用）：

参数名	传感器	总线
`SENS_EN_BATT=1`	`batt_smbus`	SMBus 智能电池
`SENS_EN_LL40LS=1`	`ll40ls_pwm`	PWM 接口 Lidar-Lite
`SENS_EN_LL40LS=2`	`ll40ls`	I2C 接口 Lidar-Lite
`SENS_EN_MPDT=1`	`mappydot`	I2C
`SENS_EN_MB12XX>0`	`mb12xx`	I2C 声呐
`SENS_EN_PGA460>0`	`pga460`	UART 声呐
`SENS_EN_TRANGER>0`	`lightware_laser`	UART/I2C 激光测距
`SENS_EN_SF1XX>0`	`sf1xx_laser`	UART/I2C 激光测距
`SENS_EN_BMP280=1`	`bmp280`	I2C/SPI 气压计
`SENS_EN_L3GD20=1`	`l3gd20`	SPI 陀螺仪
`SENS_EN_LSM303D=1`	`lsm303d`	SPI 磁力计
`GPS_1_CONFIG≠0`	`gps`	UART GPS
`SENS_EN_THERMAL=1`	`heater`	IMU 恒温加热

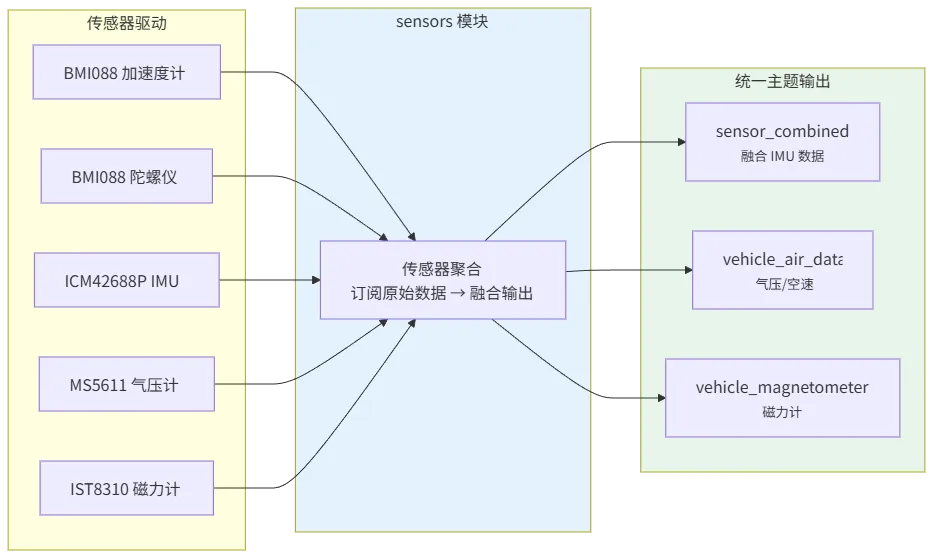

5.3 传感器聚合 — `sensors start`

sensors 模块将多个传感器数据融合为统一的 uORB 主题输出：

6. 第五阶段：状态估计器

由参数决定使用哪个估计器：

# rcS:321-384if param compare -s EKF2_EN 1    ekf2 start &                     ← 默认: EKF2（推荐）if param compare -s LPE_EN 1    local_position_estimator start   ← 备用: LPEif param compare -s ATT_EN 1    attitude_estimator_q start       ← 备用: 姿态估计器

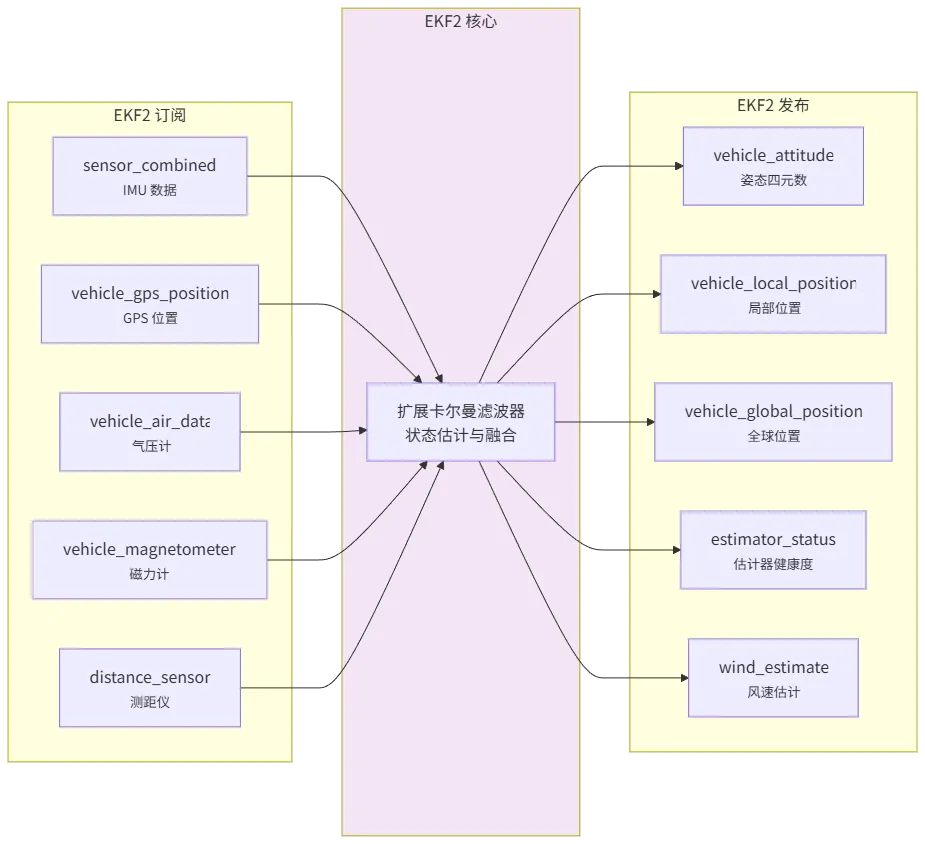

EKF2 数据流

7. 第六阶段：控制与输出

7.1 PX4IO 协处理器

# rcS:388-420if px4io supported    px4io checkcrc ${IOFW}        ← 校验固件版本    if CRC 不匹配        px4io update ${IOFW}      ← 更新固件 (/etc/extras/px4_io-v2_default.bin)    px4io start                   ← 启动 IO 协处理器

PX4IO 负责：PWM 信号生成、RC 输入解析（PPM/SBUS）、安全开关逻辑。

7.2 Commander — 飞行模式状态机

# rcS:466-480commander start                    ← 启动 Commanderdshot start                        ← DShot 数字协议pwm_out start                      ← PWM 输出（非 DShot 时）

Commander 处理：

飞行模式切换（手动/定高/定点/任务/返航）
安全状态机（预解锁 → 已解锁 → 飞行）
预飞检（传感器健康度、GPS 锁定数、磁力计一致性）

7.3 输出驱动

8. 第七阶段：多旋翼控制模块详解

源文件: ROMFS/px4fmu_common/init.d/rc.mc_apps

rc.vehicle_setup 根据 VEHICLE_TYPE=mc 加载 rc.mc_apps：

# rc.mc_appscontrol_allocator start              ← 控制分配（混控器）mc_rate_control start                ← 角速率控制（内环 PID）mc_att_control start                 ← 姿态控制（外环 PID）mc_hover_thrust_estimator start      ← 悬停推力在线估计flight_mode_manager start            ← 飞行模式管理mc_pos_control start                 ← 位置控制land_detector start multicopter      ← 着陆检测if MC_AT_EN > 0: mc_autotune_attitude_control start   ← 自整定if MC_NN_EN=1:   mc_nn_control start                   ← 神经网络控制if MC_RAPTOR_ENABLE=1: mc_raptor start                 ← Raptor 竞速控制

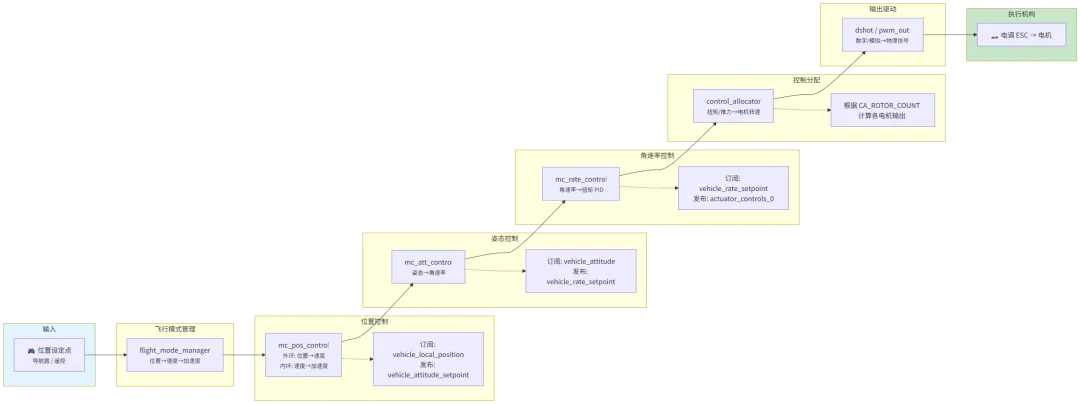

8.1 控制流水线

从位置设定点到电机输出的完整控制链路：

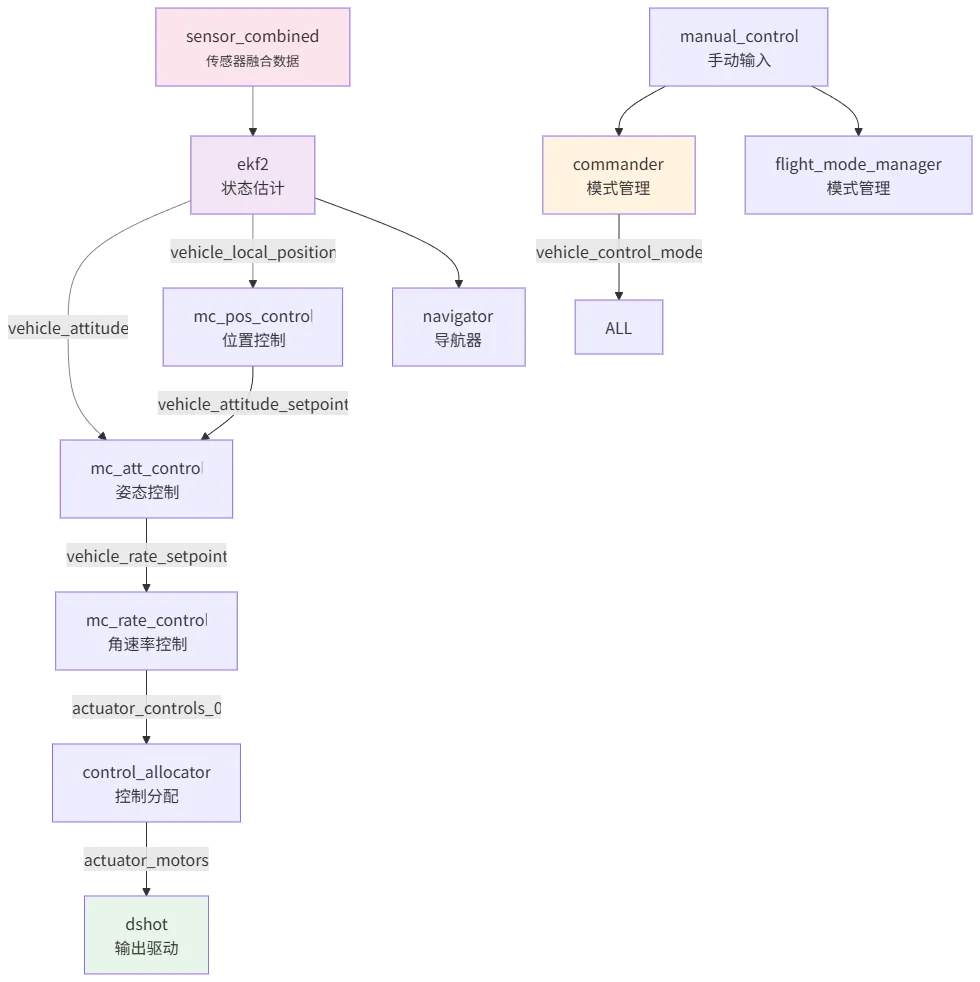

8.2 关键 uORB 消息流

uORB 消息	发布者	订阅者
`sensor_combined`	sensors	ekf2, mc_rate_control
`vehicle_attitude`	ekf2	mc_att_control, navigator
`vehicle_local_position`	ekf2	mc_pos_control, navigator
`vehicle_attitude_setpoint`	mc_pos_control / flight_mode_manager	mc_att_control
`vehicle_rate_setpoint`	mc_att_control	mc_rate_control
`actuator_controls_0`	mc_rate_control	control_allocator
`actuator_motors`	control_allocator	dshot / pwm_out
`vehicle_control_mode`	commander	所有控制模块
`manual_control_setpoint`	manual_control	commander, flight_mode_manager

9. 模块启动机制

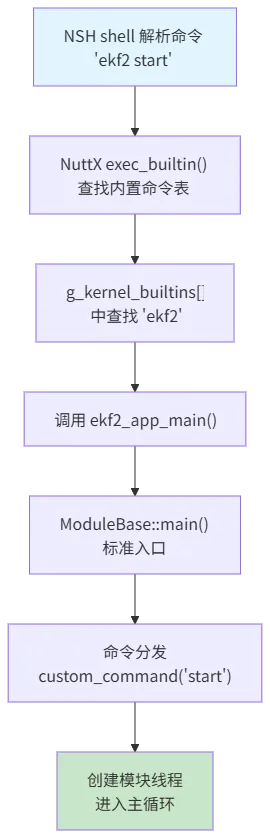

9.1 从 `ekf2 start` 到代码执行

9.2 builtin 表的生成

每个模块的 CMakeLists.txt 中定义：

px4_add_module(    MODULE ekf2          ← 模块名（即命令名）    MAIN ekf2            ← 入口函数名（生成 ekf2_app_main）    SRCS ekf2.cpp ...)

编译时对所有模块执行 cmake/px4_add_module.cmake:214：

target_compile_definitions(<img class="wxp-inline-math-image" src="blob:app://obsidian.md/8d9eab40-a4be-4b07-a4d1-976f727020db" alt="公式" />{MAIN}_app_main)

所有模块的入口在编译时自动汇总到 board_ioctl.c:48 的 builtin 表中：

FAR const struct builtin_s g_kernel_builtins[] = {    #include <NuttX/kernel_builtin/kernel_builtin_list.h>    // 自动生成的内容:    // {"ekf2", ekf2_app_main, ...},    // {"mc_pos_control", mc_pos_control_app_main, ...},    // ...};

9.3 模块生命周期

模块主循环的代码模式：

while (!should_exit()) {    orb_subscribe()      // 等待新消息    orb_copy()           // 读取数据    run_algorithm()      // 运行核心算法    orb_publish()        // 发布结果    schedule()           // 调度下次运行}

10. 模块间通信：uORB 消息总线

uORB 是 PX4 的核心进程间通信机制，基于发布/订阅模式。

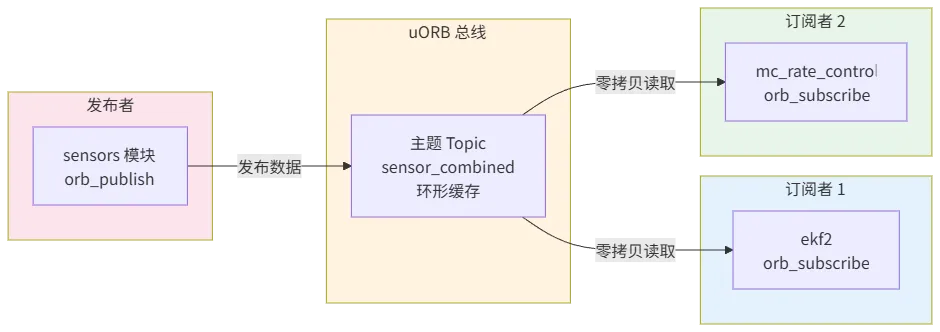

10.1 工作原理

10.2 关键特性

特性	说明
多对多	一个发布者 → 多个订阅者；多个发布者 → 单个主题
零拷贝	订阅者获取的是共享内存的引用
实时性	发布立即生效，无队列延迟
自描述	所有消息通过 `.msg` 文件定义
跨平台	NuttX/Posix 共用同一套接口

10.3 消息定义示例

消息在 msg/ 目录下以 .msg 文件定义：

# msg/vehicle_attitude.msguint64 timestamp          # 时间戳float32[4] q              # 姿态四元数float32[4] delta_q_reset  # 重置时的四元数增量uint8 quat_reset_counter  # 重置计数器

11. 相关源文件索引

板级文件

文件	作用
`boards/px4/fmu-v6c/default.px4board`	板级构建配置
`boards/px4/fmu-v6c/src/init.c`	板级硬件初始化
`boards/px4/fmu-v6c/src/board_config.h`	板级硬件定义（GPIO、ADC、I2C等）
`boards/px4/fmu-v6c/src/hw_config.h`	Bootloader 硬件配置
`boards/px4/fmu-v6c/src/CMakeLists.txt`	板级源文件编译
`boards/px4/fmu-v6c/init/rc.board_defaults`	板级默认参数
`boards/px4/fmu-v6c/init/rc.board_sensors`	板级传感器启动
`boards/px4/fmu-v6c/extras/px4_io-v2_default.bin`	IO 协处理器固件

ROMFS 启动脚本

文件	作用
`ROMFS/px4fmu_common/init.d/rcS`	主启动脚本
`ROMFS/px4fmu_common/init.d/rc.mc_defaults`	多旋翼默认参数
`ROMFS/px4fmu_common/init.d/rc.mc_apps`	多旋翼控制模块启动
`ROMFS/px4fmu_common/init.d/rc.vehicle_setup`	飞行器类型分支
`ROMFS/px4fmu_common/init.d/rc.sensors`	通用传感器启动
`ROMFS/px4fmu_common/init.d/rc.autostart`	自动生成：空气框架选择
`ROMFS/px4fmu_common/init.d/airframes/4001_quad_x`	四旋翼 X 型配置
`ROMFS/px4fmu_common/init.d/airframes/4014_s500`	S500 机架配置
`ROMFS/CMakeLists.txt`	ROMFS 编译处理

NuttX 平台文件

文件	作用
`platforms/nuttx/CMakeLists.txt`	NuttX 固件链接与 ROMFS 嵌入
`platforms/nuttx/cmake/px4_impl_os.cmake`	NuttX 平台编译标志
`platforms/nuttx/src/px4/common/board_ioctl.c`	模块启动（builtin 表）
`boards/px4/fmu-v6c/nuttx-config/nsh/defconfig`	NuttX 内核配置

CMake 构建系统

文件	作用
`CMakeLists.txt`	顶层 CMake：模块遍历与编译
`cmake/px4_config.cmake`	CONFIG 解析，匹配 .px4board
`cmake/kconfig.cmake`	Kconfig 处理，生成模块列表
`cmake/px4_add_module.cmake`	模块注册与 builtin 号生成

关键控制模块

模块	源码路径	功能
sensors	`src/modules/sensors/`	传感器聚合
ekf2	`src/modules/ekf2/`	EKF2 状态估计
commander	`src/modules/commander/`	飞行模式状态机
control_allocator	`src/modules/control_allocator/`	控制分配（混控）
mc_rate_control	`src/modules/mc_rate_control/`	角速率 PID
mc_att_control	`src/modules/mc_att_control/`	姿态控制
mc_pos_control	`src/modules/mc_pos_control/`	位置控制
flight_mode_manager	`src/modules/flight_mode_manager/`	飞行模式管理
navigator	`src/modules/navigator/`	导航与任务执行
logger	`src/modules/logger/`	飞行日志
land_detector	`src/modules/land_detector/`	着陆检测
dshot	`src/drivers/dshot/`	DShot 协议输出

文档信息
目标平台: PX4 FMUv6C (STM32H743IIK6, NuttX)
机型: 四旋翼 X 型 (Airframe 4001)
对应代码: PX4-Autopilot main 分支
