夜雨聆风在 2026 年的数字化工厂环境中，许多工程师依然会面临一个看似简单却极具挑战的问题：图片 PDF 怎么转 DXF？尽管我们已经进入了高度自动化的智能制造时代，但在供应链协作中，接收到扫描件、拍照生成的 PDF 图纸依然是常态。这些非矢量化的文件无法直接被 CAD 软件编辑，也无法直接用于数控编程或自动化质量检测，成为了制约生产效率的“最后一公里”。
为什么“图片 PDF 转 DXF”不仅仅是简单的格式转换？
在讨论具体的转换方法之前，我们需要明确一个核心概念：工程图纸的数字化并非简单的“描边”。
传统的 PDF 分为两种：一种是直接从 CAD 导出的矢量 PDF，这种文件保留了线条的几何信息；另一种则是通过扫描仪或相机生成的图片 PDF（光栅 PDF）。对于后者，计算机看到的只是成千上万个像素点，而不是“圆弧”、“直线”或“标注信息”。
传统手动测量与标注，强调数字化转型的必要性
在 2026 年的制造标准下，我们对 DXF 文件的要求已经从“看起来像”进化到了“用起来准”。如果转换后的 DXF 文件存在线条断裂、尺寸漂移或圆弧变成折线，那么它在后续的检验计划（Inspection Plan）制定或 FAI（首检）报告生成中将毫无价值。
2026 年主流的图纸数字化三步法
为了解决“how to convert image PDF to DXF”这一难题，行业内目前普遍采用一套被称为“要素还原”的方法论。这套方法不再仅仅依赖像素识别，而是结合了工程语义理解。
#### 第一步：光栅清理与预处理
图片 PDF 往往带有噪点、折痕或背景底纹。在转换前，需要通过算法进行去噪、纠偏和二值化处理。这一步决定了后续识别的“底色”。如果图像质量过差，任何转换算法都会失效。
#### 第二步：矢量化与几何重构
这是核心步骤。目前的先进技术能够识别像素簇的走向，并将其还原为 CAD 可读的几何实体。例如，将一串像素点识别为半径为 10mm 的圆，而非上百段微小的直线。这对于后续在生产车间进行精密加工至关重要。

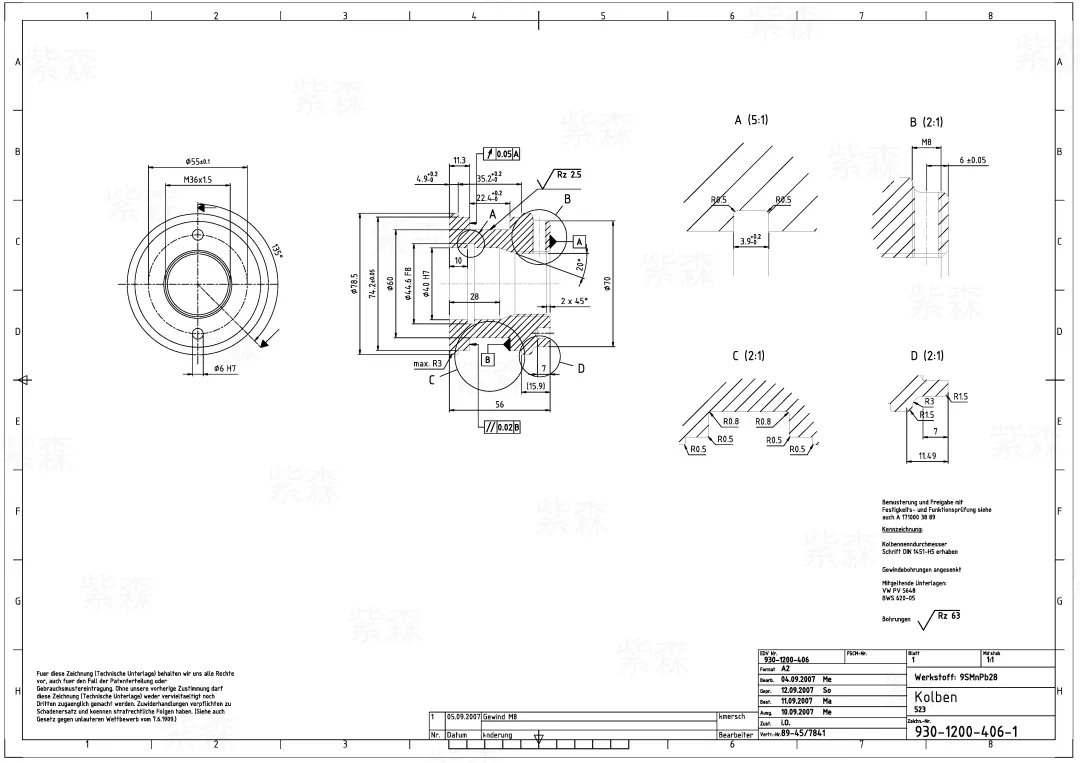

详细的机械零件工程图纸，展示了复杂的几何尺寸与公差要求
#### 第三步：语义提取与标注关联
一份完整的 DXF 不仅仅需要线条。在 2026 年的数字化流程中，我们需要将图纸上的尺寸标注、公差信息、几何公差（GD&T）符号与几何图形关联起来。这一步是实现自动化质量管理的关键，也是区分普通转换工具与专业制造业解决方案的分水岭。
质量管理视角：DXF 如何赋能检验计划？
为什么制造业管理层如此关注“图片 PDF 怎么转 DXF”？答案在于效率与合规性。
在质量管理领域，FAI（首检）和 PPAP（生产件批准程序）是绕不开的环。过去，质量工程师需要手持纸质图纸，人工对每个尺寸进行编号、打气泡，然后再手动录入到 Excel 表格中。这种方式不仅慢，而且极易出错。
数字化转型中的工程师正在通过软件分析数据
通过高质量的 DXF 转换，工厂可以实现以下提升：
1. 自动化气泡图生成：系统可以直接识别 DXF 中的尺寸标注，自动按顺序生成气泡标签，省去了数小时的手工劳动。
2. 检验计划同步：转换后的数据可以直接导入到质量管理系统中，自动生成检验特征表，包括名义值、上公差和下公差。
3. 闭环反馈：当现场测量数据返回时，可以与 DXF 中的名义值进行实时比对，快速判定合格率。
2026 年的技术趋势：AI 驱动的图纸识别
进入 2026 年，人工智能在工程图纸处理领域的应用已经非常成熟。现在的技术不仅能回答“图片 PDF 怎么转 DXF”，还能进一步理解图纸背后的“工程逻辑”。
例如，当 AI 识别到一个螺纹孔的标注时，它不仅会生成几条表示螺纹的线条，还会自动查阅行业标准（如 ISO 或 GB 标准），在后台数据库中匹配该螺纹的检验要求。这种深度数字化的能力，是传统 OCR 工具无法企及的。

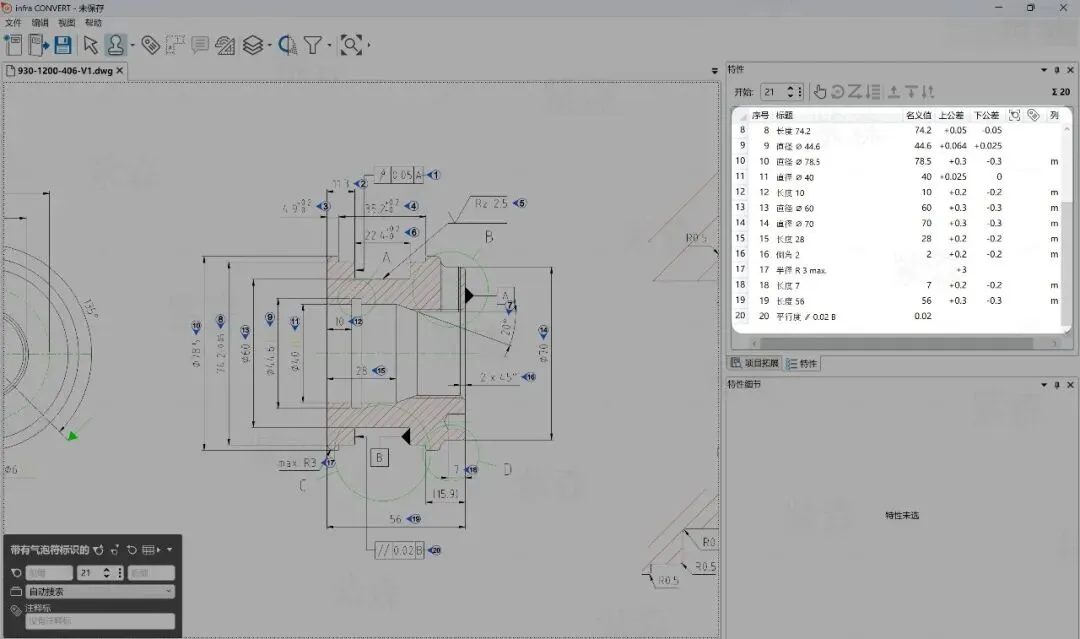

自动化气泡标注过程，展示了尺寸和公差的数字化提取
总结与建议
对于制造业的管理层而言，解决“图片 PDF 转 DXF”的问题，不应仅仅将其视为一个文件格式的转换工具购买，而应将其视为企业数字化基础设施的一部分。
建议关注以下几个维度：* 精度保持：转换后的尺寸是否与原图完全一致？
* 语义完整性：公差和符号是否被正确识别为文本而非破碎的线条？
* 流程集成：转换后的 DXF 能否无缝对接现有的 ERP、MES 或质量管理软件？
在 2026 年，图纸不再仅仅是设计的产物，它是流淌在整个生产制造链条中的核心数据。实现从图片 PDF 到高质量 DXF 的飞跃，是每一个追求卓越制造的工厂必须跨越的门槛。
