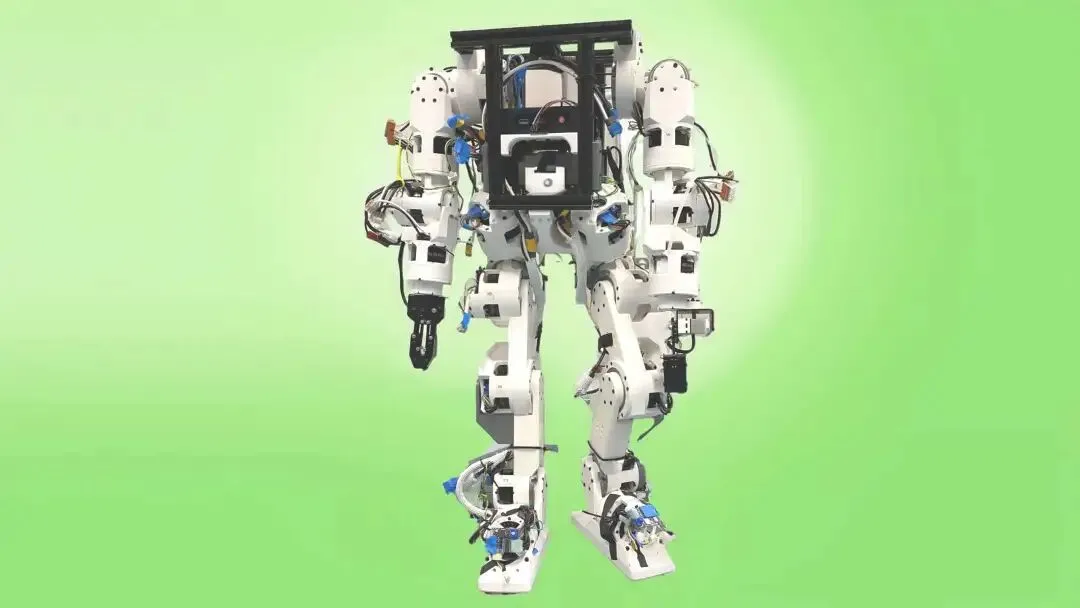

夜雨聆风Berkeley Humanoid Lite（伯克利人形机器人 Lite 版） 是由加州大学伯克利分校 Hybrid Robotics 实验室开发的完全开源、低成本（<5000 美元）、可 3D 打印的人形机器人平台。
设计理念
传统商用或研究级人形机器人往往价格高昂（数万美元甚至更高）、闭源或需要专业制造设备，导致普通研究者和爱好者难以入门。Berkeley Humanoid Lite 针对这些痛点提出了三大原则：
低成本：美国市场总硬件成本约4312 美元（中国 sourcing 更低，约 3236 美元）。 易获取与可定制：核心部件使用桌面级 FDM 3D 打印机（构建体积 ≤200×200×200 mm）制造 + 电商平台（如 Amazon、淘宝）广泛可购组件。 模块化与可重构：执行器为独立模块，可快速重构出双足、 四足、半人马等不同形态。

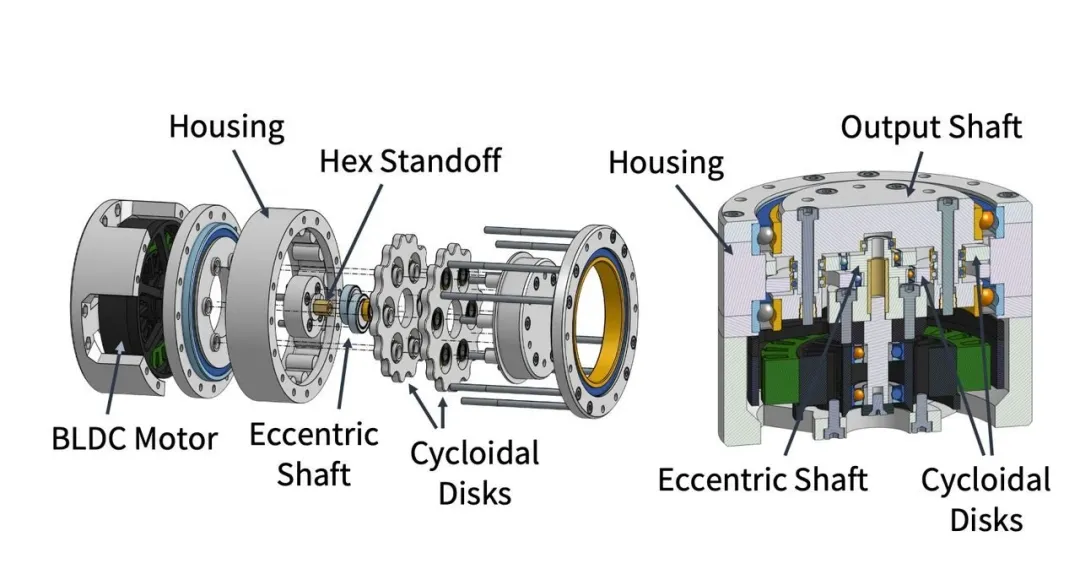

最大创新在于3D 打印 Cycloidal（摆线）齿轮箱执行器。传统 3D 打印齿轮强度和耐久性差，而摆线齿轮通过多齿同时啮合、负载分散，完美适配塑料材料，同时保持高扭矩密度和紧凑体积。团队对执行器进行了大量耐久性测试，证明其可靠性。
硬件规格与详细设计
主要参数：
身高：0.8 m 体重：16 kg 执行器：10× 6512 大型执行器 +12× 5010 小型执行器（共约 22 个关节驱动） 计算单元：Intel N95 Mini PC（机载，策略部署频率约 25 Hz） 传感器：BNO085 IMU（手机级，通过 Arduino USB 连接，250 Hz）、AS5600 磁编码器（集成在每个执行器内） 通信：CAN 2.0 总线（4 路 USB-CAN 适配器） 电池：6S 4000 mAh LiPo（续航约 30 分钟，支持外接电源） 结构材料：PLA 3D 打印件 + 铝挤压型材躯干 + 黄铜嵌件加强
执行器 BOM 示例（美国价格）：
6512 执行器 ≈ $188（含 M6C12 150KV 无刷电机、 B-G431B-ESC1 驱动板、轴承、3D 打印件等） 5010 执行器 ≈ $136
完整机器人 BOM 包含 Mini PC、IMU、电池、 grippers（夹爪）、铝型材、3D 打印件等，总计约 4312 美元。

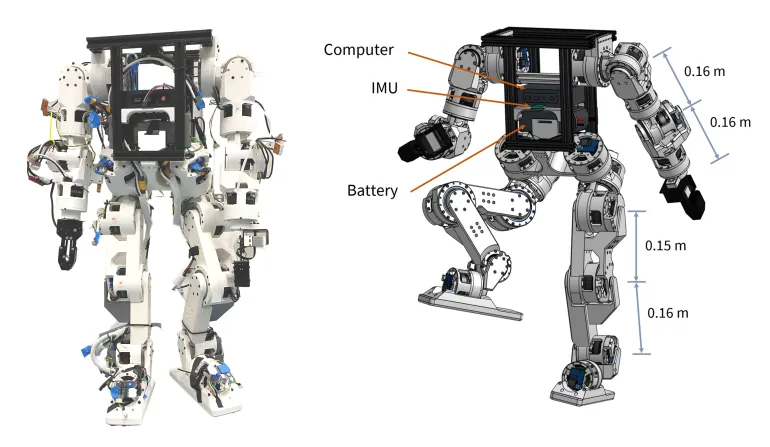

结构特点：
躯干采用铝挤压型材，便于安装 Mini PC、IMU 和电池。 四肢大量使用 3D 打印 PLA 件，通过嵌入黄铜立柱和贯穿螺丝增强层间强度。 高度模块化：执行器可作为独立单元快速更换或重构形态（论文中展示了从双足扩展到成人尺寸、加入碳纤维管、7 DoF 腿 + 灵巧手等变体）。
软件栈与控制系统
仓库采用Isaac Lab（基于 NVIDIA Isaac Sim）框架组织，符合其扩展规范：
source/berkeley_humanoid_lite/：自定义 Isaac Lab 环境与任务定义（强化学习 locomotion 策略训练）。source/berkeley_humanoid_lite_assets/：机器人描述文件（URDF、MJCF、USD），支持从 Onshape CAD 导出。source/berkeley_humanoid_lite_lowlevel/：真实机器人低层控制代码（CAN 总线通信、电机驱动、IMU 读取）。
控制流程：
在 Isaac Lab 中进行策略训练 + sim2sim 验证。 通过 domain randomization 等技术实现零样本 sim-to-real 迁移（论文核心实验成果）。 低层代码部署到机载 Mini PC，通过 CAN 总线以 250 Hz 控制执行器。 支持运动捕捉（MoCap）与遥操作（teleoperation）用于上肢 manipulation 数据收集与控制。
实验演示与性能验证
核心实验成果：

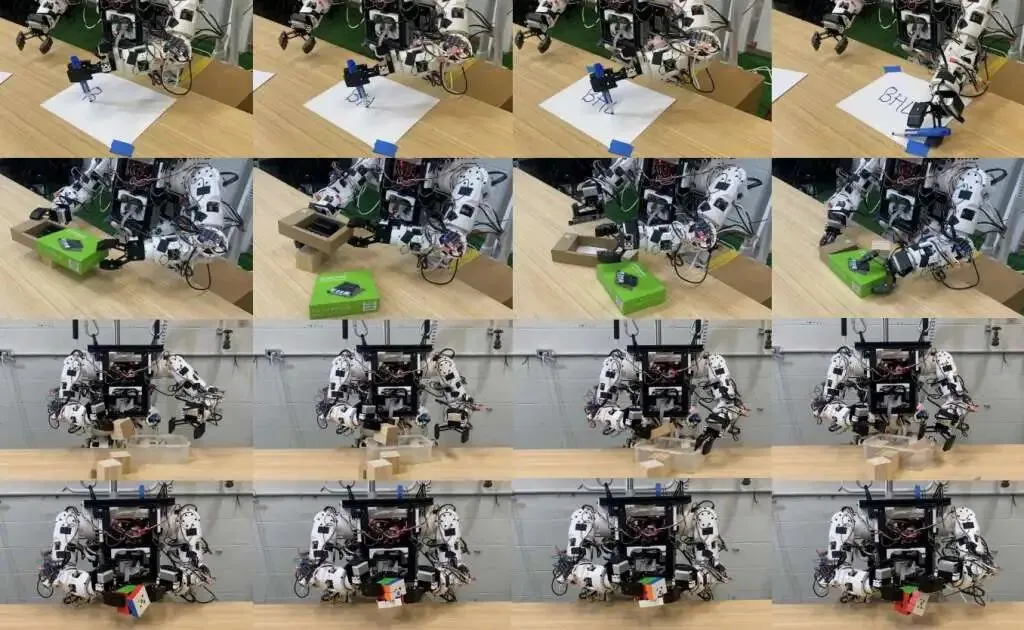

零样本 sim2real locomotion：强化学习策略直接从仿真部署到真实机器人，行走稳定。 上肢 manipulation：成功演示玩魔方、用马克笔写“BHL”字样、与积木互动等任务，展示精密控制能力。
执行器性能测试：
机械效率最高可达 ~90%。 在 locomotion 中仅使用执行器扭矩能力的 ~30%，留有较大裕量。 刚度测试、效率 vs 扭矩曲线、功率测量等均有详细实验支撑。
成本-性能对比：定义了归一化性能因子 (\hat{p})（平均峰值扭矩 / 身高 / 体重）和性价比 (\varphi = \hat{p} / \text{cost})。Berkeley Humanoid Lite 在 <5000 美元价位段表现出极高的性价比，远超许多商用平台。
资源汇总（一键直达）
官方网站：https://lite.berkeley-humanoid.org/ GitHub 主仓库：https://github.com/HybridRobotics/Berkeley-Humanoid-Lite 论文：https://arxiv.org/abs/2504.17249 （PDF 直链见网站） 主演示视频：https://youtu.be/dIdJGkMDFl4 完整文档：https://berkeley-humanoid-lite.gitbook.io/docs Releases（CAD/打印文件）：GitBook Releases 页面 相关子仓库：Berkeley-Humanoid-Lite-Lowlevel（低层控制）、Berkeley-Humanoid-Lite-Assets（模型文件） 社区：Discord（网站有 QR）和微信群（网站有 QR）
引用格式（BibTeX）见 GitHub README 或论文。
总结
Berkeley Humanoid Lite 是继完整版 Berkeley Humanoid 之后，实验室为“普惠科研”推出的 Lite 版本。它不仅验证了 3D 打印摆线执行器在真实人形机器人上的可行性，更通过全栈开源（硬件设计、嵌入式代码、训练部署框架）为全球社区提供了可复制、可扩展的平台。无论你是想入门强化学习控制、研究 sim2real、还是动手制作自己的低成本人形机器人，这都是目前性价比最高、最开放的选择之一。
