大家好，这期我们来聊一个非常工程化的问题：

电力电子领域到底有哪些主流仿真软件？它们分别适合做什么？PSIM、PLECS、LTspice、PSpice、Saber、Q3D、PSCAD、HIL 这些工具到底该怎么选？

很多工程师刚开始接触仿真时，容易陷入一个误区：总想找一个“万能软件”，既能仿主电路，又能仿驱动，又能仿控制，又能仿 EMI，还能仿热和结构。

但在真实工程中，仿真软件不是这样用的。

电力电子仿真的本质，不是选一个软件解决所有问题，而是根据问题的层级选择合适的工具。

一个功率变换装置，至少可以分成以下几个层级：

• 拓扑层：Buck、Boost、PFC、LLC、DAB、三相逆变器、NPC、ANPC 等；

• 控制层：电压环、电流环、SVPWM、DPWM、并网控制、电机控制；

• 器件层：IGBT、SiC MOSFET、GaN HEMT、二极管、驱动芯片；

• 电路层：栅极驱动、采样、保护、运放、比较器、辅助电源；

• 寄生层：PCB、母排、功率模块、封装、走线、杂散电感电容；

• 热层：损耗、结温、散热器、风道、水冷板、整机温升；

• 系统层：电网、电机、储能、电池、整车、微网、数据中心供电系统；

• 测试层：控制器硬件在环、故障注入、自动化回归测试。

不同层级关注的问题不同，所以仿真软件也不一样。

一、先给结论：没有万能软件，只有分层工具链

如果只用一句话总结：

• PSIM / PLECS / Simulink 看系统能不能工作；

• LTspice / PSpice / SIMPLIS / Saber 看电路细节是否合理；

• Q3D / Maxwell / HFSS / CST 看寄生和电磁问题；

• Icepak / FloTHERM / COMSOL 看热；

• Typhoon HIL / OPAL-RT / RTDS 看真实控制器上机前会不会出事。

更具体地说，可以这样理解：

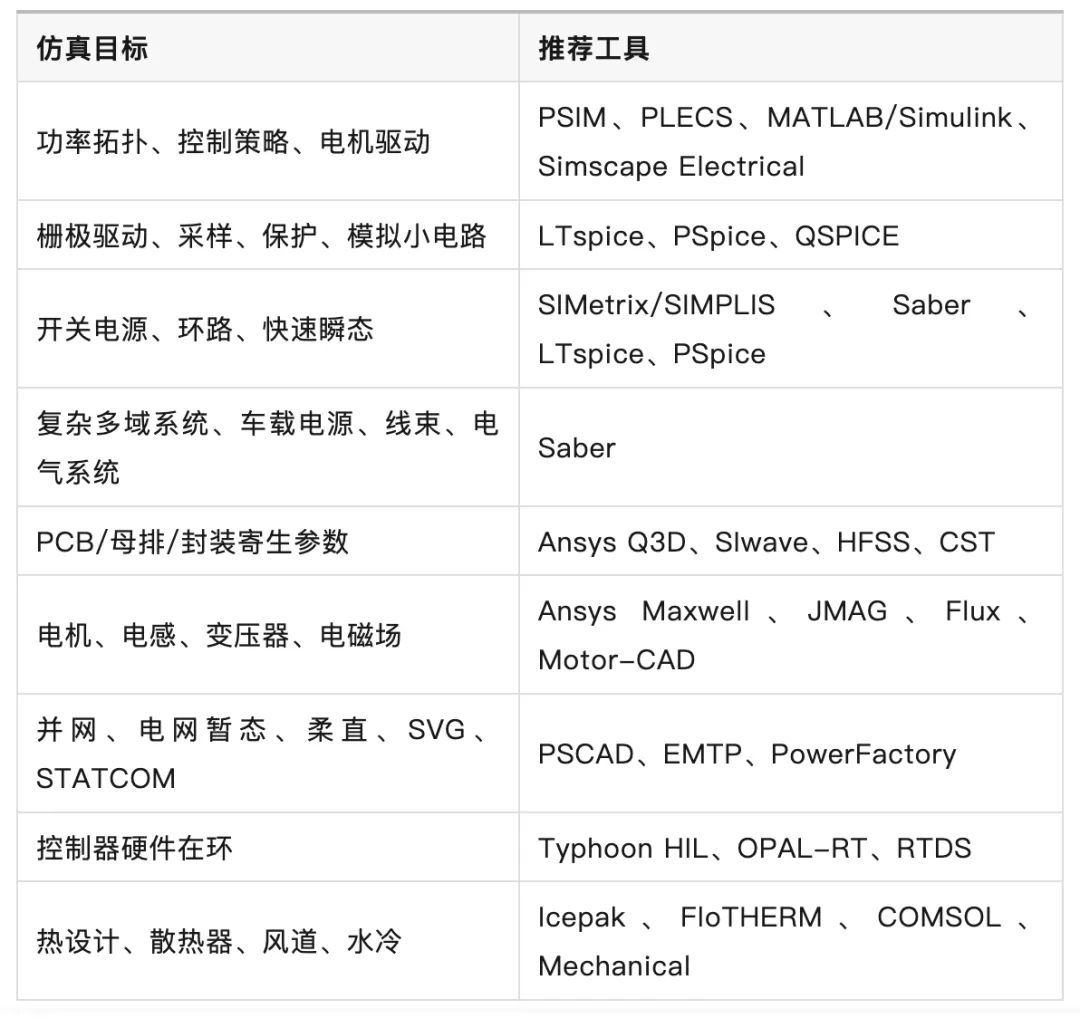

下面我们逐类展开。

二、系统级功率电子仿真：PSIM、PLECS、Simulink、Simscape

这一类软件主要回答的问题是：

这个拓扑能不能工作？控制策略是否合理？动态响应是否满足要求？损耗效率大概如何？

1. PSIM：功率电子工程师非常顺手的系统级工具

PSIM 在电力电子行业使用非常广。它的典型应用包括：

• Buck、Boost、Buck-Boost；

• PFC、Vienna、三相有源整流；

• LLC、CLLC、DAB；

• 三相逆变器；

• 电机驱动；

• 光伏逆变器；

• 储能 PCS；

• 电驱动系统；

• 控制环路；

• 损耗和效率计算；

• 部分 EMI 和滤波器设计。

PSIM 的优势是：面向功率电子和电机驱动，建模直观，仿真速度快，收敛性较好，适合工程师快速搭建系统模型。 Siemens 对 Simcenter PSIM 的官方定位就是面向功率电子和电机驱动仿真设计，并强调其可用于功率变换器损耗、电机驱动效率、传导 EMI、模拟/数字控制等应用。

但是 PSIM 的局限也要清楚：

它更适合系统级和控制级仿真，不是最适合做非常细的器件内部模型、PCB 寄生振荡、芯片级模拟电路行为。

所以在工程中，PSIM 很适合用来回答：

• 这个三相逆变器控制逻辑对不对？

• SVPWM 和 DPWM 切换后电流纹波如何？

• PFC 电流环、电压环参数是否合理？

• DAB 的移相控制是否满足宽范围运行？

• 电机驱动系统效率大概如何？

• 保护策略在系统级是否有效？

一句话评价：

PSIM 是功率电子系统级仿真的高效率工具，非常适合做拓扑、控制、损耗和系统动态。

2. PLECS：适合复杂功率电子系统和热模型联动

PLECS 也是电力电子领域非常主流的软件。它尤其适合复杂功率电子系统的建模，例如：

• 多电平逆变器；

• 电驱系统；

• 储能 PCS；

• 光伏并网逆变器；

• 多端口变换器；

• 热损耗联动仿真；

• 控制策略验证；

• 系统级动态分析。

PLECS 官方将其定位为复杂功率电子系统建模与仿真的软件，并强调其快速、准确以及支持多个物理域的组件库。

PLECS 的一个重要特点是：它非常适合把电路、控制、热模型放在一起进行系统级分析。

比如在功率器件选型时，我们不只是关心某一个开关瞬间的波形，还关心：

• 不同工况下器件损耗如何变化？

• 结温动态是否可接受？

• 散热系统是否有足够裕量？

• 不同开关频率下效率和温升如何平衡？

• 工况循环下热应力是否过大？

这些问题，用 PLECS 会比较顺手。

一句话评价：

PLECS 更适合复杂功率电子系统、损耗和热模型联动，尤其适合需要快速扫工况的场景。

3. MATLAB/Simulink/Simscape：控制算法和系统工程生态最强

如果团队中有控制算法工程师，Simulink 基本绕不开。

它的优势不只是电路仿真，而是整个控制算法生态：

• 控制系统建模；

• 电机控制；

• 并网控制；

• 状态机；

• 代码生成；

• 控制器参数整定；

• 与软件开发流程结合；

• 与 HIL、SIL、MIL 流程结合。

Simscape Electrical 则进一步提供电力电子、电机、电力系统等建模能力。MathWorks 对 Simscape Electrical 的官方描述包括开发控制系统、测试系统级性能、评估模拟电路架构、验证故障容错能力等。

所以，Simulink/Simscape 更适合回答：

• 控制策略是否正确？

• 软件状态机是否合理？

• 电机控制算法是否稳定？

• 并网控制是否满足动态要求？

• 是否可以和代码生成、HIL 流程打通？

一句话评价：

Simulink/Simscape 是控制算法和系统工程生态很强的工具，特别适合控制团队和软件团队使用。

三、电路级 SPICE 仿真：LTspice、PSpice、QSPICE

这一类软件主要回答的问题是：

具体硬件电路能不能工作？模拟细节对不对？驱动、采样、保护、电源小电路有没有问题？

1. LTspice：免费、轻量、普及率高

LTspice 是很多硬件工程师最常用的工具之一。

它适合做：

• 栅极驱动电路；

• RC/RCD 吸收；

• TVS 钳位；

• 运放滤波；

• 电流采样；

• 比较器保护；

• 辅助电源；

• MOSFET/IGBT/SiC 开关瞬态；

• 小信号环路；

• 简单开关电源。

Analog Devices 对 LTspice 的官方定位是免费、快速的 SPICE 仿真软件，包含原理图捕获和波形查看器，并提供模型增强以改善仿真能力。

LTspice 的优势很明显：

• 免费；

• 安装简单；

• 上手快；

• 工程师之间交流方便；

• 很多厂家模型可直接导入；

• 适合快速验证电路思路。

但它的局限也很明显：

• 做大型三相逆变器系统仿真时效率不如 PSIM/PLECS；

• 复杂开关系统可能收敛困难；

• 对控制算法、系统级、多物理域仿真支持有限；

• PCB 寄生、三维场问题不能直接解决。

一句话评价：

LTspice 是硬件工程师验证模拟小电路、驱动电路和器件瞬态的高性价比工具。

2. PSpice：企业级 SPICE，适合规范化设计流程

PSpice 相比 LTspice，更偏企业级设计流程。

它适合做：

• 模拟电路；

• 混合信号电路；

• 电源电路；

• 驱动与保护；

• 器件模型仿真；

• 容差分析；

• 最坏情况分析；

• 与 OrCAD/Cadence 设计流程结合。

Cadence 官方将 PSpice 定位为虚拟 SPICE 仿真环境，具备模拟、混合信号和高级分析能力，并强调其模型库和原型验证能力。 Cadence 还提供大量 PSpice 模型库资源，用于加速模拟和混合信号设计。

如果公司本身已经使用 OrCAD Capture、Allegro 或 Cadence 生态，那么 PSpice 的价值会更明显。

它适合企业建立：

• 标准模型库；

• 标准仿真模板；

• 设计评审报告；

• 器件库管理；

• 设计验证流程；

• 最坏情况分析流程。

一句话评价：

PSpice 更适合企业级、规范化、流程化的电路仿真。

3. QSPICE：新一代免费 SPICE 工具

QSPICE 是 Qorvo 推出的免费仿真工具，定位于功率、模拟和 RF 应用。Qorvo 官方描述其为面向功率、模拟和 RF 应用的免费仿真工具。

它的特点是：

• 免费；

• 面向功率和模拟设计；

• 混合信号能力较强；

• 仿真速度和体验较新；

• 适合功率器件和模拟电路探索。

但相比 LTspice 和 PSpice，QSPICE 在工程生态、模型积累、团队普及程度方面还需要时间。

一句话评价：

QSPICE 值得关注，尤其适合希望尝试新一代免费 SPICE 工具的工程师。

四、开关电源专用仿真：SIMPLIS 和 Saber

开关电源和一般模拟电路不太一样。它既有高速开关，又有环路稳定性，还有非线性器件、磁性器件和保护逻辑。

所以在电源行业，除了 LTspice 和 PSpice，还有两类软件经常被提到：

SIMPLIS 和 Saber。

1. SIMPLIS：开关电源环路和瞬态分析的利器

SIMPLIS 是开关电源领域非常有特色的软件。

它适合做：

• Buck、Boost、Flyback、Forward；

• LLC、反激、正激；

• 电源控制环路；

• 瞬态响应；

• 稳定性分析；

• Bode 图；

• 电源补偿网络；

• 启动和负载跳变；

• 开关电源设计验证。

SIMPLIS Technologies 官方描述其可用于开关功率电子系统设计与仿真，并强调其在电源设计中相比传统 SPICE 可实现更快的仿真速度。 Analog Devices 对 SIMPLIS 的介绍也强调，它是专门应对开关电源仿真挑战的电路仿真器，通常可比传统 SPICE 更快完成开关电路瞬态分析。

SIMPLIS 的核心价值在于：

它不是简单照搬传统 SPICE 的方式去处理开关电源，而是针对开关系统做了专门优化。

所以在做开关电源环路、瞬态响应、补偿设计时，它往往比普通 SPICE 更高效。

一句话评价：

SIMPLIS 是开关电源工程师非常值得掌握的工具，尤其适合环路和快速瞬态分析。

2. Saber：常用于开关电源，但不只是开关电源

这里要特别说明一下 Saber。

很多工程师会说：

Saber 不就是开关电源仿真软件吗？

这个说法有道理，但不够完整。

Saber 确实长期被很多电源工程师用于开关电源、功率电子和器件应力分析。但从软件定位上看，它并不只是一个开关电源仿真工具。

Ansys 当前对 Saber 的官方定位是：面向功率电子、机电系统和线束设计的高精度虚拟样机与仿真工具，覆盖多域功率电子设计、机电系统验证和线束优化。

所以 Saber 可以理解为：

它从开关电源和功率电子仿真中非常有存在感，但能力边界已经扩展到多域系统、车载电气、线束、机电系统和虚拟样机验证。

Saber 适合做：

• 开关电源；

• 车载 OBC；

• 车载 DCDC；

• 电驱动电气系统；

• 航空电源；

• 多域电气系统；

• 线束和电气网络；

• 故障注入；

• 容差和鲁棒性分析；

• 最坏情况分析；

• 复杂系统虚拟样机。

所以，Saber 不是不能归入开关电源仿真软件，而是不能只把它看成开关电源仿真软件。

一句话评价：

Saber 是开关电源、功率电子和复杂多域系统虚拟样机的重要工具，尤其适合复杂系统和可靠性验证。

五、寄生参数与电磁场仿真：Q3D、Maxwell、HFSS、CST、SIwave

随着 SiC、GaN 和高速 IGBT 的应用，电力电子仿真不能只停留在理想电路层面。

因为很多问题不是拓扑错了，也不是控制错了，而是寄生参数惹的祸。

比如：

• 栅极振荡；

• Vds/Vce 过冲；

• dv/dt 过高；

• di/dt 过高；

• 开关环路寄生电感过大；

• 共源电感影响驱动；

• 母排杂散电感引起过压；

• PCB 走线耦合导致误触发；

• 共模电流路径不清晰；

• 传导 EMI 超标；

• 功率模块布局不合理。

这些问题，单靠 PSIM 或 LTspice 很难解决。因为它们需要从三维结构中提取真实寄生参数。

1. Ansys Q3D：提取 R、L、C、G 寄生参数

Q3D 的典型用途是：

• PCB 寄生参数提取；

• 功率模块寄生参数提取；

• 母排杂散电感计算；

• 封装寄生分析；

• 开关回路电感计算；

• 共源电感分析；

• 高频电流路径分析。

Ansys 对 Q3D Extractor 的官方描述是：用于现代电子设计的寄生参数提取工具，可计算频率相关的电阻、电感、电容和电导，并可用于高功率母排和功率变换器组件。

在 SiC/GaN 应用中，Q3D 非常关键。因为开关速度越快，布局寄生的影响越明显。

一句话评价：

Q3D 不是用来替代 PSIM 或 LTspice 的，而是用来把真实结构中的寄生参数提取出来，再反馈到电路仿真中。

2. Maxwell：电机、变压器、电感等低频电磁场

Maxwell 更适合做低频电磁场问题，例如：

• 电机；

• 变压器；

• 电感；

• 电磁执行器；

• 母排磁场；

• 磁饱和；

• 涡流损耗；

• 铁损；

• 转矩脉动。

Ansys 官方资料将 Maxwell 描述为用于设计和分析电机、执行器、变压器等 2D/3D 结构的电磁场仿真软件，基于有限元方法求解静态、频域和时变电磁场。

一句话评价：

Maxwell 更适合磁件、电机和低频电磁场，不适合直接替代 PSIM 做整机拓扑控制仿真。

3. HFSS、CST、SIwave：高频、EMI、PCB 电源完整性

HFSS、CST、SIwave 这类工具更多用于：

• 高频电磁场；

• EMI/EMC；

• 辐射问题；

• 连接器；

• PCB 电源完整性；

• 信号完整性；

• 共模路径；

• 高频耦合；

• 封装与互连。

对于高速 SiC/GaN 驱动器，尤其是高 dv/dt、高 di/dt 场景，如果只看理想电路图，很多问题是看不出来的。

例如：

• 为什么同样的驱动电阻，换一个 PCB 布局就振荡？

• 为什么上管误导通？

• 为什么共模电流从意想不到的路径流出去？

• 为什么实验室 EMI 超标，但原理图看起来没有问题？

这些问题往往需要电磁场仿真和寄生参数提取配合解决。

一句话评价：

当开关速度进入 SiC/GaN 时代，电力电子硬件设计不能只看原理图，还必须看布局、结构和电磁路径。

六、电机与电驱仿真：Motor-CAD、Maxwell、JMAG、Flux

对于伺服、电驱、变频器企业来说，电力电子仿真不能只仿逆变器，还要考虑电机。

电机相关仿真主要关注：

• 电磁转矩；

• 转矩脉动；

• 齿槽转矩；

• 反电势；

• 铁损；

• 铜损；

• 温升；

• 效率 Map；

• NVH；

• 磁饱和；

• 弱磁能力；

• 电机与逆变器匹配。

常见工具包括：

• Motor-CAD；

• Ansys Maxwell；

• JMAG；

• Altair Flux；

• Simcenter Motorsolve；

• Simulink 电机模型。

这里要注意一个层级关系：

• PSIM/PLECS/Simulink 更适合做电机控制和电驱系统动态；

• Maxwell/JMAG/Flux/Motor-CAD 更适合做电机本体设计。

也就是说：

• 如果你关心 FOC 控制、电流环、速度环、PWM、逆变器输出电流，用 PSIM/PLECS/Simulink；

• 如果你关心电机磁场、铁损、转矩脉动、磁饱和，用 Maxwell/JMAG/Flux；

• 如果你要快速做电机方案迭代和热设计，可以考虑 Motor-CAD。

一句话评价：

电驱系统仿真最好是“电机有限元 + 逆变器系统仿真 + 控制算法仿真”联合使用。

七、并网与电网暂态仿真：PSCAD、EMTP、PowerFactory

如果做的是光伏、储能、SVG、STATCOM、柔直、微网、并网逆变器，就不能只站在单机产品角度看问题。

因为并网产品还要面对电网。

这类问题包括：

• 电网故障穿越；

• 低电压穿越；

• 高电压穿越；

• 弱电网稳定性；

• 并网谐振；

• 阻抗稳定性；

• 次同步振荡；

• 多机并联相互作用；

• SVG/STATCOM 动态响应；

• 柔直换流站暂态；

• 电网侧保护配合；

• 大规模新能源并网。

这时 PSCAD、EMTP、PowerFactory 就非常重要。

PSCAD 官方将其定位为电力系统 EMT 仿真工具，可用于建立、仿真和建模电力系统，并在 HVDC 和 FACTS 等场景中广泛使用。

一般来说：

• PSCAD / EMTP 更偏电磁暂态；

• PowerFactory 更偏电力系统规划、潮流、短路、稳定性和并网分析；

• RTDS 更偏实时电磁暂态和保护控制硬件在环。

一句话评价：

做并网产品，不能只会功率电子单机仿真，还必须理解电网暂态和系统稳定性。

八、实时仿真与 HIL：Typhoon HIL、OPAL-RT、RTDS

仿真最终要服务于产品验证。

当产品越来越复杂，单靠样机调试会带来几个问题：

• 故障工况不容易真实复现；

• 高压大功率实验风险高；

• 控制器软件版本迭代快；

• 保护逻辑测试不完整；

• 极端工况测试成本高；

• 自动化回归测试困难；

• 控制板上机前风险大。

这时 HIL，也就是硬件在环，就非常有价值。

HIL 的基本思想是：

真实控制器接入实时仿真平台，仿真平台模拟功率电路、电机、电网、电池或负载，让控制器以为自己接的是一台真实设备。

这样就可以在不上高压、不接大功率硬件的情况下测试：

• PWM 输出；

• ADC 采样；

• 保护逻辑；

• 故障穿越；

• 状态机；

• 通讯；

• 并网控制；

• 电机控制；

• 自动化测试脚本；

• 极端故障工况。

Typhoon HIL 官方将其方案定位为面向数字电源的离线和 HIL 仿真解决方案，并在功率电子应用中覆盖电机驱动、电池变换器、光伏逆变器、有源滤波器、牵引变换器等场景。

常见 HIL 平台包括：

• Typhoon HIL；

• OPAL-RT；

• RTDS；

• dSPACE；

• Speedgoat。

其中：

• Typhoon HIL 在功率电子控制器测试中使用较多；

• OPAL-RT 平台灵活，适合复杂实时仿真；

• RTDS 在电力系统、电网保护、柔直、新能源并网领域很有影响力；

• dSPACE 和 Speedgoat 常与汽车、电驱、控制开发流程结合。

一句话评价：

HIL 不是用来替代设计仿真的，而是用来验证真实控制器在复杂工况下是否可靠。

九、热仿真：PLECS 热模型、Icepak、FloTHERM、COMSOL

功率电子最终绕不开热。

很多产品不是因为拓扑不行，而是因为热不行：

• 器件结温过高；

• 热循环应力过大；

• 散热器设计不足；

• 风道不合理；

• 水冷板流阻过大；

• 模块热耦合严重；

• 局部热点被忽略；

• 长期可靠性不足。

热仿真可以分两类。

第一类是电路级热模型：

• 器件损耗；

• 结温动态；

• 热阻热容网络；

• 不同工况下温升；

• 功率循环分析。

这类可以用 PLECS、PSIM 或厂家热模型做。

第二类是三维结构热仿真：

• 散热器；

• 风道；

• 水冷板；

• PCB 热；

• 功率模块安装；

• 整机温升；

• 机柜级热管理。

这类通常用 Icepak、FloTHERM、COMSOL、Ansys Mechanical 等工具。

一句话评价：

电路仿真告诉你损耗在哪里，热仿真告诉你热能不能散出去。

十、不同软件之间的本质差异

看到这里，我们可以总结一下不同软件之间的本质差异。

1. PSIM / PLECS / Simulink：偏系统

它们关注的是：

• 拓扑；

• 控制；

• 系统响应；

• 动态过程；

• 损耗效率；

• 电机和电网接口。

适合问：

系统能不能工作？控制策略是否合理？动态性能是否满足要求？

2. LTspice / PSpice / QSPICE：偏电路

它们关注的是：

• 器件模型；

• 驱动电路；

• 运放比较器；

• 采样保护；

• 辅助电源；

• 小信号行为；

• 开关瞬态。

适合问：

这个具体硬件电路有没有问题？元件参数是否合理？波形细节是否符合预期？

3. SIMPLIS / Saber：偏开关电源和复杂电源系统

它们关注的是：

• 开关电源瞬态；

• 环路稳定；

• 电源控制；

• 器件应力；

• 容差分析；

• 多域系统；

• 复杂电气系统。

适合问：

电源系统是否稳定？极端工况是否可靠？容差和最坏情况是否可接受？

4. Q3D / Maxwell / HFSS / CST / SIwave：偏电磁和寄生

它们关注的是：

• 寄生电感；

• 寄生电容；

• 电磁耦合；

• 电流路径；

• 高频辐射；

• 母排结构；

• PCB 布局；

• 磁场分布。

适合问：

真实结构中的寄生参数和电磁路径会不会导致问题？

5. Icepak / FloTHERM / COMSOL：偏热和多物理场

它们关注的是：

• 结温；

• 风冷；

• 水冷；

• 热耦合；

• 结构传热；

• 局部热点；

• 长期可靠性。

适合问：

产品能不能长期稳定运行？热设计有没有裕量？

6. Typhoon HIL / OPAL-RT / RTDS：偏控制器验证

它们关注的是：

• 真实控制板；

• 实时闭环；

• 故障注入；

• 自动化测试；

• 控制软件验证；

• 极端工况覆盖。

适合问：

控制器真正上机前，保护、控制、通讯和状态机是否可靠？
