AI如何把半导体研发推向制造闭环

AI把参数搜索变快，物理仿真负责守住可制造、可解释的器件空间。

先进制程研发里，一个参数变化会同时牵动掺杂扩散、载流子输运、应力、热效应和器件电学。设计变量越多，逐点扫描和人工校准越容易被组合数量拖慢。Silvaco在最新的报告中给出一条路径：用TCAD生成可信数据，用机器学习筛选关键变量，再把优化结果送回制造环节，形成持续更新的数字孪生。

01| AI需要一套可信的物理底座

半导体研发面对强耦合系统。掺杂分布改变电场，结构尺寸影响应力和迁移率，界面状态与热边界继续改变器件表现。模型若缺少这些机制，只能在已有数据附近拟合，难以判断结果能否制造、能否跨批次复现。

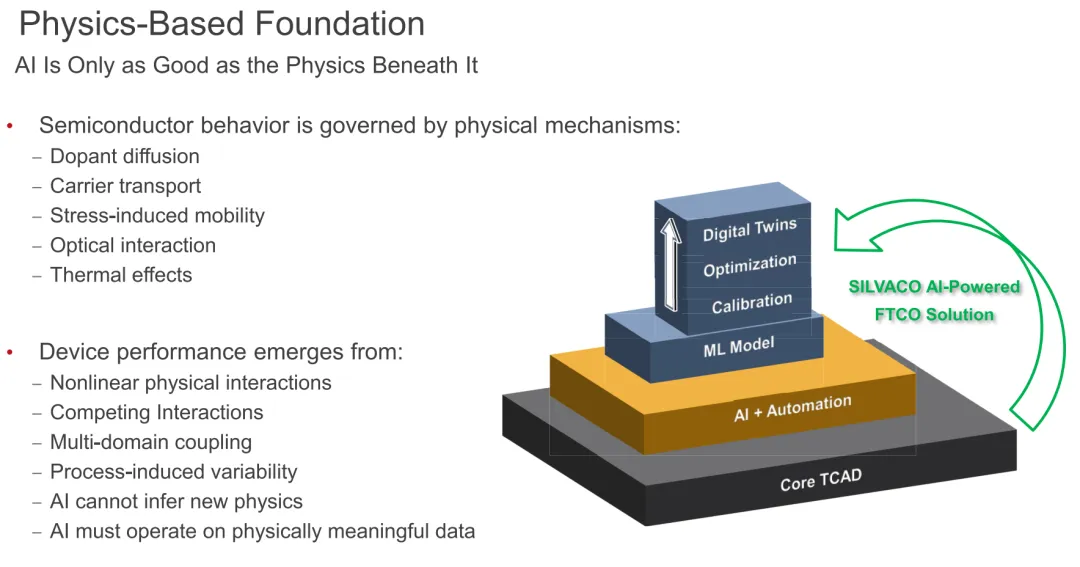

报告把核心TCAD放在底层：工艺仿真还原制造步骤，器件仿真计算电学响应，多物理场工具补足不同尺度。AI与自动化位于其上，承担参数筛选、校准和优化。每组训练数据由此具有明确物理含义，工程师也能追溯性能变化的原因。

CMOS关注短沟道效应、应力和随机涨落；存储器涉及电荷俘获、铁电和隧穿；功率器件更看重缺陷、击穿与热效应。数字孪生需要面向具体器件校准。

02| 六步闭环，把仿真变成工程工具

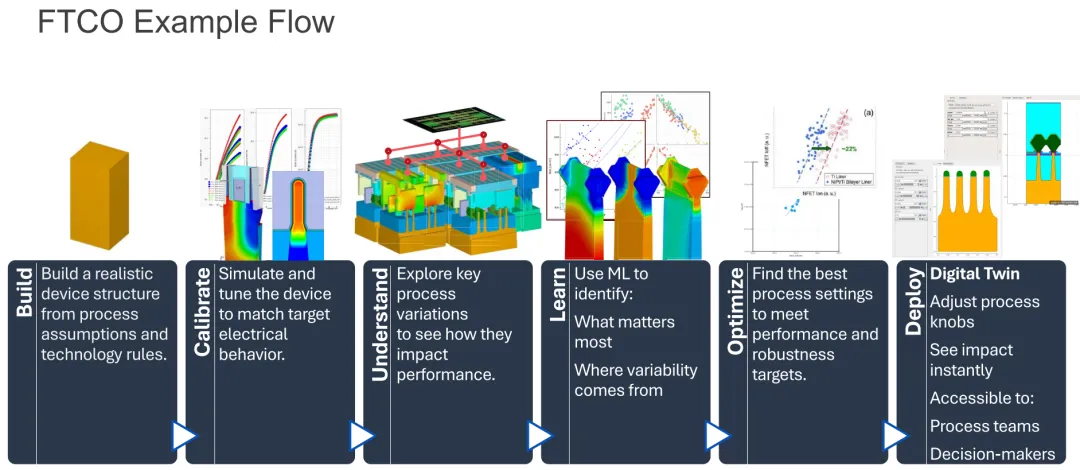

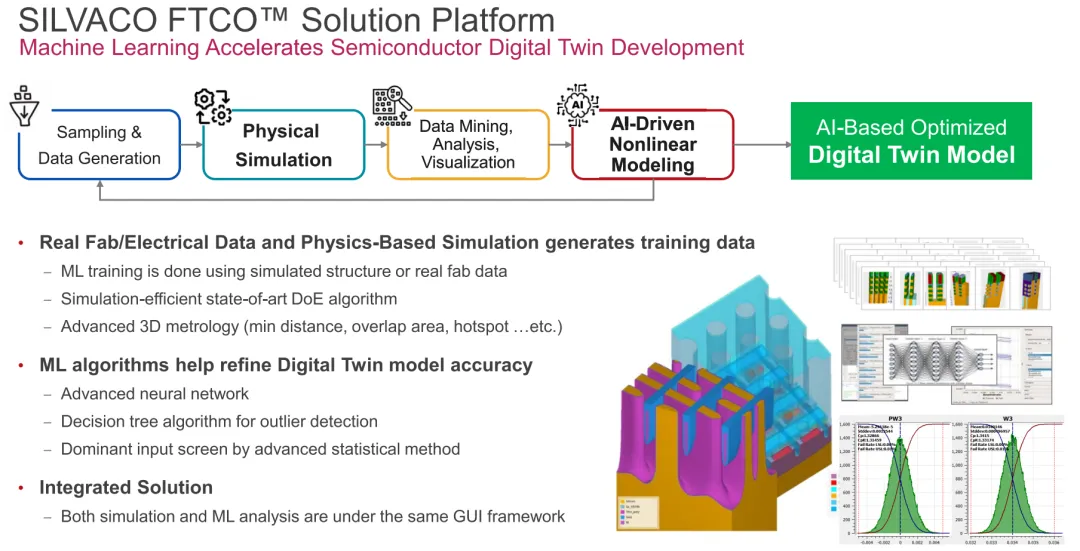

FTCO从真实晶圆数据、电学数据和物理仿真数据出发，经过数据分析、非线性建模，最终得到可优化的数字孪生。报告将工程过程归纳为六个环节：构建设备结构、校准目标电学、理解工艺波动、识别关键因素、优化性能与鲁棒性、部署数字孪生。

构建与校准决定模型是否贴近真实器件；理解与学习负责从大量输入中找出主导变量；优化给出满足多项约束的参数组合；部署则让工艺团队调整参数后快速看到性能和良率影响。分散在仿真、数据分析和经验判断里的动作，被串成可验证、可迭代的链路。

底层计算效率决定闭环能否落地。报告列出的2025年增强中，新求解器让应力仿真提速约75%，工艺网格性能提升约60%。单次物理仿真更快，设计实验便能覆盖更多参数组合，机器学习得到的数据也更完整。

03| 机器学习先找关键变量，再求工艺窗口

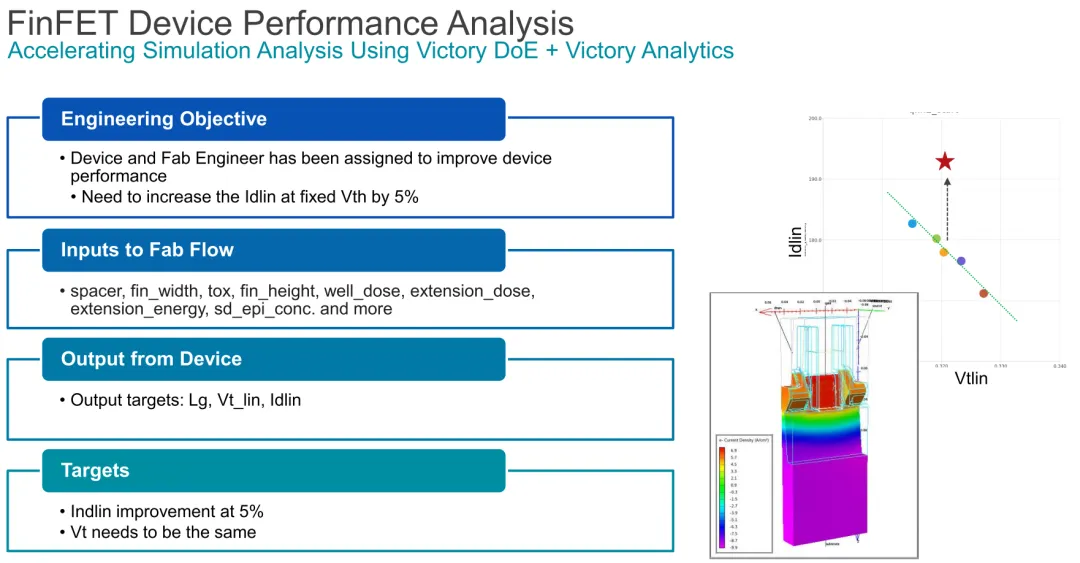

FinFET案例展示了这套方法如何进入具体任务。工程目标是在阈值电压Vt保持不变的条件下，让线性区驱动电流Idlin提升5%。输入包含间隔层、鳍宽、栅氧厚度、鳍高、阱注入剂量、延伸区剂量与能量、源漏外延浓度等，变量之间存在明显耦合。

流程先用筛选型设计实验识别重要输入，再进行响应面仿真并建立机器学习模型，最终以期望度方法同时约束Vt和Idlin，反推出最优输入值。AI缩小了搜索范围，计算预算可以集中到主导因素及其交互区域。

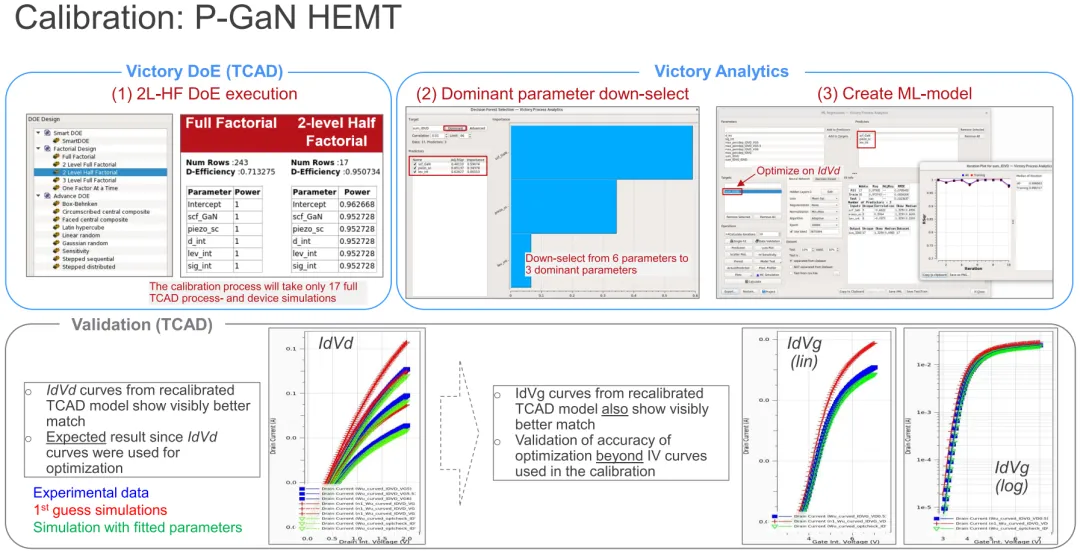

P-GaN HEMT校准采用相似思路。两水平半因子设计把全因子实验所需的243组仿真降至17组，随后从6个参数中筛出3个主导参数，建立机器学习模型并回到TCAD验证。实验量明显下降，最终曲线仍需与实验数据核对，校准结果才具备工程可信度。

04| 从器件最优点走向制造良率闭环

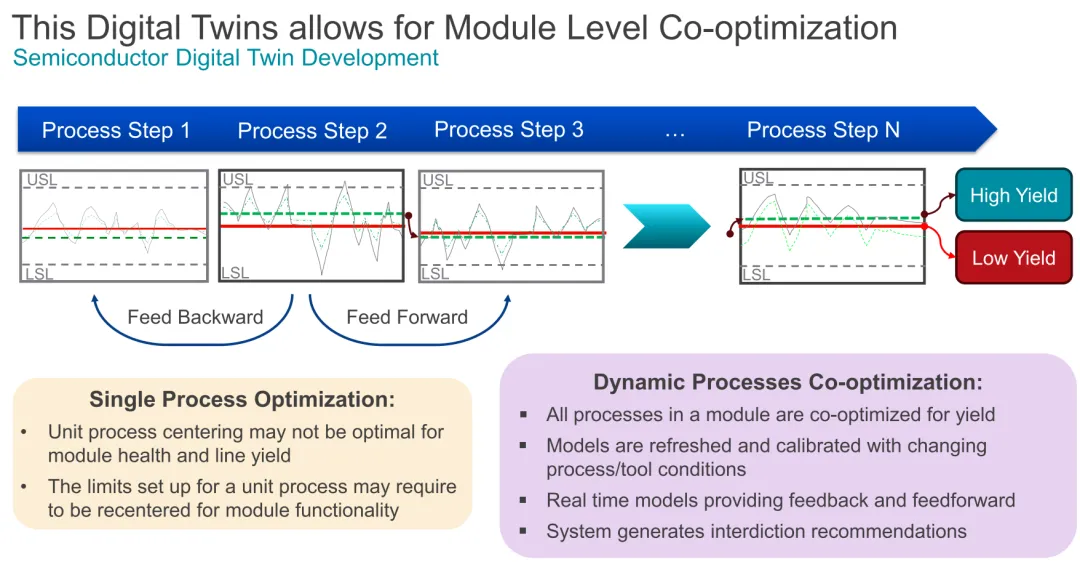

量产面对的核心问题是波动。单个工序处在中心值，并不保证整个模块的良率最优；前序偏差可能在后续被放大，也可能通过另一项参数补偿。报告提出跨工序数字孪生：模型持续吸收工艺状态和设备条件，通过反馈与前馈更新后续设定，并把建议返回制造环节。

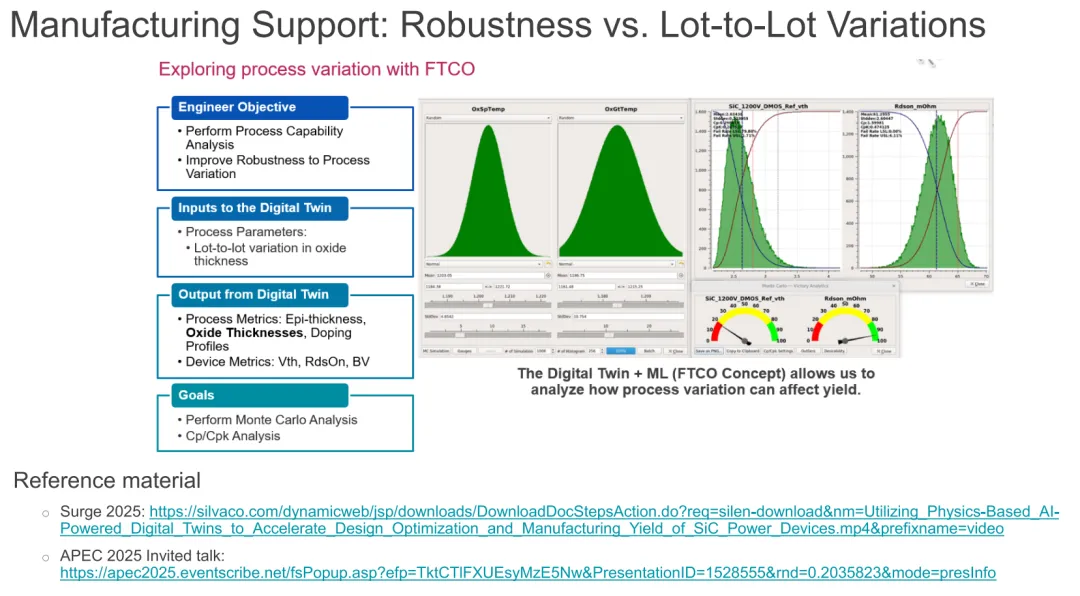

蒙特卡洛与Cp/Cpk分析进一步把“最优参数”转换为“可量产窗口”。系统对多个输入分布抽样，统计输出均值、波动和失效率，再用随机森林识别影响良率的关键特征。SiC DMOS案例还把批次间氧化层厚度变化送入数字孪生，观察Vth、导通电阻和击穿电压的分布，从而评价工艺鲁棒性。

结尾| AI的价值要落在可验证的工艺窗口

这份报告给出的路径很务实：物理模型定义可信边界，实验与晶圆数据持续校准，机器学习压缩搜索空间，统计分析检验波动，数字孪生再把结果送回工艺流程。真正可用的半导体AI，最终要回答三个工程问题：结果是否符合物理规律，参数是否能够制造，性能是否能在批次变化中保持稳定。
