AI 算力正快速迈入千瓦时代。随着 GPU、AI 加速器及 HBM 等高性能芯片功耗持续提升，供电系统需要在纳秒级完成大电流响应，电源完整性（PDN）已成为影响计算性能的重要瓶颈。与此同时，高速封装、Chiplet 及 1.6T 光模块不断提高系统工作频率，对去耦电容提出更低 ESR、更低 ESL 及更稳定容值的要求。

传统 MLCC 凭借成本和成熟度长期占据主流市场，但在高频、高功率密度场景下面临容量随直流偏压下降、压电啸叫及寄生电感增加等问题，逐渐接近性能边界。特别是在 AI 服务器和先进封装中，仅依靠 MLCC 已难以满足下一代供电网络设计需求。

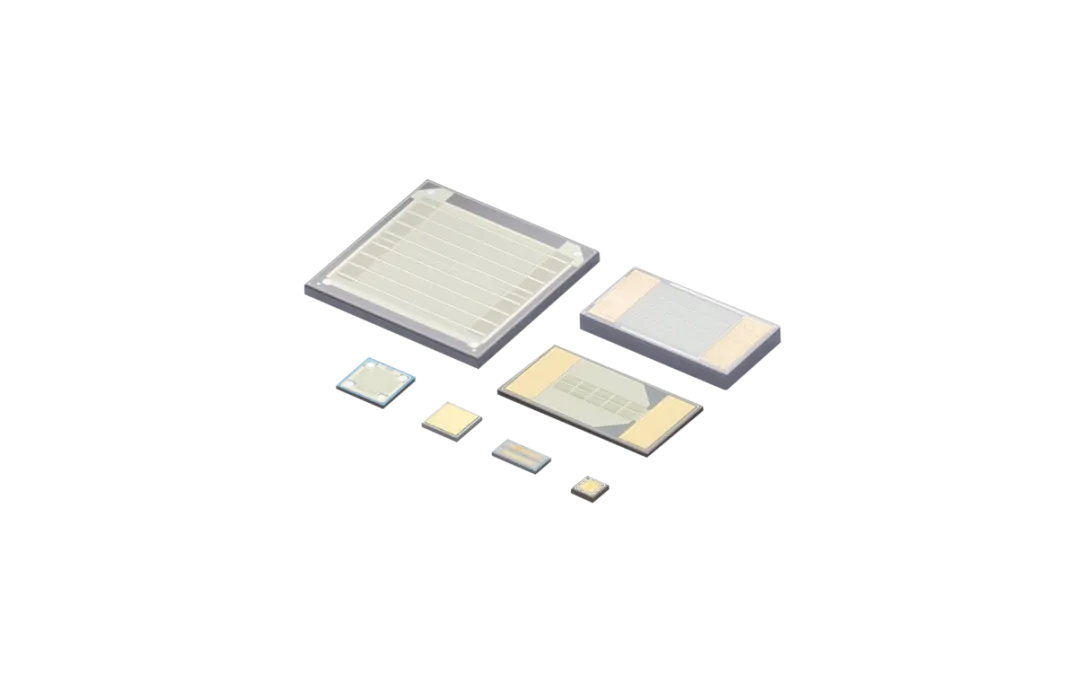

硅电容基于半导体晶圆工艺制造，具有超低 ESR/ESL、优异的温度与电压稳定性以及超薄封装等优势，正逐步进入 AI 服务器、高性能计算、高速光模块及汽车电子等高端市场。未来，硅电容并非完全替代 MLCC，而是在高频、高可靠场景中形成互补，成为 AI 基础设施升级的重要受益方向。

一、技术原理与核心性能

硅电容本质上仍遵循传统电容器“导体 + 介质 + 导体”的储能原理，但与采用陶瓷烧结工艺制造的 MLCC 不同，其完全依托半导体晶圆工艺制造，因此能够实现更高的集成度、更低的寄生参数及更优异的高频性能。

硅电容通常可从两个维度进行理解：一是按工作原理分类，包括 MIM 和 MOS 两类；二是按结构形式分类，包括平面（Planar）、深沟槽（Deep Trench Capacitor，DTC）和 VIC（Via Integrated Capacitor）三种技术路线。其中，前者决定电容的电学特性，后者决定单位面积容值密度及制造工艺，也是当前产业发展的核心方向。

按工作原理分类

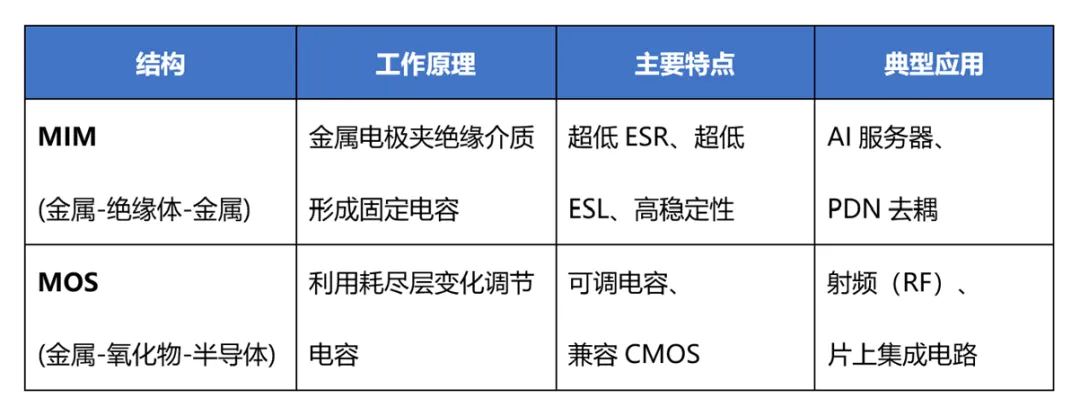

目前产业主要采用两类电容结构：MIM（金属-绝缘体-金属）和 MOS（金属-氧化物-半导体）。

按结构形式分类

目前产业主要存在三种典型技术路线，包括平面结构（Planar）、深沟槽结构（Deep Trench Capacitor，DTC）及 VIC（Via Integrated Capacitor）结构。不同技术路线主要区别在于电容形成方式、单位面积容值密度及制造复杂度。

其中，平面结构工艺最成熟，但单位面积容值密度相对有限；DTC 通过三维深沟槽显著增加有效电极面积，目前已成为 AI 服务器及高速光模块等高性能应用的主流技术路线；VIC 则进一步提升容值密度和集成度，被认为是面向先进封装的新一代发展方向，目前仍处于产业化早期阶段。

目前高端硅电容产品普遍采用 DTC 技术路线。相比传统平面结构，DTC 通过在硅晶圆中刻蚀高纵横比沟槽，并在沟槽侧壁沉积介质及电极材料，大幅增加有效电极面积，在保持超薄封装的同时实现更高容值密度。根据村田公开资料，其三维深沟槽产品的电容密度可超过 1.3 μF/mm²，器件厚度不足 40 μm。

近年来，随着先进封装不断发展，VIC 路线逐渐受到行业关注。相比传统 DTC，VIC 在高容值密度及占板面积方面具有进一步提升潜力，更适用于 GPU 近芯片供电及高端先进封装，但目前产业化仍处于早期阶段。

核心性能优势：高频时代的关键被动器件

相比传统 MLCC，硅电容最大的竞争优势并非追求更大的容值，而是在高频性能、稳定性及可靠性方面表现更加优异。

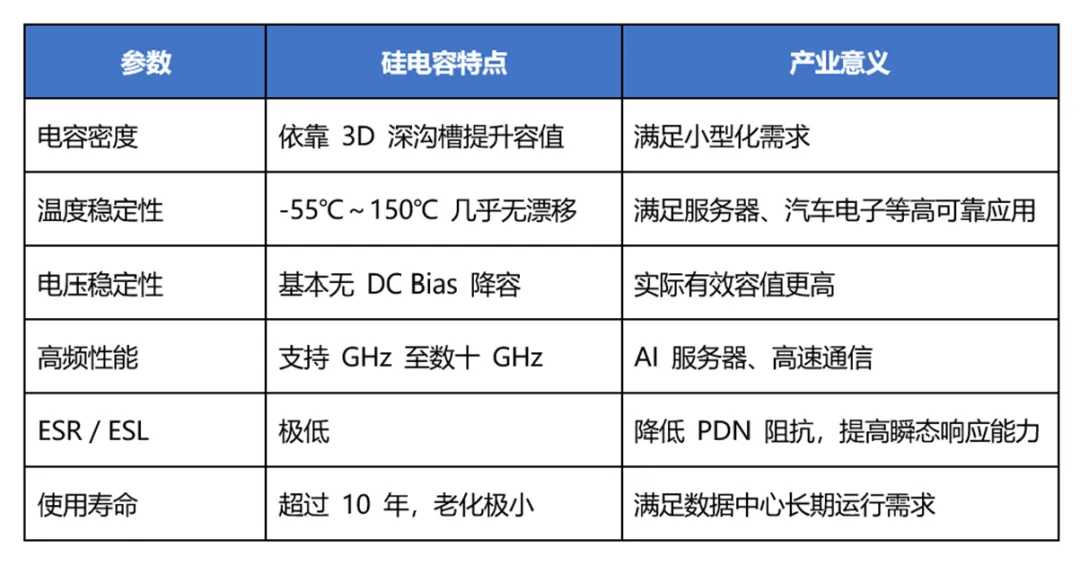

其中，温度稳定性和电压稳定性是硅电容区别于高介电 MLCC 的重要特征。由于采用 SiO₂或Si₃N₄作为介质，其容值几乎不受温度及直流偏压影响，可避免传统 MLCC 在高偏压下有效容量明显下降的问题。

另一方面，晶圆级制造带来的超低 ESR 和超低 ESL，使硅电容能够在GHz 以上频率保持稳定阻抗。村田产品支持 DC 至 40GHz 应用，京瓷AVX 产品同样覆盖 20GHz 以上高速场景，为 AI 服务器、高速互连及射频系统提供更优的高频性能。

【小结】硅电容的技术护城河不来自更大的容值，而在于“有效容量”，即在高温、高压、高频下，其性能几乎不衰减，这是传统高介电MLCC无法企及的。深沟槽结构已成产业共识，MIM与MOS路线各司其职，前者主导去耦，后者服务射频。

二、制造工艺与产业链

硅电容制造流程高度依赖半导体设备，主要包括晶圆清洗、介质沉积、光刻、深沟槽刻蚀、电极填充、CMP 平坦化及晶圆减薄等步骤。与传统 MLCC 相比，其制造难度和设备要求更高，但也带来了更好的尺寸一致性和可靠性。

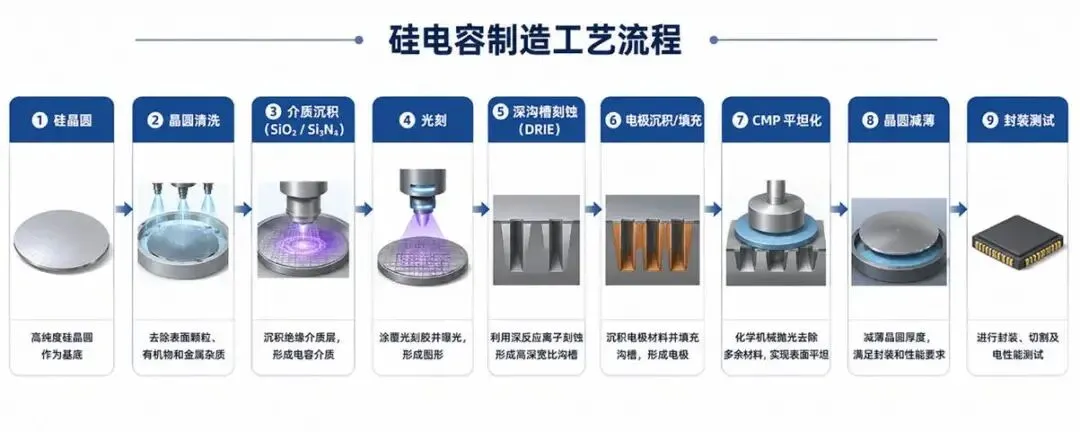

整体工艺流程如下：

其中，深沟槽刻蚀决定电容密度，介质沉积决定漏电流及可靠性，而晶圆减薄则满足先进封装及超薄终端的集成需求，是目前硅电容制造的三大关键工艺。随着国内刻蚀、沉积及 CMP 设备不断成熟，硅电容国产化制造能力也有望持续提升。

产业链

硅电容与传统被动元件最大的不同，在于其制造体系与 MEMS、先进封装及晶圆制造高度重合。因此，其产业链不仅包括传统被动元件制造环节，还深度依赖半导体设备及晶圆制造能力。

从产业链来看，上游主要包括硅晶圆、刻蚀、沉积、CMP 等半导体设备及材料；中游为硅电容设计与制造；下游则覆盖 AI 服务器、高性能计算、先进封装、高速光模块、汽车电子及工业控制等应用领域。

随着国内晶圆制造、刻蚀、沉积及 CMP 等半导体设备持续成熟，硅电容制造能力正不断提升，为国产企业后续产业化奠定基础。

与此同时，随着Chiplet、2.5D/3D 封装及硅中介层快速普及，能够提供晶圆级无源器件制造能力的企业，也有望借助先进封装产业链切入硅电容市场，实现差异化竞争。

【小结】硅电容的制造壁垒实质是半导体工艺壁垒，深沟槽刻蚀、介质沉积和晶圆减薄是三大核心环节。国内设备能力正在突破，但高端产品仍依赖进口。产业链的国产化机遇不在电容本身，而在于刻蚀设备、ALD前驱体、晶圆减薄服务等上游环节，这些将率先受益于本土产能扩张。

三、应用场景：AI 算力升级驱动硅电容进入高速成长阶段

硅电容真正的产业机会来自AI基础设施升级。在GPU功耗持续提升、先进封装普及及高速光互连快速发展的背景下，硅电容凭借超低ESR、超低ESL及稳定容值，正逐步成为高端电源网络的重要组成部分。其中，AI服务器GPU去耦和1.6T光模块高频滤波是当前最具代表性的两大应用场景。

AI服务器GPU

AI服务器是当前硅电容最重要、增长最快的应用市场，也是未来几年需求增量的主要来源。随着GPU功耗提升，传统供电网络正面临更大的瞬态响应压力，近芯片去耦能力逐渐成为影响系统稳定性的关键因素。

传统 MLCC 虽然仍是主流方案，但随着 GPU 功耗持续提升，其局限性逐渐显现：

• 高直流偏压下有效容值下降；
• 高频区域寄生电感（ESL）增加，影响瞬态响应；
• 压电效应可能产生啸叫，影响系统可靠性。

相比之下，硅电容采用晶圆级三维结构，ESR 和 ESL 显著更低，可直接集成于封装基板或硅中介层附近，大幅缩短供电回路，提高高频去耦效率。目前，硅电容已逐步进入 AI 服务器、高性能计算（HPC）及先进封装电源设计，成为 PDN 优化的重要组成部分。

未来随着 GPU 功耗持续提升，靠近芯片的去耦需求将不断增加，硅电容有望成为高端 AI 服务器的重要增量器件，而 MLCC 则更多承担外围去耦功能，两者形成长期互补。

1.6T 光模块：高频滤波需求快速提升

除AI服务器外，高速光模块是硅电容另一条最具成长性的应用赛道。随着数据中心网络不断向更高速率演进，信号完整性对供电噪声愈发敏感，高频滤波需求快速提升，为硅电容创造了新的市场空间。

随着数据中心网络由 800G向 1.6T 升级，DSP 芯片、TIA、Driver 等高速器件工作频率持续提高，电源噪声对信号完整性的影响更加明显，高速电源滤波的重要性显著提升。

传统 MLCC 在 GHz 以上频率容易受到寄生参数影响，而硅电容凭借低 ESR、低 ESL 及宽频响应，可在高速供电网络中保持更稳定阻抗，适用于 DSP 核心供电、高速 SerDes 及射频电路等关键位置。根据公开资料，目前硅电容已在约 110GHz 高速光通信应用中完成产品验证，并逐步进入高速光模块供应链。

随着未来 1.6T 及更高速率光模块逐步放量，高频滤波能力将成为关键竞争因素，硅电容有望成为高速光模块的重要配套器件。

其他应用领域

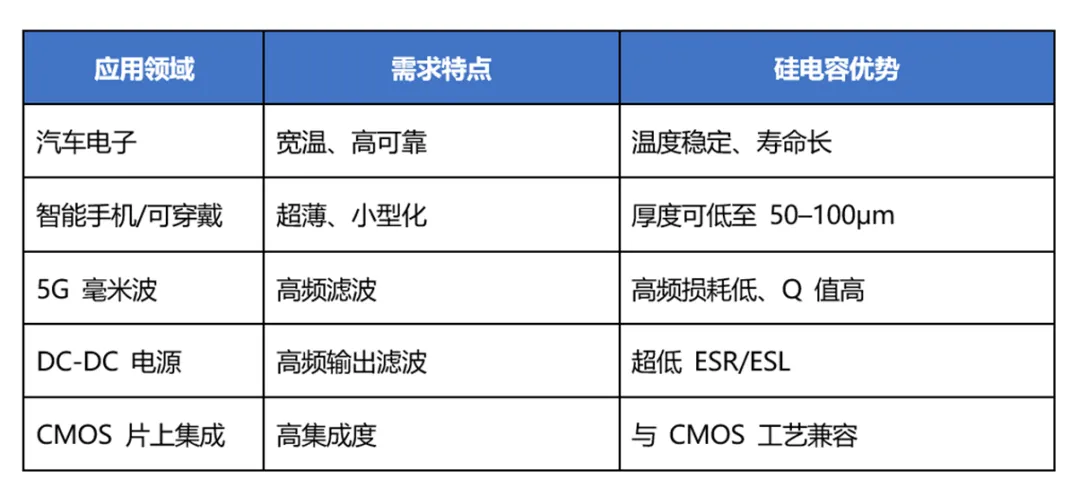

除 AI 服务器和高速光通信外，硅电容亦在多个高端领域持续渗透。

【小结】 AI服务器和1.6T光模块是硅电容最确定的两大增量市场，前者解决GPU纳秒级供电塌陷，后者满足GHz级高频滤波，两者需求刚性且不可替代。未来三年，这两大场景将贡献硅电容市场增量的70%以上，是投资布局的首选赛道。消费电子和汽车电子则提供长期基本盘，但弹性远不及算力基础设施。

四、竞品对比与产业定位

硅电容并非全面替代传统电容，而是在高频、高可靠场景建立竞争优势。为了更好地理解其产业定位，可先与主流电容产品进行横向比较，再进一步分析其优势及局限。

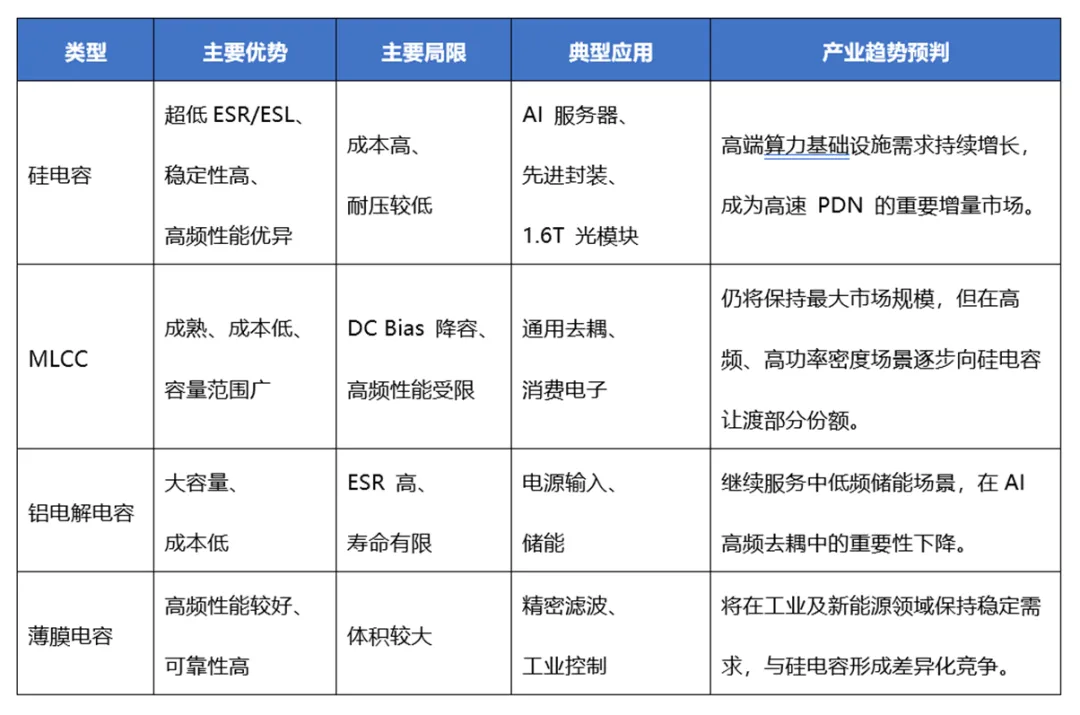

与其他电容对比，硅电容的优劣势如下：

从产业演进来看，各类电容并非相互替代，而是根据频率、功率密度和成本要求形成分工。AI 服务器、Chiplet 封装及1.6T 光模块的发展，正在推动电容器市场由“容量导向”逐步转向“高频性能导向”，这也是硅电容需求快速增长的核心驱动力。

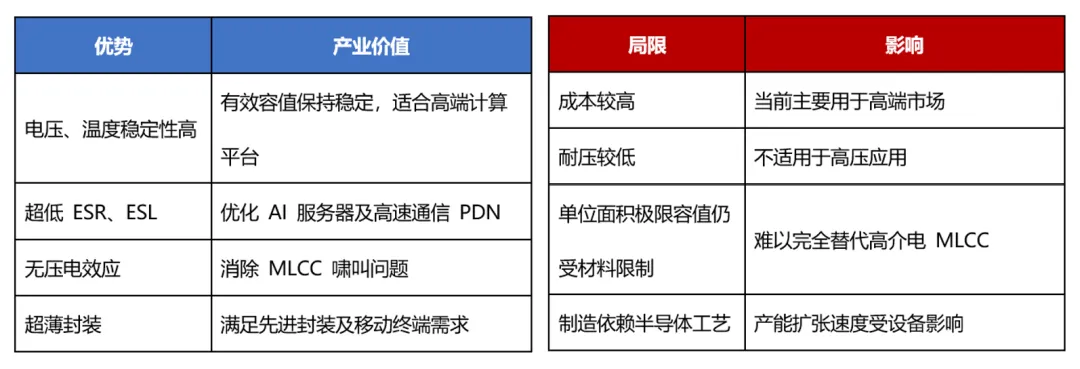

产业定位：优势与局限

在与不同类型电容进行横向对比后，可以更清晰地理解硅电容在产业中的定位。它并非完全替代传统电容，而是在高频、高可靠应用中发挥差异化优势，但也有明显局限。

因此，从产业定位来看，硅电容更适合作为高性能补充型器件，而非传统 MLCC 的直接替代品。未来两类产品将在不同应用场景长期共存。

【小结】对比MLCC、铝电解和薄膜电容，硅电容的精准定位是“高频高性能补充者”而非“替代者”。在AI算力驱动下，市场权重正从容量优先转向性能优先，硅电容将率先抢占高端去耦和滤波市场。长期看，它与MLCC分层共存，但毛利率空间远高于传统元件。谁能率先绑定AI服务器或光模块头部客户，谁就能锁定这一轮红利。

五、竞争格局与未来趋势

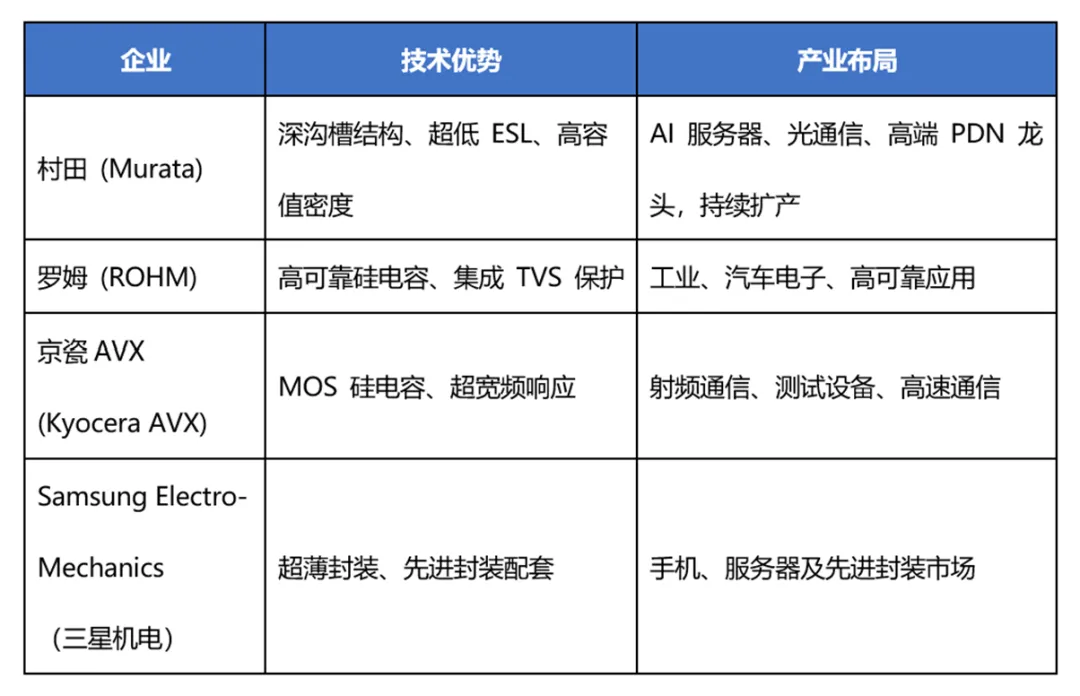

目前全球硅电容市场仍处于产业化初期，行业集中度较高，核心技术主要掌握在少数国际厂商手中。根据原报告引用的 LP Information 数据，2025 年中国市场前三大厂商（村田、罗姆、京瓷 AVX）合计市场份额约 68.8%，市场呈现明显的寡头竞争格局。

国际龙头凭借多年半导体工艺积累，在产品性能、客户认证及量产能力方面保持领先。

近年来，国内企业开始依托本土晶圆制造能力布局硅电容产业，代表企业包括苏州凌存科技、北京力源微等。相关产品主要采用 CMOS 后段工艺，并围绕DTC (Deep Trench Capacitor)及VIC (Virtual Infinate Capacitor) 等结构开展研发，重点布局 AI 服务器、汽车电子及高端工业市场。

与国际厂商相比，国内企业仍存在一定差距：

• 产品型号和规格相对较少；
• 大规模客户验证仍在推进；
• 高端产品良率及成本控制仍有提升空间。

不过，随着国内晶圆制造、刻蚀、沉积及 CMP 等半导体设备持续成熟，国产企业正逐步缩小制造能力差距，为后续产业化奠定基础。

产业发展趋势

未来三至五年，硅电容市场预计将呈现以下发展趋势：

• AI 服务器将成为最大需求来源。GPU功耗持续提升，将推动近芯片去耦需求快速增长。
• 高速光通信进入新增长周期。1.6T 光模块量产将进一步提升高频滤波需求。
• 先进封装提高硅电容渗透率。Chiplet 及 2.5D 封装将推动电容向封装内部集成。
• 国产替代持续推进。
  随着先进封装不断向 Chiplet、3D 封装及垂直供电演进，硅电容正逐步由 PCB 表面器件向封装内部集成发展，未来近芯片去耦及嵌入式无源器件有望成为新的增长方向。

【小结】国际寡头占据近七成市场份额，但国产替代已进入验证窗口。国内企业依托本土晶圆厂和先进封装产业链，有望在汽车电子和中低端服务器率先突破，但高端AI及通信市场仍需时间。风险在于良率爬坡和成本控制，但方向确定。预计2027年前后，国产硅电容渗透率将显著提升，但高端市场仍由国际厂商主导，差距正在缩小而非拉大。

结论

AI 算力基础设施正推动电源网络进入高频、高功率密度时代，供电稳定性逐渐成为影响系统性能的重要因素。相比传统 MLCC，硅电容凭借超低 ESR/ESL、优异的温度、电压稳定性及半导体工艺兼容性，正在成为 AI 服务器、高性能计算、先进封装及高速光通信的重要基础元件。

短期来看，硅电容仍主要应用于对性能要求最高的细分市场，与 MLCC 形成互补关系；长期来看，随着 GPU 功耗持续提升、Chiplet 封装普及及 1.6T 光模块进入规模部署阶段，硅电容有望从“高端可选器件”逐步发展为高速算力基础设施中的关键被动元件。

从竞争格局来看，国际厂商目前仍保持技术和市场领先优势，但国产企业正依托本土半导体制造能力加快追赶。未来，随着先进封装产业链不断成熟和国产替代持续推进，硅电容有望迎来产业化加速阶段，并成为 AI 时代被动元件领域最具成长性的细分赛道之一。
