一张照片就能出可打印 3D 模型!SIGGRAPH 2025 CAST 论文全解析|附零门槛平替工具

导语拍一张摆件、桌面照片丢进 AI 生成 3D 模型，是不是总遇到这些糟心事：物体被挡住的地方直接镂空、多个模型互相穿插、杯子凭空飘在桌面上，拿到切片软件根本没法 3D 打印？上海科技大学联合企业推出顶会 SIGGRAPH 2025 方案 ——CAST 单图组件对齐 3D 重建，从算法底层解决遮挡残缺、姿态错位、物理失真三大行业痛点。全文兼顾通俗原理、硬件部署门槛、落地实操，不管是 3D 打印从业者、工业工程师、建模设计师都能看懂，文末整理 3 套低配电脑就能用的替代工具，当天就能产出可打印 STL 文件。

一、传统单图 3D 重建，3 个致命打印痛点

市面上绝大多数图片转 3D 工具，只追求视觉好看，完全忽略 3D 打印、仿真的工程要求，实操时踩坑不断：

遮挡残缺，模型镂空断裂

物体底部、被遮挡部位无几何面片，生成模型有大面积空洞，切片软件直接报错，人工补面耗时很久；

物体穿插，分离修复成本高

多物件场景容易出现模型互相穿透，传统配准算法容易错位，想要分开单品需要手动拓扑切割；

物理逻辑失真，成品无法稳定摆放

杯子浮空、堆叠物体没有支撑，打印出来重心失衡，还需要额外加大量支撑结构；

场景局限大，户外 / 工业零件效果差

老算法仅适配固定室内数据集，实拍户外产品、文创摆件重建模型严重变形。

CAST 搭建完整四层端到端流水线，一次性攻克以上全部问题。

二、CAST 四层技术架构通俗拆解

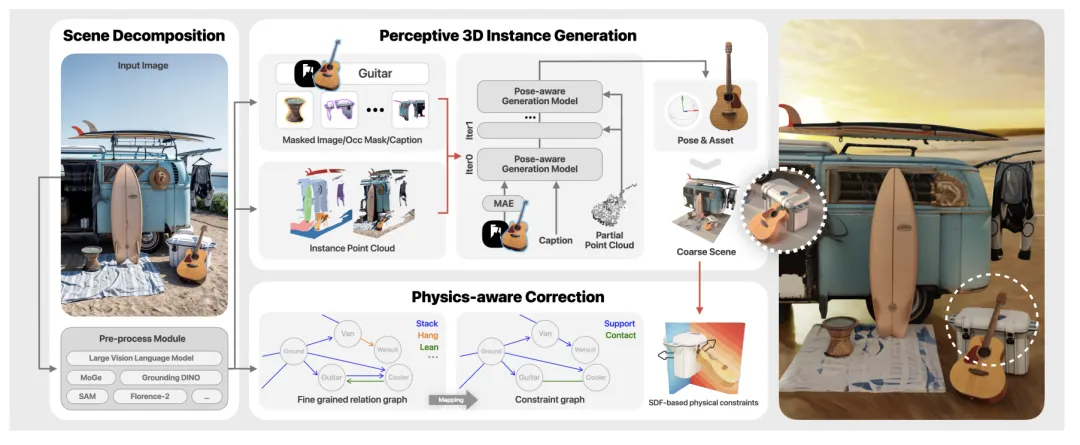

配图 1：论文完整 Pipeline 总图

1. 预处理：AI 自动拆分整张图片所有物体

仅输入一张普通 RGB 实拍图，不需要深度相机、多角度素材，三套视觉大模型协同工作：

开放词汇分割：Florence2+GPT-4V+GroundedSAMv2，自动框选、分割画面内全部物品，不限家具、工业件、户外道具；

单目深度计算：MoGe 模型算出每个物体远近，生成独立局部点云，统一消除尺度偏差；

物理关系预判：GPT 识别 6 类物体关系（堆叠 / 倚靠 / 悬挂 / 夹持 / 容纳 / 点接触），搭建基础关系图，为后续优化提供依据。

输出素材：独立物体掩码、实例点云、场景关系图、图像特征编码。

2. 核心双模块：生成完整、对齐精准的 3D 网格

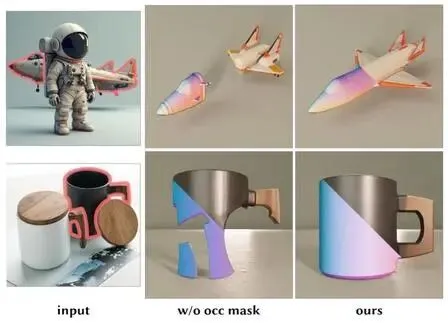

配图 2：ObjectGen 遮挡补全对比图

配图 3：AlignGen 姿态配准对比图

① ObjectGen：AI 自动脑补被遮挡的完整结构

这是 CAST 核心创新之一，解决 “物体缺一块” 难题：底层采用 15 亿参数 3D 扩散模型 + SDF 符号距离场，搭配 MAE 掩码编码器，哪怕物体一半被遮挡，也能推理出完整背面、底部结构；基于 Marching Cubes 算法提取三角网格，原生自带封闭水密特性，相比普通 AI 工具，孔洞修复工作量降低 60% 以上。

② AlignGen：迭代式精准姿态匹配

传统 ICP、可微渲染配准极易受对称物体、点云噪点干扰，出现缩放 / 旋转错位；CAST 改用点云扩散 Transformer，循环迭代优化物体位置，统一求解缩放、旋转、平移参数，让每个物体严格贴合原图位置，从根源杜绝模型穿插。

3. 物理感知校正：消除浮空、穿透，符合现实逻辑

配图 4：有无物理约束效果对比图

就算单个物体几何完整，多物件场景依然会出现漂浮、穿插问题，本模块做轻量化静态优化：

将 AI 识别的物体关系转化为数学约束，区分「双向接触约束」「单向支撑约束」；

基于 SDF 距离场构建损失函数，梯度调整所有物体姿态；

只修正不合理物理位置，完整保留原图物品摆放构图，不会打乱原始布局。

4. 模型导出：支持单品独立输出，适配打印软件

生成内容分两条输出分支：

纹理分支：输出带贴图 OBJ/GLB，用于渲染、虚拟场景展示；

几何分支（3D 打印专用）：剥离贴图，每个物体独立网格，可单独导出单品，兼容 MeshLab、Blender、Cura 等全部工业软件。

三、实测数据：全方位优于主流重建方案

缺陷	传统方案表现	3D 打印负面影响	CAST 工程解法
遮挡几何缺失	仅生成可见面片，底部镂空	切片失败、实体断裂	MAE 隐式遮挡补全 + SDF 隐式几何
姿态配准偏移	ICP 易陷入局部最优，多物体穿插	人工拓扑分离耗时	AlignGen 扩散式迭代配准
物理关系失真	物体浮空、无支撑约束	打印重心失衡、支撑冗余	GPT 场景关系图梯度优化
场景耦合粘连	全局网格无法拆分单品	单品需手动切割	实例级独立生成输出

配图 5：指标对比表格

1. 标准室内数据集 3D-Front 量化结果

评价指标	ACDC 检索方案	Gen3DSR 生成方案	CAST 本方案
物体倒角距离 CD-O	0.072	0.071	0.057（数值越低越精准）
物体完整度 F 分数	41.99	39.13	56.50（数值越高残缺越少）
场景布局 IoU	0.541	0.459	0.603（布局匹配度更高）

2. 人工主观评测

CLIP 图像匹配得分：CAST 85.77，竞品最高仅 79.84；

物理合理性用户投票占比 71.42%，传统方案不足 23%；消融实验证明：遮挡 MAE、点云约束、迭代对齐、物理校正四大模块缺一不可，删除任意模块模型质量大幅下滑。

四、重点说明：CAST 落地硬件门槛 & 局限

很多读者看完想直接下载软件，这里统一说明现状：

1）无傻瓜式桌面客户端，暂未开源 GitHub该成果属于高校实验室学术论文，没有 Windows/Mac 一键安装包；

2）硬件配置要求极高

训练集群：64 张 A800 80G 显卡，完整训练周期 7 天，权重文件合计 62GB；

本地推理最低门槛：RTX A6000/RTX 4090Ti（24G 显存起步），16G 普通游戏显卡会直接显存溢出；

系统限制：原生适配 Ubuntu22.04，Windows 仅支持 WSL 虚拟环境，运行稳定性差。

3）当前技术固有短板① 透明玻璃、薄布料生成面片偏薄，打印前需要手动加厚壁厚；② 无内置全局光照、背景建模，仅输出物体几何；③ 上百件高密度复杂场景，推理显存暴涨，模型精度小幅下降；④ 不自带切片、打印支撑生成功能，需要第三方软件二次处理。

五、低资源平替方案！低配电脑也能快速生成可打印 STL

如果没有专业高端显卡，不用折腾 CAST 源码，整理 3 套零门槛工具，覆盖快速打样、工厂保密、免费自研三类需求。（配图 6：三套方案横向对比表格）

方案 1：Meshy AI（网页端，新手首选）

资源需求：任意电脑浏览器，轻薄本无独显也能用，每日免费 3 次高清生成；

核心优势：内置「3D Print」专用模式，AI 自动补全遮挡、拆分多物体；自带一键水密修复、壁厚自定义、自动生成打印底座与支撑，直接导出 STL；

适用场景：文创手办、样品快速打样，无需安装任何软件，上传图片几分钟拿到打印文件。

方案 2：Tripo3D 本地客户端（工厂内网 / 涉密需求）

资源需求：Windows/Mac 一键安装，8G 内存普通电脑即可，基础模型仅 3GB，下载后断网离线运行；

核心优势：图片保存在本地不上公有云，支持框选单品单独导出，自带简易网格修复；

适用场景：工业零件逆向、企业内网办公，保护产品实拍数据。

方案 3：Blender+Instant3D 开源插件（完全免费无次数限制）

资源需求：4G 显存笔记本就能运行，软件永久开源免费；

核心优势：全本地离线处理，无数据泄露风险；依托 Blender 完整建模工具，自由调整壁厚、抽壳、设计打印支撑；

短板：自动化程度偏低，少量孔洞、穿插需要手动修复，适合有建模基础的工程师。

三套方案横向对比

对比维度	CAST 原版	Meshy 网页	Tripo 客户端	Blender 插件
最低硬件	24G 专业 GPU+Linux	任意轻薄本	8G 内存普通电脑	4G 显存笔记本
部署难度	极高	零部署	一键安装	中等
遮挡完整度	★★★★★	★★★★	★★★☆	★★★
打印自动化	需第三方修复	全套打印优化	简易修复	全手动
数据安全	本地离线	公有云上传	本地离线	本地离线
单品耗时	15~25s（A6000）	30~120s	40~80s	60~180s
使用成本	硬件成本极高	每日免费额度	免费基础版	永久免费

六、行业落地应用场景

3D 文创 / 手办打印：实拍潮玩、摆件照片，生成完整封闭模型直接切片成型；

工业零件快速逆向原型：单张实拍图低成本搭建粗模，用于前期结构验证；

机器人数字孪生仿真：实拍工作台，一键生成符合物理规则的仿真交互场景；

游戏、影视虚拟资产：实景照片批量生成可拆分、可编辑场景网格。

七、全文总结

CAST 作为 SIGGRAPH 顶会方案，从算法底层解决单图 3D 重建遮挡残缺、姿态错位、物理失真三大痛点，生成网格天然适配 3D 打印、数字孪生等工业场景。但极高显卡门槛、未开源的现状，让普通设计师、小型打印工作室很难直接部署使用。

👉 科研机构、拥有 Linux 工作站 + 24G 专业显卡：可联系论文作者申请源码私有化部署；

👉 3D 打印工作室、普通工程师快速打样：优先选择 Meshy AI 网页工具，零配置快速出打印文件；

👉 工厂涉密零件、追求数据本地存储：选用 Tripo3D 离线客户端；

👉 长期自研、预算有限：Blender+Instant3D 开源插件免费使用。
