1、写在前面

读过前面文章的小伙伴一定知道我筹划 Android 版本的 OnnxOCR 已经有一段时间了，而且那时候是 PP-OCRv5 刚刚发布。但项目写着写着，v6 就发布了。以我对 Android 版本的定位，它最好能够让用户简单使用，支持多个模型在PC上可以，但是移动终端上还是有些繁琐，所以我最后决定只支持 PP-OCRv6。

另外，移动端更在意体积和速度，tiny 模型本来就是为此而生；再把 v5 / v6 两套默认参数、字典和后处理长期并行维护，性价比低了些。C# 桌面端 OnnxOCRSharp 已经把 v6 流水线跑顺了，Android 端直接对齐这一套就挺不错。

前面两篇前奏也不是白写的：

• 《OnnxOCRAndroid的前奏1》：用官方 MobileNet V2 示例，把 OnnxRuntime Android 的依赖引入、Session、预处理、资源释放摸了一遍
• 《OpenCV 5 来了》：同样的分类任务换成 OpenCV 5 DNN，同时把官方 Maven 包 org.opencv:opencv:5.0.0 在真机上跑通

推理用 OnnxRuntime、图像处理用 OpenCV——这和 OnnxOCRSharp 的分工一致。今天这篇，就是把两边拼起来，正式开源 OnnxOCRAndroid。

Demo 已经支持从相册选图，也支持直接拍照识别。核心引擎拆成了独立的 onnxocr-core 库模块，以后别的 App 也可以本地依赖它。

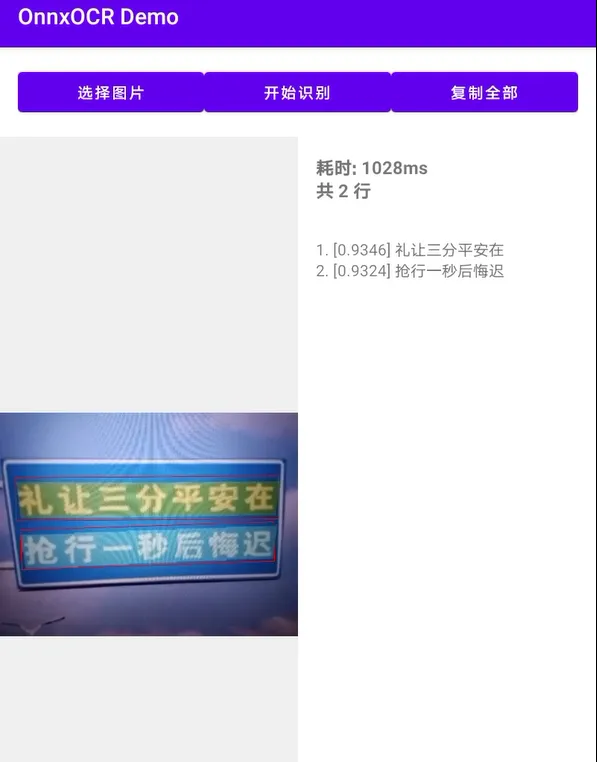

2、我的成果物

还是采用跟C#端一样的方式，先做出一个能在真机稳定跑通的离线 OCR的MVP，后续继续加能力（方向分类、NNAPI、发布到 Maven 之类），不断完善，不断优化，敏捷开发。

3、核心技术栈

关键依赖在 onnxocr-core 里：

implementation("com.microsoft.onnxruntime:onnxruntime-android:1.18.0")
api("org.opencv:opencv:5.0.0")

这里有个设计：

• OnnxRuntime 用 implementation：推理细节封在库里，业务 App 一般碰不到 OrtSession
• OpenCV 用 api：对外接口是 TextSystem.run(Mat)，调用方需要自己持有 Mat、做 bitmapToMat，所以类型必须透传出去

和 C# 端 Microsoft.ML.OnnxRuntime + OpenCvSharp4 是同一思路，只是 Android 的打包方式换成了 Gradle。

4、项目结构

onnxocr-android/
├── app/                         # Demo 应用
│   └── src/main/
│       ├── assets/models/ppocrv6_tiny/
│       │   ├── det/det.onnx
│       │   ├── rec/rec.onnx
│       │   └── ppocrv6_tiny_dict.txt
│       └── java/.../MainActivity.kt
└── onnxocr-core/                # OCR 核心类库
    └── src/main/java/com/linc/onnxocr/
        ├── config/              # OcrOptions（v6 默认参数）
        ├── detection/           # 检测 + DB 后处理
        ├── recognition/         # 识别 + CTC 解码
        ├── imaging/             # 裁剪、排序、嵌套框过滤
        ├── inference/           # OnnxSessionFactory
        ├── model/               # OcrResult / TextLine
        └── pipeline/            # TextSystem 编排

分层尽量对齐 OnnxOCRSharp：算法在 Core，Demo 只负责拿图、展示、复制。模型文件放在 app 的 assets 里——库保持瘦，模型按业务需要自行打包或下载。

5、整体流水线

和桌面端 v6 一样，默认是两阶段（检测 + 识别）：

Bitmap / 拍照图
    ↓
decode（最长边≤1600，EXIF 校正）→ Mat
    ↓
TextSystem.run()
    ├─ RGBA/GRAY → BGR
    ├─ TextDetector（det.onnx）→ DbPostProcess
    ├─ BoxSorter（从上到下、从左到右）
    ├─ ImageCropper（透视裁剪；竖排高/宽≥1.5 则转 90°）
    ├─ TextRecognizer（rec.onnx，按宽度比批推理）→ CTC
    └─ dropScore 过滤
    ↓
OcrResult（文本 + 置信度 + 四边形框 + 总耗时）

对外真正要记住的类就两个：OcrOptions 和 TextSystem。

6、让我们跑通 Demo

6.1 环境

• Android Studio Hedgehog（2023.1.1）或更新
• Kotlin 1.9.20 / AGP 8.5.0
• 真机

源码地址见文末。打开工程根目录即可。

6.2 同步、编译、安装

1. Android Studio → Open → 选择 onnxocr-android/
2. 等待 Gradle Sync（首次会拉 onnxruntime-android 和 opencv:5.0.0）
3. 连接手机，开启 USB 调试，Run app

避坑（国内网络）：Gradle 包装器下载慢的话，可以把 gradle-wrapper.properties 的 distributionUrl 换成国内镜像，例如腾讯云：

distributionUrl=https\://mirrors.cloud.tencent.com/gradle/gradle-8.5-bin.zip

6.3 首次启动复制模型到手机

Demo 首次启动会在后台：

1. OpenCVLoader.initLocal() 初始化 OpenCV 5
2. 把 assets 里的三个模型文件拷到 filesDir
3. OcrOptions.createDefault(context) 指向这些绝对路径
4. 创建 TextSystem

有个小细节：app 模块给 .onnx 关了压缩——

androidResources {
    noCompress += "onnx"
}

这样 AssetManager.openFd 能拿到准确长度，拷贝时才能判断「本地缓存是否过期」。模型升级后，体积对不上就会自动重拷。

6.4 开始识别吧

1. 点「选择图片」→ 从相册选择 或 拍照
2. 预览出现后点「开始识别」
3. 左侧叠加红色检测框，右侧看置信度和文本
4. 「复制全部」把结果丢进剪贴板

拍照走系统相机 + FileProvider，照片落在缓存目录，再走和相册同一套解码：最长边控制到 1600、读 EXIF 旋转。

7、核心代码

7.1 默认配置：对齐 pp-ocrv6

OcrOptions ：主体参数对齐 OnnxOCRSharp 的 ApplyPpOcrV6Defaults，但长边软限制在手机上改成了 960（桌面 C# 默认是 4000）：

dataclassOcrOptions(
val detModelPath: String,
val recModelPath: String,
val dictPath: String,
// PP-OCRv6: short side >= 736 (limit_type=min).
// Soft max-side cap for mobile (desktop C# uses 4000).
val detLimitSideLen: Int = 736,
val detLimitType: String = "min",
val detMaxSideLimit: Int = 960,
val detDbThresh: Float = 0.2f,
val detDbBoxThresh: Float = 0.4f,
val detDbUnclipRatio: Float = 1.4f,
val detDbMaxCandidates: Int = 3000,
val dropScore: Float = 0.5f,
val recBatchNum: Int = 6,
val recImageShape: String = "3, 48, 320",
val numThreads: Int = 4
)

createDefault(context) 只负责拼 filesDir 路径，算法参数全吃默认值——够大多数 Demo / 嵌入场景了。

7.2 TextSystem：编排器

funrun(image: Mat): OcrResult {
val bgr = toBgr(image)   // Utils.bitmapToMat 出来是 RGBA
try {
val boxes = detector.detect(bgr)
if (boxes.isEmpty()) return OcrResult(/* empty */)

val sortedBoxes = BoxSorter.sort(boxes)
val crops = sortedBoxes.map { ImageCropper.crop(bgr, it, options.detBoxType) }
try {
val recResults = recognizer.recognize(crops)
// score >= dropScore 才进结果
return OcrResult(lines = lines, elapsed = ...)
        } finally {
            crops.forEach { it.release() }
        }
    } finally {
if (bgr !== image) bgr.release()
    }
}

几点和桌面端一致、也和前奏里强调过的资源习惯一致：

• 通道先转成 BGR，再喂检测——C# 端读图也是 BGR，不能随便改成 RGB，否则和训练预处理对不上
• 裁剪出来的 Mat 必须 release()，OpenCV 不走 Java GC
• TextSystem 实现 AutoCloseable，页面销毁时记得 close()

7.3 调用方只要这几行

val options = OcrOptions.createDefault(context)
val textSystem = TextSystem(context, options)

val mat = Mat()
Utils.bitmapToMat(bitmap, mat)
val result = textSystem.run(mat)

for (line in result.lines) {
    println("${line.text}${line.score}")
}

mat.release()
textSystem.close()

自定义模型时，把三个绝对路径传进 OcrOptions 即可，不必走 assets 拷贝。

7.4 Demo 侧的后台初始化

privatefuninitOpenCvAndOcr() {
    Thread {
val loaded = try {
            OpenCVLoader.initLocal()
        } catch (_: NoSuchMethodError) {
            OpenCVLoader.initDebug()
        }
// ...
        copyModelsIfNeeded()
val options = OcrOptions.createDefault(this)
        textSystem = TextSystem(this, options)
        runOnUiThread { tvStats.text = "OCR 引擎已就绪 (PP-OCRv6 tiny)" }
    }.start()
}

OpenCV 5 推荐 initLocal()，不再依赖当年的 OpenCV Manager。识别本身也扔到后台线程，避免卡 UI——手机端这点比桌面更敏感。

8、踩过的坑（尤其是 OpenCV 5）

8.1 boxPoints 写法不对，会「检测全空」

这是 Android 移植里最坑、也最值得单独写一节的地方。

一开始按桌面端的直觉，用 Geometry.boxPoints 再 MatOfPoint2f.toArray() 取四个角点。在 OpenCV 5 上会出现一种很阴间的现象：推理有输出、轮廓也找到了，但最终框数永远是 0。

原因在 DbPostProcess：

boxPoints 写出的是 4×2 的 CV_32FC1 Mat；再当成 MatOfPoint2f 去 toArray()，total() 会变成 8，凭空多出四个 (0,0) 点，框分数被打穿，等于没检测到。

正确姿势是直接用 RotatedRect.points()：

privatefunrotatedRectPoints(rect: RotatedRect): Array<Point> {
val pts = arrayOf(Point(), Point(), Point(), Point())
    rect.points(pts)
return pts
}

如果你也在 Android / OpenCV 5 上搬 DB 后处理，建议先拿一张简单中文图验证「至少能出框」，再做参数调优。

8.2 轮廓只用 EXTERNAL

findContours 用了 RETR_EXTERNAL，避免孔洞轮廓在手机端碎成多余小框。桌面端可以更宽松，移动端我更偏向少而稳。

8.3 Unclip 做了简化

C# 端优先走 Clipper 多边形膨胀，Android 这边用了更轻的几何扩展。效果在常见文档/菜单/截图场景够用；极端弯曲文本以后再加强也不迟。

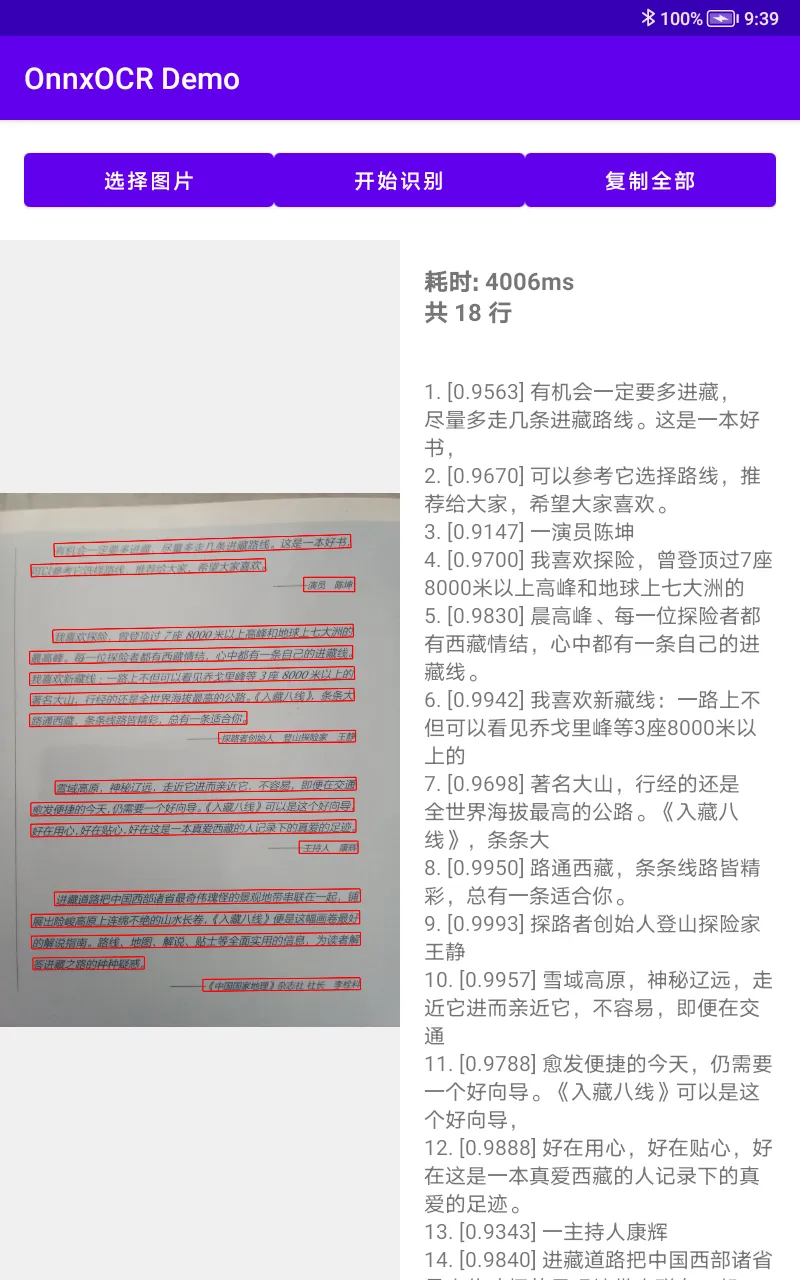

9、来看看效果

不同机型差异会很大，我本地真机上的使用请看视频：

评论区给出你的意见，用陆光的话说，就是“追番，拜托啦！”。

10、开源地址

# 源码（Gitee）
https://gitee.com/lincyang/onnxocr-android

# 上游 C# 版
https://github.com/lincyang/OnnxOCRSharp

# 网盘下载APK
公众号聊天输入：onnxocr-android

工程打开即可编译；模型已随 Demo assets 提供。如果想直接下载APK，就对公众号发关键字"onnxocr-android"获取链接，直接安装即可。

欢迎关注公众号「程序员Linc」获取更多技术文章和项目更新！

参考

1. onnxocr-android 源码：https://gitee.com/lincyang/onnxocr-android
2. OnnxOCRSharp：https://github.com/lincyang/OnnxOCRSharp
3. OnnxOCR：https://github.com/jingsongliujing/OnnxOCR
4. PP-OCRv6 魔塔集合：https://www.modelscope.cn/collections/PaddlePaddle/PP-OCRv6
5. ONNX Runtime Android：https://onnxruntime.ai/docs/tutorials/mobile/deploy-android.html
6. OpenCV 5 Android Maven：org.opencv:opencv:5.0.0
