安全程序里误用了一个非安全信号——这个错误在调试阶段很难发现，但在安全审核时可能直接导致验收不通过。 上一篇介绍了7个工程效率类 Add-In，它们帮你「写得更快」。这一篇聚焦的4个插件 ，目标是让你「写得更好、更安全」——涵盖功能安全信号审查、自动化测试创建、测试日志可读化、以及程序知识产权保护。 如果说工程效率类插件解决的是「体力活太多」的问题，安全与质量类插件解决的是「出了事谁负责」的问题。前者是加分项，后者是兜底线，后者虽然不如前者那样立竿见影地提升效率，但一旦涉及安全认证或知识产权纠纷，它们的价值就会被瞬间放大。 一、Safety Signal Checker：安全信号的「守门员」 在西门子故障安全（Failsafe）PLC 程序中，安全逻辑和非安全逻辑在同一个 CPU 内执行，但它们之间有严格的隔离规则。安全程序块（F-FB、F-FC）只能操作安全信号，非安全信号一旦被安全程序引用，就构成了潜在的功能安全违规。 问题是——一个大型安全项目中，安全程序可能嵌套调用几十个块，引用了成百上千个变量。靠人工逐行审查所有交叉引用，工作量巨大且容易遗漏。 Safety Signal Checker 就是为这个审查任务定制的自动化工具。右键安全 PLC → Add-Ins → Safety Signal Checker → 选择「Show usages of non safety signals」——插件会在几秒内扫描整个安全程序，列出所有被错误引用的非安全信号。 Safety Signal Checker 核心功能
| 功能 | 说明 |
|------|------|
| 全项目扫描 | 一键扫描所有安全PLC的非安全信号使用 |
| 分组查看 | 按信号类型（DB成员/PLC变量）或安全块分组 |
| 写入过滤 | 仅显示「被安全程序写入」的非安全信号（最高风险） |
| 实时更新 | 修改后点击「Update from TIA Portal」刷新结果 |
| 版本覆盖 | V18-V19 (V1.0.1) / V20 (V2.0.0) / V21 (V3.0.0) |
安全程序可以引用非安全信号，但只能「读取」不能「写入」。Safety Signal Checker 的过滤功能可以精准区分这两种情况，让你优先处理最高风险的写入违规。 一个真实场景：某产线安全PLC负责急停回路和光幕保护，编程工程师在安全FB中引用了一个普通的HMI状态变量用于触发报警。这个变量并非安全信号，在仿真和调试阶段一切正常——但安全审核时被查出，整改涉及重新修改安全程序结构、连带影响已封装的多个安全功能块，最终延期两周交付。 Safety Signal Checker 跑一次扫描只需几秒钟。对那些需要提交TÜV或第三方安全认证的项目，把扫描结果作为自检记录附件，本身就是工程严谨性的直接体现。这个插件从V18到V21持续迭代了三个大版本，也侧面反映了西门子对安全领域自动化工具体验的持续投入。 二、TestCreation：测试用例不用手写 TIA Portal 从 V15 开始引入了 TestSuite（测试套件）功能，允许对 PLC 程序进行自动化的单元测试和集成测试。但原生的测试用例创建过程仍然比较繁琐——你要手动指定测试环境（哪些块参与测试）、定义测试输入值、配置期望输出、逐个建立测试用例。 TestCreation 插件通过一个向导式的交互界面，将这个过程简化了至少一半。它自动根据选中的 FB/FC 创建测试调用的环境框架——包括生成测试用的背景 DB、初始化测试输入参数、预填期望的返回值。你只需要在这个框架上微调测试数据和断言条件，而不是从零搭建。 TestCreation 使用流程
右键 → Add-Ins → Test Creation → 打开向导 插件自动生成 TestSuite 的调用环境和测试用例框架 在 TestSuite 面板中运行测试，查看通过/失败结果 该插件支持 V17-V20（V1.6.2），尤其适合需要频繁回归测试的场景——比如标准库开发、多版本兼容性验证、或者在修改核心算法后快速验证是否破坏了现有功能。 需要说明的是，TestCreation 生成的是测试「框架」而非完整的测试用例。你仍然需要根据业务逻辑定义具体的输入值和期望输出。但框架的价值在于它帮你完成了测试工程中最枯燥的部分——创建测试环境、关联被测试的块、建立接口映射。原本需要 20 分钟的搭建工作，用这个插件 2 分钟就能进入「填写测试数据」阶段。 三、TestSuite LogConverter：让测试日志可读 TIA Portal TestSuite 运行后会生成测试日志，但原生格式是 XML 结构的工程文件，直接阅读并不友好。发给非技术人员（项目经理、质量审核员）看，基本没人能读懂。 TestSuite LogConverter 将这些测试日志转换为标准的CSV （逗号分隔值）或XML 格式。CSV 可以在 Excel 中直接打开、筛选、做数据透视；XML 可以被脚本和其他工具解析。 实际应用中最常见的需求是「把最近一次测试的通过/失败结果导出为表格，附在项目交付报告里」。有了 LogConverter，这个流程从「截图拼贴」变成「右键导出 → 打开 Excel → 调整列宽 → 打印」。 CSV 格式的另一个好处是支持版本对比。如果你在调试不同阶段的软件版本时都运行了同一套 TestSuite，可以把每个版本的测试结果导出为 CSV，然后用 Excel 或 Python 脚本做 diff 对比——哪些测试用例从通过变失败、哪些失败修复了，一目了然。这种追溯性对于医疗器械、核电等需要严格验证记录的行业尤其重要。 日志转换说明
| 项目 | 内容 |
|------|------|
| 输入 | TestSuite 原始测试日志 |
| 输出 | CSV（Excel可读）/ XML（脚本可解析） |
| 支持版本 | V17-V20 |
| 典型用途 | 测试报告归档、质量审核、回归测试对比 |
四、KnowHowProtect：代码资产的「保险柜」 SCL（结构化控制语言）是 TIA Portal 中功能最强的编程语言，很多工程师会把核心算法、专有工艺逻辑写在 SCL 块中。但这些代码默认是明文存储的——任何能打开项目的人都能看到全部逻辑。 KnowHowProtect 插件为 SCL 程序块提供了一种「不可逆」的知识产权保护：加密后的程序块，其源代码在任何情况下都无法被查看，只能正常编译和执行。这对于交付给客户的标准化设备程序、外发给合作方的控制模块来说，是防止技术泄露的底线保障。 需要注意 ：KnowHowProtect 自 2024 年起已标记为废弃（Obsolete），其功能已合并至STEP7 Engineering Assistant V4.0.0 （ Engineering Assistant 的新版本）。如果你使用的是 V18-V20，可以直接用 Engineering Assistant V4.0 中的「Protection」功能来保护 SCL 代码，无需单独安装 KnowHowProtect。对于西门子这个合并策略，从工程角度看是合理的——将「批量工程操作」和「代码保护」合并在一个工具中，避免了功能碎片化。不过这也意味着需要把 Engineering Assistant 升级到 V4.0.0（V19-V21），旧版不包含 Protection 功能。 KnowHowProtect 使用提醒
⚠️ 保护操作不可逆——加密后永远无法解密查看源代码 ⚠️ V18+ 用户建议直接使用 STEP7 Engineering Assistant V4.0 的 Protection 功能替代 做安全PLC项目的工程师 ——Safety Signal Checker 是必装项。安全审核中被查出非安全信号误用，重则项目返工、轻则罚款延误。这个插件几秒钟就能帮你规避这种风险。此外，如果你同时使用 Safety Administration（安全管理）功能进行 F 程序的签名和校验，Signal Checker 的输出可以作为安全签名的前置检查环节，在签名前自动验证安全信号的完整性。开发标准库或核心算法的团队 ——TestCreation + KnowHowProtect 是最佳组合。前者保证代码质量通过持续测试验证，后者保护核心知识产权不被泄露。对于向客户交付「黑盒」功能块的设备商来说，KnowHowProtect（或 Engineering Assistant V4.0 的 Protection）是保护专有算法的唯一途径。重视交付文档完整性的项目 ——TestSuite LogConverter 让测试结果从「计算机日志」变成「人可读的验收报告」，提升项目的专业度。尤其是在需要向最终用户或监理方提交 FAT/SAT 报告的项目中，CSV 格式的测试日志可以直接嵌入验收文书。| 资源 | 链接/说明 |
|------|-----------|
| TIA Add-Ins 官方汇总 | [SIOS 109773999](https://support.industry.siemens.com/cs/document/109773999) |

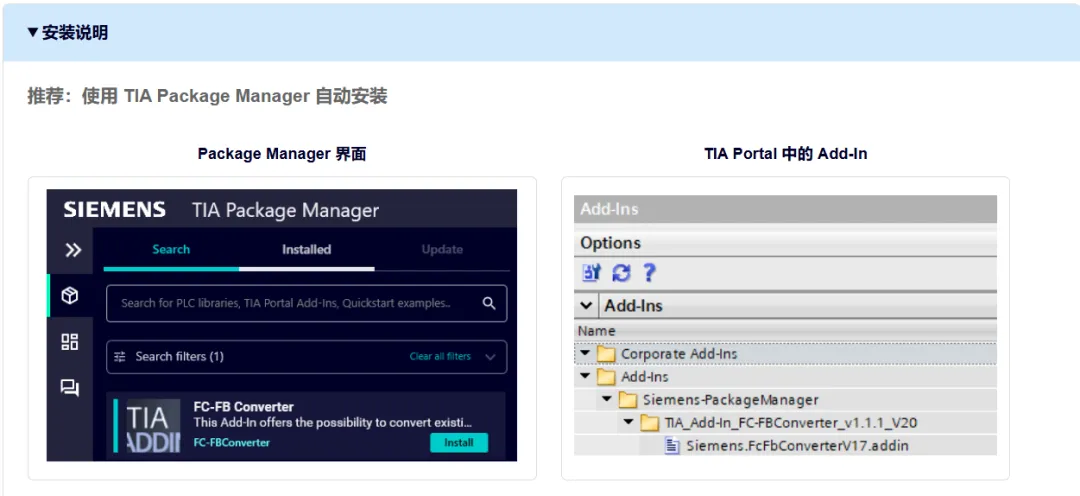

| 推荐安装方式 | TIA Package Manager → 搜索插件名 → 一键安装 |
| 已废弃插件 | KnowHowProtect → 功能已并入 STEP7 Engineering Assistant V4.0 |
| 上一篇 | [第1篇：7个工程效率神器]（公众号查看历史文章） |
觉得有用的话，欢迎点赞、在看、转发 ，让更多工程师建立「安全与质量」的工具意识。 Portal 的「隐藏功能」远不止菜单栏上那些。
