同一批样品做完Raman，处理组的主峰比对照组低了几个波数。论文讨论里最顺手的一句往往是：“峰位红移，说明键变弱，并产生了拉伸应变。”审稿人再问一句：为什么不是激光加热、相组成变化、载流子掺杂或拟合偏差？这时，单独一个红移方向通常撑不起原来的结论。

一句话结论：Raman峰位红移只直接说明该谱峰对应的振动能量降低了；应变、温度、成分、相结构、尺寸效应和电子—声子耦合都可能让峰向低波数移动。先确认是同一个振动模，再排除标定、加热和拟合干扰，才能谈具体机制。

先分清“哪一种红”

IUPAC把Raman位移定义为激发光与散射光的波数差。常见横轴单位是cm⁻¹。比较两份谱图时说“峰位红移”，通常指同一个峰从较高Raman位移移到较低Raman位移，也就是该振动或声子的能量变低。这和“Stokes散射光相对激发光波长更长”不是同一个比较。

用最简单的简谐振子直觉，振动频率与有效力常数的平方根成正比、与约化质量的平方根成反比。有效恢复力变小，或者参与振动的有效质量变大，都可能让频率下降。但晶体里的Raman峰往往对应许多原子协同运动的正常模，不是一根孤立化学键。于是，“红移=某根键一定变长、变弱”最多是待检验假设，不是峰位自己说出的答案。

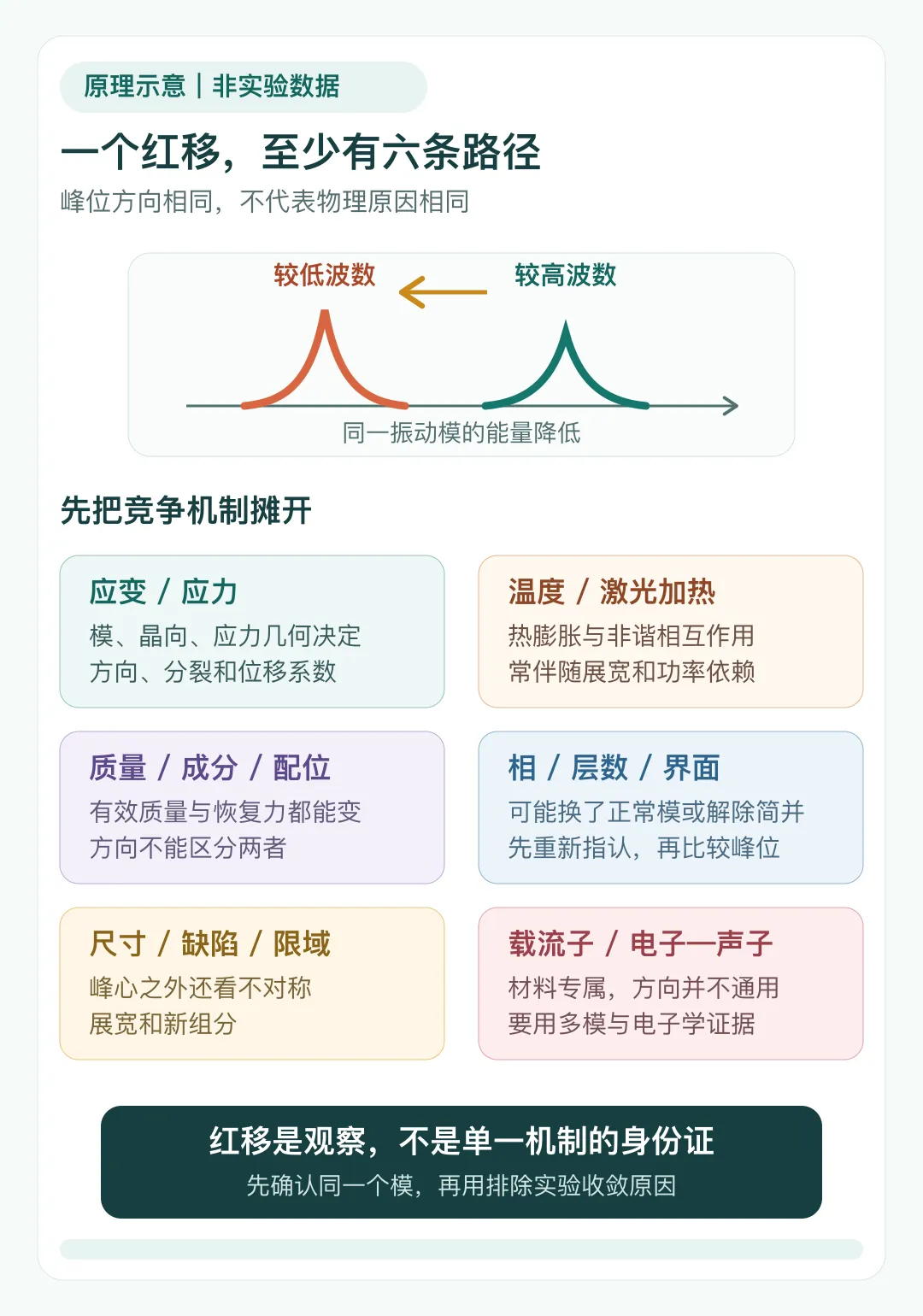

图1｜原理示意，非实验数据。红移只给出振动能量降低；应变、温升、质量/成分、相与尺寸、电子—声子耦合都可能走到同一结果。

六条常见路径，方向可能相同

应变与应力。拉伸常会降低某些晶格模的频率，压缩常会抬高频率，但这只是常见趋势。位移方向和斜率取决于具体振动模、晶向、应力张量与材料的Grüneisen参数。单轴应变还可能解除简并，让一个峰分裂或出现肩峰。若只报一个峰心、不看分裂和偏振信息，容易把复杂应力状态压成一句“存在拉伸应变”。

温度与激光加热。升温引起热膨胀和非谐声子—声子相互作用，许多材料的峰会下移并展宽。高吸收样品、深色粉体、低导热薄膜尤其容易在光斑处升温。样品即使都在室温，处理组吸光和散热不同，也可能产生不同的局部温升。把激光功率降下来，观察峰位是否随功率回到稳定平台，是最便宜也最关键的一步。

成分、同位素与局部配位。较重元素或同位素进入振动单元，会通过有效质量改变频率；固溶、掺杂、键角和配位环境变化也会改写力常数。同样的红移可能来自“质量变大”，也可能来自“局部恢复力变小”。没有独立成分和结构证据，不能只凭方向选择其中一个故事。

相变、层数与耦合。不同晶相拥有不同的允许振动模。相含量变化、层间耦合、堆垛、取向和界面作用，可能让峰移动、分裂、变宽或出现新峰。此时先问“还是不是同一个模”比问“移动了多少”更重要。两个重叠峰的相对强度改变，也会让表观峰心移动，即使每个真实分峰都没动。

晶粒尺寸、缺陷与声子限域。纳米化或无序会放宽动量选择规则，使布里渊区非中心声子进入信号，常伴随不对称、展宽和峰位变化。只截取一个拟合峰心，会漏掉线形已经在提醒你的限域或多组分问题。

载流子与电子—声子耦合。掺杂改变电子态占据和电子—声子耦合，也能移动或改变峰宽，方向并不跨材料通用。石墨烯中常用G与2D两个模的相关轨迹分离应变和电荷掺杂；这个思路值得借鉴，但斜率和判据不能原封不动搬到氧化物、硫化物或聚合物。

先排掉三种“假红移”

第一种是横轴漂移。激光波长、光栅位置和仪器温漂会让整张谱一起移动。用合适的Raman位移参考物在样品前后检查横轴，并保留同一光路、物镜、光栅和狭缝条件。横轴标定与纵轴强度校正是两件事，不能拿“强度已校正”替代峰位核验。

第二种是功率与聚焦不一致。比较功率依赖序列，而不是只报仪器面板上的百分比；不同物镜、光斑和吸收率下，样品实际承受的功率密度并不相同。若峰位随功率下移且同时展宽，先按局部加热处理。

第三种是处理与拟合制造的位移。荧光基线、宇宙射线、平滑、过高阶基线、线形选择和重叠峰约束都会拉动峰心。应展示原始谱与残差，对所有样品使用一致的基线和峰模型，并检查换一种合理模型后结论是否仍在不确定度之外。

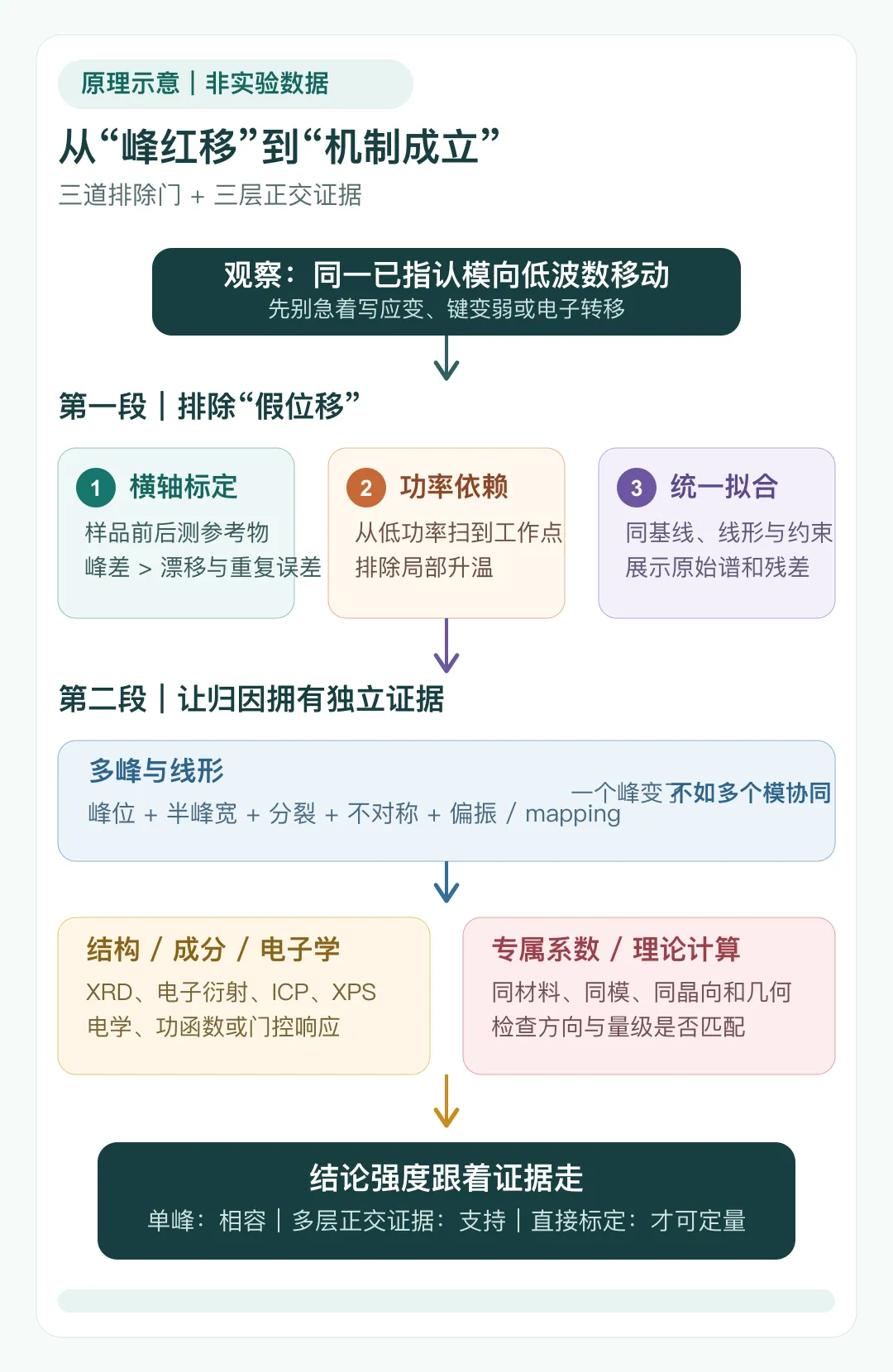

图2｜原理示意，非实验数据。先过仪器、功率和拟合三道门，再用多峰相关、结构/成分和理论或标定曲线收敛机制。

一条经得住追问的证据链

第一层保存可复核的原始谱：相同激发波长、物镜、光栅、积分时间、偏振和采样位置，报告横轴参考与仪器分辨率。峰位差若与标定不确定度或重复测量离散相当，就不应写成确定红移。

第二层做最小干扰实验：至少做低功率到工作功率的峰位—功率曲线；对空间不均匀样品做多点或mapping；同时看峰位、半峰宽、线形、分裂和强度，而不是只盯峰心。

第三层让机制拥有独立证据。应变归因需要衍射晶格参数、偏振Raman、多模相关或已知应变系数；温度归因需要控温或Stokes/anti-Stokes信息；成分归因要有ICP、XPS、EDS或同位素证据；相变要有XRD、电子衍射或新模出现；载流子归因则需要电学、门控、功函数或材料专属的多模关联。最后再用第一性原理声子计算、Grüneisen参数或同体系校准曲线检查方向和量级。

论文和审稿回复可以这样写

讨论部分可写：

与对照样相比，处理样中已指认的A模向低波数移动。该差异高于重复测量与横轴标定不确定度，并在降低激光功率后保持稳定。峰位变化同时伴随该模的展宽及另一独立模的协同变化，结合衍射得到的晶格参数，我们将其解释为与拉伸应变相容，而不是把单一红移视为应变的直接证明。

回复审稿人可写：

修订稿补充了横轴参考、功率依赖、原始谱、统一拟合与残差。我们还检查了相组成和多点重复性。由于Raman峰位同时受温度、应变、成分和电子—声子耦合影响，原文“红移证明电子转移”的表述已收敛为“该变化与所提机制相容”，并加入独立证据限定归因。

一页速查：看到红移先问什么

Raman峰位很敏感，这正是它好用也容易被过度解释的原因。把“红移”停在第一层，它只是一个可靠观察；把仪器、温升、拟合和竞争机制逐一排掉，它才可能成为机理证据链中的一环。方向可以启发假设，不能代替排除逻辑。
