卡住AI算力的,是一块布
美国要禁我们的光模块,日本卡我们的一块布——这块布贵到7628的20倍,交货排到明年,黄仁勋亲自飞去日本求它
核心观点:美国要从外面封我们的光模块出口,日本从里面卡着我们的一块布。这块叫 Low Dk 低介电玻纤布的"电子布",是 AI 服务器 PCB 的隐形骨架——信号损耗、热膨胀、层间对位全由它决定。全球九成以上高端产能握在日本日东纺手里,交期排到明年。AI 算力的战争,从来不只在芯片上打,现在,打在一块布上。
8月4日,路透社捅出一条消息:美国联邦通信委员会正在起草禁令,准备禁止进口中国新型号的数据中心光收发模块,官员希望2026年内公布实施。8月5日,外交部发言人林剑回应,中方坚决反对美方泛化国家安全概念。
市场当天的反应很直接——光模块巨震,中际旭创被推上风口。按Counterpoint的数据,这家公司占全球数据中心光模块市场约27%,美国自己的Coherent和Lumentum加起来也顶不上。
但同一天,真正涨得凶的不是光模块。
玻璃玻纤板块单日+7.90%,冲进热板榜第七。中材科技涨停,宏和科技涨停,国际复材+14.04%,中国巨石+8.54%,连下游的生益科技都拉了+9.41%。
一个做"布"的板块,在AI算力最紧张的这一天,跑赢了所有算力概念。
因为大多数人还不知道:美国要卡我们的光模块,是往外走的那道门;而日本卡着我们的一块布,是往里进的那道门。而后面这道门,从来没打开过。

你手上那台设备,那台服务器,那颗英伟达GPU——所有芯片最终都要焊在一块板子上。这块板子叫PCB(印制电路板),PCB的原材料叫CCL(覆铜板)。

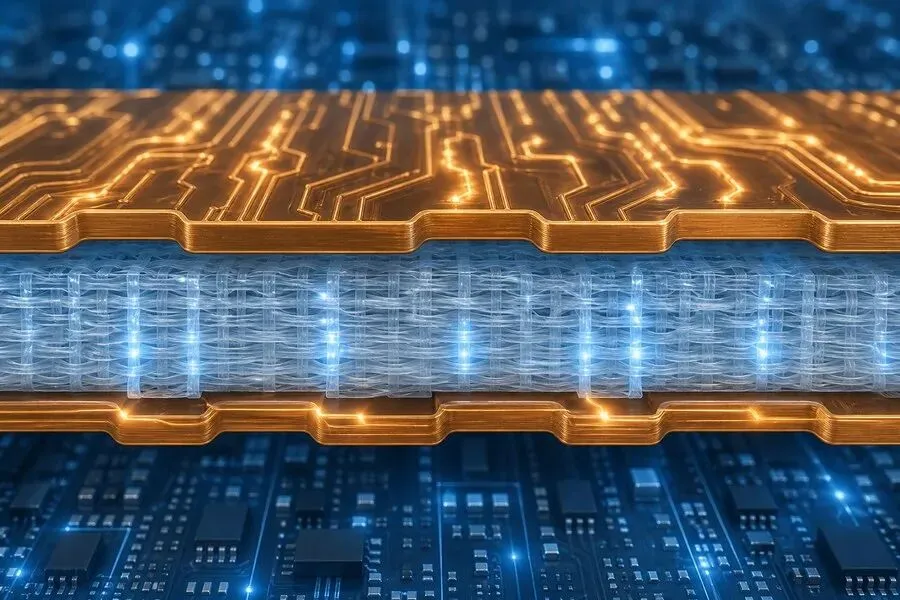

而CCL的内部,其实是三明治结构:上下两层铜箔,中间夹的那层,就是电子级玻璃纤维布,行业里简称"电子布"。
它是什么样子?就是把熔融玻璃拉成比头发丝还细的纤维,再像纺纱织布一样织成一张薄如蝉翼的布,最薄的规格厚度只有几十微米。然后浸上树脂、压上铜箔,就成了芯片脚下那块承重的地板。
如果把芯片比作CPU城市,那么这块布就是这座城市的地基和骨架。它不导电、不发光、不参与任何计算,却决定了整栋楼能盖多高、能跑多快、热了会不会变形。
普通消费电子用的布,型号叫7628,几块钱一米,中国造得铺天盖地。
但AI服务器不一样。当信号速率冲到1.6T,当一颗GPU的功耗突破千瓦,当封装要堆到十几层——普通的布,直接废了。
高速信号在布里跑,布的介电常数(Dk)越高,信号损耗越大、跑得越慢。AI服务器需要的是低介电玻纤布(Low Dk)。
芯片一发热就膨胀,布和芯片的膨胀系数对不上,就会翘曲、对位失效、出现微裂纹。所以先进封装需要的是低热膨胀玻纤布(Low CTE,行话叫T-Glass)。
从普通7628到Low Dk二代布,价差超过20倍。
这不是同一个生意,这是两个世界。
行业里有句话,AI算力比的是芯片。这话只对一半。
一颗GPU再快,如果信号从这颗跑到那颗的路上损耗掉了,如果板子受热翘了0.1毫米导致对位失效,那算力就是零。芯片决定了上限有多高,材料决定了上限能不能被摸到。
这就是为什么,2026年1月,英伟达创始人黄仁勋亲自飞去日本,拜访一家1923年成立、做了四十多年玻纤的公司——日东纺(Nittobo),只为争取更多布的产能。
苹果更干脆,直接派员工常驻日本供应商,蹲在那儿盯着锁料。
全球市值最高的两家科技公司,创始人和员工亲自下场,抢的不是芯片、不是设备,是一块布。
沪电股份在公开表述里说得很克制:"高阶PCB向特种高性能玻纤布加速演进,严苛的工艺壁垒与良率瓶颈致使部分高端原材料面临阶段性的产能受限。"
翻译成人话:不是我们不想扩产,是布不够。

数字比故事更吓人。
行业统计显示,低介电玻纤布2026年全球需求预计1850万米,而有效产能只有1000万米。
Low Dk二代布和Low CTE布的供需缺口预计扩大到20%左右。另有机构测算,Low-CTE布2026年全球需求同比增长120%,全年缺口接近40%。
更麻烦的是连锁反应:一部分企业把一代产能改造去做二代布,结果一代布也跟着短缺。整个行业库存处于"零库存"状态,下游客户的原话是——"有什么布买什么布"。
于是出现了本轮涨价最反常的一幕:
- 普通电子布涨价30%,反而高于高端产品的15%
- 7628、2116、1080等主流型号全部无现货库存
- 截至今年6月初,常用规格电子布已完成年内5轮提价,均价7.4元/米,较去年三季度低点上涨100%
- 东莞一家玻纤厂的回应是:"最近每个月都在涨价","现有客户订单都还交付不过来"
台湾工研院与TPCA的联合评估显示,Low Dk玻纤布与T-Glass的交期已经拉长到30周以上。CCL环节目前是配额制供应——不是你想买多少就有多少,是我给你分多少。
交期半年起、配额制、优先保大客户。中小PCB厂想拿料,难度可想而知。
这已经不是周期,这是结构性短缺。
现在说那个让人不太舒服的事实。
日东纺(Nittobo),日本福岛,1923年从棉纺织起家,四十年玻纤积累。
- 在Low-CTE(T-Glass)领域,全球市占率超过90%,近乎独家供应
- 它是英伟达、AMD高端AI载板与CoWoS封装基板的核心原料供应商
- Low Dk二代布市占率超过60%,交货周期最长可达9个月
第二家是旭化成,在低膨胀布、低介电布领域技术领先,绑定头部覆铜板厂,全球市占约31%。
第三是中国台湾的台玻,主攻中端Low Dk和超薄薄布,接的是日东纺溢出来的订单。
也就是说:AI算力最底层那块地基,握在日本手里,而且是攥得死死的那种。
那为什么不扩产?日东纺也想扩。它砸了150亿日元在福岛建新厂,目标2028年前把产能提到2025年的3倍。但新厂2026年底才落成,2027年初投产,从量产到客户认证、实际交货还得再等。日东纺自己都承认:即便新产线投产,仍难以弥合供需缺口。
真正的原因是三重门,扇扇都锁死:
- 设备卡脖子——高端织布机90%以上依赖日本丰田,现在下单,要等到2029年才能交货。
- 技术卡脖子——玻璃配方和编织工艺是几十年的手艺积累,不是买台设备就能复刻的。
- 认证卡脖子——上游材料从送样到客户验证通过,少说三到五年。
有钱、有意愿、有市场,依然快不了。这就是材料行业最残酷的地方:它不遵守摩尔定律,它遵守时间。

这里有一个特别刺眼的对比。
中国是全球电子布产能最大的国家,中国企业占全球产能七成以上。中国巨石一家就占全球电子玻纤市场约23%,是全球电子布产能第一。
但七成产能,长期集中在普通电子布。高端市场,被日企牢牢按着。
现在的局面,用行业里的话说叫"低端过剩、高端紧缺"。
不过AI这一轮,正在把这块天花板撞出裂缝:
- 中国巨石(600176):2025年电子布销量10.62亿米,玻纤及制品营收183.45亿元。淮安年产10万吨电子级玻纤、3.9亿米电子布产线已于2026年3月点火,是全球最大单体电子玻纤生产线;2026年5月再投44.31亿元建5万吨电子纱、3.2亿米电子布产线。叠加之后总产能有望超过16亿米。
- 中材科技(002080):旗下泰山玻纤已实现特种纤维布量产,在Low-CTE电子布领域实现技术突破并开始量产贡献。
- 宏和科技(603256):具备超薄、极薄型T布量产能力,同样在Low-CTE领域完成突破。
- 菲利华:国内唯一能量产石英布的企业。
- 下游承接:生益科技(600183)、南亚新材(688519)等CCL厂,是这轮涨价与国产替代最直接的传导端。
请注意最关键的那句话:Low-CTE电子布领域,此前日东纺是全球唯一供应商;目前中材科技、宏和科技已实现技术突破并开始量产贡献。
"唯一"这两个字,正在被撬动。
这也是8月5日这个板块集体暴动的真正原因——市场终于意识到,当美国从外面封锁我们的光模块出口,中国AI算力自主可控的最后一块拼图,恰好落在这块布上。

第一,短缺是真的,而且短期无解。 设备排到2029年、认证要三到五年、日东纺新产能2027年才逐步释放——供需缺口至少可以看到2027年。这不是炒作,是物理约束。
第二,兑现节奏比想象慢。 材料行业的通病是:技术突破 ≠ 客户认证 ≠ 批量订单 ≠ 利润。从"实现量产能力"到"进入英伟达供应链并产生像样的利润",中间隔着整整一轮认证周期。公告里的"技术突破""量产贡献",具体贡献多少收入,一定要看季报,不能看想象。
第三,估值已经不便宜了。 截至8月5日收盘,宏和科技市盈率超过400倍、市值1249亿,年内曾从304元回撤到低位又拉起,20日跌幅仍有32.63%——波动之剧烈可想而知;国际复材市盈率263倍、60日涨幅389.83%;南亚新材市盈率160倍、60日涨213.05%。相对而言中国巨石41倍、中材科技41倍处在中间位置。价格已经把很多预期提前吃掉了。
写到这里,其实这个系列想说的还是那句老话:
AI算力的战争,从来不只在芯片上打。
它打在光刻胶里,打在前驱体里,打在靶材里,打在混合键合里,现在,打在一块布上。
美国要禁的是我们卖出去的光模块,日本卡的是我们买进来的布。一出一进,才是这场博弈的全貌。
芯片是明牌,材料是暗牌。而这一轮,暗牌正在被一张一张翻开。
数据与来源说明:本文行情数据取自2026年8月5日A股收盘(腾讯自选股数据接口);光模块禁令相关内容源自路透社2026年8月4日报道及外交部2026年8月5日答记者问;玻纤布供需、产能、价格、市占率数据来自新浪财经、界面、行业媒体及企业公开披露的交叉核对。本次撰写时通达信资讯接口不可用,产业数据以公开报道与公司公告为准。文中所有涨跌幅、市盈率均为特定时点数据,会随行情变动。
本文仅为产业研究与公开资料梳理,不构成任何投资建议。市场有风险,决策需独立判断。
