Rapid Eye Analysis软件首次公开发布 · 商业授权 · 免费试用 通道 S 参数就在手边，为了一张眼图还要排队等仿真REA（Rapid Eye Analysis）—— S 参数进，眼图和余量出 S 参数直接出眼图FFE / DFE / CTLE 联合优化COM 余量 + σ 分解光眼 + TDECQ553 条 SCPI 命令六个 S 参数工具窗中文 / English解压双击即用 |
这个工具是我自己的活逼出来的：每天要判几十条通道能不能过，均衡参数手调，电口算 COM、光口出 TDECQ 还得换软件。先是写脚本，后来加界面，再补测试和文档，断断续续两年多——所以版本号已经是 2.x，但这是它第一次拿出来公开。
新手和老手关心的不是一回事，我都写了。刚接触高速链路的：装完直接翻帮助 → 快速入门指南，用软件自带的演示文件走 9 步，手上没有测试数据也能开始。已经天天算 COM、开 PLTS 的：建议先跳到后面的口径说明那节——你真正想知道的是"它算的数跟我这套对不对得上"，那节就是写给你的。
通道测完了，S 参数就在手边，只是想知道"这条到底能不能过"，结果得开重型仿真环境、等许可、把流程再拼一遍。
均衡参数手调：TX FFE 抽头怎么配、CTLE 增益给多少、DFE 开几阶。试到第几十轮的时候，你已经不确定这是不是最好的了。
电口一套工具算 COM，光口另一套出 TDECQ，中间还要倒一次数据格式。
想把一批通道挂上去过夜跑回归，还得自己再写一层脚本去驱动界面。
拿到别人给的 S 参数，第一反应是怀疑数据本身——无源吗？互易吗？因果吗？出了怪结果，说不清是数据的问题还是算法的问题。
REA 就是把这条路做短的：解压、双击、把 .s4p 丢进去，眼图和 COM 余量直接出来。不装 Python，不配环境，也不需要大型 EDA 的完整许可。
先说清楚它在算什么
S 参数：网络分析仪测出来（或者仿真出来）的文件，描述这条通道对信号做了什么，.s2p / .s4p 就是它。眼图：把成千上万个比特按周期叠在一起看。中间那只"眼"还睁着多大，接收端就还剩多少判决余量。COM：IEEE 802.3 定的一个数，把损耗、反射、串扰、噪声一起折算成"这条链路够不够格"，一般 ≥ 3 dB 算过。软件干的事就是把这三者接起来：S 参数进去，眼图和 COM 出来。中间每个参数在改什么，快速入门指南里一步一句写着，不用先去啃标准。
一、三下就有第一张眼图

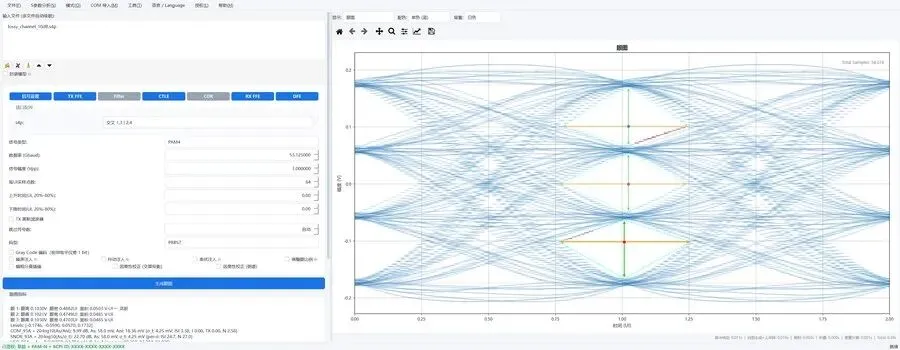

选文件 →（S4P 自动做差分端口配对）→ 点"生成眼图"。右边出图，下面一行是眼高、眼宽、COM、VEO / SNDR，能直接抄进报告；左边整条信号链按信号源 → TX FFE → 滤波 → CTLE → CDR → RX FFE → DFE排开，点哪一级配哪一级。▲ 左边信号链分级配置，右边眼图和指标，一屏看完频域的 S 参数换到时域，就是这条通道对一个孤立脉冲的响应：脉冲被拉长、拖出尾巴，尾巴压在后面的比特上，这就是 ISI。把码型按这条响应叠起来，再叠上反射、串扰和噪声，眼图就成形了；均衡器做的事，正是按相反的形状把这条拖尾抵掉。所以眼图不是画出来好看的，它是通道响应 × 码型 × 噪声的直接结果——这也是为什么你动一个抽头，眼睛的形状立刻就跟着变。
二、闭着的眼，一级一级救回来

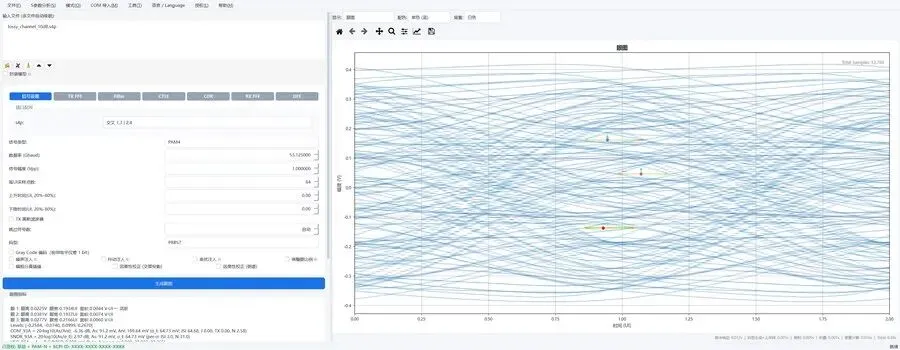

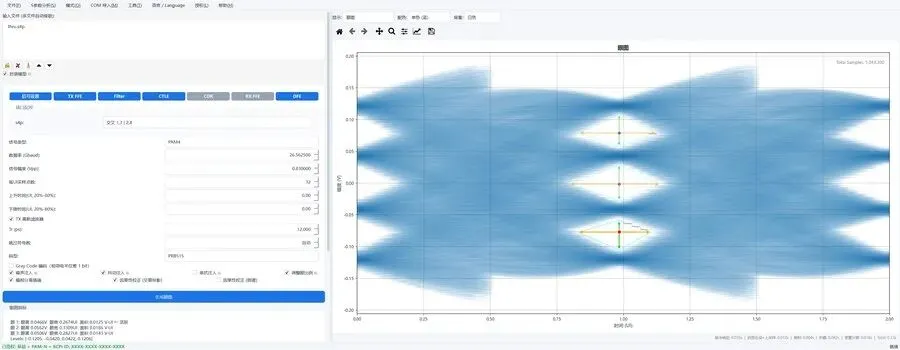

拿软件自带的演示通道说事：差分插损约9.6 dB@26.56 GHz，跑 PAM4 53.125 GBd。不加均衡的时候眼是闭的，COM 是负的。▲ 均衡前：眼几乎闭合，COM = −6.36 dB然后按信号链顺序逐级"启用 + 优化"，每一级都是点一下按钮自动搜参数，不用手工试抽头。这条通道上的阶梯是：−6.36 →（TX FFE）8.10 →（CTLE）8.91 →（RX FFE）10.00 dB。▲ 全链均衡后：三只 PAM4 眼张开，COM = 9.99 dB最后一级 DFE 在这条通道上几乎没捡到东西（10.00 → 9.99，差在小数点后两位）。我特意没把这个藏起来——它正好说明优化器在干什么：每一级收尾都会拿实际部署的链路复核一遍，帮不上忙就如实讲、必要时自动把这一级关掉，而不是硬塞一组"看着像优化过"的参数。优化不许让结果变差，这是我给自己定的死规矩。为什么优化目标是 COM 而不是眼高——这个亏我吃过。把高频抬得更狠，眼看着是更开了，可噪声也被一起抬起来；抽头把拖尾压平的同时，主峰也被削薄。只盯眼高，会选出一组"看着漂亮、算完更差"的参数。所以判据必须是信号和噪声一起算完之后的余量。还有浮动抽头：反射带来的拖尾常常出现在离主峰很远的地方（信号往返一趟才回来），抽头不一定要挨在一起。软件会自己去找该把抽头放在哪几个位置。
三、余量按标准算，整套参数能搬过来

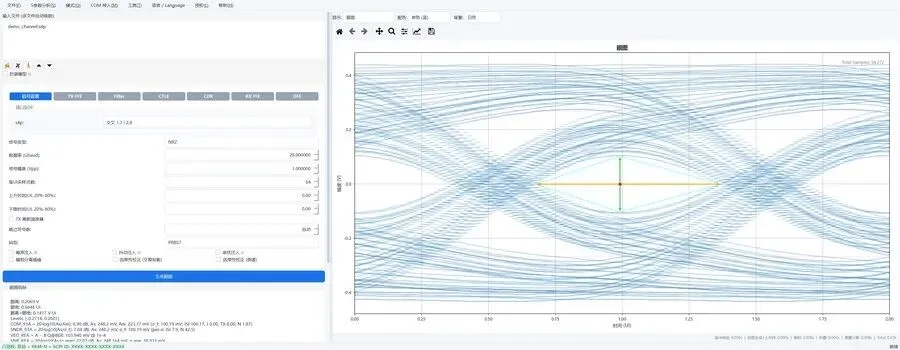

眼图之外，直接给IEEE 802.3 Annex 93A 口径的 COM、SNDR，以及噪声和抖动的 σ 分解。给一堆分项而不是只丢一个总数，是为了让你能逐项对照——余量被哪一项吃掉的，看得见。已经在用 COM 工具的朋友有个省事办法：把结果 CSV 和参数 Excel 一起导进来，信号、封装、均衡上下限、噪声预算、串扰幅度整套落到界面上，还能顺手按同一套参数重新优化一次均衡器。这也是最快的交叉验证方式。▲ 一套 COM 配置导入后的眼图与指标
四、光模块不用再换一套工具

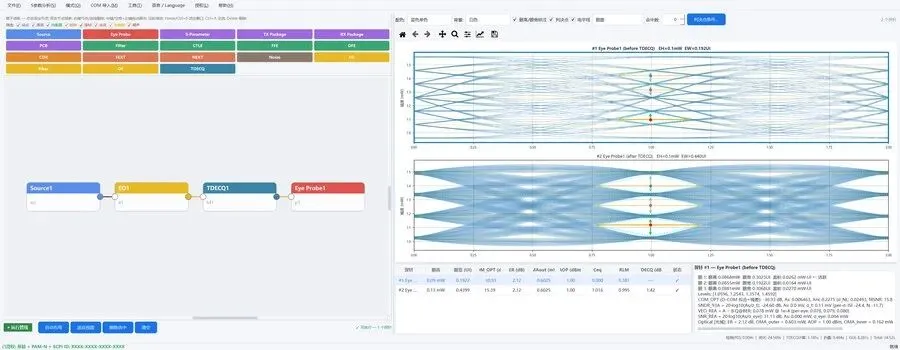

画布上可以摆电光调制器（EO）、光纤、光电探测（OE），末端接 IEEE 802.3 的TDECQ 参考接收机。电域走到光域是连着算的，出光眼、出 TDECQ，中间不导数据、不换软件。▲ 上面是进参考接收机之前的眼，下面是经参考接收机均衡之后：眼宽 0.192 UI → 0.440 UI发射波形好不好，不能拿各家不同的接收机去量，否则同一个模块换台仪器就换个结论。标准的做法是规定一台统一的参考接收机——带宽、均衡能力、噪声口径全写死，大家都用它量，数才可比。TDECQ 衡量的就是：在这台"标准接收机"上，你的波形比理想波形多付了多少代价（dB，越小越好）。
五、六个 S 参数工具窗，口径照 PLTS 来

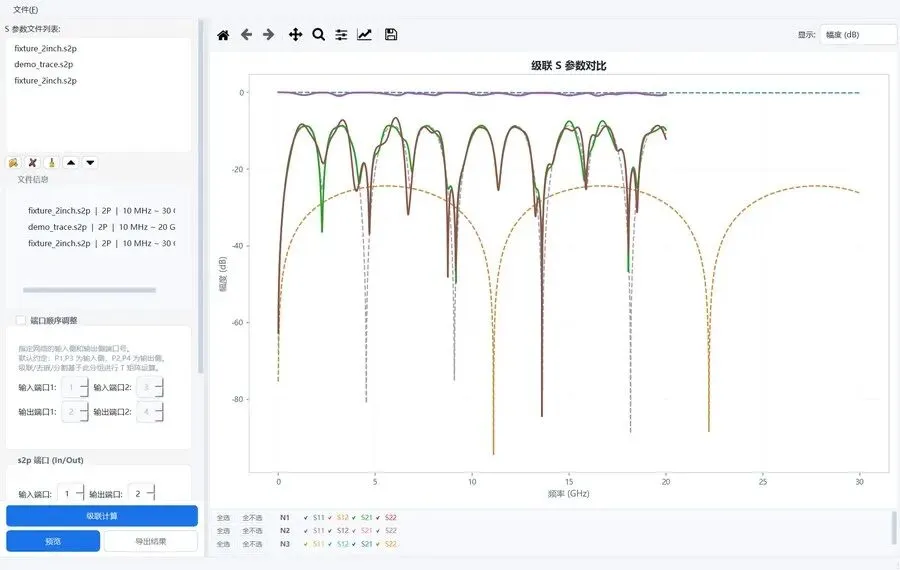

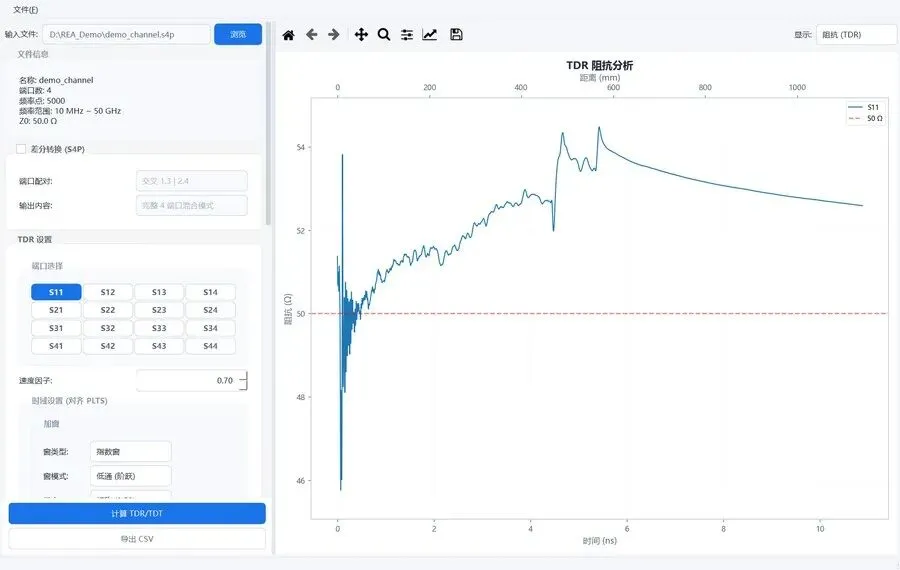

眼图之外，日常那些活也在里面：TDR、史密斯圆图、级联、去嵌、分割、格式转换，六个独立窗口，想开几个开几个。加窗类型、速度因子、直流外推这些参数的默认值和叫法都照 PLTS 的习惯来，从那边过来不用重新学一遍。▲ TDR：阻抗随距离的剖面，哪一段偏了、偏多少，直接读反射有多大，取决于阻抗突变有多狠；回波什么时候回来，取决于它离参考面有多远。把频域的反射系数换到时域，横轴的时间乘上传播速度就是距离。所以过孔、连接器、焊盘各自的"鼓包"会落在各自的位置上：幅度告诉你多严重，位置告诉你改哪儿。▲ 级联：夹具 + 走线 + 夹具串成整条链路，结果能存成新的 S 参数文件无源性、互易性、因果性逐项检查，有问题状态栏直接说（比如"非无源：max σ(S) = 1.01 > 1"）。因果性明显不好的文件会自动打开因果重建，并且告诉你它这么做了——省下"结果怪，先怀疑谁"的那半天。
六、把信号链拆成积木：专家模式

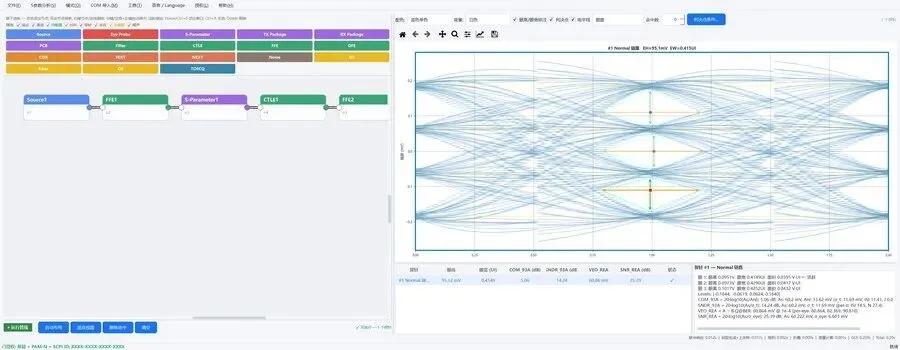

标准模式的信号链顺序是固定的，够用但不够自由。专家模式把每一级变成画布上的节点：信号源、S 参数段、封装、PCB、FFE、CTLE、DFE、CDR、噪声、光器件、探针——连线自己拉，顺序自己定，还能从一个点分出好几条支路。最有用的是做"同一条通道，两种方案"的对比：一条链只开 CTLE，另一条 CTLE 加 DFE，两个探针同屏出两张眼，指标列在一张表里。比封装模型改一改差多少、比两种夹具方案，都这么比。每个节点也能单独优化，优化完的系数就写回那个节点。▲ 专家模式：链路成了节点图，双击改参数，多个探针各出一张眼两个模式的设置是各自独立的：在专家模式里怎么折腾，都不会动到标准模式那套配置；要搬的时候用一个"复制配置过去"的按钮搬一次就行。
七、当台式仪器用：553 条 SCPI 命令
打开"SCPI 远程控制"，程序就在TCP 5025上收标准 SCPI 命令。加载文件、改参数、跑优化、读回指标——553 条命令，界面上能点的基本都能发，而且界面会跟着动：脚本跑到哪一步，屏幕上就是哪一步，出问题一眼看到是哪一句的锅。我自己最常用两个场景：一是一批通道挂上去过夜跑，早上来看表；二是跟别的仪器联动——VNA 测完直接把文件推过来算。演示文件夹里放了一份完整的命令序列，逐行发过去就能把整套流程复现一遍。
八、以后升级：帮助 → 检查更新
装完就不用再惦记去哪儿找新包。帮助 → 检查更新…点一下，有新版就报版本号，确认后断点续传下载（网断了下次接着传，不从头来），下完自动换好文件并重启。▲ 已经是最新版就这么一句话告诉你
这里头到底有多少东西
两年多攒下来的，都装在一个解压后 400 MB 的文件夹里： | |
| 19 组照标准文档一条条抄进去的，外加 1 组自定义；覆盖 802.3、OIF、PCIe、USB |
| PRBS7 一路到 PRBS31，另加 SSPRQ 和自定义码型文件 |
| TDR / 史密斯 / 级联 / 去嵌 / 分割 / 格式转换，可以同时开着比 |
| NRZ / PAM4；112G、224G 这些场景都在覆盖范围里 |
| 界面即时切换；16 章操作手册 + 快速入门指南，两种语言各一份 PDF |
| 122 项单元测试、125 条端到端用户旅程、553 条命令逐条扫一遍、14 组关键场景跟金标准逐字符比对——全绿才打包 |
也说清楚它不做什么
它不做三维电磁场求解（S 参数得从 VNA 或者场求解器来），不驱动硬件采数据，也不替代通用电路仿真器。它只把"S 参数 → 眼图 / 余量 / 光眼指标"这一段做深、做快、做成能脚本化的。
怎么开始用
1
下载解压——文末有下载站地址（压缩包 191 MB，解压后约 400 MB）。解压出来就是个文件夹，不装 Python、不装 EDA。首次运行 Windows 可能提示"未知发布者"，选"仍要运行"。2
双击就出界面——手上没有测试数据也不影响：安装目录里的demo 文件夹自带演示 S 参数（干净通道、高损通道、夹具、串扰源、长通道）、三套 COM 演示数据（50G / 120G / 212G）和现成配置。跟着帮助 → 快速入门指南走 9 步，常用功能就摸过一遍了。想细看每个参数，按F1打开 16 章手册（后面带术语表）。3
领个试用 key——公众号后台留言就行。试用额度是500 次眼图计算（按次算，不按天；状态栏一直显示还剩多少次），功能不阉割：光眼、TDECQ、SCPI、六个工具窗全都能用。
谁会用得上
——光眼、TDECQ 和电口 COM 在一个软件里，不用倒数据——TDR、去嵌、级联、格式转换，口径照 PLTS
口径说明（写给已经在算 COM / 开 PLTS 的）
第一次拿到一个新工具，该问的不是界面好不好看，是它算的数跟我这套对不对得上。所以口径我摊开写：COM
按 IEEE 802.3 Annex 93A 的口径实现，同时给 SNDR 和噪声 / 抖动的 σ 分解，方便你逐项对，而不是只能对一个总数。
COM 工具的配置可以整套导入
（结果 CSV + 参数 Excel）：同一套参数两边各跑一遍，对不对得上当场就知道。
工具箱自己能对自己
：级联和去嵌、分割和级联互为逆运算——分割再拼回去、去嵌再嵌回去，往返误差在机器精度量级（10⁻¹² 以下）。默认值与命名对齐 PLTS，同一份文件两边的曲线可以直接叠图。
TDECQ
走 IEEE 802.3 的参考接收机流程（含 5 抽头 FFE 和规定的噪声口径），不是自己凑的近似。
数据质量摆在明面上
：无源 / 互易 / 因果三项检查的结论都写在界面上；因果重建是自动判断加明确提示，不是默默做掉——你始终知道手里这条曲线有没有被动过。
GPU 只用来提速，不用来改结论
：关键判决路径和 CPU 对齐，个别并行路径的数值差异控制在0.03 dB量级，远小于工程判据的关注粒度；没显卡就自动走 CPU。
想自己验一遍：demo 文件夹里三套 COM 演示数据（50G / 120G / 212G）和配置都是现成的。导入、跑一遍、跟你手上的结果对一下，十来分钟就能得出"能不能信"的判断。别信我说的，自己看数。
技术规格
| Touchstone .s2p / .s4p（S4P 自动差分配对，端口组可自定义） |
| NRZ / PAM4，0.1–250 GBd；PRBS7 / 9 / 11 / 13 / 15 / 20 / 23 / 27 / 31、SSPRQ、自定义码型 |
| TX FFE / CTLE / RX FFE / DFE，逐级或联合优化 + 浮动抽头搜索 |
| 最多 8 路 FEXT / NEXT 注入（ICN 分类统计）、RJ / SJ / SSC、噪声预算按项映射进眼图 |
| TX / RX 封装 + PCB 段级联（die 寄生、z_p、C_d、L_s 等可设） |
| 20 组 CTLE：802.3bs/cd（CR/KR、C2C）、802.3ck（CR/KR、C2C、C2M）、802.3dj-200G、OIF 28G / 56G / 112G、PCIe 3–7、USB 3.2 / USB4，另含自定义 |
| COM（Annex 93A 口径）、SNDR、VEO、眼高 / 眼宽、σ 分解 |
| EO / 光纤 / OE 建模、光眼、IEEE 802.3 TDECQ 参考接收机 |
| 可重排节点画布、分支链路、多探针同屏对比、单节点优化 |
| TDR / 史密斯 / 级联 / 去嵌 / 分割 / 格式转换（PLTS 对齐） |
| SCPI over TCP/IP :5025，553 条命令，界面实时同步 |
| 可选 CUDA GPU 加速（无显卡自动走 CPU）；CPU 核数 / 内存 / 显存上限可设 |
| 16 章操作手册（带术语表）+ 快速入门指南，中英双语 PDF，随软件附带 |
| Windows 10 / 11（x64），解压双击即用 |
| 商业授权；提供免费试用（500 次眼图计算，功能完整） |
有需求、有 bug、或者你要的标准预设还没进去，公众号留言告诉我，附上截图和 S 参数文件最好，我看得最快。
下载试用自建的下载站，国内直连，支持断点续传 个人下载站 始终是最新版 106.14.76.130 浏览器打开 → 找到 REA → 下载 | GitHub 介绍页 规格和下载直链（不放软件本体） github.com/zhh198903-ctrl/rapid-eye-analysis 页面里有直链 |
当前版本 REA_dist_v2_0_2.zip（191 MB）装好之后，升级走 帮助 → 检查更新 |
试用 key 在公众号后台领
留言就行；新版本和 bug 修复也会在这里推
