绿色可打印多孔 PEDOT 导电材料!低共熔溶剂微界面聚合策略赋能柔性储能电子器件

摘要：

聚 3,4 - 乙烯二氧噻吩（PEDOT）是柔性电子领域明星导电高分子，但传统制备方案难以同时实现高孔隙结构 + 优异导电性能。东北林业大学团队开发一种无模板、绿色温和的低共熔溶剂（DES）微界面聚合新法，一步制备蜂窝状多孔 PEDOT，兼具超高孔隙率、高比表面积与优异导电性，可调配水性打印墨水，成功打造可弯折微型超级电容器，在可穿戴储能电子领域具备巨大落地潜力。

一、研究痛点：传统 PEDOT 材料的双重局限

PEDOT 凭借高导电性、化学稳定性，广泛应用于生物电子、光伏器件、电子皮肤等场景。现有研究大多聚焦提升电导率，却忽略多孔结构的构建：

多孔结构能提供海量离子吸附位点、通畅离子传输通道，大幅提升电化学储能性能；
传统制备多孔 PEDOT 需介孔二氧化硅、金属氧化物等硬质模板，模板本身绝缘 / 刚性，会牺牲材料导电性与加工性；
EDOT 聚合反应速率快、聚合路径难控，很难同步兼顾高导电与多级孔形貌。

界面聚合是精准调控高分子微观形貌的有效手段，而低共熔溶剂 DES作为绿色反应介质，可通过氢键作用调控单体自由基生成速率，实现聚合物链可控自组装，为本研究提供新思路。

二、创新方案：氯化铁 / 乙酰胺低共熔溶剂微界面聚合体系

团队设计了摩尔比 1:4 的六水三氯化铁 - 乙酰胺低共熔溶剂（FA14），体系双组分各司其职，无需额外氧化剂、模板：

六水三氯化铁：氢键受体，同时充当 EDOT 聚合氧化引发剂；
乙酰胺：氢键供体，依靠酰胺基引导 PEDOT 分子链外延生长、可控扩散。

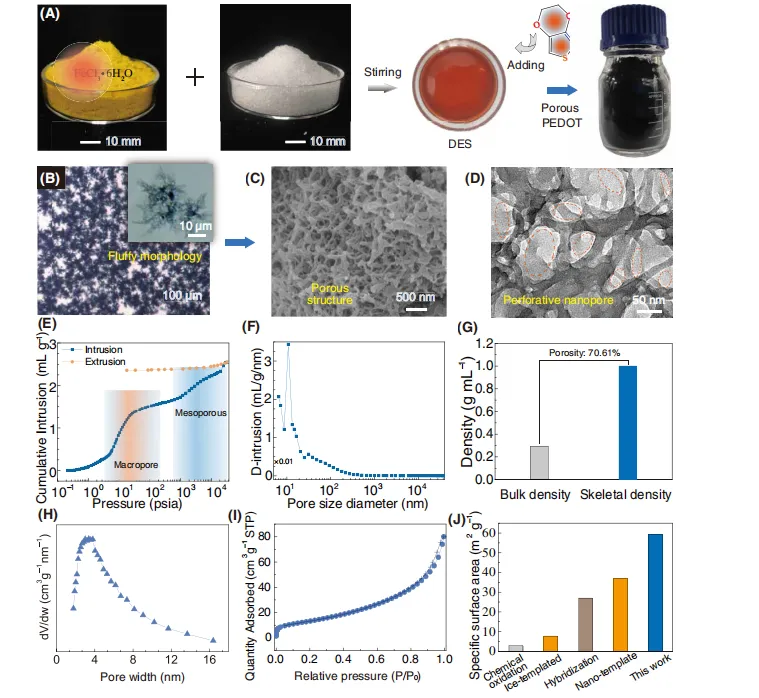

极简制备流程

三、材料核心优势：多孔结构 + 超高导电性双优兼得

多种表征手段证实，本方法制备的 PEDOT 拥有行业领先的综合性能：

1. 多级蜂窝多孔微观形貌

孔隙率高达70.61%，媲美气凝胶；
孔径覆盖 2–300 nm，兼具大孔 + 介孔结构，平均介孔尺寸 8.75 nm；
BET 比表面积达58.86 m²/g，远超绝大多数已报道 PEDOT 材料；
SEM/TEM 可见贯穿式纳米通道，为离子快速穿梭提供通路。

2. 优异导电与化学结晶性能

最优搅拌条件下电导率可达6500 S/m，方块电阻仅 8.1 Ω；
拉曼光谱显示氯离子掺杂度 64.8%，XRD 证明结晶度 54%，π-π 堆叠有序度高；
热稳定温度达 355℃，高温环境下性能稳定。

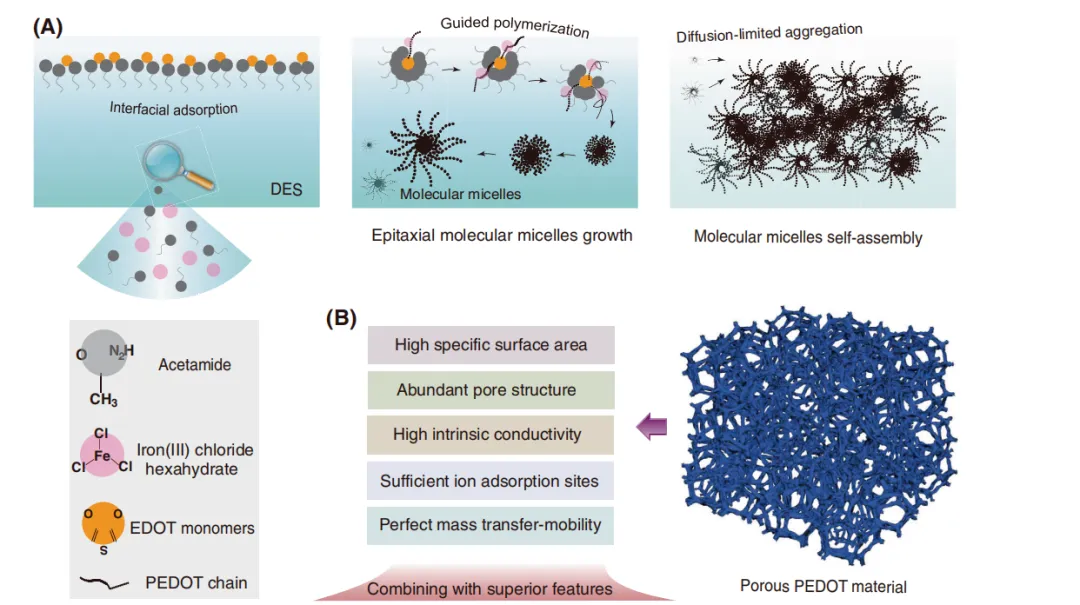

3. 独特可控聚合机理

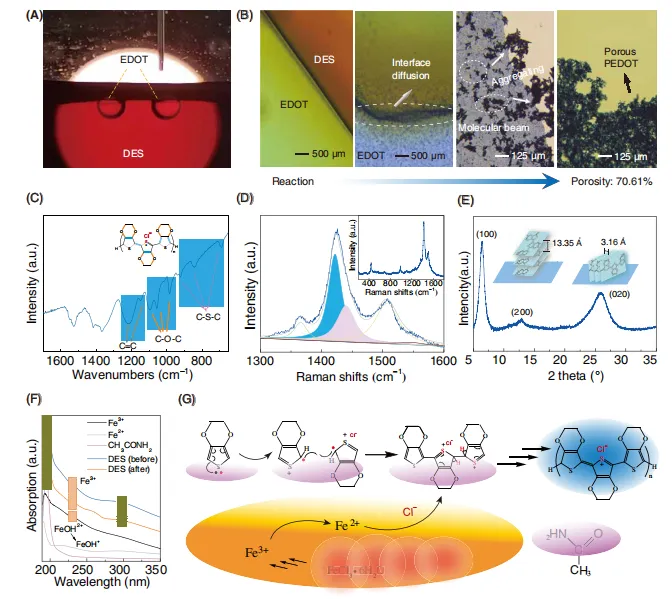

EDOT 不溶于 DES，反应形成 “油包液” 微液滴，聚合仅发生在 EDOT/DES 两相微界面：

Fe³⁺氧化 EDOT 生成自由基阳离子启动聚合；
乙酰胺与 EDOT 形成动态氢键，延缓聚合速率，给 PEDOT 链充足扩散、自组装时间；
分子胶束经扩散受限聚集，自发形成疏松多孔骨架；
搅拌速率是关键：静止体系产物致密结块，转速＞400 rpm 会破坏界面平衡，导电率暴跌至 2000 S/m 以下。

四、电化学储能性能：宽电压窗口、高比电容

三电极体系下多孔 PEDOT 电极展现顶级电容特性：

阻抗谱低频段接近垂直，等效串联电阻仅 1.51 Ω，电荷传输阻力极低；
1 A/g 电流密度下质量比电容122.5 F/g；20 A/g 大电流仍保有 58.68 F/g，倍率性能优异；
工作电压窗口拓宽至 1.2 V（vs Ag/AgCl），显著优于传统 PEDOT 电极，大幅提升储能设备能量密度。

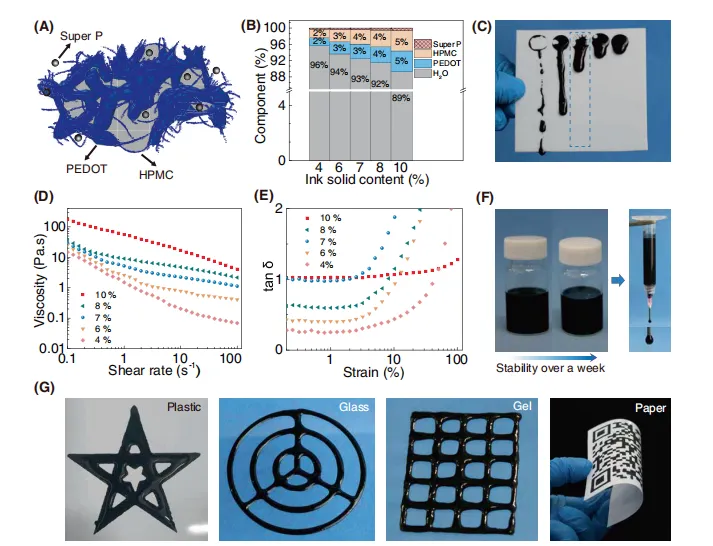

五、绿色水性导电打印墨水：全基底兼容、可循环复用

研究最大落地亮点：多孔 PEDOT 可直接调配无毒性水性电子墨水，摒弃 DMF、DMSO 等有害有机溶剂，适配微电子打印设备批量制备器件。

最优墨水配方（固含量7wt%）

多孔 PEDOT:Super P 导电炭黑：HPMC 纤维素增稠剂 = 8:1:1，去离子水分散搅拌 6 h：

流变特性可控：低频偏流体、高频易成型，剪切变稀，打印不堵针、成型不流塌；
储存稳定性强：密封静置 7 天不分层沉淀；
基底通用性拉满：PET 塑料、玻璃、柔性纸张、含水 90% 纤维素水凝胶均可打印星形、环形、网格、二维码等精细图案；
墨水支持回收重复利用，同类 PEDOT 浆料未见相关报道。

六、应用落地：柔性可弯折微型超级电容器（MSC）

使用7wt% 多孔 PEDOT 墨水，在透明柔性 PET 基底上打印平面微型超级电容器：

弯折稳定性：0°/90°/180° 反复弯折，CV 曲线几乎完全重合，形变无性能衰减；
面积比电容：0.5 mA/cm² 时达 85.79 mF/cm²，5 mA/cm² 高电流下仍保留 27.24 mF/cm²；
循环耐久：1500 次充放电后电容保有率近 70%；
模块化拓展：多器件串并联可自由调节输出电压 / 电流；3 个串联器件可稳定驱动 49 颗 LED 灯板，验证可穿戴储能设备实用价值。

七、研究总结

本工作开发无模板低共熔溶剂微界面聚合绿色制备路线，室温一步合成高孔隙、高导电多孔 PEDOT：

材料指标：孔隙率 70.61%、比表面积 58.86 m²/g、电导率 6500 S/m，兼具多级孔道与高结晶导电网络；
工艺优势：绿色低毒、无需模板、条件温和、易于规模化放大；
应用价值：可配制环保水性打印墨水，兼容软硬各类基底，制备的柔性微型电容器弯折稳定、储能性能突出；
发展前景：为可穿戴电子、印刷储能器件、柔性传感器提供全新高性能导电材料制备方案。

论文信息

文章标题：Micro-interfacial polymerization of porous PEDOT for printable electronic devices期刊：EcoMat（Wiley 绿色功能材料顶刊）通讯单位：东北林业大学、沈阳化工大学基金支持：国家杰出青年科学基金、国家自然科学基金
