2025到2026年，AI CAD赛道突然热闹起来。

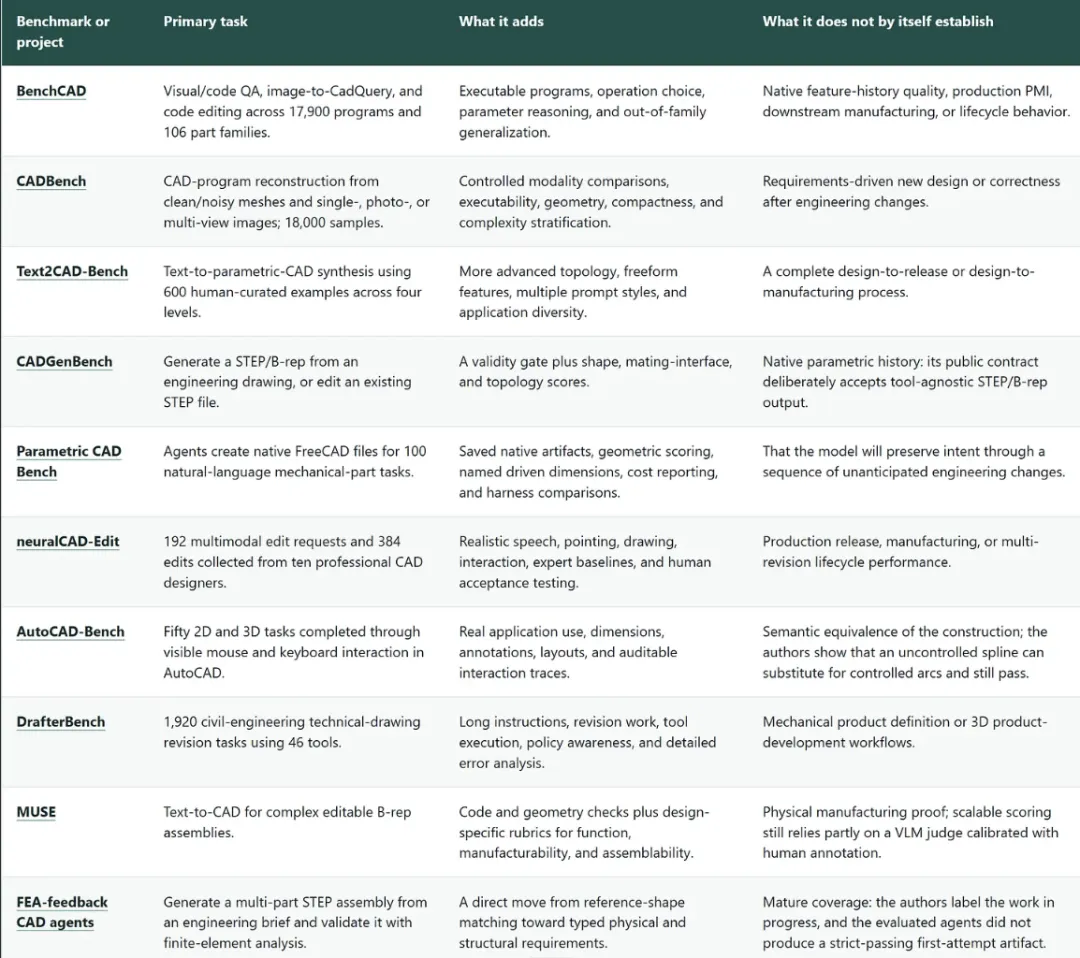

BenchCAD、CADBench、neuralCAD-Edit、Parametric CAD Bench……一堆基准测试如雨后春笋般冒出来。它们测视觉理解、测空间推理、测代码生成、测几何内核执行、测智能体与软件的交互能力，甚至开始测装配和物理约束。
这很好。但远远不够。最近看到国外一博主的深度分析，值得参考：
https://burhop.substack.com/p/what-ai-cad-benchmarks-must-learn
3D建模师
这些测试大多在做同一件事——逆向工程。给一张图、一份二维图纸、一个扫描点云，让AI重建出三维模型。然后拿"画得像不像"来打分：倒角距离、体素交并比、表面F分数、渲染相似度……
BenchCAD的报告说得很直白：系统经常能复刻出大致外形，却漏掉参数，或者用简单操作替代扫掠（Sweep）和放样（Loft）。CADBench发现，复杂度一上去，重建质量就断崖式下跌，而且不同指标下的排名还会变。Autodesk的编辑研究更扎心：自动几何指标和视觉语言模型（VLM）评分，与CAD专家的实际评价相关性很弱。
这些发现本身很有价值。但问题是——当逆向工程成为AI-CAD的唯一标尺，整个行业就会朝着"越来越会临摹"的方向狂奔，而忘了工程设计的本质是什么。
逆向工程偏见：我们测的，不是设计师真正干的活
从图像到CAD、从图纸到3D、从网格到程序——这些当然有用。legacy系统迁移、供应商数据恢复、扫描到CAD、图纸转换、修复工作流，都离不开它。
但它不是现代工程设计的正常起点。
在当代机械产品工作流中，三维CAD模型才是中央设计产物，二维图纸是从它派生出来的。基于模型的定义更进一步，把尺寸、公差、注释和其他产品需求直接放进三维数据集。NIST的综述明确指出：航空航天和国防等行业正在把3D模型作为核心产品定义载体——尽管图纸仍未完全消失。
关键区别在于：逆向工程开始时，大量决策已经做完了。 一张标注图纸已经编码了选定的形状和至少一部分产品定义。一张照片提供的工程意义更少，但目标形态是确定的。AI的任务是"从证据推断产物"。
而工程设计开始得更早，持续得更久。
它从不完整甚至矛盾的需求出发，要处理接口、载荷、材料、制造工艺、法规约束、成本目标、产品族规划。它包括方案对比、权衡分析、迭代优化、文档编制、评审和变更。一个模型几何上接近参考物，却可能是糟糕的工程解——因为它没回答"为什么这样设计"和"这样能不能造"。
所以，图像到CAD、图纸到3D的基准测试，应该只支持精确声明：
从特定表示重建几何的能力如何？
CAD程序能否执行？
重建产物是否紧凑、可编辑？
面对模糊、噪声、遮挡和几何复杂度时性能如何变化？
但它们不应在没有进一步证据的情况下，声称自己测的是自主产品设计、制造就绪性、正确的设计意图，或全生命周期鲁棒性。
被忽视的宝藏：传统CAD和PMI评测的遗产

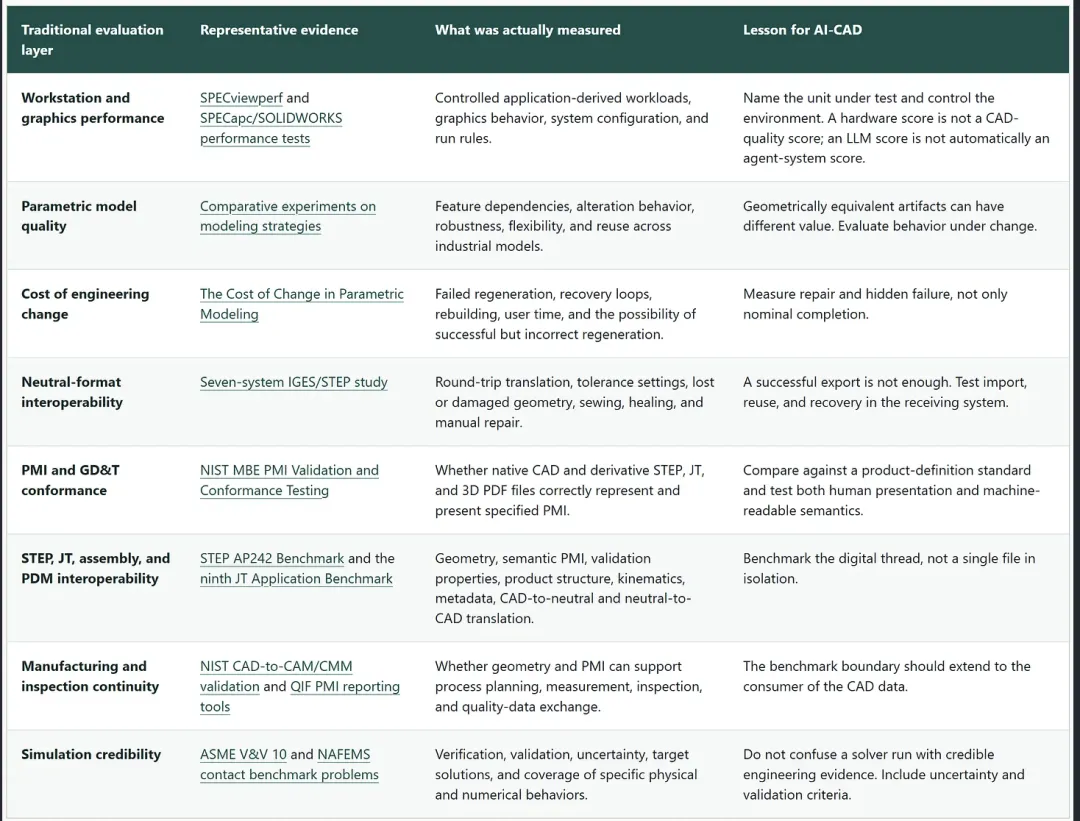

传统CAD评估从来不是"一个分数定生死"。图形速度、几何鲁棒性、可编辑性、互操作性、文档质量、下游适用性——各有各的测法。这种多样性，恰恰是今天AI-CAD基准测试最该恢复的东西。
PMI：几何之外的世界
产品制造信息（PMI, Product and Manufacturing Information）是最典型的例子。按NIST定义，PMI包括几何尺寸与公差（GD&T）、三维标注、表面纹理、 finish要求、工艺注释、材料规格、焊接符号等一切用于定义和制造产品的信息。
语义PMI是结构化数据，能被软件消费；图形PMI控制注释如何显示给人看。两者都重要，但根本不是一回事。
NIST的MBE PMI测试系统提供了完整公差的测试案例、组合案例和简化案例，附带测试定义、原生CAD模型、STEP文件，以及验证与确认结果。案例覆盖了常见和罕见的GD&T构造，有些还能装配成组件。2023年的简化案例去掉了若干不常见概念，但保留了相同几何。
它的方法尤其值得AI基准测试学习：
先比较原生模型与测试规范；
再比较来自其他CAD系统的等效模型；
然后比较衍生的STEP、JT、3D PDF文件与原生模型。
"创作正确性"和"翻译正确性"被刻意分开了。 公开结果浏览器记录了411个观察到的PMI错误，代表2012和2015年测试版本中的98种独特错误。NIST明确警告：这些历史结果不应被假设为描述当前版本。
配套的STEP文件分析器和查看器（STEP File Analyzer and Viewer）检查基本STEP错误，报告语义PMI、图形PMI和验证属性是否符合推荐实践。这才是AI-CAD评估器该有的样子：在标准允许的地方做确定性判断，透明地说明检查内容，并且绑定到下游互操作性。
STEP AP242与JT：互操作性不是"能打开就行"
STEP AP242生态系统包含实现指南、测试套件、用例和周期性基准测试。2024年的报告目标是记录哪些AP242域模型功能在商业PLM应用中真正可用，并识别限制。早期轮次测试了PDM装配、文档引用、标识符、端到端验证属性、完整循环交换。
ProSTEP iViP和VDA的第九轮JT应用基准测试评估了CAD到JT、JT到CAD的翻译器，以及JT与STEP AP242 XML的互操作性。范围覆盖几何、语义PMI、验证属性、装配结构、运动机构。更早的CAD-JT-CAD基准测试通过往返测试，检查了几何、三角化、PMI、元数据、产品结构、装配属性。
需要记住：和二维图纸一样，STEP和JT通常是从3D派生的。 它们用于与他人共享几何信息。修改STEP文件的基准测试虽然有趣，但这是个极少见的用例——修改几乎总是在具备完整历史和参数化的三维设计系统中完成。
QIF：把数字主线延伸到质检台
质量信息框架（QIF, Quality Information Framework）把数字主线延伸到检验规划、测量资源、结果和统计分析。NIST的QIF PMI报告软件从QIF文件中提取语义PMI。2014年IMTS的端到端QIF演示把MBD连接到检验规划、执行、结果和统计。
JEITA在一个DMSC（数字计量标准联盟）研讨会上描述的基准测试更进一步：用PMI增强的MBD模型做模具设计，并将非接触测量结果反馈回带注释的三维模型。
这些PMI和互操作性项目给AI基准测试写作者提供了一个模板：
从明确的产品定义规格出发；
创建可复用的案例，覆盖不同语义概念；
分离原生创作、中性翻译、视觉呈现和语义消费；
测试往返和下游使用，而非仅仅文件创建；
公布结果的局限性和版本上下文。
AI-CAD基准测试的六条红线
基于以上传统，作者给AI-CAD基准测试划了六条明确的红线：
第一，不应只是逆向工程竞赛。 图纸到3D、图像到CAD、网格到程序、扫描到CAD， deserve各自的基准家族。但它们不应占据AI-CAD的全部定义。
第二，不应把正确性简化为形状相似度。 倒角距离、体素IoU、表面F分数、渲染相似度是有用的诊断指标，但它们不是设计意图、公差标注、材料选择、装配行为、可制造性或安全性的度量。neuralCAD-Edit报告的自动指标与专家评分的弱相关性，直接证明改进指标设计仍是刚需。
第三，不应要求唯一精确的特征树。 同一个零件可能有多种专业上有效的建模方式。基准测试应测可观察的设计行为、相关特征语义和必要约束，而非奖励单一历史构造序列。在操作本身被指定的情况下，精确操作匹配可以作为诊断性子分数保留。
第四，不应在第一次成功保存后就停止。 带命名尺寸的原生模型比静态曲面更好，但可编辑性必须被** exercised**。改尺寸、抑制特征、替换组件、重配置装配——验证请求变更和应保持不变的不变量。
第五，不应隐藏智能体技术栈。 同一个基础模型在不同提示、工具、CAD API、检查循环和资源限制下表现不同。Parametric CAD Bench发表的Harness对比已经说明，结果必须标识完整配置。
第六，不应在没有制造证据的情况下暗示制造就绪性。 评分标准可以估计可制造性，但声明应与测试成比例。更强的证据来自工艺特定检查：识别的加工特征、刀具可达性、壁厚、拔模斜度、材料和机床约束、生成的工艺计划、检验可行性，或物理相关性。NIST早期关于可制造性分析的特征识别工作，以及现代FEA反馈智能体研究，都说明了从"形态"走向"工程后果"的趋势。
作者给出了一个令人印象深刻的示例：
一个智能体收到承载式安装组件的需求简报，包括包络、接口、材料和制造约束。它创建原生参数化装配；响应两个工程变更单；生成语义PMI；导出STEP AP242；通过独立CAD导入；准备验证分析；支持加工或检验工作流；生成发布包。
基准测试不仅记录最终正确性，还记录假设、失败操作、修复、人工干预、时间、成本，以及每次转换中丢失的信息。
这不是"画得像不像"的问题。这是"能不能走完工程全流程"的问题。
如果AI-CAD基准测试只问"能不能重建这个零件"，开发者就会建造越来越有效的形状重建系统。这些系统有价值，但它们的分数告诉我们很少关于自主工程的信息。
如果基准测试转而问：
需求如何变成产品定义？
模型如何应对变更？
装配是否功能正常？
PMI是否正确且机器可读？
数据能否在STEP、JT、QIF、CAD、CAM、CAE、CMM之间存活？
专家需要干预多少次？
那么这个行业才能开始测量工程效用，而非视觉可信度。
基准测试写作者应学习传统CAD、PMI、互操作性和仿真测试的特异性和下游导向。CAD专家应参与其中，因为AI基准测试正在成为事实上的规格——定义厂商追求的能力，以及客户可能允许的自主性。
最后的问题不是："AI能重建这个零件吗？"
而是："结果的产品定义，能否在接下来发生的一切中被信任？"
