你把处理前后的 Raman 谱叠在一起，峰位只挪了一点，半峰宽却明显变大。讨论部分很容易顺手写成：“缺陷增多，结晶性下降。”审稿人若追问一句“分辨率、激光功率和拟合方式一致吗”，这句话往往就站不住了。

先给结论：Raman 峰变宽说明散射能量更分散，但不自动等于缺陷更多。它可能来自振动寿命缩短、温度或耦合变化，也可能是应变、成分和局域结构分布被光斑平均后的结果；仪器分辨率、激光加热、峰重叠与拟合方法同样能把峰“做宽”。

先弄清楚：峰为什么不是一根线

Raman 位移对应入射光与非弹性散射光之间的能量差。理想情况下，一个振动模似乎应落在确定位置；真实材料中的振动会与其他声子、载流子和周围环境相互作用，也有有限的相干或寿命，因此谱线总有宽度。

常把物理展宽分成两类。第一类是均匀展宽：被观测的振子经历相近的动力学过程，有限寿命和散射使整群谱线一起变宽，线形常更接近 Lorentzian。第二类是非均匀展宽：光斑里同时存在略有不同的局域环境，例如应变、成分、键长、温度或取向分布，许多位置略有偏移的窄峰叠在一起，整体常更偏 Gaussian。

“常更接近”不能偷换成“看见 Lorentzian 就是寿命、看见 Gaussian 就是缺陷”。真实峰还卷积了仪器响应，两个相邻振动模也可能没被分开，最终常需要 Voigt 或多峰模型描述。线形是线索，不是判决书。

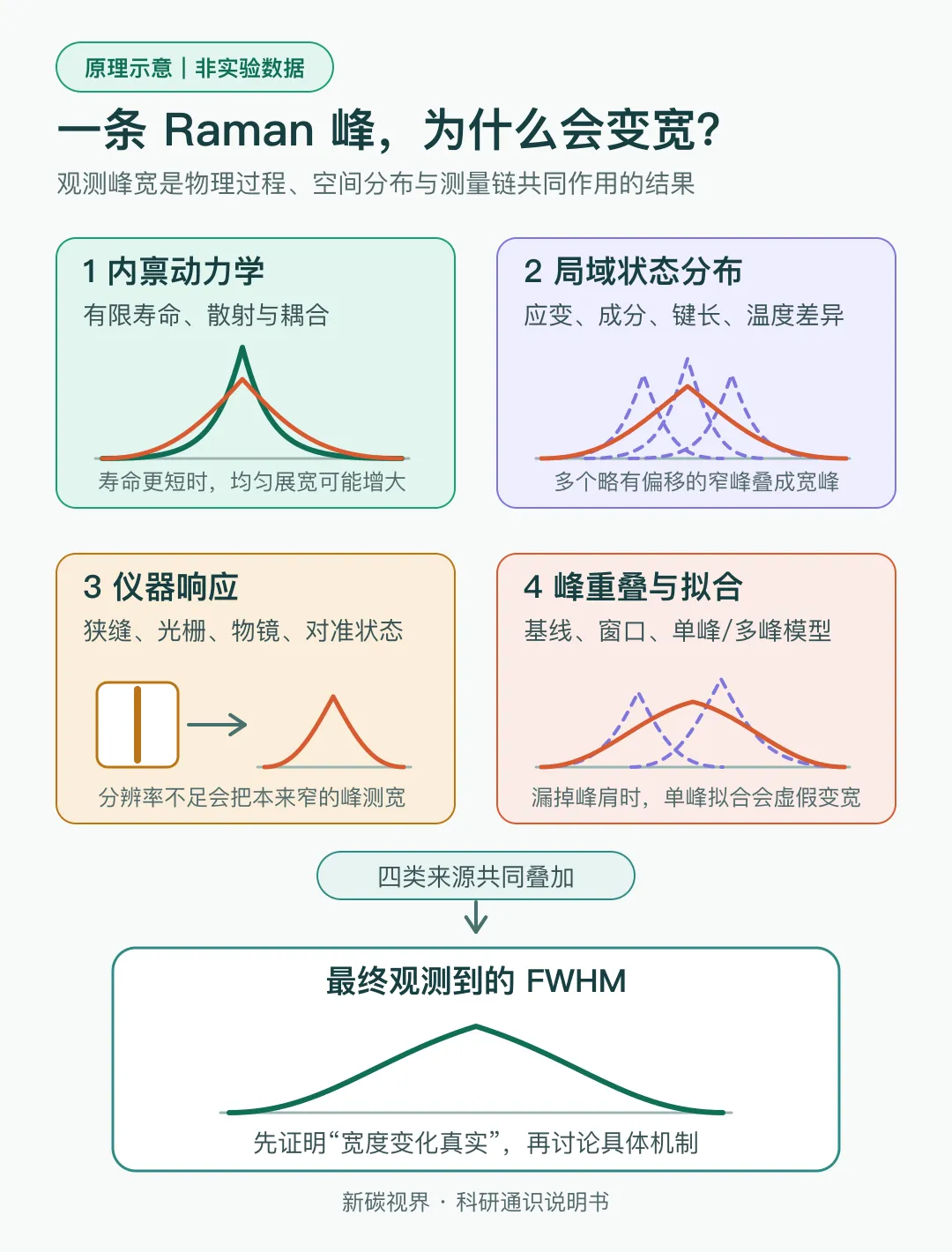

图1｜原理示意｜非实验数据。观测峰宽由内禀动力学、局域状态分布、仪器响应和峰重叠共同决定。

变宽通常能提示什么

在采集与拟合条件严格一致时，FWHM 增大至少说明：样品贡献的散射能量分布变宽了。接下来可以提出几类待检验解释。

一是振动模的寿命或相干时间缩短。温度升高、声子—声子散射增强，或某些体系中的电子—声子耦合变化，都可能增加均匀展宽。

二是局域环境更不一致。空间分辨率以下的应变起伏、成分波动、键长分布、表面与体相混合，会让光斑内多个略有差别的峰互相叠加。石墨烯研究已经给出一个很直观的例子：Raman 光斑内未被空间分辨的纳米尺度应变变化，可以显著改变 2D 峰宽。

三是结构或动力学状态发生改变。相变、动态无序或取向自由度开启，可能让原本清楚的振动模展宽甚至合并。不过，这类归属必须有温变、变相或其他结构证据配合。

哪些结论不能从峰宽直接跳过去

不能直接写“缺陷增加”。不同缺陷类型对不同振动模的影响并不相同；掺杂、应变分布、颗粒尺寸、边界、温度和载流子状态都可能改变峰宽。没有缺陷的独立证据，FWHM 只是候选证据。

不能直接写“结晶性下降”。Raman 峰宽不是通用结晶度标尺。不同材料、不同峰、不同激发波长和不同仪器之间，绝对 FWHM 通常不能横向硬比。即使同一批样品，峰重叠比例改变也会让单峰拟合变宽。

不能只报软件给出的一个数。基线范围、拟合窗口、单峰还是多峰、Lorentzian/Gaussian/Voigt 的选择，都会改变 FWHM。若残差在峰肩处成片偏向一侧，模型很可能漏了重叠峰；这时“峰变宽”可能只是“两个峰没拆开”。

四个最常见的干扰因素

第一个是仪器分辨率。光栅、狭缝、共焦孔径、物镜、探测器和对准状态共同形成仪器响应。仪器狭缝更宽时，信号可能增强，但分辨率下降，窄峰会被测得更宽。跨仪器或跨配置比较前，应先测同一校准样或稳定参考峰。

第二个是激光加热与光损伤。应报告到达样品表面的功率，而不只写软件百分比。做一组由低到高、再回到低功率的测试：若峰位、峰宽或强度比随功率可逆变化，优先考虑加热；若回不去，还要排查不可逆光化学变化和烧蚀。

第三个是空间平均。粗糙表面、颗粒边界、多相区域或膜厚起伏都可能落在一个光斑里。单点变宽时，先做面扫；如果宽峰集中在界面、褶皱或特定颗粒，解释会比“全样品缺陷增加”具体得多。

第四个是预处理与拟合。荧光基线、平滑、宇宙射线去除和归一化不当都可能扭曲峰形。保留原始谱，固定拟合窗口和基线策略，同时给出残差与参数不确定度，远比只放一张平滑后的叠谱可靠。

一条经得住追问的证据链

先过“可比性门”：同一仪器配置、激光波长、样品功率、物镜、积分时间、累加次数和校准流程；用参考样确认仪器峰宽没有漂移。

再过“拟合门”：从原始谱出发，说明基线、窗口和线形；比较单峰与合理多峰模型，检查峰肩残差，并报告重复测量的离散度，而不是只给一个 FWHM。

然后做“条件与空间门”：低功率—高功率—低功率回扫，必要时做温变、偏压或气氛序列；用 Raman mapping 看峰宽是否与界面、颗粒、褶皱或成分区域共定位。

最后补“正交证据门”：若主张应变分布，配合 XRD/RSM、晶格成像或力学条件；若主张缺陷，使用缺陷敏感的独立谱学、成分或显微证据；若主张相变，给出 XRD、DSC 或可逆温变证据。证据要能排除替代解释，而不是把仪器列表堆满。

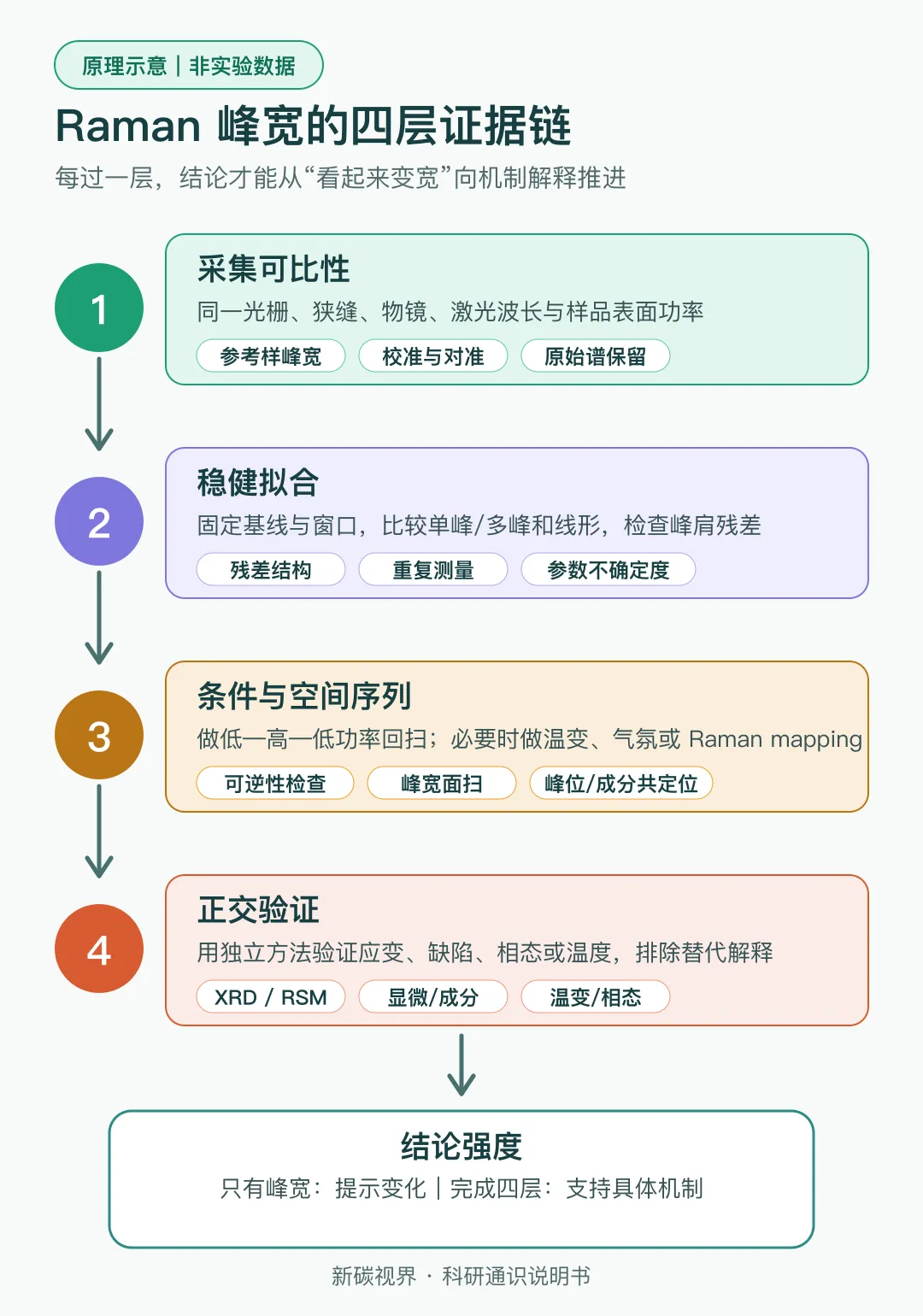

图2｜原理示意｜非实验数据。从采集可比性到正交验证，任何一层缺失都应降低结论强度。

写论文和回审稿人，可以这样说

与对照样相比，目标峰在相同光学配置、样品表面功率和拟合流程下出现可重复展宽。参考样峰宽未见同步变化，低功率回扫排除了明显的仪器漂移与不可逆光损伤。峰宽的空间分布与该区域的应变/成分起伏共定位，因此结果支持局域环境分布增宽；仅凭 Raman FWHM 不能把变化唯一归因于缺陷增加。

若证据还没补齐，就把“证明”降为“提示”：“观察到的展宽与更强的结构无序相容，但激光加热、未分辨峰和局域应变分布仍需进一步排除。”这不是示弱，而是把结论放在证据真正够得着的位置。

一页式峰宽判断表

还要保留的边界

峰越窄并不普遍等于材料越好。某些功能来自强耦合、动态结构或多局域环境；另一些体系本来就有宽而重叠的振动带。共振条件改变也可能重新分配不同组分的强度，让拟合峰宽发生变化。

所以，先确认“这个宽度是真的”，再讨论“它是哪一种宽”。最后才问：哪套结构、动力学或电子过程，能同时解释峰宽、峰位、线形、空间分布和独立表征？做到这一步，FWHM 才从软件输出变成可用证据。
