一、现象
做MES项目，甲方负责PLC，我们负责上位机。
甲方给的就是这样的东西：
某个西门子DB块的点位表PDF，里面写着：变量名、数据类型、偏移量、起始值——几十个字段，十几个DB块，每个DB块结构不同。
我的任务：把这些PDF里定义的点位，一条条输入到KingIOServer的TAG_TABLE导入模板中，生成一个可以直接导入KingIOServer的Excel文件。
听起来很简单？不就是把PDF里的内容抄到Excel里吗？
但实际做起来才知道有多坑：
变量名、数据类型、地址偏移、位号，一个都不能错 String类型的地址格式是 DB块.偏移.长度，Bool类型是DB块.字节.位号，Int/Real 是DB块.偏移——不同数据类型地址格式不一样甲方PDF里可能还有结构体数组（Array of Struct），一个材料数组展开就是8个点位 如果一个项目有40个工位，每个工位80个字段，就是3200个点位——手动敲，敲到怀疑人生
以前一个项目下来，光整理点表就要花两三天，而且眼睛盯久了，很容易敲错地址或者漏掉某个点位，导入后通讯不上，又要回头一个个排查，非常痛苦。
二、问题分析
这类工作的本质是：「格式转换」。
甲方PDF的格式（TIA Portal DB定义）：
KingIOServer导入格式（TAG_TABLE，51列）：
核心映射规则：
这些规则固定不变，完全可以自动化。
三、解决方案

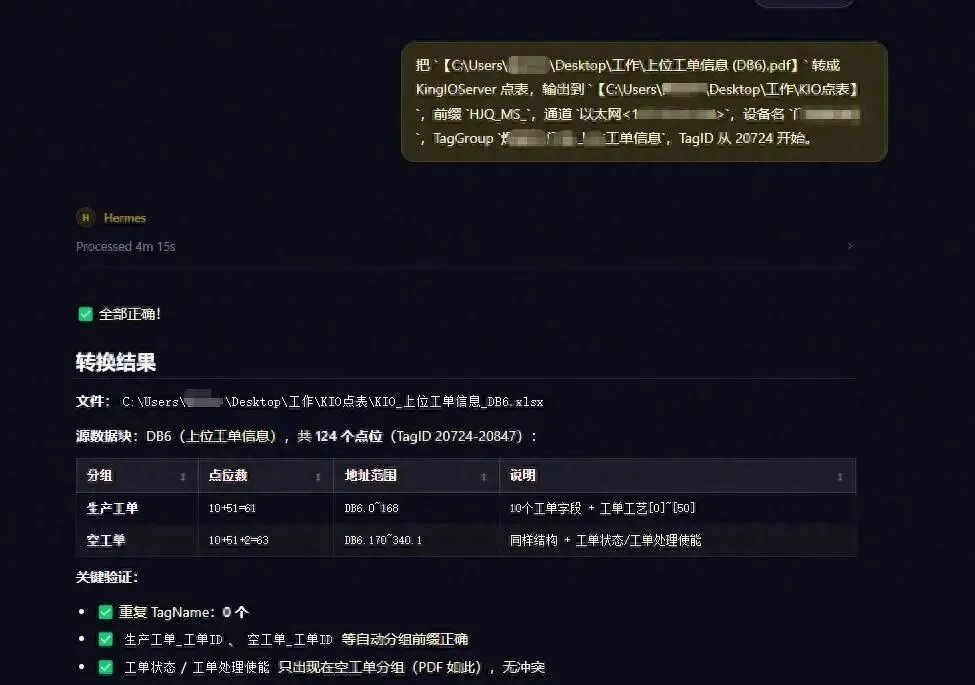

我用的工具是Hermes Agent（一个开源的AI Agent工具），它可以在本地运行，连接DeepSeek等大模型，帮我执行自动化任务。
核心思路：让AI解析PDF → 按映射规则生成Excel，一步到位。
3.1 解析PDF
甲方PDF是西门子TIA Portal导出的DB定义，结构固定：属性表（DB编号、名称）+ 字段表（名称、数据类型、偏移量）。
AI自动提取这两个信息，得到DB编号和字段列表。
3.2 按规则转换
对于每个字段，按上述映射规则生成对应的KIO行：
String[n] → IOString，地址DB{N}.{偏移}.{n+2}Int → IOShort，地址DB{N}.{偏移}Bool → IODisc，地址DB{N}.{字节}.{位号}Real → IOFloat，地址DB{N}.{偏移}说明性字段（如"原料 库位申请"）→ 不建点，存入Description列
3.3 处理复杂结构
实际项目中，甲方点表不止简单的平铺字段，还有几种复杂情况，AI都能处理：
① 结构体数组（Array of Struct）
一个材料数组包含ID、长、宽、厚度4个子字段，共2个元素 → 自动展开为 材料0_ID、材料0_长、材料0_宽、材料0_厚度、材料1_ID……共8个点位，地址自动匹配。
② 分组重复字段
同一个DB里有"托盘1"和"托盘2"两组，每组都有"状态"和"到位"字段 → 自动加前缀：托盘1_状态、托盘1_到位、托盘2_状态、托盘2_到位，避免重名。
③ 40个工位×80个字段
最夸张的一个点表：40个工位，每个工位74个字段，共2960个点位。如果手动敲，眼睛绝对看花。AI自动为每个工位加前缀（工位数据0_工单ID、工位数据1_工单ID…），一次生成，5分钟搞定。
④ 自动识别访问模式
有些甲方的PDF注释列里会写R/W、R（读写/只读），AI自动识别，直接配置到对应的ItemAccessMode列，不用手动指定。
四、效果对比
实际项目数据：一个MES项目的配盘系列点表，共18个DB块，6000+个点位，AI全部转换完成，耗时不到1小时（主要是解析PDF的时间，生成Excel本身几秒钟）。
五、总结
这次经历让我最大的感触是：
工控人也要学会"借力"——不是所有问题都要靠加班解决。
重复性工作（格式转换、数据整理、批量录入）是AI最擅长的。把精力解放出来，去解决真正的业务逻辑问题，效率翻倍，人也轻松。
当然，AI不是万能的：
甲方的PDF格式五花八门，需要不断补充规则 生成完成后的验证还是得人工做（抽查几个点位地址） 涉及保密数据，建议在本地运行AI，不要上传到云端
但总体而言，这个工作流已经把"几天"变成了"几分钟"，投入产出比非常高。
如果你也在做KingIOServer的点表整理，或者有类似的重复性数据转换工作，可以试试这个思路——让AI帮你做苦力，你做更有价值的事。
附录：转换规则速查表
注意：地址在 KIO 的 ItemName 列，RegName 恒为 DB，RegType 恒为 3，不要填反。
