【附安装包】让EPLAN 的表格式编辑拥有 Excel 级别的体验

EPLAN 批量编辑套装 & 线号工具箱大版本更新，底层逻辑重构，操作体验对标Excel

适用于 EPLAN 2.9 / 2022 / 2023 / 2024 / 2025 / 2026

一、线号工具箱

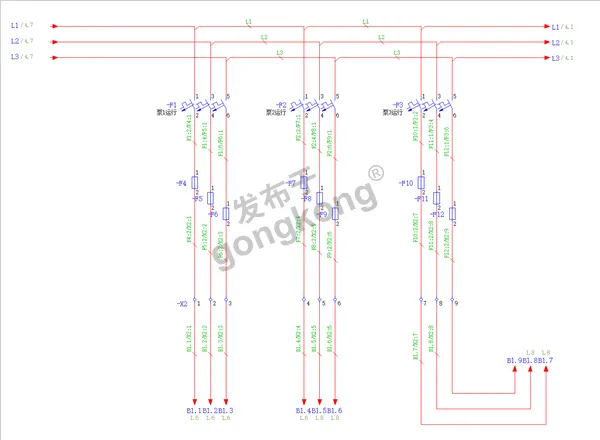

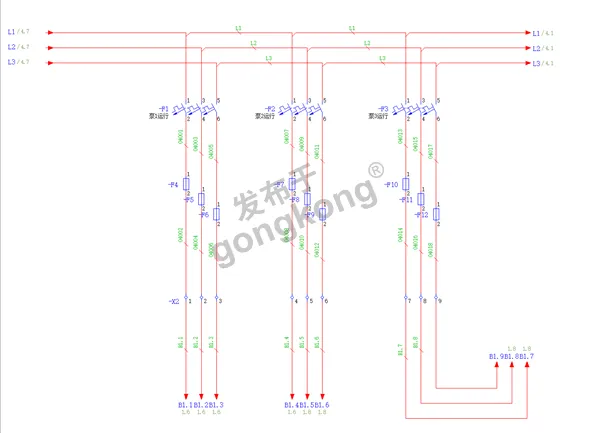

1. 线号一键放置与命名

· 线号方向与导线一致，横竖由官方「与连接平行」自动判定，不再自研几何判向

· 修复母线 T 接、设备↔端子引出线个别线号横竖错乱、竖线变横字、两次执行结果不一致的问题

· 大项目选页操作更轻更快，首次放置也更稳

2. 跨页中断点线号放置

· 修复跨页中断点漏号、错号，正确找到另一端连接并命名（如 COM1.1/K39:A2）

· 跨页中断点收集限一跳、放置范围对齐望澳方案，大项目放置不再卡顿失控

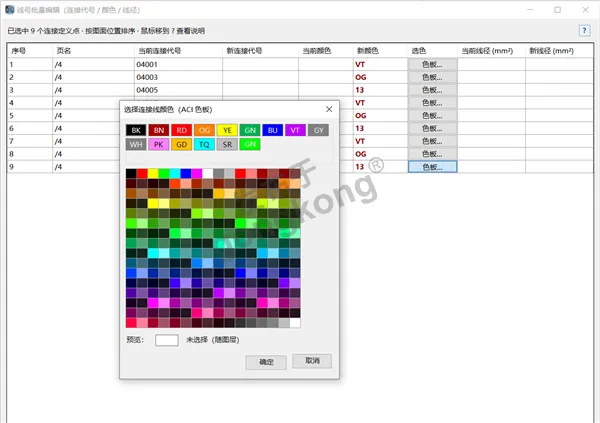

3. 线号调色盘（ACI 色板选色器）

· 从 ACI 256 色标准色板选色，自动反查 EPLAN 官方颜色代号（RD 红 / BK 黑 / BU 蓝等）

· 选色即连接线变色，也支持直接输入颜色代号或数字，手动填、下拉填充、色板选色统一生效

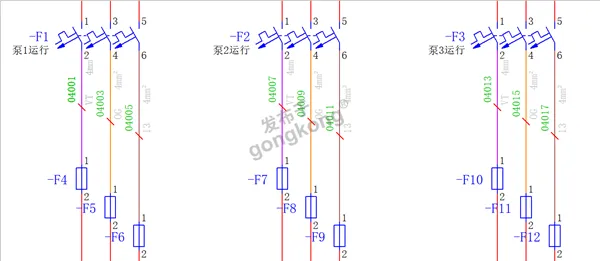

4. 线号微调表格（连接代号 / 颜色 / 线径）

· 可分别填写 / 批量填充「新连接代号 / 新颜色 / 新线径」，颜色、线径变更红字高亮

· 线径未写单位自动补 mm²（如 4 → 4mm²），表头直接显示「当前/新线径 (mm²)」

5. 线号/颜色/线径显示模板

· 统一抓取模板（相对位置、字号、颜色、显隐），横 0°、竖 90°

· 表格微调与一键放置共用同一套模板逻辑，所见即所得

二、表格式编辑（全部 6 个模块统一体验）

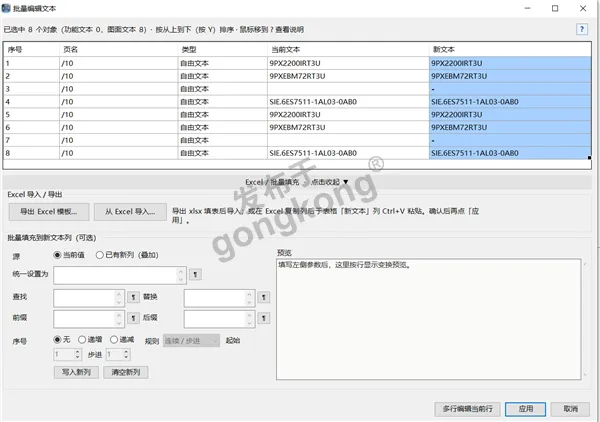

覆盖：批量文本、设备、端子、中断点、连接定义点（线号）、页名/页描述、批量建页。

1. Excel 式粘贴

· 复制一列自动逐行填满对应行，空单元格自动清空（Excel 语义，不再需要手动填「-」）

· 智能粘贴：Excel 列拆行、CAD·PDF 纯文本进单格

2. 拖拽填充与快捷键

· 拖角递增填充、按住 Ctrl 拖 = 纯复制；Ctrl+D 向下复制；Ctrl+Z 撤销；Ctrl+Enter 换行

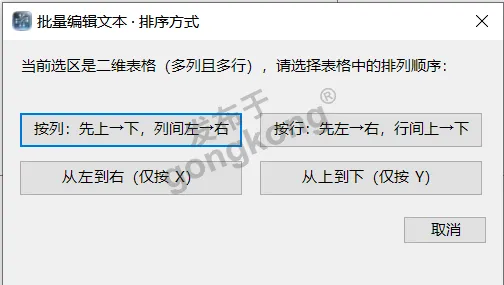

3. 二维表格排序

· 框选多列多行时弹窗选择「按列（先上→下）/ 按行（先左→右）/ 单轴」

· 功能文本、自由文本一次排顺；横着框从左到右、竖着框从上到下

4. 输入体验

· 修复英文/数字被输入法全角化的问题；全角数字拖拽填充不递增修复

· 修复中文输入法首字母丢失，点击单元格直接输入、拼音首字母正常组词

· 序号列头点击不再乱序（修复列头字符串排序 BUG，如「10」排在「2」前）

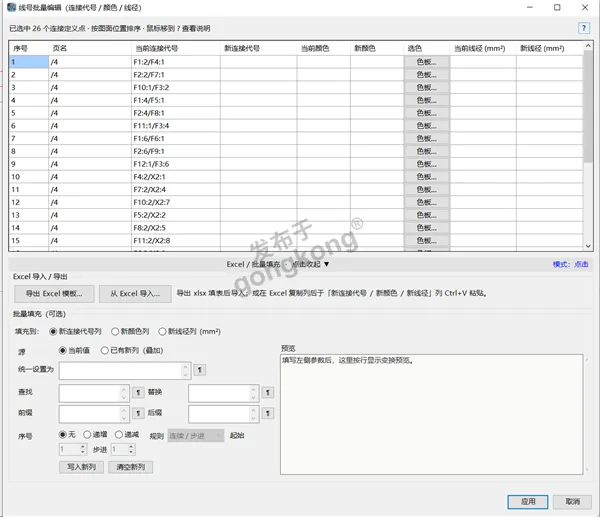

5. 底部功能区

· 点击展开/收起，避免鼠标经过误展开

· 批量填充面板：统一设置、查找替换、前缀/后缀、序号增减与步进奇偶
