工控 APP 分析

工控 CTF 里，除了 PLC、协议流量和固件，还有一类题目会把战场搬到手机 APP 上。间谍用伪装的工业 APP 把机密传出去，选手的任务就是从 APK 里把藏匿逻辑和 flag 揪出来。

一道简单的 APK 搜 flag、一道 TeslaMultiSCADA 多层加密逆向、还有一道只给题干的练习。我会把前两道题的分析思路拆开，重点是拿到一个工控 APP 后该看什么、怎么挖。

一、热身：Tesla.APK 里的"买一送二"

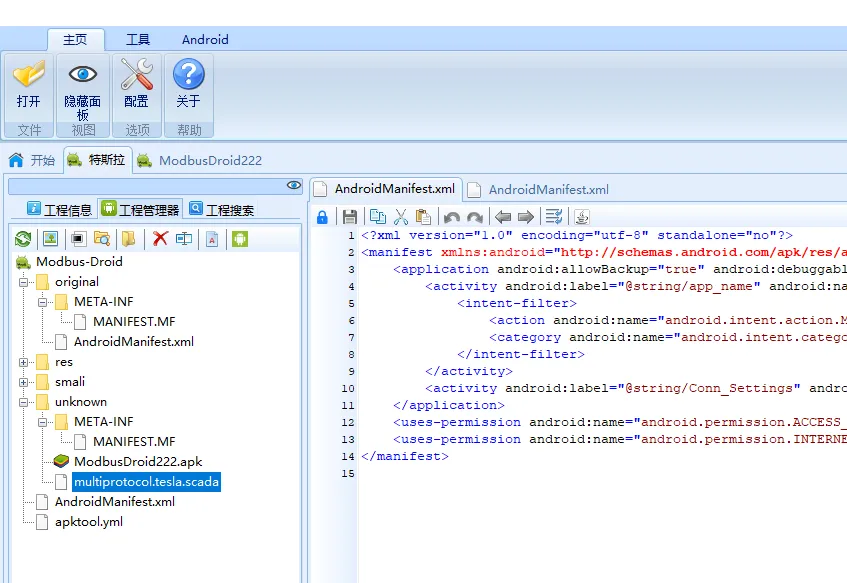

第一道题很直白：给你一个 特斯拉.APK，直接丢进 AndroidKiller 反编译。反编译后看到两个文件：

• modbus.APK
  （题目里写成了 Modbusdrid.apk）
• tesla.scada
  （或者 multiprotocol.tesla.scada）

先别急着看 modbus，名字里带 SCADA 的那个才是正主。把 tesla.scada 解压，能看到 classes.dex，接着就是 Android 逆向里最常用的老办法：在反编译后的文件里搜 flag。这道题很给面子，直接搜到了 flag。

二、正题：TeslaMultiSCADA 间谍 APP 逆向

2.1 题目设定与第一印象

第二道题就没那么友好了。题目描述是：某安全团队捕获间谍发送的工业 APP，怀疑间谍以某种方式把机密信息传出去，要求分析文件并找出 flag。

拿到手的是 TeslaMultiSCADA 软件，但版本号已经被改过，避免选手直接拿正版 APP 对比。有经验的选手会同时反编译这个被修改过的 APK 和正版 APP（比如 1.10.3 版本），从差异里找异常。

2.2 异常点：一个伪装成字体文件的 APK

对比反编译结果后，很快能发现有一个 APK 被伪装成了字体文件。这种"文件类型伪装"在 CTF 里特别常见：后缀名改了、放在 assets 或 res 目录里，想让你一眼掠过去。

把这个伪装文件还原成 APK 后，发现它被加固保护了。接下来有两个常见选择：

• 静态脱壳
  ：用 IDA 分析 so，手动还原 datadiv_decode10352206657073544814 这类字符串解密函数。
• 动态调试
  ：把 APP 跑起来，字符串会在运行时被自动解密，再用调试器跟踪。

2.3 Java 层：先过 base85

脱壳后先看 Java 层。题目要求输入一行字符串，Java 层用 base85 编码，然后传给 so 层。也就是说，Java 层负责把用户输入做一次 base85，然后把结果交给 native 函数。

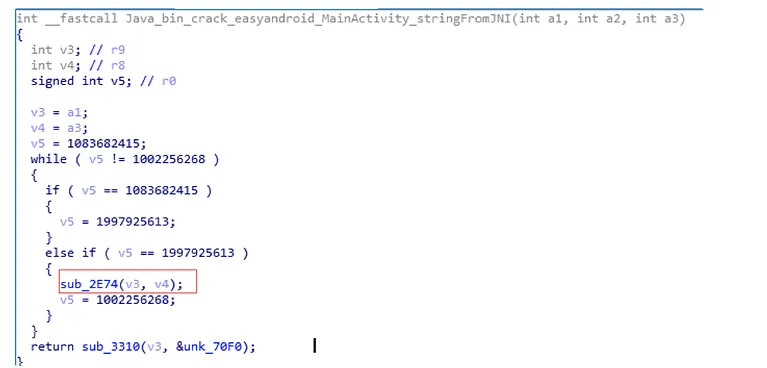

这里的关键函数入口是 Java_bin_crack_easyandroid_MainActivity_stringFromJNI。这个函数本身没有复杂逻辑，核心在 sub_2E74。

跟踪 sub_2E74 时，so 里还有字符串加密保护。如果静态跟不动，建议直接动态调试：APP 跑起来后字符串会自动解密，省时省力。不过要注意，这个 APK 有断点扫描检测，发现调试断点会直接崩溃，所以下断点要挑关键子函数。

2.4 so 层：变异 SM4 与变异 base91

在 so 层里，重点盯两个函数：

• sub_1228
  ：变异 SM4 算法，ECB 模式。
• sub_DA4
  ：变异 base91 算法。

到这一步，加密链已经清楚了：

但还缺两样东西：SM4 密钥和最终密文。这两样东西不会直接躺在 so 里，需要去资源文件和 smali 代码里翻。

其中 base91 的字母表被改过，这是 CTF 里"变异 base91"的典型特征。IDA 里可以看到自定义的字母表，跟标准 base91 对不上。

2.5 找密文：三处藏点与排列组合

对 APK 的资源文件做反混淆后，能在几个意想不到的位置找到密文片段：

• functions_fr.properties
   文件
• smali/d/a/a/a/b/a
   文件
• smali/android/support/v7/internal/view/menu/ActionMenuItemView
   文件

这三处密文的编码方式还不一样，题目玩了一个障眼法：有些看起来像摩尔斯电码，其实是 brainfuck；有些看着像 brainfuck，其实是摩尔斯电码；还有的就是 brainfuck。需要逐个识别、转换，得到三段原始密文。

三段密文拿到手之后，要做排列组合：总有一个顺序能让 base91 解码、SM4 解密、base85 解码 这条路走通，最终输出 flag。

2.6 爆破脚本验证

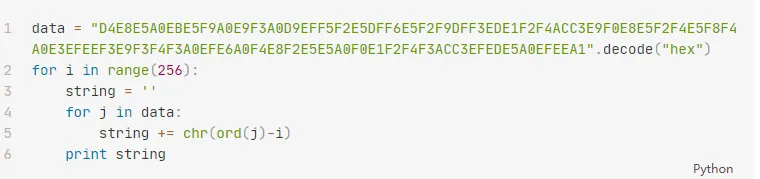

知道了 SM4 的魔改方式后，可以用 Python 写个爆破脚本遍历所有可能。指南里给出的脚本思路是：把密文每个字节减 1 后尝试解密，因为这道题对 SM4 的魔改之一是 S 盒整体做了偏移。

跑出正确结果后，就能拿到 SM4 密钥。结合三段密文做排列组合，最终解出的 flag 格式为 flag{...}。flag 值我隐在资料包里，正文不剧透。

三、拿到工控 APP 后，我的排查顺序

把两道题串起来，我通常按下面这个顺序分析一个可疑的工控 APP：

在线下比赛或者断网环境里，这套流程完全可以靠一台装了 IDA/JADX/AndroidKiller 的电脑完成，不需要联网。

四、写在最后

工控 APP 分析本质上还是 Android 逆向，只不过出题人会在场景上下功夫：伪装成工业软件、嵌套 APK、把密文塞进资源文件、用摩斯和 brainfuck 互相伪装。你只要把"拆包、找异常、跟入口、识别算法"这条线走顺，遇到同类型题就不会被场景吓到。
