掩模版:铬版和菲林怎么选

艾特微加工 ｜ 点击订阅

一轮打样启动，最先要定的两件事：最小线宽多少，用什么版。掩模版是光刻的图形母版，接触式光刻按 1:1 印刷——版上的线多宽，片上的线就多宽；版上有个缺陷，也会原样印到片上。

常用的版就两种：铬版和菲林，价格差着一个量级。打样费用里，制版费常常单列一项，第一次下单的人容易在这里纠结。

选错了两头都亏：拿菲林做亚微米图形，精度到不了，白做一轮；给大图形的结构件配石英铬版，钱和时间花在了用不上的地方。

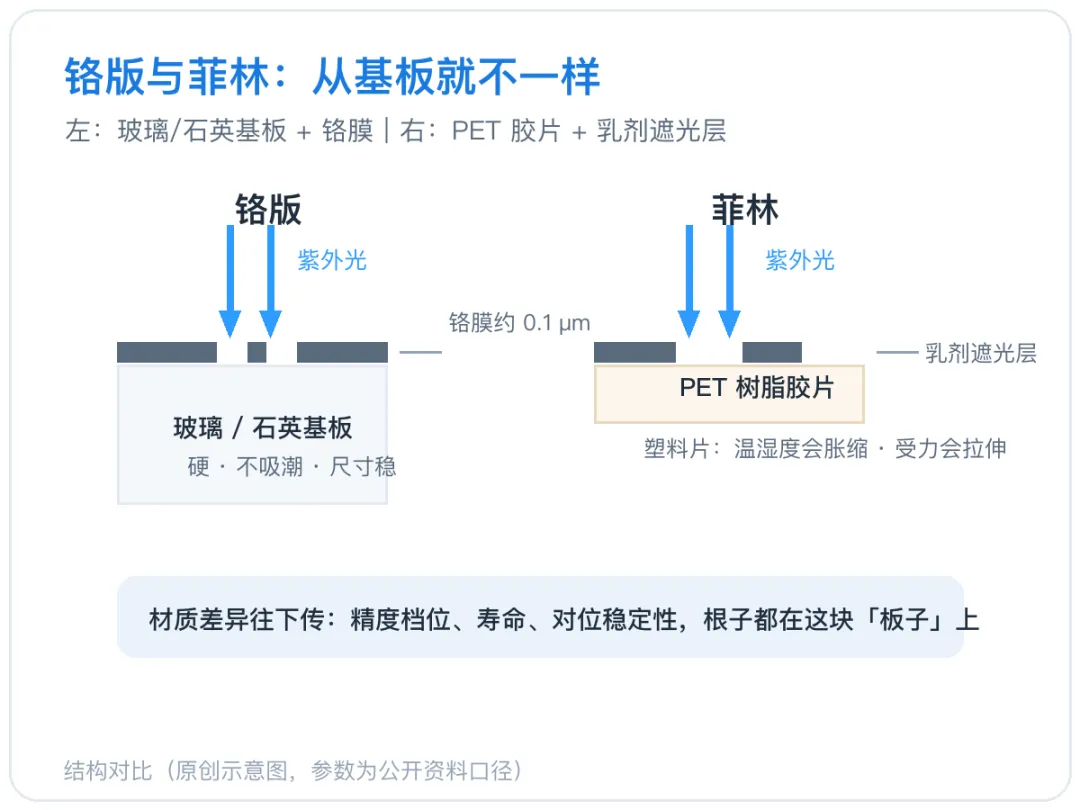

铬版与菲林的结构对比（原创示意图）

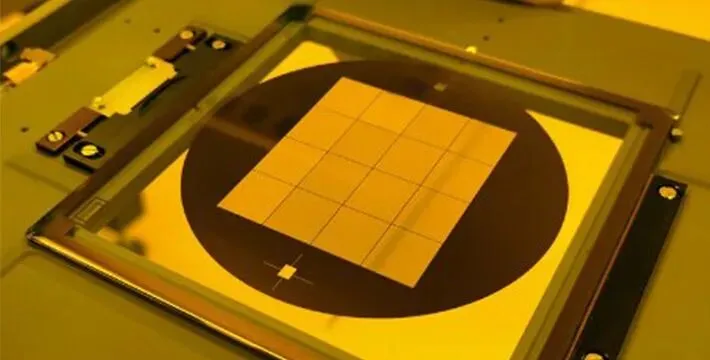

接触/接近式光刻用铬版上机实拍（图源：公开产品资料）

铬版的结构：玻璃或石英基板，上面溅射一层铬膜做遮光层，厚度在 0.1 μm 上下；要把光透过去的区域，把铬刻开就行。

菲林对应着看：基板换成 PET 胶片，遮光层换成乳剂，图形靠曝光显影做出来。打样场景常见的就是铬版和菲林这两种。

PET 还吸湿：湿度每变 10%，100 mm 图形跟着漂约 1 μm，吸湿到平衡要十来个小时（粗算）。要跑多轮套刻的版，领出来先在版房放一夜再用。

差别从材质就定下了，热胀冷缩差着量级：PET 菲林每摄氏度胀缩 15–25 ppm，苏打玻璃约 9，石英只有 0.5。

换算成体感：温差 1℃，5 英寸版的图形全长，菲林能漂两三个微米，石英不到 0.1 μm（粗算）。

接触式光刻对版这么敏感，还因为 1:1：版上 1 μm 的 CD 偏差，到片上就是 1 μm。IC 步进光刻有 4:1、5:1 缩印兜底，打样主流的接触/接近式光刻没有这层缓冲，版的精度就是片的精度。

精度档位有公开口径可参考。深圳技术大学微纳加工中心用激光直写制作接触/接近式光刻用的铬版，图形分辨率 CD 分 3 μm、1 μm、0.8 μm 三档，线宽越细、制版费越高。

同一口径下，CD 偏差可做到 ±0.3 μm。来源在制版环节：铬膜用湿法刻蚀，横向钻蚀难以避免，药液温度、铬膜氧化程度都会影响它。

对 0.8 μm 的线来说，±0.3 μm 相当于线宽的三分之一（粗算）——这个数要连着线宽档位一起读，落在 3 μm 档和落在 0.8 μm 档，含义完全不同。

菲林的线宽能力在 8–10 μm 量级，跟最细档的铬版比，又差了一个数量级（粗算）。所以动手画版之前，先把版图里的最小线宽、最小间隙挑出来，对照档位表——线宽落在哪一档，用哪种版、制版费大概多少，就有数了。

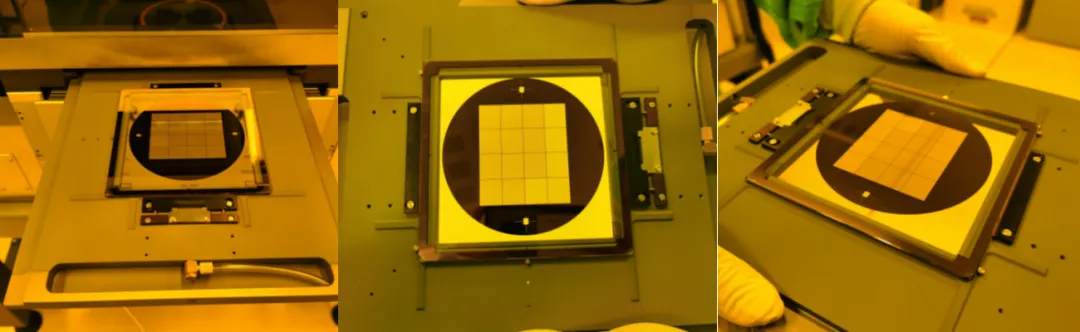

菲林版上机实拍（图源：公开产品资料）

打样很少只跑一轮。结构改一版、套刻加一层，版都要跟着再上机。

铬版硬质耐磨，可以反复清洗复用。菲林是塑料片，易划伤、易变形，价格较低，但精度较低，且使用次数有限。

使用次数有限，对应的场景是那种本来就只跑一两轮的快验证。

多轮套刻对菲林尤其不友好。第一轮曝光还对得整整齐齐，第二轮上机，片子边缘翘了一点，套刻偏移就上来了。偏移量没有定数，跟存放温湿度、夹持方式都有关系。

灰尘压在图形上，那根线曝光就断；擦拭不对，表面直接刮花。铬版洗完还能用，菲林刮一次就报废。

存放也有讲究：防潮、防尘、平放，PET 菲林别卷别折；玻璃铬版怕磕边，边角崩一点，上机就可能压坏光刻胶。收版的时候按这个清单过一遍。

返工的代价要提前算：版费省下几百块，一批片因为对位偏移返工，省的钱全搭进去还不够。

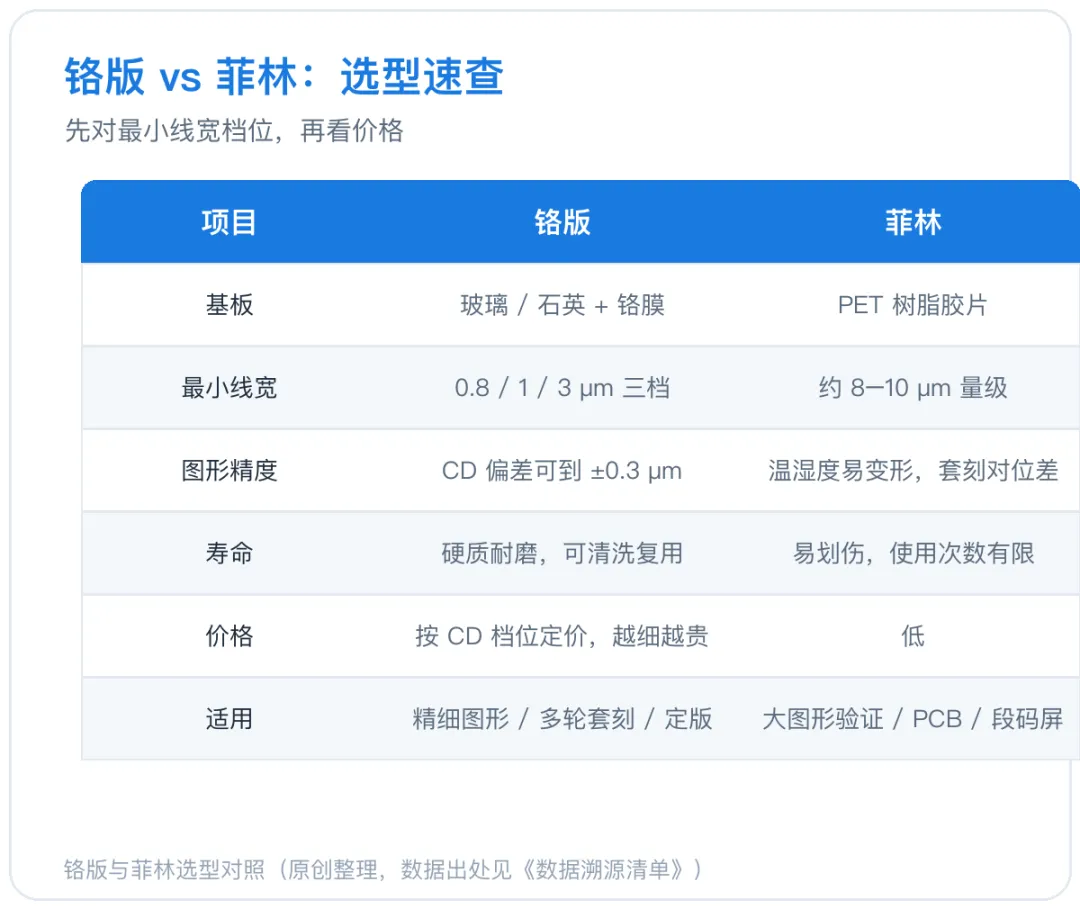

铬版与菲林选型速查表（原创整理，数据出处见数据溯源清单）

场景可以粗粗分三档。图形简单、线宽在 20 μm 以上的结构验证、教学打样，菲林够用，优点是便宜、出件快——铬版制版要走直写、显影、刻蚀、终检几道工序，菲林出片就是打印加冲洗，交期差距就是这么来的。

线宽进到 5 μm 以下，或者要跑多轮套刻，上铬版：苏打玻璃基板是常规档，价格按 CD 档位走；产品定版、要留版量产的，石英基板再上一档，稳定性和寿命都更好——定版那张多花的钱，摊到整个产品周期看并不贵，后续补片、追加订单都用它。

打样阶段还有一招：MPW（多项目晶圆），把多家客户的芯片拼进同一张版，制版费按面积分摊。单独开一张版只跑几颗样片，是打样成本里最不划算的一种开法。

下单还有两个不起眼的坑：图形发给制版方之前，要按曝光面做水平镜像，方向反了整版图形全反；一个图层对应一张版，图层名和版序要先对齐再发（深技大制版须知）。

最后提醒一个容易忽略的点：版费通常只是一轮流片的零头；图形一改，前面投的片全部作废，损失远超版费。所以定版的顺序是：先对最小线宽和档位，再看价格。
