STM32单片机智能家居设计 【文档+源码】
摘要
本文设计并实现了一个基于STM32的智能家居环境监测与控制系统。系统通过各类传感器实时采集环境数据，包括温湿度、光照强度、有害气体浓度等，并通过OLED显示屏进行本地显示。同时，系统支持WiFi联网功能，可将数据上传至云端平台，并接收远程控制指令，实现对家中电器的智能控制。系统采用模块化设计理念，具有良好的扩展性和可维护性。
一、引言
1.1 研究背景与意义
随着物联网技术的飞速发展，智能家居作为物联网技术的重要应用领域，正逐渐成为未来家居生活的发展趋势。智能家居系统通过将家中的各类电器设备、传感器等进行互联互通，实现家居环境的智能化监测与控制，为人们提供更加舒适、便捷、安全的生活体验。
环境监测与控制是智能家居系统的重要组成部分。通过实时监测家居环境中的温湿度、光照强度、有害气体浓度等参数，用户可以及时了解家居环境质量，并根据监测结果对家中电器设备进行智能控制，如自动调节空调温度、开启空气净化器、调整灯光亮度等，从而创造一个更加舒适、健康的居住环境。
1.2 研究现状与发展趋势
目前，市场上已经出现了多种智能家居环境监测与控制产品，这些产品大多基于单片机、嵌入式系统等硬件平台，结合传感器技术、无线通信技术等实现数据采集与传输。然而，现有的产品存在功能单一、扩展性差、兼容性不好等问题，难以满足用户多样化的需求。
未来，智能家居环境监测与控制系统将朝着更加智能化、个性化、集成化的方向发展。系统将具备更强的数据处理与分析能力，能够根据用户的生活习惯、环境变化等因素进行智能决策与控制。同时，系统将更加注重与其他智能家居设备的互联互通，实现家居系统的整体智能化。
二、系统总体设计
2.1 系统功能需求分析
本智能家居环境监测与控制系统主要实现以下功能：
- 环境数据采集
通过温湿度传感器（DHT11）、光照强度传感器、有害气体传感器等实时采集家居环境中的温湿度、光照强度、有害气体浓度等数据。 - 本地数据显示
通过OLED显示屏将采集到的环境数据进行实时显示，方便用户查看。 - WiFi联网功能
通过WiFi模块将采集到的环境数据上传至云端平台，并接收远程控制指令。 - 远程控制功能
用户可通过手机APP等终端设备远程控制家中电器设备的开关、模式等。 - 本地控制功能
用户可通过按键、遥控器等方式本地控制家中电器设备。 - 数据存储与分析
系统可将采集到的环境数据进行本地存储或上传至云端存储，并对数据进行分析与挖掘，为用户提供环境质量评估、智能控制决策等支持。
2.2 系统总体架构设计

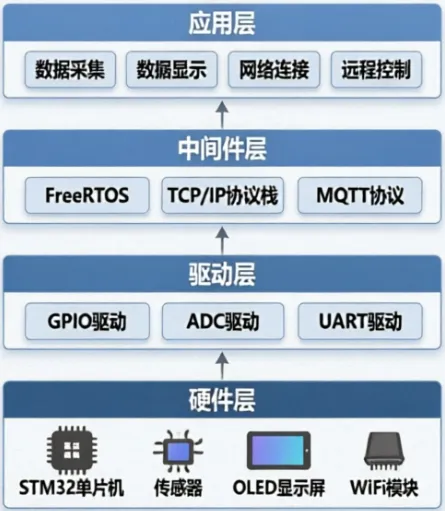

本系统采用分层架构设计，主要包括硬件层、驱动层、中间件层和应用层四个层次。
- 硬件层
主要包括STM32单片机、各类传感器、OLED显示屏、WiFi模块、按键、遥控器等硬件设备，是系统的物理基础。 - 驱动层
主要包括各类硬件设备的驱动程序，如GPIO驱动、ADC驱动、UART驱动、SPI驱动、I2C驱动等，为上层软件提供硬件操作接口。 - 中间件层
主要包括操作系统、通信协议栈、数据处理算法等软件模块，如FreeRTOS操作系统、TCP/IP协议栈、MQTT通信协议、数据滤波算法等，为应用层软件提供基础服务与功能支持。 - 应用层
主要包括各类应用程序，如环境数据采集程序、数据显示程序、WiFi联网程序、远程控制程序、本地控制程序、数据存储与分析程序等，实现系统的各项功能需求。
2.3 系统设计原则
本系统在设计过程中遵循以下原则：
- 模块化设计原则
将系统分解为多个功能独立的模块，每个模块负责特定的功能，通过明确定义的接口进行通信，提高系统的可维护性和扩展性。 - 高内聚低耦合原则
每个模块内部的元素紧密相关，专注于单一功能，同时模块之间的依赖关系最小化，降低模块之间的相互影响。 - 可靠性原则
采用成熟可靠的硬件与软件技术，进行充分的测试与验证，确保系统的稳定运行。 - 易用性原则
系统的操作简单方便，界面友好直观，为用户提供良好的使用体验。 - 可扩展性原则
系统的设计具有一定的灵活性和可扩展性，能够方便地添加新的功能模块和硬件设备，满足用户不断变化的需求
三、系统硬件设计
3.1 硬件总体结构设计
本系统的硬件主要包括STM32最小系统模块、传感器模块、OLED显示模块、WiFi模块、按键模块、遥控器模块和电源模块等，其硬件总体结构框图如图3-1所示。
3.2 主要硬件模块设计
3.2.1 STM32最小系统模块
本系统选用STM32F103C8T6单片机作为核心控制芯片，该芯片是ST公司推出的一款基于ARM Cortex-M3内核的32位微控制器，具有高性能、低功耗、丰富的外设资源等特点，能够满足系统的控制需求。
STM32最小系统模块主要包括STM32F103C8T6芯片、时钟电路、复位电路、调试接口等部分，其电路图如图3-2所示。
- 时钟电路
采用8MHz的外部晶振作为系统时钟源，通过STM32内部的PLL倍频电路将系统时钟倍频至72MHz，为系统提供稳定的时钟信号。 - 复位电路
采用手动复位方式，通过按键实现系统的复位操作。 - 调试接口
采用SWD调试接口，方便对STM32单片机进行程序下载和调试。
3.2.2 传感器模块
传感器模块主要包括温湿度传感器（DHT11）、光照强度传感器和有害气体传感器等，负责实时采集家居环境中的温湿度、光照强度、有害气体浓度等数据。
- DHT11温湿度传感器
是一款集成式温湿度传感器，能够同时测量环境中的温度和湿度，具有测量精度高、响应速度快、接口简单等优点。该传感器采用单总线接口与STM32单片机进行通信，其电路图如图3-3所示。 - 光照强度传感器
选用光敏电阻作为光照检测元件，通过ADC采集光敏电阻的电压值，转换为光照强度数据。光照强度传感器的电路图如图3-4所示。 - 有害气体传感器
选用MQ-2可燃气体传感器，能够检测环境中的可燃气体、烟雾等有害气体浓度。该传感器通过ADC采集传感器的输出电压值，转换为有害气体浓度数据。有害气体传感器的电路图如图3-5所示。
3.2.3 OLED显示模块
OLED显示模块选用0.96寸的I2C接口OLED显示屏，负责实时显示采集到的环境数据。OLED显示屏具有显示效果好、功耗低、视角广等优点，其电路图如图3-6所示。
3.2.4 WiFi模块
WiFi模块选用ESP8266-01S模块，负责将采集到的环境数据上传至云端平台，并接收远程控制指令。该模块具有体积小、功耗低、通信稳定等优点，采用UART接口与STM32单片机进行通信，其电路图如图3-7所示。
3.2.5 按键模块
按键模块设置了多个按键，用于实现本地控制功能，如切换显示界面、调节参数、控制电器设备的开关等。按键模块的电路图如图3-8所示。
3.2.6 遥控器模块
遥控器模块选用红外遥控器，用户可通过遥控器实现对家中电器设备的本地控制。STM32单片机通过外部中断方式接收红外遥控器的信号，并进行解码处理。
3.2.7 电源模块
电源模块为系统提供稳定的供电，主要包括USB供电接口、降压电路、稳压电路等部分。系统可通过USB接口连接电脑或充电器进行供电，降压电路将USB接口的5V电压降压至3.3V，为STM32单片机、OLED显示屏、WiFi模块等硬件设备供电。
3.3 PCB设计与制作
根据系统硬件设计方案，使用Altium Designer软件进行PCB设计。PCB设计过程中需要考虑元器件的布局、布线规则、信号完整性、电磁兼容性等因素，以确保电路板的稳定性和可靠性。
PCB设计完成后，进行PCB制作与元器件焊接。焊接过程中需要注意焊接质量，避免出现虚焊、漏焊等问题。焊接完成后，对电路板进行硬件测试，检查各硬件模块是否正常工作。
四、系统软件设计
4.1 软件总体架构设计
本系统软件采用模块化设计理念，主要包括主程序、环境数据采集程序、数据显示程序、WiFi联网程序、远程控制程序、本地控制程序、数据存储与分析程序等模块，各模块之间通过函数调用、消息传递等方式进行通信。
4.2 主要软件模块设计
4.2.1 主程序

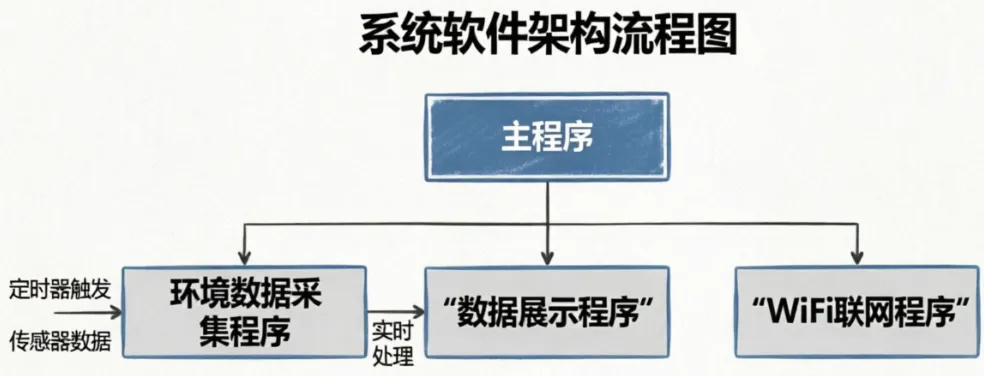

主程序负责系统的初始化、任务调度与管理等工作。系统上电后，首先进行硬件初始化和软件初始化，然后进入主循环，在主循环中调用各个功能模块的函数，实现系统的各项功能。主程序的流程图如图4-1所示。
4.2.2 环境数据采集程序

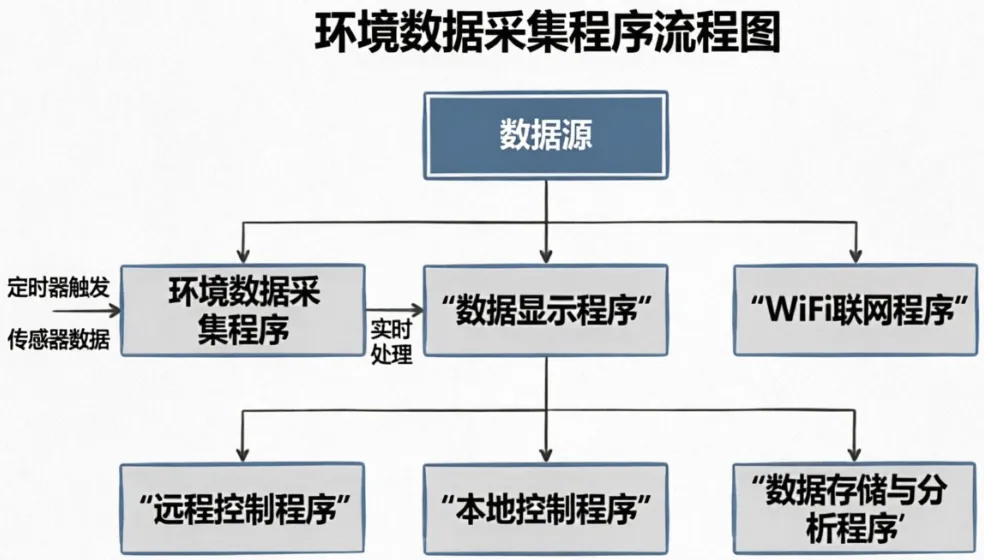

环境数据采集程序负责实时采集各类传感器的数据，并进行数据处理与滤波。该程序通过定时器定时触发数据采集任务，采集完成后对数据进行处理，将处理后的数据存储到全局变量中，供其他模块使用。环境数据采集程序的流程图如图4-2所示。
//环境数据采集函数
voidEnvDataCollection(void)
{
//采集温湿度数据
DHT11_ReadData(&temp, &humidity);
//采集光照强度数据
lightIntensity = ADC_GetValue(LIGHT_ADC_CHANNEL);
lightIntensity = ConvertToLightIntensity(lightIntensity);
//采集有害气体浓度数据
gasConcentration = ADC_GetValue(GAS_ADC_CHANNEL);
gasConcentration = ConvertToGasConcentration(gasConcentration);
//数据滤波处理
temp = FilterData(temp, TEMP_FILTER_WINDOW_SIZE);
humidity = FilterData(humidity, HUMIDITY_FILTER_WINDOW_SIZE);
lightIntensity = FilterData(lightIntensity, LIGHT_FILTER_WINDOW_SIZE);
gasConcentration = FilterData(gasConcentration, GAS_FILTER_WINDOW_SIZE);
}
4.2.3 数据显示程序
数据显示程序负责将采集到的环境数据实时显示在OLED显示屏上。该程序通过OLED驱动函数将数据显示到指定的位置，并实现显示界面的切换与更新。
//数据显示函数
void DisplayData(void)
{
//清除显示屏
OLED_Clear();
//显示温湿度数据
OLED_ShowString(0, 0, "Temp: ");
OLED_ShowNumber(6, 0, temp, 2);
OLED_ShowString(8, 0, " C");
OLED_ShowString(0, 1, "Humidity: ");
OLED_ShowNumber(8, 1, humidity, 2);
OLED_ShowString(10, 1, "%");
//显示光照强度数据
OLED_ShowString(0, 2, "Light: ");
OLED_ShowNumber(6, 2, lightIntensity, 4);
OLED_ShowString(10, 2, "lux");
//显示有害气体浓度数据
OLED_ShowString(0, 3, "Gas: ");
OLED_ShowNumber(4, 3, gasConcentration, 4);
OLED_ShowString(8, 3, "ppm");
//更新显示屏
OLED_Update();
}
4.2.4 WiFi联网程序
WiFi联网程序负责将采集到的环境数据上传至云端平台，并接收远程控制指令。该程序通过AT指令控制ESP8266模块连接WiFi网络，建立TCP连接，发送数据和接收指令。
//WiFi联网函数
void WiFiConnect(void)
{
//初始化ESP8266模块
ESP8266_Init();
//连接WiFi网络
if(ESP8266_ConnectWiFi(SSID, PASSWORD) == 0)
{
printf("WiFi connected successfully!\r\n");
//建立TCP连接
if(ESP8266_ConnectTCP(IP_ADDRESS, PORT) == 0)
{
printf("TCP connection established!\r\n");
isWiFiConnected = 1;
}
else
{
printf("Failed to establish TCP connection!\r\n");
isWiFiConnected = 0;
}
}
else
{
printf("Failed to connect WiFi!\r\n");
isWiFiConnected = 0;
}
}
//数据上传函数
void UploadData(void)
{
if(isWiFiConnected)
{
char dataBuffer[100];
sprintf(dataBuffer, "Temp:%d,Humidity:%d,Light:%d,Gas:%d\r\n", temp, humidity, lightIntensity, gasConcentration);
ESP8266_SendData(dataBuffer, strlen(dataBuffer));
}
}
//指令接收函数
void ReceiveCommand(void)
{
if(isWiFiConnected)
{
char commandBuffer[100];
if(ESP8266_ReceiveData(commandBuffer, sizeof(commandBuffer)) > 0)
{
//处理接收到的指令
ProcessCommand(commandBuffer);
}
}
}
4.2.5 远程控制程序
远程控制程序负责解析接收到的远程控制指令，并根据指令控制家中电器设备。该程序通过UART发送控制指令到继电器模块、红外发射模块等，实现对电器设备的控制。
//处理指令函数
void ProcessCommand(char *command)
{
if(strstr(command, "RELAY_ON") != NULL)
{
RelayControl(RELAY_ON);
}
else if(strstr(command, "RELAY_OFF") != NULL)
{
RelayControl(RELAY_OFF);
}
else if(strstr(command, "IR_TV_ON") != NULL)
{
IRControl(IR_TV_ON);
}
else if(strstr(command, "IR_TV_OFF") != NULL)
{
IRControl(IR_TV_OFF);
}
//其他指令处理...
}
//继电器控制函数
void RelayControl(int state)
{
if(state == RELAY_ON)
{
GPIO_SetBits(RELAY_GPIO_PORT, RELAY_GPIO_PIN);
}
else
{
GPIO_ResetBits(RELAY_GPIO_PORT, RELAY_GPIO_PIN);
}
}
//红外控制函数
void IRControl(int command)
{
switch(command)
{
case IR_TV_ON:
IR_SendData(TV_ON_CODE);
break;
case IR_TV_OFF:
IR_SendData(TV_OFF_CODE);
break;
//其他红外指令处理...
}
}
4.2.6 本地控制程序
本地控制程序负责处理用户通过按键、遥控器等方式发送的本地控制指令，并控制家中电器设备。该程序通过GPIO中断方式检测按键状态，通过外部中断方式接收红外遥控器信号，并进行解码处理。
//按键中断处理函数
void KEY_IRQHandler(void)
{
if(GPIO_GetITStatus(KEY_GPIO_PORT, KEY_GPIO_PIN) != RESET)
{
GPIO_ClearITPendingBit(KEY_GPIO_PORT, KEY_GPIO_PIN);
//处理按键事件
KEY_Process();
}
}
//按键处理函数
void KEY_Process(void)
{
if(KEY_Read() == KEY_PRESSED)
{
//切换显示界面
DisplaySwitch();
}
}
//红外中断处理函数
void IR_IRQHandler(void)
{
if(EXTI_GetITStatus(IR_EXTI_LINE) != RESET)
{
EXTI_ClearITPendingBit(IR_EXTI_LINE);
//接收红外信号
unsigned int irCode = IR_ReceiveData();
//处理红外指令
IR_Process(irCode);
}
}
//红外指令处理函数
void IR_Process(unsigned int code)
{
switch(code)
{
case IR_RELAY_ON_CODE:
RelayControl(RELAY_ON);
break;
case IR_RELAY_OFF_CODE:
RelayControl(RELAY_OFF);
break;
case IR_TV_ON_CODE:
IRControl(IR_TV_ON);
break;
case IR_TV_OFF_CODE:
IRControl(IR_TV_OFF);
break;
//其他红外指令处理...
}
}
4.2.7 数据存储与分析程序
数据存储与分析程序负责将采集到的环境数据进行本地存储或上传至云端存储，并对数据进行分析与挖掘。该程序采用SD卡存储模块实现本地数据存储，通过云端平台接口实现数据上传与分析。//略
五、总结与展望
5.1 研究成果总结
本文设计并实现了一个基于STM32的智能家居环境监测与控制系统。系统通过各类传感器实时采集环境数据，通过OLED显示屏进行本地显示，支持WiFi联网功能，可将数据上传至云端平台，并接收远程控制指令。同时，系统支持本地控制功能，用户可通过按键、遥控器等方式控制家中电器设备。系统采用模块化设计理念，具有良好的扩展性和可维护性。
经过测试与调试，系统各项功能正常，能够满足用户对家居环境监测与控制的基本需求。
5.2 研究工作不足
在研究过程中，也发现了一些不足之处：
- 系统功能有待进一步完善
目前系统只实现了基本的环境监测与控制功能，缺乏一些高级功能，如语音控制、人脸识别、场景模式切换等。 - 系统性能有待进一步优化
在数据采集、传输和处理过程中，可能存在一定的延迟，需要进一步优化算法和程序，提高系统的实时性和响应速度。 - 系统稳定性有待进一步提高
在复杂的环境条件下，系统可能会出现通信不稳定、数据丢包等问题，需要进一步改进硬件设计和软件算法，提高系统的稳定性和可靠性。
5.3 未来研究展望
未来的研究工作可从以下几个方面进行拓展：
- 功能拓展
增加语音控制、人脸识别、场景模式切换等功能，提高系统的智能化水平和用户体验。 - 性能优化
优化数据采集、传输和处理算法，减少延迟，提高系统的实时性和响应速度。 - 稳定性提升
改进硬件设计和软件算法，提高系统在复杂环境条件下的稳定性和可靠性。 - 与其他智能家居设备的互联互通
实现与其他智能家居设备的互联互通，构建更加完整的智能家居系统。 - 数据挖掘与分析

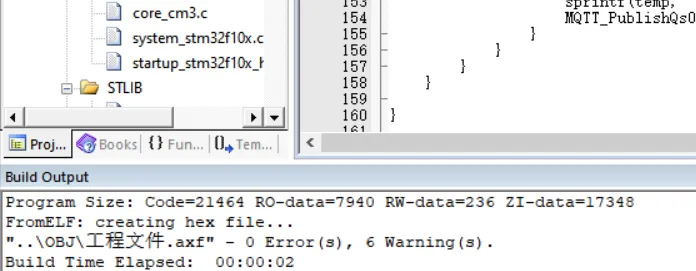

进一步深入挖掘环境数据，分析用户的生活习惯和环境需求，为用户提供更加个性化、智能化的家居环境控制建议。 注!!!!:以上仅代表个人设计观点，能力有限，大佬勿喷 六、资料
