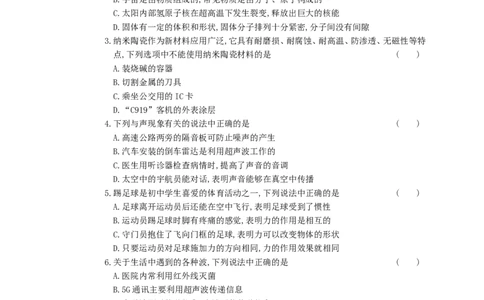

2019 年四川省眉山市中考物理真理及答案 一、选择题 1.2019年3月22日是第二十七届“世界水日”,提高节水意识,培养良好的用水习惯, 是我们每个公民的义务和责任。关于水的物态变化,下列说法中正确的是 ( ) A.地球表面上的水可汽化成水蒸气 B.水蒸气与冷空气接触,熔化成水滴 C.小冰晶在降落过程中,液化成雨水 D.河面上的水凝华成冰,封住了河道 2.下列关于宇宙、物质及其结构的说法中正确的是 ( ) A.地球是宇宙的中心,太阳绕地球运动 B.宇宙是由物质组成的,常见物质是由分子、原子构成的 C.太阳内部氢原子核在超高温下发生裂变,释放出巨大的核能 D.固体有一定的体积和形状,固体分子排列十分紧密,分子间没有间隙 3.纳米陶瓷作为新材料应用广泛,它具有耐磨损、耐腐蚀、耐高温、防渗透、无磁性等特 点,下列选项中不能使用纳米陶瓷材料的是 ( ) A.装烧碱的容器 B.切割金属的刀具 C.乘坐公交用的IC卡 D.“C919”客机的外表涂层 4.下列与声现象有关的说法中正确的是 ( ) A.高速公路两旁的隔音板可防止噪声的产生 B.汽车安装的倒车雷达是利用超声波工作的 C.医生用听诊器检查病情时,提高了声音的音调 D.太空中的宇航员能对话,表明声音能够在真空中传播 5.踢足球是初中学生喜爱的体育活动之一,下列说法中正确的是 ( ) A.足球离开运动员后还能在空中飞行,表明足球受到了惯性 B.运动员踢足球时脚有疼痛的感觉,表明力的作用是相互的 C.守门员抱住了飞向门框的足球,表明力可以改变物体的形状 D.只要运动员对足球施加力的方向相同,力的作用效果就相同 6.关于生活中遇到的各种波,下列说法中正确的是 ( ) A.医院内常利用红外线灭菌 B.5G通讯主要利用超声波传递信息 C.电磁波可以传递信息,声波不能传递信息 D.手机在通话时涉及到的波既有电磁波又有声波 7.在汽车转向灯电路中,要求左转弯时只能左转向灯亮,右转弯时只能右转向灯亮,不能 出现在操作转向开关时左、右转向灯同时亮的情况。下列设计中最合理的是 ( ) A B C D8.如图所示,木块竖立在小车上,随小车一起以相同的速度在水平地面上向右做匀速直 线运动,不考虑空气阻力,下列说法中正确的是 ( ) A.如果小车突然停止运动,木块将向左倾倒 B.由于木块向右运动,木块受到向左的摩擦力 C.小车对木块的支持力与木块受到的重力是一对平衡力 D.木块对小车的压力与地面对小车的支持力是一对相互作用力 9.某同学用托盘天平和量筒测量一小石块的密度,图甲是调节天平时的情形,图乙和图 丙分别是测量石块质量和体积时的情形,下列说法中正确的是 ( ) 甲 乙 丙 A.甲图中应将平衡螺母向左调,使横梁平衡 B.乙图中测石块质量时,天平的示数是l7.4 g C.由丙图量筒的示数测得石块的体积是40cm3 D.利用图中信息,可计算出石块的密度是 10.关于下列四幅图的叙述中正确的是 ( ) 甲 乙 丙 丁 A.如图甲所示,闭合开关,小磁针将发生偏转,依据该现象可制成电动机 B.如图乙所示,闭合开关,磁场中导体竖直向上运动时电流表指针不偏转 C.如图丙所示,闭合开关,磁场中导体将运动,依据该现象可制成发电机 D.如图丁所示,两磁极间的相互作用不需要任何物质就可以直接发生作用 11.为了督促司机遵守限速规定,交管部门在公路上设置了固定测速仪。如图所示,汽车 向放置在路中的测速仪匀速驶来,测速仪向汽车发出两次超声波信号,第一次发出信 号到接收到反射回来的信号用时0.5 s,第二次发出信号到接收到反射回来的信号 用时0.4 s。若测速仪发出两次信号的时间间隔是0.9 s,超声波的速度是340 m/s, 下列说法中正确的是 ( )A.汽车接收到第一次信号时,距测速仪170 m B.汽车两次接收到信号时位置相距34 m C.在该测速区内,汽车的速度是18.9 m/s D.在该测速区内,汽车的速度是20 m/s 12.如图所示,电源电压恒为4V,电压表量程为“0～3 V”,电流表量程为“0～0.6A”, 滑动变阻器规格为“20 1A”,小灯泡L标有“2.5 V 1.25 W”的字样(灯丝电阻 不变)。若通过小灯泡L的电流不超过额定电流,电流表、电压表不能超过量程,则移 动滑动变阻器的滑片,下列说法中正确的是 ( ) ①电压表示数变化范围为1.5 V～3 V ②滑动变阻器消耗的电功率变化范围为0.6 W～0.75 W ③小灯泡的实际电功率变化范围为0.2 W～1.25 W ④滑动变阻器连入电路的阻值变化范围为10 ～20 A.①③ B.②④ C.③④ D.①② 13.有甲、乙两个溢水杯,甲溢水杯盛满洒精,乙溢水怀盛满某种液体,将一个不吸水的小 球轻轻放入甲溢水杯中,小球浸没在酒精中,溢出酒精的质量是80g；将小球从甲溢 水杯中取出擦干,轻轻放入乙溢水杯中,溢出液体的质量是80g,小球露出液面体积 与浸入液体中体积之比为 。已知 ,下列说法中正确的是 ( ) A.小球静止于甲溢水杯的底部 B.小球的体积是80cm3 C.液体的密度是 D.小球的密度是 二、填空题 14.某医院急诊室的氧气瓶中,氧气的密度为 ,给急救病人供氧用去了氧气质量 的一半,则瓶内剩余氧气的密度是 ；病人需要冰块进行物理降温,取 水凝固成冰后使用,其体积增大了 。( ) 15.如图所示,闭合开关S后小灯泡L、L 均正常发光,它们的连接方式是 联；一 1 2 段时间后,有一个小灯泡熄灭,而电流表A的示数为零,则电路中出现的故障是 。 16.家庭中使用电热壶烧开水,能量的转化是 ；若 的热量被水全部吸 收,在 1 个标准大气压下,能将 、 的水加热到 。[ ] 17.如图所示,质量为200g、底面积为 的薄壁容器中盛有 水,将容器放置在水平地面上,容器内水深h为 ,则水对容器底部的压力为 N,容器对地 面的压强为 。( ,g取 ) 18.发动机是汽车的核心部件,某汽车发动机是以92号汽油为燃料的内燃机,其一个工 作循环的四个冲程如图所示,表中给出了发动机的相关数据(空燃比是指汽缸内空气 和燃油的质量比)。 甲 乙 丙 丁 气缸内汽油和空气 一分内完成的工作循环 2400次 1.3 kg/m3 混合气体的密度 气缸的工作容积 2.0 L 汽油的热值 发动机最大功率 82.8kW 空燃化 单缸四冲程内燃机完成一个工作循环时,图中四个冲程的顺序是 ,燃料完全 燃烧放出的热量是 J。 19.如图甲所示,水平地面上的物体,受到方向不变的水平推力,的作用,其 和 图像分别如图乙和图丙所示。由图像可知,9—12 s内,推力对物体做功 J； 时,物体受到的摩擦力是 N。 甲 乙 丙 三、解答与探究题 20.如图所示,用一根硬棒搬动一个石块,棒的上端A是动力的作用点,若要用最小的力 搬动石块,请标出杠杆的支点O,并画出最小动力F的示意图。21.如图所示,ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线, 是光 源S在平面镜中的像。请画出： (1)光源S的位置；(2)光线AB经凸透镜后折射光线的大致位置。 22.要在教室内安装2盏“220 V 40 W”的电灯和1个插座,要求开关S只控制两盏灯, 且每盏灯都能正常发光。其中部分电路已经连接,请你用笔画线代替导线将电路连接 完整。 23.在一次车辆故障处置过程中,拖车所用装置简化为如图所示的滑轮组。为了尽快疏 通道路,交警指挥拖车只用了30 s时间,将水平路面上质量是1.5 t的故障车匀速 拖离了现场。若故障车被拖离的速度是5m/s,绳子自由端的拉力F是500 N,地面对 故障车的摩擦力为车重力的0.08倍。求： (1)拉力F在30 s内所做的功； (2)整个装置的机械效率。 24.如图甲所示.灯泡L标有“20 V 8 W”的字样,把它与滑动变阻器 串联接入电路, 电源电压恒为25 V,灯泡L的 图像如图乙所示。求： (1)当灯泡L正常发光时,整个电路1 min内消耗的电能； (2)移动滑动变阻器的滑片P,使灯泡L消耗的实际功率为3 W,滑动变阻器连入电路的 电阻值为多少？滑动变阻器消耗的电功率为多少？ ________________号生考 ________________名姓_____________校学业毕 ___________ ________________甲 乙 25.在探究“凸透镜成像规律”的实验中,所用凸透镜的焦距为 。 甲 乙 丙 (1)如图甲,光屏上呈现清晰的像,此像的性质是倒立 的实像,生活中的 (选填“照相机”、“投影仪”或“放大镜”)利用了该原理工作；若保持蜡烛和 光屏位置不变,移动凸透镜至 刻度线处,光屏上能再次呈现清晰的像。 (2)如图乙,保持蜡烛位置不变,移动凸透镜至 刻度线处,移动光屏,观察到光 屏上只能出现 ,而人眼在图中A处应向 (选填“左”或“右”) 看才能观察到烛焰的像。 (3)如图丙,在烛焰和凸透镜之间放一眼镜的镜片,发现光屏上的像由清晰变模糊了, 将光屏向靠近凸透镜的方向移动适当距离后,光屏上再次呈现清晰的像,则该眼 镜的镜片是 (选填“凸透镜”或“凹透镜”),可用于矫正 (选 填“近视眼”或“远视眼”)。 26.为了探究斜面的机械效率与斜面倾斜程度之间的关系,探究小组的同学利用木板、 刻度尺、弹簧测力计、木块等器材设计了如图所示的实验装置。实验测得的数据如下 表： 实 验 斜 面 倾 木块重 斜面高度 沿斜面拉 斜面长度 机械效率 次数 斜程度 力G/N h/m 力F/N s/m 1 较缓 3 0.2 1.6 1 37.5% 2 较陡 3 0.3 1.8 1 3 最陡 3 0.4 2.0 1 60% 请你根据表中的数据解答下列问题： (1)实验中要求用沿斜面向上的力拉着木块在斜面上做 运动,该过程中木块 的机械能 (选填“变大”、“不变”或“变小”)。 (2)第2次实验中,斜面的机械效率为 ,斜面对木块的摩擦力为 N。 (3)斜面的机械效率与斜面的倾斜程度之间的关系是： 。 (4)试列举出生活中利用斜面的一个实例： 。27.测量小灯泡额定功率的实验中,器材如下：待测小灯泡(额定电压为2.5 V)、电源(电 压恒为6 V)、电流表(0～0.6A、0～3A)、电压表(0～3 V,0～15 V)、滑动变阻器、开 关各一只,导线若干。 甲 乙 丙 (1)如图甲所示是某同学开始时连接的电路,仔细观察发现该电路存在连接错误,但 只需改动一根导线,即可使电路连接正确。请你在应改动的导线上打“×”,并用 笔画线代替导线画出正确的接法。 (2)电路连接正确后,闭合开关,发现小灯泡不亮,但电流表、电压表均有示数,接下来 应进行的操作是 。 A.检查灯泡是否断路 B.检查灯泡是否短路 C.检查开关接触是否良好 D.移动滑动变阻器的滑片 (3)当小灯泡正常发光时,电流表示数如图乙所示,示数为 A。小灯泡的额定 功率为 W,小灯泡正常发光的电阻为 。 (4)完成上述实验后,另有同学设计了如图丙所示的电路,测出了额定电流为 的小 灯泡的额定功率。电源电压不变,滑动变阻器 的最大阻值为 ,实验方案如下： ①按电路图连接电路。 ②只闭合开关S,移动 的滑片,使电流表的示数为 ,灯泡正常发光。 1 ③只闭合开关S,保持 的滑片位置不动,移动 的滑片,使电流表的示数为 2 。 ④保持 的滑片位置不动,将 的滑片移到最左端,电流表的示数为 ,再将 的滑片移到最右端,电流表的示数为 。 ⑤小灯泡额定功率的表达式为 (用 、 、 、 表示)四川省眉山市2019年高中阶段招生考试 物理答案解析 一、选择题 1.【答案】A 【解析】A.地球表面的水吸热时,可以由液态变成气态,是汽化现象,故A正确；B.水蒸气 与冷空气接触,由气态的水蒸气变成液态的水,是液化现象,故B错误；C.小冰晶在 降落过程中,由于与空气摩擦,导致其内能增大、温度升高,小冰晶会熔化成水,故C 错误；D.河面上的水变成冰,由液态变成固态,是凝固现象,故D错误。 2.【答案】B 【解析】A.地球是太阳的行星,地球绕着太阳转,故A错误；B.由分子动理论知道,物质由 分子组成；所以,宇宙是由物质组成的,常见物质是由分子、原子构成的,故B正确； C.太阳内部氢原子核在超高温下发生的聚变而释放巨大的能量,不是裂变,故C错 误；D.由分子动理论知道,构成物质的分子在不停地做无规则运动,所以无论固体、 液体还是气体,分子间都是有间隙的,故D错误。 3.【答案】C 【解析】A.根据题意知道,纳米陶瓷耐磨损,硬度大,适合做切割金属的刀具,故A正确； B.纳米陶瓷耐腐蚀,所以,可以用来制造装烧碱的容器,故B正确；C.纳米陶瓷完全 无磁性,因此不能制造乘坐公交用的IC卡,故C错误,符合题意；D.纳米陶瓷耐磨损、 耐高温、防渗透,可以作为“C919”客机的外表涂层,故D正确。 4.【答案】B 【解析】A.高速公路两旁安装隔音板,目的是在传播中减弱噪声,而不是防止噪声的产生, 故A错误；B.汽车安装的倒车雷达,是利用超声波回声定位的原理工作的,即根据回 声确定目标的位置和距离,故B正确。C.听诊器是通过减小声音的分散来增大响度, 而不是提高音调,故C错误；D.太空中没有空气,声音不能在真空中传播,太空中的 宇航员能对话,是通过电磁波完成的,故D错误。 5.【答案】B 【解析】A.惯性是物体的属性,任何物体都有惯性,足球离开运动员后还能在空中飞行, 是因为足球具有惯性,不能说受到惯性,故A错误；B.运动员踢足球时脚有疼痛的感 觉,是因为脚踢球的同时,也受到足球作用力,即说明物体间力的作用是相互的,故 B足球；C.守门员使飞来的球由运动变为静止,即他的力改变的是球的运动状态,故 C错误；D.影响力的作用效果因素是力的大小、方向和作用点,所以,只是运动员对 足球施加力的方向相同,力的作用效果不一定相同,故D错误。6.【答案】D 【解析】A.紫外线的常见应用：消毒、使荧光物质发光,医院里利用的是紫外线来灭菌的, 故A错误；B.5G通讯是电利用电磁波来通信的,故B错误；C.电磁波与声波都能传 递信息与能量；我们平时彼此间的语言交流,就是利用声音来传递信息的,故C错误； D.手机把信息的传递给对方的时候是利用电磁波,但是手机内部需要先把声信号先 转化为电信号,故D正确。 7.【答案】C 【解析】AD.由生活经验可知道,汽车的每一侧各有两个转向灯,一共有4个灯泡；而左侧 和右侧的两个灯泡在工作时互不影响,即同一侧的一个灯泡损坏时,另一灯泡仍然 会发光,所以同一侧的两个灯泡的连接方式是并联的,故AD错误；BC.又因为在操作 过程中,不能出现左、右转向灯同时亮的情况,所以电路中只能由一个单刀双掷开关 进行控制,故C正确,B错误。 8.【答案】C 【解析】A.右做匀速直线运动的木块,若突然停止运动,则下部由于与受小车的摩擦力会 迅速停下来,而上部由于惯性,会保持原来的运动状态,所以会向右倾倒,故A错误； B.木块随小车一起向右做匀速运动的过程中,在水平方向的其运动状态不变,说明 不受力的作用,即此时它不受摩擦力,故B错误；C.木块随车向右做匀速直线运动, 处于平衡态,在竖直方向受到重力和支持力,是一对平衡力,故C正确；D.一对相互 作用力是发生在施力物体和受力物体之间的力,木块对小车的压力与地面对小车的 支持力,并不是发生在彼此的施力物体和受力物体之间,故D错误。 9.【答案】D 【解析】A.甲图中,指针指到了分度盘的左边,说明天平的横梁左端下沉,应将平衡螺母 向右调节,故A错误；B.由乙图知道,标尺上的分度值是0.1 g,此时游码在标尺上 的读数为2.2 g,测量的石块的质量是： , 故 B 错误；C.由图丙知道,物体的体积等于前后两次量筒的示数差,即 。 D. 由 于 石 块 的 质 量 和 体 积 分 别 是 , , 所 以 , 石 块 的 密 度 是 ： ,故D正确。 10.【答案】B 【解析】A.甲图的实验是演示奥斯特实验,该实验说明电流周围存在磁场,且磁场方向跟 电流方向有关,故A错误；B.闭合电路的一部分导体要在磁场在做切割磁感线运动 时,电路中无电流产生,由图乙知道,磁场中导体竖直向上运动时,没有切割磁感线,所以不会产生感应电流,即电流表指针不偏转,故B正确；C.丙图演示的是通电导体 在磁场中要受到力的作用,它是电动机的工作原理图,故C错误；D.丁图中,小磁针 与条形磁体间的磁体间力的作用是通过磁场来实现的,即不能说它们之间没有物质, 故D错误。 11.【答案】D 【解析】A.根据题意知道,第一次发出的超声波在0.25s时与汽车相遇,第二次发出的超 声 波 在 0.2 s 时 与 汽 车 相 遇 , 所 以 , , ,故A错误；B.超声波第一次与汽车相遇时,汽车距 测速仪85 m；第二次发出的超声波与汽车相遇时,汽车距测速仪68 m,所以在这段 时间内汽车行驶的路程是： ,故B错误；CD.根据题意知道, 测速仪每隔0.9 s发一次超声波,第一次发出的超声经0.25 s与汽车相遇,说明汽 车与第一次的超声波相遇时,再等0.65 s,测速仪发出第二次超声波。第二次超声 波发出后,经0.2 s与汽车相遇。所以汽车与第一次超声波相遇开始,到第二次与超 声波相遇所用的时间是： ,所以,在该测速区内,汽车的速 度是： 故C错误,D正确。 12.【答案】A 【解析】①由 知道,灯泡的额定电流是： ,由 知道, 灯泡的电阻是： ,所以,移动滑片时,电路中的电流最大不 能 过 0.5A, 灯 泡 两 端 的 电 压 不 能 超 过 2.5 V 。 当 时 , ；如果将滑动变阻器的滑片向右移动,使它的 电阻增大,则它分得的电压也增大,所以 ,故①正确；②当 时, 最大,此时 ,由 知道,滑动变阻器的最 大功率是： ,故②错误；③当灯泡正常工作时,其功率达 到最大值1.25 W；当电路中的电流最小,即 时,灯泡的功率最小,此时 ,所以 ,故③正确；④当 时,电路 中的电流最小,即 , ,同理,当灯泡正 常工作时,滑动变阻器连入电路的电阻最小, ,所以动变阻器 连入电路的阻值范围是 ,故④错误；综上所述,只有A正确。13.【答案】C 【解析】A.根据题意知道,小球放入乙液体中处于漂浮状态,即 ,由此可 知 , 小 球 质 量 是 ： ； 即 小 球 的 重 力 是 ： ,当小球浸没在酒精中时,由阿基米德原理知 道,小球受到的浮力是： ,由于 ,所以小球在甲溢水杯(在酒精中)处于悬浮状态,故A错误；B.由于小球 浸没在酒精中,即小球的体积就等于排开酒精的体积,由 知道,小球的体积是： 故B错误；C.因为小球在乙液体中漂浮,所以 小 球 受 到 的 浮 力 是 ： , 由 阿 基 米 德 原 理 知 道 , , 所 以 , 解 得 液 体 的 密 度 是 ： , 故 C 正 确 ； D. 小 球 的 密 度 是 ： ,故D错误。 二、填空题 14.【答案】2.5 50 【解析】氧气瓶中,氧气的密度为5 kg/m3,给急救病人供氧用去了氧气质量的一半,但剩 余氧气仍要占满氧气瓶,氧气的体积不变,则瓶内剩余氧气的密度是原密度的一半, 为 2.5 kg/m3 ； 450 g 水 的 体 积 ： , ,450 g 冰 的 体 积 ： ,450 g 水 凝 固 成 冰 后 使 用 , 其 体 积 增 大 ： 。 15.【答案】并 L 断路(电流表断路；或L 与电流表同时断路) 1 1 【解析】由电路图知道,电流从电源的正极出发,经过开关S后,分为两支分别流向L 和 2 L,所以电路为并联电路；由电路图知道,电流表测量L 所在的支路,由于有一个小 1 1 灯泡熄灭,且电流表A的示数为零,说明是出现的故障可能是L 断路,也可能是电流 1 表断路,还可能是它们两个同时断路。 16.【答案】电能转化为内能 70【解析】家庭中使用电热壶烧开水时,是电能转化为水的内能；由Q cmΔt知道, 的 热 量 被 水 全 部 吸 收 , 升 高 的 温 度 是 ： , 所 以 水 的 末 温 是 ： 。 17.【答案】6 5 000 【 解 析 】 由 知 道 , 水 对 容 器 底 部 的 压 强 是 ： ,故水对容器底部的压力 是： ；物体对地面的压力等于容器和液体的 总重,即 ,由 知道,容器对地面的压强是 。 18.【答案】乙、甲、丁、丙 【解析】甲图中的两个气阀都关闭,活塞向上运动,是压缩冲程；乙图中的一个气阀打开, 活塞向下运动,是吸气冲程；丙图中的一个气阀打开,活塞向上运动,是排气冲程； 丁图中的两个气阀都关闭,活塞下运动,是做功冲程；所以,单缸四冲程内燃机完成 一个工作循环时,图中四个冲程的顺序：乙甲丁丙；汽缸内汽油和空气混合气体的 体积等于汽缸的工作容积,即 ,由 知道,汽油和空气 混合气体的质量： ,又因为空燃比是 ,所以汽油的质量是： ,故完成一个工作循环 时,汽油燃烧释放的热量是： 。 19.【答案】18 3 【解析】由乙图知道,9～12 s内,人的推力大小为6 N,由丙图知道,在9～12 s内,物体 运 动 的 速 度 是 1 m/s, 故 在 9 ～ 12 s 内 , 物 体 经 过 的 路 程 是 ： ,由 知道,在 9～12 s 内,推力对物体做功是： ；第二空,由图乙知道, 时,物体受到的推力大小为3 N,由丙图知道,物体此时处于静止状态,即物体处于平衡状态,即受到的推力与静摩 擦力是一对平衡力,故物体受到的摩擦力是： 。 三、解答与探究题20.【答案】 【解析】由图知道,以杠杆的最下方为支点时,动力臂最长,此时在A实施垂直杠杆斜向上 的力,动力最小,即最省力,如图： 21.【答案】 【解析】(1)画出像 的对称点S,可得光源S的位置,连接Sa,可得ab的入射光线； (2)ab的延长线过凸透镜的焦点,不属于凸透镜的三条特殊光线,由于凸透镜对光线具 有会聚作用,折射光线向凸透镜的主光轴靠拢,如图： 22.【答案】 【解析】由于教室内要安装2盏“220 V 40 W”的照明灯,且开关S控制两盏灯,所以, 两灯泡并联,开关应在干路上,开关S接火线,然后分别进入两灯泡；零线直接接入 灯泡；两孔插座的接法,左边接零线,右边接火线,如图： 23.【答案】(1)由图知道,绳子的有效段数为 ,所以, , 由 知道,拉力F的功率是： , 由 知 道 , 拉 力 在 30 s 的 时 间 内 所 做 的 功 是 ：； (2)故障车的重力是： , 故障车受到的阻力是： , 由 知道,整个装置的机械效率是： 。 答：(1)拉力F在30 s内所做的功是 ； (2)整个装置的机械效率是78.4%。 24.【答案】(1)由乙图知道,灯泡正常发光时,额定电压是 时, ,此 时对整个电路,1 min内消耗的电能是： ； (2)由乙图知道,当灯泡L消耗的实际功率为3 W时,它两端的电压为10 V,通过它的电 流为0.3 A,所以,此时滑动变阻器两端的电压是： , 由 知道,此时滑动变阻器连入电路的电阻是： , 由 知道,此时滑动变阻器消耗的电功率是： 。 答：(1)当灯泡L正常发光时,整个电路1 min内消耗的电能是600 J； (2)灯泡L消耗的实际功率为3 W时,滑动变阻器连入电路的电阻值是50 ；滑动变阻 器消耗的电功率是4.5 W。 25.【答案】(1)放大 投影仪 (2)光斑 左 (3)凸透镜 远视眼 【解析】(1)由甲图知道, ,由凸透镜的成像规律知道,此时成倒立放大的实像；生活 中的投影仪(幻灯机)就是利用 ,成倒立放大的实像这一原理来工作的；在凸透 镜成像时,根据物屏交换可以第二次成像的原理,现在的像距 ,要让蜡烛 的像第二次清晰成在光屏上,就需要使 ,即将凸透镜移动到 刻线处； (2)由图乙知道,移动凸透镜至 刻度线处时,由于物体放在了凸透镜的一倍焦距以 内,所以,不能成实像,只能在光屏上出现光斑；当凸透镜成正立放大的虚像时,像、 物在透镜同侧；所以人眼在A点,要向左观察,透过凸透镜,才能看到蜡烛的虚像； (3)根据题意知道,烛焰和凸透镜之间放一眼镜的镜片后,要把光屏向靠近凸透镜的方向移动适当距离,才能在光屏上再次出现清晰的实像,说明该眼镜的镜片对光线有会 聚作用,所以它应是一个凸透镜；眼球晶状体的曲度过小,远处物体反射来的光线通 过晶状体折射后形成的物像,就会落在视网膜的后方造成远视眼,所以,佩戴光线会 聚的凸透镜,用于矫正远视眼。 26.【答案】(1)匀速直线 变大 (2)50% 0.9 (3)斜面越陡,机械效率越高 (4)盘山公路(用木板搭成斜面,将重物推上汽车；螺钉丝口等等,凡是围绕斜面的应用说 的,都正确) 【解析】(1)实验中,要求木块要处于平衡状态,所以应拉着它在斜面上做匀速直线运动； 由于木块沿斜面匀速上升,所以动能大小不变,由于高度变高,重力势能变大,即在 它运动的过程中机械能变大(机械能 动能 势能)； (2) 由 第 二 组 数 据 知 道 , 有 用 功 是 ： 总 功 是 ： 斜面的机械效率是： ；克服摩擦 力做的功为额外功,所以,额外功是： ,斜面对 木块的摩擦力是： ； (3)通过3次实验对比,得出结论是：斜面越陡,机械效率越高。因为斜面越陡,则拉动物 体运动时,物体受到的摩擦力越小,所做的额外功减少,故机械效率会提高； (4)生活中利用斜面的实例很多,例如：盘山公路、用木板搭成斜面,将重物推上汽车；螺 钉丝口等等。 27.【答案】(1) 甲 (2)D (3)0.3 0.758.33 (4) 【解析】(1)由图甲知道,电流表与变阻器串联后与灯并联,而电压表串联在电路中是错 误的,应是电流表与变阻器串联,电压表与灯并联,修改如下： 甲 (2)由于电路连接正确,闭合开关,电流表、电压表均有示数,说明电路是通路,但发现小 灯泡不亮,说明电路中的电流可能过小,所以,接下来应进行的操作是移动滑动变阻 器的滑片,观察灯的发光情况； (3)当小灯泡正常发光时,由图乙知道,电流表选用小量程,分度值为0.02 A,示数为0.3 A； 由 知道,小灯泡的额定功率是： ； 由欧姆定律知道,小灯泡正常发光的电阻是： ； (4)由串联电路特点和欧姆定律知道： , 解得： , 小灯泡额定功率的表达式是： 。
