2020 年内蒙古呼和浩特市中考物理试卷
一、单选题（本大题共6小题，共12.0分）
1. 每一种经历都像一幕美丽的风景，就像每一幕美景的背后都有很多美丽的故事一样。在这些美的背后，
都包含着深奥的科学哲理。下面关于光现象的美景描述，原理属于光直线传播的是（ ）
A. 匡衡凿壁偷光
B. 洞庭水月一色
C. 沙漠海市蜃楼
D. 雨后七色彩虹
【答案】A
【解析】
【详解】A．匡衡凿壁偷光利用的是光沿直线传播的原理，故A符合题意；
B．洞庭水月一色属于平面镜成像，其原理是光的反射，故B不符合题意；
C．海市蜃楼是光经过不均匀的大气层发生折射造成的，故C不符合题意；
D．雨后彩虹是光的色散现象，其实质是光的折射，故D不符合题意。
故选A。
2. 水无常形，变化万千，故老子曰：“上善若水，水善利万物而不争”。在物理现象中，水亦有多种状态
的变化，并伴随吸热或放热。下列物态变化以及吸放热，判断正确的是（ ）A. 春天，冰雪消融，熔化放热
B. 夏季，清晨白雾，汽化吸热

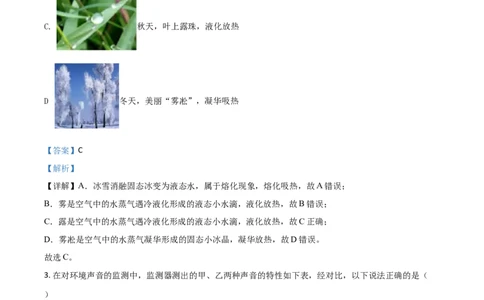

C. 秋天，叶上露珠，液化放热
.
D 冬天，美丽“雾凇”，凝华吸热
【答案】C
【解析】
【详解】A．冰雪消融固态冰变为液态水，属于熔化现象，熔化吸热，故A错误；
B．雾是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故B错误；
C．露是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故C正确；
D．雾凇是空气中的水蒸气凝华形成的固态小冰晶，凝华放热，故D错误。
故选C。
3. 在对环境声音的监测中，监测器测出的甲、乙两种声音的特性如下表，经对比，以下说法正确的是（
）
声音 声音强弱的等级/dB 频率/Hz
甲 50 2000乙 100 500
A. 甲的响度大于乙的响度
B. 声音甲每秒的振动次数大于声音乙每秒的振动次数
C. 甲在空气中传播速度大于乙在空气中传播速度
D. 甲、乙两种声音都属于噪声
【答案】B
【解析】
【详解】AB．由表格中的数据可知，甲声音的响度要小于乙的响度，甲的频率大于乙的频率，即声音甲每
秒的振动次数大于声音乙每秒的振动次数，故A错误，B正确；
C．声音在同一种介质中传播速度相同，即甲在空气中传播速度等于乙在空气中传播速度，故C错误；
D．因不能确定甲、乙两种发声体是无规则振动产生，所以不能确定甲、乙两种声音都属于噪声，故D错
误。
故选B。

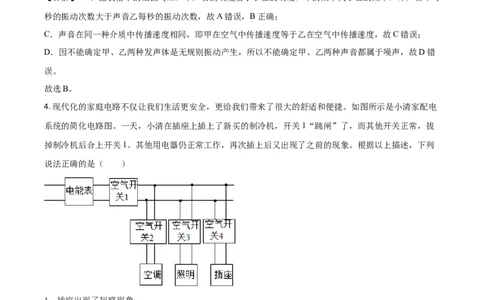

4. 现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电
系统的简化电路图。一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔
掉制冷机后合上开关1。其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列
说法正确的是（ ）
A. 插座出现了短路现象
B. 开关2或者开关3可能被短路
C. 开关4可能断路
D. 开关4允许通过的最大电流远大于开关1允许通过的最大电流
【答案】D
【解析】
【详解】A．插座出现了短路现象，此时空气开关4会跳闸，断开电路，接入制冷机时，空气开关4和空
气开关1都不会跳闸，故A错误；B．开关2或者开关3可能被短路，则整个电路短路，空气开关1跳闸，接入制冷机时，电路的状态不会改
变，故B错误；
C．开关4可能断路，接入制冷机时，由于通过制冷机无电流，不会改变电路的状态，故C错误；
D．插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1．其他用电器仍
正常工作，再次插上后又出现了之前的现象，这表明接入制冷机时，由于电路中的总电流会变大，超出了
开关1的额定电流，所以开关1会跳闸，故D正确。
故选D。
5. 科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均
匀。以下描述正确的是（ ）

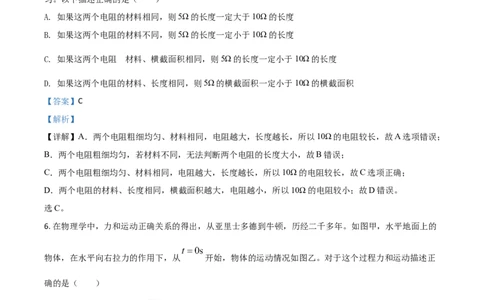

A. 如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B. 如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
的
C. 如果这两个电阻 材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D. 如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
【答案】C
【解析】
【详解】A．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故A选项错误；
B．两个电阻粗细均匀，若材料不同，无法判断两个电阻的长度大小，故B错误；
C．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故C选项正确；
D．两个电阻的材料、长度相同，横截面积越大，电阻越小，所以10Ω的电阻较小；故D错误。
选C。
6. 在物理学中，力和运动正确关系的得出，从亚里士多德到牛顿，历经二千多年。如图甲，水平地面上的
物体，在水平向右拉力的作用下，从 开始，物体的运动情况如图乙。对于这个过程力和运动描述正
确的是（ ）A. 该物体一直做匀速直线运动
B. 时，若 ，则地面的滑动摩擦力也为3N
C. 从 到 的过程中，力F在逐渐增大
D. 物体做匀速直线运动阶段的速度为2m/s
【答案】D
【解析】
【详解】A．由s随时间t的变化图象可知，物体在 内速度为零，处于静止状态， 物体处于匀
速直线运动状态，故A错误；
B．当 时， ，由s随时间t的变化图象可知，物体静止，静摩擦力等于拉力，由于物体没有
滑动，滑动摩擦力为0，故B错误；
C．由s随时间t的变化图象可知，当2s以后物体做匀速直线运动，受到水平向右的拉力和水平向左的摩
擦力是一对平衡力，两个力的大小相等，摩擦力不变，所以拉力大小不变，故C错误；
D．匀速直线运动阶段的速度
故D正确。
故选D。
二、多选题（本大题共4小题，共12.0分）
7. 人类衣食住行都离不开电，下列关于电的说法中，正确的是（ ）
A. 毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒得到了电子
B. 电流方向与电子定向移动方向相反
C. 发电机的工作原理是把其他形式的能转化为电能
D. 电流通过导体，消耗的电能W=UIt，根据欧姆定律U=IR，得出W=I2Rt，而焦耳热Q=I2Rt，说明消耗
的电能总是等于焦耳热
【答案】ABC
【解析】
【详解】A．毛皮摩擦过的橡胶棒带负电，是因为摩擦过程中橡胶棒得到了电子，故A正确；
B．规定正电荷定向移动的方向为电流的方向，电子带负电，所以，电流方向与电子定向移动方向相反，
故B正确；
C．发电机工作时将其他形式的能转化成电能，故C正确；D．非纯电阻中，W=UIt用来求电功；Q=I2 Rt用来求电热，但W＞Q；只有在纯电阻电路，电流做功全用
来产生热量，电功W=UIt=I2 Rt，故D错误。
故选ABC。
8. 关于力、运动、能量转化，下列说法正确的是（ ）
A. 物体的运动和静止是相对的
B. 运载火箭点火后，火箭向下喷出燃气，获得向上的动力从而加速升空，此动力的施力物体是燃气
C. 猴子双手握住竖直竹竿，匀速向上爬竿的过程中，它所受的摩擦力方向向下
D. 将一排球竖直向上抛出，排球在上升过程中，排球的动能增大
【答案】AB
【解析】
【详解】A．物体的运动和静止是相对的，总是相对于参照物而言的，故A正确；
B．火箭对喷出的气体有向下的力，同时气体对火箭产生了向上巨大的推力，故施力物体是燃气，受力物
体是火箭，故B正确；
C．猴子握住竖直的竹竿匀速向上爬，处于受力平衡状态，摩擦力与重力等大反向，方向竖直向上，故C
错误；
D．将一排球竖直向上抛出，排球在上升过程中，质量不变，速度减小，则动能减小，故D错误。
故选AB。
9. 如图1所示，电路图由电流表及PQ部分组成，电源电压恒定不变。两个定值电阻R 和R，且R 大于
1 2 2
R，按照下面四种不同接法分别接在电路图中的PQ两端，当开关闭合后，以下说法正确的是（ ）
1
A. 甲图接入电路后，电流表示数最大
B. 乙图接入电路后，电流表示数最大C. 丙图接入电路后，R 消耗的功率最小
2
D. 丁图接入电路后，R 消耗的功率最小
1
【答案】BD
【解析】
【详解】AB．因并联电阻小于其中任一电阻，串联电阻大于其中任一电阻，故乙图中电路的总电阻最小，
丁图中电路的总电阻最大，且电源电压不变，由欧姆定律 可知，乙图接入电路后，总电流最大，即
电流表示数最大，故A错误，B正确；
CD．丁图中，两电阻串联，由串联电路电压的规律可知，R 的电压小于电源电压（小于乙、丙两图中R
2 2
的电压），根据 可知，丁图中R 消耗的功率最小，同理可知，丁图中，R 的电压小于电源电压
2 1
（小于甲、乙两图中R 的电压），根据 可知，丁图接入电路后，R 消耗的功率最小，故C错误，
1 1
D正确。
故选BD。
10. 根据题目所给信息，判断以下说法正确的是（ ）
A. 图甲，工人用200N的力将重300N的物体匀速提升3m（忽略绳重和摩擦），则滑轮组的机械效率为
75%
B. 图乙，将质量为1kg的物体从距离地面1.6m的高度沿水平方向以2m/s的速度抛出，不计空气阻力，物
体从被抛出到落地，整个过程中机械能保持不变，则落地时的速度为5m/s（重力势能表达式mgh，动能表
达式 mv2）
C. 图丙为汽车四冲程汽油发动机。发动机每个工作循环吸入或排出气体的体积为2L，吸气冲程中，吸入汽油和空气的混合物，混合物密度 ，汽油和空气的质量之比为1∶15，汽油的热值4.6×107J/
kg。发动机1min转动1200转，发动机效率为40%，则汽车在lmin内做的有用功是1.99×106J
D. 图丁是大亚湾核电站。以原子核 为燃料，当 俘获一个慢中子后发生的裂变反应方程
，下方的数字是中子及有关原子核
的静止质量，单位为u。伟大的爱因斯坦认为，质量与能量相互转化，裂变过程中总质量减少，转化为核
能。已知减少1个u的质量对应产生的能量为9.3×102MeV。根据以上信息，此裂变反应释放出的能量约为
180MeV
【答案】ACD
【解析】
【详解】A．由图可知， ，则滑轮组的机械效率
故A正确；
B．将质量为1kg的物体从距离地面1.6m的高度沿水平方向以2m/s的速度抛出时，不计空气阻力，在物体
下落的过程中只有重力做功，物体的机械能守恒，即物体的机械能保持不变，取地面为零势能面，设落地
时的速度为v′，则有
即
故B错误；
C．由ρ= 可得，发动机每个工作循环吸入混合物的质量
因为曲轴每转动两周，完成一个工作循环，吸气一次，也做一次功，所以，发动机曲轴在1min转动1200
转，吸气和做功都为600次，由汽油和空气的质量比为1:15可知，汽油占混合物总质量的则发动机在1min内吸入汽油的总质量
这些汽油完全燃烧放出的热量
由 可得，汽车在1min做的有用功
故C正确；
D．由选项可知，裂变反应前后质量的差值为
因减少1个u的质量对应产生的能量为 ,所以，此裂变反应释放出的能量约为
故D正确。
故选ACD。
三、作图题（本大题共1小题，共4.0分）
11. 如图所示，处于水中的点光源S，发出一条光线从水中斜射入空气。
(1)在图中作出这条入射光线的反射光线与折射光线的大致位置；（ ）
(2)画出关于水面所成像的位置点；（ ）
(3)光在真空中的传播速度为______。【答案】 (1). (2). (3).
3.0×108m/s
【解析】
【详解】(1)[1]先过入射点垂直于界面作出法线，再根据反射角等于入射角，在法线左侧的水中画出反射光
线；光从水中斜射入空气时，折射角大于入射角，据此在法线左侧的空气中画出折射光线的大致位置，如
图所示。
(2)[2]平面镜成像时像与物关于镜面对称，据此作出S关于水面的对称点S′，即为S的像点，如图所示。
(3)[3]光在真空中的传播速度为3.0×108m/s。
四、实验探究题（本大题共4小题，共12.0分）
12. 实验是检验理论正确与否的关键。欣丽同学在学习物质熔化和凝固这部分知识的过程中，做了探究
“某种物质熔点和凝固点”的实验，得到的实验数据，如图甲和乙所示。(1)甲图中温度计显示的读数为______；
(2)乙图所代表的物态变化过程为______ ；（选填“①”或“②”）
①熔化
②凝固
(3)这种物质的熔点或凝固点约为______。
【答案】 (1). 96℃ (2). ② (3). 85℃
【解析】
【详解】(1)[1]甲图中温度计的液柱在零刻度以上，它的一个大格表示10℃，里面有10个小格，因此它的
分度值为1℃，因此它的读数为96℃。
(2)[2]由图象可知：物质降温，是物质的凝固过程，乙图所代表的物态变化过程为凝固。
。
故选②
(3)[3]由图知，该物质为晶体，原因是这种物质在凝固的过程中温度保持不变，由图可知这种物质的熔点或
凝固点约为85℃。
13. 眼睛是心灵的窗户，每年的6月6日是中华人民共和国“爱眼日”。下面两个图，表示近视眼和远视眼
的成像图。
(1)对两个图，描述正确的是______。
A．甲表示近视眼的成像图，乙表示远视眼的成像图
B.甲表示远视眼的成像图，乙表示近视眼的成像图
(2)其中，______（选填“近视眼”或“远视眼”）应配戴凸透镜制成的眼镜进行矫正；(3)对于凸透镜和凹透镜，能够成虚像的透镜是______。
A．只有凸透镜
B.只有凹透镜
C.凸透镜凹透镜都可以
【答案】 (1). A (2). 远视眼 (3). C
【解析】
【详解】[1] 甲图中的像成在了视网膜的前方，为近视眼的成像图；乙图中像成在了视网膜的后方，为远
视眼的成像图，故A正确。
[2] 凸透镜对光线具有会聚作用，所以戴上凸透镜制成的眼镜后，能使光线提前会聚，则可以矫正远
视眼。
[3] 凹透镜对光线具有发散作用，所成的像是虚像；当物距小于凸透镜的焦距时，凸透镜成正立、放大的
虚像，即凸透镜和凹透镜都可以成虚像，故C正确。
14. 如图所示，三只完全相同的水杯。小高同学想利用：家里的电子秤，水的密度 ，这三只水杯，来测
量油和醋的密度。其步骤如下：
①在图中三只水杯里，慢慢的分别注满水、油和醋；
②用家里的电子秤，准确测量其中一只空杯的质量m；
③用已知量 ，测量量m、 、 和 ，求出 和 ；
④用家里的电子秤，准确测量三只装满液体后，杯和液体的总质量，记作 、 和 。
(1)你认为，正确测量的步骤顺序应该是______（选填正确的顺序号码排序）；
(2)三只水杯中，水、油和醋相同的物理量是______；
(3)用已知量 ，测量量m、 、 和 ，计算得出 （或 )= ______。
【答案】 (1). ②①④③ (2). 体积 (3). （或 ）
【解析】
【详解】(1)[1] 首先用家里的电子秤，准确测量其中一只空杯的质量m；然后在图中三只水杯里，慢慢的分别注满水、油和醋；再用家里的电子秤，准确测量三只装满液体后，杯和液体的总质量，记作 、
和 ；最后用已知量 ，测量量m、 、 和 ，求出 和 。
故正确实验步骤：②①④③。
(2)[2]三只水杯中，都装满水、油和醋，所以水、油和醋体积都等于杯子的容积，所以水、油和醋的体积相
同。
(3)[3]水的质量
油的质量
醋 的质量
水的体积
油的体积
醋的体积
因为水、油和醋的体积相同，所以，
解得
则解得
15. 在历史的长河中，有相当长的一段时间里，人们认为电现象和磁现象是互不相关的。直到1820年，丹
麦物理学家__________（选填“安培”、“奥斯特”或“法拉第”）发现，电流周围存在磁场，成为世界
上第一个发现电与磁联系的科学家。
如图是“探究导体在磁场中运动时产生感应电流条件”的实验装置。闭合开关后，导体棒、灵敏电流计、
开关、导线组成闭合电路。实验观察到的现象如下表（实验中电流由左进入电流计，指针向左偏，电流由
右进入电流计，指针向右偏）。
实验序号 磁场方向 导体棒ab运动方向 灵敏计指针偏转情况
1 向上 不偏转
2 向下 不偏转
向下
3 向左 向右偏
4 向右 向左偏
5 向上 不偏转
6 向下 不偏转
向上
7 向左 向左偏
8 向右 向右偏
(1)实验表明，闭合电路中的部分导体在磁场中做下列哪种运动时，电路中产生感应电流_______。
A.平行磁感线运动 B.切割磁感线运动
(2)导体中产生的电流方向，与导体的运动方向，以及磁感线的方向都有关系，根据题给信息，分析判断下
列方向关系正确的是_______。A. B. C.
【答案】 (1). 奥斯特 (2). B (3). C
【解析】
【详解】[1]丹麦物理学家奥斯特首先发现了电流的磁效应。
(1)[2]由于产生感应电流的条件是闭合电路中导体做切割磁感线运动，故选B。
(2)[3] A．由实验3知道，当磁场的方向向下时，导体向左运动时，电流表指针向右偏转，说明电流是从b
到a的，即电流垂直于纸面向外，故A错误；
B．由实验7知道，当磁场的方向向上时，导体向左运动时，电流表指针向左偏转，说明电流是从a到b的，
即电流垂直于纸面向里，故B错误；
C．由实验8知道，当磁场的方向向上时，导体向右运动时，电流表指针向右偏转，说明电流是从b到a的，
即电流垂直于纸面向外，故C正确。
故选C。
五、计算题（本大题共7小题，共30.0分）
16. “字”牌太阳能热水器，水箱内有200kg的水。水的比热容为4.2×103J/（kg·℃），求：
(1)在阳光照射下，水的温度升高了10℃，水吸收的热量；
(2)天气原因，水箱内200kg的水，温度从90℃降低到50℃，和温度从30℃升高到80℃，放出的热量与吸
收的热量之比。
【答案】(1)8.4×106J；(2)4∶5
【解析】
【详解】解：(1)水吸收的热量
(2)水降低温度放得热量与升高温度吸收热量之比
Q ∶Q ＝cm（t ﹣t ）∶cm（t ﹣t ）＝（t ﹣t ）∶（t ﹣t ）
放 吸 降 0降 0升 升 降 0降 0升 升
即
（90℃﹣50℃）∶（80℃﹣30℃）＝4∶5
答：(1)在阳光照射下，水的温度升高了10℃，水吸收的热量为8.4×106J。
(2)天气原因，水箱内200kg的水，温度从90℃降低到50℃，和温度从30℃升高到80℃，放出的热量与吸收的热量之比为4∶5。
17. 如图所示，圆柱形容器A、B放在水平桌面上，A中盛有密度为1.0×103kg/m3的水，B中液体密度未知。
已知A、B容器内的底面积之比 ，液面的高度之比 ，液体对两个容器底部的压
力大小相等。求：
(1)液体对两个容器底部的压强之比；
(2)B中液体密度。
【答案】(1) ；(2)2.0×103kg/m3
【解析】
【详解】解：(1)由题知，液体对两个容器底部的压力大小相等，即
受力面积之比 ，液体对两个容器底部的压强之比
(2)对于圆柱形容器，液体对容器底的压力
因为液体对两个容器底部的压力大小相等，所以两个容器中液体的重力相等、质量相等，液体的体积之比
两种液体的密度之比
B液体的密度答：(1)液体对两个容器底部的压强之比为 ；
(2)B中液体密度为2.0×103kg/m3。
18. 如图所示是一个灯泡和一个定值电阻的I-U图像，根据图像所给信息计算：
(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；
(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电
阻。
【答案】(1) ， ；(2) ，
【解析】
【分析】
小灯泡的电阻随温度的升高而增大，所以其电阻是变化的，其电流与电压不成正比，其图像不是直线，而
定值电阻的阻值为一定值，其电流与电压成正比，其图像是直线；
(1)如果将灯泡和定值电阻并联，接在恒定电压为 的电源两端，由图可知， 和 通过定值电阻的电流，
根据欧姆定律求出此时灯泡的电阻和定值电阻的阻值；
(2)如果将灯泡和定值电阻串联，接在恒定电压为 的电源两端，根据串联电路电流和电压的特点读出电
流值和电压值，根据欧姆定律求出此时灯泡的电阻。
【详解】(1)因为并联电路各支路电压相等且等于电源电压，所以如果将灯泡和定值电阻并联在 的电源两端小灯泡和定值电阻两端的电压都为 ，由图像可知，当小灯泡两端电压 时通过小灯泡的电流
为 ，由 可得，小灯泡的阻值
由图像可知，当定值电阻两端电压 时通过的电流为 ，由 可得，定值电阻的阻值
(2)如果将灯泡和定值电阻串联，接在恒定电压为 的电源两端，根据串联电路电压和电流的规律知，当
电流为 时，小灯泡两端的电压与定值电阻两端的电压和为 ，即
此时灯泡的电阻为
19. 如图所示，是地铁施工现场一台起重机的示意图。求：
(1)若起重机水平臂AB长为18m，OB长为3m，把质量为1t的重物匀速提起，B端的配重质量；（不计摩
擦和起重机自重，g取10N/kg）
(2)起重机的电动机，功率恒为2.5×103W，当它把质量为1t的重物以0.2m/s的速度匀速提起20m的过程中，
起重机提起重物做功的功率和机械效率。
【答案】(1)5000kg；(2)2×103W，80%
【解析】
【详解】解：(1)起重机的水平臂是杠杆，O为支点，设OB为动力臂，则OA为阻力臂，重物的质量
杠杆的阻力根据杠杆平衡条件得
即
解得
所以B端配重的重力为
则B端配重的质量为
(2)把质量为1t的重物以0.2m/s的速度匀速提起20m的过程中，起重机提起重物做功的功率
起重机提起重物的机械效率
的
答：(1)B端 配重质量是5000kg；
(2)起重机提起重物做功的功率是2×103W，机械效率是80%。
20. 我们在实验室常用如图，测量待测电阻R的电阻值。小丽同学说：在电路中，电压表可以当成断路，
电流表可以当成短路，根据欧姆定律得到 ，正确读出两个表的读数，就可以精确测量出待测电阻R
的电阻值。你认为这种说法是否正确？如果不正确，请判断测量值比真实值偏大还是偏小？通过学过的知
识，解释偏大、偏小的原因。【答案】见解析
【解析】
【详解】在理想的情况下，电压表可以当成断路，电流表可以当成短路，但实际上电压表的电阻不是无限
大，电流表也有电阻，就此电路而言，假如电压表的电阻不是很大，则电阻值的测量结果将偏小；原因是：
电压表测电阻两端的电压U，由于电压表分流，电流表测量的定值电阻和通过电压表的电流，使得电流 I
偏大，由 知电阻测量值偏小，所以“根据欧姆定律得到 ，正确读出两个表的读数，就可以
精确测量出待测电阻R的电阻值”的说法错误。
21. 2020年6月20日，我国自主设计和建造的“海斗号”载人潜水器，成功下潜到太平洋“马里亚纳海
沟”10000米深处。创造了载人潜水器海水深潜的世界纪录。潜水器由双层船壳构成，外层与海水接触，
外壳选择了钛合金作主材，潜水器在上浮和下潜时，其体积是一定的。潜水器近似可以看做长方体，其规
格：长9m、宽3m、高3.4m。该潜水器悬浮在海水中时总质量为25t。（海面大气压1.0×105Pa）
(1)假设海水密度不随深度变化，质量不变的潜水器在上浮且未浮出水面过程中，受到水的浮力______（选
填“变大”、“变小”或“不变”）；
(2)“海斗号”悬浮在海水中，求所受到的浮力；（ ）
(3)载人潜水器在10000米深处，其上表面受到的压力约为2.78×109N，求海水的密度。（ ）【答案】 (1). 不变 (2). 2.5×105N (3).
【解析】
【详解】解：(1)[1]潜水器在上浮且未浮出水面过程中，排开水的体积不变，水的密度不变，由
可知潜水器受到的浮力不变。
(2)[2]该潜水器悬浮在海水中时受到的浮力
(3)[3]潜水器上表面面积
上表面受到的压力 ，上表面受到的压强
海水产生的压强
由 得海水的密度
答：(1)假设海水密度不随深度变化，质量不变的潜水器在上浮且未浮出水面过程中，受到水的浮力不变；
(2)海斗号悬浮在海水中受到的浮力是 ；
(3)海水的密度是 。
22. 如图所示，滑动变阻器R的最大阻值为20Ω，将其滑片移到b端，闭合开关S，电流表的示数为0.3A，
小灯泡的实际功率为0.9W，闭合开关S，将滑动变阻器滑片移到a端，小灯泡恰能正常发光。不考虑灯丝
电阻的变化，电源电压恒定，求：
(1)小灯泡的阻值和电源电压；
(2)小灯泡的额定功率。【答案】(1)10Ω，9V；(2)8.1W
【解析】
【详解】解：(1)将滑动变阻器滑片移到b端，其阻值最大，闭合开关S，灯泡和滑动变阻器串联，电流表
测量电路中的电流，由 得灯泡两端的电压
根据 可得灯泡的电阻
滑动变阻器R两端的电压
电源电压
(2)闭合开关S，将滑动变阻器滑片移到a端时，只有灯泡连入电路，由于灯泡恰能正常发光，
所以，灯泡的额定功率
答：(1)小灯泡的阻值为10Ω，电源电压为9V；
(2)小灯泡的额定功率为8.1W。本试卷的题干、答案和解析均由组卷网（http://zujuan.xkw.com）专业教师团队编校出品。
