专题 77 实验七：伏安法测电阻

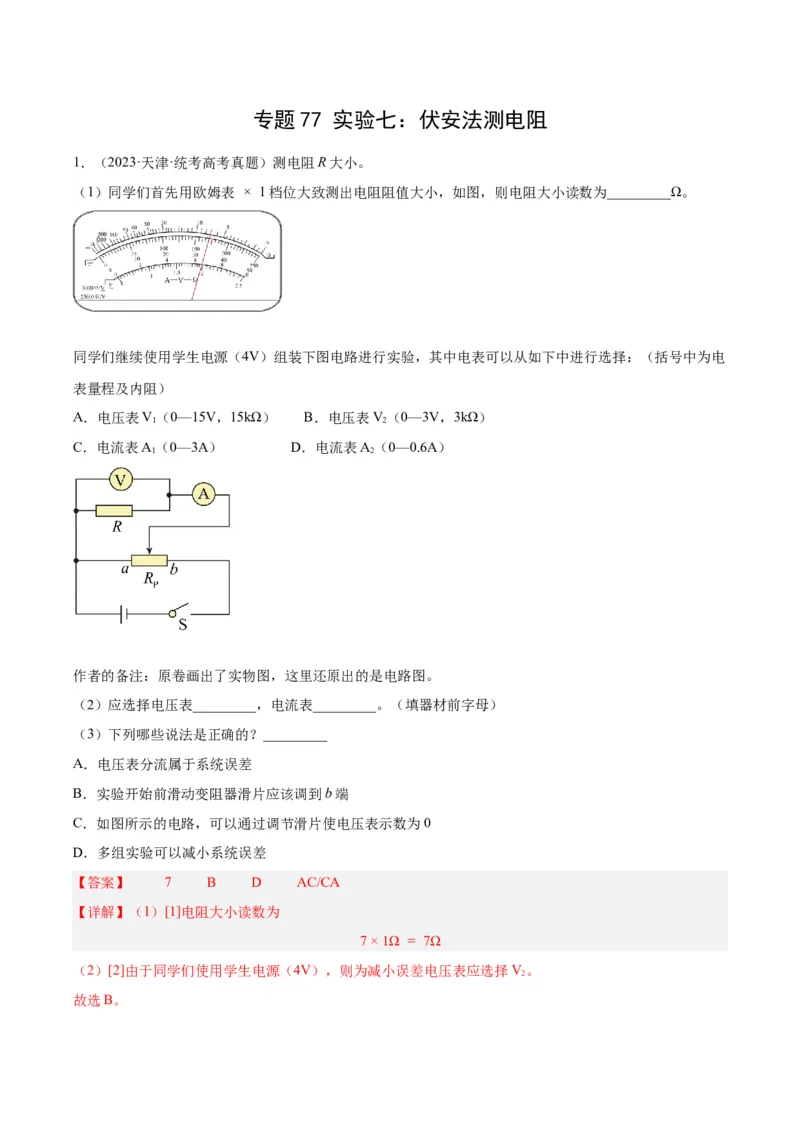

1．（2023·天津·统考高考真题）测电阻R大小。
（1）同学们首先用欧姆表 × 1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。
同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电
表量程及内阻）
A．电压表V（0—15V，15kΩ） B．电压表V（0—3V，3kΩ）
1 2
C．电流表A（0—3A） D．电流表A（0—0.6A）
1 2
作者的备注：原卷画出了实物图，这里还原出的是电路图。
（2）应选择电压表_________，电流表_________。（填器材前字母）
（3）下列哪些说法是正确的？_________
A．电压表分流属于系统误差
B．实验开始前滑动变阻器滑片应该调到b端
C．如图所示的电路，可以通过调节滑片使电压表示数为0
D．多组实验可以减小系统误差
【答案】 7 B D AC/CA
【详解】（1）[1]电阻大小读数为
7 × 1Ω = 7Ω
（2）[2]由于同学们使用学生电源（4V），则为减小误差电压表应选择V。
2

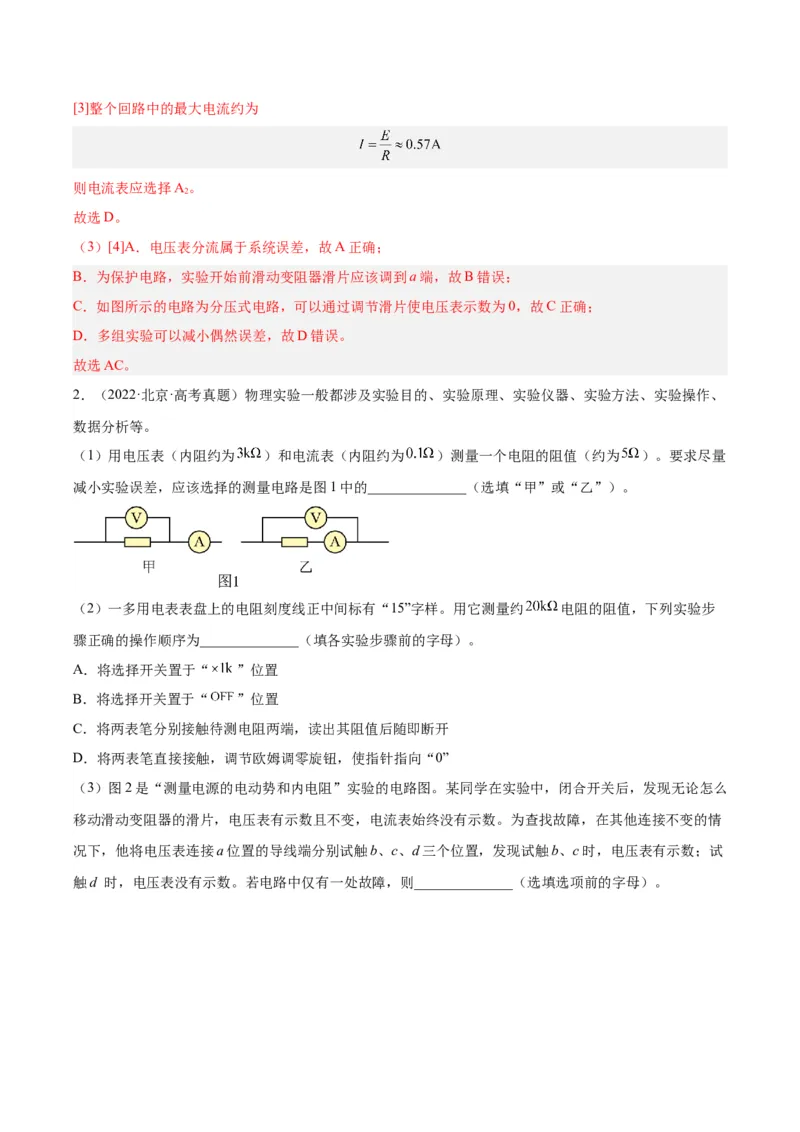

故选B。[3]整个回路中的最大电流约为
则电流表应选择A。
2
故选D。
（3）[4]A．电压表分流属于系统误差，故A正确；
B．为保护电路，实验开始前滑动变阻器滑片应该调到a端，故B错误；
C．如图所示的电路为分压式电路，可以通过调节滑片使电压表示数为0，故C正确；
D．多组实验可以减小偶然误差，故D错误。
故选AC。

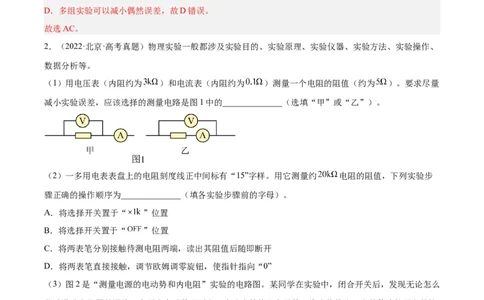

2．（2022·北京·高考真题）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、
数据分析等。
（1）用电压表（内阻约为 ）和电流表（内阻约为 ）测量一个电阻的阻值（约为 ）。要求尽量
减小实验误差，应该选择的测量电路是图1中的______________（选填“甲”或“乙”）。
（2）一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约 电阻的阻值，下列实验步
骤正确的操作顺序为______________（填各实验步骤前的字母）。
A．将选择开关置于“ ”位置
B．将选择开关置于“ ”位置
C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开
D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”

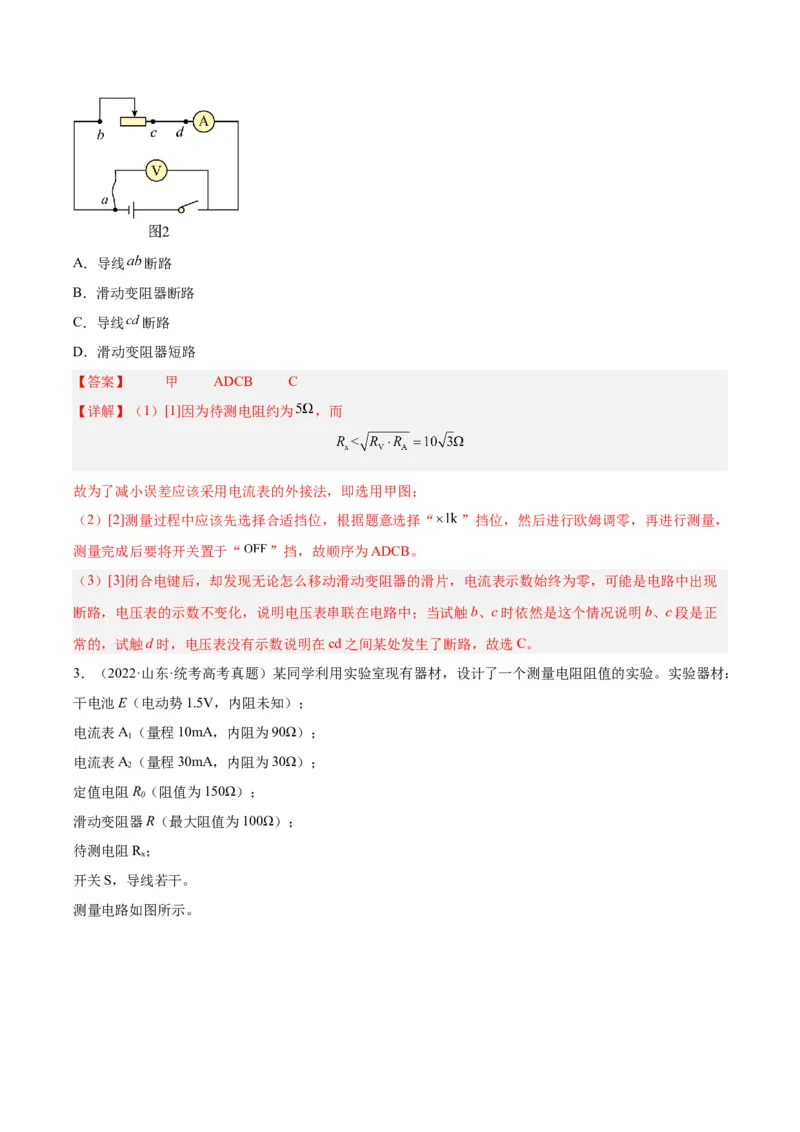

（3）图2是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开关后，发现无论怎么
移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障，在其他连接不变的情
况下，他将电压表连接a位置的导线端分别试触b、c、d三个位置，发现试触b、c时，电压表有示数；试
触d 时，电压表没有示数。若电路中仅有一处故障，则______________（选填选项前的字母）。A．导线 断路
B．滑动变阻器断路
C．导线 断路
D．滑动变阻器短路

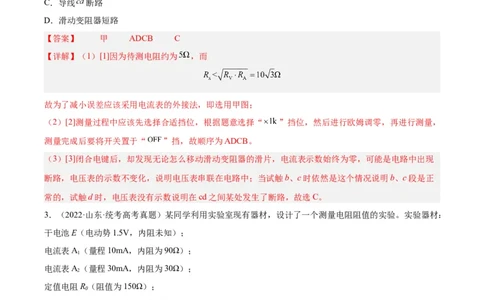

【答案】 甲 ADCB C
【详解】（1）[1]因为待测电阻约为 ，而
故为了减小误差应该采用电流表的外接法，即选用甲图；
（2）[2]测量过程中应该先选择合适挡位，根据题意选择“ ”挡位，然后进行欧姆调零，再进行测量，
测量完成后要将开关置于“ ”挡，故顺序为ADCB。
（3）[3]闭合电键后，却发现无论怎么移动滑动变阻器的滑片，电流表示数始终为零，可能是电路中出现
断路，电压表的示数不变化，说明电压表串联在电路中；当试触b、c时依然是这个情况说明b、c段是正
常的，试触d时，电压表没有示数说明在cd之间某处发生了断路，故选C。
3．（2022·山东·统考高考真题）某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：
干电池E（电动势1.5V，内阻未知）；
电流表A（量程10mA，内阻为90Ω）；
1
电流表A（量程30mA，内阻为30Ω）；
2
定值电阻R（阻值为150Ω）；
0
滑动变阻器R（最大阻值为100Ω）；
待测电阻R ；
x
开关S，导线若干。

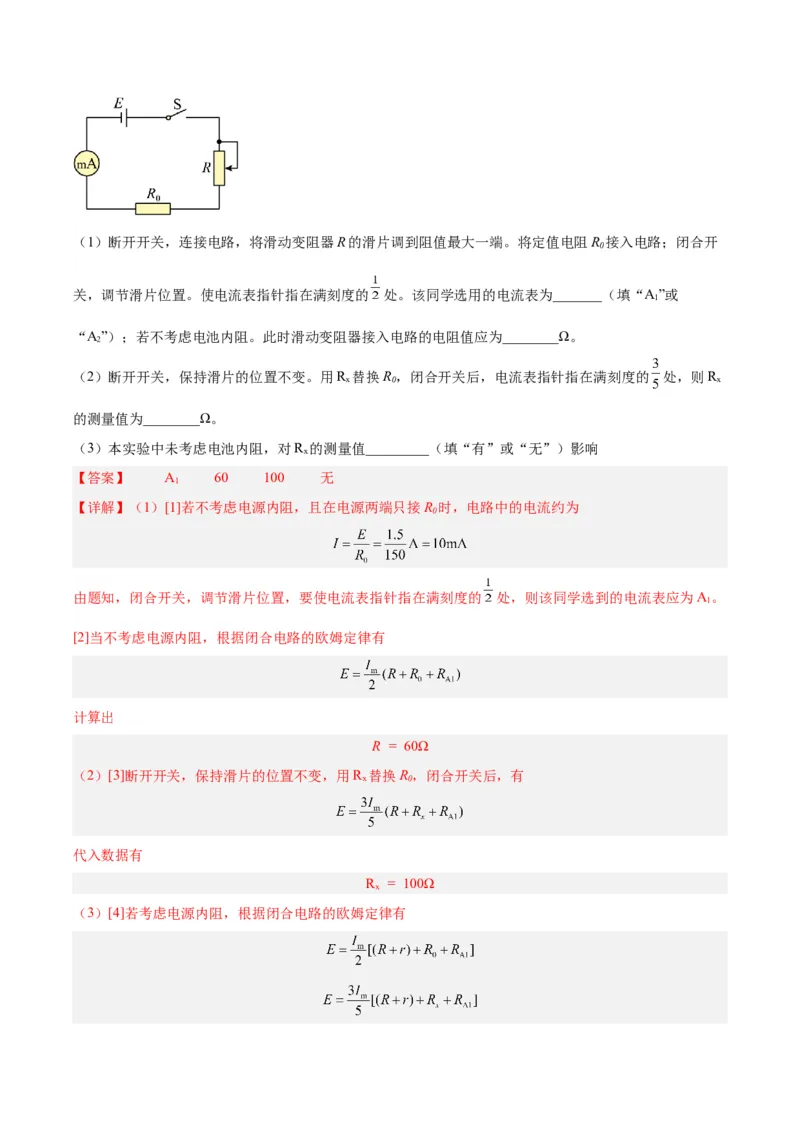

测量电路如图所示。（1）断开开关，连接电路，将滑动变阻器R的滑片调到阻值最大一端。将定值电阻R 接入电路；闭合开
0
关，调节滑片位置。使电流表指针指在满刻度的 处。该同学选用的电流表为_______（填“A”或
1

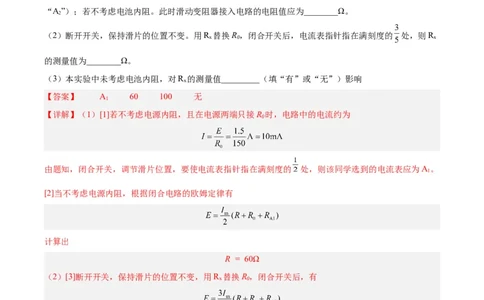

“A”）；若不考虑电池内阻。此时滑动变阻器接入电路的电阻值应为________Ω。
2
（2）断开开关，保持滑片的位置不变。用R 替换R，闭合开关后，电流表指针指在满刻度的 处，则R
x 0 x
的测量值为________Ω。
（3）本实验中未考虑电池内阻，对R 的测量值_________（填“有”或“无”）影响
x
【答案】 A 60 100 无
1
【详解】（1）[1]若不考虑电源内阻，且在电源两端只接R 时，电路中的电流约为
0
由题知，闭合开关，调节滑片位置，要使电流表指针指在满刻度的 处，则该同学选到的电流表应为A。
1
[2]当不考虑电源内阻，根据闭合电路的欧姆定律有
计算出
R = 60Ω
（2）[3]断开开关，保持滑片的位置不变，用R 替换R，闭合开关后，有
x 0
代入数据有
R = 100Ω
x
（3）[4]若考虑电源内阻，根据闭合电路的欧姆定律有联立计算出的R 不受电源内阻r的影响。
x

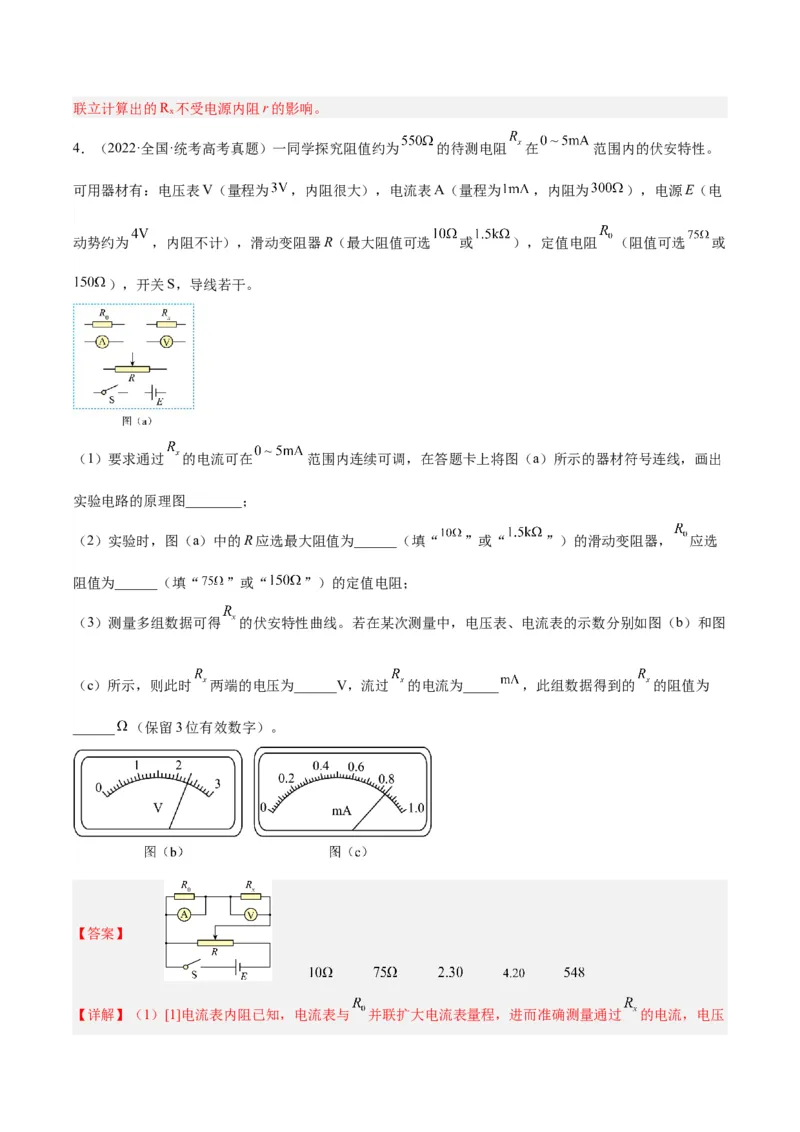

4．（2022·全国·统考高考真题）一同学探究阻值约为 的待测电阻 在 范围内的伏安特性。
可用器材有：电压表V（量程为 ，内阻很大），电流表A（量程为 ，内阻为 ），电源E（电
动势约为 ，内阻不计），滑动变阻器R（最大阻值可选 或 ），定值电阻 （阻值可选 或
），开关S，导线若干。
（1）要求通过 的电流可在 范围内连续可调，在答题卡上将图（a）所示的器材符号连线，画出
实验电路的原理图________；
（2）实验时，图（a）中的R应选最大阻值为______（填“ ”或“ ”）的滑动变阻器， 应选
阻值为______（填“ ”或“ ”）的定值电阻；
（3）测量多组数据可得 的伏安特性曲线。若在某次测量中，电压表、电流表的示数分别如图（b）和图
（c）所示，则此时 两端的电压为______V，流过 的电流为_____ ，此组数据得到的 的阻值为
______ （保留3位有效数字）。
【答案】

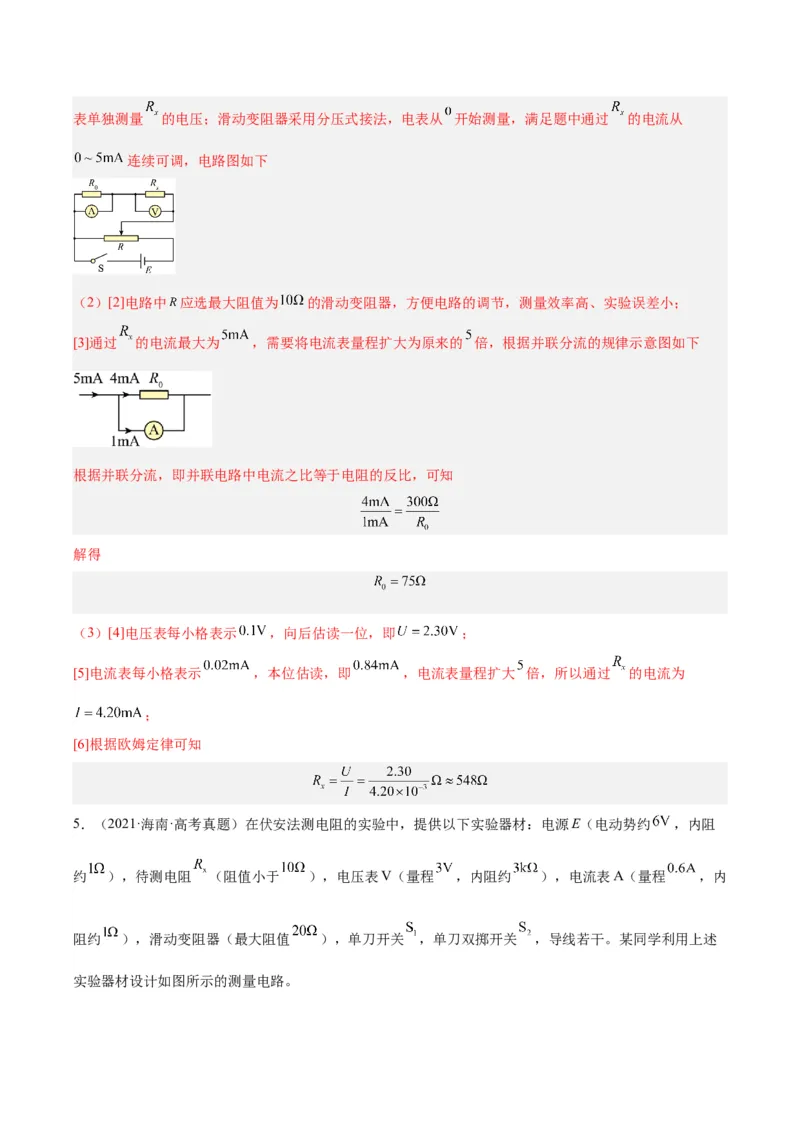

【详解】（1）[1]电流表内阻已知，电流表与 并联扩大电流表量程，进而准确测量通过 的电流，电压表单独测量 的电压；滑动变阻器采用分压式接法，电表从 开始测量，满足题中通过 的电流从
连续可调，电路图如下
（2）[2]电路中 应选最大阻值为 的滑动变阻器，方便电路的调节，测量效率高、实验误差小；
[3]通过 的电流最大为 ，需要将电流表量程扩大为原来的 倍，根据并联分流的规律示意图如下
根据并联分流，即并联电路中电流之比等于电阻的反比，可知
解得
（3）[4]电压表每小格表示 ，向后估读一位，即 ；
[5]电流表每小格表示 ，本位估读，即 ，电流表量程扩大 倍，所以通过 的电流为
；
[6]根据欧姆定律可知
5．（2021·海南·高考真题）在伏安法测电阻的实验中，提供以下实验器材：电源E（电动势约 ，内阻
约 ），待测电阻 （阻值小于 ），电压表V（量程 ，内阻约 ），电流表A（量程 ，内
阻约 ），滑动变阻器（最大阻值 ），单刀开关 ，单刀双掷开关 ，导线若干。某同学利用上述
实验器材设计如图所示的测量电路。回答下列问题：
（1）闭合开关 前，滑动变阻器的滑片P应滑到___________（填“a”或“b”）端；
（2）实验时，为使待测电阻的测量值更接近真实值，应将 拨向___________（填“c”或“d”）；在上述
操作正确的情况下，引起实验误差的主要原因是___________（填正确选项前的标号）；
A．电流表分压 B．电压表分流 C．电源内阻分压
（3）实验时，若已知电流表的内阻为 ，在此情况下，为使待测电阻的测量值更接近真实值，应将
拨向___________（填“c”或“d”）；读得电压表的示数为 ，电流表的示数为 ，则
___________ （结果保留两位有效数字）。
【答案】 B
【详解】（1）[1]滑动变阻器采用限流式接入电路，开关 闭合前，滑片 应滑到 端，使滑动变阻器接
入电路阻值最大，保护电路；
（2）[2]根据题意可知待测电阻的阻值 满足
所以电流表的分压比较明显，电流表应采用外接法，所以开关 应拨向 端；
[3]外接法的测量误差主要来源于电压表的分流，故选B；
（3）[4]若电流表内阻 ，则电流表的分压可以准确计算，所以电流表采用内接法，所以开关 应
拨向 端；
[5]电压表测量电流表和待测电阻的总电压 ，电流表分压为根据欧姆定律可知待测电阻阻值为

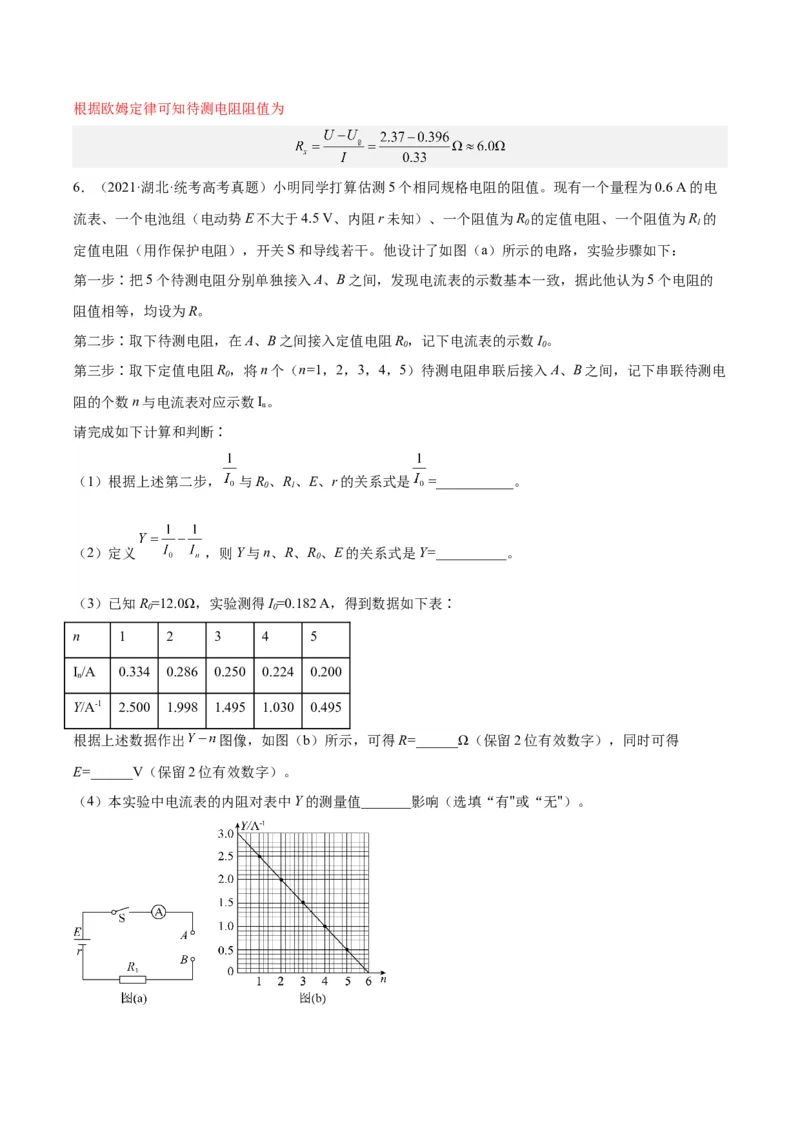

6．（2021·湖北·统考高考真题）小明同学打算估测5个相同规格电阻的阻值。现有一个量程为0.6 A的电
流表、一个电池组（电动势E不大于4.5 V、内阻r未知）、一个阻值为R 的定值电阻、一个阻值为R 的
0 1
定值电阻（用作保护电阻），开关S和导线若干。他设计了如图（a）所示的电路，实验步骤如下：
第一步∶把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的
阻值相等，均设为R。
第二步∶取下待测电阻，在A、B之间接入定值电阻R，记下电流表的示数I。
0 0
第三步∶取下定值电阻R，将n个（n=1，2，3，4，5）待测电阻串联后接入A、B之间，记下串联待测电
0
阻的个数n与电流表对应示数I。
n
请完成如下计算和判断∶
（1）根据上述第二步， 与R、R、E、r的关系式是 =___________。
0 1
（2）定义 ，则Y与n、R、R、E的关系式是Y=__________。
0
（3）已知R=12.0Ω，实验测得I=0.182 A，得到数据如下表∶
0 0
n 1 2 3 4 5
I/A 0.334 0.286 0.250 0.224 0.200
n
Y/A-1 2.500 1.998 1.495 1.030 0.495
根据上述数据作出 图像，如图（b）所示，可得R=______Ω（保留2位有效数字），同时可得
E=______V（保留2位有效数字）。

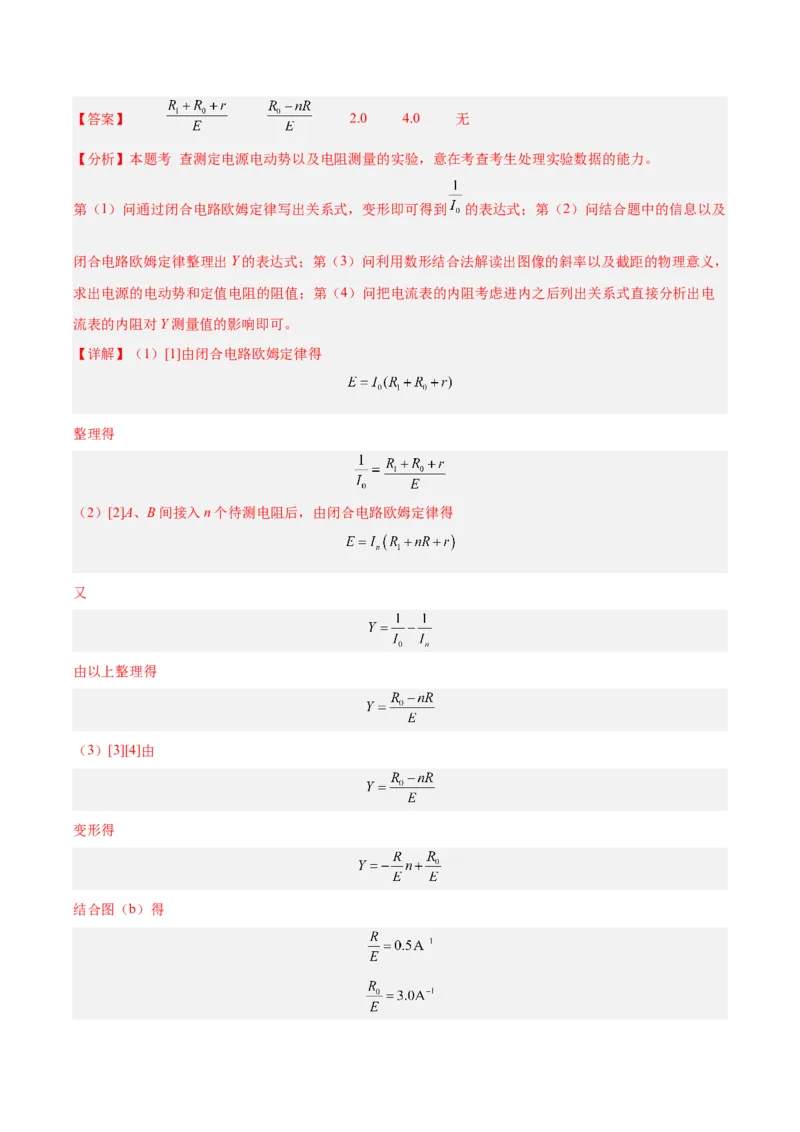

（4）本实验中电流表的内阻对表中Y的测量值_______影响（选填“有"或“无"）。【答案】 2.0 4.0 无
【分析】本题考 查测定电源电动势以及电阻测量的实验，意在考查考生处理实验数据的能力。
第（1）问通过闭合电路欧姆定律写出关系式，变形即可得到 的表达式；第（2）问结合题中的信息以及
闭合电路欧姆定律整理出Y的表达式；第（3）问利用数形结合法解读出图像的斜率以及截距的物理意义，
求出电源的电动势和定值电阻的阻值；第（4）问把电流表的内阻考虑进内之后列出关系式直接分析出电
流表的内阻对Y测量值的影响即可。
【详解】（1）[1]由闭合电路欧姆定律得
整理得
（2）[2]A、B间接入n个待测电阻后，由闭合电路欧姆定律得
又
由以上整理得
（3）[3][4]由
变形得
结合图（b）得又
解得
（4）[5]如果考虑电流表的内阻，则有
整理得
显然电流表的内阻对Y的测量值没有影响。

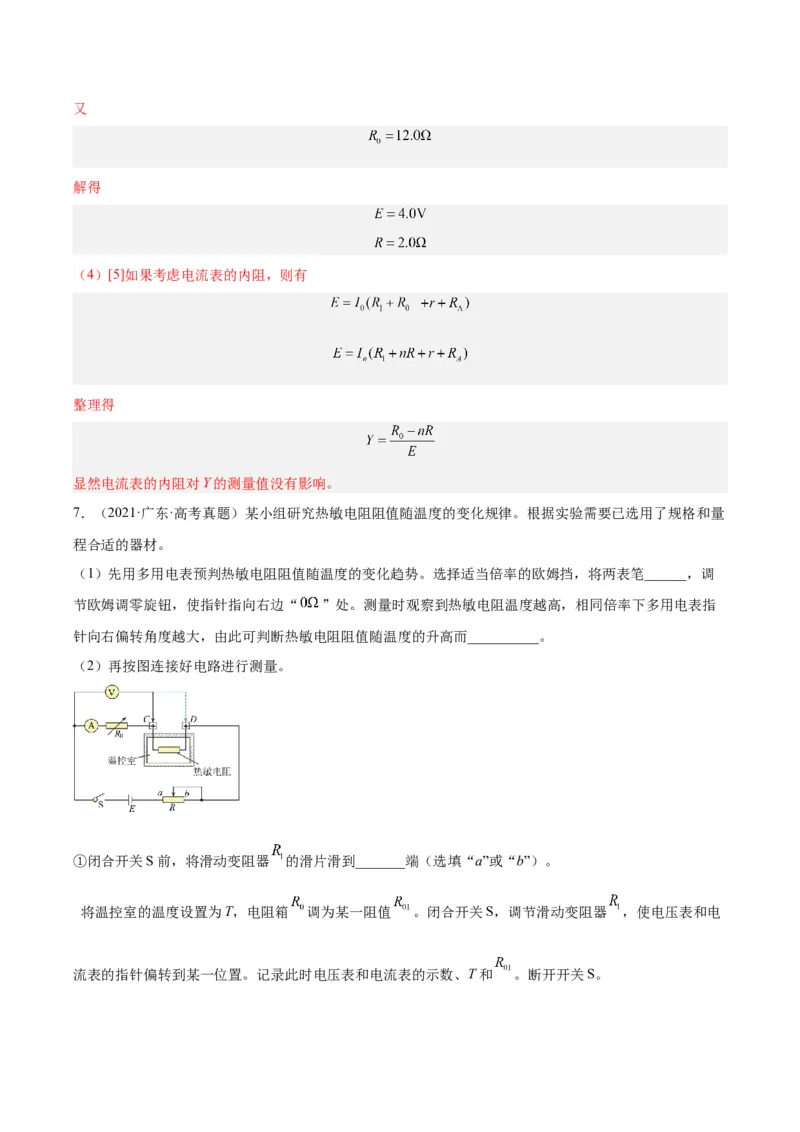

7．（2021·广东·高考真题）某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格和量
程合适的器材。
（1）先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡，将两表笔______，调
节欧姆调零旋钮，使指针指向右边“ ”处。测量时观察到热敏电阻温度越高，相同倍率下多用电表指
针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而__________。
（2）再按图连接好电路进行测量。
①闭合开关S前，将滑动变阻器 的滑片滑到_______端（选填“a”或“b”）。
将温控室的温度设置为T，电阻箱 调为某一阻值 。闭合开关S，调节滑动变阻器 ，使电压表和电
流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T和 。断开开关S。再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S。反复调节 和 ，使电压表和电流表的
示数与上述记录的示数相同。记录此时电阻箱的阻值 。断开开关S。
②实验中记录的阻值 _____ （选填“大于”、“小于”或“等于”）。此时热敏电阻阻值 _____。
【答案】 短接 减小 b 大于
【详解】（1）[1][2]选择倍率适当的欧姆挡，将两表笔短接；欧姆表指针向右偏转角度越大，则阻值越小，
可判断热敏电阻的阻值随温度升高而减小。
（2）①[3]闭合开关S前，应将滑动变阻器R 的阻值调到最大，即将滑片滑到b端；
1
②[4][5]因两次电压表和电流表的示数相同，因为
即
可知R 大于R 。
01 02
8．（2020·全国·统考高考真题）某同学用伏安法测量一阻值为几十欧姆的电阻R ，所用电压表的内阻为1
x
kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两
点之间，另一种是跨接在O、Q两点之间。测量得到如图（b）所示的两条U–I图线，其中U与I分别为电
压表和电流表的示数。
回答下列问题：
（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量

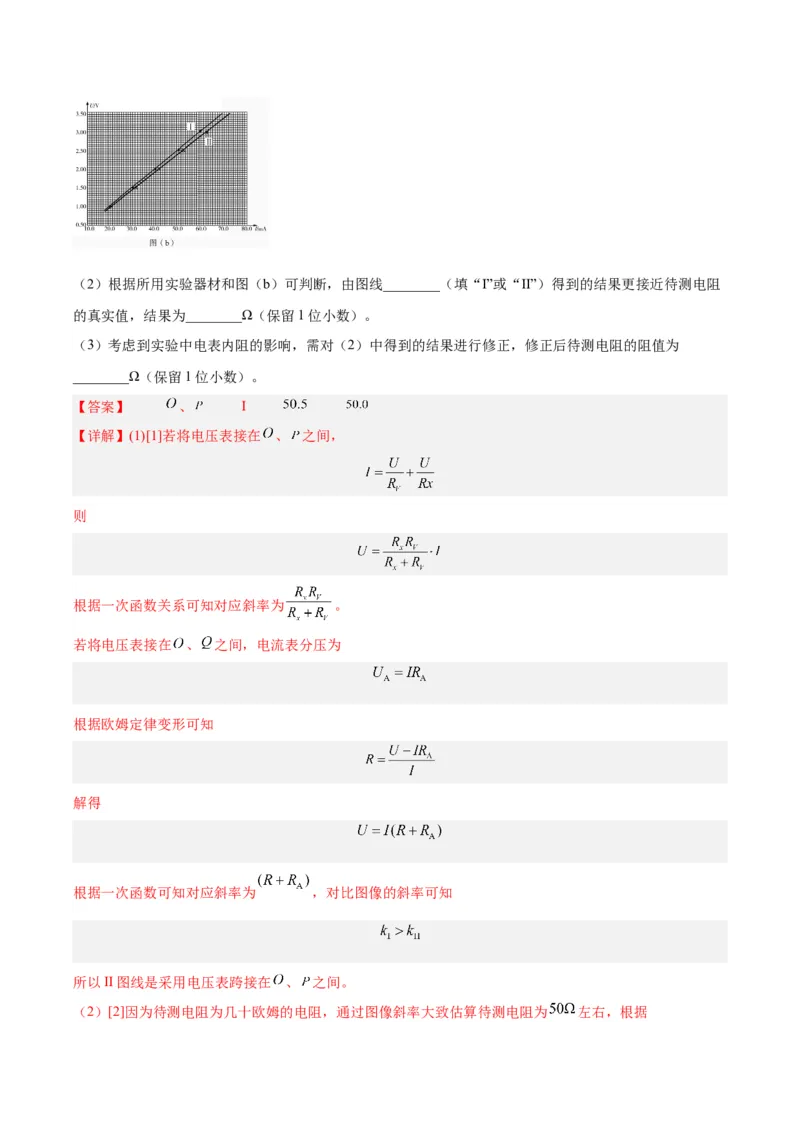

得到的。（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻
的真实值，结果为________Ω（保留1位小数）。
（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为
________Ω（保留1位小数）。
【答案】 、 I
【详解】(1)[1]若将电压表接在 、 之间，
则
根据一次函数关系可知对应斜率为 。
若将电压表接在 、 之间，电流表分压为
根据欧姆定律变形可知
解得
根据一次函数可知对应斜率为 ，对比图像的斜率可知
所以II图线是采用电压表跨接在 、 之间。
（2）[2]因为待测电阻为几十欧姆的电阻，通过图像斜率大致估算待测电阻为 左右，根据说明电流表的分压较小，电压表的分流较大，所以电压表应跨接在 、 之间，所以选择图线I得到的结
果较为准确。
[3]根据图像可知
[4]考虑电流表内阻，则修正后的电阻为

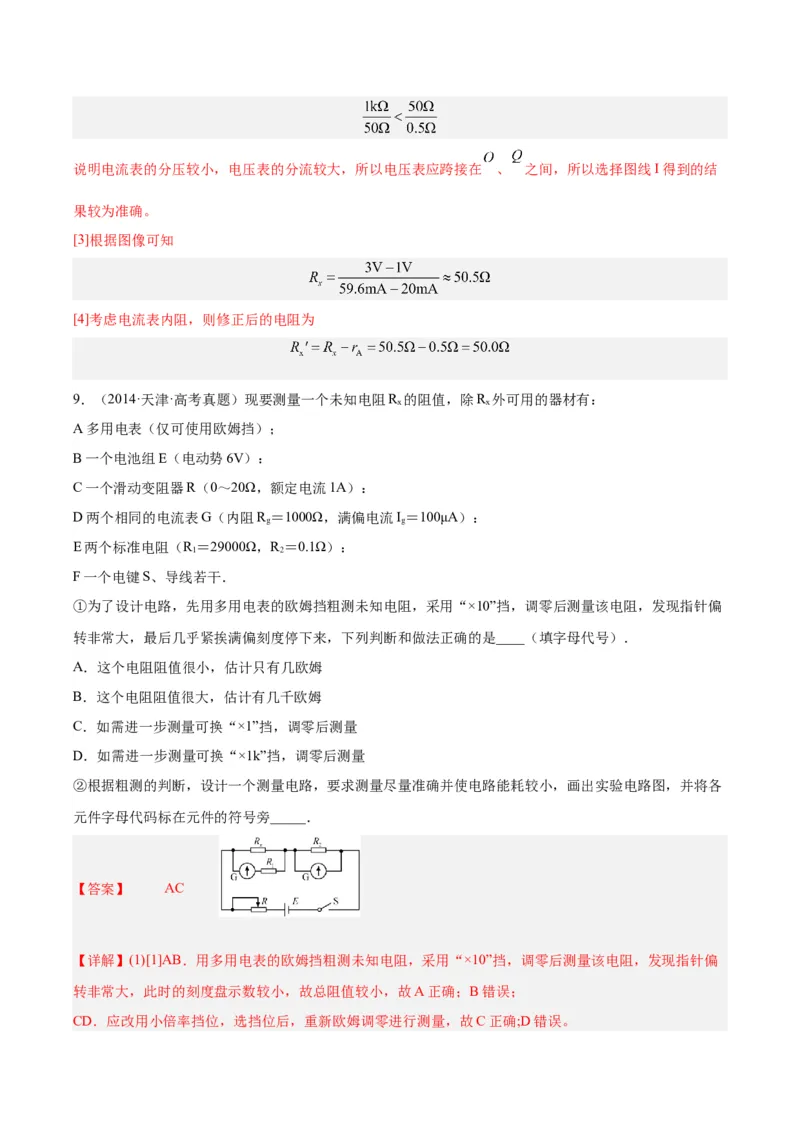

9．（2014·天津·高考真题）现要测量一个未知电阻R 的阻值，除R 外可用的器材有：
x x
A多用电表（仅可使用欧姆挡）；
B一个电池组E（电动势6V）：
C一个滑动变阻器R（0～20Ω，额定电流1A）：
D两个相同的电流表G（内阻R ＝1000Ω，满偏电流I＝100μA）：
g g
E两个标准电阻（R ＝29000Ω，R ＝0.1Ω）：
1 2
F一个电键S、导线若干．
①为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏
转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是____（填字母代号）．
A．这个电阻阻值很小，估计只有几欧姆
B．这个电阻阻值很大，估计有几千欧姆
C．如需进一步测量可换“×1”挡，调零后测量
D．如需进一步测量可换“×1k”挡，调零后测量
②根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各
元件字母代码标在元件的符号旁_____．
【答案】 AC
【详解】(1)[1]AB．用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏
转非常大，此时的刻度盘示数较小，故总阻值较小，故A正确；B错误；
CD．应改用小倍率挡位，选挡位后，重新欧姆调零进行测量，故C正确;D错误。故选AC。
(2)[2]利用提供的器材R 和G改装成电流表，用R 和G改装成电压表；要求电路能耗较小，结合电阻较小
2 1
特点，故采用限流接法，电路如图
10．（2019·浙江·高考真题）为了比较精确地测定阻值未知的定值电阻R ，小明设计了如图所示的电路．
x
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现
电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），
按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）R 的真实值．
x
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线．你认为正确的是_____（选填“ ”或
“ ”），并由图线求出电阻R =________Ω．（保留两位有效数字）
x
【答案】 a点； 小于； ②； 7.5；
【详解】（1）电压表示数变化较大，说明电流表分压较大，而电流表示数基本不变，说明电压表分流较
小，可以忽略，故采用电流表外接法，即c接a点；电压表测量的电压为准确值，但电流表测量的电流为
电阻和电压表电流表之和，即电流测量值偏大，根据 可得电阻测量值偏小；
（2）因为电压表测量的是被测电阻两端电压，所以当其两端电压为零时，电流也为零，故图线②正确；图像的斜率表示电阻，故 ；

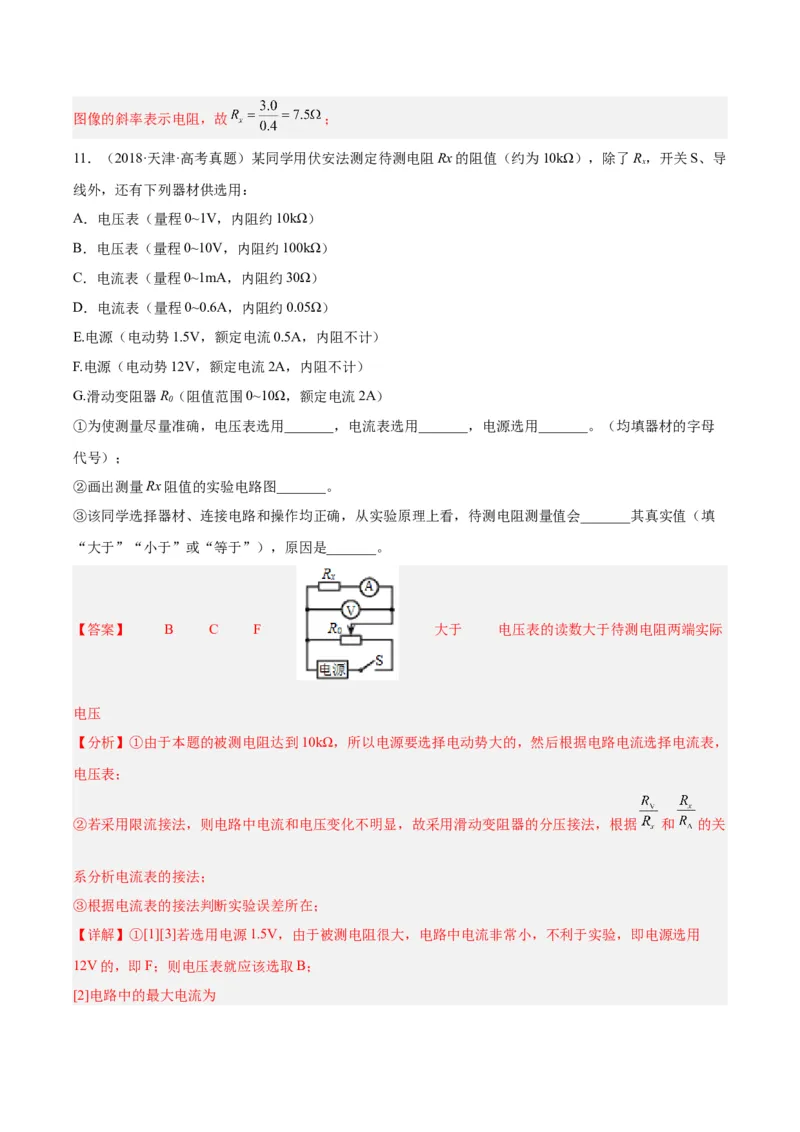

11．（2018·天津·高考真题）某同学用伏安法测定待测电阻Rx的阻值（约为10kΩ），除了R，开关S、导
x
线外，还有下列器材供选用：
A．电压表（量程0~1V，内阻约10kΩ）
B．电压表（量程0~10V，内阻约100kΩ）
C．电流表（量程0~1mA，内阻约30Ω）
D．电流表（量程0~0.6A，内阻约0.05Ω）
E.电源（电动势1.5V，额定电流0.5A，内阻不计）
F.电源（电动势12V，额定电流2A，内阻不计）
G.滑动变阻器R（阻值范围0~10Ω，额定电流2A）
0
①为使测量尽量准确，电压表选用_______，电流表选用_______，电源选用_______。（均填器材的字母
代号）；
②画出测量Rx阻值的实验电路图_______。
③该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会_______其真实值（填
“大于”“小于”或“等于”），原因是_______。
【答案】 B C F 大于 电压表的读数大于待测电阻两端实际
电压
【分析】①由于本题的被测电阻达到10kΩ，所以电源要选择电动势大的，然后根据电路电流选择电流表，
电压表；
②若采用限流接法，则电路中电流和电压变化不明显，故采用滑动变阻器的分压接法，根据 和 的关
系分析电流表的接法；
③根据电流表的接法判断实验误差所在；
【详解】①[1][3]若选用电源1.5V，由于被测电阻很大，电路中电流非常小，不利于实验，即电源选用
12V的，即F；则电压表就应该选取B；

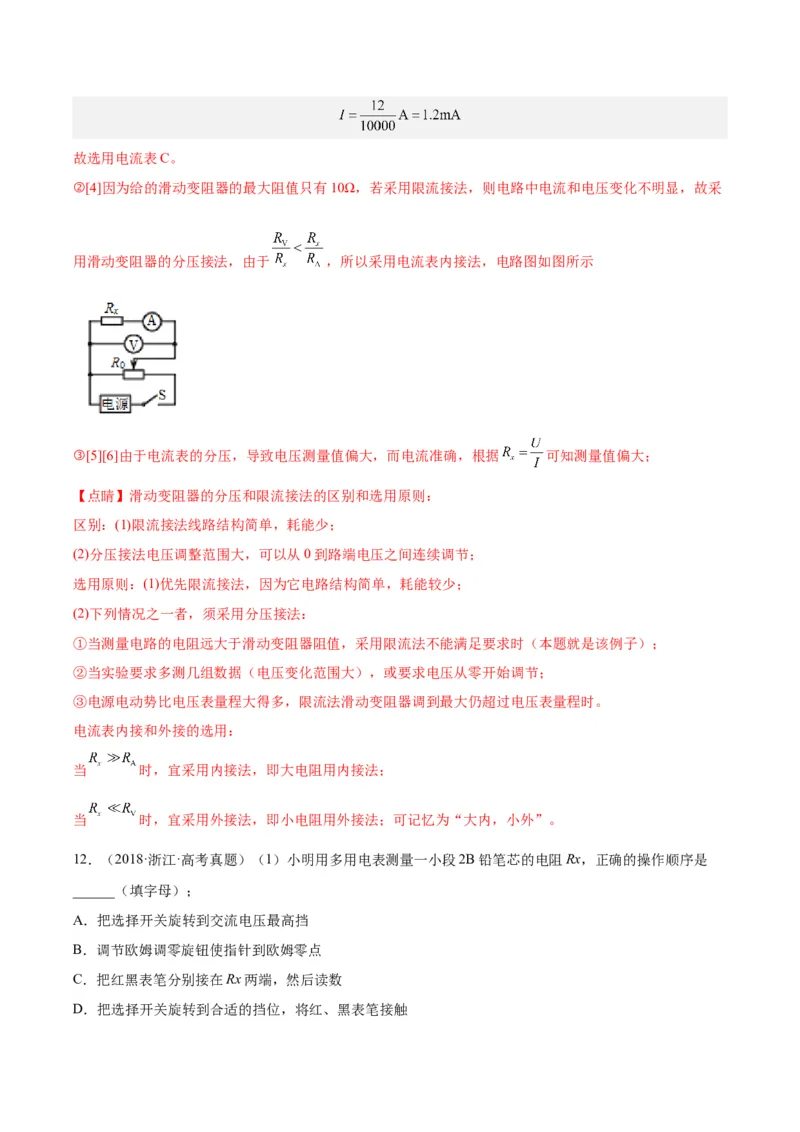

[2]电路中的最大电流为故选用电流表C。
②[4]因为给的滑动变阻器的最大阻值只有10Ω，若采用限流接法，则电路中电流和电压变化不明显，故采
用滑动变阻器的分压接法，由于 ，所以采用电流表内接法，电路图如图所示
③[5][6]由于电流表的分压，导致电压测量值偏大，而电流准确，根据 可知测量值偏大；
【点睛】滑动变阻器的分压和限流接法的区别和选用原则：
区别：(1)限流接法线路结构简单，耗能少；
(2)分压接法电压调整范围大，可以从0到路端电压之间连续调节；
选用原则：(1)优先限流接法，因为它电路结构简单，耗能较少；
(2)下列情况之一者，须采用分压接法：
①当测量电路的电阻远大于滑动变阻器阻值，采用限流法不能满足要求时（本题就是该例子）；
②当实验要求多测几组数据（电压变化范围大），或要求电压从零开始调节；
③电源电动势比电压表量程大得多，限流法滑动变阻器调到最大仍超过电压表量程时。
电流表内接和外接的选用：
当 时，宜采用内接法，即大电阻用内接法；
当 时，宜采用外接法，即小电阻用外接法；可记忆为“大内，小外”。
12．（2018·浙江·高考真题）（1）小明用多用电表测量一小段2B铅笔芯的电阻Rx，正确的操作顺序是
______（填字母）；
A．把选择开关旋转到交流电压最高挡
B．调节欧姆调零旋钮使指针到欧姆零点
C．把红黑表笔分别接在Rx两端，然后读数

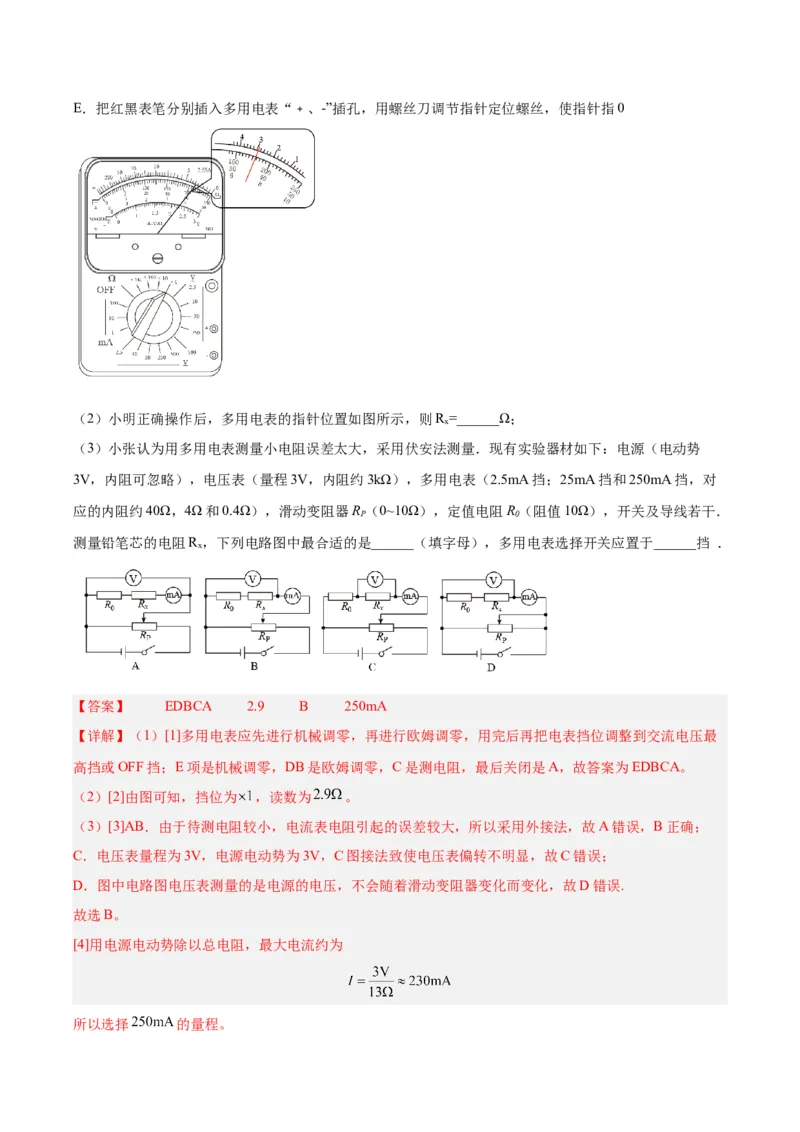

D．把选择开关旋转到合适的挡位，将红、黑表笔接触E．把红黑表笔分别插入多用电表“﹢、-”插孔，用螺丝刀调节指针定位螺丝，使指针指0
（2）小明正确操作后，多用电表的指针位置如图所示，则R =______Ω；
x
（3）小张认为用多用电表测量小电阻误差太大，采用伏安法测量．现有实验器材如下：电源（电动势
3V，内阻可忽略），电压表（量程3V，内阻约3kΩ），多用电表（2.5mA挡；25mA挡和250mA挡，对
应的内阻约40Ω，4Ω和0.4Ω），滑动变阻器R （0~10Ω），定值电阻R（阻值10Ω），开关及导线若干．
P 0
测量铅笔芯的电阻R ，下列电路图中最合适的是______（填字母），多用电表选择开关应置于______挡 ．
x
【答案】 EDBCA 2.9 B 250mA
【详解】（1）[1]多用电表应先进行机械调零，再进行欧姆调零，用完后再把电表挡位调整到交流电压最
高挡或OFF挡；E项是机械调零，DB是欧姆调零，C是测电阻，最后关闭是A，故答案为EDBCA。
（2）[2]由图可知，挡位为 ，读数为 。
（3）[3]AB．由于待测电阻较小，电流表电阻引起的误差较大，所以采用外接法，故A错误，B正确；
C．电压表量程为3V，电源电动势为3V，C图接法致使电压表偏转不明显，故C错误；
D．图中电路图电压表测量的是电源的电压，不会随着滑动变阻器变化而变化，故D错误.
故选B。
[4]用电源电动势除以总电阻，最大电流约为

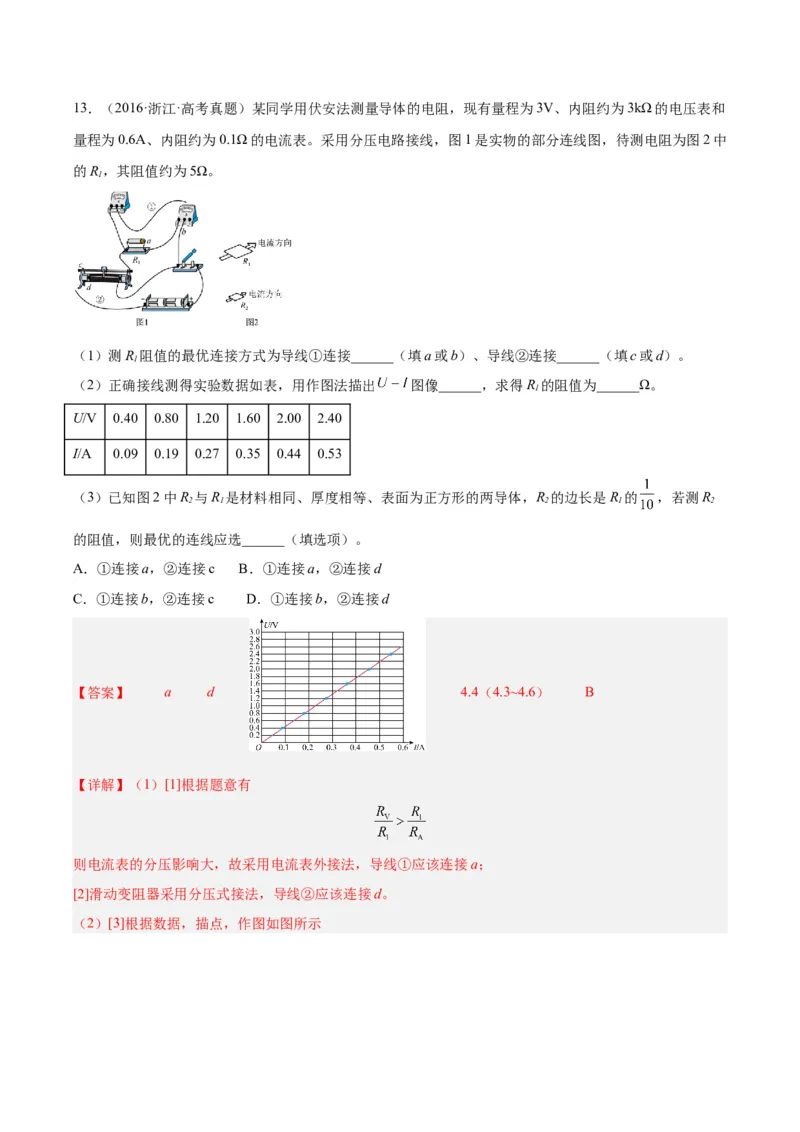

所以选择 的量程。13．（2016·浙江·高考真题）某同学用伏安法测量导体的电阻，现有量程为3V、内阻约为3kΩ的电压表和
量程为0.6A、内阻约为0.1Ω的电流表。采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中
的R，其阻值约为5Ω。
1
（1）测R 阻值的最优连接方式为导线①连接______（填a或b）、导线②连接______（填c或d）。
1
（2）正确接线测得实验数据如表，用作图法描出 图像______，求得R 的阻值为______Ω。
1
U/V 0.40 0.80 1.20 1.60 2.00 2.40
I/A 0.09 0.19 0.27 0.35 0.44 0.53
（3）已知图2中R 与R 是材料相同、厚度相等、表面为正方形的两导体，R 的边长是R 的 ，若测R
2 1 2 1 2
的阻值，则最优的连线应选______（填选项）。
A．①连接a，②连接c B．①连接a，②连接d
C．①连接b，②连接c D．①连接b，②连接d
【答案】 a d 4.4（4.3~4.6） B
【详解】（1）[1]根据题意有
则电流表的分压影响大，故采用电流表外接法，导线①应该连接a；
[2]滑动变阻器采用分压式接法，导线②应该连接d。

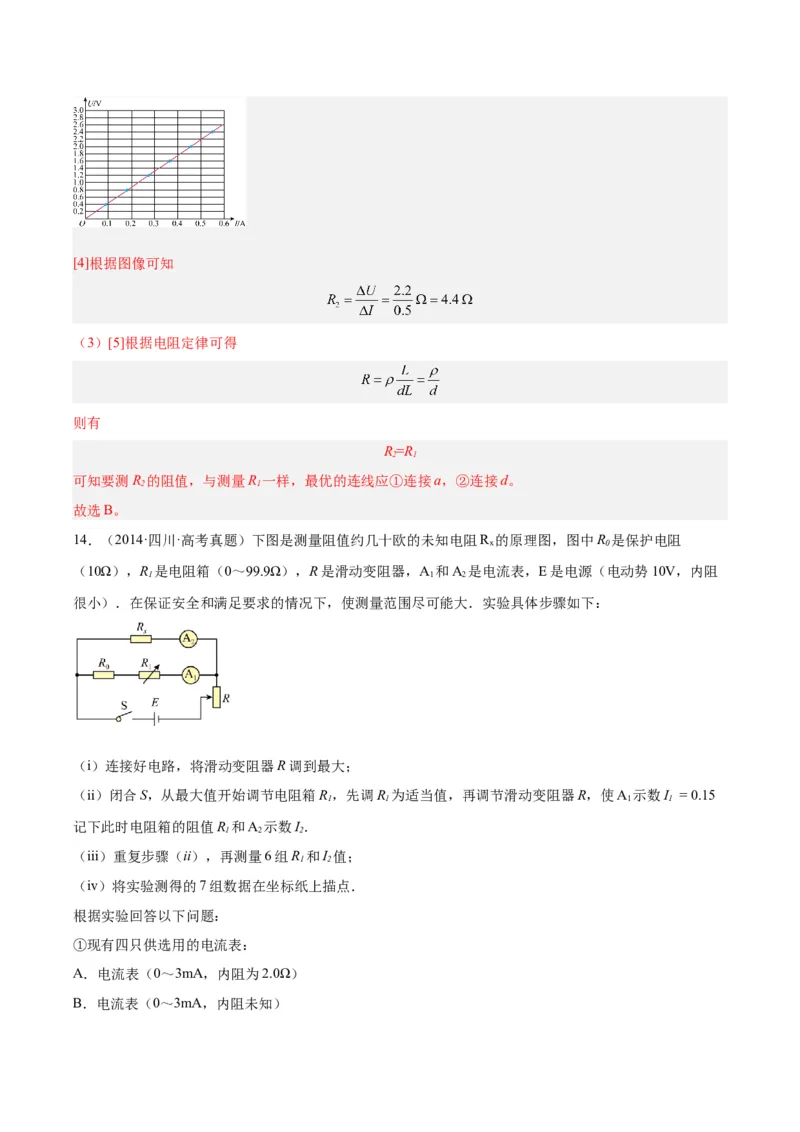

（2）[3]根据数据，描点，作图如图所示[4]根据图像可知
（3）[5]根据电阻定律可得
则有
R=R
2 1
可知要测R 的阻值，与测量R 一样，最优的连线应①连接a，②连接d。
2 1
故选B。
14．（2014·四川·高考真题）下图是测量阻值约几十欧的未知电阻R 的原理图，图中R 是保护电阻
x 0
（10Ω），R 是电阻箱（0～99.9Ω），R是滑动变阻器，A 和A 是电流表，E是电源（电动势10V，内阻
1 1 2
很小）．在保证安全和满足要求的情况下，使测量范围尽可能大．实验具体步骤如下：
（i）连接好电路，将滑动变阻器R调到最大；
（ii）闭合S，从最大值开始调节电阻箱R，先调R 为适当值，再调节滑动变阻器R，使A 示数I = 0.15
1 1 1 1
记下此时电阻箱的阻值R 和A 示数I．
1 2 2
（iii）重复步骤（ii），再测量6组R 和I 值；
1 2
（iv）将实验测得的7组数据在坐标纸上描点．
根据实验回答以下问题：
①现有四只供选用的电流表：
A．电流表（0～3mA，内阻为2.0Ω）
B．电流表（0～3mA，内阻未知）C．电流表（0～0.3A，内阻为5.0Ω）
D．电流表（0～0.3A，内阻未知）
A 应选用_______，A 应选用________．
1 2
②测得一组R 和I 值后，调整电阻箱R，使其阻值变小，要使A 示数I = 0.15A，应让滑动变阻器R接入
1 2 1 1 1
电路的阻值________（选填“不变”、“变大”或“变小”）．
③在坐标纸上画出R 与I 的关系图．____________
1 2
④根据以上实验得出R = _________Ω．
x
【答案】 D C 变大 31.3
【详解】①[1][2]由于R 的电阻为几十欧姆，， R 是（0-99．9Ω）故通过A、A 的电流相差不多，而与
x 1 1 2
R 串联的电流表阻值需要已知，故A 选择电流表C，A 选择电流表D；
x 2 1
②[3]电阻箱R 减小，则外电路总电阻减小，总电流变大，故滑动变阻器处分压升高，测电阻部分电压减小，
1
为使I 不变需要增大R 电阻；
1 1
③[4]关系图象如图
④[5] 根据欧姆定律，则有
（R+R+R ）I=I（R +R ）；
1 0 A1 1 2 X A2
整理可得R= R﹣R ；
1 - 0 A1
而R 与I 的图象的斜率为
1 2
k 241.7Ω；
则有
R =kI ﹣R =241.7×0.15﹣5=31.3Ω；
X A1 A2
