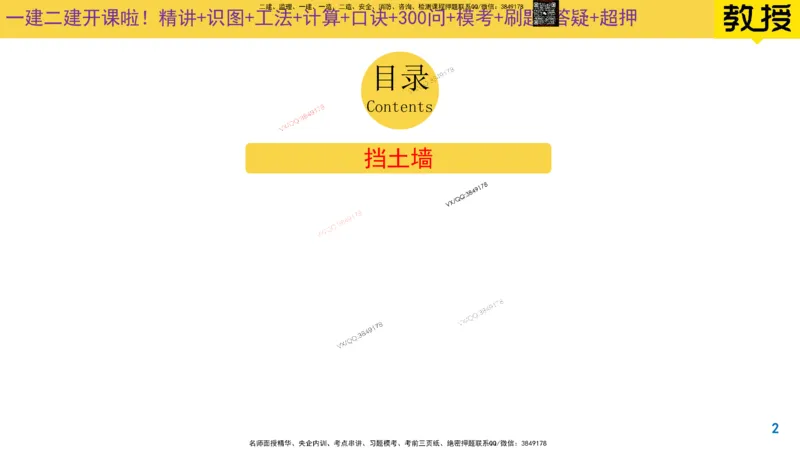

目录
Contents
挡土墙

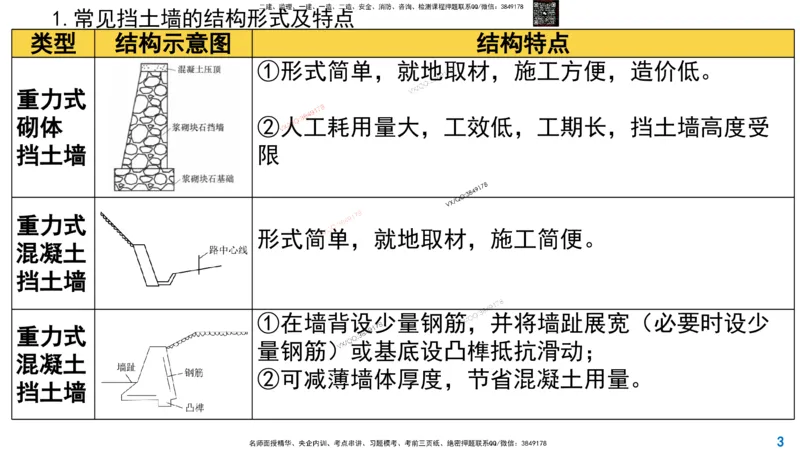

21.常见挡土墙的结构形式及特点
类型 结构示意图 结构特点
①形式简单，就地取材，施工方便，造价低。
重力式
砌体 ②人工耗用量大，工效低，工期长，挡土墙高度受
挡土墙 限
重力式
形式简单，就地取材，施工简便。
混凝土
挡土墙
①在墙背设少量钢筋，并将墙趾展宽（必要时设少
重力式
量钢筋）或基底设凸榫抵抗滑动；
混凝土
②可减薄墙体厚度，节省混凝土用量。
挡土墙

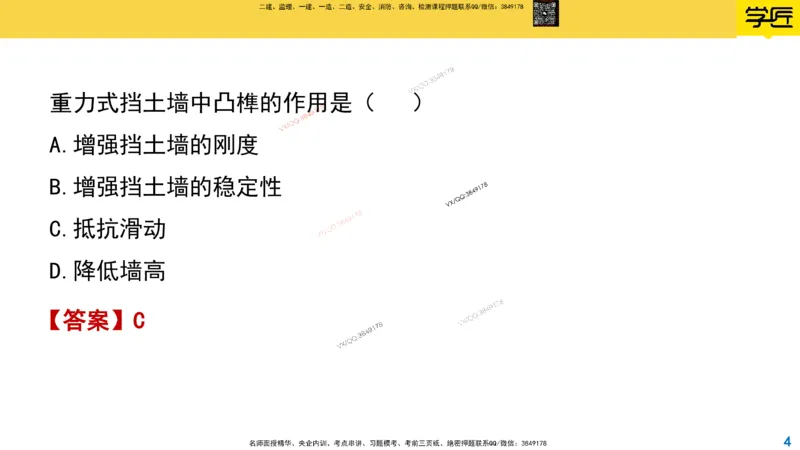

3重力式挡土墙中凸榫的作用是（ ）
A.增强挡土墙的刚度
B.增强挡土墙的稳定性
C.抵抗滑动
D.降低墙高
【答案】C

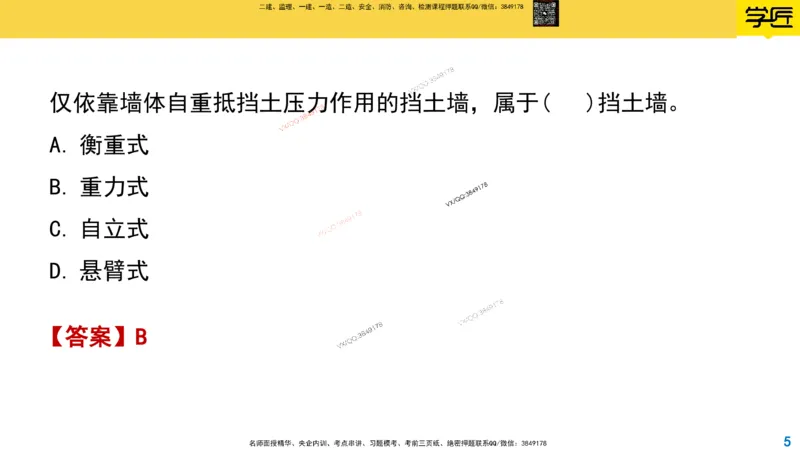

4仅依靠墙体自重抵挡土压力作用的挡土墙，属于( )挡土墙。
A. 衡重式
B. 重力式
C. 自立式
D. 悬臂式
【答案】B
5类型 结构示意图 结构特点
①上墙利用衡重台上填土的下压作用和全墙重心
后移增加墙体稳定；
衡重式
②墙胸坡，下墙倾斜，可降低墙高，减少基础开
挖。

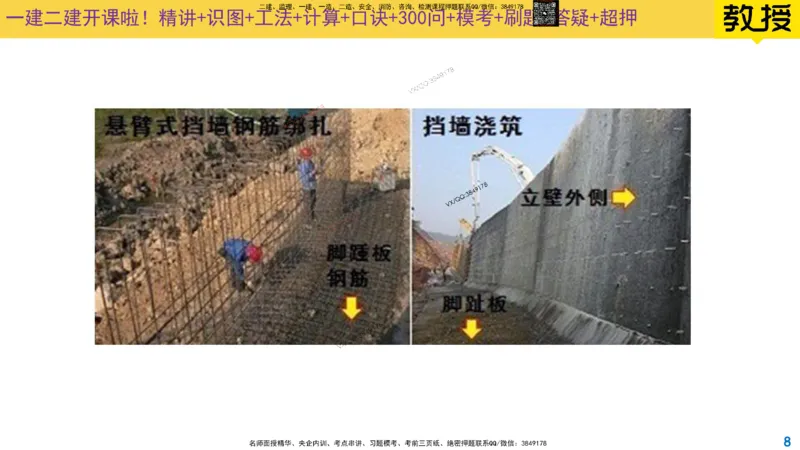

①由立壁、墙趾板、墙踵板三部分组成；
钢筋
混凝土 ②墙高时，立壁下部弯矩大，配筋多，不经济。
悬臂式
①比悬臂式受力条件好，在高墙时较悬臂式经济。
钢筋混凝
土扶壁式
6一建二建开课啦！精讲+识图+工法+计算+口诀+300问+模考+刷题+答疑+超押
7一建二建开课啦！精讲+识图+工法+计算+口诀+300问+模考+刷题+答疑+超押
8一建二建开课啦！精讲+识图+工法+计算+口诀+300问+模考+刷题+答疑+超押
9一建二建开课啦！精讲+识图+工法+计算+口诀+300问+模考+刷题+答疑+超押

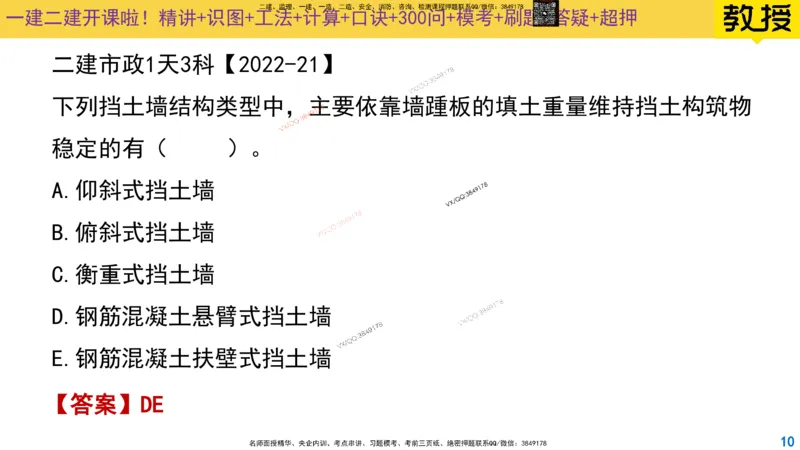

二建市政1天3科【2022-21】
下列挡土墙结构类型中，主要依靠墙踵板的填土重量维持挡土构筑物
稳定的有（ ）。
A.仰斜式挡土墙
B.俯斜式挡土墙
C.衡重式挡土墙
D.钢筋混凝土悬臂式挡土墙
E.钢筋混凝土扶壁式挡土墙
【答案】DE

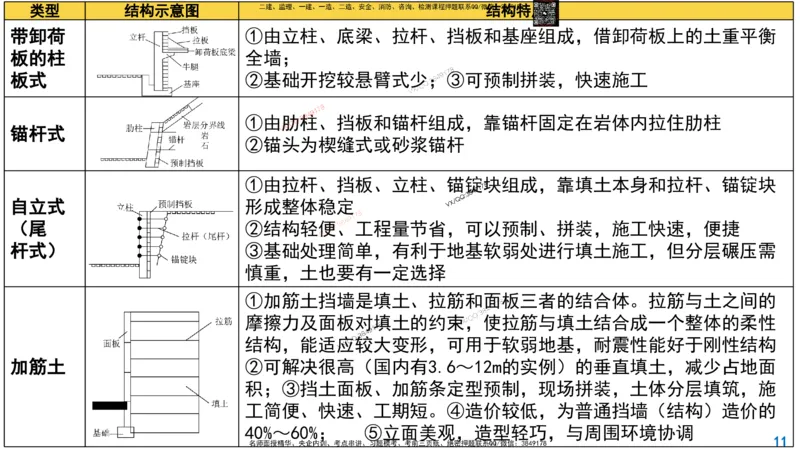

10类型 结构示意图 结构特点
带卸荷 ①由立柱、底梁、拉杆、挡板和基座组成，借卸荷板上的土重平衡
板的柱 全墙；
板式 ②基础开挖较悬臂式少；③可预制拼装，快速施工

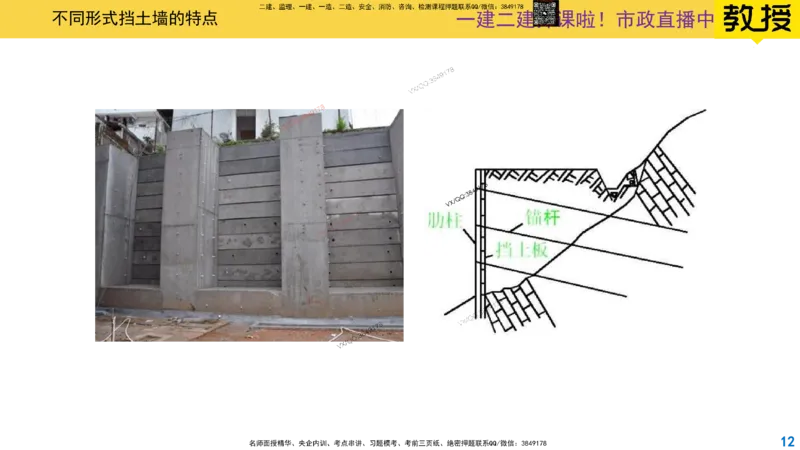

①由肋柱、挡板和锚杆组成，靠锚杆固定在岩体内拉住肋柱
锚杆式
②锚头为楔缝式或砂浆锚杆
①由拉杆、挡板、立柱、锚锭块组成，靠填土本身和拉杆、锚锭块
自立式 形成整体稳定
（尾 ②结构轻便、工程量节省，可以预制、拼装，施工快速，便捷
杆式） ③基础处理简单，有利于地基软弱处进行填土施工，但分层碾压需
慎重，土也要有一定选择

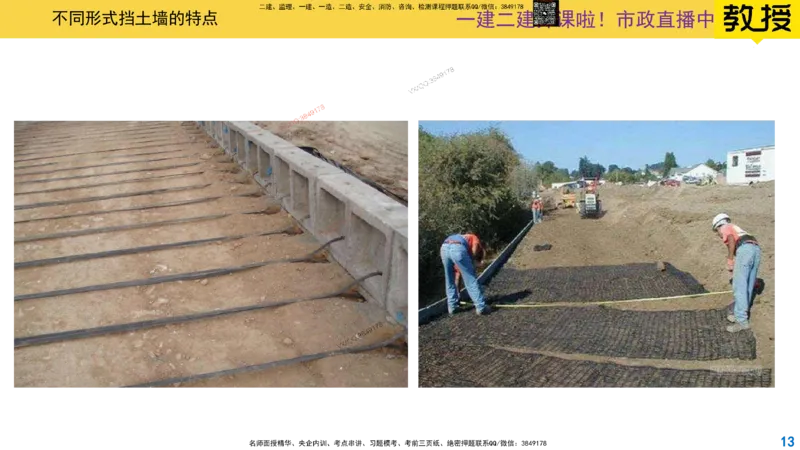

①加筋土挡墙是填土、拉筋和面板三者的结合体。拉筋与土之间的
摩擦力及面板对填土的约束，使拉筋与填土结合成一个整体的柔性
结构，能适应较大变形，可用于软弱地基，耐震性能好于刚性结构
加筋土 ②可解决很高（国内有3.6～12m的实例）的垂直填土，减少占地面
积；③挡土面板、加筋条定型预制，现场拼装，土体分层填筑，施
工简便、快速、工期短。④造价较低，为普通挡墙（结构）造价的
40%～60%； ⑤立面美观，造型轻巧，与周围环境协调
11不同形式挡土墙的特点 一建二建开课啦！市政直播中
12不同形式挡土墙的特点 一建二建开课啦！市政直播中
13不同形式挡土墙的特点——练习题 一建二建开课啦！市政直播中
一建市政【2021-11】
利用立柱、挡板挡土，依靠填土本身、拉杆及固定在可靠地基上的锚
锭块维持整体稳定的挡土建筑物是（ ）。
A 扶壁式挡土墙
B 带卸荷板的柱板式挡土墙
C 锚杆式挡土墙
D 自立式挡土墙
【答案】D
【解析】自立式挡土墙是利用板桩挡土，依靠填土本身、拉杆及固定
在可靠地基上的锚锭块维持整体稳定的挡土建筑物
14沥青混合料面层施工技术——练习题 一建二建开课啦！市政直播中
一建市政11月【2022-22】
主要依靠底板上的填土重量维持挡土构筑物稳定的挡土墙有（ ）。
A.重力式挡土墙 B.悬臂式挡土墙
C.扶壁式挡土墙 D.锚杆式挡土墙 E.加筋土挡土墙
【文昊老师】B，C
【解析】悬臂式和扶壁式挡土墙依底板上的填土重量维持挡土构筑物
的稳定
15【识图案例】
图2-2所示挡土墙属于哪种结构形式（类型）？写出图2-2中构造A的名称。
重力式挡土墙，反滤层

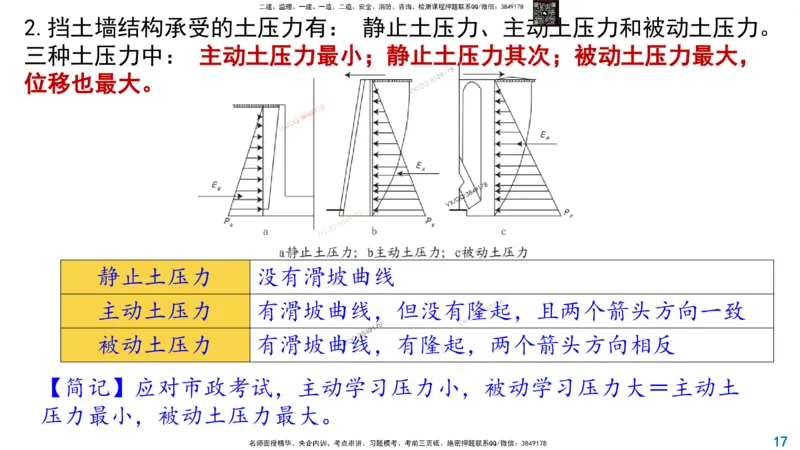

162.挡土墙结构承受的土压力有： 静止土压力、主动土压力和被动土压力。
三种土压力中： 主动土压力最小；静止土压力其次；被动土压力最大，
位移也最大。
静止土压力 没有滑坡曲线
主动土压力 有滑坡曲线，但没有隆起，且两个箭头方向一致
被动土压力 有滑坡曲线，有隆起，两个箭头方向相反
【简记】应对市政考试，主动学习压力小，被动学习压力大＝主动土
压力最小，被动土压力最大。

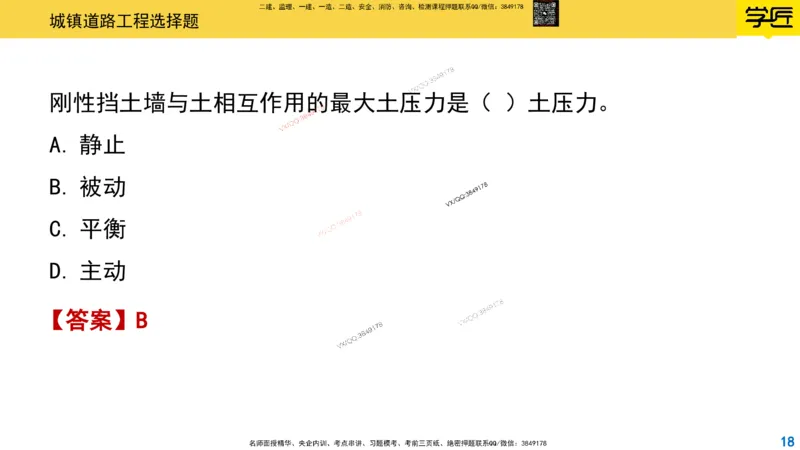

17城镇道路工程选择题
刚性挡土墙与土相互作用的最大土压力是（ ）土压力。
A. 静止
B. 被动
C. 平衡
D. 主动
【答案】B
183.挡土墙施工一般要求：
基础地基承载力必须符合设计要求，并经检测验收合格后方可进行后
续工序施工。施工中应按设计规定施作挡土墙的排水系统、泄水孔、
反滤层和结构变形缝。 【黄金口诀】排泄变绿
挡土墙投入使用时，应进行墙体变形观测，确认合格要求。
19一建二建开课啦！精讲+识图+工法+计算+口诀+300问+模考+刷题+答疑+超押
20【识图案例】某公司承建一项城市道路改建工程，填方路基两侧采用
装配式钢筋混凝土挡土墙，挡土墙基础采用现浇C30钢筋混凝土，并通
过预埋件、钢筋与预制墙面板连接，基础下设二灰稳定碎石垫层。预
制墙面板每块宽1.98m，高2m-6m，每隔4m在板缝间设置一道泄水孔。
1.写出图中挡土墙的类型以及
A的名称和作用。
1.答：钢筋混凝土扶壁式
构造A：反滤层（或反滤包）
作用：过滤泥沙(或防止土流失)，
防止堵塞泄水孔；防止挡土墙背后土体流失，确保挡土墙稳定。
21一建二建开课啦！精讲+识图+工法+计算+口诀+300问+模考+刷题+答疑+超押

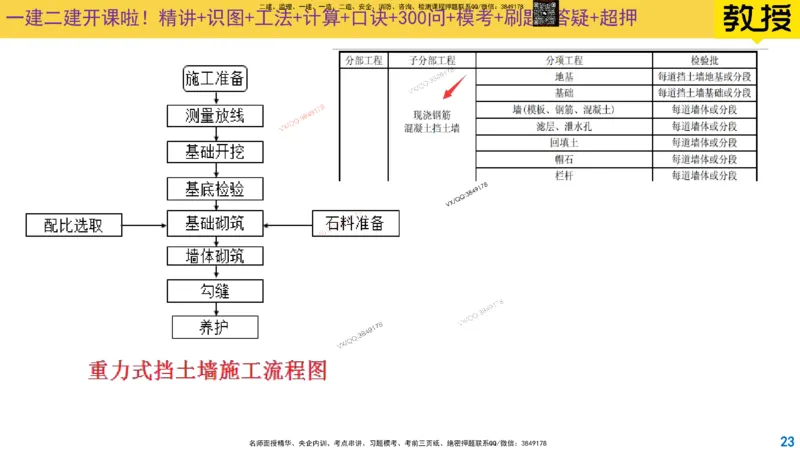

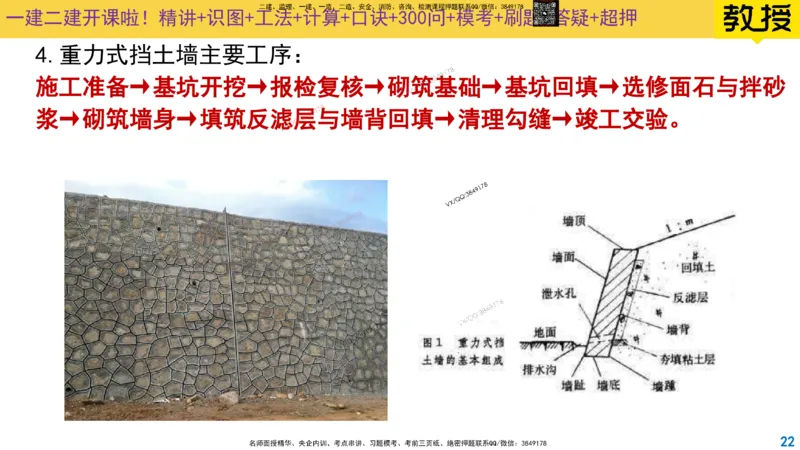

4.重力式挡土墙主要工序：
施工准备→基坑开挖→报检复核→砌筑基础→基坑回填→选修面石与拌砂
浆→砌筑墙身→填筑反滤层与墙背回填→清理勾缝→竣工交验。
22一建二建开课啦！精讲+识图+工法+计算+口诀+300问+模考+刷题+答疑+超押
23市政案例识图专题 一建二建开课啦！市政直播中

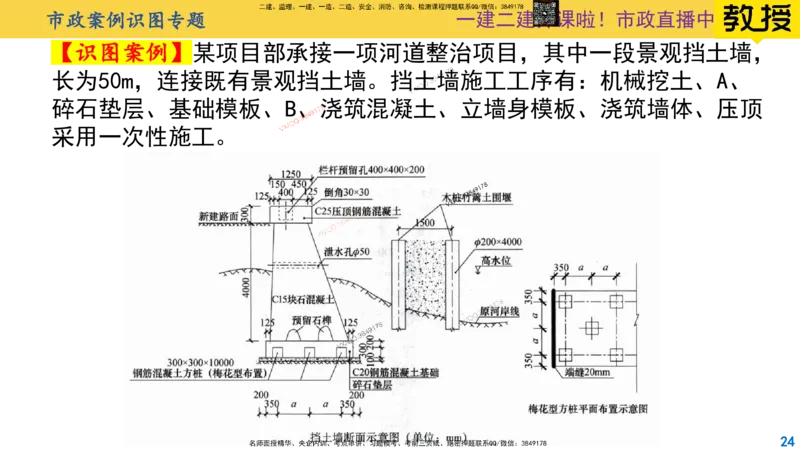

【识图案例】某项目部承接一项河道整治项目，其中一段景观挡土墙，
长为50m，连接既有景观挡土墙。挡土墙施工工序有：机械挖土、A、
碎石垫层、基础模板、B、浇筑混凝土、立墙身模板、浇筑墙体、压顶
采用一次性施工。
24市政案例识图专题 一建二建开课啦！市政直播中
1.根据背景资料，正确写出A、B工序名称。
2.根据图3所示，该挡土墙结构形式属哪种类型？端缝属哪种类型？
1.A：凿除桩头 B：基础钢筋施工
2.重力式挡土墙；端缝属变形缝（沉降缝）
文昊老师温馨提示：桥梁预制桩沉入，若桩头标高没控制好，也需要截桩

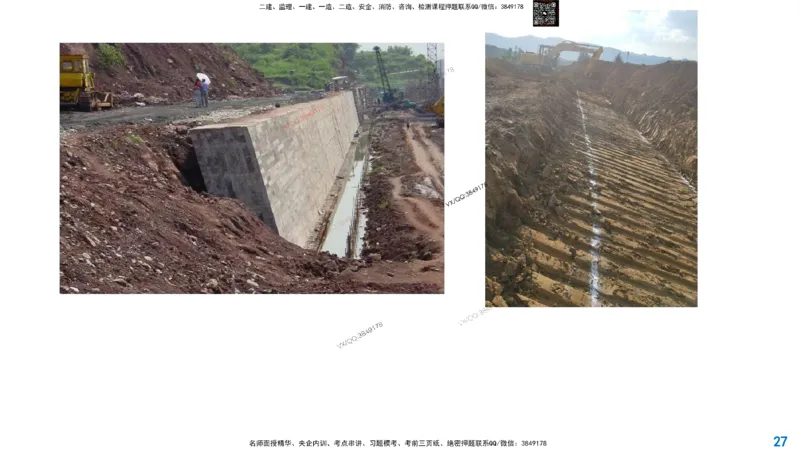

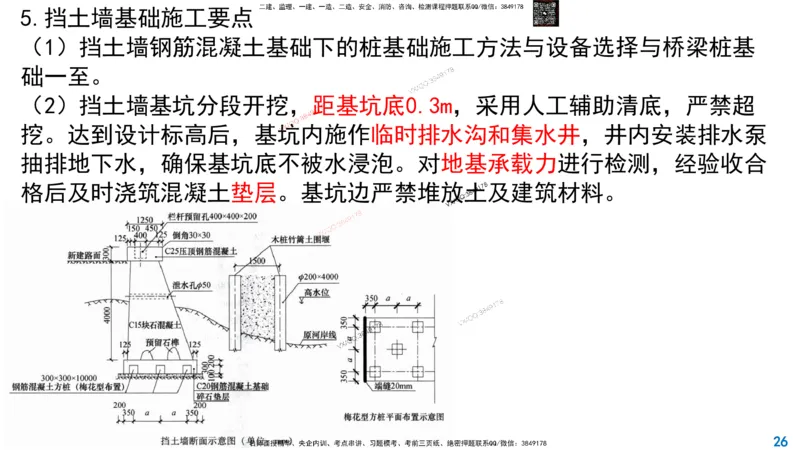

头，就是截桩。5.挡土墙基础施工要点
（1）挡土墙钢筋混凝土基础下的桩基础施工方法与设备选择与桥梁桩基
础一至。
（2）挡土墙基坑分段开挖，距基坑底0.3m，采用人工辅助清底，严禁超
挖。达到设计标高后，基坑内施作临时排水沟和集水井，井内安装排水泵
抽排地下水，确保基坑底不被水浸泡。对地基承载力进行检测，经验收合
格后及时浇筑混凝土垫层。基坑边严禁堆放土及建筑材料。
2627（4）挡土墙基础按设计要求设置结构变形缝。
（5）基础混凝土浇筑前，钢筋、模板应验收合格。

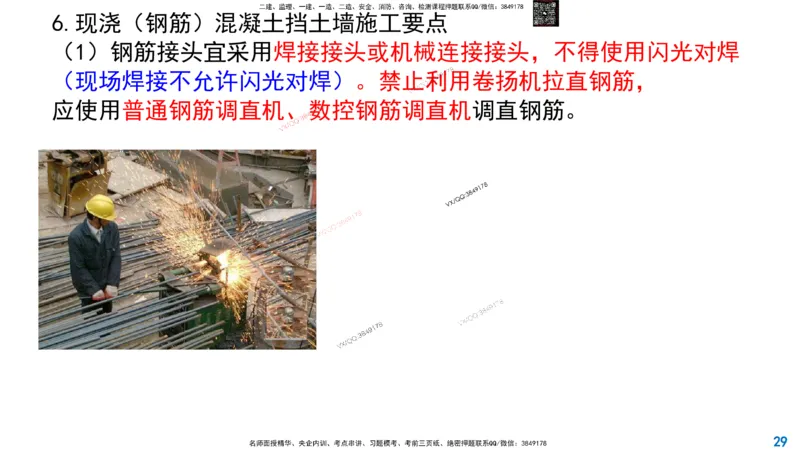

286.现浇（钢筋）混凝土挡土墙施工要点
（1）钢筋接头宜采用焊接接头或机械连接接头，不得使用闪光对焊
（现场焊接不允许闪光对焊）。禁止利用卷扬机拉直钢筋，
应使用普通钢筋调直机、数控钢筋调直机调直钢筋。

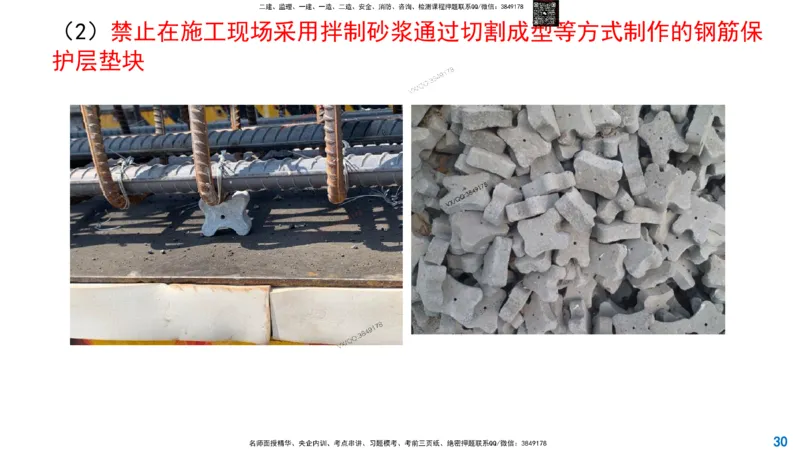

29（2）禁止在施工现场采用拌制砂浆通过切割成型等方式制作的钢筋保
护层垫块

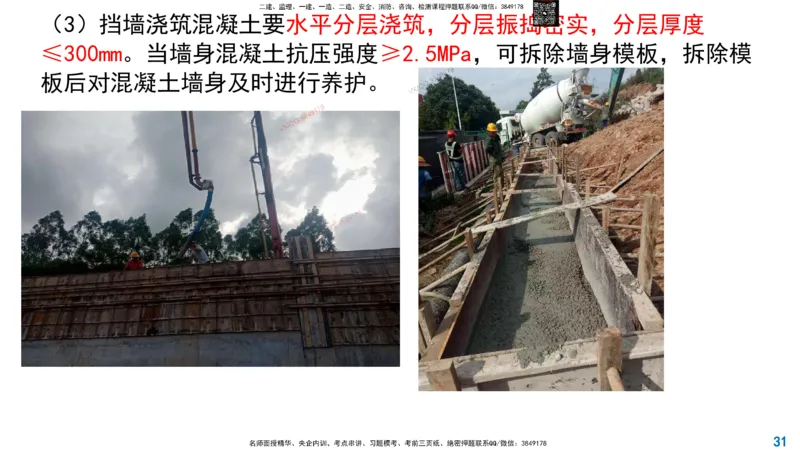

30（3）挡墙浇筑混凝土要水平分层浇筑，分层振捣密实，分层厚度
≤300mm。当墙身混凝土抗压强度≥2.5MPa，可拆除墙身模板，拆除模
板后对混凝土墙身及时进行养护。

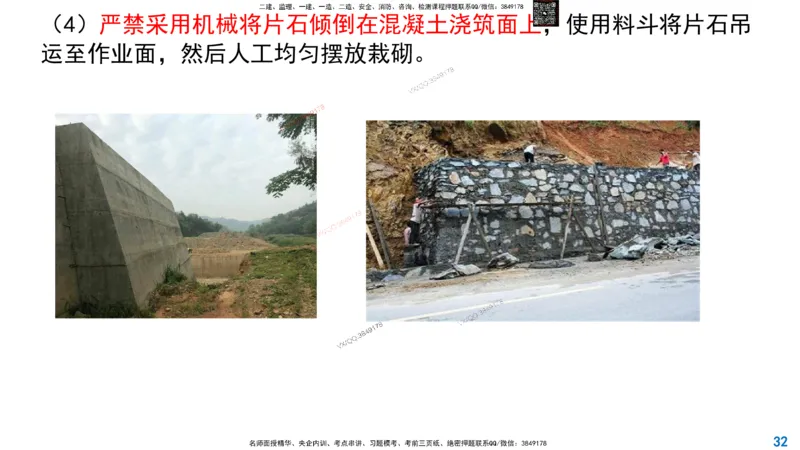

31（4）严禁采用机械将片石倾倒在混凝土浇筑面上，使用料斗将片石吊
运至作业面，然后人工均匀摆放栽砌。
