P64~P77 建筑电气工程施工技术 ★★★
1. 配电柜安装
(1)基础框架一般采用10号槽钢；框架顶部高出地坪100mm，移开式开关柜的基础型
钢框架顶面与土建地面齐平；每组型钢框架的接地应采用截面积不小于100mm²的镀锌扁钢
电焊连接，接地点的数量不少于2处。
(2)每台柜体均应单独与基础型钢做接地保护连接；装有电器的柜门应用截面积不小于
4mm²的裸铜软线与金属柜体可靠连接，并有标识。

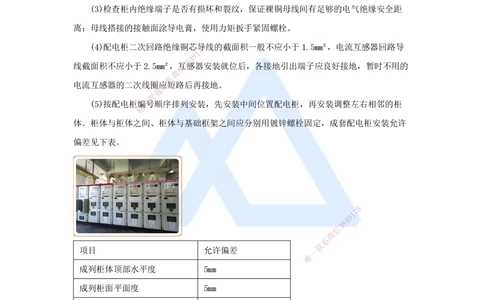

(3)检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距
离；母线搭接的接触面涂导电膏，使用力矩扳手紧固螺栓。
(4)配电柜二次回路绝缘铜芯导8线的截面积一般不应小于1.5mm²，电流互感器回路导
7
1
9
4
8
线截面积不应小于2.5mm²，信互3感器安装就位后，各接地引出端子应良好接地，暂时不用的
微
系
电流互感器的二次线圈联应短路后再接地。
题
押
(5)按配电柜编准号顺序排列安装，先安装中间位置配电柜，再安装调整左右相邻的柜
精
体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定，成套配电柜安装允许
偏差见下表。
8
7
1
9
4
8
3
信
微
系
联
项目 允许偏差 一
唯
成列柜体顶部水平度 5mm
成列柜面平面度 5mm
相邻柜面平面度 1mm
柜间缝隙 2mm
(6)柜内电器检测与试验
项目 内容
检测导电回路的直流电阻；
检测绝缘拉杆的绝缘电阻；
检测
检测开关主回路的直流电阻和绝缘电阻；
检测分合闸线圈的直流电阻和绝缘电阻；
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
检测断路器分合闸的时间；
检测断路器主触头分合闸的同期性；
检测断路器合闸的触头弹跳时间；
检查SF₆气体断路器的漏气率及含水率
断路器交流耐压试验；
断路器分合闸能力试验；
试验 断路器操作机构动作试验；
互感器和电容器性能试验；
避雷器试验；备用自投试验；操作联动试验
过负荷告警整定，过电流保护整定，零序过电流保护整定；
整定
过电压保护整定，三相一次重合闸整定

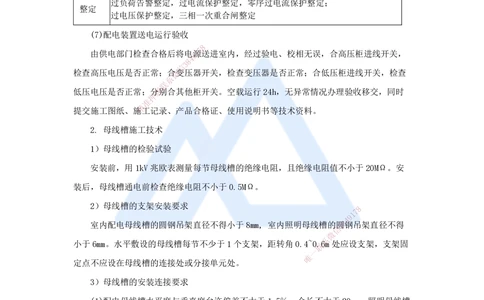

(7)配电装置送电运行验收
8
7
由供电部门检查合格后将电9 1源送进室内，经过验电、校相无误，合高压柜进线开关，
4
8
3
信
检查高压电压是否正常；合微变压器开关，检查变压器是否正常；合低压柜进线开关，检查
系
联
低压电压是否正常；分题别合其他柜开关。空载运行24h，无异常情况办理验收移交，同时
押
准
精
提交施工图纸、施工记录、产品合格证、使用说明书等技术资料。
2. 母线槽施工技术
1）母线槽的检验试验
安装前，用1kV兆欧表测量 每节母线槽的绝缘电阻，且绝缘电阻值不小于20MΩ。安
装后，母线槽通电前检查绝缘电阻不小 于0.5MΩ。
2）母线槽的支架安装要求
8
1
7
9
室内配电母线槽的圆钢吊架直径不得小于 8m m, 室内照明母线槽的
信
圆3 8
4
钢吊架直径不得
微
小于6mm。水平敷设的母线槽每节不少于1个支架， 距 转角0.4~0联.
系
6m处应设支架，支架固
一
唯
定点不应设在母线槽的连接处或分接单元处。
3）母线槽的安装连接要求
(1)配电母线槽水平度与垂直度允许偏差不大于1.5‰，全长不大于20mm；照明母线槽
全长水平度偏差不大于5mm，垂直度偏差不大于10mm。母线槽与外壳同心度允许偏差不大
于5mm。
(2)母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管
上方穿越，如果从水管下方穿越时，应设置防水挡板。
(3)母线槽跨越建筑物变形缝时应设补偿装置；直线敷设长度超过80m时，每50～60m
设置伸缩节。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
(4)母线槽的连接不应设在穿越楼板或墙体处，垂直穿越楼板应设弹簧支架，孔洞四周
设高度为50mm及以上的防水台，采取防火封堵措施。
(5)母线槽连接后不应受到额外应力，连接紧固应用力矩扳手，连接后的接触电阻小于
0.1Ω。
(6)母线槽全长与接地保护导体连接不少于2处；分支母线槽的金属外壳末端应与接地
保护导体连接。
3. 梯架槽盒施工技术
1）梯架槽盒的支架安装要求
(1)在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔；在承力建筑钢结构上设
置支架时，需与设计单位沟通。 8
7
1
9
4
8
(2)金属圆钢吊架直径不信小3于8mm；水平安装支架间距宜为1.5~3.0m，垂直安装不大于
微
系
2m；在分支处或端部0.联3~0.5m处有固定支架；重力不小于150N/m的应设抗震支架。
题
押
2）金属梯架槽准盒的接地要求
精
(1)全长不大于3 0m时，与保护接地导体的连接不应少于2处；全长大于30m时，每隔
20~30m处增加一个接地连接点，终端和起始端均应接地。
(2)非镀锌金属梯架槽盒之 间连接的两端应跨接保护联结导体，镀锌金属梯架槽盒之间
不跨接保护联结导体时，连接板的每 端不应少于2个有防松螺帽或防松垫圈的连接固定螺
栓。
8
1
7
4. 导管施工技术
8
4 9
信
3
微
1）金属导管敷设要求
系
联
一
(1)镀锌金属导管的镀锌层厚度不应小于63μm。金 属圆钢唯吊架直径不小于8mm；距离
箱盒、分支、端部0.3~0.5m处设固定支架；内径不小于60mm的导管设抗震支架。
(2)钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚≤2mm的钢导管不得采用套管熔
焊连接；镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
(3)明配导管弯曲半径不小于管外径的6倍，当两个接线盒间只有一个弯时，其弯曲半
径不小于管外径的4倍；埋设于混凝土内的导管弯曲半径不宜小于管外径的6倍，当埋于
地下时，其弯曲半径不宜小于管外径的10倍。
(4)暗配导管的表面埋设深度与建筑物表面距离不小于15mm。
2）金属导管接地要求
(1)非镀锌钢导管采用螺纹连接时，连接处的两端应焊接保护联结导体，保护联结导体
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
宜为圆钢，直径不小于6mm，搭接长度为圆钢直径的6倍。
(2)镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定
保护联结导体；保护联结导体应为截面积不小于4mm²的铜芯软导线。
(3)机械连接的金属导管，管与管、管与盒(箱)的连接配件应选用配套部件，当连接处
的接触电阻值符合要求时，连接处可不设保护联结导体，但导管不应作为保护联结导体的
接续导体。
(4)金属导管与金属梯架(槽盒)、配电箱(柜)连接时，镀锌材质的连接端宜用专用接地
卡固定保护联结导体，非镀锌材质的连接处应焊接保护联结导体。

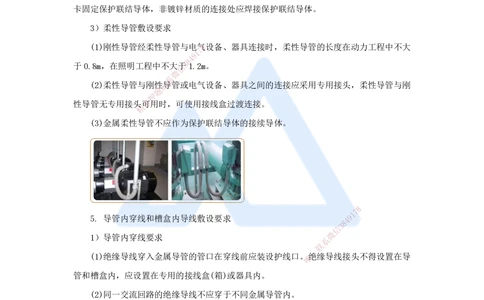

3）柔性导管敷设要求
(1)刚性导管经柔性导管与电气8设备、器具连接时，柔性导管的长度在动力工程中不大
7
1
9
4
8
于0.8m，在照明工程中不大信于31.2m。
微
系
(2)柔性导管与刚性联导管或电气设备、器具之间的连接应采用专用接头，柔性导管与刚
题
押
性导管无专用接头准可用时，可使用接线盒过渡连接。
精
(3)金属柔性导管 不应作为保护联结导体的接续导体。
8
1
7
5. 导管内穿线和槽盒内导线敷设要求
8
4 9
信
3
微
1）导管内穿线要求
系
联
一
(1)绝缘导线穿入金属导管的管口在穿线前应装设护 线口。唯绝缘导线接头不得设置在导
管和槽盒内，应设置在专用的接线盒(箱)或器具内。
(2)同一交流回路的绝缘导线不应穿于不同金属导管内。
(3)不同回路、不同电压等级和交流与直流的线路的绝缘导线不应穿于同一导管内。
2）槽盒内导线敷设要求
(1)同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
(2)同一槽盒内不宜同时敷设绝缘导线和电缆。
(3)同一路径无抗干扰要求的线路，可以敷设于同一槽盒内。
(4)槽盒内绝缘导线总截面(包括外护套)不应超过槽盒内截面的40%；当控制和信号等
非电力线路敷设于同一槽盒内时，绝缘导线的总截面不应超过槽盒内截面的50%。
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
6. 室内电缆敷设要求
(1)电缆敷设时，电缆应从电缆盘上端引出。
(2)机械敷设时，速度不宜超过15m/min。
(3)并联使用的电力电缆，额定电压、型号、规格和长度应相同；并列敷设的电缆，接
头位置宜相互错开。
(4)明敷电缆的接头应用托板托置固定；电缆共道敷设存在接头时，接头宜采用防火隔
板或防爆盒进行隔离；终端头与接头附近留有备用长度。
(5)电缆保护管内径不小于电缆外径的1.5倍。交流单芯电缆或分相后的每相电缆不得
单根穿入钢管内，固定用的夹具和支架不应形成闭合磁路。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
7. 照明配电箱安 装技术要求
检查要求 分别设置中性导体(N)和保护接地导体(PE)汇流排
安装要求 垂直度允许偏差不应大于1.5‰
配线要求 同一接线端子上的导 线连接不应多于2根
8
1
7
9
8
4
信
3
微
系
联
一
唯
8. 灯具安装技术要求
1）灯具的现场检查
类别 要求
应对灯具的绝缘性能进行抽样检测，灯具的绝缘电阻值不小于2MΩ
一般要求
灯具的内部接线应为铜芯绝缘导线，截面与功率匹配且不小于0.5mm²
Ⅰ类灯具 有专用的PE端子，且设置接地标识
消防应急灯具 获得消防产品型式试验合格评定，且具有认证标志
水下及防水灯具 防护等级符合设计要求
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
2）灯具的安装固定
类别 要求
在砌体和混凝土结构体上严禁使用木榫、尼龙塞、塑料塞固定
一般要求
抽查5%，且不少于1套
吸顶灯或 灯具紧贴饰面且固定螺栓或螺钉不少于2个
壁灯 抽查5%，且不少于1套
质量＞3kg的 螺栓或预埋吊钩的直径不小于灯具挂销直径且不小于6mm
灯具 采用钢管作灯具吊杆的内径和壁厚分别不小于10mm和1.5mm
固定及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验
质量＞10kg
持续时间不少于15min
的灯具
查阅灯具固定装置及悬吊装置的载荷强度试验记录；全数检查
8
7
3）防触电保护灯具的类型及1接线要求
9
4
8
3
信
类别 要求 微
系
联
Ⅰ类灯具题的外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连
押
Ⅰ类灯具 接处准设接地标识；
精
铜芯 软导线的截面应与进入灯具的电源线截面相同
Ⅱ类灯具 Ⅱ类灯具的 外壳不需要与保护导体连接
Ⅲ类灯具的外壳不允许与保护导体连接
Ⅲ类灯具 依靠安全特低电压 ，电压不超过交流50V, 采用隔离变压器供电
并且其内部不会产生高 于安全特低电压的灯具
9. 插座安装接线要求
8
1
7
(1)单相两孔插座，面对插座面板，左孔或 下孔与中性线连接，右孔
8
或4 9上孔与相线连
信
3
微
接；单相三孔插座，面对插座面板，左孔与中性线连接，右孔与相线连接，上孔与保护接
系
联
一
地线连接。 唯
(2)三相四孔及三相五孔插座的上孔应接保护接地线；保护接地线端子不得与中性线端
子连接；同一场所的三相插座，其接线的相序应一致。
(3)保护接地线在插座之间不得串联连接；相线与中性线不应利用插座本体的接线端子
转接供电。
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
10. 电动机安装接线要求
(1)电动机的安装和试运行随设备(风机、水泵)实施。
(2)电动机外露可导电部分必须与保护接地导体可靠连接；1kV以下电动机的绝缘电阻
8
7
1
9
值不应小于0.5MΩ，抽查50%8。4
3
信
微
(3)电动机的接线入口系及接线盒应做密封处理，进线电缆应有滴水弯。
联
题
(4)电动机的接线押方式应与供电电压相符，如线路电压为380V，电动机额定电压为
准
精
380V时应△接，额 定电压为220V时应Y接。
8
1
7
9
8
4
信
3
微
滴水弯
系
联
一
11. 建筑防雷与接地的材料与连接要求 唯
1）材料要求
建筑防雷与接地的材料可采用镀锌角钢、镀锌钢管、镀锌扁钢、镀锌圆钢等；镀锌钢
材应为热镀锌，镀层厚度应不小于65μm。
2）连接要求
(1)扁钢(铜排)之间搭接为扁钢(铜排)宽度的2倍，不少于三面施焊。
(2)圆钢(铜杆)之间搭接为圆钢(铜杆)直径的6倍，双面施焊。
(3)扁钢与圆钢之间搭接为圆钢直径的6倍，双面施焊。
(4)扁钢与钢管之间搭接，紧贴3/4管外径表面，上下两侧施焊。
(5)扁钢与角钢之间搭接，紧贴角钢的外侧两面，上下两侧施焊。
7
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
12. 接闪杆(带、网、线)的施工要求
材料 要求1 要求2 要求3
接闪杆设置独立 当装有接闪杆的金
不锈钢
的接地装置时， 属筒体的厚度不小
热镀锌 接闪杆和接闪网
接闪杆 其接地装置与其 于4mm时可作引下
的圆钢 连接成一个整体
他接地网的地中 线，筒体底部应有
或钢管
距离不小于3m 两处与接地体连接
过建筑物变形缝
固定支架的高度
40×4mm镀 8 采用镀锌扁钢的支 处采取补偿措
7
不小于1150mm；
9
锌扁钢 8 4 架间距为0.5m； 施；
接闪带 每信 3个固定支架应
φ12mm 微 采用镀锌圆钢的支 建筑物屋顶上的
系能承受49N的垂
镀锌圆钢 联 架间距为1m 金属物与接闪网
题 直拉力
押 连接成一体
准
精
13. 引下线的施 工要求
材料 连接方式 其他要求
焊接连接
热镀锌圆钢 离地1.5m处做断接卡
卡夹(接)器连接
明敷
焊接连接
热镀锌扁钢 离地1.5m处做断接卡
螺栓 连接
8
1
7
暗敷
建
柱
筑
内
物
的主
外
钢
立
筋
面 混凝土
焊接连接
离
且
地
不少
0.
于
5m
2
处
处信
做
3 8
4接9地测试点
微
系
联
一
唯
14. 接地体的施工要求
类别 方式 要求1 要求2 要求3
人工 壁厚≥2.5mm的镀锌钢管
长度2.5m
接地 垂直 厚度≥4.0mm的镀锌角钢 埋深≥0.6m
水平间距≥5m
体 直径≥14mm的镀锌圆钢
8
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
厚度≥4.0mm且 施工完后填土
水平 截面积≥100mm²的镀锌扁钢 埋深≥0.6m 夯实以降低接
截面积≥100mm²的镀锌圆钢 地电阻
工程 将工程桩内钢筋(不少于2根)
及时做好隐蔽
桩钢 进行搭接焊接，再与底板主钢 用色漆标记
自然
工程验收记录
筋 筋(不少于2根)焊接牢固
接地
体
底板 将底板内主钢筋(不少于2根) 及时做好隐蔽
用色漆标记
钢筋 进行搭接焊接 工程验收记录
注意 独立接地体的接地电阻值应小于4Ω
事项 共用接地体的接地电阻值应小于1Ω
15. 降低接地电阻值的技术措施
措施 要求 8
7
1
9
4
8
添加降阻剂 降阻剂信均3匀灌注于垂直接地体周围并包覆接地装置
微
系
换土 换联置低电阻率的土壤并包覆接地体
题
押
准顶面埋深不小于0.6m
精
模块间距不小于模块长度的3~5倍
垂 直或水平就位并与原土层接触良好
设置接地模块
接地模块应集中引线，引出线不少于2处
采用接地干线将接地模块并联焊接成一个环路
干线材质应 与接地模块焊接点的材质相同
8
1
7
9
8
4
信
3
微
系
联
一
唯
9
