第1篇 机电工程技术 建造师小超人
3.3 通风与空调工程施工技术

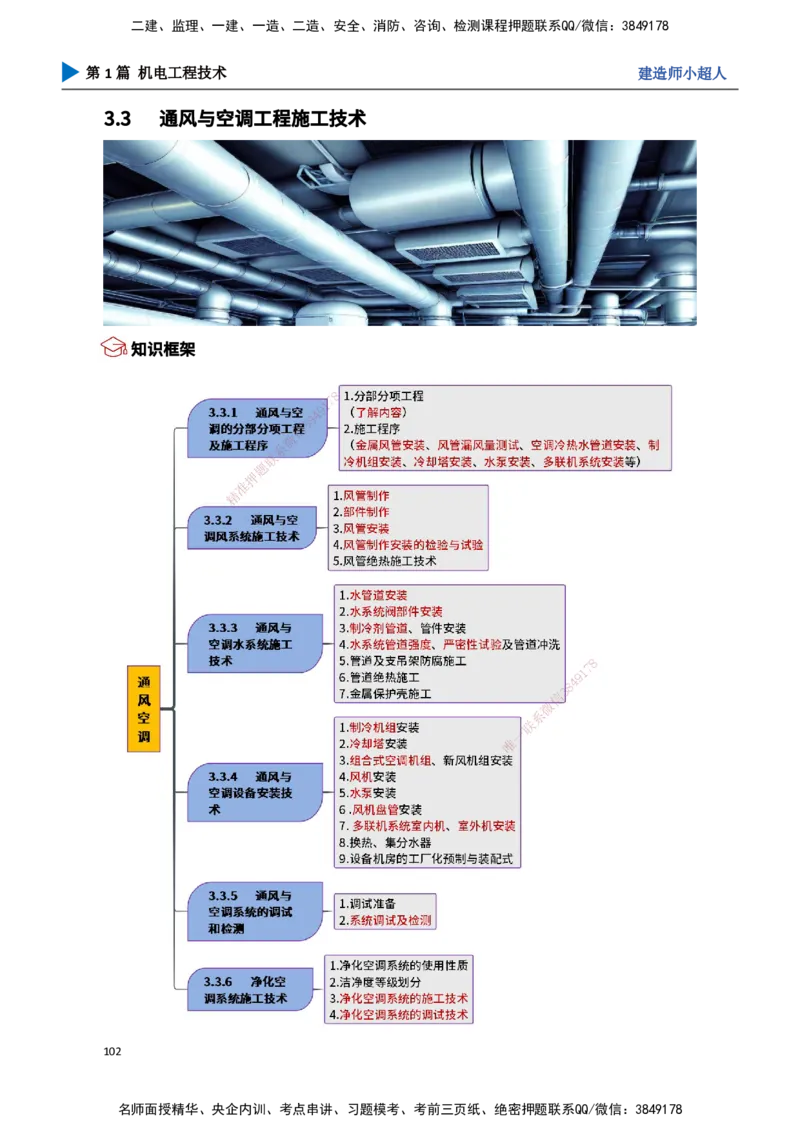

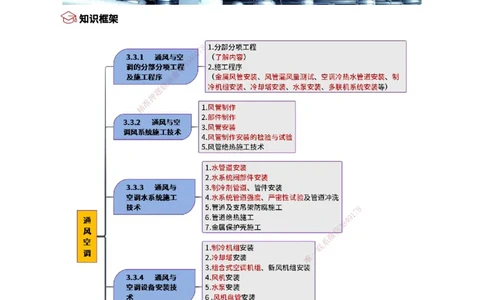

知识框架
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
102
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
知识锦囊
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联

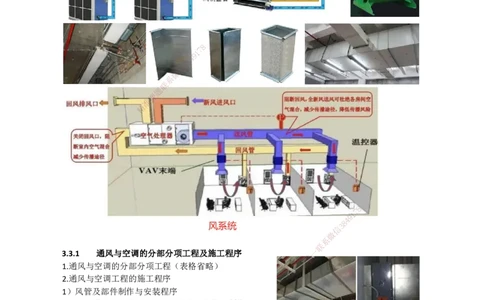

3.3.1 通风与空调的分部分项工程及施工程序
唯
一
1.通风与空调的分部分项工程（表格省略）
2.通风与空调工程的施工程序
1）风管及部件制作与安装程序
（2）金属风管安装程序：测量放线→支吊架制作→
支吊架定位安装→风管检查→组合连接→风管调整→漏风量测试→风管绝热→质量检查。
（3）风管系统阀部件安装程序：风阀及部件检查→支吊架安装→风阀及部件安装→质量检查。
（4）风管漏风量测试程序：风管漏风量测试抽样方案确定→风管检查→测试仪器仪表检查校准→
现场测试→现场数据记录→质量检查。
2）空调水系统管道施工程序
（1）空调冷热水管道安装施工程序：
管道预制→管道支吊架制作与安装→
管道与附件安装→水压试验→
冲洗→质量检查。
103
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
3）设备安装程序
（1）制冷机组安装程序：基础验收→机组运输吊装→机组减振装置安装→机组就位安装→机组配
管→质量检查。
（2）冷却塔安装程序：基础验收→冷却塔运输吊装→
冷却塔减振装置安装→冷却塔就位安装→
冷却塔配管安装→质量检查。
（3）水泵安装程序：基础验收→减振装置安装→
水泵就位→找正找平→配管及附件安装→质量检查。
（4）组合式空调机组、新风机组安装程序：设备检查试验→基础验收→减振装置安装→机组安装
→找正找平→管道安装→质量检查。
（5）风机盘管、空调末端装置安装程序：设备检查试验→支吊架安装→减振装置安装→设备安装
及配管→质量检查。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

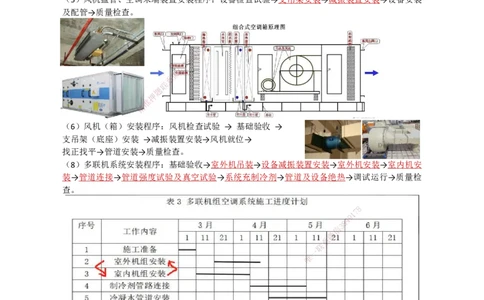

（6）风机（箱）安装程 序：风机检查试验 → 基础验收 →
支吊架（底座）安装 →减振 装置安装→风机就位→
找正找平→管道安装→质量检查 。
（8）多联机系统安装程序：基础验 收→室外机吊装→设备减振装置安装→室外机安装→室内机安
装→管道连接→管道强度试验及真空试 验→系统充制冷剂→管道及设备绝热→调试运行→质量检
查。
8
1
7
9
8
4
信
3
微
系
联
一
唯
104
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
4）管道防腐绝热施工程序
（2）风管绝热施工程序：清理去污→保温钉固定
（涂刷胶粘剂）→绝热材料下料→绝热层施工→
防潮层施工→保护层施工→质量检查。
（3）水管及设备绝热施工程序：清理去污→
涂刷胶粘剂→绝热层施工→接缝处胶粘→防潮层施工→保护层施工→质量检查。
3.3.2 通风与空调风系统施工技术
1.风管制作
1）一般制作要求
（1）金属风管规格以外径或外边长为准，
非金属风管和风道规格以内径或内边长为准。

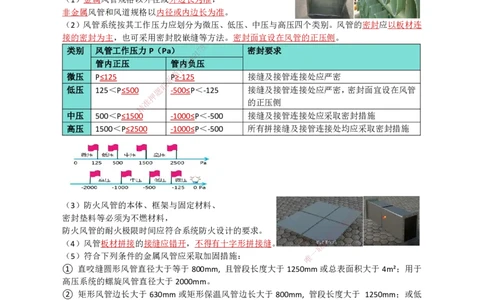

（2）风管系统按其工作压力应划分为微压、低压、中压与高压四个类别。风管的密封应以板材连
接的密封为主，也可采用密封胶嵌缝等方法。密封面宜设在风管的正压侧。
8
类别 风管工作压力P（Pa） 1 7 密封要求
9
4
管内正压 管内3 8负压
信
微
微压 P≤125 系P≥-125 接缝及接管连接处应严密
联
低压 125＜P≤500 题 -500≤P＜-125 接缝及接管连接处应严密，密封面宜设在风管
押
准 的正压侧
精
中压 500＜P≤1500 -1000≤P＜-500 接缝及接管连接处应采取密封措施
高压 1500＜P≤2500 -1000≤P＜-500 所有拼接缝及接管连接处均应采取密封措施
（3）防火风管的本体、框架与固定材料、
8
1
7
密封垫料等必须为不燃材料，
8
4 9
防火风管的耐火极限时间应符合系统防火设计的要求 。 信
3
微
（4）风管板材拼接的接缝应错开，不得有十字形拼接缝 。
联
系
一
（5）符合下列条件的金属风管应采取加固措施： 唯
① 直咬缝圆形风管直径大于等于800mm, 且管段长度大于12 5 0mm或总表面积大于4m²；用于
高压系统的螺旋风管直径大于2000mm。
② 矩形风管边长大于630mm或矩形保温风管边长大于800mm, 管段长度大于 1250mm；或低
压风管单边平面面积大于1.2m²，中、高压风管单边平面面积大于1.0m²。
（6）矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
105
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
形状 分类 需要加固条件
圆形 直咬缝 直径大于等于800mm，且管段长度 直径大于等于800mm，
大于1250mm 且表面积大于4m2
螺旋风管 高压系统，直径大于2000mm
矩形 矩形风管 边长大于 630mm，管段长度大于 低压风管单 中、高压
1250mm 边平面面积 风管单边
矩形保温 边长大于 800mm 管段长度大于 大于1.2m2 平面面积
1250mm 于1.0m2
2）镀锌钢板风管制作
（1）镀锌钢板的镀锌层厚度应符合设计及合同的要求，当设计无要求时，不应采用低于80g/m²
的板材。镀锌钢板风管表面不得有10%以上的花白、锌层粉化等镀锌层严重损坏现象。
（2）镀锌钢板的风管不得采用焊接连接。
（3）板厚小于或等于1.2mm的风管与角钢法兰连接时，应采用翻边铆接。翻边紧贴法兰，翻边
量均匀，宽度一致，为6～9mm：风管角钢法兰的焊缝应饱满，微、低、中压系统风管法兰的螺
8
7
栓及铆钉孔的孔距不大于150mm，
9
1高压系统风管不大于100mm，螺栓孔的位置应处于角钢中心。
4
8
3
信
微
系
联
题
押
准
精
（4）矩形风管制作采用咬 口连接时，咬口的形式有单咬口、联合角咬口、转角咬口、按扣式咬口，
其中单咬口、联合角咬口、转角咬口适用于微压、低压、中压及高压系统；按扣式咬口适用于微
压、低压及中压系统。
8
1
7
9
8
4
（5）圆形风管的连接形式可采用各类承插及抱箍， 包括：承插连接、带加信
3
强筋承插连接、角钢加
微
固承插连接、芯管连接、立筋抱箍连接、抱箍连接、内 胀芯管连接。
系
联
一
其中承插连接、抱箍连接适用于Φ＜700mm的微压、低压风 管；唯
带加强筋承插连接、角钢加固承插连接、芯管连接、
立筋抱箍连接适用于微压、低压及中压风管；
内胀芯管连接适用于大口径螺旋风管。（承插、芯管、抱箍）
（6）矩形风管无法兰连接形式包括：S形插条、C形插条、立咬口、包边立咬口、薄钢板法兰插
条、薄钢板法兰弹簧夹、直角形平插条。其中S形插条、直角形平插条适用于微压、低压风管；
其他形式适用于微压、低压和中压风管。
（插条、咬口、夹）
（7）矩形风管的弯头可采用直角、弧形或内斜线形，
宜釆用内外同心圆弧。
106
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
（8）风管的加固形式有：角钢加固、折角加固、立咬口加固，扁钢内支撑、镀锌螺杆内支撑、钢
管内支撑加固。
采用镀锌螺杆内支撑加固时，应根据风管所属系统（正压或负压），按正确的方向安装专用垫圈：
负压系统专用垫圈应安装于风管内侧，正压系统专用垫圈应安装于风管外侧。
（9）薄钢板法兰风管应采用机械加工，法兰条应平直，弯曲度不大于5‰，薄钢板法兰与风管连
接可采用铆接、焊接或本体压接等。角件与薄钢板风管法兰四角接口应牢固、端面平整，并在四
角填充密封胶，避免漏风。
8
7
1
9
4
8
3
信
微
系
联
题
押
3）普通钢板风管制作准
精
（1）风管与法兰的焊 缝应低于法兰的端面，除尘系统风管宜釆用内侧满焊、
外侧间断焊的形式。当风 管与法兰采用点焊固定连接时，焊缝应熔合良好，
间距不大于100mm。
（2）焊接完成后，应对焊缝进 行除渣、防腐和板材校平。
4）不锈钢板风管制作
（1）不锈钢风管法兰连接时，法兰应采 用不锈钢材质，法兰与风管釆用内侧满焊、外侧点焊的形
式。
（2）排油烟系统采用不锈钢风管时，风管与 法兰应采用满焊，防止油烟泄漏、串味和火灾发生。
8
（3）不锈钢风管采用铆钉连接时，应采用不锈钢 铆钉，防止产生电化学腐蚀9。1
7
8
4
5）复合材料风管制作 信 3
微
（2）复合材料风管的覆面材料必须为不燃材料， 系
联
内层的绝热材料应采用不燃或难燃且对人体无害的材料。
唯
一
（4）铝箔玻璃纤维复合风管可采用
承插阶梯接口和外套角钢法兰两种形式。
6）非金属风管制作
（1）硬聚氯乙烯风管
①风管与法兰常采用焊接连接，焊缝形式宜采用对接焊接、搭接焊接、填角或对角焊接。
②当风管的直径或边长大于500mm时，
风管与法兰的连接处应设加强板，且间距不得大于450mm。
风管加固宜采用外加固框形式，
并应采用焊接将同材质加固框与风管紧固。
③矩形风管的四角可采用煨角或焊接连接。
（2）玻璃钢风管
①在同等风管尺寸规格的条件下，有机玻璃钢风管板材厚度普遍高于钢板风管板材厚度，风管不
得采用高碱玻璃纤维布。风管表面不得出现泛卤及严重泛霜。玻璃钢风管不适用于高压系统风管。
107
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
② 玻璃钢风管法兰螺栓孔的间距不得大于120mm。矩形风管法兰的四角处，应设有螺孔。法兰
与风管的连接应牢固，内角交界处应采用圆弧过渡。
③矩形玻璃钢风管的边长大于900mm，且管段长度大于1250mm时，
应有加固措施，加固件应为本体材料或防腐性能相同的材料，
并应与风管成为一体，加固筋的分布应均匀整齐。
题目训练：
案例背景：
某施工单位承建一商业楼的机电安装工程。主要工程内容有：建筑电气、建筑给水排水，
通风与空调，电梯。
该商业楼空调系统，风管工作压力为2000pa，通风系统风管工作压力为1500pa，空调
系统与通风系统的风管，均采用镀锌钢板。
通风系统施工中，监理工程师认为风管需要加固，但施工单位认为：矩形风管边长虽然
大于630mm，但管段长度不大于1250mm，无需加固；此外，空调系统、通风系统的施工，
8
也存在不当之处，被监理工程师制1 7止，如下图所示：
9
4
8
3
信
微
系
联
题
押
准
精
问题：
1.施工单位认为通风系统风 管不需加固，是否正确？说明理由。
2.图中，施工单位存在哪些错 误？并改正。
1.【答案】（1）不正确。理由：低 压风管单边平面面积大于1.2m2，中、高压风管大于1.0m2
也需要加固，案例中，风管尺寸为2 000x1600mm，长度为1000mm，工作压力为1500pa，
属于中压风管，最大单边面积为2x1=2m ²，应进行加固。
2.【答案】空调系统错误之处：
8
（1）板材拼接产生十字缝；
8
4
9 1
7
改正：风管板材拼接的接缝应错开，不得有十字形 接缝。 信
3
微
（2）采用按扣式咬口错误。 系
联
一
改正：应改为：单咬口、联合角咬口、转角咬口。
唯
理由：风管工作压力为2000pa，属于高压风管，按扣式咬口 不 适用高压系统。
（3）密封位置在负压侧错误。
改正：密封位置应在风管正压侧，风管工作压2000pa，故应在内部涂密封胶。
通风系统错误之处：
（1）风管拉锁与接闪带连接错误。
改正：风管拉锁不应与接闪带连接。
（2）风阀供电电缆在风管内错误。
改正：风管内严禁其他管线穿越。
2.部件制作
1）成品风阀
（1）风阀应设有开度指示装置，并应能准确反映阀片开度。
（2）手动风量调节阀的手轮或手柄应以顺时针方向转动为关闭。
108
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
（3）电动、气动调节阀的驱动执行装置，动作应可靠，且在最大工作压力下工作应正常。
（4）工作压力大于1000Pa的调节风阀，生产厂应提供在1.5倍工作压力下能自由开关的强度测
试合格的证书或试验报告。
（5）密闭阀应能严密关闭，漏风量应符合设计要求。
2）消声器、消声弯头
（1）消声器的类别、消声性能及空气阻力应符合设计要求和产品技术文件的要求。
（3）矩形消声弯管平面边长大于800mm时，应设置吸声导流片。
（4）消声器内消声材料的织物覆面层应平整，不应有破损，
并应顺气流方向进行搭接。
（5）消声器内的织物覆面层应有保护层，保护层应采用不易锈蚀的材料，
如镀锌钢丝网。当使用穿孔板保护层时，穿孔率应大于20%。
3）柔性短管
（1）应采用抗腐、防潮、不透气及不易霉变的柔性材料，
但防排烟系统的柔性短管必须采用不燃材料。
8
（2）柔性短管不应为异径连接管。
1
7
9
4
3.风管安装 3 8
信
1）一般技术要求
系
微
联
（1）当风管穿过封闭的题防火、防爆的墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套
押
管；风管与防护套管之准间，应采用不燃柔性材料封堵严密。穿墙套管与墙体两侧平齐，穿楼板套
精
管底端与楼板底面平齐 ，顶端应高出楼板面30mm。
（2）风管穿越建筑物变 形缝空间时，应设置柔性短管；风管穿越建筑物变形缝墙体时，墙体处应
设置钢制套管，墙体一侧的 风管应设置柔性短管，风管与钢套管之间采用不燃柔性材料封堵严密。
（3）外保温风管必须穿越封闭 的墙体时，应加设套管。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（4）风管内严禁其他管线穿越。
（5）输送含有易燃、易爆气体或安装在易燃、
易爆环境的风管系统，必须设置可靠的防静电接地装置。
（6）输送含有易燃、易爆气体的风管系统通过生活区
或其他辅助生产房间时，不得设置接口。
（7）室外风管系统的拉索等金属固定件严禁与避雷针或避雷网连接。
（8）风管系统安装完毕后，应进行严密性检验，漏风量应符合规范允许的数值。
109
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
错误之处：（1）防火阀距离防火墙250mm。改正：应不大于200mm。
（2）防火阀未设置独立支吊架。改正：应设独立支吊架。
（3）水泥砂浆密封错误。改正：不然柔性材料封堵。
（4）水管在风管上方且共用吊架。改正：应在下方，单独设置水管支架。
2）风管支吊架安装
（1）风管支吊架预制加工时，切断支、吊、托架的型钢及其开螺孔应采用机械加工，不得用电气
焊切割。
（2）支吊架的设置不应影响阀门、自控机构的正常动作，且不应设置在风口、检查门处，离风口
和分支管的距离不宜小于200mm。
（3）风管吊架的吊杆直径不得小于6mm，横担固定吊杆的螺栓上下应加锁母；保温风管应加木
质衬垫，其厚度不小于保温材料的厚度。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
补充：
8
1
7
9
8
4
信
3
微
系
联
（4）金属风管水平安装，直径或边长小于等于400mm时，支 吊架
唯
间一距不应大于4m；大于400mm
时，间距不应大于3m。
薄钢板法兰风管的支吊架间距不应大于3m。
（5）垂直安装的风管，应设置至少2个固定点，
支架间距不应大于4m。
风管支架宜设置在法兰连接处，不宜单独以抱箍的形式固定风管，应使用型钢支架，并使风管重
量通过法兰作用于支架上。
（6）悬吊的水平主、干风管直线长度超过20m时，应设置防晃支架或防止摆动的固定点，且每
个系统不应少于1个。
（7）风管或空调设备使用的可调节减振支吊架，拉伸或压缩量应符合设计要求。
（8）不锈钢板、铝板风管与碳素钢支架的接触处，
应采取隔绝或防腐绝缘措施。
（9）风管系统应尽可能采用共用支吊架，共用支吊架构造设计应合理，
并应进行受力计算和经设计师校核。
